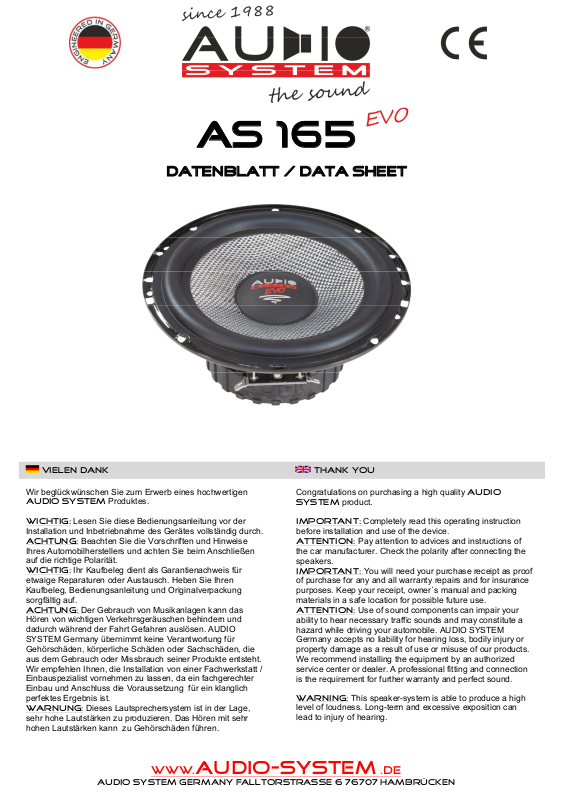

Page 1
As 165
datenblatt / data sheet
vielen dank
Wir beglückwünschen Sie zum Erwerb eines hochwertigen
AUDIO SYSTEM Produktes.
Wichtig:
Installation und Inbetriebnahme des Gerätes vollständig durch.
Achtung:
Ihres Automobilherstellers und achten Sie beim Anschließen
auf die richtige Polarität.
Wichtig: Ihr Kaufbeleg dient als Garantienachweis für
etwaige Reparaturen oder Austausch. Heben Sie Ihren
Kaufbeleg, Bedienungsanleitung und Originalverpackung
sorgfältig auf.
Achtung:
Hören von wichtigen Verkehrsgeräuschen behindern und
dadurch während der Fahrt Gefahren auslösen. AUDIO
SYSTEM Germany übernimmt keine Verantwortung für
Gehörschäden, körperliche Schäden oder Sachschäden, die
aus dem Gebrauch oder Missbrauch seiner Produkte entsteht.
Wir empfehlen Ihnen, die Installation von einer Fachwerkstatt /
Einbauspezialist vornehmen zu lassen, da ein fachgerechter
Einbau und Anschluss die Voraussetzung für ein klanglich
perfektes Ergebnis ist.
WARNUNG:
sehr hohe Lautstärken zu produzieren. Das Hören mit sehr
hohen Lautstärken kann zu Gehörschäden führen.
Lesen Sie diese Bedienungsanleitung vor der
Beachten Sie die Vorschriften und Hinweise
Der Gebrauch von Musikanlagen kann das
Dieses Lautsprechersystem ist in der Lage,
thank you
Congratulations on purchasing a high quality AUDIO
SYSTEM product.
Important:
before installation and use of the device.
ATTENTION:
the car manufacturer. Check the polarity after connecting the
speakers.
Important: You will need your purchase receipt as proof
of purchase for any and all warranty repairs and for insurance
purposes. Keep your receipt, owner´s manual and packing
materials in a safe location for possible future use.
ATTENTION:
ability to hear necessary traffic sounds and may constitute a
hazard while driving your automobile. AUDIO SYSTEM
Germany accepts no liability for hearing loss, bodily injury or
property damage as a result of use or misuse of our products.
We recommend installing the equipment by an authorized
service center or dealer. A professional fitting and connection
is the requirement for further warranty and perfect sound.
warning:
level of loudness. Long-term and excessive exposition can
lead to injury of hearing.
Completely read this operating instruction
Pay attention to advices and instructions of
Use of sound components can impair your
This speaker-system is able to produce a high
www.
Audio System Germany falltorstrasse 6 76707 hambrücken
audio-system
.de
Page 2
As 165
a
Frequency response
Technische Daten / Data sheet
Masse und material
Gewicht 0,95 Kilogramm Weight
Umfang Aussen ( a ) 166 mm External Diameter ( a )
Einbauöffnung ( b ) 145 mm Installation Diameter ( b )
Magnetdurchmesser( c ) 93 mm Magnet Diameter ( c )
Einbautiefe gesamt ( d ) 72 mm Installation Depth kpl. ( d )
Einbautiefe ( e ) 65 mm Installation Depth ( e )
Schraubenabstand 155 mm Screw distance
Membrane Glasfiber Glasfibre Cone
Sicke Elastomere Elastomere Surround / Edge
Korb Blech Sheet Metal Basket
Zentrierspinne Connex Connex Spider
Schwingspulenträger Aluminium Aluminium Coil former
Staubkappe Supronyl Supronyl Dust Cap
Lautsprecher Parameter
Leistung
Kennschalldruck SPL (2,83V, 1m) dB 89,5 dB SPL
Frequenzbereich
Gleichstromwiederstand Re 2,6
Impedanz Zn 3
Resonanzfrequenz Fs 57,53 HZ Resonance Frequency
Schwingspulendurchmesser D 25 mm Voice Coil Diameter
Mechanische Auslenkung +/- 3 mm Xmax
Mechanische Güte Qms 5,37 Qms Mechanical Q Factor
Elektrische Güte Qes 0,66 Qes Electrical Q Factor
Gesamtgüte Qts 0,57 Qts Q Factor in Total
Bewegte Masse Mms 13 Gramm Moving Mass
Äquivalentes Luftvolumen Vas 13,62 Liter Equivalent Air Volume
Kraftfaktor Bl 4,38 Tm Force Factor
Effektive Membranfläche Sd 132,71 cm2 Effective Membrane Surface
Music 145 Watt
RMS 100 Watt
55-2000 Hz Frequency Range
Frequenzgang
diameter and material
c
b
speaker specifiCations
Ω
Ω
DC Resistance
Nominal Impedance
d
e
Power
www.
audio system germany - falltorstrasse 6 - 76707 hambrücken
audio-system
.de
