Page 1
707
Power Conditioner
Conditionneur d’alimentation
Owner’s Manual
Manuel de l’utilisateur
Page 2
ENGLISH
PowerQuest 707 Features 3
Introduction 3
Installation/Unpacking 5
Unpacking 5
Safety Information/Warnings 5
Servicing/Return to AudioQuest 5
Power Source 5
Placement 5
Connection to Audio/Video Components 6
AC Cable Routing 6
High Current/Low-Z Power Banks 6
Ultra-Linear Filtered Power Outlets 7
Suggested AC Connections 7
Operation and Continuous Use 8
Power Switch/Circuit Breaker and LED Power Indicator 8
PowerQuest 707 Current Draw 8
Overvoltage Protection Indicator 8
Break-in Time/Continuous Use 9
Specications 10
Trouble-Shooting Guide 11
Warranty 13
Français 15
2
Page 3
PowerQuest 707 Features
¡ 45 Amps peak Transient Power Correction (up to 25 mS)
¡ Ultra-Linear Dierential Filter: 8kHz – 1GHz (well in excess of 22dB)
¡ Ultra-Linear Common-Mode Filter: 30kHz – 100MHz (well in excess of 22dB)
¡ Both lters linearized for (rising) line impedance with frequency from 0.05 Ohms (source) and
10 to 50 Ohms load (system current dependent)
¡ Non-Sacricial Surge Suppression (will withstand multiple strikes of 6000V or 3000A
without damage)
¡ Extreme Voltage Shutdown: 140VAC. Will activate main circuit relay in under 0.25 seconds.
Automatically resets once incoming voltage is within a safe range
¡ (4) High-Current spec-grade outlets; (8) Ultra-Linear Filtered Source outlets
¡ Detachable 2-meter PowerQuest PQ-715 AC cord featuring ZERO-Tech and RF/ND-Tech
¡ Ultra-low impedance magnetic circuit breaker/power switch
¡ Maximum Input Current Capacity: 15A RMS
¡ 2RU rack mountable metal chassis (rack ears included)
Introduction
The science of AC power is not simple; it demands focus, and the devil is in the details. In fact, the mammoth
increase in airborne and AC-line-transmitted radio signals, combined with overtaxed utility lines and the
ever-increasing demands from high-denition audio/video components, has rendered our utilities’ AC power
an antiquated technology.
Where Alternating Current (AC) is concerned, we’re relying on a century-old technology created for
incandescent lights and electric motors—technology that was certainly never meant to power the
sophisticated analog and digital circuits used in premium audio/video systems. To properly accommodate the
promise of today’s ever-increasing bandwidth and dynamic range, we must achieve extraordinarily low noise
across a wide range of frequencies.
Further, today’s power ampliers are being taxed for instantaneous peak-current demand, even when they’re
driven at modest volumes. Although we have seen a substantial increase in both dynamics and bass content
from our audio software, the loudspeakers we employ to reproduce them are no more ecient than they
were two to four decades ago. This places great demands on an amplier’s power supply, as well as the
source AC power supplying it.
Our systems’ sensitive components need better alternating current—a fact that has resulted in a host of AC
power conditioning, isolation transformers, regeneration ampliers, and battery back-up system topologies.
Through dierential sample tests and spectrum analysis, it can be proven that up to a third of a highresolution (low-level) audio signal can be lost, masked, or highly distorted by the vast levels of noise riding
along the AC power lines that feed our components. This noise couples into the signal circuitry as current
noise and through AC ground, permanently distorting and/or masking the source signal.
All sincere attempts to solve this problem must be applauded since once the audio/video signal is gone, it’s
gone forever...
For AudioQuest, honoring the source is never a matter of simply using premium “audiophile-grade parts” or
relying on a proprietary technology—common approaches used within the audiophile market. For years, we
have all been witness to the same, seemingly endless audiophile debates: Valves versus transistors. Analog
versus digital. Can cables really make a dierence? The debates go on and on. While we, too, can brag
3
Page 4
about our many unique technologies, we realize that true audio/video optimization is never a matter of any
one secret or exotic circuit. When it comes to noise dissipation for AC power, many approaches can yield
meaningful results. However, they may also impart ringing, current compression, and non-linear distortions
that are worse than the disease.
The PowerQuest 707 uses the widest bandwidth-linearized noise-dissipation circuit in its class. Our unique
passive/active Transient Power Correction Circuit features an instantaneous current reservoir of over 45 amps
peak, specically designed for modern current-starved power ampliers. Most AC power products featuring
“high-current outlets” merely minimize current compression; the PowerQuest 707 works to correct it.
Though it’s easy to boast, it’s quite another thing to create a solution that is consistent, holistic, functional,
and that honors veriable science. It’s not enough to reduce AC line noise and its associated distortions at
just one octave, thus leaving vulnerable the adjacent octaves and octave partials to noise, resonant peaking,
or insucient noise reduction. Consistency is key. We should never accept superior resolution in one octave,
only to suer from masking eects a half-octave away and ringing artifacts two octaves from there. This is
the principal criterion for all AudioQuest’s AC power products.
The PowerQuest 707 represents over 25 years of exhaustive research and proven AC power products designed
for audiophiles, broadcast engineers, and professional audio applications. We welcome you to experience the
PowerQuest 707 and hear rsthand the remarkable results of highly optimized power management.
—Garth Powell, Senior Director of Engineering, AudioQuest
4
Page 5
Installation | Unpacking
Before unpacking your PowerQuest 707, inspect the carton for any obvious damage to the boxes and
internal protective materials. If internal damage is likely, contact the carrier who delivered the unit. If
shipping damage is evident on the product, then please contact your shipping carrier. Please save all
shipping and packing materials. Should you move or otherwise need to transport your PowerQuest 707,
these packing materials will ensure the safest transportation. The carton should contain the PowerQuest 707
(120V North American NEMA Edison Duplex AC Outlets), two foam inserts, owner’s manual, rack-mount kit,
and 2m PowerQuest PQ-715 AC power cord. Registration is recommended. In the event that your original
ownership documents are lost, your registration can be used to establish whether the unit is within the
warranty period.
Safety Information | Warnings
Before operating the PowerQuest 707, please read and observe all safety and operating instructions.
Retain these instructions for future reference.
¡ Do not disassemble or in any way modify the PowerQuest 707. There are no user-serviceable
parts inside.
¡ Keep away from moisture and avoid excessive humidity.
¡ Do not allow liquids or foreign objects to enter the unit.
Servicing | Return to AudioQuest
Servicing of the PowerQuest 707 must be performed by AudioQuest, and is only required when:
¡ The PowerQuest 707 has been exposed to rain, ooding, or extreme moisture.
¡ The PowerQuest 707 does not appear to operate normally. (See “Trouble-Shooting Guide.”)
¡ The PowerQuest 707 has been dropped and sustained considerable physical damage.
If sending the PowerQuest 707 to AudioQuest for servicing (or shipping it for any reason), please use the
factory-approved packaging materials. If you have lost any of these (carton, two foam inserts, one poly bag),
please contact AudioQuest for replacements. We will provide replacement packaging materials for a nominal
charge; shipping costs will be paid by the individual or company requesting the packaging material. Please
do not rely on other methods of packaging, including those provided or suggested by packaging/mailing
stores. These methods and materials could seriously damage the product, as well as its nish. Even the loss of
the thick polybag is enough to permanently damage the nish during transport. If you have lost the original
packaging material, please request replacement materials from AudioQuest.
Power Source
Ideally, the power source to which the PowerQuest 707 is connected should be adequate for use at 120V
single phase nominal voltage, 15 amps (current capacity RMS or greater).
For proper operation, the PowerQuest 707 requires a safety ground (supplied via the power utility AC wall outlet).
Placement
The PowerQuest 707 is manufactured with four rubber textured polymer feet for safe, secure placement
on any table, cabinet, shelf, or oor. When rack-mounting is required, these feet may be removed with
a standard Phillips screwdriver. Placement or proximity to other components is not critical, and, under
standard use, the PowerQuest 707 does not produce any appreciable heat. The PowerQuest 707 may be
5
Page 6
rack-mounted in a standard 19” rack by attaching the included 2-RU rack ears. To attach the optional rack
ears to the PowerQuest 707 chassis, rst remove the three Phillips athead screws from the front portion
of both the left and right sides of the cover assembly. Next, mount the rack ears ush against the back of
the PowerQuest 707’s front panel. Finally, secure the rack ears into place by installing the rack-mount kit’s
Phillips pan head screws.
When tight installations do not provide adequate room in a rack, shelf, or cabinet, the PowerQuest 707 can
be placed on its side. Such placement will pose no safety or performance compromises, but we recommend
placing a soft towel or carpet under the unit to prevent the chassis and front panel from being scratched or
marred in any way.
Connection to Audio/Video Components
AC Cable Routing
Once the PowerQuest 707 is placed, a 15-amp-rated (or greater), high-current AC cord must be connected
to the rear-panel AC inlet (IEC-C14) connector. The AC cord must have an IEC-C13 female end connector and
a grounded male 120VAC Edison/NEMA plug for use in North America or Taiwan. We highly recommend the
use of the supplied PowerQuest PQ-715 AC cord or any AudioQuest NRG-Z, Wind Series, or High-Current
Storm Series AC cable.
When facing the PowerQuest 707’s rear panel, the IEC-C14 inlet is located on the unit’s lower-left side. The
AC inlet cord must be connected to an appropriate AC outlet (see “Power Source”). Though a conventional
AC outlet will function safely and yield high performance, for the very best sonic performance, we strongly
recommend the installation of the AudioQuest NRG Edison 15 or 20.
Whenever possible, it is best to keep at least three inches (approximately 7cm) between AC cables and any
signal cable. When this is not possible in a practical layout of system cabling, crossing the AC cables to signal
cables at 90 degrees is best to minimize induced noise.
High-Current | Low-Z Power Outlets
There are four High-Current/Low-Z Power outlets (labeled “1” through “4”—four discrete outlets in all). These
outlets feature our Transient Power Correction Technology (45 amps peak - up to 25 mS duration) and are
designed to enhance the performance of power ampliers via our circuit’s low-impedance transient current
reservoir. Power ampliers, monoblock ampliers, integrated ampliers, powered receivers, or powered
subwoofers should be connected to these two duplex outlets.
Regardless of class of operation or circuit topology (valve, solid-state, digital, or otherwise), the Transient
Power Correction Circuit will not compress the current of any power amplier. Quite to the contrary, it will
improve the amplier’s performance by supplying the low-impedance current source that the amplier’s
power supply so desperately needs.
However, the other four duplex AC outlets (Ultra-Linear Noise-Filtering), are not optimized for most power
ampliers. They have been optimized for line-level audio preampliers, DACs, universal players, turntables,
and video products that utilize constant-current voltage amplier circuits. These circuits never suer from
current compression, but their lower input level and higher gain require a more robust means of noise
dissipation. This is key to the PowerQuest 707’s discrete AC power banks, in that not every circuit is treated
the same, but rather isolated bank by bank and optimized for best performance.
6
Page 7
Ultra-Linear Filtered Power Outlets
Line-Level Pre Amp
Mono Block
Phono Amp
Line-Level Pre Amp
Mono Block
Line-Level Pre Amp
Mono Block
Line-Level Pre Amp
Line-Level Pre Amp
Line-Level Pre Amp
Line-Level Pre Amp
Cable / Sat Box
DAC
Line-Level Pre Amp
Line-Level Pre Amp
Line-Level Pre Amp
Line-Level Pre Amp
There are four duplex outlets (8 discrete outlets in all, labeled “5” through “12”) that utilize this technology
within the PowerQuest 707. All eight of these are in turn isolated from the High-Current/Low-Z outlets,
labeled 1 through 4. This oers a great advantage in controlling the complex interactions of RF (radio
frequency) and other induced noises present in the AC power supplied from your utility, the noise that will
be present on and in every AC cord, and the noise that is produced within your system’s components and
that “backwashes” into the PowerQuest 707’s output circuits.
Though it would be simple to recommend putting the digital or video components into outlets 5, 6, 7,
and 8, and the line-level audio components and turntables into outlets 9, 10, 11, and 12, the quest for
optimal performance is more complex. This scenario will work, and likely work well, but a certain amount
of experimentation is best given the fact that no lter can eliminate 100% of all noise. The size of many of
these RF-induced waveforms possess sinewaves as small as the edge of a piece of paper, and the interactions
are complex. So long as the power ampliers are in their appropriate outlets (1 through 4), and the other
components are in outlets 5 through 12, you should experience exemplary performance.

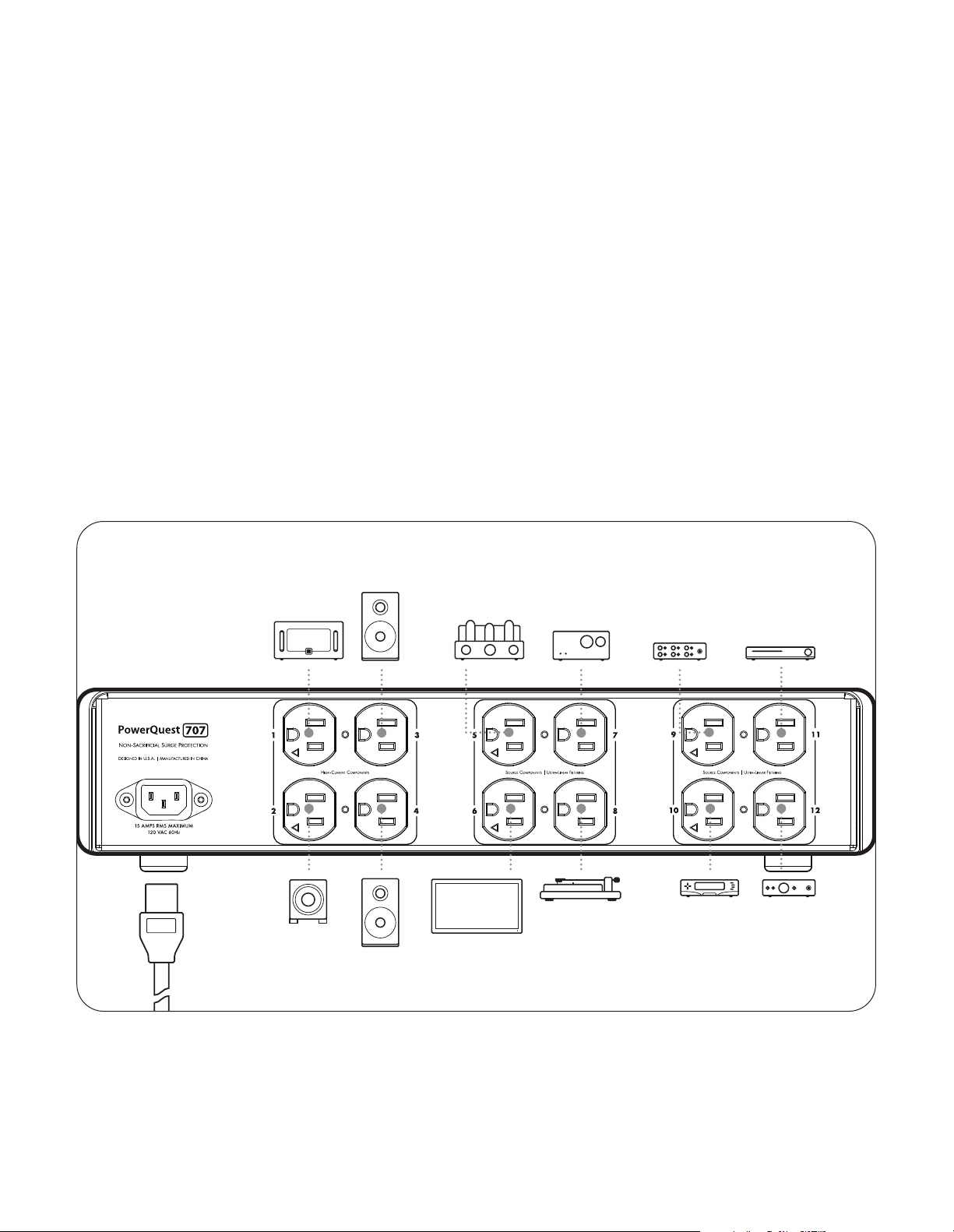

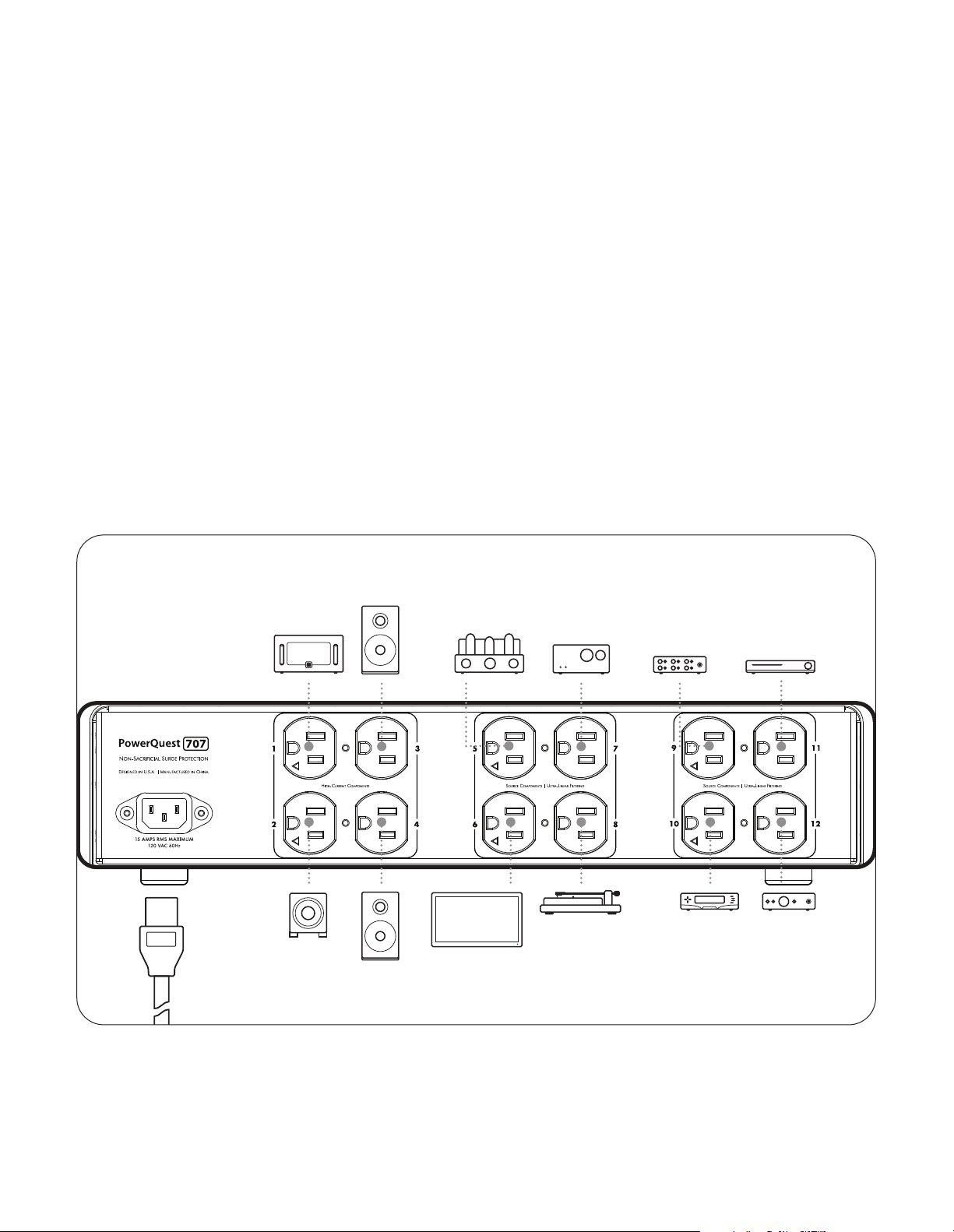

Suggested AC Connections
Powered
Loudspeaker
Stereo
Amplier
Line-Level
Preamp
Phono Pre-
amplier
Universal /
CD PlayerSwitch
15 Amp
Rated
AC Cord
Subwoofer
Powered
Loudspeaker
Flat Screen
Monitor /
Projector
Turntable
Cable /
Satellite
Box
Streamer –
DAC
Note: Outlets 5 through 12 are subject to many variables and circuit conditions, so experimentation for best
results is encouraged. Power ampliers must be connected to outlets 1 through 4.
7
Page 8
Operation and Continuous Use
Power Switch | Circuit Breaker and LED Power Indicator
Once the AC cords are properly connected to the AC source tap, and the components are connected to
the appropriate outlet banks, it is safe to energize the PowerQuest 707. On the right-hand side of the
PowerQuest 707’s front panel, there is a black rocker switch. Firmly press the rocker switch so that its upper
portion is ush with the front panel. Typically, within a couple of seconds, you should hear an audible “clack”
sound(s) from one or more relays within the PowerQuest 707. At the same time, the front-panel LED power
indictor will glow green, signifying that the unit is operational. (If this does not occur, see the “TroubleShooting Guide” in this manual.)
PowerQuest 707 Current Draw
The Transient Power Correction Circuit creates a reactive current draw of as much as 3 to 4 amps RMS at
idle (real-world draw is a small fraction of an amp), and electrical technicians who connect a current probe
to a product such as this are frequently alarmed: They suspect that the product is either broken or that it
is drawing a distressingly high amount of current from the wall outlet (akin to an AV receiver left in full
operational mode).
This is far from the truth. If the PowerQuest 707 was consuming that much current (or even 30% of that
level), it would need to dissipate the energy loss in heat. It would be quite warm (even hot) to the touch,
just like most power ampliers while in operation. In fact, the PowerQuest 707 runs cool, precisely because
this current reading is false. The circuit utilizes massive capacitive reactance across the AC line, which, akin
to a battery, will both absorb and immediately release the current several times per second. Further, when
incorporated with power supplies such as those found in power ampliers, the current readings actually
come down. This is due to what’s known as a vector load, and it’s quite dynamic in an audio/video system.
In this scenario, there is one thing that can run somewhat warmer than it might otherwise: the AC cord that
supplies power to the PowerQuest 707. This is because the wiring and the circuit breaker that supply power
to PowerQuest 707 simply look at RMS current and do not distinguish between reactive loads, resistive loads,
or inductive loads, but your utility does.
This circuit and many like it have been utilized for many years, and, when tested into buildings with
absolutely no loads present aside from the transient power correction circuit, there was virtually zero power
draw from the utilities’ power meter. Still, in an age where so-called “smart meters” are omnipresent, and
some utilities may or may not change their standards for “what type of power or current is suitable for
billing,” we have gone to great lengths to oer an alternative to those who may be concerned, but who
nevertheless wish to achieve the best possible audio/video performance.
Overvoltage Protection Indicator
One portion of the PowerQuest 707’s non-sacricial surge protection is dedicated to a fast-acting extreme voltage
shutdown circuit. If more than 140VAC is present on the incoming AC line for more than a quarter of a second, the
circuit will instantly open a high-current relay that will disengage the AC power from all the PowerQuest 707’s AC
outlets, activating the red front-panel LED “Overvoltage Protection” warning indicator. Once the event has passed,
or the building wiring fault has been corrected, the circuit will automatically re-engage.
8
Page 9
Break-in Time | Continuous Use
The PowerQuest 707 is made of a variety of passive and active components. As such, the PowerQuest 707
will benet from continuous use, just like any other audio/video component. This is not to say that you
will be made to “suer” through weeks or months of intolerable performance until that “magic day” when
the parts are fully formed and ready. On the contrary, the PowerQuest 707 will perform very well from the
rst moment you use it. It will improve gradually, in small increments, over a period of approximately two
weeks. While leaving the PowerQuest 707 turned on during this period will aid the process, it is also perfectly
acceptable to turn the unit o; doing so will simply increase the time it takes to reach nal “break-in.”
The PowerQuest 707 has a 5-year warranty, but it was designed to last for over two decades. Provided that
the PowerQuest 707 is used inside a home, store, studio, or oce with a reasonable climate (45 degrees to
100 degrees Fahrenheit, with less than 20% humidity), it can be left on continuously; there are no parts that
will wear out.
9
Page 10
Specications
PowerQuest 707
¡ Surge Suppression: Non-sacricial (nothing to damage with repeated 6000V/3000A input
surge tests, which is the maximum that can survive through a building’s AC electrical panel).
¡ Extreme Voltage Shutdown Voltage: 140VAC (will activate the main high-current relay to
open within less than 0.25 second; automatically resets once the incoming power is within
a safe range).
¡ Transverse-Mode Noise Filtering: Well in excess of 22dB from 8kHz to 1GHz, linearized for
dynamic (rising) line impedance with frequency (source) and 10- to 50-ohm load,
system current dependent.
¡ Common-Mode Noise Filtering: Well in excess of 22dB from 30kHz to 100MHz, linearized for
dynamic (rising) line impedance with frequency (source) and 10- to 50-ohm load,
system current dependent.
¡ Maximum Input Current Capacity: 15 amps RMS
¡ 12 AC Outlets: 4 High-Current/Transient Power Correction; 8 Ultra-Linear Filtering.
¡ Power Consumption: Typically, less than 0.5 amps at 120VAC input, with all connected
components operational. (This is dependent on a reactive vector load. For more info, see
“Operation and Continuous Use: PowerQuest 707 Current Draw.”)
¡ Dimensions: 17.0” W x 3.4” H (3.7” w/ feet attached) x 14.9” D (2-RU rack-mounting
ears are provided)
¡ Weight: 16.7 lbs.
PowerQuest PQ-715 AC Power Cable (2m | 6’6”)
¡ 14AWG | 15A RMS capacity; NEMA male plug with IEC C-13 female connectors
¡ Semi-Solid Concentric Long-Grain Copper (LGC) Conductors
¡ ZERO-Tech (No Characteristic Impedance) for uncompressed current transfer
¡ RF/ND-Tech minimizes circuit misbehavior by cancelling induced RF noise
¡ Direction-Controlled Conductors assure induced noise is properly dissipated and drained
10
Page 11
Trouble-Shooting Guide
At AudioQuest, we always appreciate hearing from you. However, if you have questions, problems, or
suspect that your PowerQuest 707 requires service, please start here.
There is no power to any of the AC outlets.
When the PowerQuest 707’s front-panel LED power indicator glows green, the unit is operational. If the
Protection On indicator is not lit, consider the following:
• Is the upper portion of the front-panel rocker switch fully ush with the chassis?
• Is the input AC cord fully inserted into the PowerQuest 707’s AC inlet?
• Is the input AC cord properly plugged into the wall AC service outlet?
• Is the wall’s AC outlet functioning properly?
Plug into the outlet another component, product, or lamp to verify that power is present, and that the
electrical panel’s circuit breaker has not tripped. If there are only one or two AC outlets that have no
output power, a component may be malfunctioning. Verify the AC output with a known simple device
such as a lamp.
There is no power to any of the AC outlets and the red front-panel Overvoltage
Protection indicator is lit.
This indicates that either there is more than 140VAC (+/-3V) present on the wall’s AC service outlet, or the
PowerQuest 707’s protection circuit is mis-calibrated. The latter is quite rare. (This circuit is adjustable, but it’s
tested and retested before it leaves the factory, and it’s glued into place, so shipping will not aect it.) Use an
AC voltage meter to determine if your outlet has too much voltage to be safe for operation, or if there is a
wiring fault that is causing this to occur.
Once the power is brought into a safe range for operation (90VAC to 137 VAC), the PowerQuest 707’s
protection circuit will automatically switch to operational mode and the green power indicator will light.
The main power rocker switch/circuit breaker tripped to the lower (o) position
while the system was playing.
You may have exceeded the maximum current capacity of the PowerQuest 707. This should be rare, but it
may be possible. Typical power ampliers draw about one-third of their maximum current consumption
at 120VAC, as listed in the product’s specications (typically found in their owner’s manual). This is further
complicated by the fact that the power consumption to all AC outlets (1 through 12), is a cumulative draw
on the maximum current capacity of 15 amps that will trip this power switch/magnetic circuit breaker.
The Transient Power Correction Circuit may also contribute to the overall draw seen by the circuit breaker.
Still, it should be rare that the total capacity is exceeded, but, given that some televisions, projectors, and
power ampliers can draw substantial current, it is certainly not impossible. If this is the case, an additional
PowerQuest 707, and a discrete 15 to 20-amp AC service on the same phase of the electrical panel, will be
required for some or all the power ampliers.
11
Page 12
A technician or electrician found that my PowerQuest 707 consumes over 3 amps
of current. Is it broken?
No, it’s not broken, and it’s not drawing 3+ amps in any conventional sense. The PowerQuest 707’s Transient
Power Correction Circuit creates a reactive current draw of as much as 3 to 4 amps RMS at idle, and, when
incorporated with power supplies such as those found in power ampliers, the current readings decrease.
This is a vector load, which will vary with the connected equipment. When plugged into an AC service that
has no other electrical draw, it is typical to see a real-world RMS power draw well below 60 watts at idle.
My home or grounds were hit by lightning. The PowerQuest 707 seems to be
functioning properly. Should it be sent in for inspection or service?
If you see or smell smoke coming from the unit, it needs service. Otherwise, if it functions after such an
event (which is very likely), there is nothing that would be compromised or damaged. If it fails after such an
event, it will fail totally. However, it’s unlikely that this would occur. The circuit is designed to easily handle
any voltage or current surge that could possibly make it past an electrical panel. The force required to
damage the PowerQuest 707 via a power surge would melt the panel and burn the building (in which case,
the PowerQuest 707 is the least of your worries).
How do I clean the chassis?
The PowerQuest 707’s black-painted chassis and black anodized front panel can be cleaned with AudioQuest
CleanScreen, or a modest misting of household window cleaners. Please use soft cotton or wool toweling to
remove the liquid from the metal and painted surface. Never use alcohol or solvent-based cleaners. They can
damage the surfaces, paint, and silk-screening material.
I hear a slight buzzing sound coming from the PowerQuest 707. Is it damaged?
No, it’s not damaged (or, at least, damage is very unlikely). If you’re in an extraordinarily quiet room and you
hear this faint buzzing sound only when in relatively close proximity to the PowerQuest 707, or only when
you place your ear next to the unit, the buzzing is normal and, unfortunately, cannot be entirely eliminated.
What you are experiencing is a variation on the eect called magnetostriction. When an extraordinarily high
quantity of harmonic distortion is present on an AC line, a portion of the Transient Power Correction circuit
that is hermetically sealed and damped can mechanically buzz as its internal electrical plates resonate at 60
Hertz and many octaves above. In order to reduce or eliminate this harmonic distortion, the circuit is trying
to turn this distortion into heat. This has no eect on the performance or longevity of the PowerQuest 707 or
its connected components.
12
Page 13
Warranty
The Quest Group, DBA: AudioQuest, warrants to the original purchaser of this AudioQuest PowerQuest 707,
will be free from defects in material and workmanship for a period of one year. The purchaser of the product
is allowed 30 days from the date of purchase to complete the warranty registration online at the AudioQuest
website: https://www.audioquest.com/page/aq-product-registration.html. If the purchaser completes the
aforementioned registration, the warranty period will be increased to ve years from the date of purchase.
If the product does not conform to this Limited Warranty during the warranty period (as herein above
specied), purchaser shall notify AudioQuest in writing (or e-mail), of the claimed defects. If the defects
are of such type and nature as to be covered by this warranty, AudioQuest shall authorize the purchaser
to return the product to the AudioQuest factory (2621 White Road, Irvine, California, 92614 USA). Warranty
claims should be accompanied by a copy of the original purchase invoice showing the purchase date; this is
not necessary if the Warranty Registration was completed by registering online at the AudioQuest website.
Shipping charges to the AudioQuest factory (Irvine, California, USA) must be prepaid by the purchaser of
the product. AudioQuest shall, at its own expense, furnish a replacement product or, at AudioQuest’s option,
repair the defective product. Return shipping charges back to the purchaser will be paid by AudioQuest.
All warranties contained herein are null and void if: the AudioQuest AC power product has been opened,
improperly installed, altered in any way, or tampered with. AudioQuest is not responsible for any connected
equipment or any claims of damage to connected equipment due to the occurrence of an AC power
surge, spike, or over-voltage event, unless AudioQuest determines after thorough inspection and testing by
AudioQuest (with product shipped to AudioQuest USA at the owner’s expense), that the protection circuitry
was in whole or in part improperly functioning. AudioQuest is not responsible for any connected equipment
that is damaged due to external signal lines (non-AC power lines), that carry an electrical storm or signal
wiring fault surge or spike (such as Ethernet, cable, and satellite connections). All AudioQuest AC power
products, must be plugged directly into a properly wired AC power line with a protective ground.
AudioQuest AC power products cannot be “daisy-chained” together in serial fashion with other AC power
strips, UPS devices, other AC surge protectors, AC power conditioners, three-to-two prong adapters, or
AC extension cords. Any such installation voids the warranty. The AudioQuest warranty only protects
against damage to properly connected equipment or AC cables where AudioQuest has determined, at its
sole discretion, that the damage resulted from an AudioQuest power product circuit or protection circuit
malfunction and does not protect against acts of God (other than lightning, such as ood or earthquake),
war, terrorism, vandalism, theft, normal use wear and tear, erosion, depletion, obsolescence, abuse, damage
due to low-voltage disturbances (i.e., brownouts or sags), or system equipment modication or alteration.
Do not use this product in any way with a generator, heater, sump pump, water-related devices, lifesupport devices, medical devices, automobile, motorcycle, or golf-cart battery charger. To be used indoors
only and in dry areas. All warranties contained herein are null and void if used in any way with any of the
aforementioned devices.
THE FOREGOING IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED
TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. AudioQuest
does not warrant against damages or defects arising out of improper or abnormal use or handling of the
product, against defects or damages arising from improper installation, against defects in products or
components not manufactured by AudioQuest, or against damages resulting from such non-AudioQuest
made products or components. This warranty shall be cancelled by AudioQuest at its sole discretion if the
product is modied in any way without written authorization from AudioQuest. This warranty also does not
apply to products upon which repairs have been aected or attempted by persons other than pursuant to
written authorized by AudioQuest.
13
Page 14
THIS WARRANTY IS EXCLUSIVE. The sole and exclusive obligation of AudioQuest shall be to repair or replace
the defective product in the manner and for the period provided above. AudioQuest shall not have any other
obligation with respect to this product or any part thereof, whether based on contract, tort, strict liability, or
otherwise. Under no circumstances, whether based on this Limited Warranty or otherwise, shall AudioQuest
be liable for incidental, special, or consequential damages. AudioQuest employees or representatives’ ORAL
OR WRITTEN STATEMENTS DO NOT CONSTITUTE WARRANTIES, shall not be relied upon by purchaser, and are
not a part of the contract for sale or this Limited Warranty. This Limited Warranty states the entire obligations
of AudioQuest with respect to the product. If any part of this Limited Warranty is determined to be void or
illegal, the remainder shall remain in full force and eect.
Warranty claims should be accompanied by a copy of the original purchase invoice showing the date of
purchase. (If the product was registered online, this is not necessary.) Before returning any equipment for
repair, please be sure it is adequately packed and cushioned in either the original or a new AudioQuest
factory-supplied polybag, foam insert pair, and dual carton set to protect against damage in shipment, and
that it is insured.
14
Page 15
FRANÇAIS
Caractéristiques du PowerQuest 707 16
Introduction 16
Installation/déballage 18
Déballage 18
Informations/avertissements sur la sécurité 18
Service/Retour à AudioQuest 18
Source d’alimentation 18
Placement 18
Connexion aux composants audio/vidéo 19
Acheminement des câbles d’alimentation 19
Prises à courant élevé/faible impédance 19
Prises électriques ltrées ultra-linéaires 20
Connexions CA suggérées 20
Fonctionnement et utilisation en continu 21
Interrupteur électrique/disjoncteur et indicateur d’alimentation à LED 21
Consommation de courant du PowerQuest 707 21
Indicateur de protection contre les surtensions 21
Durée de rodage/utilisation continue 22
Spécications 23
Guide de dépannage 24
Garantie 26
15
Page 16
Caractéristiques du PowerQuest 707
¡ Correction de puissance transitoire de crête 45 ampères (jusqu’à 25 mS)
¡ Filtre diérentiel ultra-linéaire : 8 kHz – 1 GHz (bien au-delà de 22 dB)
¡ Filtre ultra-linéaire en mode commun : 30 kHz – 100 MHz (bien au-delà de 22 dB)
¡ Les deux ltres sont linéarisés pour une impédance de ligne (croissante) présentant une fréquence
de 0,05 ohms (source) et une charge de 10 à 50 ohms (en fonction du courant du système)
¡ Suppression de surtension non sacricielle (résistera à de multiples pics de 6000 V ou 3000 A
sans dommages)
¡ Arrêt en cas de tension extrême : 140 VCA. Active le relais du circuit principal en moins de
0,25 seconde. Réinitialisation automatique lorsque la tension entrante se situe dans une plage
de sécurité
¡ (4) Prises à courant élevé conformes aux spécications; (8) Prises à source ltrée ultra-linéaires
¡ Cordon CA détachable PowerQuest PQ-715 de 2 mètres avec ZERO-Tech et RF/ND-Tech
¡ Interrupteur électrique /disjoncteur magnétique à très faible impédance
¡ Capacité maximale du courant d’entrée : 15 A RMS
¡ Châssis métallique montable en rack 2U (adaptateurs de rack inclus)
Introduction
La science du courant alternatif n’est pas un sujet facile ; elle exige une concentration particulière et un souci
extrême du détail. En fait, l’augmentation phénoménale des signaux radio transmis par voie aérienne et dans
la ligne CA, combinée à des lignes des services publics surtaxées et aux demandes toujours croissantes en
composants audio/vidéo haute dénition, a fait de l’électricité CA de nos installations des services publics
une technologie obsolète.
Dans le cas du courant alternatif (CA), nous nous appuyons sur une technologie vieille de plusieurs siècles,
créée pour les lampes à incandescence et les moteurs électriques, qui n’a certainement jamais été conçue pour
alimenter les circuits analogiques et numériques sophistiqués utilisés dans les systèmes audio/vidéo haut de
gamme. Pour répondre correctement aux promesses de la bande passante et de la plage dynamique sans cesse
croissantes d’aujourd’hui, nous devons parvenir à un niveau de bruit extraordinairement faible sur une large
plage de fréquences.
De plus, les amplicateurs de puissance actuels sont taxés pour la demande instantanée en courant de crête,
même lorsqu’ils sont alimentés à des volumes modestes. Bien que nous ayons constaté une hausse substantielle
de la dynamique et du contenu des basses dans nos logiciels audio, les haut-parleurs que nous utilisons pour les
reproduire ne sont pas plus ecaces qu’il y a deux à quatre décennies. Cela impose des contraintes importantes
à l’alimentation électrique d’un amplicateur, ainsi qu’à la source de courant alternatif qui l’alimente.
Les composants sensibles de nos systèmes ont besoin d’un courant alternatif de meilleure qualité, un problème
qui a donné naissance à une multitude de systèmes de conditionneurs d’alimentation CA, de transformateurs
d’isolation, d’amplicateurs de régénération et de de systèmes de secours à batterie. Grâce à des tests
d’échantillons diérentiels et à une analyse spectrale, il peut être prouvé que, jusqu’à un tiers, un signal audio
haute résolution (bas niveau) peut être perdu, masqué ou fortement déformé par les énormes niveaux de bruit
circulant le long des lignes électriques CA qui alimentent nos composants. Ce bruit se propage dans le circuit
du signal sous forme de bruit de courant et par le biais de la mise à terre CA, déformant et/ou masquant en
permanence le signal source.
16
Toutes les tentatives sincères pour résoudre ce problème doivent être applaudies car une fois que le signal
audio/vidéo est parti, il est parti pour toujours...
Page 17
Pour AudioQuest, le respect de la source ne se réduit jamais à simplement utiliser des « pièces supérieures de
qualité audiophile » ni à dépendre d’une technologie exclusive (des approches courantes sur le marché de la
haute délité). Depuis des années, nous avons tous assisté aux mêmes débats sans n entre audiophiles : Lampes
ou transistors. Analogique ou numérique. Les câbles peuvent-ils vraiment faire une diérence ? Ces discussions
n’en nissent pas. Si nous pouvons, nous aussi, nous vanter de nos nombreuses technologies uniques, nous
réalisons que la véritable optimisation audio/vidéo n’est jamais l’aaire d’un circuit secret ou exotique. Lorsqu’il
s’agit de dissiper le bruit du courant alternatif, plusieurs approches peuvent donner des résultats signicatifs.
Toutefois, il est également possible de transmettre des tintements, des compressions de courant et des
distorsions non linéaires qui sont pires que le problème initial.
PowerQuest 707 utilise le circuit de dissipation du bruit à bande passante linéarisée le plus large de sa catégorie.
Notre circuit unique de correction de puissance transitoire passif/actif présente une réserve de courant instantanée
de plus de 45 ampères de crête, spécialement conçue pour les amplicateurs de puissance modernes qui ont
des grandes demande en courant. La plupart des produits électriques CA dotés de « prises à courant élevé » se
contentent simplement de minimiser la compression du courant; PowerQuest 707 la corrige.
S’il est facile de se vanter, c’est une autre chose de créer une solution qui soit uniforme, globale, fonctionnelle
et scientiquement vériable. Il ne sut pas de réduire le bruit de la ligne CA et les distorsions associées à une
seule octave, laissant les octaves et portions d’octaves voisines vulnérables au bruit, aux pics de résonance ou
à une réduction insusante du bruit. L’uniformité est essentielle. On ne devrait jamais accepter une résolution
supérieure sur une octave, si c’est pour sourir d’eets de masquage à une demi-octave de là et d’artéfacts de
résonance deux octaves plus loin. C’est là le principal critère d’AudioQuest pour son système de dissipation de
bruit d’alimentation à basse impédance.
PowerQuest 707 représente plus de 25 années de recherche approfondie et de produits électriques CA
à l’ecacité éprouvée, conçus pour les audiophiles, les ingénieurs de diusion et les applications audio
professionnelles. Nous vous invitons à faire l’expérience de PowerQuest 707 et à découvrir par vous-même les
résultats remarquables d’une gestion électrique hautement optimisée.
—Garth Powell, directeur en chef de l’ingénierie, AudioQuest
17
Page 18
Installation | déballage
Avant de déballer votre PowerQuest 707, inspectez le carton pour voir si les boîtes et les matériaux de protection
internes n’ont pas subi de dommages évidents. Si des dommages internes sont probables, contactez le
transporteur qui a livré l’unité. Si les dommages dus à l’expédition sont évidents sur le produit, veuillez contacter
votre transporteur. Veuillez conserver tous les matériaux d’expédition et d’emballage. Si vous devez déplacer
votre PowerQuest 707 ou le transporter, ces matériaux d’emballage assureront un transport en toute sécurité. Le
carton doit contenir PowerQuest 707 (prises CA Duplex Edison NEMA Amérique du Nord 120 V), deux inserts en
mousse, le manuel de l’utilisateur, un kit de montage sur rack et un câble électrique CA PowerQuest PQ-715 de
2 m. Il est recommandé d’enregistrer le produit. En cas de perte de vos documents de propriété originaux, votre
enregistrement peut être utilisé pour déterminer si l’unité est dans la période de garantie.
Informations | avertissements sur la sécurité
Avant d’utiliser le PowerQuest 707, veuillez lire et respecter toutes les consignes de sécurité et d’utilisation.
Conservez ces instructions pour une référence future.
¡ Ne désassemblez pas et ne modiez le PowerQuest 707 de quelque manière que ce soit.
L’appareil ne contient aucune pièce devant être entretenue par l’utilisateur.
¡ Garder au sec et évitez une humidité excessive.
¡ Ne laisser aucun liquide ni d’autres corps étrangers pénétrer dans l’appareil.
Service | retour à AudioQuest
L’entretien de PowerQuest 707 doit être eectué par AudioQuest, et n’est requis que dans les cas suivants :
¡ PowerQuest 707 a été exposé à de la pluie, à des inondations ou à une humidité extrême.
¡ PowerQuest 707 ne semble pas fonctionner normalement. (consulter le « Guide de dépannage »)
¡ PowerQuest 707 est tombé et a subi des dommages physiques considérables.
Lors du renvoi du PowerQuest 707 à AudioQuest pour réparation (ou de son expédition pour toute autre raison),
veiller à utiliser les matériaux d’emballage homologués par le fabricant. Si certains manquent (carton d’emballage
double, deux inserts en mousse, un sac en polyéthylène), obtenir leur remplacement auprès d’AudioQuest. Nous
proposons des matériaux d’emballage à un prix nominal ; les frais d’expédition seront payés par la personne
ou l’entreprise qui commande les matériaux d’emballage. Ne pas recourir à d’autres méthodes d’emballage,
notamment à celles fournies ou suggérées par les compagnies d’emballage ou transport de colis. Ces méthodes
et matériaux peuvent gravement endommager le produit et sa nition. Même la perte du sac en polyéthylène
épais sut à causer des dommages permanents de la nition pendant le transport. Si les matériaux d’emballage
d’origine sont perdus, veiller à obtenir des emballages de rechange auprès d’AudioQuest.
Source d’alimentation
Idéalement, la source électrique à laquelle PowerQuest 707 est connecté doit être susante pour une utilisation à
une tension nominale monophasée de 120 V et de 15 ampères (capacité de courant RMS ou supérieure).
Pour fonctionner correctement, PowerQuest 707 nécessite une mise à la terre de sécurité (fournie par la prise murale
du service d’alimentation).
18
Placement
PowerQuest 707 comporte quatre pieds en polymère à caoutchouc texturé permettant un placement en toute
sécurité sur toute table, armoire, étagère ou plancher. Lorsque le montage en rack est nécessaire, ces pieds
peuvent être retirés à l’aide d’un tournevis Phillips standard. Le placement ou la proximité des autres éléments
ne sont pas d’une importance particulière et, sous une utilisation normale, le PowerQuest 707ne dégage aucune
chaleur notable. PowerQuest 707 peut être monté en rack dans une étagère standard de 19” en xant les
adaptateurs de rack 2U inclus. Pour xer les adaptateurs de rack optionnels sur le châssis de PowerQuest 707,
Page 19
retirez d’abord les trois vis Phillips à tête plate de la partie avant des deux côtés gauche et droit de l’assemblage
du couvercle. Ensuite, montez les adaptateurs du rack à plat contre l’arrière du panneau avant de PowerQuest
707. Enn, xez les adaptateurs du rack en place en installant les vis Phillips à tête cylindrique du kit de montage
sur rack.
Lorsque des installations dans des espaces exigus ne permettent pas de disposer d’un espace susant dans
un rack, une étagère ou une armoire, PowerQuest 707 peut être placé sur le côté. Ce positionnement ne
compromettra pas la sécurité ou les performances, mais nous recommandons de placer une serviette ou un tapis
doux sous l’unité pour éviter que le châssis et le panneau avant ne soient rayés ou abimés de quelque manière
que ce soit.
Connexion aux composants audio/vidéo
Acheminement des câbles d’alimentation
Une fois le PowerQuest 707 en place, un câble électrique CA à courant élevé de 15 ampères (ou plus) doit être
raccordé au connecteur d’entrée CA du panneau arrière (IEC-C14). Le câble électrique CA doit être équipé d’un
connecteur femelle IEC-C13 et d’une prise mâle 120 VCA Edison/NEMA avec mise à la terre pour une utilisation en
Amérique du Nord ou à Taiwan. Nous recommandons vivement l’utilisation du câble électrique CA PowerQuest
fourni ou de tout autre câble électrique CA AudioQuest des séries « NRG-Z », « Wind » ou « High-Current Storm ».
Face au panneau arrière de PowerQuest 707, l’entrée IEC-C14 se trouve sur le côté inférieur gauche de l’unité. Le
câble électrique CA doit être connecté à une prise CA appropriée (voir « Source d’alimentation »). Même si une prise
CA conventionnelle fonctionnera sans problème et donnera de hautes performances, pour obtenir les meilleures
performances sonores, nous recommandons fortement l’installation d’une prise l’AudioQuest NRG Edison 15 ou 20.
Dans la mesure du possible, il est préférable de laisser au moins env. 7 cm entre les câbles CA et n’importe
quel câble de signal. Lorsque cela n’est pas possible dans un agencement pratique du câblage du système, le
croisement des câbles CA et des câbles de signal à 90 degrés est le meilleur moyen de minimiser les bruits induits.
Prises à courant élevé | faible impédance
L’unité dispose de quatre prises électriques à courant élevé/faible impédance (numérotées « 1 » à « 4 » – quatre
prises discrètes au total). Ces prises sont dotées de notre technologie de correction de puissance transitoire
(45 ampères de crête – jusqu’à 25 mS) et sont conçues pour améliorer les performances des amplicateurs de
puissance via notre circuit de réserve de courant transitoire à faible impédance. Les amplicateurs de puissance,
les amplicateurs monoblocs, les amplicateurs intégrés, les récepteurs alimentés ou les caissons de base
alimentés doivent être connectés à ces deux prises duplex.
Quelle que soit la classe de fonctionnement ou la topologie du circuit (à lampes, à semi-conducteurs, numérique
ou autre), le circuit de correction de puissance transitoire ne comprime pas le courant des amplicateurs de
puissance quels qu’ils soient. Au contraire, il améliore les performances de l’amplicateur en fournissant la source
électrique à faible impédance dont l’alimentation électrique de l’amplicateur a si désespérément besoin.
Toutefois, les quatre autres prises CA duplex (ltrage du bruit ultra-linéaire), ne sont pas optimisées pour la plupart
des amplicateurs de puissance. Elles ont été optimisées pour les préamplicateurs audio de niveau ligne, les DAC,
les lecteurs universels, les platines vinyles et les produits vidéo qui utilisent des circuits d’amplication de tension
à courant constant. Ces circuits ne sourent jamais de compression de courant, mais leur niveau d’entrée plus
faible et leur gain plus élevé nécessitent une solution plus robuste pour la dissipation du bruit. C’est la clé des
blocs d’alimentation CA discrètes de PowerQuest 707, dans lesquelles chaque circuit n’est pas traité de la même
manière, mais plutôt isolé batterie par batterie et optimisé pour obtenir les meilleures performances.
19
Page 20
Prises électriques ltrées ultra-linéaires
Line-Level Pre Amp
Mono Block
Phono Amp
Line-Level Pre Amp
Mono Block
Line-Level Pre Amp
Mono Block
Line-Level Pre Amp
Line-Level Pre Amp
Line-Level Pre Amp
Line-Level Pre Amp
Cable / Sat Box
DAC
Line-Level Pre Amp
Line-Level Pre Amp
Line-Level Pre Amp
Line-Level Pre Amp
Il existe quatre prises duplex (8 prises discrètes en tout, numérotées « 5 » à « 12 ») qui utilisent cette technologie
dans le PowerQuest 707. Les huit prises sont à leur tour isolées des prises à courant élevé/faible impédance,
numérotées de 1 à 4. C’est très avantageux pour le contrôle des interactions complexes des fréquences radio et
autres bruits induits présents dans le courant alternatif des services publics, le contrôle du bruit qui sera présent
sur et dans chaque câble CA et le contrôle du bruit généré à l’intérieur des composants du système qui « reue »
dans les circuits de sortie de PowerQuest 707.
Il serait facile de recommander de placer les composants numériques ou vidéo dans les prises 5, 6, 7 et 8, et
les composants audio de niveau ligne et les tables tournantes dans les prises 9, 10, 11 et 12 mais la recherche
d’une performance optimale est plus complexe. Cette stratégie fonctionnera, voire même bien, mais une certaine
expérimentation est préconisée, sachant qu’aucun ltre ne peut éliminer 100 % de tous les bruits. Bon nombre
de ces formes d’ondes induites par les fréquences radio possède des ondes sinusoïdales aussi petites que le bord
d’un morceau de papier, et les interactions sont complexes. Tant que les amplicateurs de puissance sont branchés
dans les bonnes prises (1 à 4) et que les autres composants sont dans les prises 5 à 12, vous devriez bénécier de
performances exemplaires.
Connexions CA suggérées
Haut-parleur
alimenté
Amplicateur
stéréo
Préamplicateur
de niveau
ligne
Préamplicateur
phono
Commutateur
de Réseau
Lecteur
de CD /
universel
20
Câble
CA 15
ampères
Remarque : les prises 5 à 12 sont soumises à de nombreuses variables et conditions de circuit, l’expérimentation
Caisson de
basses
Haut-parleur
alimenté
Projecteur /
moniteur à
écran plat
Table
tournante
Décodeur
Câble/
Satellite
DAC/
Lecteur
Réseau
est donc encouragée pour obtenir les meilleurs résultats possibles. Les amplicateurs de puissance
doivent être connectés aux prises 1 à 4.
Page 21
Fonctionnement et utilisation en continu
Interrupteur d’alimentation | disjoncteur et indicateur d’alimentation à LED
Une fois que les câbles CA sont correctement connectés à la prise de courant alternatif et que les composants sont
branchés dans les bonnes prises de courant, il est possible d’alimenter le PowerQuest 707 en toute sécurité. Sur le
côté droit du panneau avant du PowerQuest 707, se trouve un interrupteur à bascule noir. Appuyer fermement sur
le haut de l’interrupteur à bascule pour l’enfoncer de sorte que sa partie supérieure soit alignée avec le panneau
avant. Au bout de quelques secondes généralement, un ou plusieurs déclics de relais à l’intérieur du PowerQuest 707.
En même temps, le voyant indicateur d’alimentation LED du panneau frontal s’allume en vert pour indiquer que
l’appareil est opérationnel (se cela ne se produit pas, voir le « Guide de dépannage » dans ce manuel).
Consommation de courant du PowerQuest 707
Le circuit de correction de puissance transitoire crée un appel de courant réactif d’environ 3 à 4 ampères RMS
au repos (la consommation réelle représente une petite fraction d’un ampère), et les techniciens électriques qui
connectent une sonde de courant à un produit de ce genre sont souvent alarmés : ils soupçonnent le produit
d’être défectueux ou de tirer un courant très élevé de la prise murale (similaire à un récepteur AV laissé en mode
opérationnel complet).
C’est en fait très loin de la vérité. Si le PowerQuest 707 consommait autant de courant (ou même 30 % de ce
niveau), il devrait dissiper cette perte d’énergie sous forme de chaleur. Il serait assez chaud (voire brûlant) au
toucher, comme la plupart des amplicateurs de puissance en marche. En fait, le PowerQuest 707 reste froid,
précisément parce que cette lecture du courant est fausse. Le circuit utilise une réaction capacitive massive sur
la ligne CA, qui, comme une batterie, va à la fois absorber et libérer immédiatement le courant plusieurs fois
par seconde. De plus, lorsqu’elles sont intégrées à des alimentations électriques telles que celles que l’on trouve
dans les amplicateurs de puissance, les courants mesurés diminuent. Cela est dû à une « charge vectorielle » un
phénomène particulièrement dynamique dans un système audio/vidéo. Dans ce scénario, un élément peut être un
peu plus chaud en marche que normalement : le câble électrique CA qui fournit l’énergie au dispositif PowerQuest
707. Cela est dû au fait que le câblage et le disjoncteur qui alimentent PowerQuest 707 se contentent de regarder
le courant RMS et ne font pas la distinction entre les charges réactives, les charges résistives ou les charges
inductives, contrairement au réseau électrique.
Ce circuit et de nombreux autres semblables sont utilisés depuis de nombreuses années et, lorsqu’ils sont
testés dans des bâtiments en l’absence absolue de toute charge à part le circuit de correction des courants
transitoires, la consommation de courant mesurée par le compteur électrique est quasi-nulle. Malgré tout, à une
époque où les soi-disant « compteurs intelligents » sont omniprésents et où certaines compagnies d’électricité
envisagent éventuellement de modier leurs normes dénissant « quel type de courant électrique est facturable
», nous avons fait notre possible pour proposer une alternative à ceux que cela préoccupe mais qui souhaitent
néanmoins obtenir les meilleurs résultats audio/vidéo possibles.
Indicateur de protection contre les surtensions
Une partie de la protection contre les surtensions non-sacricielle du PowerQuest 707 est dédiée à un circuit de
coupure en cas de tension extrême à action rapide. Si plus de 140 VCA sont présents sur la ligne CA entrante pendant
plus d’un quart de seconde, le circuit ouvrira instantanément un relais à haute intensité qui coupera l’alimentation CA
de toutes les prises CA du PowerQuest 707, activant l’indicateur d’alerte à LED rouge du panneau frontal « Protection
contre la surtension ». Une fois que l’incident est passé ou que le défaut de câblage du bâtiment a été corrigé, le circuit
se réengage automatiquement.
21
Page 22
Durée de rodage | Utilisation continue
Le PowerQuest 707 est fabriqué à partir d’une variété de composants passifs et actifs. En tant que tel, PowerQuest
707 permet une utilisation continue, tout comme n’importe quel autre composant audio/vidéo. Cela ne veut
pas dire que vous serez obligé de « sourir » pendant des semaines ou des mois de performances intolérables
jusqu’au « jour magique » où les pièces seront complètement rodées et prêtes. Au contraire, le PowerQuest 707
fonctionnera très bien dès l’instant où vous l’utiliserez. Il s’améliorera progressivement, par petits paliers, sur une
période d’environ deux semaines. Laisser le PowerQuest 707 allumé pendant cette période aidera le processus, il
est également tout à fait acceptable d’éteindre l’unité; faire cela augmentera simplement le temps nécessaire pour
atteindre le « rodage » nal.
PowerQuest 707 bénécie d’une garantie de 5 ans, mais a été conçu pour durer plus de deux décennies. Pour
autant que PowerQuest 707 soit utilisé à l’intérieur d’une maison, d’un magasin, d’un studio ou d’un bureau avec
des conditions ambiantes raisonnables (7 degrés à 38 degrés Celsius, avec moins de 20 % d’humidité), il peut être
laissé en utilisation continue; aucune pièce n’est sujette à l’usure.
22
Page 23
Spécications
PowerQuest 707
¡ Suppression des surtensions : non-sacricielle (aucun dommage avec des tests de surtension d’entrée
répétés de 6000 V/3000 A, ce qui est le maximum pouvant survivre à travers le panneau électrique CA
d’un bâtiment).
¡ Voltage d’arrêt en cas de tension extrême : 140 VCA (activera le relais principal à haute intensité pour
qu’il s’ouvre en moins de 0,25 seconde; se réinitialise automatiquement lorsque la puissance entrante se
situe dans une plage de sécurité).
¡ Filtrage du bruit en mode transversal : dépasse largement 22 dB de 8 kHz à 1 GHz, linéarisé pour une
impédance de ligne (croissante) dynamique présentant la fréquence (source) et une charge de 10 à 50
ohms, dépendant du courant du système.
¡ Filtrage du bruit en mode commun : dépasse largement 22 dB de 30 kHz à 100 MHz, linéarisé pour une
impédance de ligne (croissante) dynamique présentant la fréquence (source) et une charge de 10 à 50
ohms, dépendant du courant du système.
¡ Capacité maximale du courant d’entrée : 15 ampères RMS
¡ 12 prises CA : 4 corrections de puissance transitoire/à courant élevé; 8 ltrages ultra-linéaires.
¡ Consommation électrique : typiquement, moins de 0,5 ampère à l’entrée 120 VCA, avec tous
les composants connectés en fonctionnement. (Dépend d’une charge vectorielle réactive. Pour plus
d’informations, voir « Fonctionnement et utilisation en continu » : appel de courant PowerQuest 707. »)
¡ Dimensions : 43,2 cm de large x 8,6 cm de haut (9.4 cm avec pieds attachés) x 37,8 cm de profondeur
(2 adaptateurs de montage en rack 2U fournis) 17.0” L x 3.4” H (3.7” avec pieds attachés) x 14.9” P
¡ Poids : 7,6 kg (16.7 lbs)
PowerQuest PQ-715 Câble électrique CA (2 m)
¡ 14 AWG | capacité de 15 A RMS; prise mâle NEMA avec connecteurs femelles IEC C-13
¡ Conducteurs semi-solides concentriques en cuivre à long grains (LGC)
¡ Technologie ZÉRO (aucune d’impédance caractéristique) pour un transfert de courant sans compression
¡ La technologie RF/ND minimise les problèmes de circuit en supprimant les bruits RF induits
¡ Les conducteurs à direction contrôlée garantissent que le bruit induit est correctement dissipé et drainé
23
Page 24
Guide de dépannage
Chez AudioQuest, nous apprécions que vous nous contactiez. Toutefois, si vous avez des questions, des problèmes
ou si vous pensez que votre PowerQuest 707 nécessite un entretien, veuillez commencer par ces étapes.
Il n’y a pas de courant dans aucune des prises électriques de courant alternatif.
Lorsque l’indicateur d’alimentation LED du panneau avant du PowerQuest 707 passe au vert, l’appareil est
opérationnel. Si l’indicateur Protection enclenchée n’est pas allumé, envisagez ce qui suit :
• La partie supérieure de l’interrupteur basculant du panneau avant est-elle complètement alignée avec le châssis?
• Le câble électrique CA est-il entièrement inséré dans la prise d’entrée CA du PowerQuest 707?
• Le câble électrique CA est-il correctement branché dans la prise murale de service de courant alternatif?
• La prise secteur (CA) murale fonctionne-t-elle correctement?
Branchez dans la prise un autre composant, produit ou lampe pour vérier que l’alimentation est présente et que
le disjoncteur du panneau électrique ne s’est pas déclenché. S’il n’y a qu’une ou deux prises de courant alternatif
qui n’ont pas de puissance de sortie, il se peut qu’un composant ne fonctionne pas correctement. Vériez la prise
CA avec un appareil simple et connu comme une lampe.
Il n’y a pas de courant dans aucune des prises de sortie CA et l’indicateur rouge
de protection contre les surtensions du panneau avant est allumé.
Cela indique soit qu’il y a plus de 140 VCA (+/-3 V) sur la prise murale de courant alternatif, soit que le circuit de
protection du PowerQuest 707 est mal calibré. Ce dernier cas est très rare. (Ce circuit est réglable, mais il est testé
et retesté avant de quitter l’usine, et il est collé en place et ne peut donc pas se dérégler durant le transport).
Utilisez un voltmètre CA pour déterminer si votre prise a une tension trop élevée pour un fonctionnement sûr ou
si un défaut de câblage n’est pas à l’origine du problème.
Une fois que la puissance est amenée dans une plage sûre pour le fonctionnement (90 VCA à 137 VCA), le circuit
de protection du PowerQuest 707 passera automatiquement en mode opérationnel et l’indicateur vert s’allumera.
Le disjoncteur/interrupteur basculant principal a basculé en position basse
(arrêt) pendant que le système était en cours de lecture.
Vous avez peut-être dépassé la capacité maximale de courant de PowerQuest 707. Cela devrait être rare mais reste
possible. Les amplicateurs de puissance typiques tirent environ un tiers de leur consommation maximale de
courant à 120 VCA, comme indiqué dans les spécications du produit (gurant généralement dans le manuel du
propriétaire). C’est rendu encore plus compliqué par le fait que la consommation électrique vers toutes les prises
CA (1 à 12), est une consommation cumulée sur la capacité maximale de courant de 15 ampères qui fera basculer
cet interrupteur électrique/ce disjoncteur magnétique.
Le circuit de correction de puissance transitoire peut également contribuer à la consommation globale vue par le
disjoncteur. Néanmoins, il est rare que la capacité totale soit dépassée, mais étant donné que certains téléviseurs,
projecteurs et amplicateurs de puissance peuvent tirer un courant substantiel, ce n’est certainement pas
impossible. Si c’est le cas, une unité PowerQuest 707 supplémentaire, et un fonctionnement discret sur courant
alternatif de 15 à 20 ampères sur la même phase que le panneau électrique, seront nécessaires pour certains ou
tous les amplicateurs de puissance.
24
Page 25
Un technicien ou un électricien a découvert que mon PowerQuest 707
consommait plus de 3 ampères de courant. Est-il défectueux?
Non, il n’est pas défectueux, et il ne consomme pas plus de 3 ampères dans le sens conventionnel du terme. Le
circuit de correction de puissance transitoire de PowerQuest 707 crée un appel de courant réactif d’environ 3 à
4 ampères RMS au repos et, lorsqu’il est intégré à des alimentations électriques telles que celles que l’on trouve
dans les amplicateurs de puissance, les lectures de courant diminuent. Il s’agit d’une charge vectorielle, qui varie
en fonction de l’équipement connecté. Lorsqu’il est branché sur une prise secteur (CA) qui n’a pas d’autre demande
électrique, il est courant de voir une demande de courant RMS réel bien inférieur à 60 watts à l’arrêt.
Ma maison ou mes terres ont été frappées par la foudre. PowerQuest 707 semble
fonctionner correctement. Doit-il être envoyé pour inspection ou service?
Si vous voyez ou sentez de la fumée provenant de l’unité, c’est qu’elle a besoin d’être entretenue. Sinon, si le
PowerQuest 707 fonctionne après un tel incident (ce qui est très probable), c’est qu’il n’y a aucun problème ou
dommage. Si le système tombe en panne après un tel incident, la défaillance sera totale. Une défaillance après
un tel événement est habituellement une défaillance complète. Toutefois, cela est très peu probable. Le circuit
est conçu pour gérer sans diculté toute pointe de tension ou de courant susceptible de traverser un panneau
électrique. La force nécessaire pour endommager un PowerQuest 707 via une surtension électrique ferait fondre
le panneau et brûlerait le bâtiment (dans ce cas, le PowerQuest 707 est le dernier de vos soucis).
Comment nettoyer le châssis?
Le châssis peint en noir et le panneau avant anodisé noir du PowerQuest 707 peuvent être nettoyés avec du
liquide AudioQuest CleanScreen, ou avec une légère couche de produit nettoyant pour vitres. Veuillez utiliser un
chion doux en coton ou en laine pour enlever le liquide de la surface métallique et peinte. N’utilisez jamais
d’alcool ou de produits nettoyants à base de solvants. Ils peuvent endommager les surfaces, la peinture et le
matériel de sérigraphie.
J’entends un léger bruit de bourdonnement provenant de PowerQuest 707.
Est-il endommagé?
Non, il n’est pas endommagé (ou, du moins, il est très peu probable qu’il soit endommagé). Si vous êtes dans
une pièce extraordinairement silencieuse et que vous n’entendez ce léger bourdonnement que lorsque vous
êtes relativement proche de PowerQuest 707, ou seulement lorsque vous placez votre oreille à côté de l’unité, le
bourdonnement est normal et, malheureusement, ne peut pas être complètement éliminé.
Ce que vous expérimentez est une variation de l’eet de « magnétostriction ». Lorsqu’une quantité
extraordinairement élevée de distorsion harmonique est présente sur une ligne CA, une partie du circuit de
correction de puissance transitoire qui est hermétiquement scellé et amorti peut émettre un bourdonnement
mécanique car ses plaques électriques internes résonnent à 60 hertz et à de nombreuses octaves au-dessus. An
de réduire ou d’éliminer cette distorsion harmonique, le circuit tente de transformer cette distorsion en chaleur.
Cela n’a aucun eet sur les performances ou la longévité de PowerQuest 707 ou de ses composants connectés.
25
Page 26
Garantie
Le groupe Quest, DBA : AudioQuest, garantit à l’acheteur original de ce produit PowerQuest 707 de AudioQuest
sera exempt de défauts de matériaux et de fabrication pendant une période d’un an. L’acheteur du produit a 30
jours à compter de la date d’achat pour compléter l’enregistrement de la garantie en ligne sur le site d’AudioQuest :
https://www.audioquest.com/page/aq-product-registration.html. Si l’acheteur complète l’enregistrement
susmentionné, la période de garantie sera portée à cinq ans à compter de la date d’achat.
Si le produit n’est pas conforme à cette garantie limitée pendant la période de garantie (comme indiqué cidessus), l’acheteur doit notier à AudioQuest par écrit (ou par courriel) les défauts contestés. Si les défauts sont
d’un type et d’une nature tels qu’ils doivent être couverts par cette garantie, AudioQuest autorisera l’acheteur à
retourner le produit à l’usine AudioQuest (2621 White Road, Irvine, Californie, 92614 États-Unis). Les demandes
de garantie doivent être accompagnées d’une copie de la facture d’achat originale indiquant la date d’achat;
cela n’est pas nécessaire si l’enregistrement de la garantie a été complété en s’inscrivant en ligne sur le site
d’AudioQuest. Les frais d’expédition à l’usine AudioQuest (Irvine, Californie, États-Unis) doivent être prépayés par
l’acheteur du produit. AudioQuest fournira, à ses frais, un produit de remplacement ou, à sa discrétion, réparera le
produit défectueux. Les frais d’expédition de retour à l’acheteur seront payés par AudioQuest.
Toutes les garanties contenues dans ce document sont nulles et non avenues si : le produit d’alimentation
CA AudioQuest a été ouvert, installé de façon incorrecte, altéré de quelque façon que ce soit, ou traqué.
AudioQuest n’est pas responsable des équipements connectés ou des réclamations pour des dommages subis
par l’équipement connecté suite à une surtension CA, une crête ou un événement de surtension, à moins
qu’AudioQuest ne détermine, après une inspection et un test approfondis eectués par ses soins (avec le produit
expédié à AudioQuest États-Unis aux frais du propriétaire), que le circuit de protection a fonctionné de manière
incorrecte, en totalité ou en partie. AudioQuest n’est pas responsable des équipements connectés endommagés
à cause de lignes de signaux externes (lignes électriques à courant non alternatif) transportant une tempête
électrique ou subissant une surtension ou une intensité de crête en raison d’un défaut de câblage du signal
(connexions Ethernet, câblées et satellitaires, etc.). Tous les produits électriques CA AudioQuest doivent être
branchés directement sur une ligne électrique CA correctement câblée avec une mise à la terre de protection.
Les produits électriques CA d’AudioQuest ne peuvent pas être branchés en guirlande avec d’autres blocs
d’alimentation CA, des onduleurs, d’autres protecteurs de surtension CA, des conditionneurs d’alimentation CA,
des adaptateurs de trois à deux broches ou des rallonges CA. Toute installation de ce type annule la garantie. La
garantie AudioQuest ne couvre que les dommages causés à l’équipement correctement connecté ou aux câbles
CA si AudioQuest a déterminé, à sa seule discrétion, que le dommage résulte d’un dysfonctionnement d’un
circuit du produit électrique AudioQuest ou d’un circuit de protection et ne protège pas contre les cas de force
majeure (autres que la foudre, tels que les inondations ou les tremblements de terre), la guerre, le terrorisme,
le vandalisme, le vol, l’usure normale, l’érosion, la dégradation, l’obsolescence, l’abus, les dommages dus à des
perturbations basse tension (par exemple, les coupures ou les aaissements), ou la modication ou l’altération
de l’équipement du système. Ne pas utiliser ce produit de quelque manière que ce soit avec un générateur,
un chauage, une pompe de relevage, des appareils liés à l’eau, des appareils d’assistance vitale, des appareils
médicaux ou un chargeur de batterie automobile, de moto ou de voiturette de golf. Utiliser uniquement le
dispositif à l’intérieur et dans des espaces secs. Toutes les garanties énoncées dans le présent document sont
nulles et non avenues en cas d’utilisation avec l’un des appareils susmentionnés.
LA PRÉSENTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU TACITE INCLUANT, SANS
TOUTEFOIS S’Y LIMITER, LA GARANTIE IMPLICITE DE CARACTÈRE MARCHAND OU D’ADÉQUATION À UN USAGE
PARTICULIER. AudioQuest ne garantit pas les dommages résultant d’une utilisation ou d’une manipulation
incorrecte ou anormale du produit, les défauts ou dommages résultant d’une installation inadaptée, les défauts
des produits ou composants non fabriqués par AudioQuest, ou les dommages résultant de tels produits ou
composants non fabriqués par AudioQuest. Cette garantie sera annulée par AudioQuest à sa seule discrétion si
le produit est modié de quelque manière que ce soit sans l’autorisation écrite d’AudioQuest. Cette garantie ne
s’applique pas non plus aux produits sur lesquels des réparations ont été eectuées ou tentées par des personnes
autres que celles autorisées par écrit par AudioQuest.
26
Page 27
CETTE GARANTIE EST EXCLUSIVE. L’obligation unique et exclusive d’AudioQuest est de réparer ou de remplacer
le produit défectueux de la manière et pour la période susmentionnées. AudioQuest n’a aucune autre obligation
à l’égard de ce produit ou de toute partie dudit produit, que ce soit sur la base d’un contrat, d’un tort, d’une
responsabilité stricte ou autre. En aucun cas, que ce soit sur la base de cette garantie limitée ou autrement,
AudioQuest ne sera responsable de dommages incidents, spéciaux ou consécutifs. Les DÉCLARATIONS ORALES
OU ÉCRITES de représentants ou d’employés d’AudioQuest NE CONSTITUENT PAS DES GARANTIES, ne doivent pas
être invoqués par l’acheteur et ne font pas partie du contrat de vente ou de cette garantie limitée. Cette garantie
limitée énonce l’ensemble des obligations d’AudioQuest vis-à-vis du produit. Si une partie quelconque de la
présente garantie limitée est jugée nulle ou illégale, le reste conserve toute sa force et son eet.
Les demandes de garantie doivent être accompagnées d’une copie de la facture d’achat originale indiquant la
date d’achat. (Si le produit a été enregistré en ligne, cela n’est pas nécessaire.) Avant de retourner un équipement
pour réparation, veuillez vous assurer qu’il est correctement emballé et calé dans le sac en polyéthylène d’origine
ou dans un nouveau sac fourni par AudioQuest, dans une paire d’inserts en mousse et dans un double carton
pour le protéger contre les dommages liés au transport, et qu’il est assuré.
27
Page 28
May 2023
©2023 AudioQuest • California, USA • The Netherlands • www.audioquest.com • Email: [email protected]
Designed and Engineered in USA – Manufactured in China
Loading...
