audio pro
Bruksanvisning
Instruction Manual
EGOSUB S/GB0601
Powered Subwoofer
Audio Pro AB. Box 1015. S-251 10 HELSINGBORG
SWEDEN
audio pro
ace-bass
TECHNOLOGY
Australia 508491
Great Britain 1565858
Canada 1083490
Sweden 7603585.6
USA 4.118.600
World patents:
2
audio pro

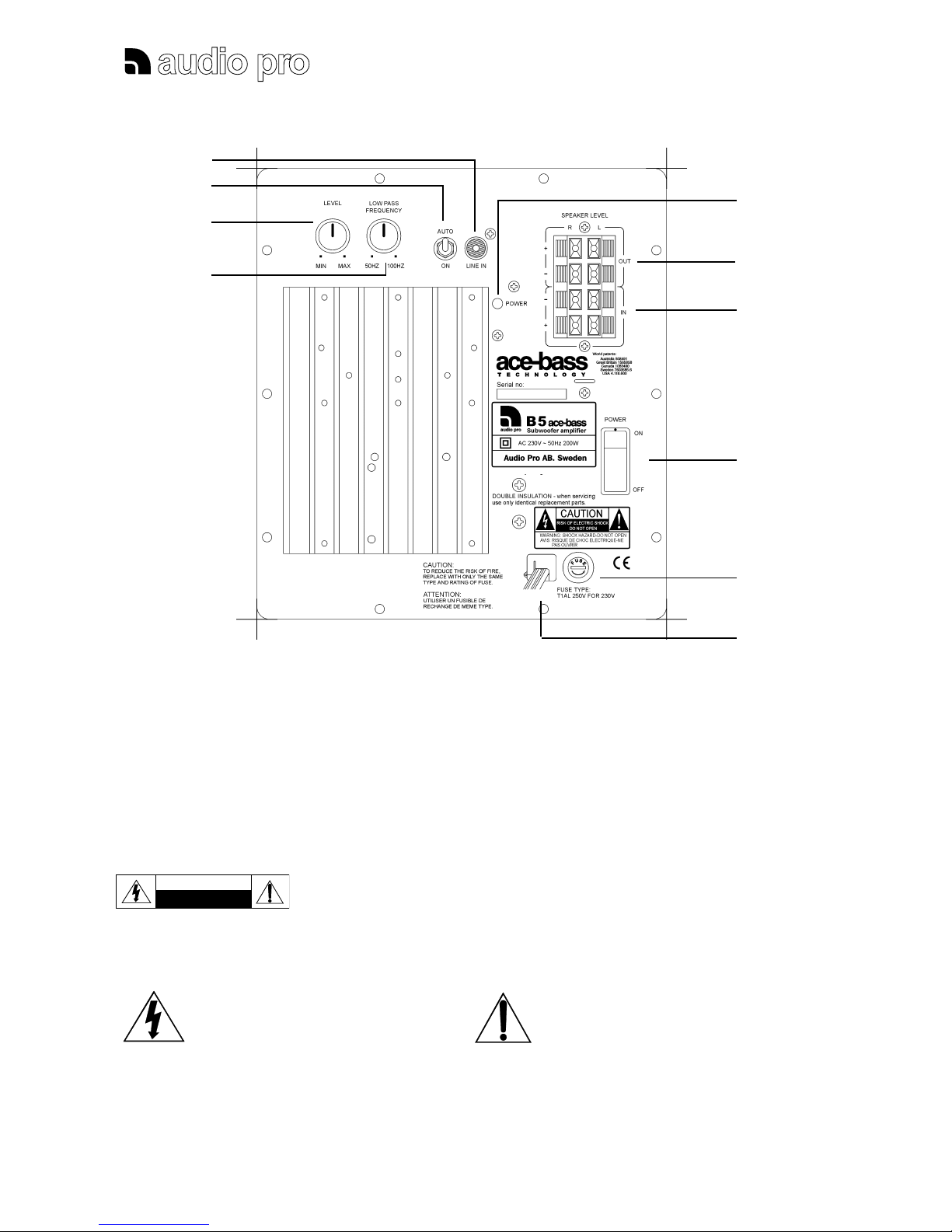

KONTROLLER OCH INDIKATORER
CONTROLS AND INDICATORS
1) Lågnivåingång (MONO) från
förstärkare
Low level input (MONO) from
amplifier
2) Standby omkopplare - Auto
eller konstant på.
Standby switch - Auto or ON
7) Högnivåingång (från
förstärkare)
Speaker Level input
(from amplifier)
8) Strömbrytare
Mains switch
9) Säkring
Fuse
10) Strömsladd ( 230V )
Mains cord ( 230V )
VARNING !
För att elimimera risken för elektrisk stöt, öppna aldrig denna enhet. Utsätt den inte för fukt eller väta. Vid driftstörning skall den alltid lämnas till en fackman för service.
WARNING !
To reduce the risk of electric shock, do not open or remove cover or back. Do not expose this appliance to rain or moisture. In case of malfunction consult qualified service
personel.
Utropstecknet inom en liksidig triangel avser att göra konsumenten uppmärksammad på att
viktiga instruktioner för manövrering och underhåll finns i bruksanvisningen som medföljer apparaten.
The exclamation point, within an equilateral triangle, is intended to alert the user of the presence
of important operating and maintenance (servicing) instructions in the literature accompanying the
appliance.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION
Den blixtformade pilen inom en liksidig triangel anger närvaro av blottade
strömförande delar inuti apparaten med så hög spänning att risk för “elektrisk stöt“
föreligger.
The lightning flash with arrowhead, within an equilateral triangle, is intended to
alert the user of the presence of uninsulated "dangerous voltage" within the
product´s enclosure; that may be of sufficient magnitude to constitute a risk of
electric shock to persons.
3) Volymkontroll
Volume control
4) Lågpass filter
Low pass crossover control
5) Indikering På/Av
Power ON indicator
6) Högtalarutgång ( till sidohögtalare )
Speaker Level output (to satellites)
1
2
3
4
5
6
7
8
9
10
3
audio pro
1. UPPACKNING
Packa försiktigt upp subwoofern och var extra varsam så att Du inte skadar något. Om Du har möjlighet bör
förpackningen sparas för eventuella framtida transporter.
Kontakta omedelbart Din återförsäljare om den mot förmodan skulle vara skadad.
INSTRUKTIONER
Vi gratulerar till Ditt val av Audio Pro subwoofer EGO SUB och till en ny ljudsensation.
Audio Pro EGO SUB är en unik produkt som bygger på avancerad teknik. Den är mycket
lätt att sköta och ställa in. EGO SUB är utrustad med Audio Pro's unika ace-bass teknik som
tillsammans med den inbyggda förstärkaren på 150 W, två extremt långslagiga 6,5 " baselement samt det kraftiga kabinettet resulterar i en basåtergivning med naturlig klang och med
ett bastryck som Du inte trodde var möjligt.
Audio Pro EGO SUB erbjuder extraordinära prestanda och många möjligheter, så för att
bäst kunna utnyttja Din nya subwoofer bör Du läsa igenom denna bruksanvisning innan Du
tar systemet i bruk.
Vad är ace-bass ?
I en "vanlig" högtalare skall högtalarelementets mekaniska parametrar uppfyllas. Detta
betyder att en högtalarlåda blir mycket stor om den skall kunna prestera djup bas. Med hjälp
av ace-bass tekniken ger förstärkaren högtalarelementet parametrar istället på elektronisk
väg. Förstärkaren kontrollerar (tvingar) elementet att uppträda som om det vore placerat i en
mycket större högtalarlåda. ace-bass tekniken gör det möjligt att bygga betydligt mindre
högtalarlådor med djupare och renare basåtergivning.
2.1
Till förförstärkare eller förstärkare med
separat subwoofer utgång. (Sub-out)
Anslut den medföljande signalkabeln mellan Din
förstärkares subwooferutgång (Sub-out) och lågnivåingången (LINE IN) på subwoofern.
Signalen går nu från förstärkaren till subwooferns inbyggda delningsfilter och förstärkare. Med lågpassreglaget kan subwooferns övre arbetsområde bestämmas (steglöst mellan 50Hz och 100Hz).
OBS !
Sidohögtalarna kopplas som vanligt till din förstärkare.
2. ANSLUTNING
Det finns två olika möjligheter att ansluta subwoofern
till en HiFi / Hemma Bio anläggning. I detta avsnitt kommer vi att beskriva dessa olika möjligheter. OBS! Ans-
lut strömmen först när all annan inkoppling är slutförd.
2.2
Till din förstärkares högtalarutgång.
(Speakers output).
Anslut högtalarkablar från förstärkarens högtalarutgångar till SPEAKER LEVEL IN på subwoofern. Var
noga med att kontrollera fasning (+ till + och - till -).
Anslut kabel för både vänster och höger kanal. Anslut
sedan sidohögtalarna till SPEAKER LEVEL OUT på
subwoofern. Återigen var noga med fasen (+ till + osv).
Vid denna anslutning blir sidohögtalarnas undre arbetsområde begränsat till 100 Hz. Vill Du att sidohögtalarna
skall återge hela frekvensområdet skall de anslutas direkt till Din förstärkare, precis som vanligt.
(Parallellt med kablarna till subwoofern).
