GEBRUIKERSHANDLEIDING
H10927 - Versie 1/04-2019
Page 2
Page 3
PREZONE88
– Monteerbare matrix-mixer met multi-zone en 8 ingangen en 8 uitgangen
1 - Veiligheidsinformatie
Belangrijke veiligheidsinformatie
Nederlands
Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis.
Gebruik het niet op natte of extreem koude/hete plekken. Het niet
naleven van deze veiligheidsinstructies kan resulteren in brand,
elektrische schokken, verwonding of schade aan dit product of
andere eigendommen.
Onderhoudsprocedures moeten worden uitgevoerd door
een door CONTEST geautoriseerde technische dienst.
Onze veiligheidsinstructies moeten tijdens fundamentele
schoonmaakwerkzaamheden zorgvuldig worden opgevolgd.
WAARSCHUWING:
kunnen worden gerepareerd. Open de behuizing niet en verricht zelf geen
onderhoud. In het onwaarschijnlijke geval dat uw apparaat moet worden
onderhouden, neemt u contact op met uw dichtstbijzijnde leverancier.
Gebruik geen contactdoos, verlengsnoer of ander verbindingssysteem zonder te
controleren dat deze perfect geïsoleerd zijn en geen defecten vertonen, om een
elektrische storing te voorkomen.
Elektrocutiegevaar
Gebruik geen verlengsnoeren, contactdoos of ander
verbindingssysteem, zonder te controleren dat metalen
onderdelen volledig buiten bereik zijn, om elektrische
schokken te voorkomen.
Dit product bevat niet-geïsoleerde elektrische componenten. Voer
geen onderhoudswerkzaamheden uit indien ingeschakeld, omdat
dit kan leiden tot elektrische schokken.
Dit apparaat bevat geen onderdelen die door de gebruiker
Geluidsniveaus
Onze audio-oplossingen leveren belangrijke
geluidsdrukniveaus (SPL) die schadelijk kunnen
zijn voor de gezondheid van de mens bij
blootstelling gedurende lange perioden. Blijf uit
de buurt van werkende luidsprekers.
Uw apparaat recyclen
• Aangezien HITMUSIC zeer betrokken is bij het milieu, brengen we alleen schone, ROHS-conforme producten op de markt.
• Wanneer dit product het einde van zijn levensduur heeft bereikt, brengt u het naar een door de lokale autoriteiten aangewezen verzamelpunt.
De gescheiden inzameling en recycling van uw product draagt bij aan het behoud van natuurlijke hulpbronnen en zorgt ervoor dat het wordt
gerecycleerd op een manier die de menselijke gezondheid en het milieu beschermt.

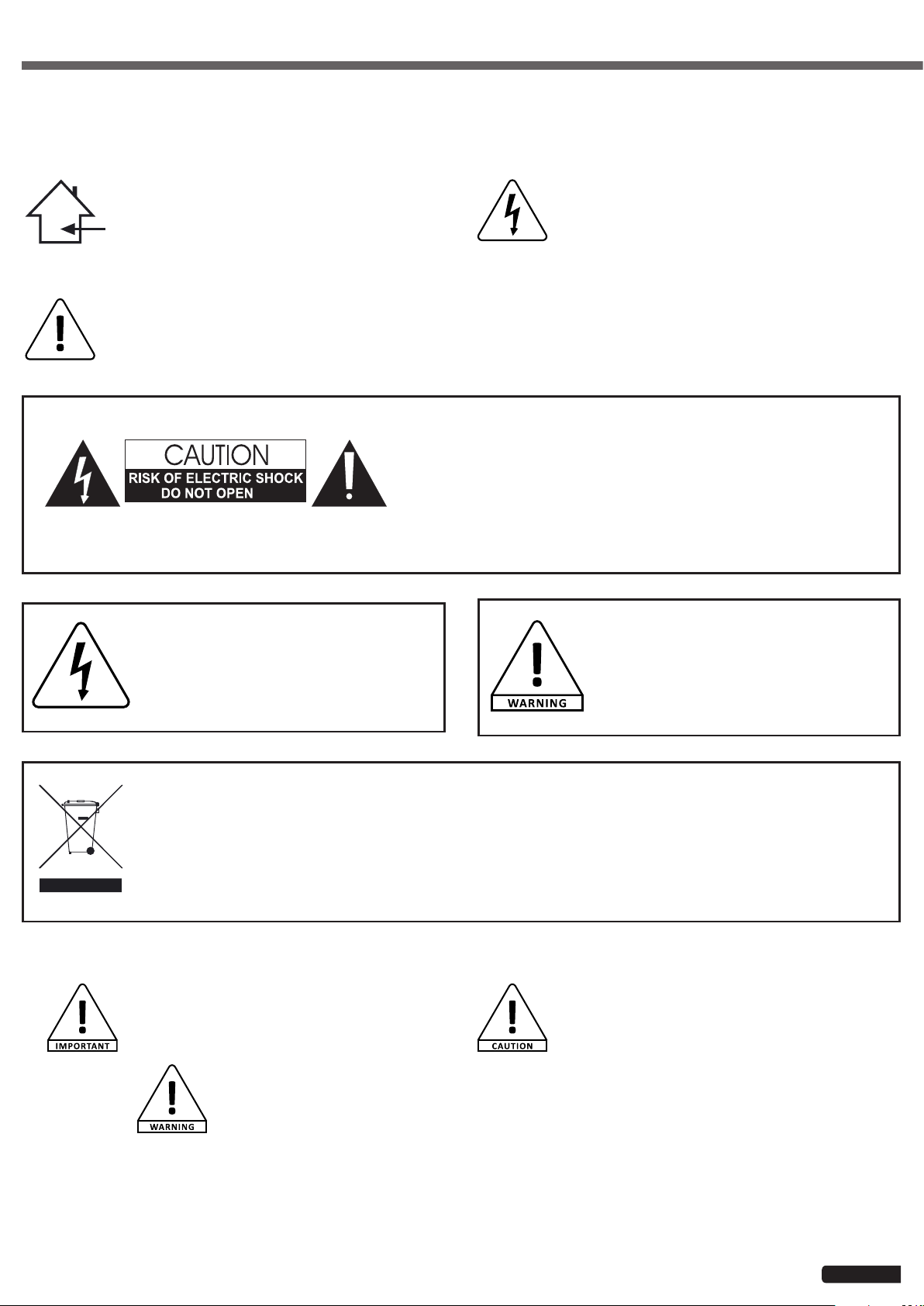

Gebruikte symbolen
Dit symbool geeft een belangrijke
veiligheidsmaatregel aan.
Het symbool WAARSCHUWING geeft een risico voor de fysieke integriteit van de gebruiker aan.
Ook kan het product beschadigd raken.
Het symbool VOORZICHTIG duidt op een risico op verslechtering
van het product.
Pagina 3
Page 4
Nederlands
Instructies en aanbevelingen
PREZONE88
– Monteerbare matrix-mixer met multi-zone en 8 ingangen en 8 uitgangen
1 - Lees zorgvuldig:
Wij adviseren ten zeerste om de veiligheidsinstructies
zorgvuldig te lezen en te begrijpen voordat u dit apparaat
gebruikt.
2 - Bewaar deze handleiding:
We raden ten zeerste aan om deze handleiding in de buurt
van het apparaat te bewaren voor toekomstig gebruik.
3 - Gebruik dit product met zorg:
We raden ten zeerste aan om alle veiligheidsinstructies in
overweging te nemen.
4 - Volg de instructies:
Volg alle veiligheidsinstructies zorgvuldig om lichamelijk
letsel of schade aan eigendom te voorkomen.
5 - Vermijd water en natte plekken:
Gebruik dit product niet in regen of in de buurt van
wastafels of andere natte plekken.
6 - Installatie:
We raden ten zeerste aan om alleen een
bevestigingssysteem of ondersteuning
te gebruiken die door de fabrikant wordt
aanbevolen of bij dit product wordt geleverd.
Volg de installatie-instructies zorgvuldig en
gebruik de juiste gereedschappen.
Zorg er altijd voor dat dit apparaat stevig is
bevestigd om trillingen en wegglijden tijdens het gebruik te
voorkomen, aangezien dit kan leiden tot lichamelijk letsel.
7 - Installatie aan plafond of muur:
Neem contact op met uw plaatselijke leverancier voor
installatie aan plafond of muur.
8 - Ventilatie:
De ventilatieopeningen zorgen voor een veilig
gebruik van dit product en voorkomen het risico
op oververhitting.
Blokkeer of bedek deze ventilatieopeningen niet,
want dit kan leiden tot oververhitting en mogelijk
lichamelijk letsel of schade aan het product.
Dit product mag nooit worden gebruikt in een afgesloten
niet-geventileerde ruimte, zoals een gesloten koffer, tenzij er
daarvoor bestemde ventilatieopeningen aanwezig zijn.
11 - Netsnoerbescherming:
Netsnoeren dienen zodanig te worden gelegd
dat er niet op gelopen kan worden of bekneld
raken door objecten die erop of ertegen worden
geplaatst, waarbij speciale aandacht moet
worden besteed aan de uitsteeksels van snoeren,
stopcontacten en het punt waar ze uit het
armatuur komen.
12 - Voorzorgsmaatregelen bij het schoonmaken:
Koppel het product los voordat u
schoonmaakwerkzaamheden uitvoert. Dit product
mag uitsluitend worden schoongemaakt met
accessoires die zijn aanbevolen door de fabrikant.
Gebruik een vochtige doek om het oppervlak af te
nemen. Was dit product niet.
13 - Lange perioden van niet-gebruik:
Ontkoppel de hoofdstroom van het apparaat gedurende
lange periodes van niet-gebruik.
14 - Binnendringen van vloeistoffen of objecten:
Laat geen voorwerpen dit product binnendringen, omdat dit
kan leiden tot een elektrische schok of brand.
Mors nooit vloeistoffen op dit product, want dit kan de
elektronische componenten binnendringen en leiden tot een
elektrische schok of brand.
15 - Dit product moet worden onderhouden wanneer:
Neem contact op met bevoegd
onderhoudspersoneel als:
- Het netsnoer of de stekker is beschadigd.
- Er voorwerpen op zijn gevallen of vloeistof in het
apparaat is gemorst.
- Het apparaat is blootgesteld aan regen of water.
- Het product niet normaal lijkt te werken.
- Het product is beschadigd.
16 - Inspectie/onderhoud:
Voer zelf nooit inspectie of onderhoud uit. Laat al
het onderhoud over aan gekwaliceerd personeel.
9 - Blootstelling aan hitte:
Langdurig contact of nabijheid met warme oppervlakken
kan leiden tot oververhitting en schade aan het product.
Houd dit product uit de buurt van warmtebronnen, zoals
verwarmingstoestellen, versterkers, kookplaten, enz.
10 - Elektrische stroomvoorziening:
Dit product kan uitsluitend op een zeer specieke spanning
worden gebruikt. De informatie staat op het label aan de
achterkant van het product.
Pagina 4
17 - Bedrijfsomgeving:
Omgevingstemperatuur en luchtvochtigheid:
+5 - +35°C; de relatieve luchtvochtigheid moet
minder zijn dan 85% (mits de ventilatieopeningen
niet worden geblokkeerd).
Gebruik dit product niet op een
niet-geventileerde, zeer vochtige of warme plaats.
Page 5
PREZONE88
– Monteerbare matrix-mixer met multi-zone en 8 ingangen en 8 uitgangen
Nederlands
2 - Introductie
Met 8 microfoon-/lijningangen en 8 mono lijnuitgangen is de PREZONE88-matrix resoluut gericht op
professionele installatie.
Elke ingang kan onafhankelijk naar elk van de acht zones worden gezonden of naar alle acht tegelijkertijd, om
maximale mogelijkheden te bieden.
3 - Algemene functies
• 8 ingangen en 8 uitgangen met volledige matrix
• 4 RJ45-connectoren voor microfoonbedieningspanelen van MIC-DESK8M en MIC-DESK16M
• Opnamesysteem voor alarmmeldingen van maximaal 60 seconden
• Koppelingssysteem waarmee tot 4 PREZONE88 serieel kunnen worden gebruikt
• Prioriteitsvolgorde Aankondiging > Alarm > Multizone-uitzending > WP8 en WS8 > WP8
• Dempcontact op alle uitgangen
• Signaalindicator voor elke zone (-30 dB)
• Weergave van uitgangsniveau per zone door middel van Vu-meter met 3 LED's
• Gebalanceerde uitgang
• 2-bands egalisatie op elke output (100 Hz and 10 kHz)
4 - Technische gegevens
Audio-uitgang 0 dB (gebalanceerd)
Microfooningang vanaf pagina
Microfooningang op afstand
Audio-ingang
EQ
Totale harmonische vervorming Minder dan 0,05%
Frequentierespons
Overspraak Meer dan 75 dB
Opnametijd 55 sec.
Seriële interface Communicatiesnelheid 9600 bps
RS-485 Communicatie-afstand Max. 300 m (UTC cat. 5)
Noodvoeding +24 V DC/350 mA
Algemene gegevens
Microfooningang vanaf wandbediening
Lijningang vanaf wandbediening
1 t/m 8 BGM-ingang
Laag: 100 Hz
Hoog: 10 kHz
Microfooningang vanaf pagina: 100 Hz - 10 kHz
Microfooningang op afstand: 100 Hz - 10 kHz
Microfooningang vanaf wandbediening:
100 Hz - 10 kHz
Microfooningang vanaf wandbediening:
60 Hz - 15 kHz
BGM: 60 Hz - 15 kHz
Voeding
Energieverbruik 35 watt
Gewicht 5,8 kg
Afmetingen 482 x 132 x 315 mm
-50 dB +/-3 dB (gebalanceerd)
-20 dB +/-3 dB (ongebalanceerd)
+/-12 dB +/-1 dB
+/- 3 dB
AC 220 - 240 V/50 - 60 Hz of
DC +24 V
Pagina 5
Page 6
Nederlands

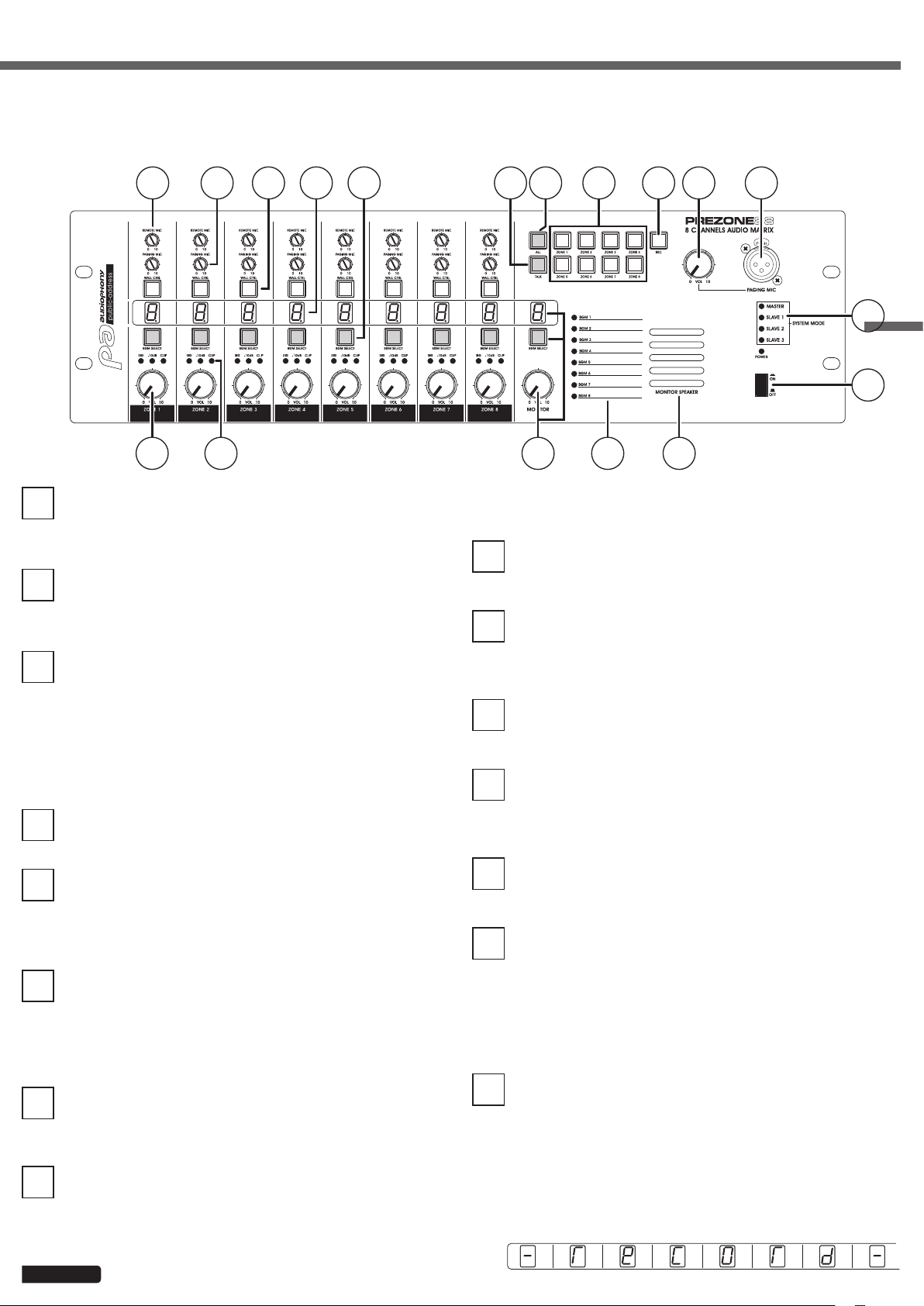

5 - Presentatie
Voorpaneel
PREZONE88
– Monteerbare matrix-mixer met multi-zone en 8 ingangen en 8 uitgangen
1
6 8 916
1
Potentiometer van REMOTE MIC
Bepaalt het signaalniveau van externe microfoons voor
elk kanaal.
2
Potentiometer van PAGING MIC
Bepaalt het signaalniveau van aankondigingsmicrofoon
voor elk kanaal.
3
WALL CTRL-regelaar
Maakt bediening van het bijbehorende kanaal mogelijk
via een WS8- of WP8-wandcontroller. Wanneer deze
selector is geactiveerd, is de knop verlicht en wordt de
kanaalbediening volledig ondersteund door de WS8
of WP8. Deze schakelaars knipperen wanneer een
muurcontroller is aangesloten.
4
Cijfers
Geven de geselecteerde uitgangszone voor elke ingang aan.
2 3 4 5
7
10111413 1512
Het ter voorbeeld geselecteerde kanaal wordt boven de
hierboven genoemde knop weergegeven.
9
MONITOR SPEAKER
Luidspreker voor voorbeluisteren.
10
Ingang van PAGING MIC
XLR-plug voor het aansluiten van een
aankondigingsmicrofoon.
11
Volume van PAGING MIC
Past het niveau van de aankondigingsmicrofoon aan.
12
De knop TALK
Hiermee kunt u een aankondiging uitzenden. Er moet
ten minste één zone geselecteerd zijn.
17
18
5
BGM SELECT-regelaar
Deze selectoren worden gebruikt om de
aankondigingsmicrofoons toe te wijzen aan een of meer
kanalen.
6
Zonepotentiometer
Met deze potentiometers kunt u het niveau van elk
kanaal aanpassen.
Als een wandcontroller, zoals de WS8 of WP8, actief is
op het kanaal, is deze potentiometer uitgeschakeld.
7
Vu-meter met LED’s
Deze LED’s geven de aanwezigheid van een signaal en
het niveau van dit signaal aan.
8
Potentiometer van MONITOR
Met deze potentiometer past u het voorbeeldniveau
aan van het kanaal dat is geselecteerd door de knop
BGM SELECT hierboven.
Pagina 6
13
De knop ALL
Hiermee kunt u alle zones selecteren.
14
Zoneknoppen
Deze knoppen worden gebruikt om de zones te
selecteren waarop u een aankondiging wilt uitzenden.
Wanneer de zone is geselecteerd, is de bijbehorende
knop verlicht. Druk nogmaals op de bijbehorende knop
om de zone te deselecteren. De verlichting gaat uit.
15
De knop REC
Deze knop wordt gebruikt om een
waarschuwingsbericht op te nemen. Dit bericht wordt
opgenomen via de PAGING MIC-microfoon op het
voorpaneel (10).
Om het opnameproces te starten, houdt u de knop
REC ingedrukt totdat deze rood oplicht. De digitale
displays tonen nu:
Page 7
PREZONE88
1
6 8 916
17
18
10111413 1512
7
2 3 4 5
– Monteerbare matrix-mixer met multi-zone en 8 ingangen en 8 uitgangen
Nederlands

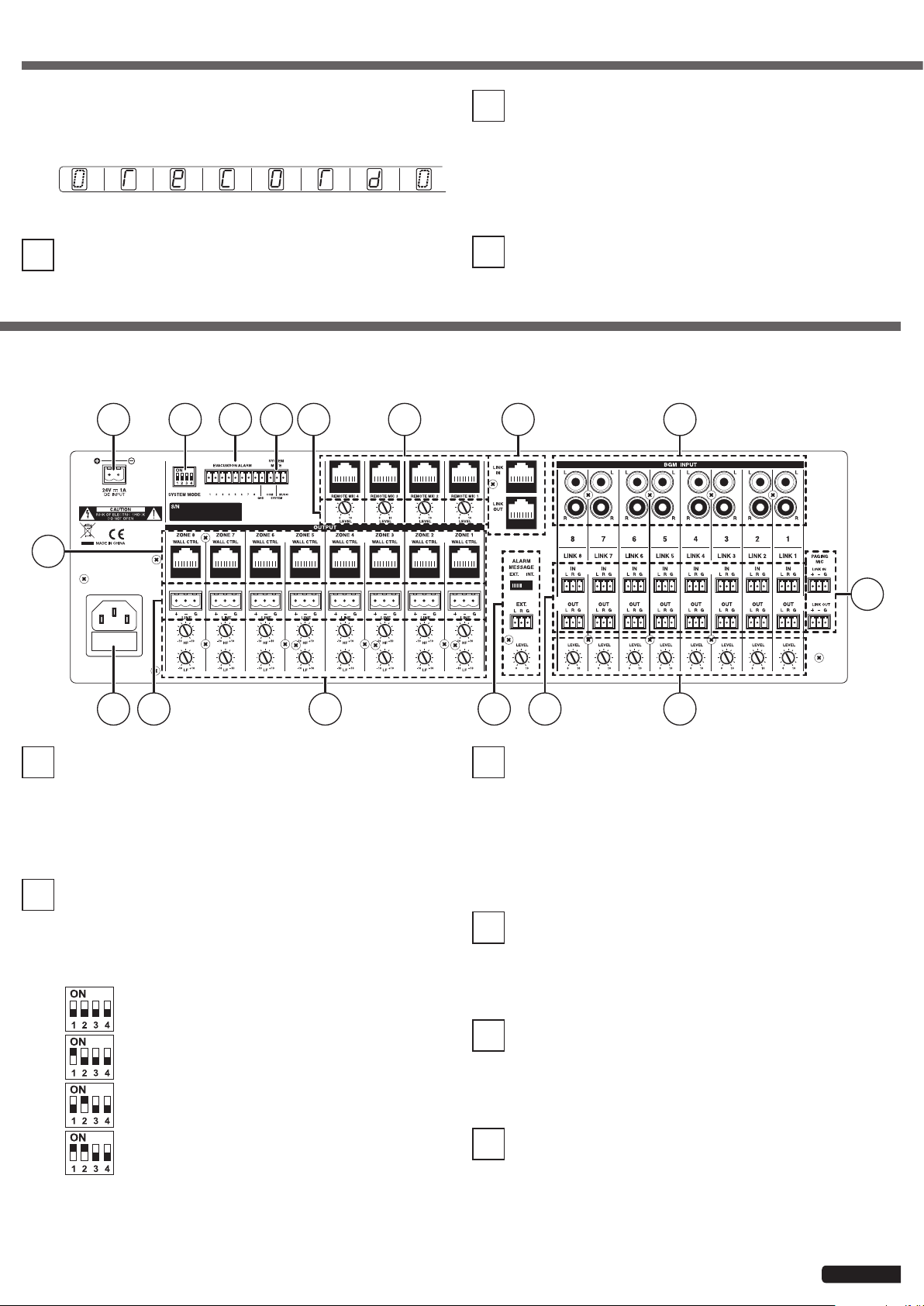

Om de opname te starten, houdt u deze toets
nogmaals ingedrukt. De twee displays aan de
uiteinden zullen rechtsom ronddraaien, zoals hieronder
weergegeven:
Om de opname te stoppen, drukt u kort op de knop REC.
16
LED’s van BGM
Deze LED’s geven een signaal voor elke ingang aan.
ACHTERPANEEL
123
4 6 8 97
17
LED’s van systeemmodus
Wanneer u meerdere PREZONE88 serieel gebruikt,
moet u de modus van elk apparaat aangeven, waarbij
de eerste altijd MASTER is. Hieronder vindt u meer
informatie over het aangeven van elke modus.
18
Aan/uit-knop
14
5 16 11
1
Alarmconnectoren
Wanneer aangesloten op rookmelders, activeren deze
connectoren automatisch het waarschuwingsbericht
dat is opgenomen in het betreffende gebied indien rook
wordt gedetecteerd.
2
DIP-schakelaars van SYSTEM MODE
Met deze DIP-schakelaars kunt u kiezen in welke
modus de PREZONE88 zal werken.
De posities van de DIP-schakelaars die met elke modus
overeenkomen, worden hieronder weergegeven:
13 1015
3
DC24V-connectoren
De PREZONE88 wordt waarschijnlijk in een openbare
ruimte geïnstalleerd en dient als een hoorbare
waarschuwingscentrale in geval van nood. Om te
voorkomen dat de stroomvoorziening ernaar wordt
onderbroken in het geval van een stroomstoring, is
deze uitgerust met een 24 V noodvoeding.
4
SYSTEM MUTE-connector
Met deze connector kunt u een droge
contactschakelaar aansluiten om alle zones op afstand
te ontkoppelen.
12
- : MASTER-modus
- : SLAVE 1-modus
- : SLAVE 2-modus
- : SLAVE 3-modus
5
Voedingsingang
Sluit de meegeleverde IEC-kabel aan op deze ingang
en sluit, nadat u de spanning hebt gecontroleerd, het
andere uiteinde aan op het elektriciteitsnet.
6
REMOTE MIC-ingangen
Deze RJ45-ingangen worden gebruikt om de
MIC-DESK8M- of MIC-DESK16Maankondigingsmicrofoons aan te sluiten.
Pagina 7
Page 8
Nederlands
PREZONE88
– Monteerbare matrix-mixer met multi-zone en 8 ingangen en 8 uitgangen
Met MIC-DESK kunt u elke zone waarop
aankondigingen worden uitgezonden afzonderlijk
selecteren.
7
Potentiometers van LEVEL REMOTE MIC
Deze potentiometers worden gebruikt om het
ingangsniveau van de aankondigingsmicrofoons aan
te passen.
8
LINK IN- en LINK OUT-connectoren
Met deze RJ45-connectoren kunt u verschillende
PREZONE88 serieel gebruiken om belangrijke berichten
van het masterapparaat op te halen.
9
De ingangen 1 t/m 8
Deze ingangen voor RCA-plug-in staan op
stereo-lijnniveau.
Het aanwezige signaalvolume op deze ingangen is
instelbaar op het voorpaneel.
10
LINK IN en LINK OUT 1 t/m 8
De LINK IN-ingangen bevinden zich op lijnniveau op
Euroblock-connectoren.
De LINK OUT-uitgangen op Euroblock-connectoren
worden gebruikt om de signalen die bij de ingang
aanwezig zijn op te halen en deze terug te sturen naar
een seriële PREZONE88-slave.
14
WALL CTRL-ingangen 1 t/m 8
Deze RJ45-ingangen worden gebruikt om de WP8- of
WS8-wandcontrollers aan te sluiten.
Met deze controllers kan elke zone op afstand worden
beheerd.
15
Lijnuitgangen 1 t/m 8
Sluit versterkers op deze uitgangen aan om
luidsprekers te voeden.
Het signaalniveau op deze uitgangen is instelbaar op
het voorpaneel door middel van de potentiometers van
de zones 1 t/m 8.
16
Uitgangsegalisatie 1 t/m 8
De kanalen bevatten dual-band signaalegalisatie. Met
deze potentiometers kunt u de lage tonen (LOW) en
hoge tonen (HIGH) in het uitgangssignaal van elk kanaal
toe of af laten nemen.
- HIGH (hoge frequentieregeling): Met deze knop kunt
u het niveau van de hoge tonen van het bijbehorende
kanaal regelen met een variatie tussen +10 en -10 dB
bij 10 kHz.
- LOW (lage frequentieregeling): Met deze knop kunt
u het niveau van de lage tonen van het bijbehorende
kanaal regelen met een variatie tussen +10 en -10 dB
bij 100 Hz.
11
Potentiometers van de versterking
Met deze potentiometers op alle ingangen kunt u het
niveau van het binnenkomende signaal op elke ingang
aanpassen.
12
PAGING MIC IN- en OUT-connectoren
Deze connectoren maken het mogelijk om enerzijds
een aankondigingsmicrofoon aan te sluiten en
anderzijds om dit aankondigingssignaal op te halen
en terug te sturen naar een andere PREZONE88. Deze
ingang heeft voorrang op alle andere.
13
ALARM MESSAGE-zone
1 - EXT/INT-schakelaar: Hiermee kunt u kiezen of het
alarmbericht intern of extern is op de PREZONE88.
2 - EXT-connector: Hiermee kunt u een externe
box aansluiten waarop het waarschuwingsbericht is
opgeslagen.
3 - Potentiometer van LEVEL: Hiermee kunt u
het niveau van het externe waarschuwingsbericht
aanpassen.
Pagina 8
Page 9
PREZONE88
– Monteerbare matrix-mixer met multi-zone en 8 ingangen en 8 uitgangen
Nederlands

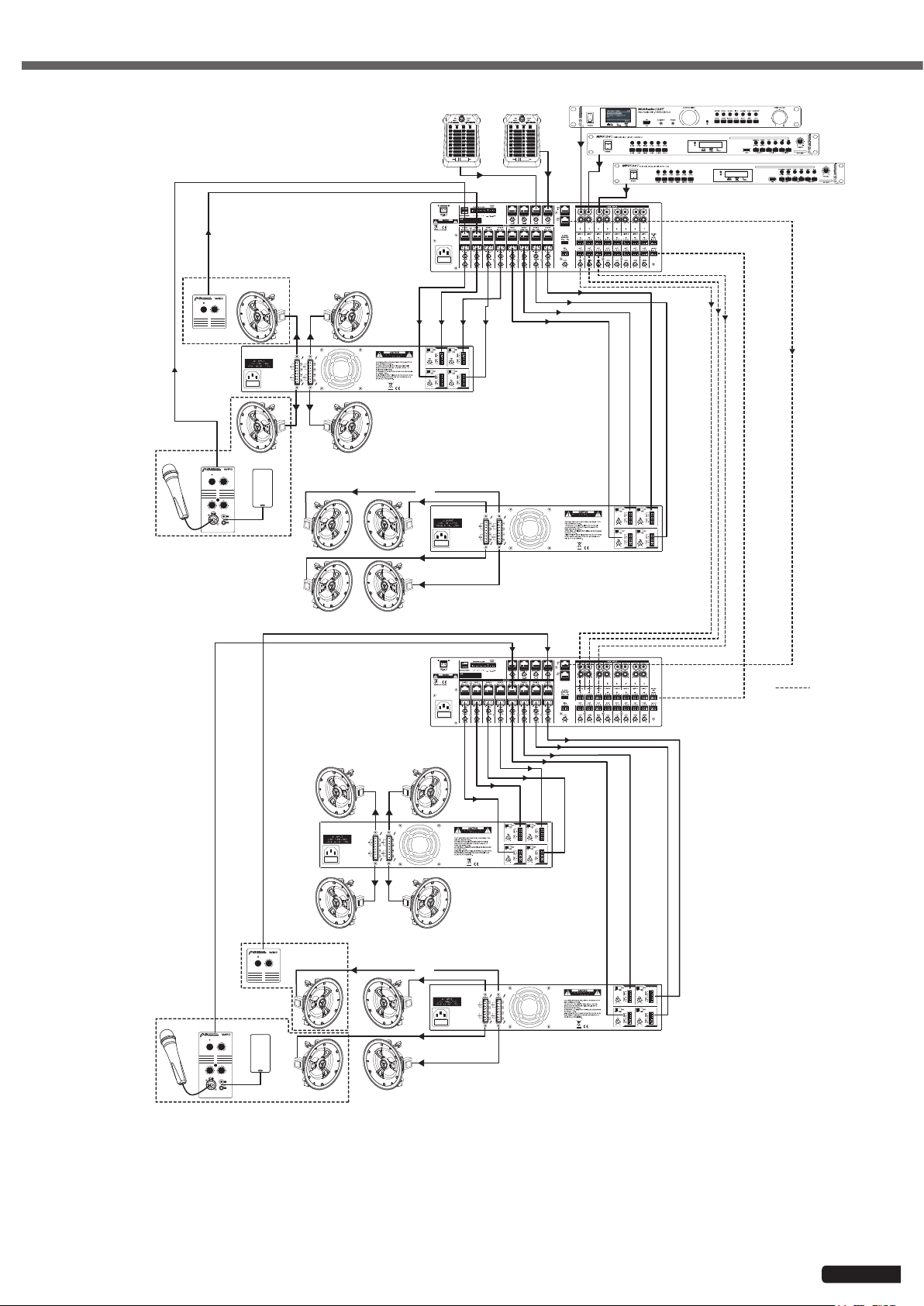

MIC
WP8
MICDESK16MMICDESK16M
WEBRADIO#1
MPU130T
WEBRADIO#2
PREZONE88 MASTER
ZONE 7
SOURCE SELECTOR
ON
5
4
6
3
7
2
8
1
SELECT VOL
0 10
BGM 1
BGM 5
BGM 6
BGM 2
BGM 7
BGM 3
BGM 8
BGM 4
WS8
ZONE 5
MASTER SLAVE LINK
AMP4120
ZONE 6
ZONE 1ZONE 3
100V
BGM 1
BGM 2
BGM 3
BGM 4
ON
5
4
3
2
1
SELECT VOL
MIC
VOL
MIC LINE
AUDIO IN & SOURCE SELECTOR
6
7
8
0 10
BGM 5
BGM 6
BGM 7
BGM 8
MIC/LINE ACTIVE
LINE
0 100 10
VOL
SMARTPHONE
ZONE 8
AMP4120
ZONE 2ZONE 4
ZONE 15
PREZONE88 SLAVE
ZONE 13
Partie esclave
Slave zone
AMP4120
ZONE 14ZONE 16
SOURCE SELECTOR
ON
5
4
6
3
7
2
WS8
8
1
SELECT VOL
0 10
BGM 1
BGM 5
BGM 6
BGM 2
BGM 7
BGM 3
BGM 8
BGM 4
ZONE 11ZONE 9
100V
MIC
WP8
BGM 1
BGM 2
BGM 3
BGM 4
4
3
2
1
SELECT VOL
MIC
VOL
AUDIO IN & SOURCE SELECTOR
ON
5
6
7
8
0 10
BGM 5
BGM 6
BGM 7
BGM 8
MIC/LINE ACTIVE
LINE
0 100 10
VOL
MIC LINE
SMARTPHONE
ZONE 12
AMP4240
ZONE 10
Pagina 9
Page 10
Aangezien AUDIOPHONY® de uiterste zorg aan haar producten besteedt om te zorgen dat u uitsluitend de best mogelijke kwaliteit
krijgt, kunnen onze producten zonder voorafgaande kennisgeving worden gewijzigd. Daarom kunnen de technische specificaties en de
fysieke configuratie van de producten afwijken van de illustraties.
Zorg dat u het laatste nieuws over en de nieuwste updates van de AUDIOPHONY®-producten ontvangt via www.audiophony.com
AUDIOPHONY® is een handelsmerk van HITMUSIC S.A.S - Zone Cahors sud - 46230 FONTANES - FRANKRIJK
Loading...
