GEBRUIKERSHANDLEIDING
H11017 - Versie 1/12-2019
Page 2
Nederlands
1 - Veiligheidsinformatie
Belangrijke veiligheidsinformatie
PMX34
- mixer met 3 ingangen/4 uitgangen en multimediaspeler
Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis.
Gebruik het niet op natte of extreem koude/hete plekken. Het niet
naleven van deze veiligheidsinstructies kan resulteren in brand,
elektrische schokken, verwonding of schade aan dit product of
andere eigendommen.
Onderhoudsprocedures moeten worden uitgevoerd door
een door CONTEST geautoriseerde technische dienst.
Onze veiligheidsinstructies moeten tijdens fundamentele
schoonmaakwerkzaamheden zorgvuldig worden opgevolgd.
WAARSCHUWING:
gebruiker kunnen worden gerepareerd. Open de behuizing niet en verricht zelf
geen onderhoud. In het onwaarschijnlijke geval dat uw apparaat moet worden
onderhouden, neemt u contact op met uw dichtstbijzijnde leverancier.
Gebruik geen contactdoos, verlengsnoer of ander verbindingssysteem zonder
te controleren dat deze perfect geïsoleerd zijn en geen defecten vertonen, om
een elektrische storing te voorkomen.
Elektrocutiegevaar
Gebruik geen verlengsnoeren, contactdoos of ander
verbindingssysteem, zonder te controleren dat metalen
onderdelen volledig buiten bereik zijn, om elektrische
schokken te voorkomen.
Dit product bevat niet-geïsoleerde elektrische componenten.
Voer geen onderhoudswerkzaamheden uit indien ingeschakeld,
omdat dit kan leiden tot elektrische schokken.
Dit apparaat bevat geen onderdelen die door de
Geluidsniveaus
Onze audio-oplossingen leveren belangrijke
geluidsdrukniveaus (SPL) die schadelijk
kunnen zijn voor de gezondheid van de mens
bij blootstelling gedurende lange perioden. Blijf
uit de buurt van werkende luidsprekers.
Gebruikte symbolen
Dit symbool geeft een belangrijke veiligheidsmaatregel aan.
Pagina 2
Uw apparaat recyclen
• Aangezien HITMUSIC zeer betrokken is bij het milieu, brengen we alleen schone, ROHS-conforme producten op de markt.
• Wanneer dit product het einde van zijn levensduur heeft bereikt, brengt u het naar een door de lokale autoriteiten aangewezen verzamelpunt.
De gescheiden inzameling en recycling van uw product draagt bij aan het behoud van natuurlijke hulpbronnen en zorgt ervoor dat het wordt
gerecycleerd op een manier die de menselijke gezondheid en het milieu beschermt.
Het symbool VOORZICHTIG duidt op een risico op verslechtering van
het product.
Het symbool WAARSCHUWING geeft een risico voor de fysieke integriteit van de gebruiker aan.
Ook kan het product beschadigd raken.
Page 3
PMX34
- mixer met 3 ingangen/4 uitgangen en multimediaspeler
Instructies en aanbevelingen
Nederlands
1 - Lees zorgvuldig:
Wij adviseren ten zeerste om de veiligheidsinstructies
zorgvuldig te lezen en te begrijpen voordat u dit apparaat
gebruikt.
2 - Bewaar deze handleiding:
We raden ten zeerste aan om deze handleiding in de buurt
van het apparaat te bewaren voor toekomstig gebruik.
3 - Gebruik dit product met zorg:
We raden ten zeerste aan om alle veiligheidsinstructies in
overweging te nemen.
4 - Volg de instructies:
Volg alle veiligheidsinstructies zorgvuldig om lichamelijk
letsel of schade aan eigendom te voorkomen.
5 - Vermijd water en natte plekken:
Gebruik dit product niet in regen of in de buurt van
wastafels of andere natte plekken.
6 - Installatie:
Zorg er altijd voor dat dit apparaat stevig is bevestigd om
trillingen en wegglijden tijdens het gebruik te voorkomen,
aangezien dit kan leiden tot lichamelijk letsel.
7 - Installatie aan plafond of muur:
Neem contact op met uw plaatselijke leverancier voor
installatie aan plafond of muur.
8 - Ventilatie:
mogelijk lichamelijk letsel of schade aan het product. Dit
product mag nooit worden gebruikt in een afgesloten nietgeventileerde ruimte, zoals een gesloten koffer, tenzij er
daarvoor bestemde ventilatieopeningen aanwezig zijn.
9 - Blootstelling aan hitte:
Langdurig contact of nabijheid met warme oppervlakken
kan leiden tot oververhitting en schade aan het product.
Houd dit product uit de buurt van warmtebronnen, zoals
verwarmingstoestellen, versterkers, kookplaten, enz.
10 - Elektrische stroomvoorziening:
Dit product kan uitsluitend op een zeer specieke spanning
worden gebruikt. De informatie staat op het label aan de
achterkant van het product.
We raden ten zeerste aan om alleen een
bevestigingssysteem of ondersteuning
te gebruiken die door de fabrikant wordt
aanbevolen of bij dit product wordt geleverd.
Volg de installatie-instructies zorgvuldig en
gebruik de juiste gereedschappen.
De ventilatieopeningen zorgen voor een veilig
gebruik van dit product en voorkomen het risico
op oververhitting.
Blokkeer of bedek deze ventilatieopeningen
niet, want dit kan leiden tot oververhitting en
11 - Netsnoerbescherming:
armatuur komen.
12 - Voorzorgsmaatregelen bij het schoonmaken:
oppervlak af te nemen. Was dit product niet.
13 - Lange perioden van niet-gebruik:
Ontkoppel de hoofdstroom van het apparaat gedurende
lange periodes van niet-gebruik.
14 - Binnendringen van vloeistoffen of objecten:
Laat geen voorwerpen dit product binnendringen, omdat dit
kan leiden tot een elektrische schok of brand.
Mors nooit vloeistoffen op dit product, want dit kan de
elektronische componenten binnendringen en leiden tot een
elektrische schok of brand.
15 - Dit product moet worden onderhouden wanneer:
16 - Inspectie/onderhoud:
17 - Bedrijfsomgeving:
Netsnoeren dienen zodanig te worden gelegd
dat er niet op gelopen kan worden of bekneld
raken door objecten die erop of ertegen worden
geplaatst, waarbij speciale aandacht moet
worden besteed aan de uitsteeksels van snoeren,
stopcontacten en het punt waar ze uit het
Koppel het product los voordat u
schoonmaakwerkzaamheden uitvoert. Dit
product mag uitsluitend worden schoongemaakt
met accessoires die zijn aanbevolen door de
fabrikant. Gebruik een vochtige doek om het
Neem contact op met bevoegd
onderhoudspersoneel als:
- Het netsnoer of de stekker is beschadigd.
- Er voorwerpen op zijn gevallen of vloeistof in
het apparaat is gemorst.
- Het apparaat is blootgesteld aan regen of water.
- Het product niet normaal lijkt te werken.
- Het product is beschadigd.
Voer zelf nooit inspectie of onderhoud uit.
Laat al het onderhoud over aan gekwaliceerd
personeel.
Omgevingstemperatuur en luchtvochtigheid: +5 +35°C; de relatieve luchtvochtigheid moet minder
zijn dan 85% (mits de ventilatieopeningen niet
worden geblokkeerd).
Gebruik dit product niet op een nietgeventileerde, zeer vochtige of warme plaats.
Pagina 3
Page 4
PMX34
Nederlands
- mixer met 3 ingangen/4 uitgangen en multimediaspeler
2 - Introductie
Met 2 microfoon-/lijningangen en 2 stereo-ingangen is de PMX34 mixer/voorversterker resoluut gericht op
professionele installatie.
Elke ingang kan onafhankelijk naar elk van de 4 zones worden gezonden of naar alle 4 tegelijkertijd, om
maximale mogelijkheden te bieden.
3 - Functies
• 2 gebalanceerde microfoon-/lijningangen op Euroblocks-connectoren
• 1 USB/SD/Bluetooth-multimediaspeler
• 4 gebalanceerde mono- of stereo-uitgangen op Euroblocks-connectoren
• Prioriteitsmicrofoon
• Fantoomvoeding op ingangen 1 en 2
• Versterkings- en toonregeling (3-bands) op kanalen 1 en 2
• Versterkingsregeling op alle ingangen
• RJ45-connector voor bedieningspaneel van microfoon
• Dempcontact mogelijk op uitgangen 1 t/m 4
• Toewijzing van zones 1 t/m 4 op elk ingangskanaal
• Signaal- en piekweergave op elk ingangskanaal
• Weergave van uitgangsniveau per zone door middel van Vu-meter met 3 LED's
4 - Technische gegevens
Vermogen en uitgangsimpedantie Gebalanceerde uitgangen OUTPUT 1 t/m 4 0 dB / 600 Ohm
Ingangsgevoeligheden
Totale harmonische vervorming Minder dan 0,1%
Frequentierespons 20 Hz - 20 KHz +/- 1 dB
Egalisatie van ingangen 1 en 2
Uitgangsegalisatie
Overspraak Meer dan 70 dB
Fantoomvoeding +/-15 V DC (kanalen 1 en 2)
Noodvoeding +24 V DC/350 mA
Algemene gegevens
Pagina 4
Microfoonkanalen - 50 dB - -16 dB / 20 kOhm
Lijnkanalen - 20 dB - +4 dB / 20 kOhm
HOOG (12 kHz) +/-15 dB
MIDDEN (2,5 kHz) +/-15 dB
LAAG (80 Hz) +/-15 dB
HOOG (10 kHz) +/-15 dB
LAAG (100 Hz) +/-15 dB
Voeding AC 220 - 240 V/50 - 60 Hz of +24 V DC
Energieverbruik 20 watt
Gewicht 3,5 kg
Afmetingen 482 x 44 x 320 mm
Page 5
PMX34
1
2 3 6
10 15119
4 5 7 13 14128
- mixer met 3 ingangen/4 uitgangen en multimediaspeler
5 - Presentatie

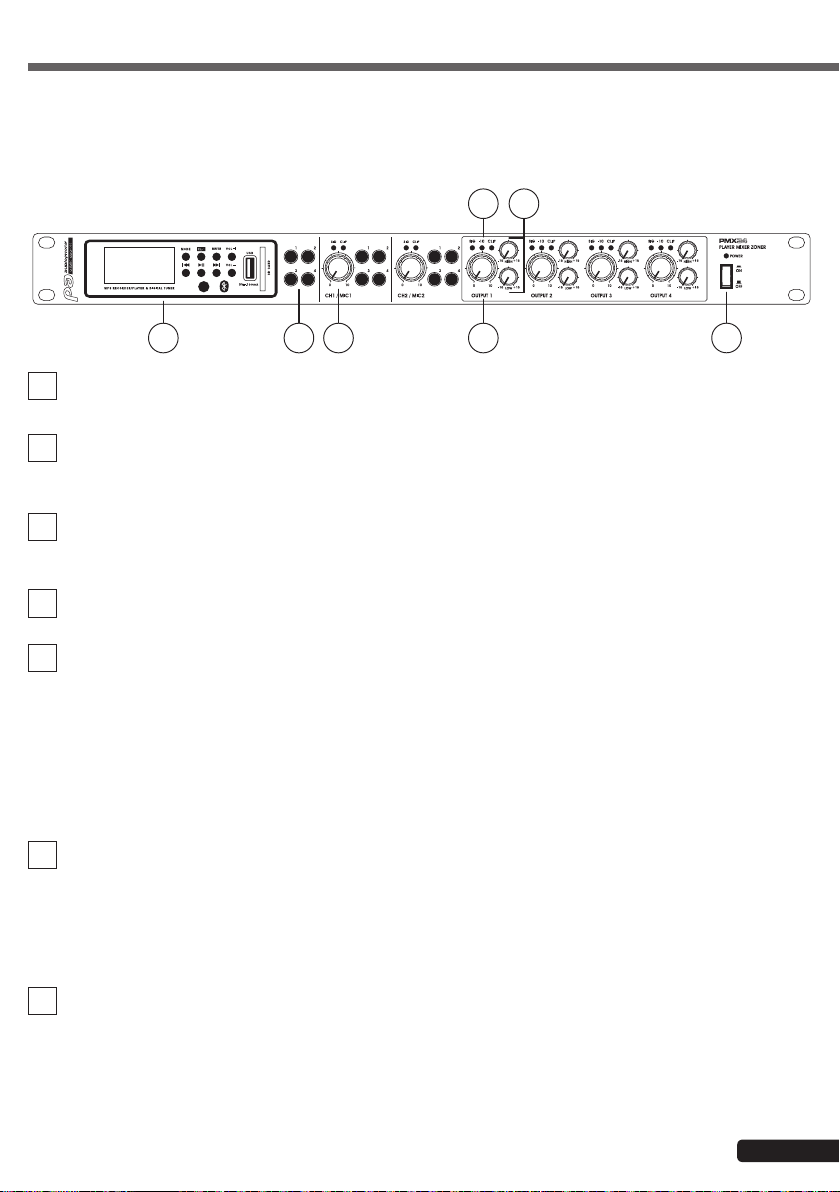

Voorpaneel
Nederlands
6
5
1 2 3
1
Multimediaspeler
Bekijk de volledige beschrijving op de volgende pagina.
2
Uitgangskanaalselectoren
Elk ingangskanaal kan aan een (of beide) uitgang(en)
worden toegewezen.
3
De niveaus van ingangen 1 t/m 4 instellen
Deze ingangen kunnen worden gebruikt om een bron op
lijnniveau of een bron op microfoonniveau aan te sluiten.
4
Volumeregeling van uitgangen 1 t/m 4
5
LED-indicatoren van uitgang
- SIG: Deze LED geeft aan of er een uitgangssignaal
aanwezig is.
- -10dB: Deze LED geeft het minimale niveau van het
uitgangssignaal aan.
- CLIP: Dit geeft een uitgangsniveau aan dat bij de
uitgang te hoog is.
We raden ten zeerste aan om korte knipperingen van
deze LED’s niet te overschrijden om geluidsvervormingen
te voorkomen.
6
Uitgangsegalisatie
- HIGH (hoge frequentieregeling): Hiermee kunt u de
hoge tonen van het uitgangssignaal aanpassen van -15
naar +15 dB bij 12 kHz.
- LOW (lage frequentieregeling): Hiermee kunt u de lage
tonen van het uitgangssignaal aanpassen van -15 naar
+15 dB bij 12 kHz.
4
7
7
Aan/uit-knop
Zet het apparaat aan of uit. Wanneer het aanstaat,
brandt de bijbehorende LED.
Pagina 5
Page 6
Nederlands

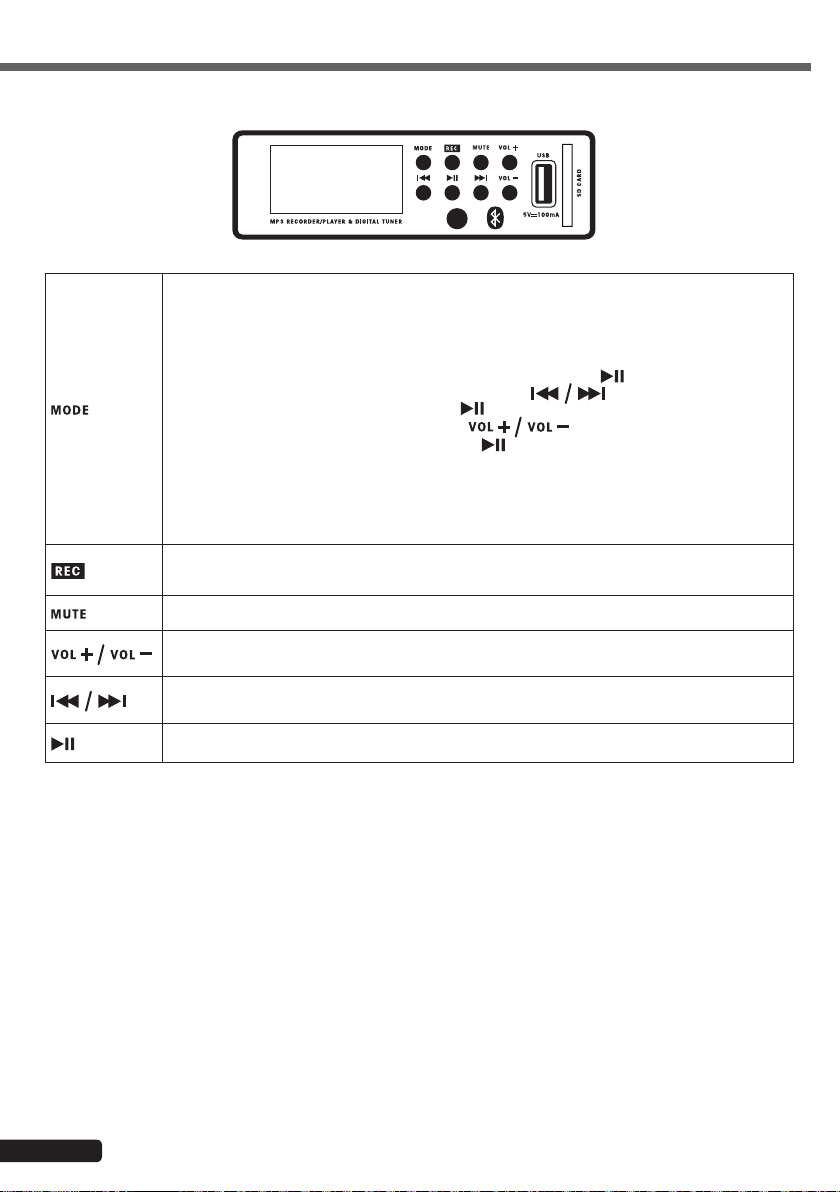

Multimediaspeler/-recorder
1 - Hiermee zet u de speler aan.
2 - Hiermee kunt u overschakelen van de ene bron naar de ander: Radio / SD / USB / Bluetooth
3 - Hiermee zet u de speler in de opnamemodus.
4 - Geeft u toegang tot de systeeminstellingen:
Om de submenu's voor systeeminstellingen te openen, drukt u op .
Om een van de submenu's te selecteren, gebruikt u de -toetsen.
Om de submenu's te openen, gebruikt u de -toets.
Om de waarden te veranderen, gebruikt u de -toets.
Om de wijzigingen te bevestigen, gebruikt u de -toets.
Achtergrondverlichting: Aanpassing van achtergrondverlichting
Taal: Taalkeuze
Contrast (Contrast): Aanpassing van contrast
Firmwareversie: Interne rmwareversie
Exit: Het menu sluiten
Hiermee kunt u de opname starten op de huidige media.
De speler neemt alleen de bron van ingang 1 op.
Dempt de uitvoer zonder de speler uit te schakelen
PMX34
- mixer met 3 ingangen/4 uitgangen en multimediaspeler
Pagina 6
Hiermee kunt u het uitgangsniveau van de speler verhogen of verlagen.
Hiermee kunt u overschakelen van het ene nummer naar het ander
Hiermee kunt u het afspelen starten of pauzeren
Page 7
PMX34
- mixer met 3 ingangen/4 uitgangen en multimediaspeler
Achterpaneel

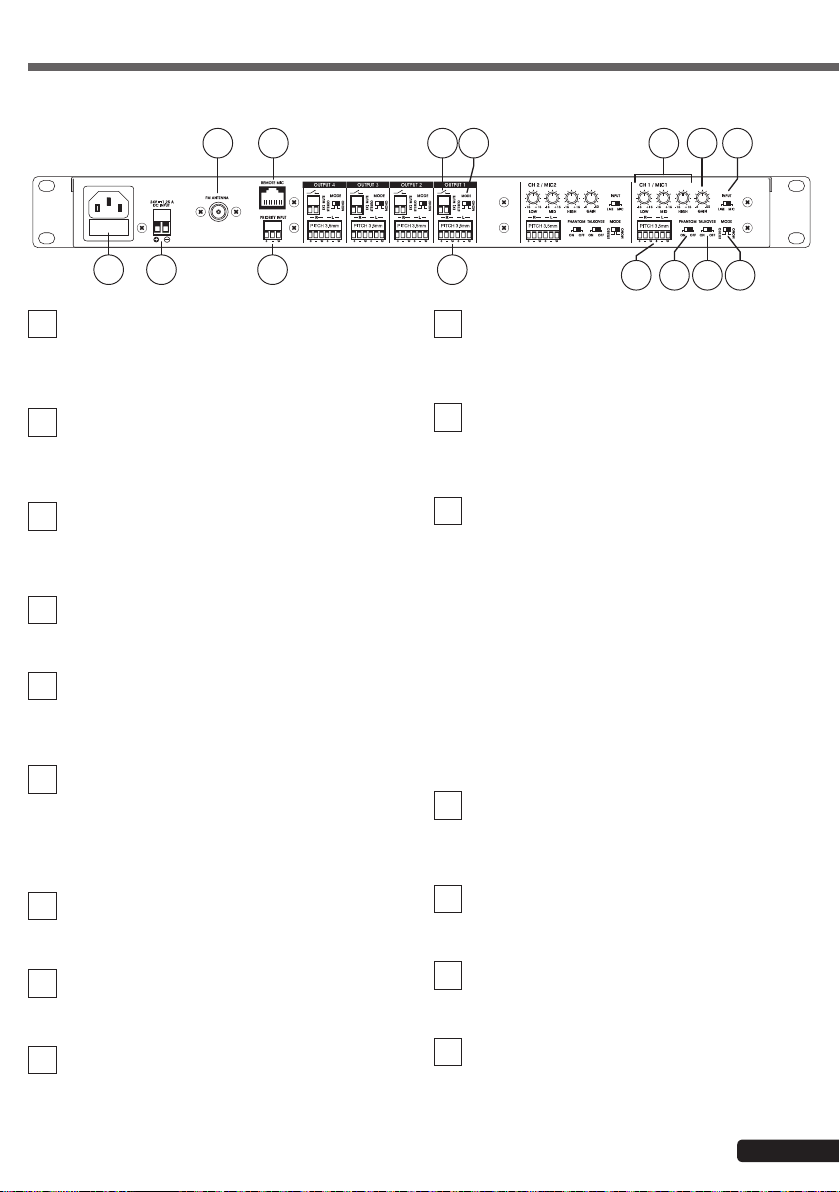

1
4 5 7 13 14128
2 3 6
Nederlands
10 15119
1
Stroomaansluiting
Sluit hier het meegeleverde IEC-netsnoer aan en steek
vervolgens het andere uiteinde in een stopcontact,
nadat u de spanning hebt gecontroleerd.
2
DC24V-connector
De MX44 kan op een openbare plaats worden opgesteld
en in geval van nood als waarschuwingscentrum fungeren.
Hiertoe is het voorzien van een 24 V reservevoeding.
3
PRIORITEITSINGANG
Deze ingang heeft voorrang op alle andere. Als er een
signaal aanwezig is op deze ingang, worden alle andere
ingangen gedempt.
4
FM-antenne-connector
Sluit de meegeleverde kabel aan op deze connector;
Impedantie: 75 Ohm.
5
MICROFOON OP AFSTAND
Hier kunt u MIC-DESK4-omroeper aansluiten.
Dankzij uw MIC-DESK4 kunt u elke zone afzonderlijk
selecteren voor openbare aankondigingen.
6
Lijnuitgangen
Sluit een versterker op deze uitgangen aan om
luidsprekers te voeden.
Het signaalniveau op deze uitgangen is instelbaar op
het voorpaneel door middel van de potentiometers in de
zones van OUTPUT 1, 2, 3 en 4.
7
EXT. MUTE-connectoren
Met deze connectoren kunt u een contact aansluiten om
de overeenkomstige uitgang te dempen.
8
STEREO/MONO-schakelaar voor uitgangen
Met deze schakelaars kunnen de stereo-ingangen
worden samengevoegd in twee identieke kanalen.
9
Connectoren van ingang 1 en 2
Deze ingangen staan op stereo-lijn- of microfoonniveau.
Het aanwezige signaalvolume op deze ingangen is
instelbaar op het voorpaneel.
10
Fantoomschakelaars
Met deze schakelaars kunt u +15 V DC fantoomvoeding
aan microfoonkanalen 1 en 2 toevoegen om
condensatormicrofoons aan te sluiten.
11
Talkoverschakelaar
Deze schakelaars worden gebruikt om de signalen op
de ingangen 1 tot 3 te verzwakken wanneer een signaal
aanwezig is op de ingangen 1 en 2.
12
Egalisatie van kanalen 1 en 2
Deze kanalen hebben een 3-wegs signaalegalisatie.
Met deze knoppen kunt u de lage tonen toe of af laten
nemen. (LOW), middenfrequenties (MID) en hoge tonen
(HIGH) van elk binnenkomend signaal.
Microfoonkanalen hebben uitsluitend de volgende
instellingen.
- HIGH (hoge frequentieregeling): Hiermee kunt u de
hoge tonen van het bijbehorende kanaal aanpassen van
-15 naar +15 dB bij 12 kHz.
- MID (middenfrequentieregeling): Hiermee kunt u
de middenfrequenties van het bijbehorende kanaal
aanpassen van -15 naar +15 dB bij 2,5 kHz.
- LOW (lage frequentieregeling): Hiermee kunt u de lage
tonen van het bijbehorende kanaal aanpassen van -15
naar +15 dB bij 80 Hz.
13
Potentiometer van de versterking
Met deze potentiometers op alle ingangen kunt u het
niveau van het binnenkomende signaal op elke ingang
aanpassen.
11
Connectoren van ingang 1 en 2
Deze connectoren worden gebruikt om signalen op
lijn- of microfoonniveau op aan te sluiten.
14
MIC/LINE-schakelaars voor ingangen 1 en 2
Met deze schakelaars kunt u het ingangsniveau (lijn of
microfoon) van kanalen 1 en 2 selecteren.
14
STEREO/MONO-ingangsschakelaars
Met deze schakelaars kan een monosignaal dat bij de
ingang aanwezig is, zowel op het rechter als op het
linker kanaal van de uitgangen worden verzonden.
Pagina 7
Page 8
Nederlands

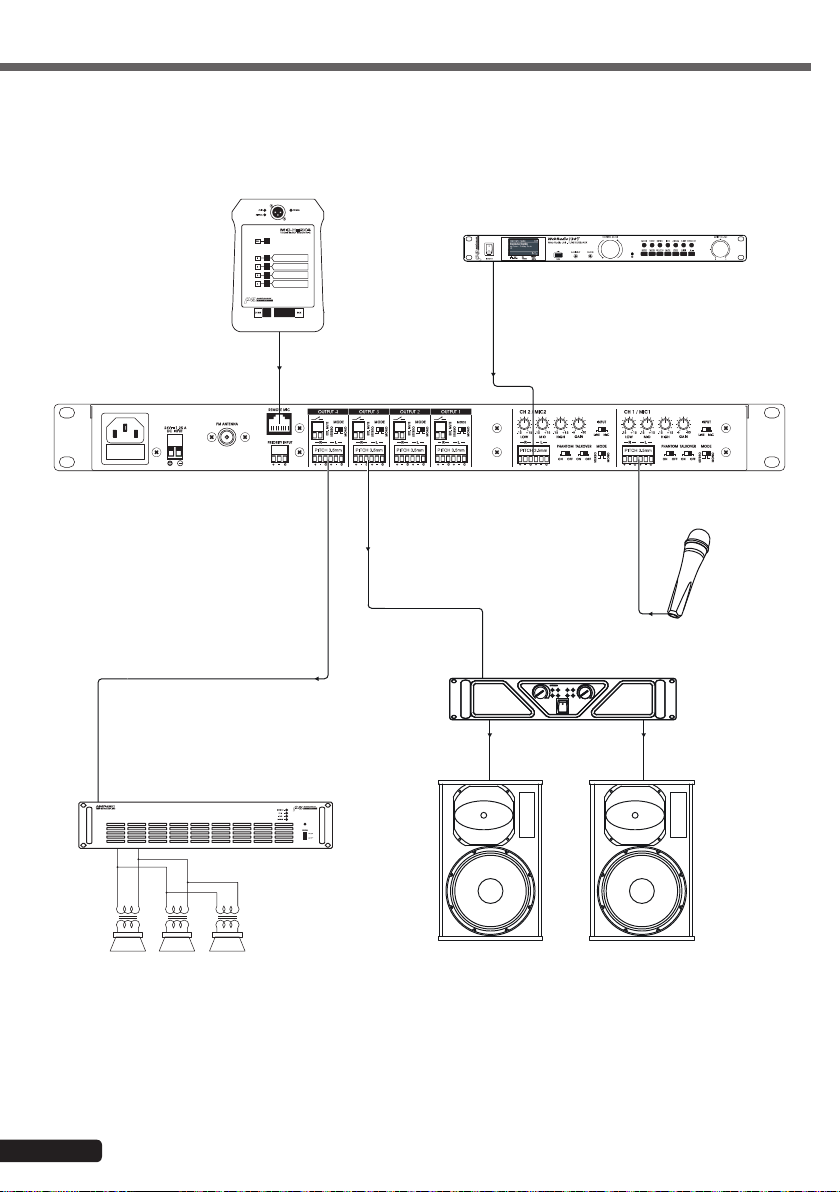

6 - Bedradingsprincipe
MIC-DESK4 voor aankondigingen
via zones 1 t/m 4
PMX34
- mixer met 3 ingangen/4 uitgangen en multimediaspeler
Webradio
Pagina 8
AMP480
Monokanaalversterker
100 V op lijnniveau
Luidsprekers van 100 V op
lijnniveau
Microfoon
8 Ω luidsprekers
Page 9
Aangezien AUDIOPHONY® de uiterste zorg aan haar producten besteedt om te zorgen dat u uitsluitend de best mogelijke kwaliteit
krijgt, kunnen onze producten zonder voorafgaande kennisgeving worden gewijzigd. Daarom kunnen de technische specificaties en de
fysieke configuratie van de producten afwijken van de illustraties.
Zorg dat u het laatste nieuws over en de nieuwste updates van de AUDIOPHONY®-producten ontvangt via www.audiophony.com
AUDIOPHONY® is een handelsmerk van HITMUSIC S.A.S - Zone Cahors sud - 46230 FONTANES - FRANKRIJK
Loading...
