Audiophony PHP510 5 inch projectieluidspreker 10 watt wit - 100 V (per stuk) Handleiding Audiophony PHP510 Nederlands

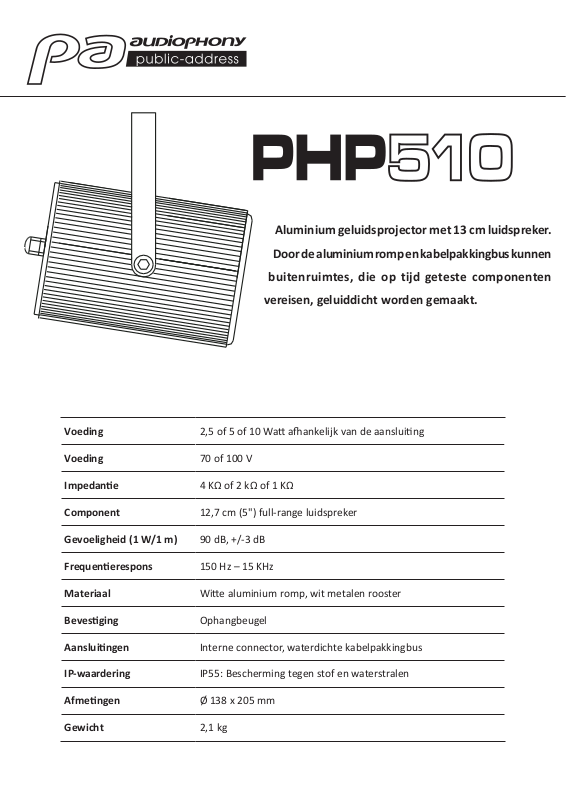

Aluminium geluidsprojector met 13 cm luidspreker.

Door de aluminium romp en kabelpakkingbus kunnen

buitenruimtes, die op tijd geteste componenten

vereisen, geluiddicht worden gemaakt.

Voeding 2,5 of 5 of 10 Wa aankelijk van de aansluing

Voeding 70 of 100 V

Impedane 4 KΩ of 2 kΩ of 1 KΩ

Component 12,7 cm (5") full-range luidspreker

Gevoeligheid (1 W/1 m) 90 dB, +/-3 dB

Frequenerespons 150 Hz – 15 KHz

Materiaal Wie aluminium romp, wit metalen rooster

Bevesging Ophangbeugel

Aansluingen Interne connector, waterdichte kabelpakkingbus

IP-waardering IP55: Bescherming tegen stof en waterstralen

Afmengen Ø 138 x 205 mm

Gewicht 2,1 kg

Bekabeling

Blauw: Gemeenschappelijk

Groen: 2,5 watt (4 KΩ)

Geel: 5 watt (2 KΩ)

Rood: 10 watt (1 KΩ)

Links staat een voorbeeld van bedrading voor een geselecteerd vermogen
van 10 watt.

Het vermogen van de SHP510 plafondluidspreker wordt
bepaald door de kabels die op de versterker worden
aangesloten.
De kleurcode links toont de verschillende beschikbare
vermogens, afhankelijk van de kleur van de kabel.
Let erop dat de som van het vermogen van alle op de
versterker aangesloten luidsprekers het maximale vermogen
van de versterker niet overschrijdt.

1 - Sluit de zwarte kabel aljd aan op de aansluitklem "COM"
op het blok voor de uitgangsaansluingen op de versterker.
2 - Selecteer de kabel van de kleur die overeenkomt met
het gewenste vermogen.
3 - Sluit de geselecteerde kabel aan op de aansluitklem 100 V
op het blok voor de uitgangsaansluingen op de versterker.

Opgelet: Gevaarlijke spanning

De luidsprekers moeten als laatste op de

versterker worden aangesloten.

Schakel de versterker in, wanneer de

installatie is voltooid en gecontroleerd

Casestudy

Afmengen

Kabeldoos

Plafond

PHP510 #1 PHP510 #2 PHP510 #n

Bron/versterker

Opgelet: De som van het vermogen van alle aangesloten
luidsprekers mag het maximale vermogen van de versterker niet
overschrijden.

225 mm

138 mm

205 mm

Aangezien AUDIOPHONY® de uiterste zorg aan haar producten besteedt om te zorgen dat u uitsluitend de best mogelijke kwaliteit krijgt, kunnen onze producten zonder
voorafgaande kennisgeving worden gewijzigd. Daarom kunnen de technische specificaties en de fysieke configuratie van de producten afwijken van de illustraties.
Zorg dat u het laatste nieuws over en de nieuwste updates van de AUDIOPHONY®-producten ontvangt via www.audiophony.com
