MX82
1 - Veiligheidsinformatie
Belangrijke veiligheidsinformatie
- Monteerbare mixer/voorversterker met multi-zone en 8 ingangen en 2 uitgangen
Dit apparaat is uitsluitend bedoeld voor gebruik
binnenshuis. Gebruik het niet op natte of extreem
koude/hete plekken. Het niet naleven van deze
veiligheidsinstructies kan resulteren in brand,
elektrische schokken, verwonding of schade aan dit
product of andere eigendommen.
Onderhoudsprocedures moeten worden uitgevoerd
door een door CONTEST geautoriseerde technische
dienst. Onze veiligheidsinstructies moeten tijdens
fundamentele schoonmaakwerkzaamheden
zorgvuldig worden opgevolgd.
WAARSCHUWING: Dit apparaat bevat geen onderdelen die door
de gebruiker kunnen worden gerepareerd. Open de behuizing niet
en verricht zelf geen onderhoud. In het onwaarschijnlijke geval
dat uw apparaat moet worden onderhouden, neemt u contact op
met uw dichtstbijzijnde leverancier.
Gebruik geen contactdoos, verlengsnoer of ander
verbindingssysteem zonder te controleren dat deze perfect
geïsoleerd zijn en geen defecten vertonen, om een elektrische
storing te voorkomen.
Elektrocutiegevaar
Gebruik geen verlengsnoeren, contactdoos
of ander verbindingssysteem, zonder te
controleren dat metalen onderdelen volledig
buiten bereik zijn, om elektrische schokken te
voorkomen.
Dit product bevat niet-geïsoleerde elektrische
componenten. Voer geen onderhoudswerkzaamheden
uit indien ingeschakeld, omdat dit kan leiden tot
elektrische schokken.
Geluidsniveaus
Onze audio-oplossingen leveren belangrijke
geluidsdrukniveaus (SPL) die schadelijk
kunnen zijn voor de gezondheid van de mens
bij blootstelling gedurende lange perioden.
Blijf uit de buurt van werkende luidsprekers.
Gebruikte symbolen
Dit symbool geeft een belangrijke
veiligheidsmaatregel aan.
Pagina 2
Uw apparaat recyclen
• Aangezien HITMUSIC zeer betrokken is bij het milieu, brengen we alleen schone, ROHS-conforme producten op de markt.
• Wanneer dit product het einde van zijn levensduur heeft bereikt, brengt u het naar een door de lokale autoriteiten
aangewezen verzamelpunt. De gescheiden inzameling en recycling van uw product draagt bij aan het behoud van
natuurlijke hulpbronnen en zorgt ervoor dat het wordt gerecycleerd op een manier die de menselijke gezondheid en het
milieu beschermt.
Het symbool VOORZICHTIG duidt op een risico op
verslechtering van het product.
Het symbool WAARSCHUWING geeft een risico voor de fysieke integriteit van
de gebruiker aan.
Ook kan het product beschadigd raken.
Page 3
MX82
- Monteerbare mixer/voorversterker met multi-zone en 8 ingangen en 2 uitgangen
Instructies en aanbevelingen
Nederlands
1 - Lees zorgvuldig:
Wij adviseren ten zeerste om de veiligheidsinstructies
zorgvuldig te lezen en te begrijpen voordat u dit apparaat
gebruikt.
2 - Bewaar deze handleiding:
We raden ten zeerste aan om deze handleiding in de buurt
van het apparaat te bewaren voor toekomstig gebruik.
3 - Gebruik dit product met zorg:
We raden ten zeerste aan om alle veiligheidsinstructies in
overweging te nemen.
4 - Volg de instructies:
Volg alle veiligheidsinstructies zorgvuldig om lichamelijk
letsel of schade aan eigendom te voorkomen.
5 - Vermijd water en natte plekken:
Gebruik dit product niet in regen of in de buurt van
wastafels of andere natte plekken.
6 - Installatie:
We raden ten zeerste aan om alleen een
bevestigingssysteem of ondersteuning
te gebruiken die door de fabrikant wordt
aanbevolen of bij dit product wordt geleverd.
Volg de installatie-instructies zorgvuldig en
gebruik de juiste gereedschappen.
Zorg er altijd voor dat dit apparaat stevig is bevestigd om
trillingen en wegglijden tijdens het gebruik te voorkomen,
aangezien dit kan leiden tot lichamelijk letsel.
7 - Installatie aan plafond of muur:
Neem contact op met uw plaatselijke leverancier voor
installatie aan plafond of muur.
8 - Ventilatie:
De ventilatieopeningen zorgen voor een veilig
gebruik van dit product en voorkomen het risico
op oververhitting.
Blokkeer of bedek deze ventilatieopeningen niet,
want dit kan leiden tot oververhitting en mogelijk lichamelijk
letsel of schade aan het product. Dit product mag nooit
worden gebruikt in een afgesloten niet-geventileerde ruimte,
zoals een gesloten koffer, tenzij er daarvoor bestemde
ventilatieopeningen aanwezig zijn.
9 - Blootstelling aan hitte:
Langdurig contact of nabijheid met warme oppervlakken
kan leiden tot oververhitting en schade aan het product.
Houd dit product uit de buurt van warmtebronnen, zoals
verwarmingstoestellen, versterkers, kookplaten, enz.
10 - Elektrische stroomvoorziening:
Dit product kan uitsluitend op een zeer specieke spanning
worden gebruikt. De informatie staat op het label aan de
achterkant van het product.
11 - Netsnoerbescherming:
Netsnoeren dienen zodanig te worden gelegd
dat er niet op gelopen kan worden of bekneld
raken door objecten die erop of ertegen
worden geplaatst, waarbij speciale aandacht
moet worden besteed aan de uitsteeksels van snoeren,
stopcontacten en het punt waar ze uit het armatuur komen.
12 - Voorzorgsmaatregelen bij het schoonmaken:
Koppel het product los voordat u
schoonmaakwerkzaamheden uitvoert. Dit
product mag uitsluitend worden schoongemaakt
met accessoires die zijn aanbevolen door de
fabrikant. Gebruik een vochtige doek om het oppervlak af te
nemen. Was dit product niet.
13 - Lange perioden van niet-gebruik:
Ontkoppel de hoofdstroom van het apparaat gedurende
lange periodes van niet-gebruik.
14 - Binnendringen van vloeistoffen of objecten:
Laat geen voorwerpen dit product binnendringen, omdat dit
kan leiden tot een elektrische schok of brand.
Mors nooit vloeistoffen op dit product, want dit kan de
elektronische componenten binnendringen en leiden tot een
elektrische schok of brand.
15 - Dit product moet worden onderhouden wanneer:
Neem contact op met bevoegd
onderhoudspersoneel als:
- Het netsnoer of de stekker is beschadigd.
- Er voorwerpen op zijn gevallen of vloeistof in
het apparaat is gemorst.
- Het apparaat is blootgesteld aan regen of water.
- Het product niet normaal lijkt te werken.
- Het product is beschadigd.
16 - Inspectie/onderhoud:
Voer zelf nooit inspectie of onderhoud uit.
Laat al het onderhoud over aan gekwaliceerd
personeel.
17 - Bedrijfsomgeving:
Omgevingstemperatuur en luchtvochtigheid: +5 - +35°C;
de relatieve luchtvochtigheid moet minder zijn dan 85%
(mits de ventilatieopeningen niet worden geblokkeerd).
Gebruik dit product niet op een niet-geventileerde, zeer
vochtige of warme plaats.
Pagina 3
Page 4
MX82
Nederlands
- Monteerbare mixer/voorversterker met multi-zone en 8 ingangen en 2 uitgangen
2 - Introductie
Met 2 mono microfoon-/lijningangen en 6 stereo-ingangen is de MIX82 mixer/voorversterker resoluut gericht
op professionele installatie.
Elke ingang kan onafhankelijk naar elk van de twee zones worden gezonden of naar beide tegelijkertijd, om
maximale mogelijkheden te bieden.
3 - Functies
• 2 gebalanceerde microfoon-/lijningangen op Euroblocks-connectoren
• 6 stereo- of mono-ingangen op Euroblocks-connectoren
• 2 gebalanceerde mono- of stereo-uitgangen op Euroblocks-connectoren
• Prioriteitsmicrofoon
• Fantoomvoeding op ingangen 1 en 2
• Versterkings- en toonregeling (3-bands) op kanalen 1 en 2
• Versterkingsregeling op alle ingangen
• RJ45-connector voor bedieningspaneel van microfoon
• Dempcontact mogelijk op uitgangen 1 en 2
• Toewijzing van zones 1 en 2 op elk ingangskanaal
• Signaal- en piekweergave op elk ingangskanaal
• Weergave van uitgangsniveau per zone door middel van Vu-meter met 3 LED's
4 - Technische gegevens
Vermogen en uitgangsimpedantie Gebalanceerde uitgangen OUTPUT 1 en 2 0 dB / 600 Ohm
Ingangsgevoeligheden
Totale harmonische vervorming Minder dan 0,1%
Frequentierespons 20 Hz - 20 KHz +/- 1 dB
Egalisatie van ingangen 1 en 2
Uitgangsegalisatie
Overspraak Meer dan 70 dB
Fantoomvoeding +15 V DC (kanalen 1 en 2)
Noodvoeding +24 V DC/350 mA
Algemene gegevens
Microfoonkanalen - 50 dB - -16 dB / 20 kOhm
Lijnkanalen - 20 dB - +4 dB / 20 kOhm
HOOG (12 kHz) +/-15 dB
MIDDEN (2,5 kHz) +/-15 dB
LAGE TONEN (80 Hz) +/-15 dB
HOOG (10 kHz) +/-15 dB
LAAG (100 Hz) +/-15 dB
Voeding AC 220 - 240 V/50 - 60 Hz of +24 V DC
Energieverbruik 9 watt
Gewicht 9 kg
Afmetingen 482 x 44 x 320 mm
Pagina 4
Page 5
MX82
- Monteerbare mixer/voorversterker met multi-zone en 8 ingangen en 2 uitgangen

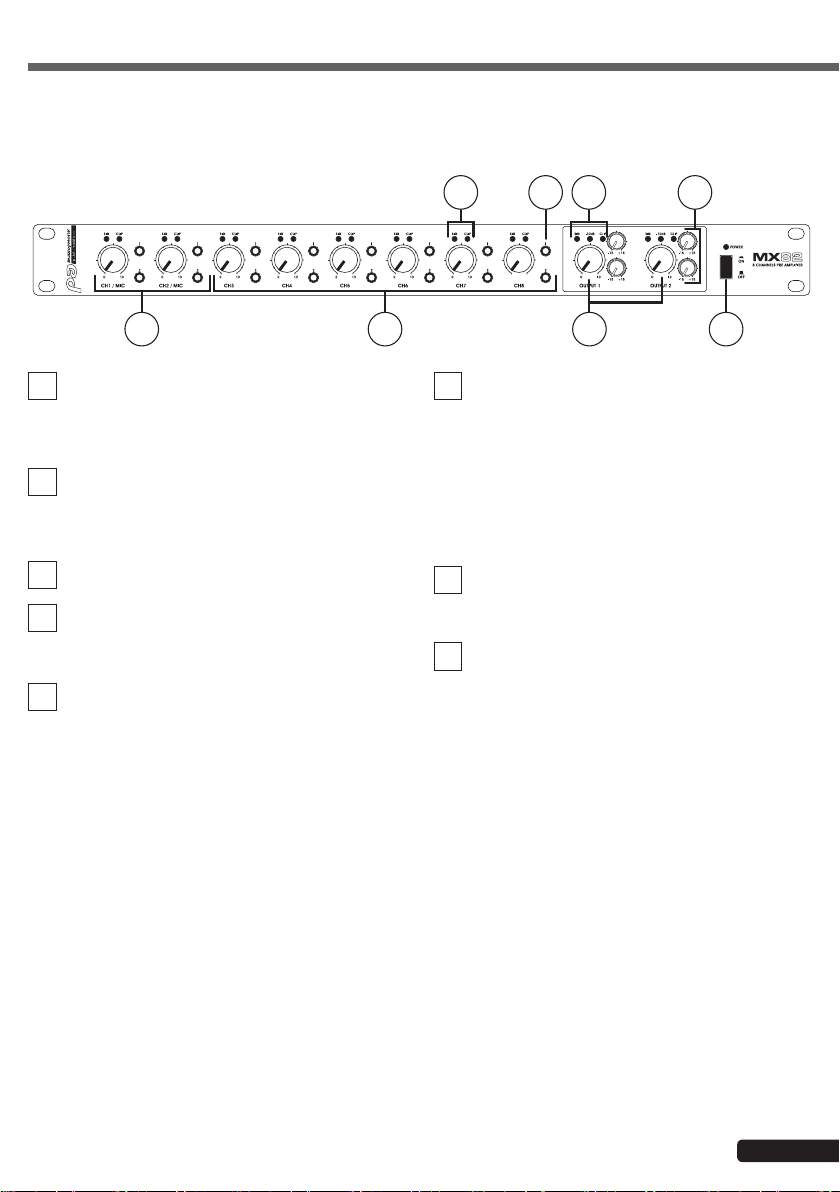

5 - Presentatie
Voorpaneel
Nederlands
678 5
1
1
Microfoon-/lijningangen
Deze ingangen kunnen worden gebruikt om een bron
op lijnniveau of een bron op microfoonniveau aan te
sluiten. Dit zijn mono-ingangen.
2
Lijningangen
Deze ingangen worden gebruikt om een bron op
lijnniveau aan te sluiten. Deze ingangen zijn stereo,
maar werken ook in mono.
3
Volumeregeling van uitgangen 1 en 2
4
Aan/uit-knop
Zet het apparaat aan of uit. Wanneer het aanstaat,
brandt de bijbehorende LED.
5
Uitgangsegalisatie
- HIGH (hoge frequentieregeling): Hiermee kunt u de
hoge tonen van het uitgangssignaal aanpassen van
-15 naar +15 dB bij 12 kHz.
- LOW (lage frequentieregeling): Hiermee kunt u de
lage tonen van het uitgangssignaal aanpassen van
-15 naar +15 dB bij 100 kHz.
2
6
LED-indicatoren van uitgang
- SIG: Deze LED geeft aan of er een uitgangssignaal
aanwezig is.
- -10dB: Deze LED geeft het minimale niveau van het
uitgangssignaal aan.
- CLIP: Dit geeft een uitgangsniveau aan dat bij de
uitgang te hoog is.
We raden ten zeerste aan om korte knipperingen
van deze LED’s niet te overschrijden om
geluidsvervormingen te voorkomen.
7
Uitgangskanaalselectoren
Elk ingangskanaal kan aan een (of beide) uitgang(en)
worden toegewezen.
8
LED-indicatoren van ingangsniveau
- SIG: Deze LED geeft aan of er een signaal aanwezig
is op het overeenkomstige kanaal.
- CLIP: Deze LED geeft een niveau aan dat bij de
ingang te hoog is.
We raden ten zeerste aan om korte knipperingen
van deze LED’s niet te overschrijden om
geluidsvervormingen te voorkomen.
3
4
Pagina 5
Page 6
Nederlands
1
4
3
678 5
2

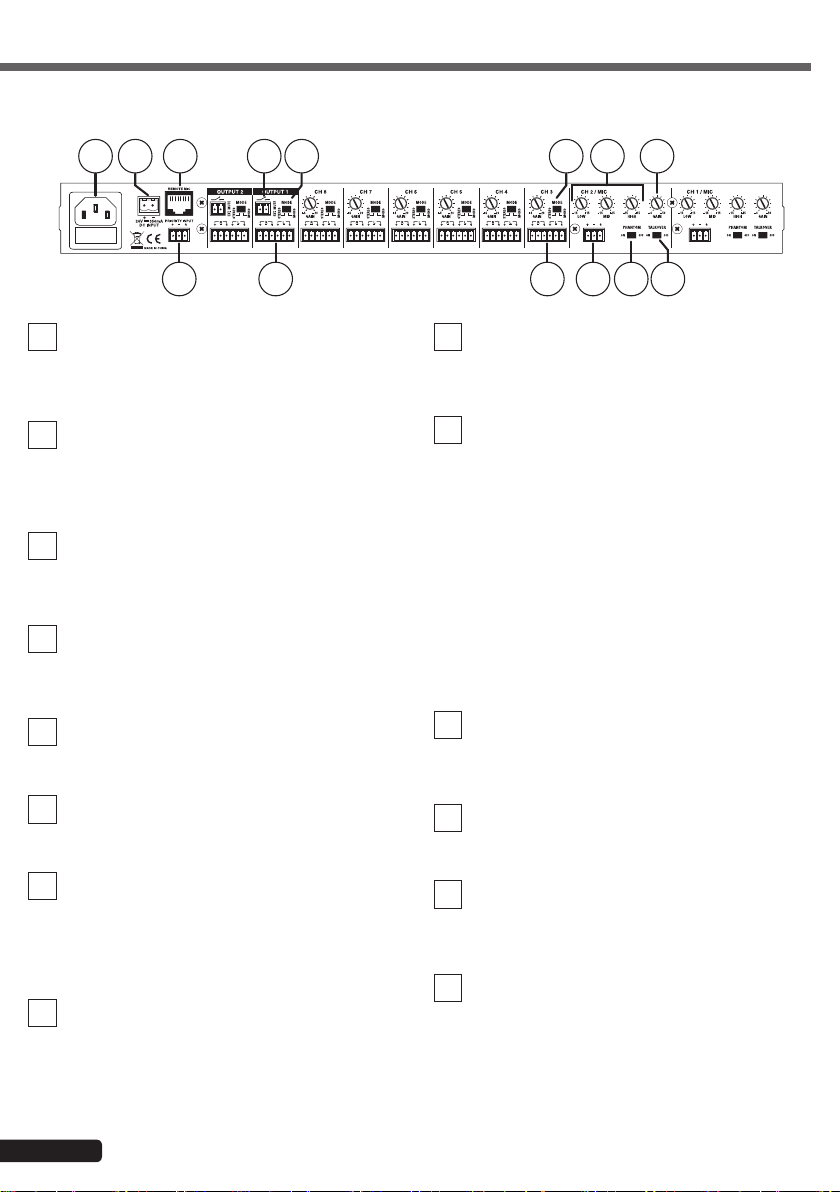

ACHTERPANEEL
MX82
- Monteerbare mixer/voorversterker met multi-zone en 8 ingangen en 2 uitgangen
1031 52 6 9 11
12874 13 14
1
Stroomaansluiting
Sluit hier het meegeleverde IEC-netsnoer aan en steek
vervolgens het andere uiteinde in een stopcontact,
nadat u de spanning hebt gecontroleerd.
2
DC24V-connector
De MX82 kan op een openbare plaats
worden opgesteld en in geval van nood als
waarschuwingscentrum fungeren. Hiertoe is het
voorzien van een 24 V reservevoeding.
3
REMOTE MIC
Hier kunt u MIC-DESK4-omroeper aansluiten.
Dankzij uw MIC-DESK4 kunt u elke zone afzonderlijk
selecteren voor openbare aankondigingen.
4
PRIORITY INPUT
Deze ingang heeft voorrang op alle andere. Als er een
signaal aanwezig is op deze ingang, worden alle andere
ingangen gedempt.
5
EXT. MUTE-connectoren
Met deze connectoren kunt u een contact aansluiten
om de overeenkomstige uitgang te dempen.
6
STEREO/MONO-schakelaar voor uitgangen
Met deze schakelaars kunnen de stereo-ingangen
worden samengevoegd in twee identieke kanalen.
7
Lijnuitgangen
Sluit een versterker op deze uitgangen aan om
luidsprekers te voeden.
Het signaalniveau op deze uitgangen is instelbaar op
het voorpaneel door middel van de potentiometers van
de OUTPUT 1- en OUTPUT 2-zones.
8
Connectoren van ingang 3 tot 8
Deze ingangen staan op stereo-lijnniveau.
Het aanwezige signaalvolume op deze ingangen is
instelbaar op het voorpaneel.
9
STEREO/MONO-ingangsschakelaars
Met deze schakelaars kan een monosignaal dat bij de
ingang aanwezig is, zowel op het rechter als op het
linker kanaal van de uitgangen worden verzonden.
10
Egalisatie van kanalen 1 en 2
Deze kanalen hebben een 3-wegs signaalegalisatie.
Met deze knoppen kunt u lage tonen (LOW),
middenfrequenties (MID) en hoge tonen (HIGH) van elk
binnenkomend signaal toe of af laten nemen.
Microfoonkanalen hebben uitsluitend de volgende
instellingen.
- HIGH (hoge frequentieregeling): Hiermee kunt u de
hoge tonen van het bijbehorende kanaal aanpassen
van -15 naar +15 dB bij 12 kHz.
- MID (middenfrequentieregeling): Hiermee kunt u
de middenfrequenties van het bijbehorende kanaal
aanpassen van -15 naar +15 dB bij 2,5 kHz.
- LOW (lage frequentieregeling): Hiermee kunt u de
lage tonen van het bijbehorende kanaal aanpassen
van -15 naar +15 dB bij 80 Hz.
11
GAIN potentiometer
Met deze potentiometers op alle ingangen kunt u het
niveau van het binnenkomende signaal op elke ingang
aanpassen.
12
Connectoren van ingang 1 en 2
Deze connectoren worden gebruikt om signalen op
lijn- of microfoonniveau op aan te sluiten.
13
PHANTOM-schakelaars
Met deze schakelaars kunt u +15 V DC fantoomvoeding
aan microfoonkanalen 1 en 2 toevoegen om
condensatormicrofoons aan te sluiten.
14
TALKOVER-schakelaar
Deze schakelaars worden gebruikt om de signalen op
de ingangen 3 tot 8 te verzwakken wanneer een signaal
aanwezig is op de ingangen 1 en 2.
Pagina 6
Page 7
MX82
- Monteerbare mixer/voorversterker met multi-zone en 8 ingangen en 2 uitgangen

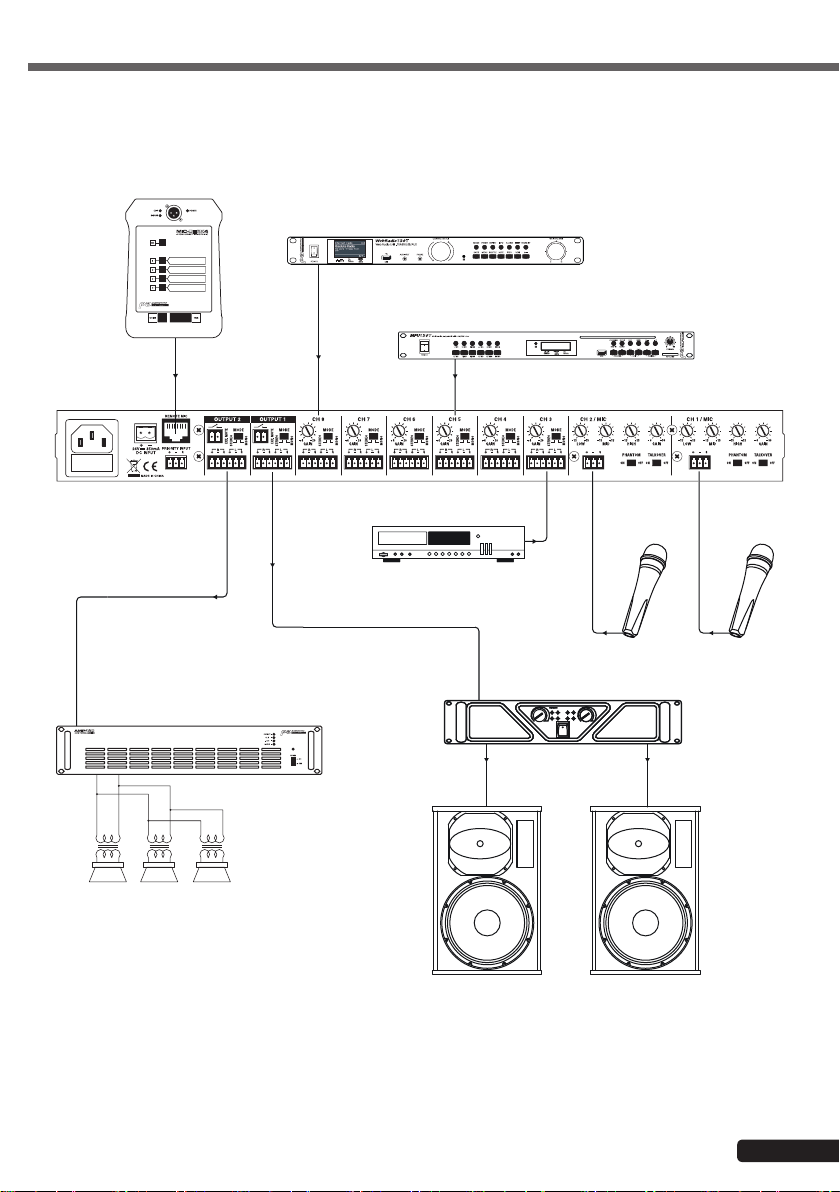

6 - Schematisch diagram van het principe
MIC-DESK4 voor aankondigingen
via zones 1 en 2
Webradio
Multimediaspeler
CD-speler
Nederlands
AMP480
Mono-kanaalsversterker
van 100 V op lijnniveau
Luidsprekers van 100 V op
lijnniveau
Microfoons
8 Ω luidsprekers
Pagina 7
Page 8
Aangezien AUDIOPHONY® de uiterste zorg aan haar producten besteedt om te zorgen dat u uitsluitend de best mogelijke kwaliteit
krijgt, kunnen onze producten zonder voorafgaande kennisgeving worden gewijzigd. Daarom kunnen de technische specificaties en de
fysieke configuratie van de producten afwijken van de illustraties.
Zorg dat u het laatste nieuws over en de nieuwste updates van de AUDIOPHONY®-producten ontvangt via www.audiophony.com
AUDIOPHONY® is een handelsmerk van HITMUSIC S.A.S - Zone Cahors sud - 46230 FONTANES - FRANKRIJK
Loading...
