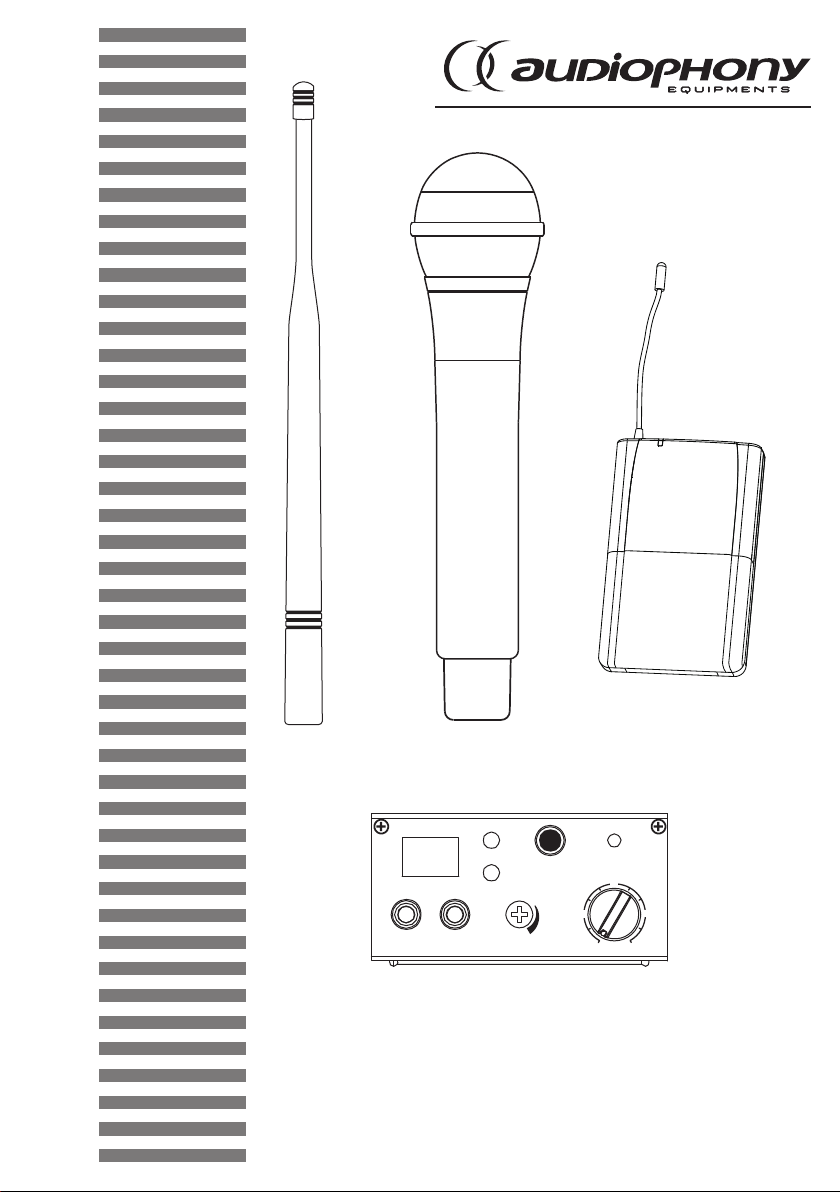

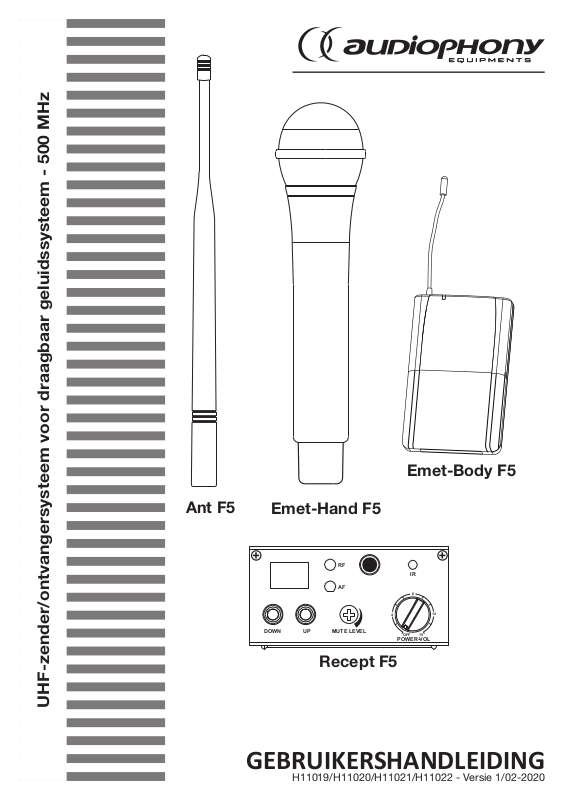

Page 1
Emet-Body F5
Ant F5
Emet-Hand F5
RF
AF
DOWN UP MUTE LEVEL
4
OFF 15
POWER-VOL
IR
8
12
Recept F5
UHF-zender/ontvangersysteem voor draagbaar geluidssysteem - 500 MHz
GEBRUIKERSHANDLEIDING
H11019/H11020/H11021/H11022 - Versie 1/02-2020
Page 2
Nederlands
IMPORTANT
WARNING
1 - Veiligheidsinformatie
Belangrijke veiligheidsinformatie
Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis.
Gebruik het niet op natte of extreem koude/hete plekken. Het niet
naleven van deze veiligheidsinstructies kan resulteren in brand,
elektrische schokken, verwonding of schade aan dit product of
andere eigendommen.
Onderhoudsprocedures moeten worden uitgevoerd door
een door CONTEST geautoriseerde technische dienst.
Onze veiligheidsinstructies moeten tijdens fundamentele
schoonmaakwerkzaamheden zorgvuldig worden opgevolgd.
Dit product bevat niet-geïsoleerde elektrische componenten.
Voer geen onderhoudswerkzaamheden uit indien ingeschakeld,
omdat dit kan leiden tot elektrische schokken.
UHF-zender/ontvangersysteem voor draagbaar geluidssysteem - 500 MHz
WAARSCHUWING:
gerepareerd. Open de behuizing niet en verricht zelf geen onderhoud. In het onwaarschijnlijke geval dat uw
apparaat moet worden onderhouden, neemt u contact op met uw dichtstbijzijnde leverancier.
Gebruik geen contactdoos, verlengsnoer of ander verbindingssysteem zonder te controleren dat deze
perfect geïsoleerd zijn en geen defecten vertonen, om een elektrische storing te voorkomen.
WARNING
Dit apparaat bevat geen onderdelen die door de gebruiker kunnen worden
Geluidsniveaus
Onze audio-oplossingen leveren belangrijke
geluidsdrukniveaus (SPL) die schadelijk kunnen zijn voor de
gezondheid van de mens bij blootstelling gedurende lange
perioden. Blijf uit de buurt van werkende luidsprekers.
Gebruikte symbolen
Dit symbool geeft een belangrijke veiligheidsmaatregel aan.
Het symbool WAARSCHUWING geeft een risico voor de fysieke
integriteit van de gebruiker aan.
Ook kan het product beschadigd raken.
Het symbool VOORZICHTIG duidt op een risico op verslechtering van
het product.
CAUTION
Instructies en aanbevelingen
1 - Lees a.u.b. zorgvuldig:
Wij adviseren ten zeerste om de veiligheidsinstructies zorgvuldig te lezen en te begrijpen
voordat u dit apparaat gebruikt.
2 - Bewaar deze handleiding:
We raden ten zeerste aan om deze handleiding in de buurt van het apparaat te bewaren
voor toekomstig gebruik.
3 - Gebruik dit product met zorg:
We raden ten zeerste aan om alle veiligheidsinstructies in overweging te nemen.
4 - Volg de instructies:
Volg alle veiligheidsinstructies zorgvuldig om lichamelijk letsel of schade aan eigendom
te voorkomen.
5 - Vermijd water en natte plekken:
Gebruik dit product niet in regen of in de buurt van wastafels of andere natte plekken.
6 - Installatie:
We raden ten zeerste aan om alleen een bevestigingssysteem of ondersteuning te
gebruiken die door de fabrikant wordt aanbevolen of bij dit product wordt geleverd. Volg
de installatie-instructies zorgvuldig en gebruik de juiste gereedschappen.
Zorg er altijd voor dat dit apparaat stevig is bevestigd om trillingen en wegglijden tijdens
het gebruik te voorkomen, aangezien dit kan leiden tot lichamelijk letsel.
7 - Installatie aan plafond of muur:
Neem contact op met uw plaatselijke leverancier voor installatie aan plafond of muur.
8 - Ventilatie:
De ventilatieopeningen zorgen voor een veilig gebruik van dit product en voorkomen
het risico op oververhitting.
Blokkeer of bedek deze ventilatieopeningen niet, want dit kan leiden tot oververhitting
en mogelijk lichamelijk letsel of schade aan het product. Dit product mag nooit worden
gebruikt in een afgesloten niet-geventileerde ruimte, zoals een gesloten koffer, tenzij
er daarvoor bestemde ventilatieopeningen aanwezig zijn.
9 - Blootstelling aan hitte:
Langdurig contact of nabijheid met warme oppervlakken kan leiden tot oververhitting
en schade aan het product. Houd dit product uit de buurt van warmtebronnen, zoals
verwarmingstoestellen, versterkers, kookplaten, enz.
2
Uw apparaat recyclen
10 - Elektrische stroomvoorziening:
Dit product kan uitsluitend op een zeer specieke spanning worden gebruikt. De
informatie staat op het label aan de achterkant van het product.
11 - Netsnoerbescherming:
Netsnoeren dienen zodanig te worden gelegd dat er niet op gelopen kan worden of
bekneld raken door objecten die erop of ertegen worden geplaatst, waarbij speciale
aandacht moet worden besteed aan de uitsteeksels van snoeren, stopcontacten en
het punt waar ze uit het armatuur komen.
12 - Voorzorgsmaatregelen bij het schoonmaken:
Koppel het product los voordat u schoonmaakwerkzaamheden uitvoert. Dit product
mag uitsluitend worden schoongemaakt met accessoires die zijn aanbevolen door
de fabrikant. Gebruik een vochtige doek om het oppervlak af te nemen. Was dit
product niet.
13 - Lange perioden van niet-gebruik:
Ontkoppel de hoofdstroom van het apparaat gedurende lange periodes van nietgebruik.
14 - Binnendringen van vloeistoffen of objecten:
Laat geen voorwerpen dit product binnendringen, omdat dit kan leiden tot een
elektrische schok of brand.
Mors nooit vloeistoffen op dit product, want dit kan de elektronische componenten
binnendringen en leiden tot een elektrische schok of brand.
15 - Dit product moet worden nagekeken wanneer:
Neem contact op met bevoegd onderhoudspersoneel als:
- Het netsnoer of de stekker is beschadigd.
- Er voorwerpen op zijn gevallen of vloeistof in het apparaat is gemorst.
- Het apparaat is blootgesteld aan regen of water.
- Het product niet normaal lijkt te werken.
- Het product is beschadigd.
16 - Inspectie/onderhoud:
Voer zelf nooit inspectie of onderhoud uit. Laat al het onderhoud over aan gekwaliceerd
personeel.
17 - Bedrijfsomgeving:
Omgevingstemperatuur en luchtvochtigheid: +5 - +35°C; de relatieve luchtvochtigheid
moet minder zijn dan 85% (mits de ventilatieopeningen niet worden geblokkeerd).
Gebruik dit product niet op een niet-geventileerde, zeer vochtige of warme plaats.
• Aangezien HITMUSIC zeer betrokken is bij het milieu,
brengen we alleen schone, ROHS-conforme producten
op de markt.
• Wanneer dit product het einde van zijn levensduur heeft
bereikt, brengt u het naar een door de lokale autoriteiten
aangewezen verzamelpunt. De gescheiden inzameling
en recycling van uw product draagt bij aan het behoud
van natuurlijke hulpbronnen en zorgt ervoor dat het
wordt gerecycleerd op een manier die de menselijke
gezondheid en het milieu beschermt.
Page 3
UHF-zender/ontvangersysteem voor draagbaar geluidssysteem - 500 MHz
2 - Recept F5
1 - Volumeregelaar voor de HF-module. Van OFF naar vol
vermogen (rechtsom).
Nederlands
4 5 7 8
RF
AF
DOWN UP MUTE LEVEL
3
6
4
OFF 15
POWER-VOL
12
2 - Squelch-regelaar: hiermee kunt u de drempelwaarde configureren
in het geval van een onderbreking van het HF-signaal.
Defabrieksinstellingen hoeven niet te worden aangepast.
3 - Kanaalselectie: hiermee kunt u door de 16 beschikbare kanalen
IR
8
12
bladeren.
4 - Kanaalweergave.
5 - Radiofrequentie-indicator: deze indicator brandt rood wanneer
de uitzendende microfoon AAN staat.
6 - Audiofrequentie-indicator: deze indicator brandt groen wanneer
er een signaal wordt ontvangen.
7 - Automatische synchronisatieverbindingstoets (ASC): hiermee
kunt u een kanaal synchroniseren tussen zender en ontvanger.
Selecteer een kanaal (van 1 t/m 16), druk op de ASC-toets en
plaats de IR-diode van uw microfoon voor de IR-diode van uw
ontvanger.
8 - IR-diode. Hiermee kunt u uw microfoon synchroniseren met de
ontvanger.
3
Page 4
Nederlands
3 - Emet-Hand F5
UHF-zender/ontvangersysteem voor draagbaar geluidssysteem - 500 MHz
1
6
IR
GAIN
2 5
3
4
1 - Gaas: Beschermt de capsule.
2 - Versterkingsregelaar: Hiermee kunt u de gevoeligheid van de microfoon instellen. De fabrieksinstellingen zijn
optimaal, maar u kunt de gevoeligheid verlagen of verhogen door deze naar links (verlagen) of naar rechts
(verhogen) te draaien.
3 - Uitvoerregelaar van radiofrequentie. H voor een sterk signaal; L voor een lager signaal. Hiermee kunt u het bereik
van uw microfoon vergroten.
4 - Indicator voor batterijstatus en AAN/UIT-schakelaar.
- De indicator knippert rood wanneer de batterijen leeg zijn.
- De indicator knippert rood wanneer de ASC-functie geactiveerd is.
5 - Batterijvakje: LR06 x 2. Zorg dat u let op de polariteit als u de batterijen moet vervangen.
6 - Synchronisatie met IR-diode. Met de ASC-functie (Auto Synchro Connection) kunt u een gekozen kanaal
synchroniseren tussen de zendmicrofoon en de ontvanger via infraroodtransmissie.
Selecteer hiervoor een kanaal (van 1-16) op de ontvanger. Druk op de ASC-toets en plaats de IR-diode van uw
microfoon voor de IR-diode (#9) van de ontvanger.
H L
BATT
ON OFF
4
Page 5
UHF-zender/ontvangersysteem voor draagbaar geluidssysteem - 500 MHz
4 - Emet-Body F5
1 - 3,5-jack om de microfoon op aan te sluiten
1 2
4
2 - Invoerregelaar. MIC is de standaardconfiguratie voor de
headsetmicrofoon. U kunt de posities 0 dB of -10 dB instellen als u
een ander type microfoon wilt gebruiken.
Nederlands
6
INPUT
0dB
MIC -10dB
STANDBY
ON OFF
3 5
ANT
3 - AAN/STAND-BY/UIT-schakelaar. Met de middelste positie kunt u
de microfoon onderbreken zonder het HF-signaal te onderbreken.
4 - Indicator voor batterijstatus.
- De indicator knippert rood wanneer de batterijen leeg zijn.
- De indicator knippert rood wanneer de ASC-functie geactiveerd is.
5 - Flexibele antenne.
6 - Synchronisatie met IR-diode. Met de ASC-functie (Auto Synchro
Connection) kunt u een gekozen kanaal synchroniseren tussen de
zendmicrofoon en de ontvanger via infraroodtransmissie.
Selecteer hiervoor een kanaal (van 1-16) op de ontvanger. Druk
op de ASC-toets en plaats de IR-diode van uw microfoon voor de
IR-diode (#9) van de ontvanger.
7 - Batterijvakje: LR06 x 2. Zorg dat u let op de polariteit als u de
batterijen moet vervangen.
7
5
Page 6
Nederlands
CHANNELS
AVAILABLE
514 542
Recept F5
UHF-zender/ontvangersysteem voor draagbaar geluidssysteem - 500 MHz
5 - Lijst met frequenties
Kanaal 1 514,000 MHz
Kanaal 2 515,500 MHz
Kanaal 3 517,000 MHz
Kanaal 4 518,750 MHz
Kanaal 5 520,500 MHz
Kanaal 6 522,250 MHz
Kanaal 7 524,000 MHz
Kanaal 8 525,750 MHz
Kanaal 9 526,750 MHz
Kanaal 10 529,000 MHz
Kanaal 11 531,500 MHz
Kanaal 12 533,750 MHz
Kanaal 13 534,750 MHz
Kanaal 14 537,000 MHz
Kanaal 15 539,500 MHz
Kanaal 16 541,750 MHz
De geautoriseerde frequentiebanden kunnen "vrijuit" worden
gebruikt door PMSE-apparatuur, d.w.z. zonder voorafgaande
individuele toestemming, maar met inachtneming van de
vastgestelde technische parameters.
Hierdoor hoeven gebruikers van het ontwerp en de
uitzendapparatuur van aanvullende geluidsprogramma's
geen vergoedingen te betalen. Ze mogen ander gebruik van
frequenties echter niet belemmeren en zijn niet beschermd
tegen interferentie.
Controleer uw plaatselijke bevoegde diensten om er zeker
van te zijn dat u het frequentiebereik van uw systeem kunt
gebruiken.
PMSE: Programma’s maken en speciale evenementen
865 MHz
863 MHz
PMSE
4G
832 MHz
823 MHz
PMSE
4G
758 MHz
Réserved
733 MHz
703 MHz
4G
694 MHz
Réserved
PMSE
470 MHz
CHANNELS
FREQUENCIES
(MHz)
858
69
850
68
842
67
834
66
826
65
818
64
810
63
802
62
794
61
786
60
778
59
770
58
762
57
754
56
746
55
738
54
730
53
722
52
714
51
706
50
698
49
690
48
682
47
674
46
666
45
658
44
650
43
642
42
634
41
626
40
618
39
610
38
602
37
594
36
586
35
578
34
570
33
562
32
554
31
546
538
530
522
514
506
498
490
482
474
21 22 23 24 25 26 27 28 29 30
F5
DTT
Emet-Body F5
FREQUENCIES
6
Emet-Hand F5
Page 7
Aangezien AUDIOPHONY® de uiterste zorg aan haar producten besteedt om te zorgen dat u uitsluitend de best mogelijke kwaliteit
krijgt, kunnen onze producten zonder voorafgaande kennisgeving worden gewijzigd. Daarom kunnen de technische specificaties en de
fysieke configuratie van de producten afwijken van de illustraties.
Zorg dat u het laatste nieuws over en de nieuwste updates van de AUDIOPHONY®-producten ontvangt via www.audiophony.com
AUDIOPHONY® is een handelsmerk van HITMUSIC S.A.S - Zone Cahors sud - 46230 FONTANES - FRANKRIJK
Loading...
