Puissances
Power rangs

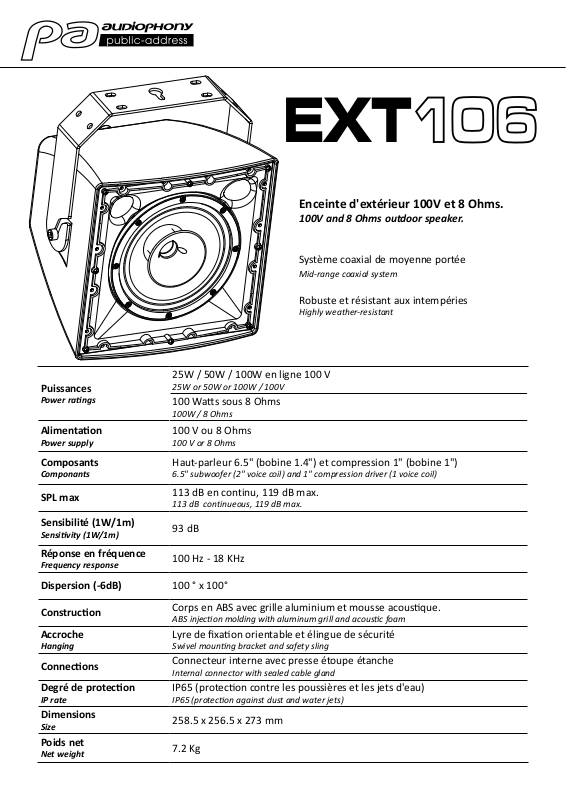

Enceinte d'extérieur 100V et 8 Ohms.
100V and 8 Ohms outdoor speaker.
Système coaxial de moyenne portée
Mid-range coaxial system
Robuste et résistant aux intempéries
Highly weather-resistant
25W / 50W / 100W en ligne 100 V
25W or 50W or 100W / 100V
100 Was sous 8 Ohms
100W / 8 Ohms
Alimentaon
Power supply
Composants
Componants
SPL max
Sensibilité (1W/1m)
Sensivity (1W/1m)
Réponse en fréquence
Frequency response
100 V ou 8 Ohms
100 V or 8 Ohms
Haut-parleur 6.5" (bobine 1.4") et compression 1" (bobine 1")
6.5" subwoofer (2" voice coil) and 1" compression driver (1 voice coil)
113 dB en continu, 119 dB max.
113 dB continueous, 119 dB max.
93 dB
100 Hz - 18 KHz
Dispersion (-6dB) 100 ° x 100°
Construcon
Accroche
Hanging
Connecons
Degré de protecon
IP rate
Dimensions
Size
Corps en ABS avec grille aluminium et mousse acousque.
ABS injecon molding with aluminum grill and acousc foam
Lyre de xaon orientable et élingue de sécurité
Swivel mounng bracket and safety sling
Connecteur interne avec presse étoupe étanche
Internal connector with sealed cable gland
IP65 (protecon contre les poussières et les jets d'eau)
IP65 (protecon against dust and water jets)
258.5 x 256.5 x 273 mm
Poids net
Net weight
7.2 Kg
Page 2

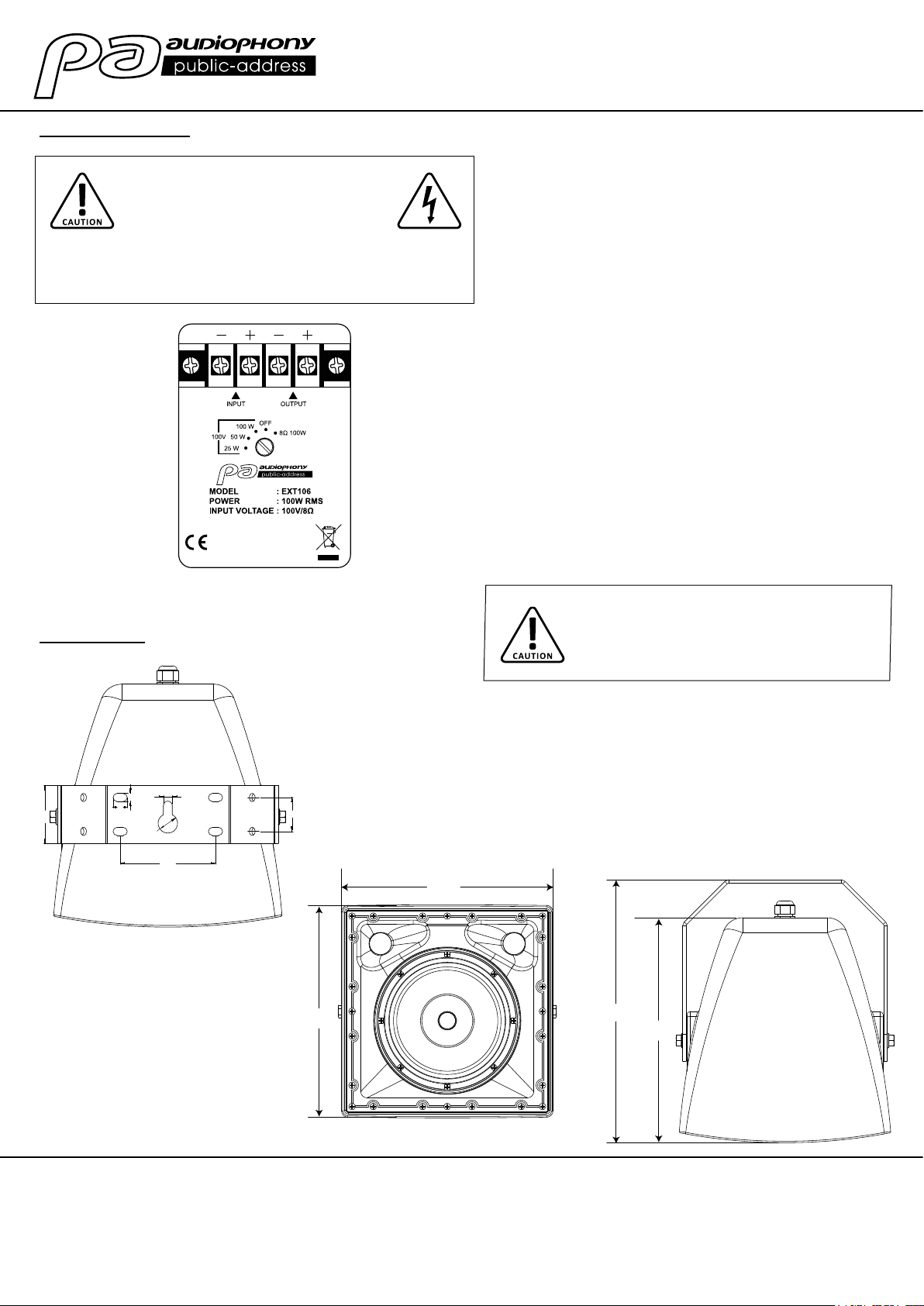

Câblage / Wiring
Attention : Tension dangereuse
Les enceintes doivent être reliées à l'amplificateur
en dernier.
Mettez l'amplificateur sous tension lorsque
l'installation est terminée et vérifiée
Caution: Dangerous voltage
The speakers should be connected to the amplifier last.
Turn on the amplifier when the installation is complete and checked
La puissance et l'impédance de l'enceinte EXT106 sont
déterminées par la position du sélecteur situé au niveau du
bornier .
La puissance peut varier de 25 à 100W en 100V en fonction de
la position du sélecteur.
Vous devez prendre garde à ce que la somme des puissances
de toutes les enceintes reliées à l'amplificateur ne dépasse pas
la puissance maximale de ce dernier.
L'enceinte EXT106 peut aussi être utilisée en basse
impédance (8 ohms) et donc branchée sur un amplificateur de
sonorisation traditionnel. Dans ce cas la puissance maximale
admissible est de 100W.
The power and impedance of the EXT106 loudspeaker are determined
by the posion of the selector switch on the terminal block.
The power can vary from 25 to 100W at 100V depending on the
posion of the selector.
Care should be taken to ensure that the sum of the power of all
speakers connected to the amplier does not exceed the maximum
power of the amplier.
The EXT106 can also be used in low impedance (8 ohms) and
therefore connected to a tradional sound amplier. In this case, the
maximum permissible power is 100W.
Dimensions
9
65
16
Ø22
La somme des puissances de toutes les enceintes reliées ne
doit pas excéder la puissance maximale de l'amplificateur.
The sum of the power of all connected speakers must not
10
38
110
265.5
258.5
319
Attention :
Caution:
exceed the maximum power of the amplifier.
273
