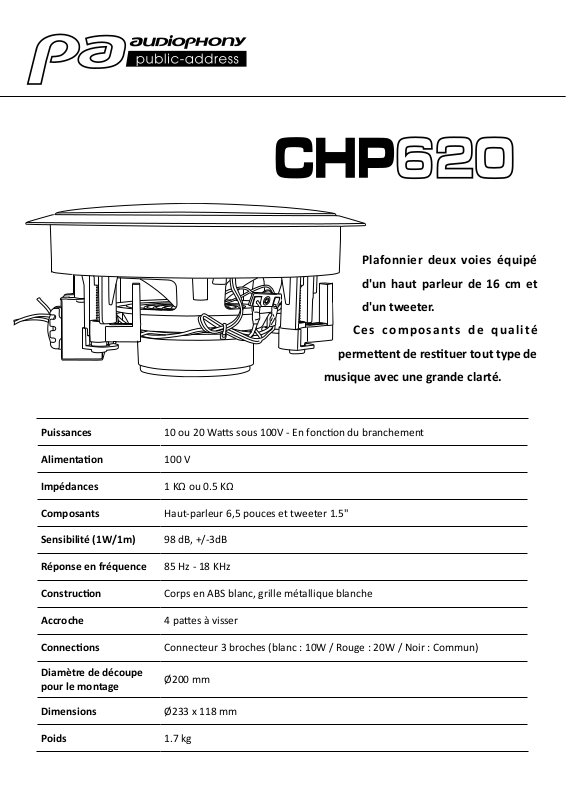

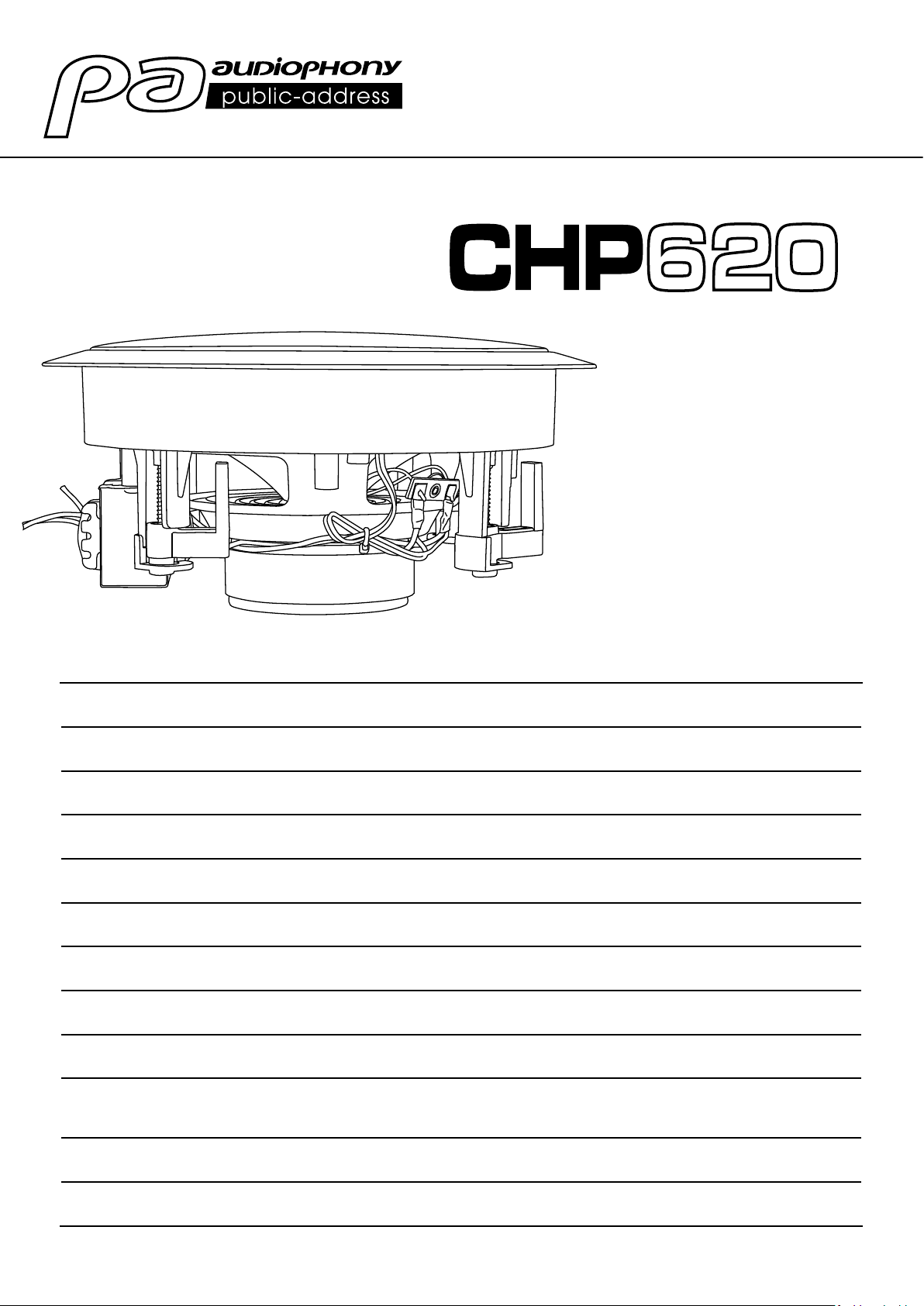

Audiophony CHP620 User guide

Plafonnier deux voies équipé

d'un haut parleur de 16 cm et

d'un tweeter.

Ce s c ompos an ts de qual it é

permeent de restuer tout type de

musique avec une grande clarté.

Puissances 10 ou 20 Was sous 100V - En foncon du branchement

Alimentaon 100 V

Impédances 1 KΩ ou 0.5 KΩ

Composants Haut-parleur 6,5 pouces et tweeter 1.5"

Sensibilité (1W/1m) 98 dB, +/-3dB

Réponse en fréquence 85 Hz - 18 KHz

Construcon Corps en ABS blanc, grille métallique blanche

Accroche 4 paes à visser

Connecons Connecteur 3 broches (blanc : 10W / Rouge : 20W / Noir : Commun)

Diamètre de découpe
pour le montage

Dimensions Ø233 x 118 mm

Poids 1.7 kg

Ø200 mm

Câblage

Blanc : 10 Watts (1 KΩ)

Rouge : 20 Watts (0,5KΩ)

Noir : Commun (masse)

La puissance du plafonnier CHP620 est déterminée par les câbles qui
seront reliés à l'amplificateur.
Le code couleur ci-contre vous montre les différentes puissances
disponibles en fonction de la couleur du câble.
Vous devez prendre garde à ce que la somme des puissances de tous
les haut-parleurs reliés à l'amplificateur ne dépasse pas la puissance
maximale de ce dernier.

1 - Reliez toujours le câble noir à la borne nommée "COM" du
bornier de sore de l'amplicateur.
2 - Séleconnez le câble de la couleur qui correspond à la puissance
désirée.
3 - Reliez le câble séleconné à la borne 100V du bornier de sore
de l'amplicateur.

Attention : Tension dangereuse

Les haut-parleurs doivent être reliés à

l'amplificateur en dernier.

Mettez l'amplificateur sous tension lorsque

l'installation est terminée et vérifiée

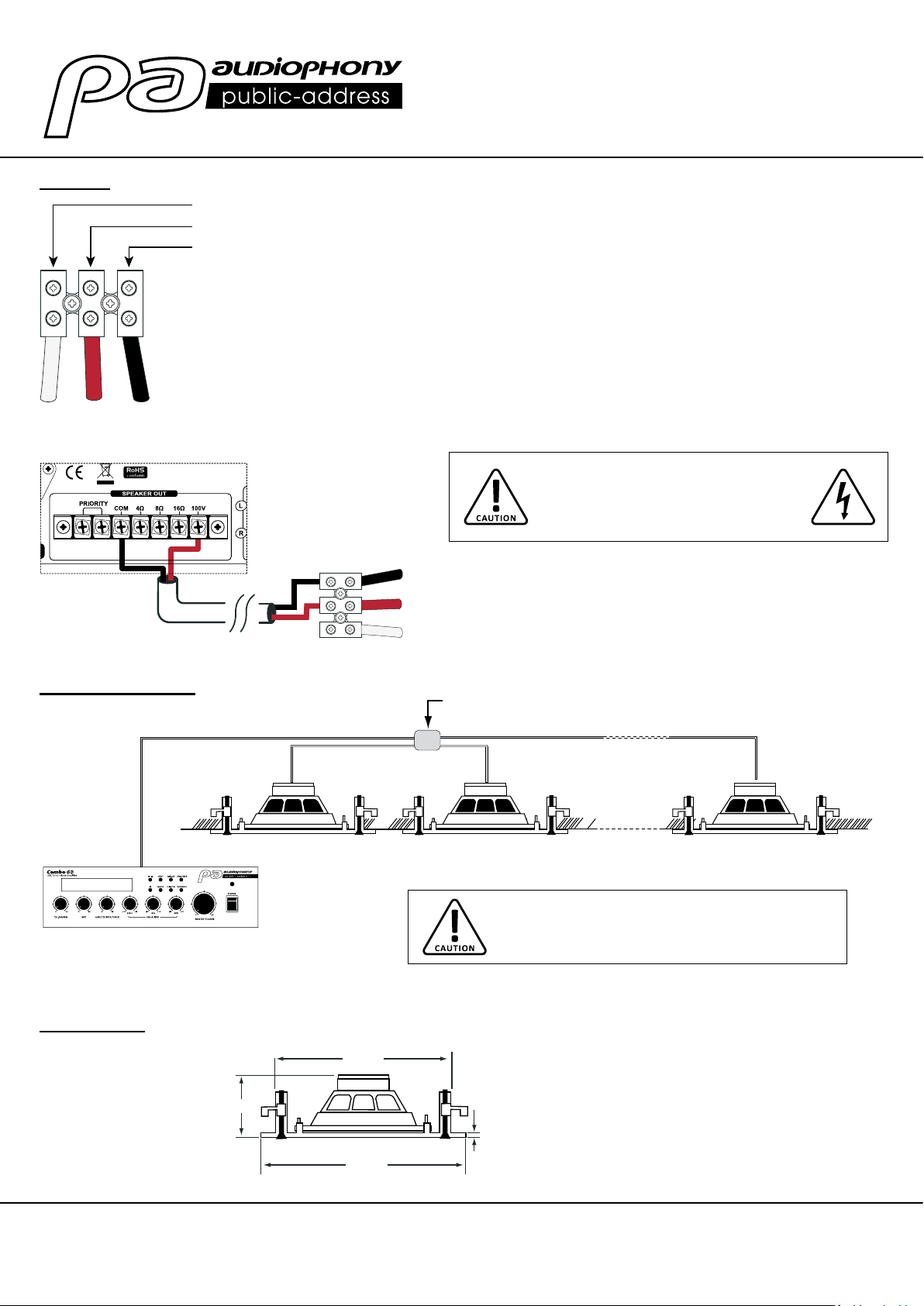

Ci-contre, un exemple de câblage pour une puissance choisie de 20 watts.

Mise en situaon

Source / Amplificateur

Dimensions

118 mm

CHP620 #1

200 mm

Boîtier de dérivation

CHP620 #2

Attention : La somme des puissances de toutes les enceintes
reliées ne doit pas excéder la puissance maximale de
l'amplificateur.

10 mm

CHP620 #n

233 mm
