Page 1

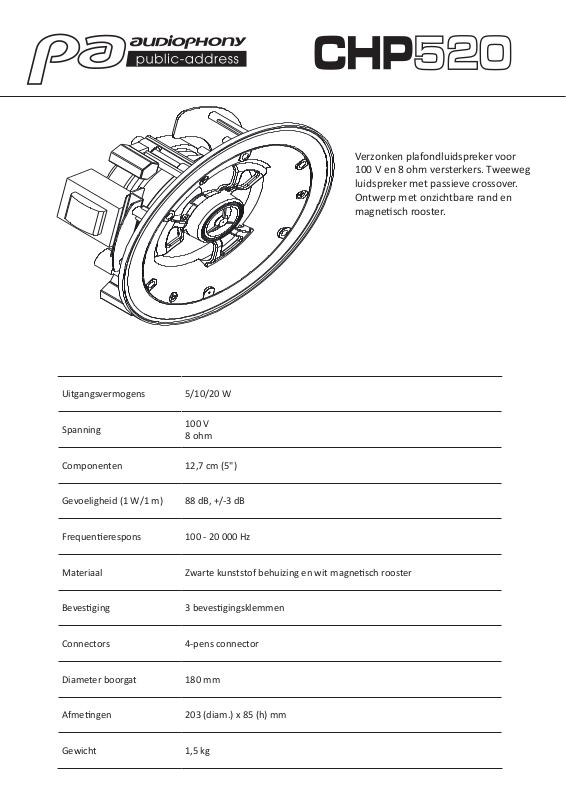

Uitgangsvermogens 5/10/20 W
Verzonken plafondluidspreker voor
100 V en 8 ohm versterkers. Tweeweg
luidspreker met passieve crossover.
Ontwerp met onzichtbare rand en
magnesch rooster.
Spanning
Componenten 12,7 cm (5")
Gevoeligheid (1 W/1 m) 88 dB, +/-3 dB
Frequenerespons 100 - 20 000 Hz
Materiaal Zwarte kunststof behuizing en wit magnesch rooster
Bevesging 3 bevesgingsklemmen
Connectors 4-pens connector
Diameter boorgat 180 mm
100 V
8 ohm
Afmengen 203 (diam.) x 85 (h) mm
Gewicht 1,5 kg
Page 2
Bekabeling
180 mm
203 mm
85 mm
10 mm
180mm
Diamètre de perçage
Cut out diameter
Luidsprekers moeten als laatste op de versterker
Gevaarlijke spanning
worden aangesloten.
Zet de versterker aan wanneer de installatie is
voltooid en grondig is gecontroleerd.
Rouge/Red : 20 W / 500Ω
Jaune/ Yellow : 10 W / 1kΩ
Vert/Green : 5 W / 2kΩ
Bleu/Blue : Commun / Ground
CHP520 #1
Boîtier de dérivation
Connection box
CHP520 #2
De som van alle aangesloten
Opgelet:
luidsprekers mag het maximale
vermogen van de versterker niet
overschrijden.
CHP520 #n
Amplificateur /Amplifier
Afmengen
Aangezien AUDIOPHONY® de uiterste zorg aan haar producten besteedt om te zorgen dat u uitsluitend de best mogelijke kwaliteit krijgt, kunnen onze producten zonder
voorafgaande kennisgeving worden gewijzigd. Daarom kunnen de technische specificaties en de fysieke configuratie van de producten afwijken van de illustraties.
Zorg dat u het laatste nieuws over en de nieuwste updates van de AUDIOPHONY®-producten ontvangt via www.audiophony.com
AUDIOPHONY® is een handelsmerk van HITMUSIC S.A. - Zone Cahors sud - 46230 FONTANES - FRANKRIJK
