Bedienungsanleitung
Watch & Care V130/V132
Operating Instructions
D
GB
Inhaltsverzeichnis
Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Geräte in Betrieb nehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Verpackungsinhalt prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Sender anschließen und ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Betrieb mit Batterien (nicht im Lieferumfang enthalten) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Betrieb mit Netzteil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Empfänger anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Betrieb mit Netzteil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Betrieb mit Akkupack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Entfernen des Gürtelclips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Optimierung der Reichweite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Den Sender bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Sender ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Sender anschließen und ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Nachtsicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Den Empfänger bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Empfänger ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Lautstärke einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Helligkeit einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Temperaturmessung (Einheit der Anzeige einstellen) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Temperaturüberwachung (Oberen/unteren Grenzwert einstellen) . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Nachtlicht ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Vibrationsalarm ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
VOX-Empfindlichkeit einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Video/Audio-Umschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Vergrößerung einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Schlaflieder wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Gespräch führen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Reichweite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Registrierung eines Senders (Kameraeinheit) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Betrieb mit mehreren Kameras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Optionales externes Vibrationskissen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Aufstellungsort und Sicherheitsinformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Netzgerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Akkus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Stromausfall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Medizinische Geräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Service-Hotline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Falls es Probleme gibt: Fragen und Antworten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Pflegehinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
D
1
Bedienelemente
2
LINK
7
8
9
10
11
12
2
1
3
4
5
6
Bedienelemente
DC 6V
2
3
4
5
6
1
7
8
9

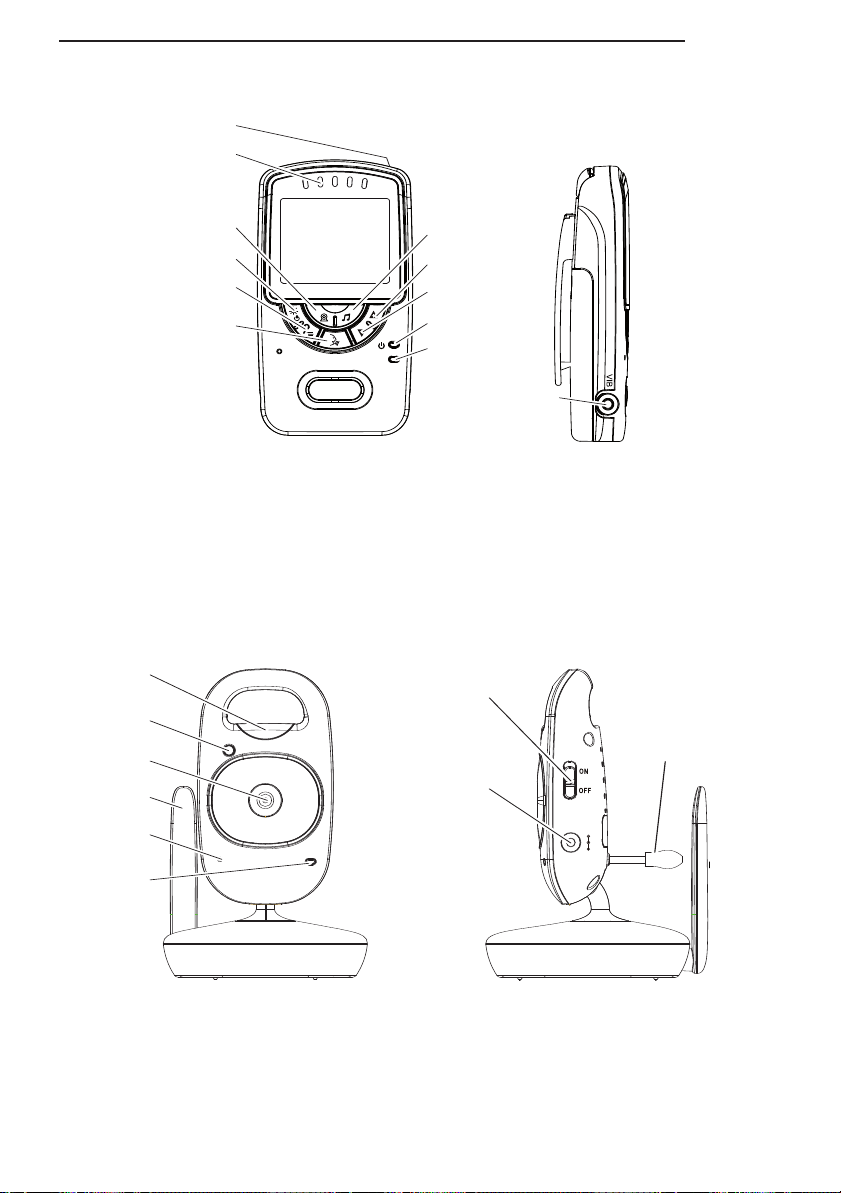

Monitor-Einheit (Empfänger)
1 Ausklappbare Antenne (an der Oberseite)
2 Geräuschpegel-LEDs
3 Kamera-Auswahl / Kamera-Registrierung
4 Ein-/Ausschalter / Video/Audio-Umschaltung
5 Menütaste / Vergrößerung ein/aus
6 Sprechtaste
7 Schlaflieder (Ein/Aus / Auswahl)
8 Erhöhen der Lautstärke / Menüauswahl
9 Verringern der Lautstärke / Menüauswahl
10 Power-LED
11 Verbindungs-LED
12 Anschluss für externen Vibrationsalarm (z. B.
Amplicomms PTV 100, siehe auch Seite 9)
Kamera-Einheit (Sender)
1 Nachtlicht
2 Lichtsensor
3 Objektiv
4 Antenne
5 Mikrofon
6 Power-LED
7 Ein-/Ausschalter ON/OFF
8 Anschluss für Netzteil
9 Temperatursensor
DC 6V
Geräte in Betrieb nehmen
Geräte in Betrieb nehmen
a Achtung: Lesen Sie bitte zuerst die Sicherheitshinweise auf Seite 10, bevor Sie die Geräte in
Betrieb nehmen. Die übertragenen Daten (Bild und/oder Töne) werden digital verschlüsselt.
Verpackungsinhalt prüfen
Zum Lieferumfang gehören: V130 V132
• Kamera-Einheit (Sender) 1 2
• Monitor-Einheit (Empfänger) mit Gürtelclip/Standbein 1 1
• Aufladbarer Akkupack für den Empfänger 1 1
• Netzteil für den Sender 1 2
• Ladeschale mit Netzteil für den Empfänger 1 1
• Bedienungsanleitung 1 1
Sender anschließen und ausrichten
a Hinweis: Stellen Sie den Sender mit einem Mindestabstand von 1 m zu anderen elektronischen
Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann. Richten Sie das Oberteil des
Senders auf das zu überwachende Baby bzw. Objekt aus. Überprüfen Sie, ob das Baby bzw. Objekt
auf dem Empfänger angezeigt wird.

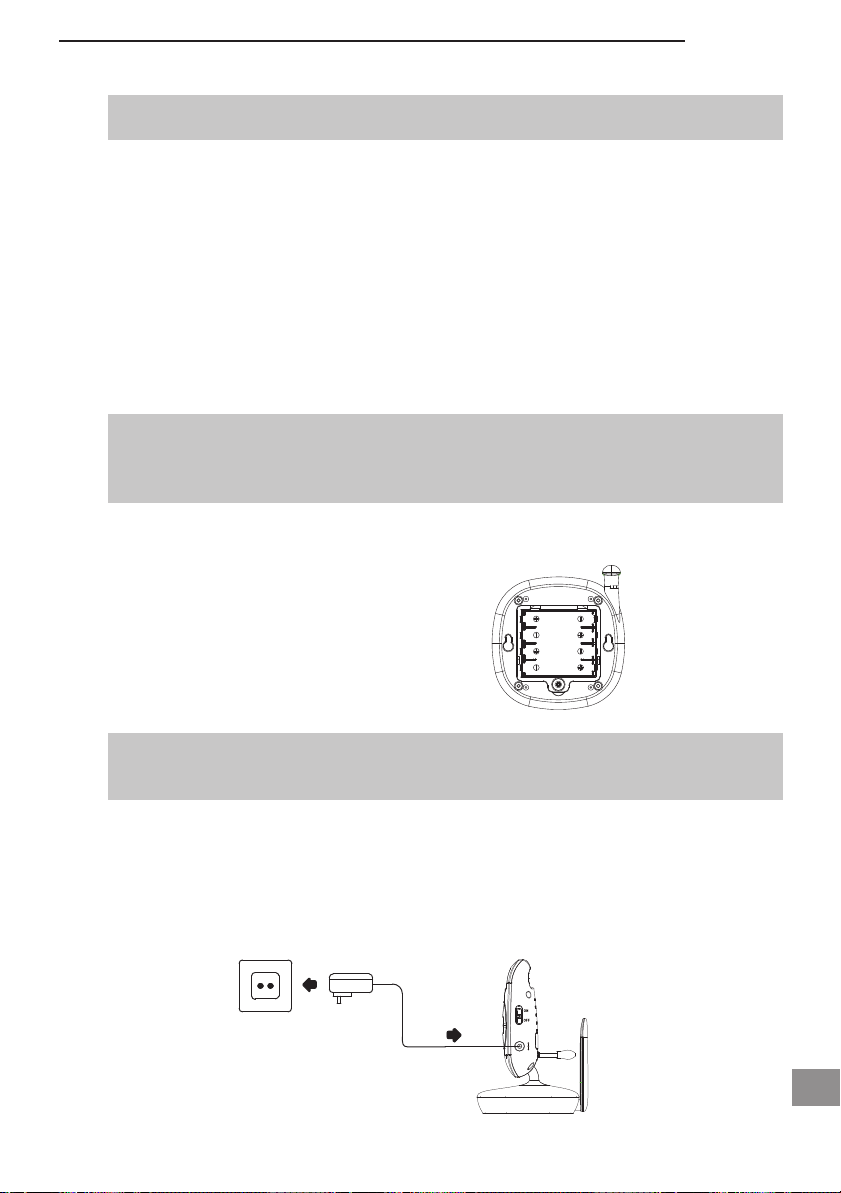

Betrieb mit Batterien (nicht im Lieferumfang enthalten)
Öffnen Sie das Batteriefach auf der Unterseite
des Senders mit einem kleinen Schraubendreher. Setzen Sie die Batterien polungsrichtig ein.
Folgen Sie dazu den Abbildungen im Batteriefach. Schließen Sie das Batteriefach wieder.
Der Sender wird mit 4 AAA Alkaline Batterien (nicht im Lieferumfang enthalten) betrieben.
Der Sender hat keine Ladefunktion. Setzen Sie die Batterien zuerst ein, bevor Sie das Netzteil
anschließen.
Bei geringer Batterieleistung blinkt die Power-LED langsam. Die Batterien müssen ausgewechselt
werden.
Betrieb mit Netzteil
Schließen Sie den Sender wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen
nur das mitgelieferte Netzteil.
Netzsteckdose
D
3
LINK
Geräte in Betrieb nehmen
Empfänger anschließen
a Achtung: Stellen Sie den Empfänger mit einem Mindestabstand von 1 m zu anderen
elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

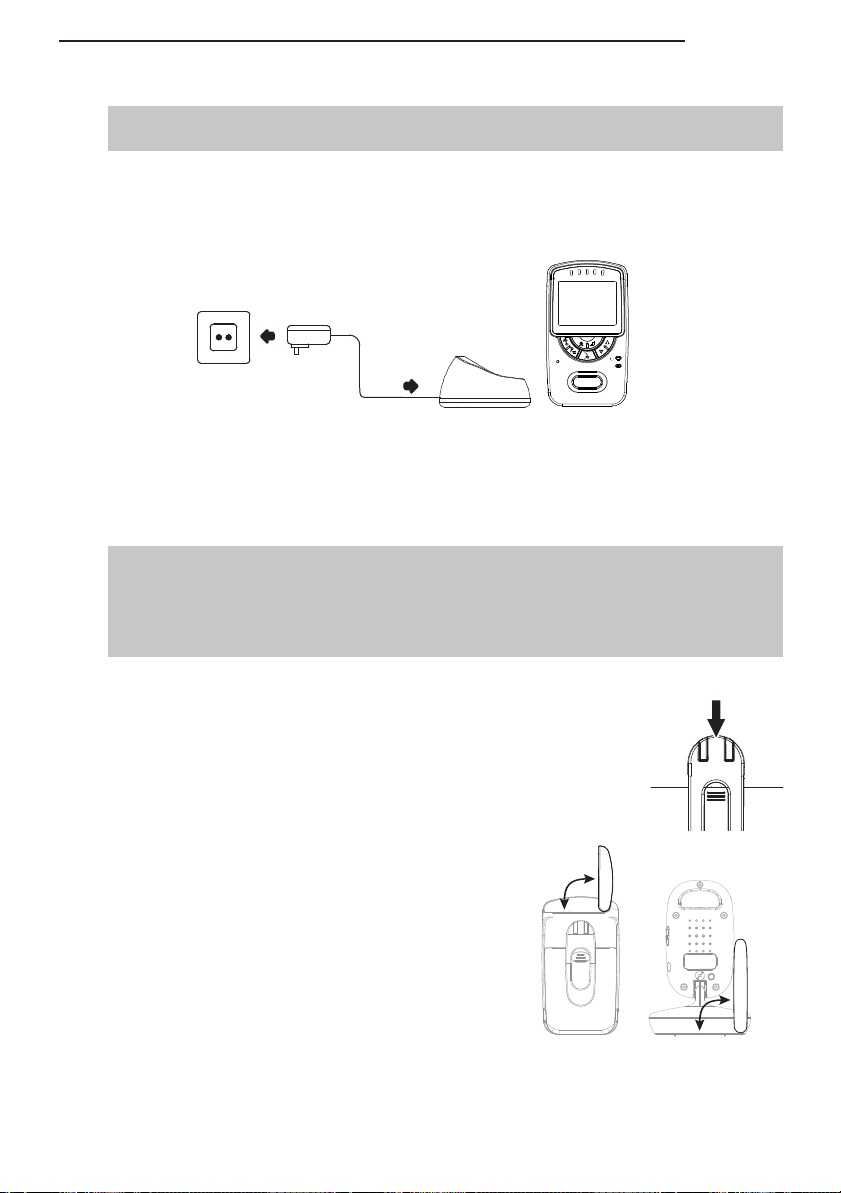

Betrieb mit Netzteil
Schließen Sie den Empfänger wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.
Netzsteckdose
Betrieb mit Akkupack
1. Öffnen Sie das Akkufach auf der Rückseite des Empfängers.
2. Legen Sie den Akkupack ein und verbinden Sie den Stecker des Akkus mit der Buchse im Gerät.
Die Steckverbindung ist verpolungssicher.
3. Schließen Sie das Akkufach wieder.
Der Empfänger wird mit einem Lithium-Ionen-Akkupack - 3,7 Volt / 1500 mAh betrieben.
Der Akkupack kann direkt im Gerät geladen werden, wenn dieses in der Ladestation steht. Im
Ladezustand leuchtet die Power-LED. Bei geringer Akkupackleistung blinkt die Power-LED.
Der Akkupack muss dann geladen werden.
Entfernen des Gürtelclips
Hebeln Sie die Sperrklinke (siehe Grafik) mit einem geeigneten Werkzeug (z. B.
einem kleinen Schraubendreher) ein wenig vom Gehäuse ab und ziehen Sie den
Gürtelclip gleichzeitig nach unten.
Zur Montage des Gürtelclips schieben Sie ihn in der Führung nach oben, bis er
einrastet.
Optimierung der Reichweite
Sender und Empfänger sind mit ausklappbaren Antennen ausgestattet. Die Reichweite kann durch senkrechtes Aufstellen der Antennen optimiert werden.
4
Den Sender bedienen
Den Sender bedienen
Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger.
Sender ein-/ausschalten
Stellen Sie den Sender für die Überwachung so auf, dass das Objektiv auf den gewünschten Beobachtungsbereich ausgerichtet ist. Das beste Ergebnis erzielen Sie, wenn Sie die Antenne aufrecht
stellen.
Den Ein/Aus-Schalter in die Position ON schieben.
Die Power-LED leuchtet. Der Sender ist jetzt betriebsbereit.
Zum Ausschalten den Ein/Aus-Schalter in die Position OFF schieben.
Bei geringer Batterieladung blinkt die Power-LED.
Wechseln Sie die 4 AAA Alkaline Batterien.
Sender anschließen und ausrichten
a Achtung: Stellen Sie den Sender mit einem Mindestabstand von 1 m zu anderen elektronischen
Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann. Richten Sie das Oberteil des
Senders auf das zu überwachende Baby bzw. Objekt aus. Überprüfen Sie, ob das Baby bzw. Objekt
auf dem Empfänger angezeigt wird.
Nachtsicht
Der Sender ist mit 6 Infrarot-Dioden ausgestattet. Dadurch ist die Bildübertragung aus unbeleuchteten Bereichen möglich. Die Nachtsichtfunktion wird automatisch aktiviert, wenn die Lichtverhältnisse
es erfordern.
Bei aktivierter Nachtsichtfunktion ist die Bildschirmdarstellung am Empfänger schwarz-weiß.
D
5
16° - 18°C. Bitte stellen Sie die Raumtemperatur entsprechend ein.
Diese Taste 2 x drücken.
Dieses Symbol wird im Display angezeigt.
Mit diesen Tasten die Anzeige für die Temperaturmessung auf °C oder °F einstellen.
Temperaturüberwachung (Oberen/unteren Grenzwert einstellen)
Sie können einen oberen und unteren Grenzwert für die Temperaturüberwachung einstellen. Liegt die
gemessene Temperatur außerhalb des eingestellten Bereichs, ertönt ein Signalton.
Diese Taste 3 x (unterer Grenzwert) bzw. 4 x (oberer Grenzwert) drücken.
Lo / Hi
Dieses Symbol wird zusammen mit der aktuellen Einstellung im Display angezeigt (Lo =
unterer Grenzwert / Hi = oberer Grenzwert).
Den Empfänger bedienen
Den Empfänger bedienen
Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger.
Empfänger ein-/ausschalten
Diese Taste gedrückt halten, bis das Logo und dann die Bildübertragung vom Sender
erscheint.
Zum Ausschalten diese Taste ca. 1 Sekunde gedrückt halten.
Bei geringer Akkuladung blinkt die Power-LED.
Stellen Sie den Empfänger zum Aufladen in die Ladestation.
Lautstärke einstellen
Mit diesen Tasten die Lautstärke in 5 Stufen oder “Aus” einstellen.
Helligkeit einstellen
Diese Taste 1 x drücken.
Dieses Symbol wird im Display angezeigt.
Mit diesen Tasten die Helligkeit in 5 Stufen einstellen.
Temperaturmessung (Einheit der Anzeige einstellen)
In der unteren rechten Ecke des Displays wird die Raumtemperatur im Babyzimmer angezeigt.
WICHTIGER HINWEIS : Die ideale Raumtemperatur während des Schlafens des/der Babies beträgt
6
Wenn die VOX-Funktion ausgeschaltet ist, bleibt das Display dauerhaft an.
Video/Audio-Umschaltung
Sie können den Monitor abschalten, um Akkukapazität zu sparen. Die Geräusche aus dem Babyzimmer werden dauerhaft wiedergegeben und bei Überschreitung der eingestellten VOX-Empfindlichkeit
wird der Monitor automatisch wieder eingeschaltet.
Diese Taste kurz drücken.
Zum manuellen Wiedereinschalten des Monitors diese Taste erneut kurz drücken.
Den Empfänger bedienen
Mit diesen Tasten die Grenzwerte (unterer Grenzwert: Off, 12, 15, 18 / oberer Grenzwert: 20, 23, 26, Off) einstellen. Bei der Einstellung “Off” = aus ist die Überwachung ausgeschaltet.
Nachtlicht ein-/ausschalten
Diese Taste 5 x drücken.
Dieses Symbol wird im Display angezeigt.
Mit diesen Tasten das Nachtlicht des Senders ein- oder ausschalten.
Vibrationsalarm ein-/ausschalten
Diese Taste 6 x drücken.
Dieses Symbol wird im Display angezeigt.
Mit diesen Tasten den Vibrationsalarm ein- oder ausschalten. Bei eingeschaltetem Vibrationsalarm vibriert der Empfänger, wenn die Geräusche in dem Überwachungsraum so
groß sind, dass die roten Geräuschpegel LEDs aktiviert werden.
VOX-Empfindlichkeit einstellen
(VOX: Voice Operated Transmission = Geräuscherkennung)
Durch die VOX-Funktion (Geräuscherkennung) beginnt das System automatisch mit der Übertragung
vom Sender zum Empfänger, wenn eine Stimme oder ein Geräusch erkannt wird.
Diese Taste 7 x drücken.
Dieses Symbol wird im Display angezeigt.
Mit diesen Tasten VOX OFF oder die Empfindlichkeit in 5 Stufen einstellen (5 = höchste
Empfindlichkeit). Wenn eine der 5 Stufen eingestellt ist, leuchtet die VOX-Anzeige im
Display auf.
Befindet sich der Empfänger in der Ladestation wird das Display des Empfängers nach ca. 1 Minute
abgeschaltet, wenn kein Signal übertragen wird; es wird jedoch wieder eingeschaltet, wenn die VOXFunktion des Senders ausgelöst oder eine Taste am Empfänger betätigt wird.
D
7
8
Vergrößerung einstellen
Sie können die Darstellung des Bildes vergrößern.
Diese Taste ca. 2 s gedrückt halten.
Das Bild wird vergrößert. Den dargestellten Bildausschnitt können Sie, solange vier Pfeile im Display dargestellt werden (ca. 5 Sekunden), mit den Tasten nach links,
nach rechts, nach oben oder nach unten ver-
schieben.
Zum Ausschalten der Vergrößerung halten Sie diese Taste wiederum ca. 2 s gedrückt.
Schlaflieder wählen
Diese Taste kurz drücken.
Dieses Symbol wird im Display angezeigt.
Mit diesen Tasten eines der Schlaflieder (1-5) auswählen.
Zum Ausschalten diese Taste kurz drücken.
Gespräch führen
Diese Taste drücken und gedrückt halten.
Dieses Symbol wird im Display angezeigt.
In das Mikrofon sprechen, um zum Baby oder mit dem Partner zu sprechen. Wenn die
Gesprächstaste gedrückt wird, werden eventuell abgespielte Schlaflieder ausgeschaltet.
Reichweite
Wenn die Reichweite zwischen Sender und Empfänger überschritten wurde, erscheint eine Meldung
im Display („Out of Range“) und Sie hören einen Alarmton. Bewegen Sie sich mit dem Empfänger
wieder in die Nähe des Senders. Die Reichweite kann durch ein senkrechtes Aufstellen der Antennen
an Sender und Empfänger optimiert werden.
Registrierung eines Senders (Kameraeinheit)
Im Auslieferungszustand ist der Sender (bei Watch&Care V132 beide Sender) bereits beim Empfänger
angemeldet. Bei Bedarf oder wenn eine weitere Kamera angemeldet werden soll, können Sie eine
Anmeldung auch manuell durchführen:
1 Sender ausschalten. Schalter auf Position OFF. Falls erforderlich, die Batterien aus dem Sen-
der für einige Sekunden entfernen.
2 Schalten Sie den Empfänger ein.
3 Drücken und halten Sie die Taste so lange, bis erscheint.
4 Wählen Sie mit die gewünschte Kamera [C1] ... [C4].
Den Empfänger bedienen
5 Drücken Sie die Taste kurz. Die Link-LED flackert für ca. 10 s. Während dieser Zeit
müssen Sie die Schritte 6 und 7 durchführen.
6 Schalten Sie den Sender ein (Schalter auf Position ON).

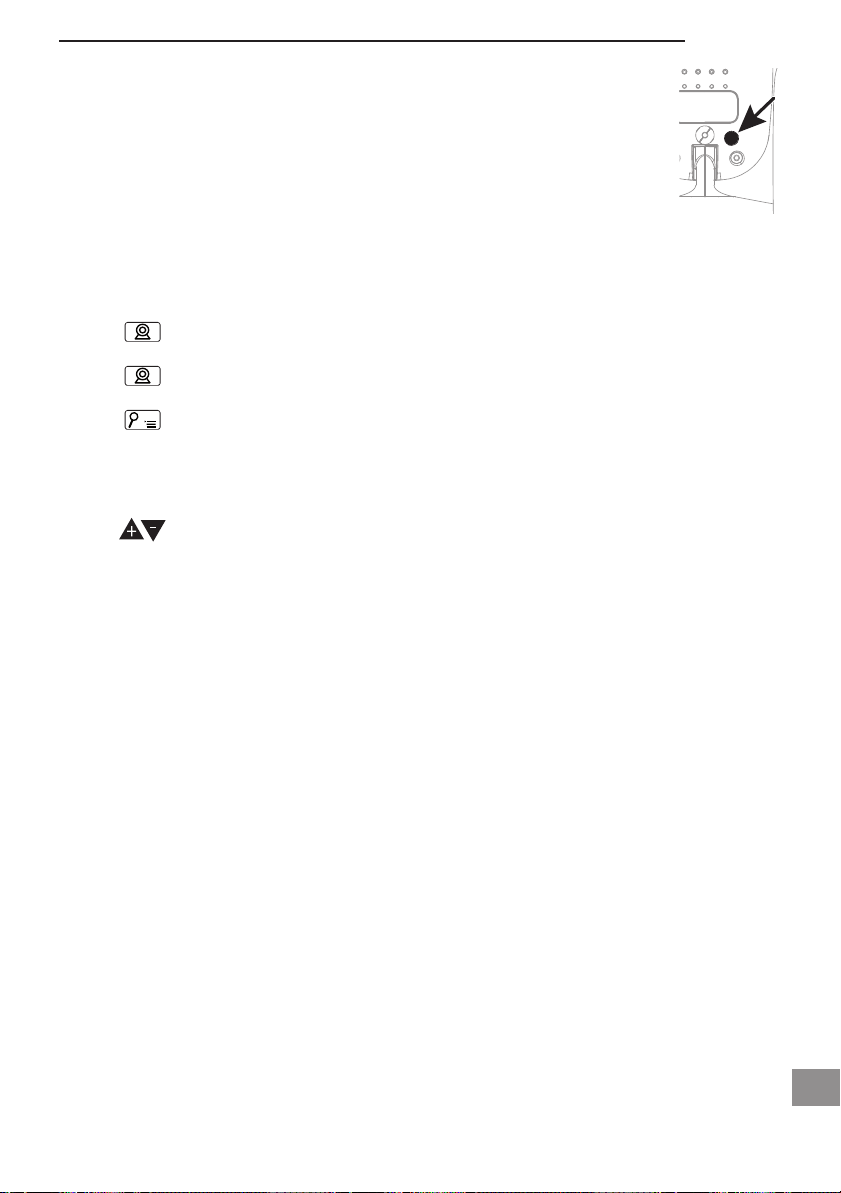

7 Drücken Sie die Anmeldetaste auf der Rückseite des Senders und halten Sie
sie gedrückt, bis die LED am Sender flackert. Nach kurzer Zeit wird bei erfolgreicher Verbindung im Display das vom Objektiv erfasste Bild angezeigt.
Schlägt die Anmeldung fehl, erscheint „Out of Range“ im Display.
Betrieb mit mehreren Kameras
Haben Sie an Ihrem System mehrere (bis zu 4) Kameras angemeldet, können Sie eine bestimmte
Kamera gezielt auswählen oder den Scan-Betrieb einschalten, bei dem die Signale aller aktivierten
Kameras kontinuierlich wechselnd jeweils für ca. 10 Sekunden angezeigt werden.
Diese Taste kurz drücken. Die Nummer der aktuellen Kamera wird angezeigt.
Durch einen wiederholten Druck auf diese Taste können Sie eine andere Kamera oder
den Scan-Betrieb auswählen.
Bestätigen Sie Ihre Auswahl mit dieser Taste.
Auswahl der Kameras für den Scan-Betrieb
Während Sie die Auswahl der Kamera durchführen (siehe oben) können Sie mit diesen
Tasten für jede der angemeldeten Kameras festlegen, ob sie dem Scan-Betrieb zugeordnet sein soll (z. B. “C2 x” = keine Darstellung während des Scan-Betriebs / “C2 ✔” =
Darstellung während des Scan-Betriebs).
Sie können für jeden einzelnen Kamerakanal die Einstellungen individuell festlegen.
Optionales externes Vibrationskissen
1. Das externe Vibrationskissen (Amplicomms PTV100) ist ein optionales Gerät, das einzeln zu diesem System erhältlich ist. Um es als kraftvollen Vibrationsalarm unter dem
Kopfkissen nutzen zu können, schließen Sie es bitte an den entsprechenden Anschluss
auf der Displayseite des Elterngeräts an. Wenn der in dem Elterngerät eingebaute Vibrationsalarm ausgelöst wird, beginnt das externe Vibrationskissen zu vibrieren. Dafür muss
die Vibrationsoption im Menü aktiviert sein.
2. Display und Sound des Elterngeräts werden aktiviert, wenn das System registriert, dass
das Baby weint. Der Feinheitsgrad kann über die VOX-Einstellung angepasst werden.
Eine Einzelaktivierung des externen Vibrationskissens ist ebenfalls möglich. Das Elterngerät bleibt nach dem Auslösen 60 Sekunden lang aktiv. Während dieser Zeit tritt ein
weiteres Auslösen der Vibration nur auf, wenn eine der beiden Geräuschpegel-LEDs
durch ein auftretendes Geräusch aktiviert wird. Das eingehende Geräusch muss ausreichend laut sein (mindestens 75dB auf 0,5m), damit die zweithöchste LED auslöst. Diese
Einstellung dient zur Vermeidung von Fehlauslösungen des Systems durch leise Geräusche, wie beispielsweise ein Seufzen des Babys.
Den Empfänger bedienen
D
9
durch Möbel oder andere Gegenstände.
Achten Sie beim Betrieb mit einem Netzteil auf den einwandfreien Zustand der Kabel und Stecker.
Abgeknickte oder durchgescheuerte Kabel sind lebensgefährlich!
Das Netzteil erfüllt die Ökodesign-Anforderungen
der Europäischen Union (Richtlinie 2005/32/EG).
Dies bedeutet, dass sowohl im Betrieb als auch im
Ruhezustand der Stromverbrauch im Vergleich zu
Netzteilen älterer Bauart deutlich niedriger ist.
Anhang
Anhang
Sicherheitshinweise
Lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie gut auf.
Bestimmungsgemäße Verwendung
Das Überwachungssystem wurde zur Überwachung von Räumen entwickelt. Der Sender übermittelt
von seinem Standort aus Stimmlaute und Bilder an den Empfänger. Jede andere Verwendung gilt als
nicht bestimmungsgemäß.
Die Verwendung des Geräts ersetzt nicht die persönliche Beaufsichtigung, z. B. eines Kindes. Der
Anwender wird nicht aus seiner persönlichen Haftung entlassen. Eigenmächtige Veränderungen oder
Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.
Aufstellungsort und Sicherheitsinformationen
• Legen Sie den Sender niemals in das Bett oder in den Laufstall eines Babys/Kindes.
• Vergewissern Sie sich, dass sich der Sender und das Netzkabel immer außerhalb der Reichweite
von Babys/Kindern befinden, d. h. mindestens einen Meter entfernt.
• Sorgen Sie während des Betriebs für ausreichende Belüftung aller Komponenten. Legen Sie
keine Kissen, Handtücher oder Ähnliches auf die Geräte.
• Die Geräte sind nicht für den medizinischen Einsatz geeignet. Warn- oder Signaltöne von
Atmungs- oder Herztonüberwachungsgeräten können nicht übertragen werden.
• Der Aufstellungsort hat entscheidenden Einfluss auf den einwandfreien Betrieb. Halten Sie einen
Abstand von mindestens einem Meter zu elektronischen Geräten, wie z. B. Mikrowellen oder
Hi-Fi-Geräten ein, da es sonst zu gegenseitiger Beeinflussung/Störung kommen kann.
• Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit,
Hitze oder direkte Sonneneinstrahlung. Verwenden Sie die Geräte nicht in explosionsgefährdeten
Bereichen.
Netzgerät
a Achtung: Verwenden Sie nur die mitgelieferten Steckernetzteile, da andere Netzteile das
Überwachungssystem beschädigen können. Versperren Sie nicht den Zugang zum Steckernetzteil
10
Anhang
Akkus
a Achtung: Werfen Sie Akkus oder Batterien nicht ins Feuer. Verwenden Sie nur die für die Geräte
vorgeschriebenen Akkus oder Batterien! Achten Sie auf die richtige Polung!
Stromausfall
Bei Stromausfall funktionieren die Geräte nur im Batteriebetrieb. Ziehen Sie dafür die Netzadapterstecker aus den Geräten heraus.
Medizinische Geräte
a Achtung: Benutzen Sie die Geräte nicht in der Nähe von medizinischen Geräten.
Eine Beeinflussung kann nicht völlig ausgeschlossen werden.
Entsorgung
Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen
Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektro-
nikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol
bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!
Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!
Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt
gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten.
Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel oder bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen,
sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole
bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen, sondern dass diese über Sammelstellen entsorgt werden müssen.
Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.
Service-Hotline
Haben Sie Probleme mit Ihrem Gerät, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline wenden.
Die Rufnummer finden Sie auf unserer Internetseite www.audioline.de
Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler.
Die Garantiezeit beträgt 2 Jahre.
Falls es Probleme gibt: Fragen und Antworten
Keine Funktion
• Sender und/oder Empfänger sind nicht eingeschaltet.
• Akkupack/Batterien sind leer oder defekt.
• Netzadapter sind nicht angeschlossen.
Kein Empfang
• Sender und Empfänger sind nicht angemeldet.
• Der Abstand des Senders, z. B. zum Baby, ist zu groß. Beachten Sie den Mindestabstand von
einem Meter.
• Der Abstand zwischen Empfänger und Sender ist zu groß.
• Die VOX-Empfindlichkeit ist zu niedrig eingestellt.
D
11
Anhang
Empfangsstörungen
• Der Abstand zwischen Empfänger und Sender ist zu groß.
• Akku-/Batterieleistung ist zu gering.
• Andere elektronische Geräte stören das Übertragungsfeld.
Störungen im Zusammenhang mit drahtlosen Netzwerken (WLAN)
• Die Übertragung zwischen Sender und Empfänger erfolgt auf einem fest eingestellten Kanal im
Frequenzbereich 2,4 GHz. Auch drahtlose Funknetzwerke (WLAN) arbeiten in diesem Frequenzbereich. Im Falle gegenseitiger Störungen, Empfangsabbrüchen o. ä., stellen Sie an Ihrem
WLAN-Router ggf. einen anderen Kanal ein.
Pfeifton (Rückkopplung)
• Vergrößern Sie die Entfernung zwischen Empfänger und Sender.
• Verringern Sie die Lautstärke am Empfänger.
Rauschen
• Akku-/Batterieleistung ist zu gering.
Bild- aber keine Tonübertragung
• Die Lautstärke ist zu gering eingestellt.
Bild wird schwarz-weiß dargestellt
• Die Nachtsichtfunktion ist aktiv.
Der Akkupack im Empfänger wird nicht geladen
• Der Netzadapter ist nicht angeschlossen.
Konformitätserklärung
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:
1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.
Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer
Website www.audioline.de
Pflegehinweise
• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.
12
Anhang
Technische Daten
Kamera (Sender) Buchse: 6 V DC
Sensor: 1 Nachtlichtsensor
IR-Dioden: 6
Monitor (Empfänger) Bildschirm: 2,4" LC-Display
Buchse: 6 V DC
Stromversorgung (Empfänger) Netzteil, Input: 100-240 VAC, 50-60Hz, 150 mA
Netzteil, Output: 6 VDC, 800 mA
oder Lithium-Ionen-Akkupack 3,7 Volt / 1500 mAh
Erstmalige Ladezeit Akkupack bis zu 16 h
Stromversorgung (Sender) Netzteil, Input: 100-240 VAC, 50-60Hz, 150 mA
Netzteil, Output: 6 VDC, 800 mA
oder 4 Alkaline Batterien Typ: AAA
Reichweite Bis zu 150 Metern unter optimalen Bedingungen. In
Gebäuden wird die Reichweite durch Wände, Türen usw.
verringert.
Frequenzbereich 2.4 GHz (digital)
Zulässige Umgebungstemperatur 0° C bis 40° C
Sendeleistung (TX PA Power) 15 ~ 17 dBm
Garantie
AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange
Lebensdauer.
Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die
Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.
Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder
durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung,
durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation
sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.
Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das
Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum
über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.
Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte
unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE-Gerät
gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich
gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und
Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.
13
D
14
Contents
Operating Elements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Starting Up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Checking the package contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Connecting and aligning the transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Operating with batteries (not supplied) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Operating with a power adapter plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Connecting the receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Operating with a power adapter plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Operation with rechargeable batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Mounting/dismounting the belt clip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Optimization of range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Operating the Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Switching the transmitter on/off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Connecting and aligning the transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Night vision . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Operating the Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Switching the receiver on/off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Setting the volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Setting the brightness . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Temperature option (setting the display unit) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Temperature option (setting the range) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Switching the night light on/off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Switching the vibration alarm on/off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Adjusting the VOX sensitivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Video/Audio switching . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Setting the zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Selecting a lullaby . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Intercom function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Registration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Multi camera mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
External shaker option . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Appendix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Installation location and safety information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Power adapter plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Rechargeable batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Power failure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Medical equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Helpline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Troubleshooting guide - Problems and solutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Declaration of conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
GB
1
Operating Elements
LINK
7
8
9
10
11
12
2
1
3
4
5
6
Operating Elements
DC 6V
2
3
4
5
6
1
7
8
9
Monitor unit (receiver)
1 Antenna (fold-out)
2 Sound level LEDs
3 Camera selection / Registration
4 On/Off switch / Video/audio switching
5 Menu button / Zoom on/off
6 Talk button
7 Lullaby (on/off / selection)
8 Increase volume / menu options selection
9 Reduce volume / menu options selection
10 Power LED
11 Link LED
12 Socket for external vibration alert device
(e. g. Amplicomms PTV 100, refer to page 9)
Camera unit (transmitter)
1 Night light
2 Light sensor
3 Camera lens
4 Antenna
5 Microphone
2
6 Power LED
7 ON/OFF switch
8 Socket for power adapter plug
9 Temperature sensor
DC 6V
Starting Up
Starting Up
a Important: please make sure you’ve read the safety information on page 10 before you set up
your system.The data transmitted (image and/or sound) are digitally coded.
Checking the package contents
The package contains: V130 V132
• One camera unit (transmitter) 1 2
• One monitor unit (receiver) with belt clip 1 1
• One rechargeable battery pack for the receiver 1 1
• One power adapter plug for the transmitter 1 2
• One charger with power adapter plug for the receiver 1 1
• One operating manual 1 1
Connecting and aligning the transmitter
a Attention: Position the transmitter with a minimum distance of 1 m to other electronic devices,
otherwise there is a risk of mutual disturbance. Point the upper section of the transmitter towards the
baby or object you want to monitor. Check that the baby or object is suitably displayed on the
receiver.
Operating with batteries (not supplied)
Use a small screwdriver to open the transmit-
ter’s battery compartment on the underside.
Insert the batteries, paying attention to correct
polarity. Refer to the diagrams in the battery
compartment. Close the battery compartment
again.
The transmitter is operated by means of 4 AAA Alkaline batteries (not contained in the material
supplied). The transmitter cannot be charged. Insert the batteries before connecting the power
adapter plug.
In the case of a low battery charge, the Power LED flashes slowly. The batteries must be replaced.
Operating with a power adapter plug
Connect the transmitter as illustrated in the diagram. For safety reasons, only use the power adapter
plug supplied.
Mains power outlet
GB
3
LINK
Starting Up
Connecting the receiver
a Attention: Position the receiver with a minimum distance of 1 m to other electronic devices,
otherwise there is a risk of mutual disturbance.
Operating with a power adapter plug
Connect the receiver as illustrated in the diagram. For safety reasons, only use the power adapter
plug supplied.
Mains power outlet
Operation with rechargeable batteries
1. Open the battery compartment on the rear side of the receiver.
2. Insert the battery pack, and connect it with the socket. The connector can only be fitted one way.
3. Close the battery compartment again.
The receiver is powered by a a Lithium-ion battery pack of 3.7 V, 1500 mAh.
The rechargeable battery pack can be recharged directly in the receiver when it is inserted in the
charging station. The Power LED lights up when the receiver is being charged.
In the case of a low battery charge, the Power LED flashes slowly. The battery pack must then be
recharged.
Mounting/dismounting the belt clip
Prize the latch (see figure) with a suitable tool (such as a small screwdriver) a little bit away from the chassis and move the belt clip down simultaneously. To
attach the belt clip slide it into the guide towards the top until it snaps in.
Optimization of range
Baby unit and parent unit come with fold-out antennas. If
necessary, optimum range can be achieved if both the
Baby unit and Parent unit antennas are extended vertically.
4
Operating the Transmitter
Operating the Transmitter
Check the transmitter and receiver are working properly each time before the equipment is put into
operation.
Switching the transmitter on/off
Position the transmitter in a good position for the monitoring tasks required and align the camera lens
to the area to be monitored.
Slide the switch to ON. The Power LED lights up.
The transmitter is now ready to operate.
To switch the unit off, slide the switch to OFF.
In the case of a low battery voltage, the Power LED flashes slowly.
In this event replace the 4 x AAA batteries with fresh alkaline cells.
Connecting and aligning the transmitter
a Attention: Position the transmitter with a minimum distance of 1 m to other electronic devices,
otherwise there is a risk of mutual disturbance. Point the upper section of the transmitter towards the
baby or object you want to monitor. Check that the baby or object is suitably displayed on the
receiver.
Night vision
The transmitter is equipped with 6 infrared diodes. This enables the transmission of pictures from
areas which are not illuminated. The night vision function is activated automatically when the light
conditions make it necessary.
When the night−time vision function is activated, the screen display on the receiver turns to
black and white.
GB
5
adjust the room temperature accordingly.
Press the button twice.
This icon appears in the display.
Use these buttons to set temperature measurement to °C or °F.
Temperature option (setting the range)
You can adjust the upper and lower limit for the temperature monitor. An alert will occur if the temperature becomes outside the preset temperature range.
Press the button three times (lower limit) or four times (upper limit).
Lo / Hi
This icon appears with the current setting in the display (Lo = lower limit / Hi = upper
limit).
Operating the Receiver
Operating the Receiver
Check the transmitter and receiver are working properly each time before the equipment is put into
operation.
Switching the receiver on/off
Press and hold this button until the logo appears first then the image being taken by the
transmitter camera.
Press and hold the button for approx. 1 second to switch the unit off.
In the case of a low battery charge, the Power LED flashes slowly. Place the receiver in the charger
to recharge the battery pack.
Setting the volume
Use these buttons to adjust the volume to one of five settings or “Off”.
Setting the brightness
Press the button once.
This icon appears in the display.
Use these buttons to adjust the brightness to one of five settings.
Temperature option (setting the display unit)
In the lower right hand corner the temperature in the baby’s room is shown.
IMPORTANT INFORMATION The ideal temperature for a baby to sleep is 16° - 18 °C. Please set or
6
However if VOX is set to OFF, the display will remain on all the time.
Video/Audio switching
You can manually switch off the display to save battery power. The sound from the baby’s room are
to be heard permanently and the display will automatically switch on again if triggered by the vox
detector.
Press this button briefly.
For switching the display on again press this button again briefly.
Operating the Receiver
Use these buttons to adjust the limits (lower limit Off, 12, 15, 18 / upper limit: 20, 23, 26,
Off). When set to “Off” the temperature monitoring is deactivated.
Switching the night light on/off
Press the button five times.
This icon appears in the display.
Use these buttons to switch the night light on the transmitter on or off.
Switching the vibration alarm on/off
Press the button six times.
This icon appears in the display.
Use these buttons to switch the vibration alarm on or off.
When the vibration alarm is activated, the receiver vibrates when sounds in the room
being monitored are so loud that the red Sound Level LEDs are activated.
Adjusting the VOX sensitivity
(VOX: Voice Operated Transmission = Sound detection)
The VOX function (sound detection) causes the system to start transmitting automatically from the
transmitter to the receiver immediately a voice or sound is detected.
Press the button seven times.
This icon appears in the display.
Use these buttons to set VOX to OFF or adjust the sensitivity to one of 5 levels (5 = highest sensitivity). When one of the five levels has been set, the VOX icon lights up in the
display.
If the receiver is placed on the charger the display will switch off after approx. one minute of inactivity,
but will switch back on if triggered by the vox detector in the transmitter or by pressing any button on
the receiver.
GB
7
Setting the zoom
You can zoom in on the image.
Press and hold this button for approx. 2 seconds.
The zoom will be activated. You can move the selection, as long as four arrows are
shown in the display (approx. 5 seconds), by pressing the button to the left,
to the right, upwards or downwards.
To deactivate the zoom function press and hold this button again for approx. 2 seconds.
Selecting a lullaby
Switch on: press the button briefly.
This icon appears in the display.
Use these buttons to select one of the 5 lullabies (1-5).
Switch off: press the button briefly.
Intercom function
Press and hold the button.
This icon appears in the display.
Speak into the microphone to talk with the person near the other unit. When the talking
button is pressed, any playing of lullabies will be aborted.
Range
When the distance between the transmitter and receiver is too far, the message “Out of Range“ appears in the display and you hear a beep. Move the receiver nearer to the transmitter. If necessary, optimum range can be achieved if both the Baby unit and Parent unit antennas are extended vertically.
Registration
In delivery state the transmitter is pre−registered at the receiver (Watch&Care V132: both transmitters). If necessary or if a another camera is added to the system, registration can also be completed
manually:
1 Switch the transmitter off (switch set to OFF). Remove the batteries of the receiver for a few
seconds if necessary.
2 Switch the receiver on.
3 Press and hold down the button until appears in the display.
4 Use the buttons to select the desired camera [C1] ... [C4].
5 Press the button briefly. The Link LED flickers for approx. 10 seconds. During this time,
you must perform steps 6 and 7.
6 Switch the transmitter on (switch set to ON).
Operating the Receiver
8
7 Press the registration key on the rear of the transmitter and hold it down until
the LED on the transmitter blinks. After a short time the video from the transmitter will appear on the screen if the registra tion was successful.
If the registration failed, “Out of Range“ appears on the screen.
Multi camera mode
If you registered several cameras (up to 4) to your system, you can select a single camera or switch
to scan mode. In scan mode, the signals from all activated cameras are continuously displayed alternately each for about 10 seconds.
Press this button briefly. The number of the selected camera is shown.
Select another camera or the scan mode by pressing this button repeatedly.
Press this button to confirm your selection.
Selecting the cameras for the scan mode
When performing the selection of the camera (see above), you can set by pressing
these buttons for each of the registered cameras, whether it should be assigned to the
scan mode (e. g. “C2 x” = not assigned to the scan mode / “C2 ✔” = assigned to the
scan mode).
For each of the four cameras you can select the features settings individually.
External shaker option
1. The external shaker (Amplicomms PTV100) is an optional device which is supplied
separately to this system. The external shaker can be plugged into the designated output at the side of the display on the parent unit, to enable use as a powerful under-pillow
vibrating alert. The external shaker operates when the parent unit built-in vibrator does.
Therefore the vibrator option must be enabled within the menu.
2. The parent unit display and sound, is activated when the system detects the baby crying, the sensitivity level of which can be adjusted in the VOX setting. A single activation
of the external vibrator/shaker also occurs. The parent unit stays active for 60 seconds
following the trigger, during which time any further triggering of the vibrator/shaker will
only occur when either of the two sound level LEDs are activated by the incoming
sound. Therefore the incoming sound level has to be reasonably loud (at least
75dB@0.5mtrs) in order to trigger the 2nd highest LED. This is set to avoid false triggering the system by one-off low level sounds such as baby sighing for example.
Operating the Receiver
GB
9
Pay attention to correct polarity.
Appendix
Appendix
Safety Information
Please read this operating instruction manual thoroughly.
Intended use
The surveillance system has been developed to monitor rooms. The transmitter sends acoustic and
video signals from its point of installation to the receiver. Any other use is considered unintended use.
The use of this equipment does not substitute personal supervision, e.g. of a child. Users are not
relieved of their personal liability. Unauthorised modification or reconstruction is not permitted. Under
no circumstances open the device or complete any repair work yourself.
Installation location and safety information
• Never lay the transmitter in a baby’s/child’s bed or playpen.
• Ensure that the transmitter and power cable are out of reach of babies/children, i.e. they are at
least one meter away.
• Pay attention that the components are sufficiently well−ventilated when in operation. Do not lay a
cushion, towel or such over the devices.
• The devices are not intended for medical purposes. Warning and signal tones from respiratory or
heartbeat monitoring equipment are not transmitted.
• The installation location plays a decisive role in ensuring proper operation. Therefore, maintain a
distance of at least one meter from other electronic equipment, such as microwave ovens or hi−fi
devices, otherwise they could cause mutual interference/faults.
• Prevent excessive exposure to smoke, dust, vibration, chemicals, moisture, heat and direct sunlight. Do not use the equipment in potentially explosive areas.
Power adapter plug
a Attention: Only use the power adapter plugs contained in the material supplied since other
power adapter plugs could damage the surveillance system. Ensure access to the power adapter
plug is not obstructed by furniture or such.
When using the equipment with a power adapter plug, pay attention that the plug and cable are in
perfect condition. Kinked or worn cable represents the risk of a fatal accident!
The power adapter plug supplied fulfils
the ecodesign requirements of the European Union (Directive
2005/32/EC). This means that, both in an
operating state and in an idling state, the power
consumption is considerably lower compared to
power adapter plugs with an older design.
Rechargeable batteries
a Attention: Never throw batteries into a fire. Only use batteries of the same type!
10
Appendix
Power failure
In the event of a power failure, the devices only operate through battery power. Disconnect the power
adapter plugs from the devices in this case.
Medical equipment
a Attention: Never use the devices in the vicinity of medical equipment.
Effects on such equipment cannot be fully ruled out.
Disposal
In order to dispose of your device, take it to a collection point provided by your local
public waste authorities (e.g. recycling centre). According to laws on the disposal of
electronic and electrical devices, owners are obliged to dispose of old electronic and
electrical devices in a separate waste container. The adjacent symbol indicates that
the device must not be disposed of in normal domestic waste!
Batteries represent a hazard to health and the environment! Never open, damage or
swallow batteries or allow them to pollute the environment. They may contain toxic,
ecologically hazardous heavy metals. You are legally obliged to dispose of power
packs and batteries at the point of sale or in the corresponding containers provided
at collection points provided by local public waste authorities. Disposal is free of
charge. The adjacent symbols indicate that the batteries must not be disposed of in
normal domestic waste and must be brought to collection points provided by local
public waste authorities.
Packaging materials must be disposed of according to local regulations.
Helpline
Should problems arise with the device, please refer to the following information first.
In the case of technical problems, contact our Hotline. Please refer to our website
www.audioline.de
In the case of claims under the terms of guarantee, contact your sales outlet.
There is a 2 year period of guarantee.
for the telephone number.
Troubleshooting guide - Problems and solutions
Equipment does not function
• Transmitter and/or receiver are not switched on.
• The batteries are empty or defective.
• The power adapter plugs are not connected.
No reception
• Transmitter and receiver are not registered.
• Transmitter is too far from object being monitored, e.g. baby.
Observe the minimum distance of one meter.
• The receiver and transmitter are too far apart.
• The VOX sensitivity is set too low.
GB
11
Appendix
Reception interference
• The receiver and transmitter are too far apart.
• The battery power is too low.
• Other electronic devices are causing interference in the field of transmission.
Common wireless networks faults (WLAN)
• The transmission between the transmitter and receiver is on a permanently set channel in the 2.4
GHz frequency range. Wireless radio networks (WLAN) also work in this frequency range. In the
event of interference, reception interruptions, etc., set your WLAN router to a different channel.
Howling or squealing noise (acoustic feedback)
• Increase the distance between receiver and transmitter.
• Reduce the volume on the receiver.
Noise
• The battery power is too low.
Picture but no sound transmission
• Volume setting is too low.
Picture is in black and white
• The night vision function is active.
The battery pack in the receiver is not charged
• The power adapter plug is not connected.
Declaration of conformity
This device fulfils the requirements stipulated in the EU directive:
1999/5 EU directive on radio equipment and telecommunications terminal
equipment and the mutual recognition of their conformity.
Conformity with the above mentioned directive is confirmed by the CE symbol on the device.
To view the complete Declaration of Conformity, please refer to the free download available on our
website www.audioline.de
Maintenance
• Clean the housing surfaces with a soft, fluff−free cloth.
• Never use cleaning agents or solvents.
12
Appendix
Technical data
Camera (transmitter) Socket: 6 V DC
Sensor: 1 night light sensor
IR diodes: 6
Monitor (receiver) Screen: 2,4" LC display
Socket: 6 V DC
Power supply (receiver) Power adapter plug, input:
100-240 VAC, 50-60Hz, 150 mA
Power adapter plug, output: 6 VDC, 800 mA
or Lithium-ion battery pack 3.7 Volt / 1500 mAh
Initial charging time for battery Up to 16 h
Power supply (transmitter) Power adapter plug, input:
100-240 VAC, 50-60Hz, 150 mA
Power adapter plug, output: 6 VDC, 800 mA
or 4 AAA Alkaline batteries
Range Up to 150 meters under optimum conditions. Range is
reduced in buildings through walls, doors etc.
Frequency range 2.4 GHz (digital)
Permissible ambient temperature 0°C to 40°C
Transmission power (TX PA power) 15 ~ 17 dBm
Guarantee
AUDIOLINE equipment is produced and tested according to the latest production methods. Carefully
selected materials and highly developed technology ensure perfect functioning and a long service life.
The terms of guarantee do not apply to the batteries or power packs used in the products. The period
of guarantee is 24 months from the date of purchase.
All deficiencies related to material or manufacturing errors within the period of guarantee will be
redressed free of charge. Rights to claims under the terms of guarantee are annulled following tampering by the purchaser or third parties. Damage caused as the result of improper handling or operation, incorrect positioning or storage, improper connection or installation or Acts of God and other
external influences are excluded from the terms of guarantee. In the case of complaints, we reserve
the right to repair defect parts, replace them or replace the entire device. Replaced parts or devices
become our property. Rights to compensation in the case of damage are excluded where there is no
evidence of intent or gross negligence by the manufacturer.
If your device does show signs of a defect within the period of guarantee, please contact the sales
outlet where you purchased the AUDIOLINE device, producing the purchase receipt as evidence. All
claims under the terms of guarantee in accordance with this agreement can only be asserted at the
sales outlet. No claims under the terms of guarantee can be asserted after a period of two years from
the date of purchase and hand−over of the product.
13
GB
14
15
Wichtige Garantiehinweise
Die Garantiezeit für Ihr AUDIOLINE-Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei
Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei
Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss
oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die
Garantieleistung.
BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE
DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN. UM
UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE
NICHT AN UNSERE BÜROADRESSE.
BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG, FRAGEN SIE IHREN FACHHÄNDLER ODER WENDEN SIE SICH AN UNSERE
Service-Hotline
Die Rufnummer der Service-Hotline finden Sie auf unserer Internetseite www.audioline.de
AUDIOLINE GmbH
Neuss
Internet: www.audioline.de
E-Mail: info@audioline.de
Version 1.4 • 23.06.2015
4 250711 991869
Loading...
