Telefon
Telephone
Bedienungsanleitung
Operating Instructions
TEL5CLIP
TEL5Clip
Bedienungsanleitung ___________ 3
Operating Instructions _________ 21
2
- Inhaltsverzeichnis -
1 Allgemeine Hinweise...........................................................4
2 Bedienelemente ...................................................................6
3 Inbetriebnahme ....................................................................8
3.1 Allgemeine Hinweise .....................................................8
3.2 Verpackungsinhalt prüfen..............................................8
3.3 Telefonhörer anschließen..............................................8
3.4 Batterien einsetzen........................................................8
3.5 Telefon anschließen ......................................................9
3.6 Wandmontage ...............................................................9
3.7 Grundeinstellungen vornehmen ....................................9
4 Bedienung ..........................................................................11
4.1 Telefonieren.................................................................11
4.2 Anrufe entgegennehmen.............................................11
4.3 Anzeige der Gesprächsdauer......................................11
4.4 Einstellen der Hörerlautstärke .....................................11
4.5 Wahlwiederholung.......................................................11
4.6 Einstellbarer Tonruf .....................................................12
4.7 Kurzwahlnummern speichern......................................12
4.8 Kurzwahlnummern abrufen .........................................12
5 Rufnummernanzeige (CLIP) .............................................13
5.1 Anruferliste einsehen...................................................14
5.2 Telefonnummer aus der Anruferliste direkt
anwählen .....................................................................14
5.3 Telefonnummer aus der Anruferliste löschen..............15
5.4 Komplette Anruferliste löschen....................................15
6 T-NET-Betrieb / Nebenstellenanlagen .............................16
6.1 "R" Taste an Nebenstellenanlagen..............................16
6.2 "R" Taste und die T-NET-Funktionen der
Deutschen Telekom.....................................................16
6.3 Telefonnummern wählen bei dem Betrieb an
Nebenstellenanlagen...................................................16
7 Wichtige Informationen.....................................................17
7.1 Fehlersuche.................................................................17

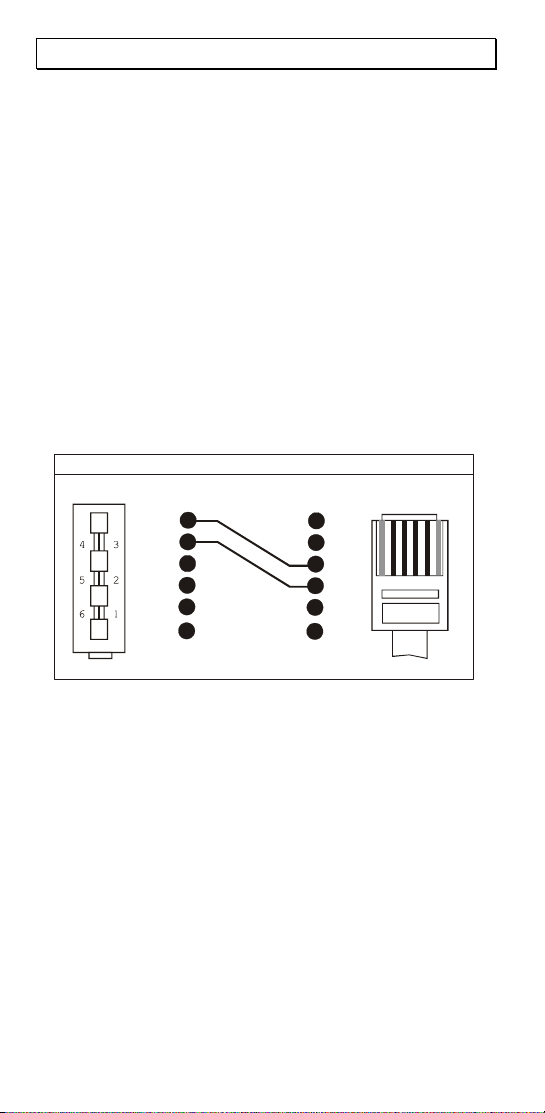

7.2 Telefonkabel austauschen...........................................17
7.3 Garantie.......................................................................18
7.4 Konformitätserklärung .................................................19
3
- Allgemeine Hinweise -
1 Allgemeine Hinweise
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Bei
eventuell auftretenden Fragen, wenden Sie sich bitte an
unseren Service unter der Service-Hotline 0180 5 00 13 88.
Öffnen Sie das Gerät in keinem Fall selbst und führen Sie
keine eigenen Reparaturversuche aus. Bei
Gewährleistungsansprüchen wenden Sie sich bitte an Ihren
Fachhändler.
Bestimmungsgemäße Verwendung
Dieses Telefon ist für den Betrieb an einem analogen
Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt
worden. Allerdings kann, wegen der Unterschiede zwischen
den verschiedenen Telekom-Netzbetreibern, keine Garantie für
einwandfreie Funktion an jedem Telekom-Endgeräteanschluss
übernommen werden. Das Telefon besitzt die Voraussetzung
an einer TAE-Steckdose mit F/N-Codierung gemeinsam mit
anderen Anschlussgeräten wie Fax, Anrufbeantworter oder
einem Modem benutzt zu werden. Schließen Sie das
Anschlusskabel des Telefons nur an die dafür bestimmten
Telefonsteckdosen an. Wechseln Sie den Stecker des
Anschlusskabels nicht aus.
Nebenstellenanlagen
Das Telefon kann auch an einer Nebenstellenanlage
angeschlossen werden. Ob Ihr Telefon an Ihrer
Nebenstellenanlage einwandfrei funktioniert, erfahren Sie bei
dem Händler, bei dem die Anlage gekauft wurde. Durch die
große Anzahl verschiedener Nebenstellenanlagen kann eine
Funktionsgarantie nicht übernommen werden.
Entsorgung
Ist die Gebrauchszeit der gesamten Anlage abgelaufen,
entsorgen Sie diese bitte umweltfreundlich gemäß den
gesetzlichen Bestimmungen.
Temperatur und Umgebungsbedingungen
Das Telefon ist für den Betrieb in geschützten Räumen mit
einem Temperaturbereich von 10 °C bis 30 °C ausgelegt. Das
Telefon darf nicht in Feuchträumen wie Bad oder Waschküche
aufgestellt werden. Vermeiden Sie die Nähe zu Wärmequellen
wie Heizkörpern und setzen Sie das Gerät keiner direkten
Sonnenbestrahlung aus.
4
- Allgemeine Hinweise -
Aufstellort
Stellen Sie das Telefon nicht in die unmittelbare Umgebung
von anderen elektronischen Geräten wie z. B. Mikrowellen
oder HIFI-Geräten, da es sonst zu gegenseitiger Beeinflussung
kommen kann. Der Aufstellort hat einen entscheidenden
Einfluss auf einen einwandfreien Betrieb des Telefons.
Stellen Sie das Telefon auf eine ebene und rutschfeste
Fläche. Normalerweise hinterlassen die Füße keine Spuren auf
der Aufstellfläche. Wegen der Vielzahl der verwendeten Lacke
und Oberflächen kann es jedoch nicht ausgeschlossen
werden, dass durch die Gerätefüße Spuren auf der
Abstellfläche entstehen.
Verwenden Sie das Telefon nicht in explosionsgefährdeten
Bereichen.
Übermäßige Belastungen durch Rauch, Staub,
Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte
Sonneneinstrahlung müssen vermieden werden.
Reinigung und Pflege
Die Gehäuseoberflächen können mit einem trockenen,
weichen und fusselfreien Tuch gereinigt werden. Niemals
Reinigungsmittel oder gar aggressive Lösungsmittel
verwenden. Außer einer gelegentlichen Gehäusereinigung ist
keine weitere Pflege erforderlich. Die Gummifüße des Telefons
sind nicht gegen alle Reinigungsmittel beständig. Der
Hersteller kann daher nicht für evtl. Schäden an Möbeln o. ä.
haftbar gemacht werden.
CE-Zeichen
Das Telefon stimmt mit den grundlegenden Anforderungen der
R&TTE-Directive überein. Dies wird durch das CE-Zeichen
bestätigt.
5
- Bedienelemente -
2 Bedienelemente
Hörer Innenseite
1 Trenntaste/Hörergabel
2 Kurzwahltaste
3 Speichertaste
4 Verbindung zum
Basisgerät
5 R-Signaltaste
6 Wahlwiederholung/
Pause
7 Einstellung der
Hörerlautstärke
Hörer Oberseite
8 Kontrollleuchte bei
neuen Anrufen
9 Auswahltaste runter
7
1
TEL5 clip
6
5
2
3
4
AUDIOLINE
8
10 Auswahltaste hoch
11 Löschtaste
12 Wählen aus der
Anruferliste
6
12
11
9
10
- Bedienelemente -
Unterseite Basisgerät
1 Befestigung für
Wandmontage
2 Anschluss Telefonkabel
3 Befestigung für
Wandmontage
4 Anschluss Spiralkabel
zum Hörer
5 Einstellung der
Ruftonlautstärke
Innenseite Basisgerät
6 Batteriefach
1
5
2
3
4
6
7
- Inbetriebnahme -
3 Inbetriebnahme
3.1 Allgemeine Hinweise
ACHTUNG! Lesen Sie vor der Inbetriebnahme unbedingt die
Allgemeinen Hinweise am Anfang dieser Anleitung.
3.2 Verpackungsinhalt prüfen
Zum Lieferumfang gehören:
eine Telefonbasis ein Telefonhörer
ein Telefonanschlusskabel ein Spiralkabel
eine Bedienungsanleitung drei AA Batterien
3.3 Telefonhörer anschließen
Nachdem Sie Ihr Telefon ausgepackt haben, müssen Sie
zuerst den Telefonhörer mit der Telefonbasis verbinden.
Nehmen Sie nun das kurze Ende des Spiralkabels und stecken
Sie es in die Buchse am unteren Ende des Hörers. Drehen Sie
die Telefonbasis um und stecken Sie das andere Ende in die
unteren Buchse (siehe Kapitel 2, Abschnitt Unterseite
Basisgerät Punkt 4.). Klemmen Sie das Kabel in den
Kabelkanal nach außen.
3.4 Batterien einsetzen
Bevor Sie Ihr neues Telefon mit dem Telefonnetz verbinden,
sollten die Batterien eingebaut werden. Bitte benutzen Sie
immer qualitativ gute Batterien des Typs AA. Die Batterien
werden für die Displayanzeigen bei aufgelegtem Hörer
benötigt. Bevor Sie die Batterien einbauen oder wechseln,
achten Sie darauf, dass das Telefon nicht mit dem Telefonnetz
verbunden ist.
1. Das Batteriefach befindet sich in der Innenseite der
Telefonbasis.
2. Öffnen Sie das Batteriefach mit einem kleinen
Schraubenzieher oder einem spitzen Gegenstand.
3. Legen Sie die Batterien ein. Achten Sie dabei auf die
richtige Polung.
4. Schließen Sie das Batteriefach.
Die Batterien sollten ausgetauscht werden, wenn im Display
das Symbol
dann ersetzt werden. Bei entladenen Batterien bleibt das
Display dunkel.
angezeigt wird. Alle drei Batterien müssen
8
- Inbetriebnahme -
3.5 Telefon anschließen
Verbinden Sie das beiliegende Telefonkabel mit der
Telefonsteckdose und der Telefonbuchse (siehe Kapitel 2,
Abschnitt Unterseite Basisgerät Punkt 2.). auf der Unterseite
der Telefonbasis. Führen Sie dann das Kabel durch die
Kabelführung entweder nach oben oder nach unten aus dem
Telefongehäuse heraus. Klemmen Sie das Kabel fest in den
Kabelkanal.
Das Telefon arbeitet mit dem MFV-Wählverfahren (Tonwahl).
3.6 Wandmontage
Ihr Telefon ist auch zur Wandmontage geeignet. Benutzen Sie
zur Befestigung zwei Schrauben, bohren Sie zwei Löcher im
Abstand von 85 mm senkrecht untereinander und lassen Sie
die Schrauben 5 mm aus der Wand herausstehen. Stecken Sie
nun die Telefonbasis auf die Schrauben und schieben Sie es
etwas nach unten. Ist das Telefon an einer Wand montiert,
können Sie den Hörer an das Telefon hängen, ohne dass die
Verbindung unterbrochen wird. Dazu befindet sich am oberen
Ende der Hörerablage ein kleiner Einhängehaken.
3.7 Grundeinstellungen vornehmen
Bevor Sie das Telefon in Betrieb nehmen können, müssen
einige Grundeinstellungen vorgenommen werden. Dazu gehört
die Eingabe des aktuellen Datums und der Uhrzeit, der
gewünschten FLASH-Zeit, des Displaykontrastes sowie Ihrer
Ortsvorwahl und der Landesvorwahl von Deutschland.
Hinweis zur Orts- und Landesvorwahl
Telefonnummern werden im Display immer mit der
Ortsvorwahl angezeigt. Werden diese Rufnummern direkt über
die Anruferliste gewählt, kann bei Ortsgesprächen die Vorwahl
natürlich weggelassen werden.
Bei Auslandsgesprächen wird die Auslandsvorwahl nicht mit im
Display angezeigt. Wird aber eine aus dem Ausland
empfangene Rufnummer aus der Anruferliste zurückgerufen,
wird diese Auslandsvorwahl wieder automatisch der
eigentlichen Rufnummer hinzugefügt. Deshalb sollten Sie Ihre
Ortvorwahl (immer beginnend mit 0) und die Landesvorwahl
von Deutschland (0049) eingeben.
Nachdem die Batterien installiert wurden, zeigt das Display die
Meldung LCD KONTRAST.
Hinweis: Erscheint die Meldung LCD KONTRAST nicht mehr
oder müssen Sie die Uhrzeit auf Winter- oder Sommerzeit
umstellen, drücken Sie für 4 Sekunden die Taste .
9
- Inbetriebnahme -
1. Durch mehrmaliges Drücken der und Tasten,
können Sie den Displaykontrast zwischen 1 und 5
anpassen.
2. Bestätigen Sie mit der Löschtaste
zur Eingabe der Ortsvorwahl.
3. Sobald der Cursor auf der ersten Stelle blinkt, können Sie
Ihre Ortsvorwahl eingeben. Wählen Sie die erste Zahl
Ihrer Ortsvorwahl mit den Tasten
bestätigen Sie mit der Löschtaste
Zahlen der Ortsvorwahl ein und bestätigen Sie jeweils mit
der Löschtaste
Ende mehrmals die Löschtaste
LANDESVORWAHL im Display erscheint.
4. Geben Sie nun die gesamte deutsche Landesvorwahl
„0049“ ein. Wählen Sie die erste Zahl mit den Tasten
aus und bestätigen Sie mit der Löschtaste C.
und
Geben Sie so die komplette Landesvorwahl ein.
5. Bestätigen Sie mit der Löschtaste
zur Eingabe der FLASH-Zeit.
6. Durch mehrmaliges Drücken der
Sie die gewünschte FLASH-Zeit von 100ms oder 300ms
aus.
7. Bestätigen Sie mit der Löschtaste
zur Eingabe der Uhrzeit.
8. Durch mehrmaliges Drücken der
Sie die aktuelle Stunde ein.
9. Bestätigen Sie mit der Löschtaste
zur Minutenanzeige.
10. Durch mehrmaliges Drücken der
Sie die aktuellen Minuten ein.
11. Bestätigen Sie mit der Löschtaste
zur Datumseingabe.
12. Durch mehrmaliges Drücken der
Sie den aktuellen Tag ein.
13. Bestätigen Sie mit der Löschtaste
zur Monatsangabe.
14. Durch mehrmaliges Drücken der
Sie den aktuellen Monat ein.
15. Bestätigen Sie mit der Löschtaste
beendet und die aktuellen Daten werden im Display
angezeigt.
C. Bei kurzen Vorwahlen drücken Sie am
C. Der Cursor springt
und aus und
C. Geben Sie so alle
C bis die Meldung
C. Der Cursor springt
und Tasten, wählen
C. Das Display springt
und Tasten, geben
C. Der Cursor springt
und Tasten, geben
C. Der Cursor springt
und Tasten, geben
C. Der Cursor springt
und Tasten, geben
C. Die Eingabe ist nun
Hinweis: Sind die Batterien komplett entladen, müssen die
Uhrzeit und das Datum erneut eingeben werden.
10
- Bedienung -
4 Bedienung
4.1 Telefonieren
Ihr Telefon kann wie jedes konventionelle Telefon benutzt
werden.
Bitte den Anweisungen folgen:
Nehmen Sie den Telefonhörer ab und warten Sie auf das
Freizeichen.
Wählen Sie nun die gewünschte Telefonnummer. Die
gewählte Rufnummer wird im Display angezeigt. Das Display
zeigt maximal eine Telefonnummer mit 14 Zahlen an. Ist die
gewählte Telefonnummer länger, werden nur die letzten 14
Zahlen angezeigt.
Um das Gespräch zu beenden, legen Sie den Hörer wieder
auf die Ablage zurück. Mit der Trenntaste können Sie das
laufende Gespräch beenden und Sie erhalten direkt eine neue
Amtsleitung.
4.2 Anrufe entgegennehmen
Sobald Sie ein Anruf erreicht, hören Sie das Rufsignal. Das
Gespräch kann nun über den Hörer entgegengenommen
werden.
4.3 Anzeige der Gesprächsdauer
Während eines Gesprächs wird die Gesprächszeit im Display
in Minuten und Sekunden angezeigt. Die Anzeige wird, nach
dem Sie die Rufnummer gewählt haben, im Display
eingeblendet. Nach Beendigung des Gesprächs bleibt die
Anzeige noch für einige Sekunden im Display erhalten.
4.4 Einstellen der Hörerlautstärke
Ist Ihnen die Hörerlautstärke zu leise oder zu laut, können Sie
diese Ihren Bedürfnissen anpassen.
Mit dem Schiebeschalter VOL. am Hörer können
Sie die Lautstärke von leise
auf laut anpassen.
4.5 Wahlwiederholung
Ist ein Anschluss, den Sie gewählt haben, besetzt oder
konnten Sie niemanden erreichen, legen Sie den Telefonhörer
einfach wieder auf. Die zuletzt gewählte Rufnummer bleibt
automatisch im Telefon gespeichert. Um die
Wahlwiederholung zu nutzen, gehen Sie wie folgt vor:
Heben Sie den Hörer ab und drücken Sie die
Wahlwiederholungstaste
der Wahlwiederholung wird nun gewählt.
. Die gespeicherte Rufnummer
11
- Bedienung -
4.6 Einstellbarer Tonruf
Mit dem Schiebeschalter auf der rechten Seite der
Telefonbasis können Sie die Stellungen
(leise) auswählen, um die Lautstärke des Tonrufes Ihren
Bedürfnissen anzupassen. Möchten Sie einmal nicht gestört
werden, benutzen Sie die Stellung
4.7 Kurzwahlnummern speichern
Mit Ihrem Telefon können Sie 10 Rufnummern zur Kurzwahl
speichern. Als Speicherplätze dienen die 10 Zahlen 1 bis 9 des
Zahlenfeldes.
Bitte den Anweisungen folgen:
Nehmen Sie den Telefonhörer ab.
Drücken Sie die Taste , Das Display zeigt SPEICHERN?.
Drücken Sie erneut die Taste . Der Cursor blinkt und das
Display zeigt SPEICHERPLATZ.
Drücken Sie den gewünschten Speicherplatz auf dem
Zahlenfeld zwischen 0 und 9.
- Sollte der Speicherplatz bereits belegt sein, zeigt das
Display den Hinweis UEBERSCHREIBEN?.
- Möchten Sie den Speicherplatz überschreiben, drücken Sie
erneut die Taste
- Möchten Sie den Speicherplatz nicht überschreiben,
drücken Sie einmal die Trenntaste und wiederholen die
komplette Eingabe.
Geben Sie nun die gewünschte Rufnummer mit max. 22
Stellen ein.
Speichern Sie mit der Taste .
.
(laut) oder
(aus).
4.8 Kurzwahlnummern abrufen
Um eine gespeicherte Kurzwahlnummer anzurufen, gehen Sie
wie folgt vor:
Bitte den Anweisungen folgen:
Nehmen Sie den Telefonhörer ab.
Drücken Sie die Taste und den gewünschten
Speicherplatz zwischen 0 und 9. Die gespeicherte Rufnummer
wird direkt angewählt.
12
- Rufnummernanzeige -
5 Rufnummernanzeige (CLIP)
Mit der Rufnummernanzeige können Sie bei eingehenden
Gesprächen erkennen, wer Sie anruft. Wenn diese Funktion an
Ihrer Telefonleitung zur Verfügung steht, zeigt Ihnen das
Display bereits während des Klingelns die Rufnummer im
Display an. Das Display meldet folgende Information, wenn
keine Rufnummer zur Verfügung steht.
Erscheint im Display die Meldung NICHT VERFUEGBAR oder
KEINE NUMMER wurde die Rufnummer nur teilweise oder
fehlerhaft empfangen.
Erscheint im Display die Meldung FERNGESPRAECH, ist die
Information der Rufnummer nicht verfügbar. Es könnte sich um
ein internationales Gespräch handeln.
Erscheint im Display die Meldung PRIVAT, hat der Anrufer das
Senden seiner Rufnummer unterdrückt oder die Nummer
konnte nicht übermittelt werden.
Achtung! Die Rufnummernanzeige ist ein optionaler
Service Ihres Telefonproviders. Ihr Telefon zeigt die
Rufnummern im Display, wenn Ihr Telefonprovider diesen
Service anbietet. Bitte fragen Sie Ihren Telefonprovider für
weitere Informationen. Steht dieser Service nicht zur
Verfügung, werden eingehende Anrufe nicht im Display
angezeigt.
Während Ihrer Abwesenheit werden alle Anrufe in der
Anruferliste mit Datum und Uhrzeit gespeichert. Bis zu 99
Rufnummern werden in der Anruferliste gespeichert. Sobald
die Liste voll ist, wird immer die älteste Rufnummer aus der
Liste gelöscht.
Wurden während Ihrer Abwesenheit Anrufe registriert, wird
dies im Display mit der Anzeige Neu angezeigt und die
Kontrollleuchte für neue Anrufe blinkt.
Aktuelle Uhrzeit
und Datum
9
0
45
16/04
Anzahl der insgesamt
registrierten
Anrufe
Anrufe: 06 Neu: 02
Anzahl der neu
registrierten
Rufnummern
13
- Rufnummernanzeige -
5.1 Anruferliste einsehen
Mit der Taste gelangen Sie zur zuletzt registrierten
Rufnummern. Mit
Anruferliste blättern. Alle registrierten Anrufe werden wie folgt
dargestellt:
und können Sie dann in der
Der Anruf
ist neu
Der Anrufer
hat
mehrmals
angerufen
Haben Sie den letzten Speicherplatz der Liste erreicht, zeigt
das Display die Meldung ENDE DER LISTE.
Hinweise!
Werden alle neu aufgezeichneten Rufnummern kontrolliert,
erlischt die Kontrollleuchte für neue Anrufe und die Anzeige
„Neu“ im Display zeigt „0“.
Wird innerhalb von 30 Sekunden keine Taste gedrückt, wird
die Anruferliste verlassen und das Display zeigt wieder die
aktuelle Uhrzeit und das Datum sowie die Anzahl der in der
Anruferliste gespeicherten Telefonnummern und die Anzahl
der neu gespeicherten Rufnummern an.
NEW
REPEAT
Uhrzeit und
Datum
9
0
45
01234/1234567
Speicherplatz innerhalb
CALL#
/
16
04
der Anruferliste
06
Rufnummer des
Anrufers
5.2 Telefonnummer aus der Anruferliste direkt
anwählen
Sie können Telefonnummern aus der Anruferliste direkt
anwählen.
1. Wählen Sie mit den Tasten
Telefonnummer aus.
2. Um die Rufnummer zu wählen, drücken Sie die Taste
.
3. Haben Sie den Hörer bereits abgenommen, wird die
Rufnummer direkt angewählt. Bei aufgelegtem Hörer
erscheint die Displaymeldung HOERER ABNEHMEN und
die Rufnummer wird erst dann gewählt, sobald Sie den
Hörer abnehmen.
und die gewünschte
14
- Rufnummernanzeige -
5.3 Telefonnummer aus der Anruferliste löschen
1. Wählen Sie mit den Tasten und die Rufnummer
aus der Anruferliste, die Sie löschen möchten.
2. Drücken Sie einmal die Löschtaste
die Meldung LOESCHEN?.
3. Halten Sie nun sofort die Löschtaste
gedrückt. Die Rufnummer ist gelöscht und das Display
zeigt nun eine weitere Rufnummer aus der Anruferliste
an.
5.4 Komplette Anruferliste löschen
1. Wählen Sie eine beliebige Rufnummer aus der
Anruferliste.
2. Halten Sie nun die Löschtaste
im Display die Meldung ALLES LOESCHEN? erscheint.
3. Halten Sie nun sofort die Löschtaste
Sekunden gedrückt, bis im Display die Meldung KEINE
ANRUFE erscheint.
C. Das Display zeigt
C für 2 Sekunden
C so lange gedrückt, bis
C wieder für 2
15
- T-NET/Nebenstellenanlagen -
6 T-NET-Betrieb / Nebenstellenanlagen
Die "R" Signaltaste Ihres Telefons können Sie an
Nebenstellenanlagen und bei der Verwendung der T-NET
Funktionen der DEUTSCHEN TELEKOM nutzen.
6.1 "R" Taste an Nebenstellenanlagen
Haben Sie Ihr Telefon mit einer Nebenstellenanlage
verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe
weiterleiten, automatischen Rückruf usw. nutzen. Die "R"
Signaltaste verschafft Ihnen den Zugang zu diesen
Möglichkeiten. An einer Nebenstellenanlage wird die FLASHZeit "100ms" benötigt. Die FLASH-Zeit „100ms“ ist als
Werkseinstellung voreingestellt. Wie Sie die FLASH-Zeit
verändern können, erfahren Sie im Kapitel 3.7
„Grundeinstellungen“. Ob Ihr Telefon an Ihrer
Nebenstellenanlage einwandfrei funktioniert, und welche
weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei
dem Händler, bei dem die Anlage gekauft wurde.
6.2 "R" Taste und die T-NET-Funktionen der
Deutschen Telekom
Ihr Telefon unterstützt die wichtigsten Mehrwertdienste der
DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, DreierKonferenz, u.a.). Das T- NET arbeitet mit der Einstellung
"FLASH 300ms". Wie Sie die FLASH-Zeit verändern können,
erfahren Sie im Kapitel 3.7 „Grundeinstellungen“. Zur
Freischaltung der T- NET Funktionen (die z.T.
gebührenpflichtig sind) wenden Sie sich bitte an die
DEUTSCHE TELEKOM.
6.3 Telefonnummern wählen bei dem Betrieb an
Nebenstellenanlagen
Bei Nebenstellenanlagen ist es erforderlich, eine bestimmte
Nummer zu wählen (z. B. “9” oder “0”), um ein Freizeichen für
eine Amtsleitung auf den Apparat zu bekommen. Bei wenigen,
älteren Nebenstellenanlagen dauert es einige Zeit bis das
Freizeichen zu hören ist. Speziell für diese Nebenstellenanlagen kann nach der Amtsholung eine automatische Pause
eingefügt werden, so dass Sie direkt weiterwählen können,
ohne das Freizeichen abzuwarten.
Drücken Sie zwischen der Kennziffer für die Amtsholung und
der eigentlichen Telefonnummer einmal die Wahlwiederholungstaste
3 Sekunden mit dem Wählen der eigentlichen Telefonnummer.
. Nach der Amtsholung wartet Ihr Telefon für
16
- Wichtige Informationen -
7 Wichtige Informationen
7.1 Fehlersuche
Entfernen Sie alle zusätzlichen Telefonapparate und verbinden
Sie nur das Telefon direkt mit der Telefonbuchse. Sollte der
Fehler immer noch auftreten, verbinden Sie ein anderes
Telefon (wenn vorhanden) mit der Telefonbuchse. Die
Ergebnisse zeigen Ihnen, ob der Fehler am Gerät oder der
Telefonleitung liegt.
Bei technischen Problemen können Sie sich unter der
Rufnummer 0180 5 0013 88 auch an unsere Hotline wenden.
7.2 Telefonkabel austauschen
Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand
der untenstehenden Zeichnung das passende Kabel bei Ihrem
Händler.
F-Codierung - IMPORT Standard
TAE -F
1
2
3
4
5
6
Rj11 6/4
1
2
3
4
5
6
1234
6
5
17
- Wichtige Informationen -
7.3 Garantie
AUDIOLINE - Geräte werden nach den modernsten
Produktionsverfahren hergestellt und geprüft. Ausgesuchte
Materialien und hochentwickelte Technologien sorgen für
einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät
dennoch einen Defekt innerhalb der Garantiezeit aufweisen,
wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung
ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE Gerät gekauft haben. Die Garantiezeit beträgt 24 Monate,
gerechnet vom Tage des Kaufs. Diese Garantie gilt nicht für
die in den Produkten verwendeten Batterien oder Akkupacks.
Garantiebedingungen: Innerhalb der Garantiezeit werden
alle Mängel, die auf Material- oder Herstellungsfehler
zurückzuführen sind, kostenlos beseitigt. Der
Garantieanspruch erlischt bei Eingriffen durch den Käufer oder
durch Dritte. Schäden, die durch unsachgemäße Behandlung
oder Bedienung, durch falsches Aufstellen oder Aufbewahren,
durch unsachgemäßen Anschluss oder Installation sowie
durch höhere Gewalt oder sonstige äußere Einflüsse
entstehen, fallen nicht unter die Garantieleistung. Wir behalten
uns vor, bei Reklamationen die defekten Teile auszubessern
oder zu ersetzen oder das Gerät auszutauschen.
Ausgetauschte Teile oder ausgetauschte Geräte gehen in
unser Eigentum über. Schadenersatzansprüche sind
ausgeschlossen, soweit sie nicht auf Vorsatz oder grober
Fahrlässigkeit des Herstellers beruhen. Alle
Gewährleistungsansprüche nach diesen Bestimmungen sind
ausschließlich gegenüber Ihrem Fachhändler geltend zu
machen. Nach Ablauf von zwei Jahren nach Kauf und
Übergabe unserer Produkte können Gewährleistungsrechte
nicht mehr geltend gemacht werden.
18
- Wichtige Informationen -
7.4 Konformitätserklärung
WIR AUDIOLINE GmbH
IN HELLERSBERGSTRAßE 2A
D-41460 NEUSS
GERMANY
ALS INVERKEHRBRINGER IN DER EU ERKLÄREN
VOLLVERANTWORTLICH, DASS DAS PRODUKT
MODEL: TEL5Clip
BESCHREIBUNG: Festnetztelefon
KONFORM IST MIT DEN GRUNDLIEGENDEN
ANFORDERUNGEN DER RICHTLINIE: 1999/5/EC
BEVOLLMÄCHTIGTER:
Unterschrift:
________________________________
Name: MANFRED ZINNOW
Position in der Firma: GESCHÄFTSFÜHRER
Datum der Ausstellung: 11.11.2003
Eine Kopie dieser Erklärung wird bis 10 Jahre nach der letzten
Produktion aufbewahrt.
Hellersbergstraße 2a,
D-41460 NEUSS
PRODUKT: TEL5Clip
Dieses Produkt ist für den Betrieb an einem analogen
Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt
worden. Allerdings kann, wegen der Unterschiede zwischen
den verschiedenen Telekom-Netzbetreibern und eventuell
zwischengeschalteten Nebenstellenanlagen, keine Garantie für
einwandfreie Funktion an jedem Telekom-Endgeräteanschluss
übernommen werden.
LIEFERANT: AUDIOLINE GmbH
19
- Wichtige Informationen -
20
- Contents -
1 General information....................................................22
2 User Controls ..............................................................24
3 Setting up ....................................................................26
3.1 Safety Information ...................................................26
3.2 Check contents of pack ...........................................26
3.3 Connecting the receiver ..........................................26
3.4 Fitting the batteries..................................................26
3.5 Connecting the telephone .......................................27
3.6 Wall mounting..........................................................27
3.7 Basic settings ..........................................................27
4 Operation .....................................................................29
4.1 Making a call ...........................................................29
4.2 Receiving calls ........................................................29
4.3 Call Duration Display...............................................29
4.4 Adjusting the receiver volume .................................29
4.5 Redial facility ...........................................................29
4.6 Adjustable ring tone.................................................29
4.7 Storing speed dial numbers.....................................30
4.8 Calling up speed dial numbers ................................30
5 Caller display (CLIP)...................................................31
5.1 Viewing the caller list...............................................32
5.2 Dialling a telephone number directly
from the caller list ....................................................32
5.3 Deleting telephone numbers from the
caller list ..................................................................33
5.4 Deleting the entire caller list ....................................33
6 T-NET mode / Private exchanges .............................. 34
6.1 "R" Button on Private Exchanges............................34
6.2 "R" Button and the Deutsche Telekom
T-NET functions ......................................................34
6.3 Dialling telephone numbers when using
on private exchanges ..............................................34
7 Important information ................................................35
7.1 Fault finding.............................................................35
7.2 Replacing the telephone cable ................................35
7.3 Guarantee ...............................................................36
7.4 Declaration of conformity.........................................37
21
- General information -
1 General information
Please read these operating instructions carefully. If you
should have any questions, please contact our Service
Department on the Hotline number 0180 5 00 13 88. Under no
circumstances open the unit yourself and do not try to carry out
your own repairs. For any claims under the warranty, please
refer to your dealer.
Intended use
This telephone has been designed for use on an analogue
telephone line (PSTN) within Germany. However, no
guarantee can be accepted for trouble-free operation on all
telecommunications terminal equipment connections due to the
differences between the different telecommunications network
operators. The telephone requires a TAE socket with F/N
coding in common with other plug-in units such as fax
machines, answering machines or modems. Connect the
telephone cable to the phone socket intended for the purpose
only. Do not change the plug on the connecting cable.
Private exchanges
The telephone can also be connected to a private exchange.
You can find out from the dealer from whom the equipment
was purchased whether your telephone will work on your
private exchange without any problems. Due to the large
number of different private exchanges, it is not possible to
guarantee this function.
Temperature and Ambient Conditions
The telephone is designed for use in protected rooms with a
temperature range of 10 °C to 30 °C. The base station must
not be installed in damp rooms such as a bathroom or laundry
room. Avoid proximity to sources of heat such as radiators and
do not expose the unit to direct sunlight.
22
- General information -
Position
Do not set up the telephone in the immediate vicinity of other
electrical equipment such as microwaves or hi-fi systems, as
this may result in mutual interference. The location has a
decisive influence on the trouble-free operation of the
telephone.
Place the telephone on a flat and non-slip surface. The feet of
the telephone do not normally leave any marks on the surface.
However, due to the large number of varnishes and surfaces in
use, it may not be possible to prevent marks occurring on the
surface due to the feet of the unit.
Do not use the telephone in areas where there is a risk of
explosion.
Excessive exposure to smoke, dust, vibrations, chemicals,
moisture, heat or the direct rays of the sun must be avoided.
Cleaning and care
The surface of the case can be cleaned with a soft, dry, lintfree cloth. Never use cleaning agents, particularly aggressive
solvents. No attention is necessary apart from cleaning the
case occasionally. The rubber feet of the base station are not
resistant to all cleaning agents. The manufacturer can
therefore not accept any liability for possible damage to
furniture or the like.
CE mark
The telephone complies with the basic requirements of the
R&TTE Directive This is confirmed by the CE mark.
23
- User Controls -
2 User Controls
Inside of receiver
1 Disconnect
button/receiver rest
2 Speed dial button
3 Store button
4 Connection to base unit
5 R signal button
6 Redial/Pause
7 Receiver volume
adjustment
Upper side of receiver
8 Indicator light for new
calls
9 Selector key, down
7
1
TEL5 clip
6
5
2
3
4
AUDIOLINE
8
10 Selector key, up
11 Delete button
12 Dialling from the caller
list
24
12
11
9
10
- User Controls -
Underside of base unit
1 Fixing for wall mounting
2 Connection for telephone
cable
3 Fixing for wall mounting
4 Connection for spiral
receiver cable
5 Ringer volume adjustment
Inside of base unit
6 Battery compartment
1
5
2
3
4
25
6
- Setting up -
3 Setting up
3.1 Safety Information
NOTE: Before setting up, it is essential that you read the
General Information at the beginning of this manual.
3.2 Check contents of pack
The following items are supplied:
one telephone base one telephone receiver
one telephone connecting cable one spiral cable
one instruction manual three AA batteries
3.3 Connecting the receiver
After unpacking your telephone, you must first connect the
telephone receiver to the telephone base. First take one end of
the spiral cable and plug it into the socket at the bottom of the
receiver.
Turn the telephone over and plug the other end into the lower
socket (see Chapter 2, Section entitled Underside of base unit,
Item 4.). Bring the cable out via the cable duct.
3.4 Fitting the batteries
Before connecting your new telephone to the telephone
network, the batteries should be fitted. Please always use a
good type of AA batteries. No messages will be shown in the
display if the batteries are not fitted.
Before installing or changing the battery, make sure that the
telephone is not connected to the telephone network.
1. The battery compartment is to be found on the inside of
your telephone base.
2. Open the battery compartment with a small screwdriver or
a pointed object.
3. Insert the batteries, ensuring that the polarity is correct.
4. Close the battery compartment.
The battery should be changed when the
in the display. All three batteries must then be changed. If the
batteries become discharged, the display will go dark.
symbol appears
26
- Setting up -
3.5 Connecting the telephone
Connect the telephone cable supplied to the telephone socket
and the telephone jack on the underside of the telephone base
(see Chapter 2, Section entitled Underside of base unit, Item
2.). Then feed the cable out of the telephone housing through
the cable guide either towards the top or the bottom. Secure
the cable firmly in the cable duct.
The telephone works using the MF system (Tone Dialling).
3.6 Wall mounting
Your telephone is also suitable for wall mounting. Use two
screws for fixing to the wall. Drill two holes 85 mm apart,
vertically one above the other, and leave the screws protruding
5 mm from the wall. Now place the telephone base over the
screws and push down slightly.
When the telephone is mounted on a wall, you can hang the
receiver on the telephone without cutting off the call. A small
hook is located at the top of the receiver rest for this purpose.
3.7 Basic settings
Before you can use your telephone, a few basic settings have
to be made. These include entering the current date and time,
the FLASH-time as well as your local dialling code and the
country dialling code for Germany.
Some notes on the local dialling code and the country
code
Telephone numbers are always shown in the display with the
local dialling code or, in the case of international calls, also
with the appropriate country code. If these numbers are dialled
directly from the caller list, the dialling code can of course be
omitted with local calls. Therefore, you should enter your local
dialling code (always starting with the 0) and the country code
for Germany (0049).
After the batteries have been fitted, the display shows the
message LCD KONTRAST.
Note: If the message LCD KONTRAST no longer appears or if
you have to change the time from winter to summer time, press
the button for 4 seconds.
27
- Setting up -
1. Change the display contrast by repeatedly pressing the
or
buttons, between 1 and 5.
2. Confirm with the
local dialling code entry ORTSVORWAHL.
3. You can enter the local dialling code as soon as the
cursor flashes in the first position. Select the first number
of your local dialling code with the
confirm with the
code in this way and confirm each number with the
button. At a short dialling code press the
times until the display shows the message
LANDESVORWAHL.
4. Now enter the whole of the country code for Germany
"0049". Select the first number "0" of the country code
with the
button. Enter the whole of the country dialling code in this
way.
5. Confirm with the
FLASH display.
6. Enter the FLASH time of 100ms or 300ms by repeatedly
pressing the
7. Confirm with the
time entry.
8. Enter the current hour by repeatedly pressing the
buttons.
9. Confirm with the
minutes display.
10. Enter the current minutes by repeatedly pressing the
or buttons.
11. Confirm with the
display.
12. Enter the current day by repeatedly pressing the
buttons.
13. Confirm with the
display.
14. Enter the current month by repeatedly pressing the
or buttons.
15. Confirm with the
the current data will now be shown in the display.
C button. The display now jumps to the
or buttons and
C button. Enter the whole of the dialling
C
C button several
or buttons and and confirm with the C
C button. The cursor jumps to the
or buttons.
C button. The display now jumps to the
or
C button. The display jumps to the
C button. The cursor jumps to the day
or
C button. The cursor jumps to the month
C button. This completes the entries and
Note: If the batteries are fully discharged, the time and date
must be re-entered.
28
- Caller display -
4 Operation
4.1 Making a call
Your telephone can be used like any conventional telephone.
Please follow the instructions:
Lift the receiver and wait until you hear the dialling tone.
Now dial the required telephone number. The display can
show a telephone number with a maximum of 14 digits. If the
number dialled is longer than this, only the last 14 digits will be
displayed.
To end the call, replace the receiver on the rest. You can end
the current call by using the disconnect button and you will
immediately obtain a new dialling tone.
4.2 Receiving calls
When a call comes through, you will hear the ringing tone. The
call can now be accepted using the receiver.
4.3 Call Duration Display
The call duration is shown in the display in minutes and
seconds during a call. The indication starts after the number
has been dialled. The call duration still remains showing in the
display for a few seconds after the call has been ended.
4.4 Adjusting the receiver volume
If the receiver volume is too quiet or too loud for you, you can
change this to suit your requirements.
You can adjust the volume from soft
VOL. slide switch on the receiver.
4.5 Redial facility
If a connection that you have dialled is engaged or you were
unable to get through to anybody, simply replace the receiver.
The last number dialled remains stored in the telephone
automatically. To use the redial facility, proceed as follows:
to loud using the
Lift the receiver and press the redial button
redial number will now be dialled.
. The stored
4.6 Adjustable ring tone
By means of the slide switch on the right side of the
telephone base you can choose the settings
(soft) to match the volume of the ringing tone to your
requirements. If at any time you do not want to be disturbed,
use the
setting (off).
(loud) or
29
- Caller display -
4.7 Storing speed dial numbers
Your telephone allows you to store 10 numbers for speed
dialling. The 10 numbers 1 to 9 on the number pad are used as
memory locations.
Please follow the instructions:
Lift the receiver.
Press the button and the display will show SPEICHERN?.
Press the button again. The cursor will flash and the
display will show SPEICHERPLATZ.
Press the required memory location between 0 and 9 on the
number pad.
- If the memory location is already occupied, the display will
show the message UEBERSCHREIBEN?.
- If you want to overwrite the memory location, press the
button again.
- If you do not want to overwrite the memory location, press
the disconnect button once and repeat the entire process.
Now enter the required telephone number with a maximum of
22 digits.
Save with the button.
4.8 Calling up speed dial numbers
To call a saved speed dial number, proceed as follows:
Please follow the instructions:
Lift the receiver.
Press the button and the required storage location
between 0 and 9. The saved telephone number will be dialled
directly.
30
- Operation -
5 Caller display (CLIP)
In the case of incoming calls, you can see who is calling you by
means of the caller display facility. If this function is available
on your line, the display shows you the caller's telephone
number while the telephone is ringing. The display reports the
following information when there is no telephone number
available.
If the message NICHT VERFUEGBAR or KEINE NUMMER
appears in the display, the number has only been partially or
incorrectly received.
If the message FERNGESPRAECH appears in the display, the
particulars of the number are not available. This could have
been an international call.
If the message PRIVAT appears in the display, the caller has
suppressed the transmission of his telephone number or it was
not possible to transmit the number.
Note: Caller display is an optional service from your
telephone provider. Your telephone will show the number
in the display if your telephone provider offers this
service. Please ask your telephone provider for further
information. If this service is not available, incoming calls
will not be shown in the display.
In your absence, all calls will be saved in a caller list with date
and time. Up to 99 numbers are saved in the caller list. When
the list is full, the oldest number is always deleted from the list.
If calls are registered during your absence, this will be
indicated in the display by the message Neu and the indicator
light for new calls will flash.
Time and date
9
0
45
16/04
Number of all entires
in the caller list
Anrufe: 06 Neu: 02
Number of all new
entires in the caller list
31
- Operation -
5.1 Viewing the caller list
Use the button to move to the last phone number registered.
You can then page through the caller list with
calls registered will be shown as follows:
and . All
The call
is new
The caller
called
several times
When you reach the last storage location in the list, the display
will show the message ENDE DER LISTE.
Note!
When all newly recorded numbers have been checked, the
new call indicator light goes off and the "Neu" indicator in the
display shows "0".
If no button is pressed within 30 seconds, the caller list is no
longer displayed and the display shows the current time and
date once more along with the number of telephone numbers
stored in the caller list and the number of newly stored
telephone numbers.
NEW
REPEAT
Time and
date
45
16
/
04
9
0
01234/1234567
CALL#
06
Memory location in
the caller list
Phone number
of the caller
5.2 Dialling a telephone number directly from the
caller list
You can dial telephone numbers directly from the caller list.
1. Select the required telephone number using the
buttons.
2. To dial the number, press the
3. If you have already lifted the receiver, the number will
be dialled directly. If the receiver is in place, the
message HOERER ABNEHMEN will appear in the
display and the number will not be dialled until you lift
the receiver.
button.
and
32
- Operation -
5.3 Deleting telephone numbers from the caller
list
1. Select the telephone number from the caller list that
you want to delete with the
2. Press the delete button
the message LOESCHEN?.
3. Now immediately press and hold the delete button
for 2 seconds. The number will be deleted and the
display will now show another number from the caller
list.
5.4 Deleting the entire caller list
1. Select any telephone number from the caller list.
2. Hold the C button pressed until the message ALLES
LOESCHEN? appears in the display.
3. Now immediately press and hold the C button again
for 2 seconds until the message KEINE ANRUFE
appears in the display.
and buttons.
C once. The display will show
C
33
- T-NET/Private exchanges -
6 T-NET mode / Private exchanges
You can use the "R" signal button on your telephone on private
exchanges and when using DEUTSCHE TELEKOM's T-Net
functions.
6.1 "R" Button on Private Exchanges
If you have connected your telephone to a private exchange,
you can use all the facilities such as call transfer, automatic
recall, etc. The "R" signal button gives you access to these
facilities. The FLASH time "100ms" will be required on a
private exchange. The FLASH time “100ms” is the factory
setting. You can find out from the dealer from whom the
equipment was purchased whether your telephone will work on
your private exchange without any problems and what further
facilities you will receive from this.
6.2 "R" Button and the Deutsche Telekom T-NET
functions
Your telephone supports the most important DEUTSCHE
TELEKOM added value functions (e.g. brokering, call waiting,
three-way conference, etc.). The T-NET works using the
"FLASH 300ms" setting. For this purpose, see chapter 3.7
“Basic settings”. Please contact DEUTSCHE TELEKOM to
gain access to the T-NET functions (some of which are subject
to charge).
6.3 Dialling telephone numbers when using on
private exchanges
With private exchanges, it is necessary to dial a certain
number (e.g. "9" or "0") in order to obtain a dialling tone for an
outside line on the extension. With some, older private
exchanges, it takes some time before the dialling tone can be
heard. Especially for these private exchanges, an automatic
pause can be inserted after connecting to the outside line so
that you can dial directly without waiting for the dialling tone.
Press the redial button
outside line and the actual telephone number. After connecting
to an outside line your telephone will wait for 3 seconds before
dialling the actual telephone number.
once between the number for the
34
- Important information -
7 Important information
7.1 Fault finding
Remove all extra telephone equipment and connect only the
telephone directly to the telephone socket.
If the fault is still present, connect another telephone (if
available) to the telephone socket. The results will show you
whether the fault lies with the unit or with the telephone line.
In the case of technical problems you can also contact our
Service Department on the Hotline number 0180 5 00 13 88.
7.2 Replacing the telephone cable
If you have to replace your telephone cable, you can locate the
appropriate cable at your dealer’s with the help of the following
diagram.
F-Codierung - IMPORT Standard
TAE -F
1
2
3
4
5
6
Rj11 6/4
1
2
3
4
5
6
1234
6
5
35
- Important information -
7.3 Guarantee
AUDIOLINE equipment is manufactured and tested in
accordance with the most up to date production methods.
Selected materials and highly developed technology ensure
trouble-free operation and long life. If your unit should develop
a fault within the guarantee period, however, please contact
the shop where you bought your AUDIOLINE equipment
exclusively and have your purchase receipt available for
inspection. The warranty period is 24 months from the day of
purchase. This warranty is not applicable to the batteries or
battery packs used in the various products.
Warranty conditions: Within the guarantee period, all defects
due to material or manufacturing faults will be repaired free of
charge. The guarantee is invalidated if the equipment has been
tampered with by the purchaser or third parties. Any damage
caused by improper handling or operation, by incorrect
positioning or storage, by improper connection or installation or
by excessive force or other external influences is not covered
by the guarantee. In the case of complaint, we reserve the right
to repair or replace defective parts or to exchange the
equipment. Exchanged parts or exchanged equipment become
our property. Claims for compensation are excluded insofar as
they do not relate to criminal intent or gross negligence on the
part of the manufacturer. All guarantee claims according to
these conditions must be raised exclusively with your dealer.
Rights under the guarantee can no longer be enforced after the
expiry of 24 months from purchase and delivery of our
products. In the case of unnecessary or unjustified demands
on the customer service department, we will levy our usual
service charges for materials, time, postage and packing. Any
complaints must be reported as soon as a problem is found.
The guarantee is valid within the German Federal Republic.
36
- Important information -
7.4 Declaration of conformity
WE AUDIOLINE GmbH
OF HELLERSBERGSTRAßE 2A
DECLARE UNDER OUR SOLE RESPONSIBILITY AS EU
DISTRIBUTOR THAT THE PRODUCT
MODEL: TEL5Clip
DESCRIPTION: Cord connected telephone
IS IN CONFORMITY WITH THE BASIC REQUIREMENTS
OF DIRECTIVE: 1999/5/EC
AUTHORISED SIGNATORY:
Signature: __________________
Name: MANFRED ZINNOW
Position in the company: MANAGING DIRECTOR
Date of issue : 11.11.2003
A copy of this declaration will be retained for 10 years
after cessation of production.
D-41460 NEUSS
GERMANY
HELLERSBERGSTRAßE 2A
D-41460 NEUSS
PRODUCT: TEL5Clip
This product has been developed for use with an
analogue telephone line (PSTN) within Germany.
However, no guarantee can be accepted for troublefree operation on all telecommunications terminal
equipment connections due to the differences between
the different telecommunications network operators and
SUPPLIER: AUDIOLINE GmbH
inserted PABX systems.
37
AUDIOLINE GmbH
Neuss
Service Hotline 0180 5 00 13 88
Internet: www.audioline.de
E-mail: info@audioline.de
Telefon
Telephone
Bedienungsanleitung
Operating Instructions
TEL5
TEL5
Bedienungsanleitung ___________ 3
Operating Instructions _________ 13
2
- Inhaltsverzeichnis -
1 Allgemeine Hinweise ....................................................4
2 Bedienelemente ............................................................6
3 Inbetriebnahme .............................................................7
3.1 Allgemeine Hinweise...................................................... 7
3.2 Verpackungsinhalt prüfen .............................................. 7
3.3 Telefonhörer anschließen .............................................. 7
3.4 Telefon anschließen....................................................... 7
3.5 Wandmontage................................................................ 7
4 Bedienung .....................................................................8
4.1 Telefonieren ................................................................... 8
4.2 Anrufe entgegennehmen................................................ 8
4.3 Einstellen der Hörerlautstärke........................................ 8
4.4 Wahlwiederholung ......................................................... 8
4.5 Einstellbarer Tonruf........................................................ 8
5 T-NET-Betrieb / Nebenstellenanlagen.........................9
5.1 "R" Taste an Nebenstellenanlagen ................................9
5.2 "R" Taste und die T-NET-Funktionen der
Deutschen Telekom....................................................... 9
5.3 Telefonnummern wählen bei dem Betrieb an
Nebenstellenanlagen ..................................................... 9
6 Wichtige Informationen ..............................................10
6.1 Fehlersuche ................................................................. 10
6.2 Telefonkabel austauschen ...........................................10
6.3 Garantie ....................................................................... 11
6.4 Konformitätserklärung .................................................. 12
3
- Allgemeine Hinweise -
1 Allgemeine Hinweise
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Bei
eventuell auftretenden Fragen, wenden Sie sich bitte an
unseren Service unter der Service-Hotline 0180 5 00 13 88.
Öffnen Sie das Gerät in keinem Fall selbst und führen Sie
keine eigenen Reparaturversuche aus. Bei
Gewährleistungsansprüchen wenden Sie sich bitte an Ihren
Fachhändler.
Bestimmungsgemäße Verwendung
Dieses Telefon ist für den Betrieb an einem analogen
Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt
worden. Allerdings kann, wegen der Unterschiede zwischen
den verschiedenen Telekom-Netzbetreibern, keine Garantie für
einwandfreie Funktion an jedem Telekom-Endgeräteanschluss
übernommen werden. Das Telefon besitzt die Voraussetzung
an einer TAE-Steckdose mit F/N-Codierung gemeinsam mit
anderen Anschlussgeräten wie Fax, Anrufbeantworter oder
einem Modem benutzt zu werden. Schließen Sie das
Anschlusskabel des Telefons nur an die dafür bestimmten
Telefonsteckdosen an. Wechseln Sie den Stecker des
Anschlusskabels nicht aus.
Nebenstellenanlagen
Das Telefon kann auch an einer Nebenstellenanlage
angeschlossen werden. Ob Ihr Telefon an Ihrer
Nebenstellenanlage einwandfrei funktioniert, erfahren Sie bei
dem Händler, bei dem die Anlage gekauft wurde. Durch die
große Anzahl verschiedener Nebenstellenanlagen kann eine
Funktionsgarantie nicht übernommen werden.
Entsorgung
Ist die Gebrauchszeit der gesamten Anlage abgelaufen,
entsorgen Sie diese bitte umweltfreundlich gemäß den
gesetzlichen Bestimmungen.
Temperatur und Umgebungsbedingungen
Das Telefon ist für den Betrieb in geschützten Räumen mit
einem Temperaturbereich von 10 °C bis 30 °C ausgelegt. Das
Telefon darf nicht in Feuchträumen wie Bad oder Waschküche
aufgestellt werden. Vermeiden Sie die Nähe zu Wärmequellen
wie Heizkörpern und setzen Sie das Gerät keiner direkten
Sonnenbestrahlung aus.
4
- Allgemeine Hinweise -
Aufstellort
Stellen Sie das Telefon nicht in die unmittelbare Umgebung
von anderen elektronischen Geräten wie z. B. Mikrowellen
oder HIFI-Geräten, da es sonst zu gegenseitiger Beeinflussung
kommen kann. Der Aufstellort hat einen entscheidenden
Einfluss auf einen einwandfreien Betrieb des Telefons.
Stellen Sie das Telefon auf eine ebene und rutschfeste
Fläche. Normalerweise hinterlassen die Füße keine Spuren auf
der Aufstellfläche. Wegen der Vielzahl der verwendeten Lacke
und Oberflächen kann es jedoch nicht ausgeschlossen
werden, dass durch die Gerätefüße Spuren auf der
Abstellfläche entstehen.
Verwenden Sie das Telefon nicht in explosionsgefährdeten
Bereichen.
Übermäßige Belastungen durch Rauch, Staub,
Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte
Sonneneinstrahlung müssen vermieden werden.
Reinigung und Pflege
Die Gehäuseoberflächen können mit einem trockenen,
weichen und fusselfreien Tuch gereinigt werden. Niemals
Reinigungsmittel oder gar aggressive Lösungsmittel
verwenden. Außer einer gelegentlichen Gehäusereinigung ist
keine weitere Pflege erforderlich. Die Gummifüße des Telefons
sind nicht gegen alle Reinigungsmittel beständig. Der
Hersteller kann daher nicht für evtl. Schäden an Möbeln o. ä.
haftbar gemacht werden.
CE-Zeichen
Das Telefon stimmt mit den grundlegenden Anforderungen der
R&TTE-Directive überein. Dies wird durch das CE-Zeichen
bestätigt.
5
- Bedienelemente -
2 Bedienelemente
1 Umschaltung der Flash-
Zeit 100/300ms
2 Trenntaste/Hörergabel
3 R-Signaltaste
4 Wahlwiederholung/
Pause
5 Verbindung zum
Basisgerät
6 Einstellung der
Ruftonlautstärke
7 Einstellung der
Hörerlautstärke
7
6
5
ABC3DEF
12
GHI5JKL6MNO
4
PQRS8TUV9WXYZ
7
0
#
1
2
R
3
4
Unterseite Basisgerät
8 Befestigungen für
Wandmontage
9 Anschluss Telefonkabel
10 Anschluss Spiralkabel
zum Hörer
6
8
9
8
10
- Inbetriebnahme -
3 Inbetriebnahme
3.1 Allgemeine Hinweise
ACHTUNG! Lesen Sie vor der Inbetriebnahme unbedingt die
Allgemeinen Hinweise am Anfang dieser Anleitung.
3.2 Verpackungsinhalt prüfen
Zum Lieferumfang gehören:
eine Telefonbasis ein Telefonhörer
ein Telefonanschlusskabel ein Spiralkabel
eine Bedienungsanleitung
3.3 Telefonhörer anschließen
Nachdem Sie Ihr Telefon ausgepackt haben, müssen Sie
zuerst den Telefonhörer mit der Telefonbasis verbinden.
Nehmen Sie nun das eine Ende des Spiralkabels und stecken
Sie es in die Buchse am unteren Ende des Hörers. Drehen Sie
die Telefonbasis um und stecken Sie das andere Ende in die
unteren Buchse (siehe Kapitel 2, Abschnitt Unterseite
Basisgerät Punkt 3.). Klemmen Sie das Kabel in den
Kabelkanal nach außen.
3.4 Telefon anschließen
Verbinden Sie das beiliegende Telefonkabel mit der
Telefonsteckdose und der Telefonbuchse (siehe Kapitel 2,
Abschnitt Unterseite Basisgerät Punkt 2.). auf der Unterseite
der Telefonbasis. Führen Sie dann das Kabel durch die
Kabelführung entweder nach oben oder nach unten aus dem
Telefongehäuse heraus. Klemmen Sie das Kabel fest in den
Kabelkanal.
Das Telefon arbeitet mit dem MFV-Wählverfahren (Tonwahl).
3.5 Wandmontage
Ihr Telefon ist auch zur Wandmontage geeignet. Benutzen Sie
zur Befestigung zwei Schrauben, bohren Sie zwei Löcher im
Abstand von 85 mm senkrecht untereinander und lassen Sie
die Schrauben 5 mm aus der Wand herausstehen. Stecken Sie
nun die Telefonbasis auf die Schrauben und schieben Sie es
etwas nach unten.
Ist das Telefon an einer Wand montiert, können Sie den Hörer
an das Telefon hängen, ohne dass die Verbindung
unterbrochen wird. Dazu befindet sich am oberen Ende der
Hörerablage ein kleiner Einhängehaken.
7
- Bedienung -
4 Bedienung
4.1 Telefonieren
Ihr Telefon kann wie jedes konventionelle Telefon benutzt
werden.
Bitte den Anweisungen folgen:
Nehmen Sie den Telefonhörer ab und warten Sie auf das
Freizeichen.
Wählen Sie nun die gewünschte Telefonnummer.
Um das Gespräch zu beenden, legen Sie den Hörer wieder
auf die Ablage zurück. Mit der Trenntaste können Sie das
laufende Gespräch beenden und Sie erhalten direkt eine neue
Amtsleitung.
4.2 Anrufe entgegennehmen
Sobald Sie ein Anruf erreicht, hören Sie das Rufsignal. Das
Gespräch kann nun über den Hörer entgegengenommen
werden.
4.3 Einstellen der Hörerlautstärke
Ist Ihnen die Hörerlautstärke zu leise oder zu laut, können Sie
diese Ihren Bedürfnissen anpassen.
Mit dem Schiebschalter VOL. am Hörer können
Sie die Lautstärke von leise
4.4 Wahlwiederholung
Ist ein Anschluss, den Sie gewählt haben, besetzt oder
konnten Sie niemanden erreichen, legen Sie den Telefonhörer
einfach wieder auf. Die zuletzt gewählte Rufnummer bleibt
automatisch im Telefon gespeichert. Um die
Wahlwiederholung zu nutzen, gehen Sie wie folgt vor:
auf laut anpassen.
Heben Sie den Hörer ab und drücken Sie die
Wahlwiederholungstaste
der Wahlwiederholung wird nun gewählt.
. Die gespeicherte Rufnummer
4.5 Einstellbarer Tonruf
Mit dem Schiebeschalter im Hörer können Sie die
Stellungen
(laut) oder
8
- T-NET/Nebenstellenanlagen -
5 T-NET-Betrieb / Nebenstellenanlagen
Die "R" Signaltaste Ihres Telefons können Sie an
Nebenstellenanlagen und bei der Verwendung der T-NET
Funktionen der DEUTSCHEN TELEKOM nutzen.
5.1 "R" Taste an Nebenstellenanlagen
Haben Sie Ihr Telefon mit einer Nebenstellenanlage
verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe
weiterleiten, automatischen Rückruf usw. nutzen. Die "R"
Signaltaste verschafft Ihnen den Zugang zu diesen
Möglichkeiten. An einer Nebenstellenanlage wird die FLASH-Zeit "100ms"
benötigt. Schieben Sie dazu den RSchalter auf der rechten Hörerseite
auf die Stellung 100ms. Ob Ihr
Telefon an Ihrer Nebenstellenanlage
einwandfrei funktioniert, und welche
weiteren Möglichkeiten Sie dadurch
erhalten, erfahren Sie bei dem
Händler, bei dem die Anlage gekauft
wurde.
5.2 "R" Taste und die T-NET-Funktionen der
Deutschen Telekom
Ihr Telefon unterstützt die wichtigsten Mehrwertdienste der
DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, DreierKonferenz, u.a.). Das T- NET arbeitet mit der Einstellung
"FLASH 300ms". Schieben Sie dazu den R-Schalter auf der
rechten Hörerseite auf die Stellung 300ms. Zur Freischaltung
der T- NET Funktionen (die z.T. gebührenpflichtig sind)
wenden Sie sich bitte an die DEUTSCHE TELEKOM.
5.3 Telefonnummern wählen bei dem Betrieb an
Nebenstellenanlagen
Bei Nebenstellenanlagen ist es erforderlich, eine bestimmte
Nummer zu wählen (z. B. “9” oder “0”), um ein Freizeichen für
eine Amtsleitung auf den Apparat zu bekommen. Bei wenigen,
älteren Nebenstellenanlagen dauert es einige Zeit bis das
Freizeichen zu hören ist. Speziell für diese Nebenstellenanlagen kann nach der Amtsholung eine automatische Pause
eingefügt werden, so dass Sie direkt weiterwählen können,
ohne das Freizeichen abzuwarten.
Drücken Sie zwischen der Kennziffer für die Amtsholung und
der eigentlichen Telefonnummer einmal die Wahlwiederholungstaste
3 Sekunden mit dem Wählen der eigentlichen Telefonnummer.
. Nach der Amtsholung wartet Ihr Telefon für
9
- Wichtige Informationen -
6 Wichtige Informationen
6.1 Fehlersuche
Entfernen Sie alle zusätzlichen Telefonapparate und verbinden
Sie nur das Telefon direkt mit der Telefonbuchse. Sollte der
Fehler immer noch auftreten, verbinden Sie ein anderes
Telefon (wenn vorhanden) mit der Telefonbuchse. Die
Ergebnisse zeigen Ihnen, ob der Fehler am Gerät oder der
Telefonleitung liegt.
Bei technischen Problemen können Sie sich unter der
Rufnummer 0180 5 0013 88 auch an unsere Hotline wenden.
6.2 Telefonkabel austauschen
Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand
der untenstehenden Zeichnung das passende Kabel bei Ihrem
Händler.
F-Codierung - IMPORT Standard
TAE -F
1
2
3
4
5
6
Rj11 6/4
1
2
3
4
5
6
1234
6
5
10
- Wichtige Informationen -
6.3 Garantie
AUDIOLINE - Geräte werden nach den modernsten
Produktionsverfahren hergestellt und geprüft. Ausgesuchte
Materialien und hochentwickelte Technologien sorgen für
einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät
dennoch einen Defekt innerhalb der Garantiezeit aufweisen,
wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung
ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE Gerät gekauft haben. Die Garantiezeit beträgt 24 Monate,
gerechnet vom Tage des Kaufs. Diese Garantie gilt nicht für
die in den Produkten verwendeten Batterien oder Akkupacks.
Garantiebedingungen: Innerhalb der Garantiezeit werden
alle Mängel, die auf Material- oder Herstellungsfehler
zurückzuführen sind, kostenlos beseitigt. Der
Garantieanspruch erlischt bei Eingriffen durch den Käufer oder
durch Dritte. Schäden, die durch unsachgemäße Behandlung
oder Bedienung, durch falsches Aufstellen oder Aufbewahren,
durch unsachgemäßen Anschluss oder Installation sowie
durch höhere Gewalt oder sonstige äußere Einflüsse
entstehen, fallen nicht unter die Garantieleistung. Wir behalten
uns vor, bei Reklamationen die defekten Teile auszubessern
oder zu ersetzen oder das Gerät auszutauschen.
Ausgetauschte Teile oder ausgetauschte Geräte gehen in
unser Eigentum über. Schadenersatzansprüche sind
ausgeschlossen, soweit sie nicht auf Vorsatz oder grober
Fahrlässigkeit des Herstellers beruhen. Alle
Gewährleistungsansprüche nach diesen Bestimmungen sind
ausschließlich gegenüber Ihrem Fachhändler geltend zu
machen. Nach Ablauf von zwei Jahren nach Kauf und
Übergabe unserer Produkte können Gewährleistungsrechte
nicht mehr geltend gemacht werden.
11
- Wichtige Informationen -
6.4 Konformitätserklärung
WIR AUDIOLINE GmbH
IN HELLERSBERGSTRAßE 2A
D-41460 NEUSS
GERMANY
ALS INVERKEHRBRINGER IN DER EU ERKLÄREN
VOLLVERANTWORTLICH, DASS DAS PRODUKT
MODEL: TEL5
BESCHREIBUNG: Festnetztelefon
KONFORM IST MIT DEN GRUNDLIEGENDEN
ANFORDERUNGEN DER RICHTLINIE: 1999/5/EC
BEVOLLMÄCHTIGTER:
Unterschrift:
________________________________
Name: MANFRED ZINNOW
Position in der Firma: GESCHÄFTSFÜHRER
Datum der Ausstellung: 14.09.2003
Eine Kopie dieser Erklärung wird bis 10 Jahre nach der letzten
Produktion aufbewahrt.
Hellersbergstraße 2a,
D-41460 NEUSS
PRODUKT: TEL5
LIEFERANT: AUDIOLINE GmbH
Dieses Produkt ist für den Betrieb an einem analogen
Telefonanschluss (PSTN) innerhalb Deutschlands
entwickelt worden. Allerdings kann, wegen der
Unterschiede zwischen den verschiedenen TelekomNetzbetreibern und eventuell zwischengeschalteten
Nebenstellenanlagen, keine Garantie für einwandfreie
Funktion an jedem Telekom-Endgeräteanschluss
übernommen werden.
12
- Contents -
1 General information....................................................14
2 User Controls ..............................................................16
3 Setting up ....................................................................17
3.1 Safety Information ...........................................17
3.2 Check contents of pack..................................... 17
3.3 Connecting the receiver ................................ 17
3.4 Connecting the telephone .............................. 17
3.5 Wall mounting ................................................17
4 Operation .....................................................................18
4.1 Making a call .................................................18
4.2 Receiving calls ............................................... 18
4.3 Adjusting the receiver volume........................18
4.4 Redial facility ................................................. 18
4.5 Adjustable ring tone .....................................18
5 T-NET mode / Private exchanges .............................. 19
5.1 "R" Button on Private Exchanges .................... 19
5.2 "R" Button and the Deutsche Telekom T-
NET functions .............................................. 19
5.3 Dialling telephone numbers when using on
6 Important information ................................................20
private exchanges ........................................19
6.1 Fault finding................................................... 20
6.2 Replacing the telephone cable ............................20
6.3 Guarantee..................................................... 21
6.4 Declaration of conformity ................................... 22
13
- General information -
1 General information
Please read these operating instructions carefully. If you
should have any questions, please contact our Service
Department on the Hotline number 0180 5 00 13 88. Under no
circumstances open the unit yourself and do not try to carry out
your own repairs. For any claims under the warranty, please
refer to your dealer.
Intended use
This telephone has been designed for use on an analogue
telephone line (PSTN) within Germany. However, no
guarantee can be accepted for trouble-free operation on all
telecommunications terminal equipment connections due to the
differences between the different telecommunications network
operators. The telephone requires a TAE socket with F/N
coding in common with other plug-in units such as fax
machines, answering machines or modems. Connect the
telephone cable to the phone socket intended for the purpose
only. Do not change the plug on the connecting cable.
Private exchanges
The telephone can also be connected to a private exchange.
You can find out from the dealer from whom the equipment
was purchased whether your telephone will work on your
private exchange without any problems. Due to the large
number of different private exchanges, it is not possible to
guarantee this function.
Temperature and Ambient Conditions
The telephone is designed for use in protected rooms with a
temperature range of 10 °C to 30 °C. The base station must
not be installed in damp rooms such as a bathroom or laundry
room. Avoid proximity to sources of heat such as radiators and
do not expose the unit to direct sunlight.
14
- General information -
Position
Do not set up the telephone in the immediate vicinity of other
electrical equipment such as microwaves or hi-fi systems, as
this may result in mutual interference. The location has a
decisive influence on the trouble-free operation of the
telephone.
Place the telephone on a flat and non-slip surface. The feet of
the telephone do not normally leave any marks on the surface.
However, due to the large number of varnishes and surfaces in
use, it may not be possible to prevent marks occurring on the
surface due to the feet of the unit.
Do not use the telephone in areas where there is a risk of
explosion.
Excessive exposure to smoke, dust, vibrations, chemicals,
moisture, heat or the direct rays of the sun must be avoided.
Cleaning and care
The surface of the case can be cleaned with a soft, dry, lintfree cloth. Never use cleaning agents, particularly aggressive
solvents. No attention is necessary apart from cleaning the
case occasionally. The rubber feet of the base station are not
resistant to all cleaning agents. The manufacturer can
therefore not accept any liability for possible damage to
furniture or the like.
CE mark
The telephone complies with the basic requirements of the
R&TTE Directive This is confirmed by the CE mark.
15
- User Controls -
2 User Controls
1 Flash time selection
100/300ms
2 Disconnect
button/receiver rest
3 R signal button
4 Redial/Pause
5 Connection to base unit
6 Ringer volume
adjustment
7 Receiver volume
adjustment
ABC3DEF
12
GHI5JKL6MNO
4
PQRS8TUV9WXYZ
7
0
#
Underside of base unit
8 Fixing for wall mounting
9 Connection for telephone
cable
10 Connection for spiral
receiver cable
16
- Setting up -
3 Setting up
3.1 Safety Information
NOTE: Before setting up, it is essential that you read the
General Information at the beginning of this manual.
3.2 Check contents of pack
The following items are supplied:
one telephone base one telephone receiver
one telephone connecting cable one spiral cable
one instruction manual
3.3 Connecting the receiver
After unpacking your telephone, you must first connect the
telephone receiver to the telephone base. First take one end of
the spiral cable and plug it into the socket at the bottom of the
receiver. Turn the telephone over and plug the other end into
the lower socket (see Chapter 2, Section entitled Underside of
base unit, Item 3.). Bring the cable out via the cable duct.
3.4 Connecting the telephone
Connect the telephone cable supplied to the telephone socket
and the telephone jack on the underside of the telephone base
(see Chapter 2, Section entitled Underside of base unit, Item
2.). Then feed the cable out of the telephone housing through
the cable guide either towards the top or the bottom. Secure
the cable firmly in the cable duct.
The telephone works using the MF system (Tone Dialling).
3.5 Wall mounting
Your telephone is also suitable for wall mounting. Use two
screws for fixing to the wall. Drill two holes 85 mm apart,
vertically one above the other, and leave the screws protruding
5 mm from the wall. Now place the telephone base over the
screws and push down slightly.
When the telephone is mounted on a wall, you can hang the
receiver on the telephone without cutting off the call. A small
hook is located at the top of the receiver rest for this purpose.
17
- Operation -
4 Operation
4.1 Making a call
Your telephone can be used like any conventional telephone.
Please follow the instructions:
Lift the receiver and wait until you hear the dialling tone.
Now dial the required telephone number.
To end the call, replace the receiver on the rest. You can end
the current call by using the disconnect button and you will
immediately obtain a new dialling tone.
4.2 Receiving calls
When a call comes through, you will hear the ringing tone. The
call can now be accepted using the receiver.
4.3 Adjusting the receiver volume
If the receiver volume is too quiet or too loud for you, you can
change this to suit your requirements.
You can adjust the volume from soft
VOL. slide switch on the receiver.
4.4 Redial facility
If a connection that you have dialled is engaged or you were
unable to get through to anybody, simply replace the receiver.
The last number dialled remains stored in the telephone
automatically. To use the redial facility, proceed as follows:
to loud using the
Lift the receiver and press the redial button
redial number will now be dialled.
. The stored
4.5 Adjustable ring tone
By means of the slide switch on the receiver you can
choose the settings
of the ringing tone to your requirements. If at any time you do
not want to be disturbed, use the
(loud) or (soft) to match the volume
setting (off).
18
- T-NET/Private exchanges -
5 T-NET mode / Private exchanges
You can use the "R" signal button on your telephone on private
exchanges and when using DEUTSCHE TELEKOM's T-Net
functions.
5.1 "R" Button on Private Exchanges
If you have connected your telephone to a private exchange,
you can use all the facilities such as call transfer, automatic
recall, etc. The "R" signal button gives you access to these
facilities. The FLASH time "100ms" will be required on a
private exchange. Slide the R switch on the right-hand side of
the receiver to the 100 ms position for this purpose. You can
find out from the dealer from whom the equipment was
purchased whether your telephone will work on your private
exchange without any problems and what further facilities you
will receive from this.
5.2 "R" Button and the Deutsche Telekom T-NET
functions
Your telephone supports the most important DEUTSCHE
TELEKOM added value functions (e.g. brokering, call waiting,
three-way conference, etc.). The T-NET works using the
"FLASH 300ms" setting. Slide the R switch on the right-hand
side of the receiver to the 300 ms position for this purpose.
Please contact DEUTSCHE TELEKOM to gain access to the
T-NET functions (some of which are subject to charge).
5.3 Dialling telephone numbers when using on
private exchanges
With private exchanges, it is necessary to dial a certain
number (e.g. "9" or "0") in order to obtain a dialling tone for an
outside line on the extension. With some, older private
exchanges, it takes some time before the dialling tone can be
heard. Especially for these private exchanges, an automatic
pause can be inserted after connecting to the outside line so
that you can dial directly without waiting for the dialling tone.
Press the redial button
outside line and the actual telephone number. After connecting
to an outside line your telephone will wait for 3 seconds before
dialling the actual telephone number.
once between the number for the
19
- Important information -
6 Important information
6.1 Fault finding
Remove all extra telephone equipment and connect only the
telephone directly to the telephone socket.
If the fault is still present, connect another telephone (if
available) to the telephone socket. The results will show you
whether the fault lies with the unit or with the telephone line.
In the case of technical problems you can also contact our
Service Department on the Hotline number 0180 5 00 13 88.
6.2 Replacing the telephone cable
If you have to replace your telephone cable, you can locate the
appropriate cable at your dealer’s with the help of the following
diagram.
F-Codierung - IMPORT Standard
TAE -F
1
2
3
4
5
6
Rj11 6/4
1
2
3
4
5
6
1234
6
5
20
- Important information -
6.3 Guarantee
AUDIOLINE equipment is manufactured and tested in
accordance with the most up to date production methods.
Selected materials and highly developed technology ensure
trouble-free operation and long life. If your unit should develop
a fault within the guarantee period, however, please contact
the shop where you bought your AUDIOLINE equipment
exclusively and have your purchase receipt available for
inspection. The warranty period is 24 months from the day of
purchase. This warranty is not applicable to the batteries or
battery packs used in the various products.
Warranty conditions: Within the guarantee period, all defects
due to material or manufacturing faults will be repaired free of
charge. The guarantee is invalidated if the equipment has been
tampered with by the purchaser or third parties. Any damage
caused by improper handling or operation, by incorrect
positioning or storage, by improper connection or installation or
by excessive force or other external influences is not covered
by the guarantee. In the case of complaint, we reserve the right
to repair or replace defective parts or to exchange the
equipment. Exchanged parts or exchanged equipment become
our property. Claims for compensation are excluded insofar as
they do not relate to criminal intent or gross negligence on the
part of the manufacturer. All guarantee claims according to
these conditions must be raised exclusively with your dealer.
Rights under the guarantee can no longer be enforced after the
expiry of 24 months from purchase and delivery of our
products. In the case of unnecessary or unjustified demands
on the customer service department, we will levy our usual
service charges for materials, time, postage and packing. Any
complaints must be reported as soon as a problem is found.
The guarantee is valid within the German Federal Republic.
21
- Important information -
6.4 Declaration of conformity
WE AUDIOLINE GmbH
OF HELLERSBERGSTRAßE 2A
DECLARE UNDER OUR SOLE RESPONSIBILITY AS EU
DISTRIBUTOR THAT THE PRODUCT
MODEL: TEL5
DESCRIPTION: Cord connected telephone
IS IN CONFORMITY WITH THE BASIC REQUIREMENTS
OF DIRECTIVE: 1999/5/EC
AUTHORISED SIGNATORY:
Signature: __________________
Name: MANFRED ZINNOW
Position in the company: MANAGING DIRECTOR
Date of issue : 14.09.2003
A copy of this declaration will be retained for 10 years
after cessation of production.
D-41460 NEUSS
GERMANY
HELLERSBERGSTRAßE 2A
D-41460 NEUSS
PRODUCT: TEL5
This product has been developed for use with an
analogue telephone line (PSTN) within Germany.
However, no guarantee can be accepted for troublefree operation on all telecommunications terminal
equipment connections due to the differences between
the different telecommunications network operators and
SUPPLIER: AUDIOLINE GmbH
inserted PABX systems.
22
AUDIOLINE GmbH
Neuss
Service Hotline 0180 5 00 13 88
Internet: www.audioline.de
E-mail: info@audioline.de
Loading...
