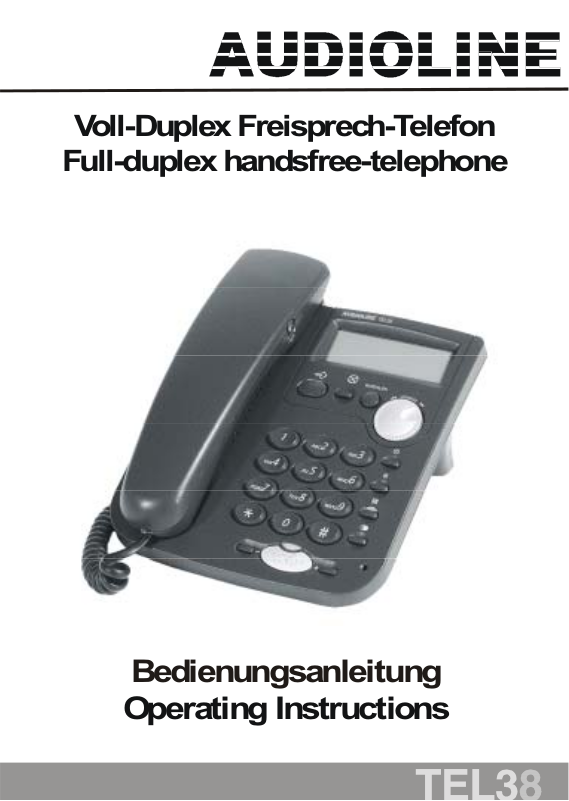

Audioline TEL 38 Operating Instructions
9 ROO'XSOH[)UHLVSUHFK7HOHIRQ
)XOOGXSOH[KDQGVIUHHWHOHSKRQH
%HGLHQXQJVDQOHLWXQJ
2SHUDWLQJ,QVWUXFWLRQV
- Inhaltsverzeichnis -
1 Allgemeine Hinweise......................................................... 3
2 Bedienelemente ............................................................... 4
3 Inbetriebnahme ............................................................... 5
3.1 Allgemeine Hinweise ..............................................................5
3.2 Verpackungsinhalt prüfen ....................................................... 5
3.3 Batterien einsetzen ................................................................ 5
3.4 Telefonhörer anschließen........................................................ 5
3.5 Telefon anschließen ...............................................................6
3.6 Nebenstellenanlagen - T-NET Anpassung..................................6
3.7 Anbringen der Tischstütze.......................................................6
3.8 Wandmontage.......................................................................7
3.9 Displaykontrast einstellen ....................................................... 7
3.10 Datum und Uhrzeit einstellen .................................................. 7
4 Bedienung....................................................................... 8
4.1 Telefonieren über den Hörer oder die Freisprecheinrichtung ........ 8
4.2 Anrufe entgegennehmen ........................................................ 9
4.3 Anzeige der Gesprächsdauer ...................................................9
4.4 Wahlwiederholung .................................................................9
4.5 Mikrofon stummschalten.........................................................9
4.6 Einstellen der Hörerlautstärke ............................................... 10
4.7 Einstellbarer Tonruf.............................................................. 10
5 Das Telefonbuch..............................................................11
5.1 Rufnummer im Telefonbuch speichern.................................... 11
5.2 Telefonieren über das Telefonbuch......................................... 12
5.3 Rufnummern im Telefonbuch ändern...................................... 13
5.4 Einzelne Rufnummer im Telefonbuch löschen .......................... 13
5.5 Telefonbuch komplett löschen ............................................... 13
6 T-NET-Betrieb / Nebenstellenanlagen.................................14
6.1 "R" Taste an Nebenstellenanlagen.......................................... 14
6.2 "R" Taste und die T-NET-Funktionen der DEUTSCHEN TELEKOM 14
6.3 Telefonnummern wählen und speichern bei dem Betrieb an
7 Wichtige Informationen....................................................15
7.1 Hörgeräte kompatibel........................................................... 15
7.2 Fehlersuche ........................................................................ 15
7.3 Telefonkabel austauschen..................................................... 15
7.4 Garantie............................................................................. 16
7.5 Konformitätserklärung.......................................................... 17
Nebenstellenanlagen ............................................................ 14
- Allgemeine Hinweise -
1 Allgemeine Hinweise
Batterien
Keine anderen aufladbaren Batterien verwenden. Diese können möglicherweise
einen Kurzschluss verursachen. Verwenden Sie beim Austauschen immer nur vier
neue Batterien des Typs AAA 1,5V. Batterien nicht ins Feuer werfen oder ins
Wasser tauchen. Alte oder defekte Batterien nicht mit dem normalen Hausmüll
entsorgen.
Anschlusshinweise
Das Telefon besitzt die Voraussetzungen an einer TAE-Steckdose mit F-/NCodierung gemeinsam mit anderen Anschlussgeräten mit N-Codierung wie Fax,
Anrufbeantworter oder einem Modem benutzt zu werden.
Aufstellort
Stellen Sie das Telefon nicht in die unmittelbare Umgebung von anderen
elektronischen Geräten wie z. B. Mikrowellen oder HiFi-Geräten, da es sonst zu
gegenseitiger Beeinflussung kommen kann. Der Aufstellort hat einen
entscheidenden Einfluss auf einen einwandfreien Betrieb des Telefons.
Stellen Sie das Telefon auf eine ebene und rutschfeste Fläche. Normalerweise
hinterlassen die Füße des Telefons keine Spuren auf der Aufstellfläche. Wegen der
Vielzahl der verwendeten Lacke und Oberflächen kann es jedoch nicht
ausgeschlossen werden, dass durch die Gerätefüße Spuren auf der Abstellfläche
entstehen.
Verwenden Sie das Telefon nicht in explosionsgefährde ten Bereichen. Übermäßige
Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit,
Hitze oder direkte Sonneneinstrahlung müssen vermieden werden.
Entsorgung
Ist die Gebrauchszeit der Batterien oder der gesamten Anlage abgelaufen,
entsorgen Sie diese bitte umweltfreundlich gemäss den gesetzlichen
Bestimmungen.
Temperatur und Umgebungsbedingungen
Das AUDIOLINE TEL38 ist für den Betrieb in geschützten Räumen mit einem
Temperaturbereich von -10 °C bis 50 °C ausgelegt.
Das Telefon darf nicht in Feuchträumen wie Bad oder Waschküche aufgestellt
werden. Vermeiden Sie die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie
das Gerät keiner direkten Sonnenbestrahlung aus.
Reinigung und Pflege
Die Gehäuseoberflächen können mit einem trockenen, weichen und fusselfreien
Tuch gereinigt werden. Niemals Reinigungsmittel oder gar aggressive
Lösungsmittel verwenden. Außer einer gelegentlichen Gehäusereinigung ist keine
weitere Pflege erforderlich. Die Gummifüße der Basisstation sind nicht gegen alle
Reinigungsmittel beständig. Der Hersteller kann daher nicht für evtl. Schäden an
- Bedienelemente -
2 Bedienelemente
12345
1 Einhängehaken des Hörers
2 Speichertaste
3 Löschtaste
4 Wähltaste für Telefonbuch
5 LCD Display
6 Jogdial
15
7 Zurücksetzen der
Gesprächszeit
8 R-Signaltaste
9 Stummtaste mit
Kontrollleuchte
10 Wahlwiederholung
11 Mikrofon zum Freisprechen
12 Einstellung der Lautstärke
und Displaykontrast
13 Kontrollleuchte Freisprechen
14 Taste zum Freisprechen
15 Höreraufhängung bei
Wandmontage
1 Anschluss Spiralkabel Hörer
2 Anschluss Telefonleitung
3 Batteriefach
4 Tonrufschalter
5
5 FLASH-Schalter
6 Befestigungen für Tischstütze
7 Befestigungen für Wandmontage
4
6
100ms 300ms
Hi Lo Off
FLASH
TEL38
1
GHI5JKL
PQRS
6
4
7
2
ABC 3DEF
TUV
8
0
7
7
G
D
I
O
A
J
L
6
R
6
MNO
9
WXYZ
#
12131412
6
HANDSET
7
8
9
10
11
1
LINE
2
3
+
A A AA A A
+
+
- Bedienung -
3 Inbetriebnahme
3.1 Allgemeine Hinweise
ACHTUNG! Lesen Sie vor der Inbetriebnahme unbedingt die Allgemeine Hinweise
am Anfang dieser Anleitung.
3.2 Verpackungsinhalt prüfen
Zum Lieferumfang gehören:
eine Telefonbasis ein Telefonhörer
ein Telefonanschlusskabel ein Spiralkabel
ein Tischadapter eine Bedienungsanleitung
vier Batterien Typ AAA
3.3 Batterien einsetzen
Bevor Sie Ihr neues Telefon mit dem Telefonnetz verbinden, sollten die Batterien
eingebaut werden. Bitte benutzen Sie immer Batterien des Typs AAA Alka line. Die
Batterien werden für die Rufnummernanzeige, die Freisprecheinrichtung und für
weitere Funktionen des Telefons benötigt. Bevor Sie die Batterien einbauen oder
wechseln, achten Sie darauf, dass das Telefon nicht mit dem Telefonnetz
verbunden ist.
Hinweis: Sind keine Batterien eingebaut, zeigt das Display keine Anzeigen und
die Freisprecheinrichtung funktioniert nicht.
1. Das Batteriefach befindet sich auf der Unterseite Ihres Telefons.
2. Öffnen Sie das Batteriefach mit einem kleinen Schraubenzieher oder einem
spitzen Gegenstand.
3. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung.
4. Schließen Sie das Batteriefach.
Die Batterien sollten ausgetauscht werden, wenn im Display das Symbol
angezeigt wird. Alle vier Batterien müssen dann ersetzt werden, damit die
Rufnummernanzeige und die Freisprecheinrichtung wieder einwandfrei
funktionieren.
Bei entladenen Batterien bleibt das Display dunkel und d ie Freisprecheinrichtung
funktioniert nicht.
3.4 Telefonhörer anschließen
Nachdem Sie Ihr Telefon ausgepackt haben, müssen Sie zuerst den Telefonhörer
mit dem Grundgerät verbinden. Nehmen Sie nun das kurze Ende des Spiralkabels
und stecken Sie es in die Buchse am unteren Ende des Hörers. Drehen Sie das
Telefon um und stecken Sie das lange Ende in die Buchse HANDSET. Klemmen
Sie das Kabel in den Kabelkanal nach außen.
- Bedienung -
3.5 Telefon anschließen
Verbinden Sie das beiliegende Telefonkabel mit der Telefonsteckdose und der
Telefonbuchse LINE auf der Unterseite des Telefons. Führen Sie dann das Kabel
durch die Kabelführung entweder nach oben oder nach unten aus dem
Telefongehäuse heraus. Klemmen Sie das Kabel fest in den Kabelkanal.
Das AUDIOLINE TELEFON 38 arbeitet mit dem MFV-Wählverfahren (Tonwahl).
3.6 Nebenstellenanlagen - T-NET Anpassung
Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der
Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen. Wenn Sie
weder eine Nebenstellenanlage noch die T-NET-Funktionen der DEUTSCHE
TELEKOM nutzen, müssen hier keine Einstellungen vorgenommen werden.
Nebenstellenanlagen
Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle
Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen.
Die R-Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer
Nebenstellenanlage wird die FLASH-Zeit "100ms" (Werkseinstellung) benötigt.
Stellen Sie dazu den Schiebeschalter FLASH auf der Unterseite in die Einstellung
"100ms". Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert,
und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem
Händler, bei dem die Anlage gekauft wurde.
T-NET Funktionen
Ihr Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM
(z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Zur Freischaltung Ihrer Leitung
für diese T-NET Funktionen (die z.T. gebührenpflichtig sind) wend en Sie sich bitte
an die DEUTSCHE TELEKOM. Stellen Sie dazu den Schiebeschalter FLASH auf der
Unterseite in die Einstellung "300ms".
Hinweis: Bei bereits montierter Tischstütze befindet sich der Schiebeschalter
FLASH unter dieser Tischstütze.
3.7 Anbringen der Tischstütze
Benutzen Sie das Telefon auf einem Tisch, muss die mitgelieferte Tischstütze
montiert werden. Drehen Sie dazu das Telefon um. Stecken Sie nun die beiden
oberen Haken in die dafür vorgesehenen Öffnungen und drücken Sie die
Tischstütze fest.
Müssen Sie die Stütze einmal entfernen, drücken Sie etwas auf die mittlere
Klemme und ziehen Sie dann die Tischstütze ab.
Für die Wandmontage befindet sich in der Hörerablage eine kleine
Einhängevorrichtung. Bei der Tischmontage wird diese Einhängevorrichtung nicht
benötigt, da Sie das Abheben des Hörer stört. Mit einem kleinen Schraubenzieher
drehen Sie diese Einhängevorrichtung so lange, bis die Schraube vollko mmen
versenkt ist und nicht am oberen Ende etwas hervorsteht.
- Bedienung -
3.8 Wandmontage
Ihr TELEFON ist auch zur Wandmontage geeignet. Benutzen Sie zur Befestigung
zwei Schrauben, bohren Sie zwei Löcher im Abstand von 67mm senkrecht
untereinander und lassen Sie die Schrauben 5 mm aus der Wand herausstehen.
Stecken Sie nun das Telefon ohne die Tischstütze auf die Schraub en und schieben
Sie es etwas nach unten.
Damit der Hörer bei einer Wandmontage im aufgelegten Zustand nicht
herunterfällt, gibt es in der Hörerablage eine kleine Einhängevorrichtung. Mit
einem kleinen Schraubenzieher drehen Sie diese E inhängevorrichtung so lange,
bis am oberen Ende ein kleiner Haken entsteht.
Ist das Telefon an einer Wand montiert, können Sie den Hörer an das Telefon
hängen, ohne dass die Verbindung unterbrochen wird. Dazu befindet sich am
oberen Ende der Hörerablage ein kleiner Einhängehaken.
3.9 Displaykontrast einstellen
Der Displaykontrast kann bei aufgelegtem Hörer mit den Tasten
verändert werden.
3.10 Datum und Uhrzeit einstellen
Nachdem die Batterien installiert wurden, muss das aktuelle Datum und die
Uhrzeit eingeben werden. Das Display zeigt dazu die Meldung ZEIT? DATUM?
und der Cursor blinkt auf der ersten Stelle der Uhrzeit.
Hinweis: Erscheint die Meldung ZEIT? DATUM? nicht mehr oder müssen Sie die
Uhrzeit auf Winter- oder Sommerzeit umstellen, drücken Sie für 4 Seku nden die
Speichertaste
Cursor blinkt auf der ersten Stelle.
. Im Display erscheint die Meldung ZEIT? DATUM? und der
1. Sobald der Cursor auf der ersten Stelle blinkt, können Sie die aktuelle Stunde
eingeben.
2. Durch mehrmaliges Drücken der
Stunde ein.
3. Bestätigen Sie mit der Löschtaste
4. Durch mehrmaliges Drücken der
Stunde ein.
5. Bestätigen Sie mit der Löschtaste
6. Durch mehrmaliges Drücken der
aktuellen Tag ein.
7. Bestätigen Sie mit der Löschtaste
8. Durch mehrmaliges Drücken der
aktuellen Monat ein.
9. Bestätigen Sie mit der Löschtaste
aktuellen Daten werden im Display angezeigt.
Hinweis: Sind die Batterien komplett entladen, muss die Uhrzeit und das Datum
. Der Cursor springt zur Minutenanzeige.
. Der Cursor springt zur Tagesangabe.
. Der Cursor springt zur Monatsangabe.
. Die Eingabe ist nun beendet und die
Tasten, geben Sie die aktuelle
Tasten, geben Sie die aktuelle
Tasten, geben Sie den
Tasten, geben Sie den
- Bedienung -
4 Bedienung
4.1 Telefonieren über den Hörer oder die
Freisprecheinrichtung
Das AUDIOLINE TELEFON 38 kann wie jedes konventionelle Telefon benutzt
werden und besitzt zusätzlich einige nützliche Besonder heiten, die Ihnen das
Telefonieren wesentlich erleichtern. Um ein Gespräch zu führen, haben Sie zwei
Möglichkeiten:
A: Telefonieren über den Hörer
1. Nehmen Sie den Telefonhörer ab und warten Sie auf das Freizeichen.
2. Wählen Sie nun die gewünschte Telefonnummer. Die gewählte Rufnummer
wird im Display angezeigt. Das Display zeigt maximal ein e Telefonnummer
mit 16 Zahlen an. Ist die gewählte Telefonnummer länger, werden nur die
letzten 16 Zahlen angezeigt.
3. Um das Gespräch zu beenden, legen Sie den Hörer wieder auf.
Möchten Sie während eines Gesprächs vom Hörer auf die Freisprecheinrichtung
wechseln, drücken Sie die Freisprechtaste
B: Telefonieren über die Freisprecheinrichtung
1. Drücken Sie die Freisprechtaste
und legen Sie den Hörer auf.
. Die LED über der Taste leuchtet
und das Display zeigt das Symbol
eingebauten Lautsprecher.
2. Wählen Sie die gewünschte Rufnummer. Die gewählte Rufnummer wird im
Display angezeigt. Das Display zeigt maximal eine Telefonnummer mit 16
Zahlen an. Ist die gewählte Telefonnummer länger als 16 Zahlen, werden
nur die letzten 16 Zahlen angezeigt.
Nimmt Ihr Gesprächspartner den Anruf entgegen, erklingt seine Stimme über den
eingebauten Lautsprecher. Sprechen Sie be i der Benutzung der
Freisprecheinrichtung immer laut und deutlich in die Richtung des Telefons.
Die Lautstärke lässt sich mit den Tasten
einstellen.
Möchten Sie von der Freisprecheinrichtung zum Hörer wechseln, nehmen Sie
einfach den Telefonhörer ab.
3. Um das Gespräch zu beenden drücken Sie die Freisprechtaste
legen Sie den Hörer auf.
. Sie hören das Freizeichen über den
neben der Freisprechtaste
oder
- Bedienung -
4.2 Anrufe entgegennehmen
Das Gespräch kann über den Hörer oder die Freisprecheinrichtung
entgegengenommen werden. Heben Sie den Telefonhörer ab oder benutzen Sie
die Freisprecheinrichtung indem Sie die Freisprechtas te
Um das Gespräch zu beenden, legen Sie den Telefonhörer wieder auf oder
drücken Sie die Freisprechtaste
.
4.3 Anzeige der Gesprächsdauer
Während eines Gesprächs wird die Gesprächszeit im Display in Minuten und
Sekunden angezeigt. Die Anzeige wird nach dem Sie die Rufnummer gewählt
haben im Display eingeblendet. Nach Beendigung de s Gesprächs bleibt die
Anzeige noch für einige Sekunden im Display erhalten.
Möchten Sie während eines Gesprächs die Anzeige wieder zurücksetzen, drücken
Sie einfach die Taste
. Die Anzeige springt auf 00:00 zurück.
4.4 Wahlwiederholung
Ist ein Anschluss, den Sie gewählt haben, besetzt oder konnten Sie niemanden
erreichen, legen Sie den Telefonhörer einfach wieder auf. Die zuletzt gewählte
Rufnummer mit maximal 32 Zahlen bleibt automatisch im Telefon gespeichert. Um
die Wahlwiederholung zu nutzen, gehen Sie wie folgt vor:
drücken.
1. Heben Sie den Hörer ab oder drücken Sie die Freisprechtaste
2. Drücken Sie die Wahlwiederholungstaste
der Wahlwiederholung wird nun gewählt.
. Die gespeicherte Rufnummer
.
4.5 Mikrofon stummschalten
Mit der Stummtaste können Sie während eines Telefongespräches das
Mikrofon abschalten. So ist es möglich zu sprechen, ohne dass der
Gesprächspartner Sie hört. Der Lautsprecher im Hörer bleibt eingeschaltet, und
Sie können den Gesprächspartner weiterhin verstehen.
1. Drücken Sie einmal die Stummtaste während eines Gesprächs, um das
Mikrofon stummzuschalten. Die Kontrollleuchte im Taster leuchtet.
2. Um das Mikrofon wieder einzuschalten, drücken Sie erneut die Stummtaste
. Die Kontrollleuchte erlischt und Sie können das Gespräch normal
fortsetzen.
- Bedienung -
4.6 Einstellen der Hörerlautstärke
Ist Ihnen die Hörerlautstärke zu leise oder zu laut, können Sie diese Ihren
Bedürfnissen anpassen.
Mit dem Schiebschalter
Sie die Lautstärke von leise
am Hörer können
auf laut anpassen.
4.7 Einstellbarer Tonruf
Mit dem Schiebeschalter auf der Unterseite können Sie die Stellungen HI (laut)
oder LO (leise) auswählen, um die Lautstärke des Tonrufes Ihren Bedürfnissen
anzupassen. Möchten Sie einmal nicht gestört werden, benutzen Sie die Stellung
OFF (aus).
- Das Telefonbuch -
5 Das Telefonbuch
Mit Ihrem Telefon können Sie 100 Rufnummern mit einem zugehörigen Namen im
Telefonbuch speichern.
Ist die Speicherkapazität von 100 Rufnummern erreicht, zeigt das Display beim
nächsten Speichern die Meldung SPEICHER VOLL. In diesem Fall mü ssen zuerst
wieder andere Rufnummern gelöscht werden.
5.1 Rufnummer im Telefonbuch speichern
1. Drücken Sie die Speichertaste . Das Display zeigt SPEICHERN ?.
2. Drücken Sie erneut die Speichertaste
3. Geben Sie die gewünschte Rufnummer mit maximal 22 Zahlen über das
Zahlenfeld ein.
4. Drücken Sie die Speichertaste
5. Geben Sie nun den gewünschten Namen mit maximal 16 Buchstaben ein.
Hinweise zur Namenseingabe erhalten Sie im nächsten Abschnitt.
6. Drücken Sie die Speichertaste
GESPEICHERT !.
Erklärung der Namenseingabe
Zur Eingabe des Namens sind die Zahlentasten mit Buchstaben beschriftet. Durch
mehrmaliges Drücken der entsprechenden Taste können Grossbuchstaben sowie
Zahlen und Sonderzeichen eingegeben werden.
.
.
. Das Display zeigt die Meldung
Beispiel: Sie möchten den Namen "Peter" eingeben.
Drücken Sie: 1 x Taste 7, 2 x Taste 3, 1 x Taste 8, 2 x Taste 3, 3 x Taste 7
Um ein Leerzeichen einzugeben, drücken Sie einmal die Taste 1.
Um den gleichen Buchstaben zweimal einzugeben, drücken Sie den
entsprechenden Buchstaben und drehen Sie einmal das Jogdial nach rechts. Der
Cursor springt automatisch eine Stelle weiter und Sie können den gleichen
Buchstaben noch einmal eingeben.
Falsche Eingaben können mit der Taste
Cursor mit dem Jogdial an die richtige Stelle und drücken Sie dann die Taste
gelöscht werden. Bringen Sie dazu den
.
Loading...
