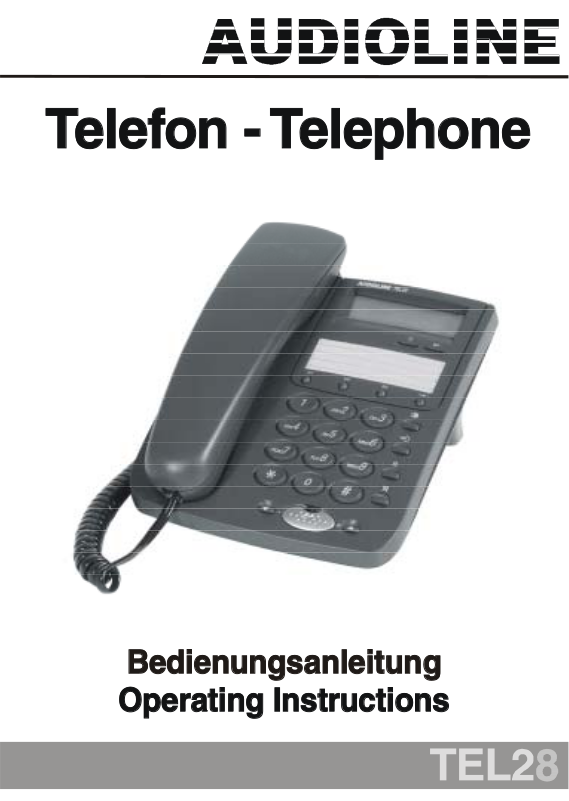

Audioline TEL 28 Operating Instructions
Telefon - Telephone
Bedienungsanleitung
Operating Instructions
- Inhaltsverzeichnis -
1 Allgemeine Hinweise......................................................... 3
2 Bedienelemente ............................................................... 4
3 Inbetriebnahme ............................................................... 5
3.1 Sicherheitshinweise ...............................................................5
3.2 Verpackungsinhalt prüfen .......................................................5
3.3 Batterie einsetzen..................................................................5
3.4 Telefonhörer anschließen........................................................5
3.5 Telefon anschließen ............................................................... 6
3.6 Anbringen der Tischstütze.......................................................6
3.7 Nebenstellenanlagen - T-NET Anpassung ..................................6
3.8 Wandmontage....................................................................... 7
3.9 Uhrzeit einstellen................................................................... 7
4 Bedienung....................................................................... 8
4.1 Telefonieren über den Hörer oder die Freisprecheinrichtung ........8
4.2 Anrufe entgegennehmen ........................................................9
4.3 Anzeige der Gesprächsdauer ................................................... 9
4.4 Wahlwiederholung ................................................................. 9
4.5 Mikrofon stummschalten.........................................................9
4.6 Einstellbare Tonruflautstärke................................................... 9
5 Telefonnummern speichern...............................................10
5.1 Rufnummer auf eine Direktwahltaste speichern ....................... 10
5.2 Rufnummer auf die Kurzwahltasten speichern ......................... 10
5.3 Telefonieren mit den Direktwahltasten ................................... 11
5.4 Telefonieren mit den Kurzwahltasten...................................... 11
6 T-NET-Betrieb / Nebenstellenanlagen .................................12
6.1 "R" Taste an Nebenstellenanlagen.......................................... 12
6.2 "R" Taste und die T-NET-Funktionen der DEUTSCHEN TELEKOM 12
6.3 Telefonnummern wählen und speichern bei dem Betrieb an
7 Wichtige Informationen....................................................13
7.1 Fehlersuche ........................................................................ 13
7.2 Telefonkabel austauschen..................................................... 13
7.3 Garantie............................................................................. 14
7.4 Konformitätserklärung.......................................................... 15
Nebenstellenanlagen ............................................................ 12
Operating Instruction in English _____________________ 17
2
- Allgemeine Hinweise -
1 Allgemeine Hinweise
Batterie
Keine anderen aufladbaren Batterien verwenden. Diese kön nen möglicherweise
einen Kurzschluss verursachen. Verwenden Sie beim Austauschen immer nur eine
neue Batterie des Typs AAA 1,5V. Batterien nicht ins Feuer werfen oder ins
Wasser tauchen. Alte oder defekte Batterien nicht mit dem normalen Hausmüll
entsorgen.
Anschlusshinweise
Das Telefon besitzt die Voraussetzungen an einer TAE-Steckdose mit F-/NCodierung gemeinsam mit anderen Anschlussgeräten mit N-Codierung wie Fax,
Anrufbeantworter oder einem Modem benutzt zu werden.
Aufstellort
Stellen Sie das Telefon nicht in die unmittelbare Umgebung von anderen
elektronischen Geräten wie z. B. Mikrowellen oder HiFi-Geräten, da es sonst zu
gegenseitiger Beeinflussung kommen kann. Der Aufstellort hat einen
entscheidenden Einfluss auf einen einwandfreien Be trieb des Telefons. Stellen Sie
das Telefon auf eine ebene und rutschfeste Fläche . Normalerweise hinterlassen
die Füße des Telefons keine Spuren auf der Aufstellfläche. Wegen der Vielzahl der
verwendeten Lacke und Oberflächen kann es jedoch nicht ausgeschlossen werden,
dass durch die Gerätefüße Spuren auf der Abstellfläche entstehen.
Verwenden Sie das Telefon nicht in explosionsgefährde ten Bereichen. Übermäßige
Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit,
Hitze oder direkte Sonneneinstrahlung müssen vermieden werden.
Entsorgung
Ist die Gebrauchszeit der Batterie oder der gesamten Anlage abgelaufen,
entsorgen Sie diese bitte umweltfreundlich gemäss den gesetz lichen
Bestimmungen.
Temperatur und Umgebungsbedingungen
Das AUDIOLINE TEL28 ist für den Betrieb in geschützten Räumen mit einem
Temperaturbereich von -10 °C bis 50 °C ausgelegt. Das Telefon darf nicht in
Feuchträumen wie Bad oder Waschküche aufgestellt werden. Vermeiden Sie die
Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten
Sonnenbestrahlung aus.
Reinigung und Pflege
Die Gehäuseoberflächen können mit einem trockenen, weichen und fus selfreien
Tuch gereinigt werden. Niemals Reinigung smittel oder gar aggressive
Lösungsmittel verwenden. Außer einer gelegentlichen Gehä usereinigung ist keine
weitere Pflege erforderlich. Die Gummifüße der Basisstatio n sind nicht gegen alle
Reinigungsmittel beständig. Der Hersteller kann daher nicht für evtl. Schäden an
Möbeln o. ä. haftbar gemacht werden.
3
- Bedienelemente -
2 Bedienelemente
1 Direktwahltasten M1, M2 und M3
2 Taste zur Einstellung der Uhrzeit
3 Taste zur Einstellung der Uhrzeit
4 Kurzwahltaste
5 Wahlwiederholung
6 Speichertaste
Unterseite des Telefons
Tonrufschalter
FLASH-Schalter
Befestigungen für Tischstütze
Anschluss Spiralkabel Hörer
Anschluss Telefonleitung
Batteriefach
4
7 R-Signaltaste
8 Stummtaste mit Kontrollleuchte
9 Einstellung der Lautstärke
10 Taste zum Freisprechen mit
Kontrollleuchte
- Inbetriebnahme -
3 Inbetriebnahme
3.1 Sicherheitshinweise
ACHTUNG! Lesen Sie vor der Inbetriebnahme unbedingt die a llgemeinen
Hinweise am Anfang dieser Anleitung.
3.2 Verpackungsinhalt prüfen
Zum Lieferumfang gehören:
eine Telefonbasis ein Telefonhörer
ein Telefonanschlusskabel ein Spiralkabel
eine Tischstütze eine Bedienungsanleitung
eine Batterie Typ AAA
3.3 Batterie einsetzen
Bevor Sie Ihr neues Telefon mit dem Telefonnetz verbinden, sollte die Batter ie
eingebaut werden. Bitte benutzen Sie immer eine Batterie des Typs AAA Alkaline.
Die Batterie wird für die Displayanzeige, die Freisprecheinrichtung und für weitere
Funktionen des Telefons benötigt. Bevor Sie die Batterie einbauen oder wechseln,
achten Sie darauf, dass das Telefon nicht mit dem Telefonnetz verbunden ist.
Hinweis: Ist keine Batterie eingebaut, zeigt das D isplay keine Anzeigen.
1. Achten Sie darauf, dass das Telefon nicht mit dem Telefonnetz verbunden ist.
2. Das Batteriefach befindet sich auf der Unterseite Ihres Telefons.
3. Öffnen Sie das Batteriefach mit einem kleinen Schraubenzieher oder einem
spitzen Gegenstand.
4. Legen Sie die Batterie ein. Achten Sie dabei auf die richtige Polung.
5. Schließen Sie das Batteriefach.
Die Batterie sollte ausgetauscht werden, wenn das Display nicht mehr einwandfrei
abzulesen ist. Ist die Batterie komplett entladen, können die gespeicherten
Rufnummern verloren gehen.
3.4 Telefonhörer anschließen
Nachdem Sie Ihr Telefon ausgepackt haben, müssen Sie zuerst den Telefonhörer
mit dem Grundgerät verbinden. Nehmen Sie nun das kurze Ende des Spiralkabels
und stecken Sie es in die Buchse am unteren Ende des Hörers. Drehen Sie das
Telefon um und stecken Sie das lange Ende des Kabels in die Buchse
Klemmen Sie das Kabel in den Kabelkanal nach außen.
.
5
- Inbetriebnahme -
3.5 Telefon anschließen
Verbinden Sie das beiliegende Telefonkabel mit der Telefonsteckdose und der
Telefonbuchse
durch die Kabelführung entweder nach oben oder nach unten aus dem
Telefongehäuse heraus. Klemmen Sie das Kabel fest in den Kabelkanal.
Das AUDIOLINE TELEFON 28 arbeitet mit dem MFV-Wahlverfahren (Tonwahl).
3.6 Anbringen der Tischstütze
Benutzen Sie das Telefon auf einem Tisch, muss die mitgelieferte Tischstütze
montiert werden. Drehen Sie dazu das Telefon um. Stecken Sie nun die beiden
oberen Haken in die dafür vorgesehenen Öffnungen und drücken Sie die
Tischstütze fest.
Müssen Sie die Stütze einmal entfernen, drücken Sie etwas auf die mittlere
Klemme und ziehen Sie dann die Tischstütze ab.
Für die Wandmontage befindet sich in der Hörerablage eine kleine
Einhängevorrichtung. Bei der Tischmontage wird diese Einhängevorrichtung nicht
benötigt, da Sie das Abheben des Hörers stört. Mit einem kleinen Schraubenzieher
drehen Sie diese Einhängevorrichtung so lange, bis die Schraube vollko mmen
versenkt ist.
3.7 Nebenstellenanlagen - T-NET Anpassung
Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der
Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen. Wenn Sie
weder eine Nebenstellenanlage noch die T-NET-Funktionen der DEUTSCHE
TELEKOM nutzen, müssen hier keine Einstellungen vorgenommen werden.
auf der Unterseite des Telefons. Führen Sie dann das Kabel
Nebenstellenanlagen
Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle
Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen.
Die R-Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer
Nebenstellenanlage wird die FLASH-Zeit "100ms" (Werkseinstellung) benötigt.
Stellen Sie dazu den Schiebeschalter FLASH auf der Unterseite in die Einstellung
"100ms". Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert,
und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem
Händler, bei dem die Anlage gekauft wurde.
T-NET Funktionen
Ihr Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM
(z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Zur Freischaltung Ihrer Leitung
für diese T-NET Funktionen (die z.T. gebührenpflichtig sind) wend en Sie sich bitte
an die DEUTSCHE TELEKOM. Stellen Sie dazu den Schiebeschalter FLASH auf der
Unterseite in die Einstellung "300ms".
6
- Inbetriebnahme -
3.8 Wandmontage
Ihr TELEFON ist auch zur Wandmontage geeignet. Benutzen Sie zur Befestigung
zwei Schrauben, bohren Sie zwei Löcher im Abstand von 70 mm horizontal
nebeneinander und lassen Sie die Schrauben 5 mm aus der Wand herausstehen.
Stecken Sie nun das Telefon ohne die Tischstütze auf die Schraub en und schieben
Sie es etwas nach unten.
Damit der Hörer bei einer Wandmontage im aufgelegten Zustand nicht
herunterfällt, gibt es in der Hörerablage eine kleine Einhängevorrichtung. Mit
einem kleinen Schraubenzieher drehen Sie diese E inhängevorrichtung so lange,
bis am oberen Ende ein kleiner Haken entsteht.
Ist das Telefon an einer Wand montiert, können Sie den Hörer an das Telefon
hängen, ohne dass die Verbindung unterbrochen wird. Dazu befindet sich am
oberen Ende der Hörerablage ein kleiner Einhängehaken.
3.9 Uhrzeit einstellen
Möchten Sie die Uhrzeit neu eingeben oder eine schon eingegebene Uhrzeit
verändern, gehen Sie bitte wie folgt vor:
1. Drücken Sie die Taste
2. Drücken Sie mehrmals die Taste
gedrückt bis die richtige Stundenzahl im Display erscheint.
3. Drücken Sie erneut die Taste
4. Drücken Sie mehrmals die Taste
gedrückt bis die richtige Minutenzahl im Display erscheint.
5. Durch Drücken der Taste
Sekundenangabe automatisch auf "00" springt.
Hinweis: Ist die Batterie komplett entladen, muss die Uhrzeit erneut eingeben
werden.
SET
. Im Display blinkt die Stundenanzeige.
oder halten Sie diese Taste solange
SET
. Im Display blinkt die Minutenanzeige.
oder halten Sie diese Taste solange
SET
wird die aktuelle Uhrzeit gestartet, wobei die
7
- Bedienung -
4 Bedienung
4.1 Telefonieren über den Hörer oder die
Freisprecheinrichtung
Das AUDIOLINE TELEFON 28 kann wie jedes konventionelle Telefon benutzt
werden und besitzt zusätzlich einige nützliche Besonderheiten, die Ihnen das
Telefonieren wesentlich erleichtern. Um ein Gespräch zu führen, haben Sie zwei
Möglichkeiten:
A: Telefonieren über den Hörer
1. Nehmen Sie den Telefonhörer ab und warten Sie auf das Freizeichen.
2. Wählen Sie nun die gewünschte Telefonnummer. Die gewählte Rufnummer
wird im Display angezeigt. Das Display zeigt maximal eine Telefonnummer
mit 12 Zahlen an. Ist die gewählte Telefonnummer länger, werden nur die
letzten 12 Zahlen angezeigt.
3. Ist Ihnen die Hörerlautstärke zu leise oder zu laut, können Sie diese Ihren
Bedürfnissen anpassen. Die Lautstärke lässt sich mit den Tasten
neben der Freisprechtaste einstellen.
4. Um das Gespräch zu beenden, legen Sie den Hörer wieder auf.
Möchten Sie während eines Gesprächs vom Hörer auf die Freisprec heinrichtung
wechseln, drücken Sie die Freisprechtaste
B: Telefonieren über die Freisprecheinrichtung
1. Drücken Sie die Freisprechtaste
Sie hören das Freizeichen über den eingebauten Lautsprecher.
2. Wählen Sie die gewünschte Rufnummer. Die gewählte Rufnummer wird im
Display angezeigt. Das Display zeigt maximal eine Telefonnummer mit 12
Zahlen an. Ist die gewählte Telefonnummer länger als 12 Zahle n, werden
nur die letzten 12 Zahlen angezeigt.
und legen Sie den Hörer auf.
. Die LED über der Taste leuchtet.
Nimmt Ihr Gesprächspartner den Anruf entgegen, erklingt seine Stimme über den
eingebauten Lautsprecher. Sprechen Sie bei der Benutzung der
Freisprecheinrichtung immer laut und deutlich in die Richtung des Telefons.
Die Lautstärke lässt sich mit den Tasten
Freisprechtaste einstellen.
3. Um das Gespräch zu beenden drücken Sie die Freisprech taste
legen Sie den Hörer auf.
Möchten Sie von der Freisprecheinrichtung z um Hörer wechseln, nehmen Sie
einfach den Telefonhörer ab.
neben der
oder
8
- Bedienung -
4.2 Anrufe entgegennehmen
Das Gespräch kann über den Hörer oder die Freisprecheinrichtung
entgegengenommen werden. Heben Sie den Telefonhörer ab oder benutzen Sie
die Freisprecheinrichtung indem Sie die Freisprechtas te
Um das Gespräch zu beenden, legen Sie den Telefonhörer wieder auf oder
drücken Sie die Freisprechtaste
.
4.3 Anzeige der Gesprächsdauer
Während eines Gesprächs wird die Gesprächszeit im Display in Minuten und
Sekunden angezeigt. Nachdem Sie die Rufnummer gewählt haben, wird die
Gesprächszeit im Display eingeblendet. Nach Been digung des Gesprächs bleibt die
Anzeige noch für einige Sekunden im Display erhalten.
4.4 Wahlwiederholung
Ist ein Anschluss, den Sie gewählt haben, besetzt oder konnten Sie niemanden
erreichen, legen Sie den Telefonhörer einfach wieder auf. Die zuletzt gewählte
Rufnummer mit maximal 32 Zahlen bleibt automatisch im Telefon gespeichert. Um
die Wahlwiederholung zu nutzen, gehen Sie wie folgt vor:
1. Heben Sie den Hörer ab oder drücken Sie die Freisprechtaste
2. Drücken Sie die Wahlwiederholungstaste
der Wahlwiederholung wird nun gewählt.
. Die gespeicherte Rufnummer
4.5 Mikrofon stummschalten
drücken.
.
Mit der Stummtaste können Sie während eines Telefongespräches das
Mikrofon abschalten. So ist es möglich zu sprechen, ohne dass der
Gesprächspartner Sie hört. Dabei bleibt der Lautsprecher im Hörer eingeschaltet,
und Sie können den Gesprächspartner weiterhin verstehen.
1. Drücken Sie einmal die Stummtaste während eines Gesprächs, um das
Mikrofon stummzuschalten. Die Kontrollleuchte im Taster leuchtet.
2. Um das Mikrofon wieder einzuschalten, drücken Sie erneut die Stummtaste
. Die Kontrollleuchte erlischt und Sie können das Gespräch normal
fortsetzen.
4.6 Einstellbare Tonruflautstärke
Mit dem Schiebeschalter auf der Unterseite können Sie die Stellung en (laut)
oder
(leise) auswählen, um die Lautstärke des Tonrufes I hren Bedürfnissen
anzupassen. Möchten Sie einmal nicht gestört werden, benutzen Sie die Stellung
.
9
- Telefonnummern speichern -
5 Telefonnummern speichern
Mit Ihrem Telefon können Sie 13 Rufnummern speichern. Drei Rufnummern
können auf die Direktwahltasten M1, M2 und M3 und zehn weitere auf die
Kurzwahltasten gespeichert werden. Als Kurzwahlspeicherplätze werden die
Zahlen 0 bis 9 auf dem Zahlenfeld benutzt.
5.1 Rufnummer auf eine Direktwahltaste speichern
1. Drücken Sie die Freisprechtaste .
2. Drücken Sie die Speichertaste
3. Geben Sie die gewünschte Rufnummer mit maximal 24 Zahlen über das
Zahlenfeld ein.
Hinweis: Haben Sie eine falsche Rufnummern eingeben, können S ie den
Vorgang hier durch das Drücken der Freisprechtaste abbrechen.
4. Drücken Sie die Speichertaste
5. Drücken Sie nun eine der drei Direktwahltasten M1, M2 oder M3.
6. Drücken Sie wieder die Freisprechtaste um die Speicherung abzuschließen.
5.2 Rufnummer auf die Kurzwahltasten speichern
1. Drücken Sie die Freisprechtaste .
2. Drücken Sie die Speichertaste
3. Geben Sie die gewünschte Rufnummer mit maximal 24 Zahlen über das
Zahlenfeld ein.
Hinweis: Haben Sie eine falsche Rufnummern eingeben, können S ie den
Vorgang hier durch das Drücken der Freisprechtaste abbrechen.
4. Drücken Sie die Speichertaste
5. Wählen Sie nun einen Kurzwahlspeicherplatz, indem Sie auf den Zahlenfeld
eine Zahl zwischen 0 und 9 drücken.
6. Drücken Sie wieder die Freisprechtaste um die Speicherung abzuschließen.
Hinweise zur Speicherung:
Bereits belegte Speicherplätze können nicht gelöscht werd en. Speichern Sie
einfach eine neue Rufnummer auf den Speicherplatz den Sie löschen möchten.
Damit Sie die Belegung der gespeicherten Rufnummern nicht vergessen, können
Sie auf dem Index die Speicherplätze beschriften. Mit einem Kugelschreiber oder
einem kleinen Stift können Sie den Klarsichtschutz über dem Index entfernen.
.
.
.
.
10
Loading...
