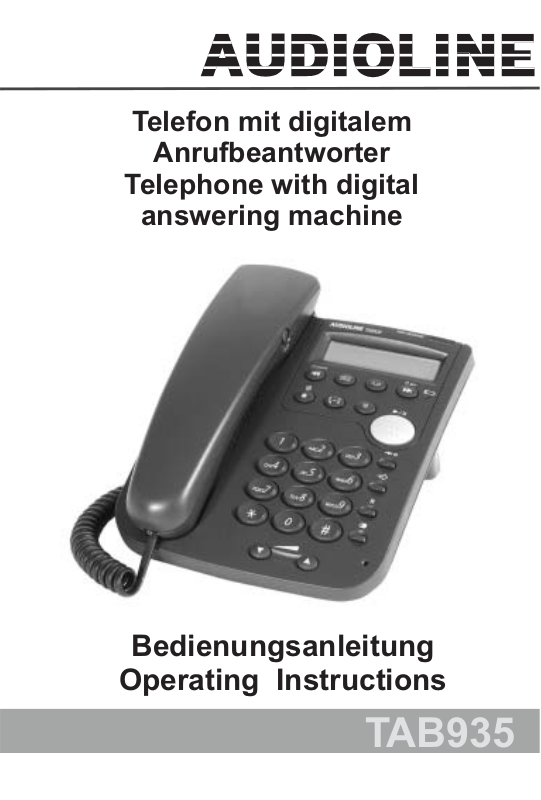

Telefon mit digitalem
Anrufbeantworter
Telephone with digital
answering machine
Bedienungsanleitung
Operating Instructions
TAB935
- Inhaltsverzeichnis -
1 Sicherheitshinweise................................................. 4
2 Bedienelemente...................................................... 5
3 Inbetriebnahme...................................................... 6
3.1 Vor Inbetriebnahme............................................................ 6
3.2 Verpackungsinhalt prüfen ....................................................6
3.3 Batterien einsetzen ............................................................ 6
3.4 Telefonkabel anschließen..................................................... 6
3.5 Telefonhörer anschließen..................................................... 6
3.6 Steckernetzteil anschließen..................................................7
3.7 Anbringen der Tischstütze ...................................................7
3.8 Nebenstellenanlagen - T-NET Anpass ung ...............................7
3.9 Wandmontage....................................................................8
3.10 Tag- und Zeitansage einstellen............................................8
4 Bedienung Telefon .................................................. 9
4.1 Telefonieren....................................................................... 9
4.2 Einstellen der Hörerlautstärke .............................................. 9
4.3 Anzeige der Gesprächsdauer................................................9
4.4 Wahlwiederholung .............................................................. 9
4.5 Einstellbare Tonruflautstärke................................................9
4.6 Rufnummer speichern ....................................................... 10
4.7 Telefonieren mit den Kurzwahltasten................................... 10
5 Bedienung Anrufbeantworter...................................11
5.1 Ansage aufnehmen, ändern oder löschen............................. 11
5.2 Eigene Ansage löschen und zur voraufgezeichneten Ansage
zurückkehren................................................................... 12
5.3 Anrufbeantworter einstellen ............................................... 12
5.4 Allgemeine Bedienung....................................................... 12
5.5 Nachrichten abhören......................................................... 13
5.6 Notizen aufnehmen........................................................... 14
5.7 Telefongespräche aufnehmen............................................. 14
5.8 Fernabfrage ..................................................................... 14
5.8.1 Der Berechtigu ngscode zur Fe rnabfrage ..................... 14
5.8.2 Die gebührenfreie Vor-Fern ab frage............................ 14
5.8.3 Möglichkei te n der Fernabfrag e .................................. 15
5.8.4 Ansage über F ernabfrage neu aufnehmen .................. 16
5.8.5 Fern-Einschalten ..................................................... 16
5.8.6 Fernabfrage bei zu wenig Speicherkapazität ............... 16
6 T-NET-Betrieb / Nebenstellenanlagen........................17
6.1 "R" Taste an Nebenstellenanlagen ...................................... 17
6.2 "R" Taste und die T-NET-Funktionen
der DEUTSCHEN TELEKOM................................................. 17
6.3 Telefonnummern wählen und speichern bei dem Betrieb an
Nebenstellenanlagen......................................................... 17
2
- Inhaltsverzeichnis -
7 Wichtige Informationen..........................................18
7.1 Fehlersuche ..................................................................... 18
7.1.1 Telefon .................................................................. 18
7.1.2 Anrufbeantworter .................................................... 18
7.1.3 AUDIOLINE Hotline.................................................. 18
7.2 Telefonkabel austauschen.................................................. 18
7.3 Garantie.......................................................................... 19
7.4 Konformitätserklärung....................................................... 20
Operating Instruction in English ____________________ 21
3
- Sicherheitshinweise -
1 Sicherheitshinweise
Batterie
Keine anderen aufladbaren Batterien verwenden. Diese kön nen möglicherweise
einen Kurzschluss verursachen. Verwenden Sie beim Austauschen immer nur vier
neue Batterien des Typs AAA/LR03 Alkaline 1,5 V.
Batterien nicht ins Feuer werfen oder ins Wasser tauchen. Alte oder defekte
Batterien nicht mit dem normalen Hausmüll entsorgen.
Anschlusshinweise
Das Telefon besitzt die Voraussetzungen an einer TAE-Steckdose mit F-/NCodierung gemeinsam mit anderen Anschlussgeräten m it N-Codierung wie Fax,
Anrufbeantworter oder Modem benutzt zu werden.
Aufstellort
Stellen Sie das Telefon nicht in die unmittelbare Umgebung von anderen
elektronischen Geräten wie z. B. Mikrowellen oder HiFi-Geräten, da es sonst zu
gegenseitiger Beeinflussung kommen kann. Der Aufstellort hat einen
entscheidenden Einfluss auf einen einwandfreien Be trieb des Telefons. Stellen Sie
das Telefon auf eine ebene und rutschfeste Fläche. Normalerweise hinterlassen die
Füße des Telefons keine Spuren auf der Aufstellfläche. Wegen der Vielzahl der
verwendeten Lacke und Oberflächen kann es jedoch nicht ausgeschlossen werden,
dass durch die Gerätefüße Spuren auf der Abstellfläche entstehen.
Verwenden Sie das Telefon nicht in explosionsgefährde ten Bereichen. Übermäßige
Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit,
Hitze oder direkte Sonneneinstrahlung müssen vermieden werden.
Entsorgung
Ist die Gebrauchszeit der Batterien oder der gesamten Anlage abgelaufen,
entsorgen Sie diese bitte umweltfreundlich gemäß den gesetzlich en
Bestimmungen.
Temperatur und Umgebungsbedingungen
Das Telefon ist für den Betrieb in geschützten Räumen mit einem
Temperaturbereich von –10 °C bis 50 °C ausgelegt. Das Telefon darf nicht in
Feuchträumen wie Bad oder Waschküche aufgestellt werden. Vermeiden Sie die
Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten
Sonnenbestrahlung aus.
Reinigung und Pflege
Die Gehäuseoberflächen können mit einem trockenen, weichen und fus selfreien
Tuch gereinigt werden. Niemals Reinigung smittel oder gar aggressive
Lösungsmittel verwenden. Außer einer gelegentlichen Gehäusereinigung ist keine
weitere Pflege erforderlich. Die Gummifüße des Gerätes sind nicht gegen alle
Reinigungsmittel beständig. Der Hersteller kann daher nicht für evtl. Schäden an
Möbeln o. ä. haftbar gemacht werden.
4
- Bedienelemente -
2 Bedienelemente
1 Einhängehaken des Hörers
2 Rücklauf/Abrufen der Tag-
und Zeitansage
3 Aufnahme der Ansage
4 LCD Display
5 Aufnahme von Memos
6 Vorlauf/Taste zur Einstellung
der Tag- und Zeitansage
7 Nachrichten LED
8 Batteriekontrollleuchte
9 Stopp/Ein-Aus
Anrufbeantworter
10 Löschen
11 Abspielen/Pause
12 Mitschneiden von
Gesprächen
13 Kurzwahltaste
14 Speichertaste
15 R-Signaltaste
16 Wahlwiederholung
17 Mikrofon
18 Einstellen der Lautstärke
19 Höreraufhängung bei
Wandmontage
1 Anschluss Spiralkabel
Hörer
2 Anschluss Telefonleitung
3 Batteriefach
4 Tonrufschalter
5 Schalter für
Anrufbeantworter
6 FLASH-Schalter
7 Befestigungen für
Tischstütze
8 Wandmontage
9 Anschluss Netzteil
1
19
7
100ms 300ms
6
5
4
FLASH
7
2 6 TS
Hi Lo Off
3456
2
TAB935
REC
ABC
2
1
GHI5JKL6MNO
4
7
PQRS
TUV
8
0
8
8
9
3
3
DEF
WXYZ
#
HANDSET
7
8
9
10
11
12
13
14
R
9
7
LINE
15
16
17
18
1
2
A A A
+
A A A
+
A A AA A A
+
+
5
- Bedienung Telefon -
3 Inbetriebnahme
3.1 Vor Inbetriebnahme
ACHTUNG! Lesen Sie vor der Inbetriebnahme unbedingt die S icherheitshinweise
am Anfang dieser Anleitung.
3.2 Verpackungsinhalt prüfen
Zum Lieferumfang gehören:
eine Telefonbasis ein Telefonhörer
ein Telefonanschlusskabel ein Spiralkabel
eine Tischstütze eine Bedienungsanleitung
ein Steckernetzteil
3.3 Batterien einsetzen (nicht im Lieferumfang)
Bevor Sie Ihr neues Telefon mit dem Telefonnetz verbinden, sollten die Ba tterien
eingebaut werden. Bitte benutzen Sie immer nur vier neue Batterie n des Typs
AAA/LR03 Alkaline 1,5 V. Die Batterien werden für die Datensicherung bei ein em
möglichen Stromausfall verwendet. Bevor Sie die Batterien einbauen oder
wechseln, achten Sie darauf, dass das Telef o n nicht mit dem Telefonnetz
verbunden ist.
Hinweis: Bei vollen Batterien leuchtet die Kontrollleuchte
Kontrollleuchte
werden.
1. Achten Sie darauf, dass das Telefon nicht mit dem Telefonnetz verbunden ist.
2. Das Batteriefach befindet sich auf der Unterseite Ihres Telefons.
3. Öffnen Sie das Batteriefach mit einem kleinen Schraubenzieher oder einem
spitzen Gegenstand.
4. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung.
5. Schließen Sie das Batteriefach.
, sind die Batterien verbraucht und müssen ausgetauscht
nicht. Blinkt die
3.4 Telefonhörer anschließen
Nachdem Sie Ihr Telefon ausgepackt haben, müssen Sie zuerst den Telefonhörer
mit dem Grundgerät verbinden. Nehmen Sie dazu das kurze Ende des Spiralkabels
und stecken Sie es in die Buchse am unteren Ende des Hörers. Drehen Sie das
Telefon um und stecken Sie das lange Ende des Kabels in die Buchse HANDSET.
Klemmen Sie das Kabel in den Kabelkanal nach außen.
3.5 Telefonkabel anschließen
Verbinden Sie das beiliegende Telefonkabel mit der Telefonsteckdose und der
Telefonbuchse LINE auf der Unterseite des Telefons. Führen Sie dann das Kabel
durch die Kabelführung entweder nach oben oder nach unten aus dem
Telefongehäuse heraus. Klemmen Sie das Kabel fest in den Kabelkanal.
Ihr Telefon arbeitet mit dem MFV-Wahlverfahren (Tonwahl).
6
- Bedienung Telefon -
3.6 Steckernetzteil anschließen
Stecken Sie den Stecker des Netzteils in die Buchse auf der Unterseite des
Telefons und das Steckernetzteil in eine vorschriftsmäß ig installierte
Netzsteckdose mit 230 V. Verwenden Sie aus Sicherheitsgründen nur das
mitgelieferte Steckernetzteil.
3.7 Anbringen der Tischstütze
Benutzen Sie das Telefon auf einem Tisch, muss die mitgelieferte Tischstütze
montiert werden. Drehen Sie dazu das Telefon um. Stecken Sie nun die beiden
oberen Haken in die dafür vorgesehenen Öffnungen und drücken Sie die
Tischstütze fest.
Müssen Sie die Stütze einmal entfernen, drücken Sie etwas auf die mittlere
Klemme und ziehen Sie dann die Tischstütze ab.
Für die Wandmontage befindet sich in der Hörerablage eine kleine
Einhängevorrichtung. Bei der Tischmontage wird diese Einhängevorrichtung nicht
benötigt, da sie das Abheben des Hörers stört. Mit einem kleinen Sc hraubenzieher
drehen Sie diese Einhängevorrichtung so lange, bis die Schraube vollko mmen
versenkt ist.
3.8 Nebenstellenanlagen - T-NET Anpassung
Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der
Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen. Wenn Sie
weder eine Nebenstellenanlage noch die T-NET Funktionen der DEUTSCHEN
TELEKOM nutzen, müssen hier keine Einstellungen vorgenommen werden.
Nebenstellenanlagen
Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle
Möglichkeiten wie z. B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen.
Die R-Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer
Nebenstellenanlage wird die FLASH-Zeit "100 ms" benötigt. Stellen Sie dazu den
Schiebeschalter FLASH auf der Unterseite in die Einstellung "100 ms". Ob Ihr
Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert und welche weiteren
Möglichkeiten Sie dadurch erhalten, erfahren Sie bei d em Händler, bei dem die
Anlage gekauft wurde.
T-NET Funktionen
Ihr Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM
(z. B.: Makeln, Anklopfen, Dreier-Konferenz u. a.). Zur Freischaltung Ihrer Leitung
für diese T-NET Funktionen (die z. T. gebührenpflichtig sind) wenden Sie sich bitte
an die DEUTSCHE TELEKOM. Stellen Sie dazu den Schiebeschalter FLASH auf der
Unterseite in die Einstellung "300 ms".
Hinweis: Bei bereits montierter Tischstütze befindet sich der Schiebeschalter
FLASH unter dieser Tischstütze.
7
- Bedienung Telefon -
3.9 Wandmontage
Ihr Telefon ist auch für die Wandmontage geeignet. Benutzen Sie zur Befestigung
zwei Schrauben, bohren Sie zwei Löcher im Abstand von 67 mm senkrec ht
übereinander und lassen Sie die Schrauben 5 mm aus der Wand herausstehen.
Stecken Sie nun das Telefon ohne Tischstütze auf die Schrauben und sch i eben Sie
es etwas nach unten.
Damit der Hörer bei einer Wandmontage im aufgelegten Zustand nicht
herunterfällt, gibt es in der Hörerablage eine kleine Einhängevorrichtung. Mit
einem kleinen Schraubenzieher drehen Sie diese E inhängevorrichtung so lange,
bis am oberen Ende ein kleiner Haken entsteht.
Ist das Telefon an einer Wand montiert, können Sie den Hörer an das Telefon
hängen, ohne dass die Verbindung unterbrochen wird. Dazu befindet sich am
oberen Ende der Hörerablage ein kleiner Einhängehaken.
3.10 Tag- und Zeitansage einstellen
Der Anrufbeantworter speichert zu jeder aufgezeichneten Nachricht immer den
Wochentag und die Uhrzeit, damit Sie immer wissen, wann die Anrufer Ihre
Nachrichten hinterlassen haben.
Möchten Sie die Uhrzeit erstmalig eingeben oder eine sch on eingegebene Uhrzeit
verändern, gehen Sie bitte wie folgt vor:
1. Halten Sie die Taste
Lautsprecher den momentan eingestellten Wochentag.
2. Drücken Sie mehrmals die Taste
hören.
3. Drücken Sie die Taste
momentan eingestellte Stundenangabe.
4. Drücken Sie mehrmals die Taste
hören.
5. Drücken Sie die Taste
momentan eingestellte Minutenangabe.
6. Drücken Sie mehrmals die Taste
hören.
7. Bestätigen Sie mit der Taste
Zeitansage wird wiederholt.
Die Tag- und Zeitansage kann jederzeit überprüft werden. Drücken Sie einfach die
Taste
Hinweise:
Entsteht während der Eingabe eine Pause von über 20 Sekunden, wird die Eingabe
abgebrochen.
Sind keine oder entladene Batterien eingebaut, muss die Tag- und Zeitansage bei
einem eventuellen Stromausfall erneut eingegeben werden.
und Sie hören den Wochentag und die aktuelle Uhrzeit.
für 2 Sekunden gedrückt. Sie hören über den
, bis Sie den richtigen Wochentag
. Sie hören über den Lautsprecher die
, bis Sie die richtige Stundenangabe
. Sie hören über den Lautsprecher die
, bis Sie die richtige Minutenangabe
und die komplette Tag- und
8
- Bedienung Telefon -
4 Bedienung Telefon
4.1 Telefonieren
Das Telefon kann wie jedes konventionelle Telefon benutzt werde n.
1. Nehmen Sie den Telefonhörer ab und warten Sie auf das Freizeichen.
2. Wählen Sie nun die gewünschte Telefonnummer. Die gewählte Rufnummer
wird im Display angezeigt.
3. Um das Gespräch zu beenden, legen Sie den Hörer wieder auf.
Ankommende Gespräche werden durch das Abheben des Telefonhörers
entgegengenommen und durch das Auflegen des Hörers wied er beendet.
4.2 Einstellen der Hörerlautstärke
Ist Ihnen die Hörerlautstärke zu leise oder zu laut, können Sie diese Ihren
Bedürfnissen anpassen.
Mit dem Schiebschalter
Sie die Lautstärke von leise
am Hörer können
auf laut anpassen.
4.3 Anzeige der Gesprächsdauer
Während eines Gesprächs wird die Gesprächszeit im Display in Minuten und
Sekunden angezeigt. Die Anzeige wird, nachdem Sie die Rufnummer gewählt
haben, im Display eingeblendet. Nach Beendigun g des Gesprächs bleibt die
Anzeige noch für einige Sekunden im Display erhalten.
4.4 Wahlwiederholung
Ist ein Anschluss, den Sie gewählt haben, besetzt oder konnten Sie niemanden
erreichen, legen Sie den Telefonhörer einfach wieder auf . Die zuletzt gewählte
Rufnummer mit maximal 32 Zahlen bleibt automatisch im Telefon gespeichert.
Heben Sie den Hörer ab und drücken Sie die Wahlwiederholungstaste
gespeicherte Rufnummer der Wahlwiederholung wird nun gewählt.
. Die
4.5 Einstellbare Tonruflautstärke
Mit dem Schiebeschalter auf der Unterseite können Sie die Stellungen HI (laut)
oder LO (leise) auswählen, um die Lautstärke des Tonrufes Ihren Bedürfnissen
anzupassen. Möchten Sie einmal nicht gestört werde n, benutzen Sie die Stellung
OFF (Aus).
9
- Bedienung Telefon -
4.6 Rufnummer speichern
Mit Ihrem Telefon können Sie 10 Rufnummern auf die Kurzwahltasten speichern.
Als Kurzwahlspeicherplätze werden die Zahlen 0 bis 9 auf dem Zahlenf eld benutzt.
1. Heben Sie den Telefonhörer ab.
2. Drücken Sie die Speichertaste
3. Geben Sie die gewünschte Rufnummer mit maximal 16 Zahlen über das
Zahlenfeld ein.
Hinweis: Haben Sie eine falsche Rufnummern eingeben, können Sie den
Vorgang hier durch das Auflegen des Hörers abbrechen.
4. Drücken Sie die Speichertaste
5. Wählen Sie nun einen Kurzwahlspeicherplatz, indem Sie auf dem Zahlenfeld
eine Zahl zwischen 0 und 9 drücken.
6. Legen Sie den Hörer wieder auf, um die Speicherung abzuschließen.
Hinweise zur Speicherung:
Bereits belegte Speicherplätze können nicht gelöscht werden. Spe ich ern Sie
einfach eine neue Rufnummer auf den Speicherplatz, den Sie löschen möchten.
4.7 Telefonieren mit den Kurzwahltasten
1. Nehmen Sie den Telefonhörer ab.
2. Drücken Sie die Kurzwahltaste .
3. Drücken Sie nun den gewünschten Speicherplatz auf dem Zahlenfeld
zwischen 0 und 9. Die gespeicherte Nummer wird nun automatisch gewählt.
4. Um das Gespräch zu beenden, legen Sie den Hörer wieder auf.
.
.
Interessanter Tipp!
Mit Ihrem Telefon können Sie das Telefonieren über die privaten T elefonanbieter
wesentlich vereinfachen. Speichern Sie die Zugangsnummern zu den privaten
Anbietern und die eigentlichen Telefonnummern getrennt auf verschiedene
Speicherplätze. Wählen Sie zuerst den Speicherplatz für den privaten
Telefonanbieter und dann wieder über die Kurzwahltaste den Speicherplatz mit
der gewünschten Telefonnummer oder wählen Sie manuell die gewünschte
Telefonnummer.
10
- Bedienung Anrufbeantworter -
5 Bedienung Anrufbeantworter
5.1 Ansage aufnehmen, ändern oder löschen
Bei Ihrer Ansage können Sie auf die Standardansage eines professionellen
Rundfunksprechers zurückgreifen oder eine eigene Ansage mit einer Länge von bis
zu 60 Sekunden aufnehmen. Wenn keine eigene Ansage aufgenommen wird,
meldet sich die Standardansage.
Beispiel einer eigenen Ansage: “Hallo, hier ist der Anschluss 05432/1234.
Leider sind wir im Moment nicht zu erreichen, um Ihren Anruf en tgegenzunehmen.
Sie haben aber die Möglichkeit hier eine Nachricht zu hinterlassen. Sprechen Sie
bitte nach dem Signalton.”
Wortlaut der Standardansage: “Hallo, leider können wir Ihren Anruf im
Moment nicht persönlich entgegennehmen. Bitte hinterlassen Sie Ihre Nachricht
und Telefonnummer nach dem Signalton. ”
Bevor Sie Ihre Ansage aufnehmen, sollten Sie sich den Text aufschreiben, den Sie
aufnehmen möchten. Die Länge der eigenen Ansage mus s mindestens 3
Sekunden betragen und darf 60 Sekunden nicht überschreiten. Je länger Ihre
Ansage dauert, desto weniger Aufnahmezeit steht für die eingehenden
Nachrichten zur Verfügung. Die maximale Aufnahmezeit beträgt ca . 15 Minuten.
Dauert Ihre Ansage z. B. 18 Sekunden, so bleiben 14 Minuten und 42 Sekunden
für die eingehenden Nachrichten.
Eigene Ansage aufnehmen
Halten Sie die Taste
Nach dem Signalton beginnen Sie direkt mit Ihrer Ansage. Halten Sie während der
Aufnahme eine Entfernung von ca. 15 cm zum Anrufbeantworter ein, so dass Sie
gut in das Mikrofon auf der Oberseite sprechen können.
Nachdem Sie Ihre Ansage beendet haben, lassen Sie die Ta ste
Die Ansage wird nun automatisch wiederholt. Die Lautstärke kann durch
mehrmaliges Drücken der beiden Pfeiltasten
Durch kurzes Drücken der Taste
REC
bis zu einem Signalton gedrückt.
und eingestellt werden.
REC
können Sie Ihre Ansage jederzeit abspielen.
REC
wieder los.
11
- Bedienung Anrufbeantworter -
5.2 Eigene Ansage löschen und zur voraufgezeichneten
Ansage zurückkehren
Haben Sie eine eigene Ansage aufgenommen, können Sie diese löschen und damit
zur voraufgezeichneten Ansage zurückkehren.
Halten Sie die Taste
eigene Ansage wird gelöscht und Sie hören als Bestätigung den Text der
voraufgezeichneten Ansage.
REC
für 2 Sekunden bis zu einem Signalton gedrückt. Die
5.3 Anrufbeantworter einstellen
An der Unterseite des Telefons befindet sich ein Schiebeschalter, mit dem Sie
einstellen können, nach wie vielen Klingelzeichen die eingehenden Anrufe
entgegengenommen werden.
2 Der Anruf wird nach 2-mal Läuten entgegengenommen.
6 Der Anruf wird nach 6-mal Läuten entgegengenommen.
TS In der Einstellung "TS" wird der erste Anruf nach 6-mal Läuten und alle
weiteren Anrufe nach 2-mal Läuten entgegengenommen. Weiterhin können
Sie in dieser Schalterstellung die gebührenfreie Vor-Fernabfrage benutzen.
Einzelheiten finden Sie im Kapitel 5.8.2.
5.4 Allgemeine Bedienung
Der Anrufbeantworter kann mit der Taste aus- oder eingeschaltet werd en.
Wird der Anrufbeantworter ausgeschaltet, erlischt die Nachrichten-LED und es
werden keine Nachrichten aufgezeichnet.
Die maximale Länge für eingehende Nachrichten beträgt 60 Sekunden. Spricht der
Anrufer länger, ertönt ein Signalton und das Telefonat wird abgebrochen. Entsteht
während der Aufnahme eine Pause von über 7 Sekunden, wird das Telefonat
automatisch mit einem Signalton beendet.
Ist die Speicherkapazität für neue Nachrichten erschöpft, wird kein Anruf mehr
entgegengenommen und die Nachrichten-LE D blinkt.
Der eingebaute Lautsprecher erlaubt es, eingehe nde Anrufe mitzuhören, ohne mit
dem Anrufer zu sprechen. Möchten Sie die eingehenden Anrufe nicht mithören,
stellen Sie die Lautstärke durch mehrmaliges Drücken der Pfeiltaste
nach unten. Sie können sich durch das Abheben des Telefonhörers jederzeit
persönlich einschalten, während der Anrufer seine Nachricht spricht. Der
Anrufbeantworter schaltet sich aus und Sie können mit dem Anrufer direkt
sprechen.
ganz
12
- Bedienung Anrufbeantworter -
5.5 Nachrichten abhören
Blinkt die Nachrichten-LED (New message), wurden während Ihrer Abwe senheit
neue Anrufe aufgenommen.
NACHRICHTEN ABHÖREN
Drücken Sie einmal die Taste
spielt Ihr Anrufbeantworter nun zuerst die neu aufgezeichn eten Nachrichten ab.
Blinkt die LED nicht, werden alle aufgenomme nen Nachrichten abgespielt, die Sie
noch nicht gelöscht haben. Sind keine Nachrichten gespeichert, hören Sie mehrere
Signaltöne.
Möchten Sie das Abhören der Nachrichten unterbrechen, d r ücken Sie die Taste
. Durch erneutes Betätigen von wird das A b hören der Nachrichten
fortgesetzt. Mit der Taste
Nachdem die letzte Nachricht abgespielt wurde, meldet sich das Gerät mit zwei
Signaltönen.
LAUFENDE NACHRICHT WIEDERHOLEN
Drücken Sie die Taste
wiederholen.
VORHERIGE NACHRICHT WIEDERHOLEN
Drücken Sie die Taste
Nachricht zu wiederholen.
. Blinkt die Nachrichten-LED (New message),
wird das Abhören der Nachrichten beendet.
, um die gerade laufende Nachricht zu
bis zu einem Signalton, um die vorherige
EINE NACHRICHT ÜBERSPRINGEN
Drücken Sie einmal die Taste
überspringen. Der Anrufbeantworter beginnt nun direkt mit der nächsten
Nachricht.
SCHNELLER VORLAUF
Drücken Sie mehrmals hintereinander die Taste
mehrere Nachrichten überspringen.
EINZELNE NACHRICHT LÖSCHEN
Drücken Sie die Taste
ALLE NACHRICHTEN SPEICHERN
Keine Eingaben nötig.
ALLE NACHRICHTEN LÖSCHEN
Nachdem die letzte Nachricht abgespielt wurde, hören Sie zwei Signaltöne.
Drücken Sie nun die Taste
, während die Nachricht abgespielt wird.
, um die gerade laufende Nachricht zu
. So können Sie schnell
so lange, bis Sie einen weiteren Signalton hören.
13
- Bedienung Anrufbeantworter -
5.6 Notizen aufnehmen
Mit Ihrem Anrufbeantworter können Sie den Mitbenutzern des Anrufbeantworters,
z. B. Ihrer Familie, Nachrichten hinterla ssen. Diese Nachrichten können später mit
der Taste
Halten Sie die Taste gedrückt.
Nach einem Signalton beginnen Sie mit der Aufnahme der Notiz. Z. B.: „Hallo
Thomas, das Essen findest Du im Kühlschrank. Ich bin um 22.00 Uhr zurück.“
Haben Sie Ihre Nachricht beendet, lassen Sie die Taste einfach los. Die
Nachrichten-LED blinkt und Ihr Anrufbeantworter ist sofort wieder betriebsbereit.
5.7 Telefongespräche aufnehmen
Sie können ein Telefongespräch, das Sie gerade führen, aufzeichnen. So können
Sie sich später noch einmal Einzelheiten des Gesprächs anhören.
Halten Sie während eines Gesprächs die Taste für zwei Sekunden gedrückt.
Ihr Anrufbeantworter beginnt mit der Aufnahme des Gesprächs.
Um die Aufzeichnung zu beenden, drücken Sie erneut die Taste .
Das aufgezeichnete Gespräch kann dann mit der Taste abgespielt werden.
5.8 Fernabfrage
5.8.1 Der Berechtigungscode zur Fernabfrage
Ihr Anrufbeantworter besitzt eine persönliche Zugriffsberechtigung (Remote
Code), so dass nur Sie die eingegangenen Nachrichten per Fernabfrage abhören
können. Der Berechtigungscode ist eine dreistellig e Zahl und befindet sich auf der
Unterseite (Remote Code) Ihres Gerätes.
5.8.2 Die gebührenfreie Vor-Fernabfrage
Mit der gebührenfreien Vor-Fernabfrage können Sie feststellen, ob sich
Nachrichten auf Ihrem Anrufbeantworter befinden, ohne Gebühren zu
verursachen.
abgehört werden.
Stellen Sie den Schieberegler in die Position "TS". Wenn Sie nun von unterwegs
Ihr Gerät anwählen, meldet sich der Anrufbeantworter wie folgt:
A. Wird Ihr Anruf nach 2-mal Läuten entgegengenommen, befinden sich
Nachrichten auf Ihrem Anrufbeantworter und Sie können wie unter 5.8.3
beschrieben fortfahren.
B. Wurden keine Nachrichten aufgezeichnet, wird Ihr Anruf nicht nach zwei
Klingelzeichen entgegengenommen. Legen Sie den Telefonhörer direkt nach
dem dritten Klingelzeichen wieder auf, da sich Ihr Anrufbeantworter erst nach
dem sechsten Klingelzeichen normal einschaltet. So können Sie Gebühren
sparen.
14
- Bedienung Anrufbeantworter -
5.8.3 Möglichkeiten der Fernabfrage
Rufen Sie Ihre Telefonnummer an und lassen Sie die Ansage bis zum Ende
durchlaufen. Warten Sie, bis Ihr Anrufbeantworter bereit ist, Nachrichten
aufzuzeichnen.
Nach dem Signalton geben Sie Ihren persönlichen Berechtigungscode ein,
indem Sie die entsprechende Zahl auf dem Zahlenfeld eines Telefons drücken.
Die Eingabe des richtigen Codes wird mit zwei Signaltönen bestätigt. Wählen Sie
nun durch Drücken der entsprechenden Tastenkombinationen eine der unten
aufgeführten Funktionen aus. Die Pause zwischen der Eingabe der einzelnen
Funktionen der Fernabfrage darf die Länge von 12 Sekunden nicht überschreiten,
da sonst die Verbindung automatisch unterbrochen wird.
Alle aufgezeichneten Nachrichten abspielen Drücken Sie 2 und #
Neu aufgezeichnete Nachrichten abspielen Drücken Sie 2 und 5
Hinweis: Während Sie die Nachrichten abhören, fragt das Gerät alle 2 Minuten
und 40 Sekunden, ob Sie noch weiter hören möchten. Der Anrufbeantwor ter
stoppt und Sie hören drei Signaltöne. Geben Sie eine beliebige Zahl ein, um das
Abspielen der Nachrichten fortzusetzen.
Während des Abspielens haben Sie folgende Möglichkeiten:
Laufende Nachricht überspringen Drücken Sie 7 und #
Laufende Nachricht wiederholen Drücken Sie 8 und #
Vorherige Nachricht wiederholen Drücken Sie 6 und #
Laufende Nachricht löschen Drücken Sie 3 und #
Nach der letzten Nachricht meldet sich das Gerät mit mehreren Signaltönen. Sie
haben nun innerhalb der nächsten 7 Sekunden verschiedene Möglichkeiten.
Machen Sie innerhalb dieser 7 Sekunden keine Eingabe, wi rd die Verbindung
automatisch unterbrochen und alle Nachrichten bleiben gespeichert.
Alle Nachrichten wiederholen Drücken Sie 2 und #
Alle Nachrichten löschen Drücken Sie 3 und #
Anrufbeantworter ausschalten Drücken Sie 9 und #"
Nach dieser Eingabe ist der Anrufbeantworter nicht mehr betriebsbereit.
Alle Nachrichten speichern keine Eingabe
15
- Bedienung Anrufbeantworter -
5.8.4 Ansage über Fernabfrage neu aufnehmen
Rufen Sie Ihre Telefonnummer an und lassen Sie die Ansage bis zum Ende
durchlaufen. Warten Sie, bis Ihr Anrufbeantworter bereit ist, Nachrichten
aufzuzeichnen.
Nach dem Signalton geben Sie Ihren persönlichen Berechtigungscode ein,
indem Sie die Zahlen auf dem Zahlenfeld eines Telefons drücken. Die
Eingabe des richtigen Codes wird mit zwei Signaltönen bestätigt.
Um die Ansage neu aufzunehmen, drücken Sie die Tastenkombination 7 und
#. Nach dem Signalton sprechen Sie Ihre neue Ansage.
Beenden Sie die Aufnahme mit den Tasten 7 und #. Die neue Ansage wird
nun automatisch wiederholt.
Beenden Sie die Verbindung, indem Sie den Telefonhörer auflegen.
5.8.5 Fern-Einschalten
Stellen Sie sich vor, Sie verlassen Ihr Büro oder Ihre Wohnung und haben
vergessen, Ihren Anrufbeantworter einzuschalten. Über die Fernabfrage können
Sie von einem anderen Telefon aus den Anrufbeantworter e inschalten.
Rufen Sie Ihre Nummer an und lassen Sie es so lange läute n, bis Ihr Anruf
von Ihrem Anrufbeantworter entgegengenommen wird (ca. 10-mal).
Nach dem Signalton geben Sie Ihren persönlichen Berechtigungscode ein. Die
Eingabe des richtigen Codes wird mit einem Signalton bestätigt.
Drücken Sie die Tasten 9 und #. und Ihr Anrufbeantworter wird
eingeschaltet.
Legen Sie nun den Hörer wieder auf oder nutzen Sie die weiteren Funktionen
der Fernabfrage.
5.8.6 Fernabfrage bei zu wenig Speicherkapazität
Sie können jederzeit Ihren Anrufbeantworter über die Fernabfrage steuern. Steht
aber kein Speicher für neue Nachrichten zur Verfügung, werden vom
Anrufbeantworter keine Anrufe mehr entgegengenommen. In diesem Fall gehen
Sie bitte wie folgt vor:
Rufen Sie Ihre Telefonnummer an.
Lassen Sie es ca. 10-mal läuten und Ihr Anrufbeantworter meldet sich mit drei
kurzen Signaltönen.
Geben Sie nun Ihren Berechtigungscode ein. Sie hören als Bestätigung zwei
Signaltöne und Sie haben nun die Möglichkeit durch Löschen wieder neuen
Speicherplatz zu schaffen. Hören Sie dazu die Nachrichten zuerst ab und
löschen Sie dann einzelne Nachrichten oder alle Nachrichten. Siehe dazu
Kapitel 5.8.3.
16
- T-NET/Nebenstellenanlagen -
6 T-NET Betrieb/Nebenstellenanlagen
Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der
Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen.
6.1 "R" Taste an Nebenstellenanlagen
Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle
Möglichkeiten wie z. B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen.
Die "R" Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer
Nebenstellenanlage wird die FLASH-Zeit "100 ms" benötigt. S tellen Sie dazu den
Schalter "FLASH" auf die Einstellung "100 ms". Ob Ihr Telefon an Ihrer
Nebenstellenanlage einwandfrei funktioniert und welche weiteren Möglichkeiten
Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Anlage gekauft
wurde.
6.2 "R" Taste und die T-NET Funktionen de r DEUTSCHEN
TELEKOM
Ihr Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM
(z. B.: Makeln, Anklopfen, Dreier-Konferenz u. a.). Das T-NET arbeitet mit der
Einstellung "FLASH 300 ms". Stellen Sie dazu den Schalter "FLASH" auf die
Einstellung "300 ms". Zur Freischaltung der T-NET Funktionen (die z. T.
gebührenpflichtig sind) wenden Sie sich bitte an die DEUTSCHE TELEKOM.
6.3 Telefonnummern wählen und speichern bei dem
Betrieb an Nebenstellenanlagen
Hinweis! Die in diesem Kapitel erklärte Pausenfunktion nach der Kennziffer für
die Amtsholung (meistens 0 oder 9) ist nur bei älteren Nebenstellenanlagen
erforderlich.
Bei einigen Nebenstellenanlagen entsteht eine kurze Pause zwischen der
Amtskennziffer (meistens 0 oder 9) und dem Freizeichen. Beim manuellen Wählen
und dem Wählen aus dem Telefonbuch kann diese Pause mit eingegeben werden,
damit die weiteren Zahlen nicht zu schnell gewählt werden.
Pause beim manuellen Wählen eingeben
Drücken Sie zwischen der Kennziffer für die Amtsholung und der eigentlichen
Telefonnummer einmal die Wahlwiederholungstaste
wartet Ihr Telefon für 3 Sekunden mit dem Wählen der eigentlichen
Telefonnummer.
Pause mitspeichern
Drücken Sie während des Speicherns nach der Kennziffer für die Amtsholung und
vor der eigentlichen Rufnummer einfach die Wahlwiederholungstaste
Wählen aus dem Telefonbuch wird dann nach der Kennziffer für die Amtsholung
automatisch eine Pause von drei Sekunden eingefügt.
. Nach der Amtsholung
. Beim
17
- Wichtige Informationen -
7 Wichtige Informationen
7.1 Fehlersuche
7.1.1 Telefon
Entfernen Sie alle zusätzlichen Telefonapparate und verbinden S ie n ur das Telefon
direkt mit der Telefonbuchse. Sollte der Fehler immer noch auftreten, verbinden
Sie ein anderes Telefon (wenn vorhanden) mit der Telefonbuchse. Die Ergebnisse
zeigen Ihnen, ob der Fehler am Gerät oder an der Telefonleitung liegt. Natürlich
können Sie auch die Störungsstelle Ihres Telefonnetzanbieter s anrufen, die Ihnen
weitere Hinweise zum Überprüfen Ihrer Anlage gibt.
7.1.2 Anrufbeantworter
Anrufbeantworter lässt sich nicht einschalten
Überprüfen Sie, ob der Netzadapter richtig in der Schukosteckdose sitzt und ob
auf der Rückseite des Telefons das Kabel des Netzadapters richtig sitzt.
Überprüfen Sie, ob sich Strom auf der Steckdose befindet.
Batteriekontrollleuchte blinkt
Die Batterien sind verbraucht und müssen ausgetauscht werden. Ihre Ansage, alle
aufgenommenen Nachrichten und die Tag- und Zeitansage werden bei einem
Stromausfall gelöscht.
Es werden keine Nachrichten aufgezeichnet
Löschen Sie Nachrichten, um wieder Speicherplatz zu schaffen.
7.1.3 AUDIOLINE Hotline
Bei technischen Problemen wenden Sie sich an unsere Hotline
unter 0180 5 00 13 88.
7.2 Telefonkabel austauschen
Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand der unten stehenden
Zeichnung das passende Kabel bei Ihrem Händler.
F-Codierung - IMPORT Standard
TAE-F
1
2
3
4
5
6
RJ11 6/4
1
2
3
4
5
6
1234
6
5
18
- Wichtige Informationen -
7.3 Garantie
AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt
und geprüft. Ausgesuchte Materialien und hoch entwick elte Tec hnologien sorgen
für einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen
Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage
Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINEGerät gekauft haben. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage
des Kaufs zu nachfolgenden Bedingungen: Innerhalb der Garantiezeit werden alle
Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos
beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder
durch Dritte. Schäden, die durch unsachgem äße Behandlung oder Bedienung,
durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss
oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse
entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei
Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät
auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser
Eigentum über. Schadenersatzansprüche sind ausgeschlossen, sowe it sie nic ht auf
Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Alle
Gewährleistungsansprüche nach diesen Bestimmung en sin d aussch ließlich
gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von 24 Monaten
nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht
mehr geltend gemacht werden.
19
- Wichtige Informationen -
7.4 Konformitätserklärung
WIR AUDIOLINE GmbH
IN PROMENADENSTR. 1
ALS INVERKEHRBRINGER IN DER EU ERKLÄREN VOLLVERANTWORTLICH, DASS
DAS PRODUKT
MODEL: TAB 935
BESCHREIBUNG: Schnurgebundenes Telefon mit Anrufbeantworter
KONFORM IST MIT DEN GRUNDLIEGENDEN ANFORDERUNGEN DER RICHTLINIE:
1999/5/EC
BEVOLLMÄCHTIGTER:
Unterschrift: ________________________________
Name: MANFRED ZINNOW
Position in der Firma: GESCHÄFTSFÜHRER
Datum der Ausstellung: 28.09.2001
Eine Kopie dieser Erklärung wird bis 10 Jahre nach der letzten Produktion
aufbewahrt.
D-41460 NEUSS
GERMANY
PRODUKT: TAB 935
Dieses Produkt ist für den Betrieb an einem analogen Telefonanschluss (PSTN)
innerhalb Deutschlands entwickelt worden. Allerdings kann, wegen der
Unterschiede zwischen den verschiedenen Telekom-Netzbetreibern, keine Garantie
für einwandfreie Funktion an jedem Telekom-Endgeräteanschluss übernommen
werden.
LIEFERANT: AUDIOLINE GmbH, PROMENADENSTR. 1, D-41460 NEUSS
20
- Contents -
1 General Information........................................................ 23
2 Operating Elements......................................................... 24
3 Commissioning............................................................... 25
3.1 Safety information .................................................................. 25
3.2 Check contents of pack............................................................ 25
3.3 Fitting the batteries................................................................. 25
3.4 Connecting the telephone receiver ............................................2 5
3.5 Connecting the telephone ........................................................ 25
3.6 Connecting the power supply.................................................... 26
3.7 Fitting the desk support........................................................... 26
3.8 R signal button - Setting up for T-NET ....................................... 26
3.9 Wall mounting........................................................................ 27
3.10 Setting the day and time announcement.................................... 27
4 Operation Telephone.......................................................28
4.1 Using the telephone ................................................................ 28
4.2 Adjusting the receiver volume .................................................. 2 8
4.3 Call Duration Display............................................................... 2 8
4.4 Redial.................................................................................... 28
4.5 Adjustable call tone................................................................. 28
4.6 Storing telephone numbers ...................................................... 29
4.7 Making a call using the speed dial buttons ................................. 29
5 Operation Answering Machine...........................................30
5.1 Recording, changing or deleting the greeting message ................ 30
5.2 Deleting your own greeting and reverting to
the pre-recorded greeting ........................................................ 31
5.3 Setting up the answering machine ............................................31
5.4 General operation ................................................................... 31
5.5 Listening to messages ............................................................. 32
5.6 Recording Notes .....................................................................3 3
5.7 Recording telephone calls ........................................................ 33
5.8 Remote access .......................................................................33
5.8.1 Remote ac cess authorisation code ................................... 33
5.8.2 Toll-free remote pre-access ............................................ 33
5.8.3 Remote access facilities.................................................. 34
5.8.4 Re-record greeting using remote access ........................... 35
5.8.5 Switching on remotely.................................................... 35
5.8.6 Remote acce ss with insufficient memory capacity .............. 35
6 Using T-NET / Private exchanges....................................... 36
6.1 “R” Button on private exchanges............................................... 36
6.2 “R” Button and the DEUTSCHE TELEKOM T-NET functions ............ 36
6.3 Dialling and storing telephone numbers
when using on private exchanges ............................................. 36
21
- Contents -
7 Important Information .....................................................37
7.1 Fault finding........................................................................... 37
7.1.1 Telephone .................................................................... 37
7.1.2 Answering ma c hin e ........................................................ 37
7.1.3 AUDIOLINE Hotline........................................................ 37
7.2 Replacing the telephone cable ..................................................37
7.3 Guarantee.............................................................................. 38
7.4 Declaration of Conformity ........................................................ 39
22
- General Information -
1 General Information
Batteries
Do not use any other rechargeable batteries, as these could possibly lead to a
short circuit. When changing the battery, always use four new Typs AAA/LR03
Alkaline 1,5 V batteries. Do not throw batteries into the fire or immerse in water.
Do not dispose of old or faulty batteries with the normal household waste.
Connection information
The unit requires a TAE socket with F/N coding in common with other plug in units
such as fax machines, answering machines or modems.
Location
Do not position the telephone in the immediate vicinity of other electronic
equipment such as microwave or hi-fi units as this can lead to mutual
interference. The location has a deciding influence on the trouble-free operation of
the telephone. Stand the telephone on a flat, non-slip surface. The telephone feet
do not normally leave any marks on the surface. However, on account of the
multitude of varnishes and surface finishes used, surface marks caused by the
feet of the unit cannot be ruled out.
Do not use the telephone in areas where there is the risk of an explosion.
Excessive exposure to smoke, dust, vibrations, chemicals, moisture, heat or the
direct rays of the sun must be avoided.
Disposal
If the useful life of the complete equipment has expired, please dispose of these
carefully in accordance with the statutory requirements and in a manner friendly
to the environment.
Temperature and ambient conditions
The telephone is designed for use in protected rooms with a temperature range of
-10 °C to 50 °C. The unit must not be installed in damp rooms s uch as a
bathroom or laundry room. Avoid proximity to sources of heat such as radiators
and do not expose the unit to direct sunlight.
Cleaning and care
The surface of the case can be cleaned with a dry, soft, lint-free cloth. Never use
cleaning agents, particularly aggressive solvents. Apart from occasional cleaning
of the case, no other care is necessary. The rubber feet of the base station are not
resistant to all cleaning agents. The manufacturer can therefore not be held
responsible for possible damage to furniture or the like.
23
- Operating Elements -
2 Operating Elements
1 Hanging hook for receiver
2 Back / Interrogate day and
time announcement
3 Record greeting
4 LCD display
5 Record memos
6 Forward / Button for setting
19
the day and time
announcement
7 Message indicator
8 Battery monitoring light
9 Stop/Answering machine
On-Off
10 Delete
11 Play/Pause
12 Record calls
13 Speed dial button
14 Memory button
15 R signal button
16 Redial
17 Microphone
18 Volume adjuste
19 Receiver hook for wall mounting
1 Connection for spiral receiver cable
2 Telephone cable connection
6
3 Battery compartment
4 Call tone switch
5 Switch for answering machine
6 FLASH switch
7 Fixings for desk support
8 Fixing for wall mounting
5
4
9 Power supply connection
1
7
100ms 300ms
2 6 TS
Hi Lo Off
FLASH
2
TAB935
1
GHI5JKL6MNO
4
PQRS
7
8
7
8
9
3456
REC
2
ABC
3
DEF
R
9
WXYZ
8
TUV
0
#
7
HANDSET
LINE
7
8
9
10
11
12
13
14
15
16
17
18
1
2
24
3
A A A
+
A A A
+
A A AA A A
+
+
- Commissioning -
3 Commissioning
3.1 Safety information
NOTE! Before commissioning, it is essential that you read the general
information at the beginning of this manual.
3.2 Check contents of pack
The following items are supplied:
one telephone base one telephone receiver
one telephone connection cable one spiral cable
one desk adapter one Operating Manual
mains power supply
3.3 Fitting the batteries (not included)
Before connecting your new telephone to the telephone network, the batteries
should be fitted. Please always use type AAA alkaline batteries. The battery is
required for preventing loss of data if there should be a mains power failure.
Before installing or changing the battery, make sure that the telephone is not
connected to the telephone network.
Note: When the battery is fully charged, the monitoring light
up. If the monitoring light
changed.
1. The battery compartment is to be found on the underside of your telephone.
2. Open the battery compar tment with a small screwdriver or a pointed object.
3. Insert the batteries, ensuring that the polarity is correct.
4. Close the battery compartment.
flashes, the batteries are flat and must be
does not light
3.4 Connecting the telephone receiver
After unpacking your telephone, you must first connect the telephone receiver to
the base unit. First take the short end of the spiral cable and plug it into the
socket at the bottom of the receiver. Turn the telephone over and plug the long
end into the socket marked HANDSET. Feed the cable through the cable channel
to the outside.
3.5 Connecting the telephone
Connect the telephone cable supplied to the telephone socket and the telephone
jack LINE on the underside of the telephone. Then feed the cable out of the
telephone housing either upwards or downwards through the cable guide. Clip the
cable firmly in the cable channel.
The telephone works using the tone dialling system.
25
- Commissioning -
3.6 Connecting the power supply
Insert the plug of the mains power supply into the socket on the underside of the
telephone and the plug-in power supply into a properly installed 230V mains
socket. For safety reasons, use only the plug-in mains power supply provided.
3.7 Fitting the desk support
If you intend to use your telephone on a desk, then the desk support supplied
must be fitted. To do this, turn the telephone over. Now insert the two upper
hooks into the openings provided and push the desk support firmly home.
If you ever need to remove the support, press gently on the middle clips on the
upper edge and then pull the desk support off.
In the receiver rest there is a small hanging device, which is used when the
telephone is wall mounted. This hanging device is not required when the
telephone is used on a desk, as it impedes the lifting of the receiver. Using a small
screwdriver, turn this hanging device until the screw is completely flush and its
upper end does not protrude at all.
3.8 R signal button - Setting up for T-NET
You can use the “R” signal button on your telephone on private exchanges and
when using DEUTSCHE TELEKOM’s T-Net functions.
Private exchanges
If you have connected your telephone to a private exchange, you can use all the
facilities such as call transfer, automatic recall, etc. The “R” signal button gives
you access to these facilities. The FLASH time “100ms” will be required on a
private exchange. To make this setting, move the slide switch on the underside to
the “100ms” position. You can find out from the dealer from whom the equipment
was purchased whether your telephone will work on your private exchange
without any problems and which other facilities you will have access to.
T-NET functions
Your telephone supports the most important DEUTSCHE TELEKOM added value
services (e.g. brokering, call waiting, three-way conferenc ing, etc.). Please
contact DEUTSCHE TELEKOM to gain access to these functions (some of which are
subject to charge). When using T-NET functions, move the slide switch on the
underside to the “300ms” position.
26
- Commissioning -
3.9 Wall mounting
Your telephone is also suitable for wall mounting. Use two screws for f ix ing. Drill
two holes horizontally side by side, 67 mm apart, and leave the screws protruding
from the wall by 5mm. Now place the telephone over the screws and push it
slightly downwards.
There is a small hanging device in the receiver rest to prevent the receiver from
falling when it is placed on the rest with the telephone mounted on the wall. Using
a small screwdriver, turn this hanging device until a small hook appears at the
upper end.
If you are using the telephone fitted to the wall, you can hang th e receiver on the
telephone without hanging up. You will find a small hook for this purpos e at the
upper end of the receiver rest.
3.10 Setting the day and time announcement
The answering machine always saves the day of the week and the time of day
with each recorded message so that you always know when callers left their
messages.
If you want to enter the day and time announcement for the first time or if you
want to change a day and time announcement that has already been set, please
proceed as follows:
1. Press and hold the
week currently set over the loudspeaker.
2. Press the
week.
3. Press the
currently set over the loudspeaker.
4. Press the
announced.
5. Press the
currently set over the loudspeaker.
6. Press the
announced.
7. Confirm with the
announcement will be repeated.
The day and time announcement can be checked at any time. Simply press the
button and you will hear the day of the week and the current time of
day.
Note: If there is a pause of more than 20 seconds while entering the day and
time announcement, the programming will be interrupted.
If no battery has been fitted or if the battery is discharged, the day and time
announcement must be re-entered if there should happen to be a power failure.
button repeatedly until you hear the correct day of the
button. You will hear an announcement of the hour
button repeatedly until you hear the correct hour
button. You will hear an announcement of the minutes
button repeatedly until you hear the correct minutes
button for 2 seconds. You will hear the day of the
button and the complete day and time
27
- Operation Telephone -
4 Operation Telephone
4.1 Using the telephone
The telephone can be used like any conventional telephone.
1. Lift the receiver and wait until you hear a dialling tone.
2. Now dial the required telephone number.
3. To end the call, replace the r eceiver.
Incoming calls are accepted by lifting the receiver and are ended by replacing the
receiver.
4.2 Adjusting the receiver volume
If the receiver volume is too quiet or too loud for you, you can change this to suit
your requirements.
You can use the slide switch
volume from soft
to loud .
on the receiver to adjust the
4.3 Call Duration Display
The call duration is shown in the display in minutes and s econds during a call. The
indication starts after the number has been dialled. The call duration still remains
showing in the display for a few seconds after the call has been ende d.
4.4 Redial
If a connection that you have dialled is engaged or you were unable to get
through to anybody, simply replace the receiver. The last number dialled with a
maximum of 31 digits will be saved in the telephone automatically. To use the
redial facility, proceed as follows:
Lift the receiver and press the redial button
now be dialled.
. The saved redial number will
4.5 Adjustable call tone
You can use the slide switch underneath the telephone to select t he settings HI
(high) or LO (low) to adapt the ringer volume to your requirements. Should you
not want to be disturbed, use the OFF position.
28
- Operation Telephone -
4.6 Storing telephone numbers
Using your telephone you can save 10 numbers on the speed dial buttons. The
numbers 0 to 9 on the number pad are used as speed dial storage locations.
1. Lift the receiver.
2. Press the Store button
3. Enter the required telephon e number with a maximum of 16 digits using the
number pad.
Note: If you enter the wrong number, you can break off the process at this
point by replacing the receiver.
4. Press the Store button
5. Now select a speed dial stora ge location by pressing a number between 0 and
9 on the number pad.
6. Replace the receiv er to complete the save procedure.
Tips on storing numbers:
Storage locations that have already been used cannot be erased. Simply save a
new number in the storage location that you want to erase.
4.7 Making a call using the speed dial buttons
1. Lift the receiver.
2. Press the speed dial button .
3. Now press the required stora ge location between 0 and 9 on the keypad. The
stored number will now be dialled automatically.
4. To end the call, replace the r eceiver.
.
.
Interesting note!
With your telephone you can make calling by way of the private telephone
network providers considerably easier. Save the access numbers to the private
network providers and the actual telephone numbers separately in different
storage locations. First dial the memory location for the private network provider
and then a direct dial button or over the speed dial button the memory location
for the required telephone number or dial the required telephone number
manually.
29
- Operation Answering Machine -
5 Operation Answering Machine
5.1 Recording, changing or deleting the greeting message
For your greeting message, you can either make use of the standard greeting
recorded by a professional radio speaker or you can record your own message
with a length of up to 60 seconds. If you do not record a message of your own,
the standard greeting will be used automatically.
Example of a greeting message: "Hallo, this is 05432/1234. I am sorry but we
are not available to take your call at the moment. However, you can leave a
message if you wish. Please speak after the tone.
Wording of the standard greeting: "Hallo, I am sorry but we are unable to
answer your call personally at the moment. Please leave your message and
telephone number after the tone.
Before recording your greeting, you should write down the text that you want to
record. The length of your own greeting must be at least 3 seconds and must not
exceed 60 seconds. The longer your greeting lasts, the less recording time will be
available for incoming messages. The maximum recording time is ca. 15 minutes.
If your greeting lasts for 18 seconds, for example, then 14 minutes and 42
seconds remain for incoming messages.
Recording your own greeting
Press and hold the
Start your greeting directly after the signal tone. While recording, keep at a
distance of ca. 15 cm from the answering machine so that you can speak easily
into the microphone on the upper side.
Release the
The greeting will now be repeated automatically. The volume can be adjusted by
repeatedly pressing the two arrow keys
You can play back your greeting at any time by briefly pressing the
REC
button until you hear a signal tone.
REC
button after you have finished your greeting message.
and .
REC
button.
30
- Operation Answering Machine -
5.2 Deleting your own greeting and reverting to the pre-
recorded greeting
If you have recorded your own greeting, you can delete this and by doing so
revert to the pre-recorded greeting.
Press and hold the
own greeting will be deleted and you will hear the text of the pre-recorded
greeting in confirmation.
5.3 Setting up the answering machine
On the rear of the answering machine you will find a slide switch with which you
can set how many times the phone rings before incoming calls are a nswered.
2 The call will be answered after 2 rings.
6 The call will be answered after 6 rings.
TS In the “TS” position, the first call will be answered after 6 rings and all
further calls will be answered after 2 rings. Furthermore, with the switch
in this position, you can make use of the toll-free remote access facility.
Details will be found in Chapter 5.8.2.
5.4 General operation
The answering machine can be switched on and off with the button. When
the answering machine is switched off, the message LED goes out and no
messages will be recorded.
The maximum length for incoming messages is 60 seconds. If the caller speaks
for longer, a signal tone sounds and the call will be cut off. If there is a pause of
more than 7 seconds during recording, the call is automatically terminated with a
signal tone. When the memory capacity for new mes sages has been exhausted,
no further calls will be accepted and the message LED will flash.
REC
button for 2 seconds until you hear a signal tone. Your
Listening to incoming messages
The integral loudspeaker makes it possible to listen in to incoming calls without
speaking to the caller. If you do not want to listen in to the incoming calls, se t the
volume right down by repeatedly pressing the
Interrupting the answering machine
You can personally intervene at any time while the caller is dictating his message.
Simply lift the receiver. The answering machine will stop and you can speak
directly to the caller.
arrow button.
31
- Operation Answering Machine -
5.5 Listening to messages
If the message LED (new message) is flashing, then new calls have been recorded
during your absence.
LISTENING TO MESSAGES
Press the
answering machine will now first play back the newly recorded messages. If the
LED is not flashing, then all the recorded messages that you have not yet deleted
will be played back. If no messages have been saved, you will hear several signal
tones.
button once. If the message LED (new message) is flashing, your
If you want to interrupt the playing back of the messages, press the
You can resume listening to messages by pressing the
Listening to messages is terminated by pressing the
After the last message has been played, the machine responds with two signal
tones.
REPEATING CURRENT MESSAGE
Press the
REPEATING PREVIOUS MESSAGE
Press the
message.
SKIPPING ONE MESSAGE
Press the
answering machine now starts directly with the next message.
FAST FORWARD
Press the
skip several messages.
DELETING A SINGLE MESSAGE
Press the
show the message dE (delete).
SAVE ALL MESSAGES
No input required.
button to repeat the message currently playing.
button until you hear a signal tone to repeat the previous
button once to skip the message currently playing. The
button several times in succession. In this way, you can rapidly
button while the message is being played. The display will briefly
button again.
button.
button.
DELETE ALL MESSAGES
After the last message has been played, yo u will hear two signal tones. Now press
the
button until you hear a further signal tone.
32
- Operation Answering Machine -
5.6 Recording Notes
With your answering machine you can leave messages for other p eople who use
your answering machine, e.g. your family. These messages can be listened to
later using the
Press and hold the button.
Start recording the note after the signal tone. E.g. “Hallo Thomas, you will
find your meal in the fridge. I will be back at 10 o’clock”.
When you have finished your message, simply release the button.
The message LED will flash and your answering machine is immediately
ready for use once more.
5.7 Recording telephone calls
You can record a telephone call that you are in the process of making. In this way,
you can listen to details of the call again later.
During the call, press the button for two seconds. The display will
now record the call.
Press the button again to finish recording.
The recorded call can be played back with the button.
5.8 Remote access
5.8.1 Remote access authorisation code
Your answering machine has personal access authorisation (Remote Code) so that
only you can listen to incoming messages using the remote access facility. The
authorisation code is a three-digit number a nd can be found on the underside of
your unit (Remote Code).
button.
5.8.2 Toll-free remote pre-access
Using the toll-free remote pre-access facility, you can find out whether there are
any messages on your answering machine without incurring any charges.
Set the slide control to the “TS” position. If you now call your machine w hen you
are away, the answering machine answers as follows:
A. If your call is answered after 2 rings, there are messages on your answering
machine and you can continue as described under 5.3.
B. If no messages have been recorded, your call will not be answered after 2
rings. Put the receiver down directly after the third ring as your answering
machine will switch on as normal after the sixth ring. In this way, you can
save call charges.
33
- Operation Answering Machine -
5.8.3 Remote access facilities
Call your own telephone number and allow the greeting message to run through
to the end. Wait until your answering machine is ready to record a message.
After the signal tone, enter your personal authorisation code by pressing the
appropriate numbers on a telephone.
Two signal tones confirm that the right code has been entered. Now select one of
the functions listed below by pressing the appropriate combination of keys. The
pause between entering the individual functions must not exceed 12 seconds as,
otherwise, the connection will be cut off automatically.
Replay all recorded messages Press 2 and #
Replay newly recorded messages Press 2 and 5
Note: While you are listening to the messages, the unit asks every 2 minutes and
40 seconds, whether you still want to carry on listening. The answering mac hine
stops and you will hear three signal tones. Enter any number to continue playing
back the messages.
While playing back, you have the following faciliti es:
Skip current message Press 7 and #
Repeat current message Press 8 and #
Repeat previous message Press 6 and #
Delete current message Press 3 and #
After the last message, the machine answers with several signal tones. Now,
within the next 7 seconds, you have various possibilities. If you do not make any
input within these 7 seconds, the connection will be cut off automatically and all
messages will remain saved.
Repeat all messages Press 2 and #
Delete all messages Press 3 and #
Switch off answering machine Press 9 and #
After this input, the answering machine is no longer ready for operation.
Save all messages no input
34
- Operation Answering Machine -
5.8.4 Re-record greeting using remote access
Call your own telephone number and allow the greeting message to run
through to the end. Wait until your answering machine is ready to record a
message.
After the signal tone, enter your personal authorisation code by pressing the
appropriate numbers on the number pad of a telephone. Two signal tones
confirm that the right code has been entered.
To re-record the greeting message, press the key combination 7 and #.
Dictate your new greeting after the signal tone.
Complete the recording with the keys 7 and #. The new greeting will now
be repeated automatically.
Finish the call by putting the receiver down.
5.8.5 Switching on remotely
Imagine that you have left your office or your house and have forgotten to switch
on your answering machine. Using the remote ac cess facility, you can switch on
the answering machine from another telephone.
Call your number and let it ring until your call is answered by your answering
machine (ca. 10 times).
After the signal tone, enter your personal authorisation code. A signal tone
confirms that the right code has been entered.
Press the keys 9 and # and your answering machine will be switched on.
Now put the receiver down or make use of further remote access functions.
5.8.6 Remote access with insufficient memory capacity
You can control your answering machine at any time using the remote access
facility. If, however, there is no memory left for new messages, the answering
machine will no longer accept calls. In this case, please proceed as follows:
Call your number.
Let it ring 10 times and your answering machin e will respond with three
short signal tones.
Now enter your authorisation code. You will hear two signal tones in
confirmation and you now have the possibility of recreating more memory
space by deleting messages. To do this, first listen to the messages and
then delete individual messages or all messages. See also Item 5.8.3.
35
- Using T-NET / Private exchanges -
6 Using T-NET / Private exchanges
You can use the “R” signal button on your telephone on private exchanges and
when using DEUTSCHE TELEKOM’s T-Net functions.
6.1 “R” Button on private exchanges
If you have connected your telephone to a private exchange, you can use all the
facilities such as call transfer, automatic recall, etc. The “R” signal button gives
you access to these facilities. The FLASH time “100ms” will be required on a
private exchange. For this purpose, set the “FLASH” switch to the “100ms”
setting. You will find more information in Chapter 3.5. You can find out from the
dealer from whom the equipment was purchased whether your telephone will
work on your private exchange without any problems and what further facilities
you will receive from this.
6.2 “R” Button and the DEUTSCHE TELEKOM T-NET
functions
Your telephone supports the most important DEUTSCHE TELEKOM added value
functions (e.g. brokering, call waiting, three-way conference, etc.). The T-NET
works using the "FLASH 300ms" setting. For this purpose, set the “FLASH” switch
to the “300ms” setting. You will find more information in Chapter 3.4. Please
contact DEUTSCHE TELEKOM to gain access to the T- NET functions (some of
which are subject to charge).
6.3 Dialling and storing telephone numbers wh en usin g
on private exchanges
Note! The pause function between the code for the outside line (usually 0 or 9)
and the dialling tone described in this chapter is on ly necessary on older private
exchanges.
With some private exchanges, there is a short paus e between the code for the
outside line (usually 0 or 9) and the dialling tone. This pause can be entered when
dialling manually and when dialling from the phone book so that the following
numbers are not dialled too quickly.
Entering the pause when dialling manually
Press the redial button
actual telephone number. After an outside line has been obtained, you telephone
will wait for 3 seconds before dialling the actual telephone number.
Storing the pause with the number
Simply press the redial button
the actual telephone number when storing the number. When dialling from the
phone book, a pause of three seconds will then be automatically inserted after the
code for the outside line.
once between the code for the outside line and the
after the code for the outside line and before
36
- Important Information -
7 Important Information
7.1 Fault finding
7.1.1 Telephone
Remove all extra telephone equipment and connect only the telephone directly to
the telephone socket. If the fault is still present, connect another telephone (if
available) to the telephone socket. The results w ill show you whether the fault lies
with the unit or with the telephone line. Of course, you can always ring your
network operator’s service department, which will give you more advice on
checking your installation.
7.1.2 Answering machine
The answering machine cannot be switched on
Check whether the mains adapter has been properly plugged into the mains
socket and that the mains adapter cable is properly seated at the rear of the
telephone. Check whether there is power at the mains socket.
Battery monitoring light flashes
The batteries are flat and must be changed. If the mains should fail, your
greeting, all recorded messages and the day and time announcement will be
deleted.
No messages are recorded
Delete messages in order to create more memory space.
7.1.3 AUDIOLINE Hotline
In the case of technical problems you can also contact our Service Department on
the Hotline number 0180 5 00 13 88.
7.2 Replacing the telephone cable
If you have to replace your telephone cable, you can locate the appropriate cable
at your dealer’s with the help of the following diagram.
F-Codierung - IMPORT Standard
TAE-F
1
2
3
4
5
6
RJ11 6/4
1
2
3
4
5
6
1234
6
5
37
- Important Information -
7.3 Guarantee
AUDIOLINE equipment is manufactured and tested in acco rdance with the most up
to date production methods. Selected materials and highly developed tech nology
ensure trouble-free operation and long life. If your unit should develop a fault
within the guarantee period, however, please contact the shop where you bought
your AUDIOLINE equipment exclusively and have your purchase receipt available
for inspection. The guarantee period is 24 months from the day of purchase under
the following conditions: within the guarantee period, all defects due to material
or manufacturing faults will be repaired free of charge. The guarantee is
invalidated if the equipment has been tampered with by the purchaser or third
parties. Any damage caused by improper handling or operation, by incorrect
positioning or storage, by improper connection or installation or by excessive force
or other external influences is not covered by the guarantee. In the case of
complaint, we reserve the right to repair or replace defective parts or to exchange
the equipment. Exchanged parts or exchanged equipment become our property.
Claims for compensation are excluded insofar as they do not relate to criminal
intent or gross negligence on the part of the manufacturer. All guarantee c laims
according to these conditions must be raised exclusively with your dealer. Rig hts
under the guarantee can no longer be enforced after the expiry of 24 months from
purchase and delivery of our products. In the case of unnecessary or unjustified
demands on the customer service department, we will levy our usual service
charges for materials, time, postage and packing. Any complaints must be
reported as soon as a problem is found. The guarantee is valid within the German
Federal Republic.
38
- Important Information -
7.4 Declaration of Conformity
WE AUDIOLINE GmbH
OF PROMENADENSTR. 1
DECLARE UNDER OUR SOLE RESPONSIBILITY AS EU DISTRIBUTOR THAT THE
PRODUCT
MODEL: TAB 935
DESCRIPTION: Cord connected telephone with answering machine
IS IN CONFORMITY WITH THE BASIC REQUIREMENTS OF DIRECTIVE: 1999/5/EC
AUTHORISED SIGNATORY:
Signature: __________________
Name: MANFRED ZINNOW
Position in the company: MANA GI NG DI RECTO R
Date of issue : 28.09.2001
A copy of this declaration will be retained for 10 years after cessation of
production.
D-41460 NEUSS
GERMANY
PROMENADENSTR. 1
SUPPLIER: AUDIOLINE GmbH
D-41460 NEUSS
PRODUCT: TAB 935
This product has been developed for use with an analogue telephone line (PSTN)
within Germany. However, no guarantee can be accepted for trouble-free
operation on all telecommunications terminal equipment connections due to the
differences between the different telecommunications network operators.
39
AUDIOLINE GmbH
Neuss
Service Hotline 0180 5 00 13 88
Internet: www.audioline.de
E-mail: info@audioline.de
Loading...
