Sprechfunkgeräte-Set
Walkie-Talkie Set
Bedienungsanleitung
Operating Instructions
PMR 23
D
GB
Inhaltsverzeichnis
1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Verwendungsbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Netzteil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Akkus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Medizinische Geräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
2 Funkgeräte in Betrieb nehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Verpackungsinhalt prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Akkus einlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Akkus aufladen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Gürtelclip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3 Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
4 Funkgeräte bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Funkgeräte ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Einstellen der Lautstärke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Senden und empfangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Rufton senden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Bestätigungston . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Kanalwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Kanalüberwachung (Monitoring) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Scanning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Tastensperre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Headset (nicht im Lieferumfang) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
5 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Falls es Probleme gibt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Pflegehinweise / Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
D
1
Sicherheitshinweise
1 Sicherheitshinweise
Lesen Sie diese Bedienungsanleitung sorgfältig durch.
Bestimmungsgemäße Verwendung
Diese Sprechfunkgeräte sind geeignet für die Kommunikation mit anderen
Sprechfunkgeräten gleichen Standards. Jede andere Verwendung gilt als
nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten
sind nicht zulässig. Öffnen Sie die Geräte in keinem Fall selbst und führen
Sie keine eigenen Reparaturversuche durch.
Verwendungsbereich
Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden
Sie die Funkgeräte nicht in explosionsgefährdeten Bereichen.
Netzteil
a Achtung: Verwenden Sie nur das mitgelieferte Netzteil, da andere
Netzteile die Funkgeräte beschädigen können.
Sie dürfen den Zugang zum Netzteil nicht durch Möbel oder andere
Gegenstände versperren.
Akkus
a Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie
nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung!
Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.
Medizinische Geräte
a Achtung: Benutzen Sie das Gerät nicht in der Nähe von
medizinischen Geräten. Eine Beeinflussung kann nicht völlig
ausgeschlossen werden. Funkgeräte können in Hörgeräten
einen unangenehmen Brummton verursachen.
Entsorgung
Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind
Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro-
2
Sicherheitshinweise
und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das
Gerät auf keinen Fall in den Hausmüll werfen dürfen!
Gefährdung von Gesundheit und Umwelt durch Akkus
und Batterien! Akkus und Batterien nie öffnen, beschädigen,
verschlucken oder in die Umwelt gelangen lassen.
Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien
beim batterievertreibenden Handel sowie bei zuständigen
Sammelstellen, die entsprechende Behälter bereitstellen,
sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die
nebenstehenden Symbole bedeuten, dass Sie Akkus und
Batterien auf keinen Fall in den Hausmüll werfen dürfen und
sie über Sammelstellen der Entsorgung zugeführt werden
müssen.
Verpackungsmaterialien entsorgen Sie entsprechend den
lokalen Vorschriften.
a Achtung: Setzen Sie das Gerät niemals tropfenden oder spritzenden
Flüssigkeiten aus und sorgen Sie dafür, dass keine flüssigkeitsgefüllten
Gefäße wie z. B. Gläser auf dem Gerät stehen.
Konformitätserklärung
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien:
- 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.
- 2005/32/EG Richtlinie „Energiebetriebene Produkte“.
Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf
dem Gerät bestätigt.
Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen
Download von unserer Website www.audioline.de
Dieses Produkt ist für den Betrieb innerhalb Deutschlands entwickelt worden. Es arbeitet auf einer EU-harmonisierten Frequenz (446 MHz) und
darf daher außerhalb Deutschlands in allen EU-Mitgliedstaaten betrieben
werden.
.
D
3
Funkgeräte in Betrieb nehmen
2 Funkgeräte in Betrieb nehmen
Sicherheitshinweise
a Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die
Sicherheitshinweise in Kapitel 1.
Verpackungsinhalt prüfen
Zum Lieferumfang gehören:
- 2 Funkgeräte mit Gürtelclip - 6 Akkus, AAA, 600 mAh NiMH
- 1 Bedienungsanleitung - 1 Netzteil mit Ladesteckern

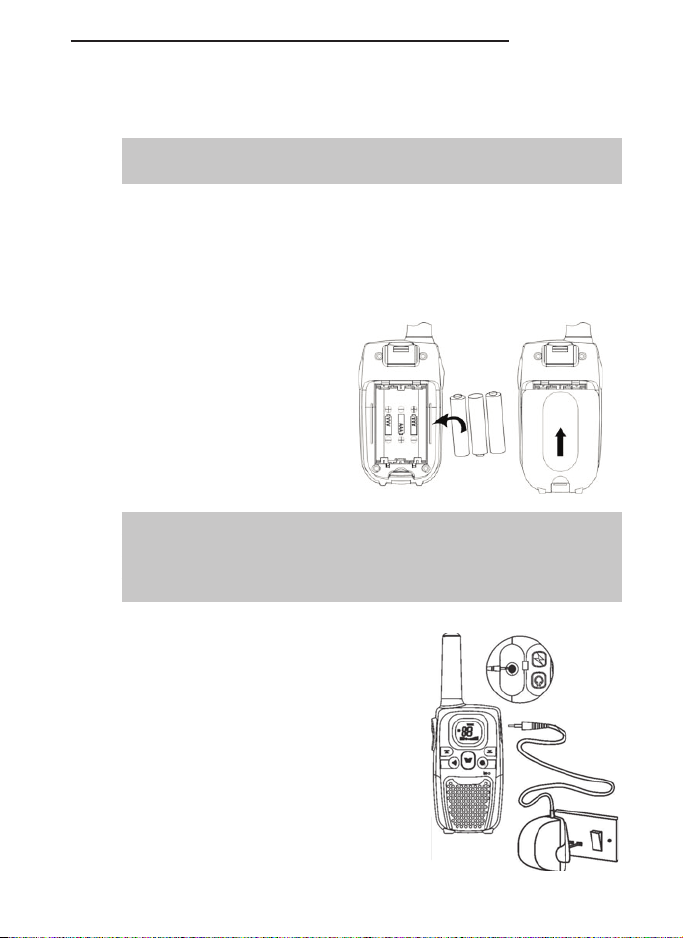

Akkus einlegen
Öffnen Sie das Akkufach.
Legen Sie die mitgelieferten
Akkus ein. Achten Sie auf die
richtige Polung!
Schließen Sie das Akkufach.
a Achtung: Verwenden Sie nur die mitgelieferten Akkus oder Akkus der
gleichen Bauweise und Kapazität.
Wenn die Akkus falsch eingesetzt werden besteht Explosionsgefahr.
Setzen Sie Akkus niemals übermäßiger Hitze wie direkter Sonneneinstrahlung, Feuer o. ä. aus.
Akkus aufladen
Schließen Sie das Ladegerät wie auf der
Skizze abgebildet an. Achten Sie darauf,
dass der Stecker hörbar einrastet.
Verwenden Sie aus Sicherheitsgründen nur
das mitgelieferte Ladegerät.
Das Laden der Akkus wird nur bei eingeschaltetem Gerät im Display angezeigt.
4
Funkgeräte in Betrieb nehmen
Laden Sie die Funkgeräte vor der ersten Inbetriebnahme für mindestens
10 Stunden. Neue Akkus benötigen bis zu 14 Stunden für eine volle Aufladung. Für eine optimale Akkulebensdauer trennen Sie dann bitte die Funkgeräte vom Ladegerät.
a Achtung: Laden Sie die Funkgeräte nicht mit fremden Aufladegeräten.
Sind die Akkus nahezu leer wird im Display angezeigt.
Gürtelclip
Zum Entfernen des Gürtelclips
heben Sie die Sperre mit einem
Fingernagel an (s. Skizze) und
schieben ihn aus der Halterung.
Zum Anbringen des Gürtelclips
schieben Sie ihn in die Halterung
bis er hörbar einrastet.
D
5
Bedienelemente
3 Bedienelemente
Handset
1 Antenne
2 PTT-(Sprech)taste
3 Auf/Ab-Tasten
für Kanalwahl und Lautstärke
4 Rufton senden
5 Lautsprecher
6 Menü-Taste
7 Mikrofon
8 Ein/Aus-Taste
9 Display
Display
1 Scan-Mode
2 Kanalanzeige
3 Anzeige „Senden“
4 Anzeige „Empfangen“
5 Akku-leer-Anzeige
6 Tastensperre
7 Lautstärkeanzeige
1
2
3
4
5
1
2 3 4
9
3
8
7
6
765
6
Funkgeräte bedienen
4 Funkgeräte bedienen
Funkgeräte ein-/ausschalten
Zum Einschalten Ein/Aus-Taste drücken und gedrückt
halten. Sie hören einen Signalton und im Display wird der
derzeitige Kanal angezeigt.
Zum Ausschalten Ein/Aus-Taste drücken und gedrückt
halten. Sie hören einen Signalton.
Einstellen der Lautstärke
/
Senden und empfangen
Senden Drücken Sie die PTT-(Sprech)taste. TX wird angezeigt.
☞ Halten Sie das Funkgerät ca. 5 bis 7 cm vom Mund entfernt und
sprechen Sie mit normaler Lautstärke.
Um mit anderen Teilnehmern zu sprechen, müssen alle Funkgeräte auf
den gleichen Kanal eingestellt sein.
Empfangen Das Funkgerät ist ständig in Empfangsbereitschaft, wenn
Drücken Sie ▲ oder ▼, um die Lautstärke zu erhöhen
oder zu verringern.
es eingeschaltet ist und die PTT-(Sprech)taste bzw. die
Ruftaste nicht gedrückt ist.
RX wird angezeigt.
☞ Sie können keine Funksignale empfangen, wenn Sie
die PTT-(Sprech)taste gedrückt halten.
Rufton senden
Der Rufton macht andere Teilnehmer darauf aufmerksam, dass Sie ein
Gespräch beginnen möchten. Die anderen Teilnehmer müssen den gleichen Kanal verwenden.
Rufton senden.
D
7
Funkgeräte bedienen
Bestätigungston
Der Bestätigungston ist zu hören, wenn Sie die PTT-(Sprech)-taste loslas-
sen. Dadurch wird Ihrem Gesprächspartner signalisiert, dass Ihre Übertragung beendet ist.
Kanalwahl
Drücken Sie die Menü-Taste.
/
Kanal Frequenz (MHz) Kanal Frequenz (MHz)
1 446.00625 5 446.05625
2 446.01875 6 446.06875
3 446.03125 7 446.08125
4 446.04375 8 446.09375
Kanalüberwachung (Monitoring)
Im Normalfall unterdrückt das Funkgerät sehr schwache Empfangssignale.
Mit der „Monitoring“-Funktion können Sie auf dem eingestellten Kanal
jedoch alle Signale empfangen.
Drücken Sie ▲ oder ▼ um den gewünschten Kanal zu
wählen.
Drücken Sie die Menü-Taste zum Speichern.
Scanning
8
+
Ist diese Funktion eingeschaltet, werden alle Kanäle kontinuierlich solange
nacheinander abgesucht, bis auf einem Kanal ein Signal empfangen wird.
+
Drücken Sie gleichzeitig die Menü-Taste und die Taste
▼.
RX wird angezeigt.
Zum Beenden drücken Sie die Menü-Taste erneut.
Drücken Sie gleichzeitig die Menü-Taste und die Taste
▲.
SC wird angezeigt.
Wird ein Signal empfangen, hält das Gerät an.
Funkgeräte bedienen
Drücken Sie die PTT-(Sprech)taste um den Scan zu stoppen und sich in den Funkverkehr einzuschalten
oder
/
Tastensperre
Die Tastensperre verhindert das ungewollte Ändern von Einstellungen. Im
Display erscheint das Symbol . Sie können weiterhin die Geräte einund ausschalten, senden, empfangen oder den eingestellten Kanal rufen.
Tastensperre einschalten
Tastensperre ausschalten
Headset (nicht im Lieferumfang)
Die Geräte sind mit einer Kombi-Buchse ausgestattet, die den Anschluss
des Ladegerätes oder eines Mikrofons/Headsets erlaubt.
Hinweis: Sie benötigen ein Mikrofon/Headset mit einem 3-poligen 2,5 mm
Klinkenstecker (nicht im Lieferumfang).
drücken Sie ▲ oder ▼ um den Scanvorgang fortzusetzen.
Zum Beenden drücken Sie die Menü-Taste erneut.
Drücken und halten Sie die Menü-Taste bis das Symbol
im Display erscheint.
Drücken und halten Sie die Menü-Taste bis das Symbol
wieder verschwindet.
D
9
Anhang
5 Anhang
Falls es Probleme gibt
Haben Sie Probleme mit Ihren Funkgeräten, kontrollieren Sie zuerst die
folgenden Hinweise. Bei Garantieansprüchen wenden Sie sich an Ihren
Fachhändler. Die Garantiezeit beträgt 2 Jahre.
Fragen und Antworten
Fragen Antworten
Keine Funktion - Funkgerät nicht geladen
- Tastensperre aktiviert
Senden nicht möglich - PTT-(Sprech)taste zum Senden
vollständig drücken
- Kanal wird von anderen Teilnehmern
benutzt
Kein Empfang - PTT-(Sprech)taste loslassen
- Lautstärke zu gering eingestellt
- Sie befinden sich außerhalb des
Empfangsbereichs, ändern Sie Ihre
Position
- Hindernisse wie Bäume und
Gebäude haben einen negativen
Einfluss auf die Reichweite
- Kanal wird von anderen Teilnehmern
benutzt
10
Technische Daten
Merkmal Wert
Ausgangsleistung 0,5 W
Reichweite ca. 5 km bei freier Sichtlinie
Typische Betriebszeit Bis zu 14 Std. (Basierend auf 5 %
Senden, 5 % Empfangen und 90 %
Stand-by-Zeit)
Max. Gesprächsdauer Bis zu 100 Min.
Ladezeit ca. 10 Std.
Akkus 3 x NiMH 1,2 V, 600 mAh
Stromversorgung Eingang: 230 / 240 V, 50 Hz
Ausgang: 9 V, 200 mA, DC
Pflegehinweise / Garantie
Pflegehinweise
Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien
Tuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.
Garantie
AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren
hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte
Technologien sorgen für einwandfreie Funktion und lange Lebensdauer.
Die Garantie gilt nicht für die in den Produkten verwendeten Batterien,
Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet
vom Tage des Kaufs.
Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt.
Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch
Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung,
natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch
unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt
oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.
Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern,
zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder aus-
Anhang
D
11
Anhang
getauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.
Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit
aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE-Gerät gekauft
haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind
ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach
Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können
Gewährleistungsrechte nicht mehr geltend gemacht werden.
12
Contents
1 Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Ambient conditions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Power supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Rechargeable battery pack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Medical equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
2 Preparing the Walkie-Talkies for Use . . . . . . . . . . . . . . . . . . . . . . . .4
Safety information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Checking the package contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Inserting the batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Charging the batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Belt clip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3 Operating Elements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
4 Operating the Walkie-Talkies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Switching the walkie-talkie on/off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Volume control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Transmitting and receiving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Transmit ringing tone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Confirmation signal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Selecting a channel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Monitoring the current channel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Scanning channels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Key lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Headset (not supplied) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
5 Appendix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
In Case of Problems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Technical Properties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Maintenance / Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
GB
1
Safety Information
1 Safety Information
Please read this operating instruction manual thoroughly.
Intended use
These walkie-talkies have been conceived for communication with other
walkie-talkies complying to the same standards. Any other use is considered unintended use. Unauthorised modification or reconstruction is not
permitted. Under no circumstances open the devices or complete any
repair work yourself.
Ambient conditions
Prevent excessive exposure to smoke, dust, vibration, chemicals, moisture,
heat and direct sunlight.
Do not use the walkie-talkies in potentially explosive areas.
Power supply
a Caution: Only use the power adapter plug supplied because other
power supplies could damage the walkie-talkie equipment.
Ensure access to the power adapter plug is not obstructed by furniture or
such.
Rechargeable batteries
a Caution: Never throw batteries into a fire. Only use batteries of the
same type! Pay attention to correct polarity. Incorrect polarity of the
batteries represents a risk of explosion during charging.
Medical equipment
a Caution: Never use the walkie-talkies in the vicinity of medical
equipment. Effects on such equipment cannot be fully ruled out. Walkietalkies can cause an unpleasant humming sound in hearing aids.
Disposal
In order to dispose of your device, take it to a collection point
provided by your local public waste authorities (e.g. recycling
centre). According to laws on the disposal of electronic and
electrical devices, owners are obliged to dispose of old electronic and electrical devices in a separate waste container.
The adjacent symbol indicates that the device must not be
2
disposed of in normal domestic waste!
Batteries represent a hazard to both health and the environment! Never open, damage or swallow batteries, nor
allow them to get into the environment.
They may contain toxic and ecologically hazardous heavy
metals. You are legally obliged to dispose of batteries at the
point of sale or at appropriate collection points provided by
your local public waste authorities. Disposal is free of charge.
The adjacent symbols indicate that batteries must not be disposed of in normal domestic waste and but at authorised collection points.
Packaging materials must be disposed of according to local
regulations.
a Caution: The apparatus shall not be exposed to dripping or
splashing and that no objects filled with liquids, such as vases,
shall be placed on the apparatus.
Declaration of Conformity
This device fulfils the requirements stipulated in the EU directives:
- 1999/5/EU directive on radio equipment and telecommunications
terminal equipment and the mutual recognition of their conformity.
- 2005/32/EU directive “Energy-using products“.
Safety Information
Conformity with the above mentioned directive is confirmed by the CE
symbol on the device.
Please refer to the free download in our Website www.audioline.de
complete declaration of conformity.
This product has been developed for use within Germany. It operates on
an EU-harmonised frequency band (446 MHz) and, thus, may be used
outside Germany in all other EU member states.
for
GB
3
Preparing the Walkie-Talkies for Use
2 Preparing the Walkie-Talkies for Use
Safety information
a Caution: It is essential to read the Safety Information in
Chapter 1 before starting up.
Checking the package contents
The package contains:
- 2 walkie-talkies with belt clip - 1 operating manual
- 6 rechargeable batteries - a power adapter with charging
AAA / 600 mAh NiMH plug
Inserting the batteries
Open the battery compartment
cover.
Insert the batteries supplied.
Pay attention to correct polarity.
Close the battery compartment
cover.
a Caution: Only use the batteries supplied or ones of the same type.
Danger of explosion if batteries are incorrectly replaced.
Batteries shall not be exposed to excessive heat such as sunshine, fire or
the like.
Charging the batteries
Connect the charging station as illustrated in
the diagram. Make sure the plug connects
with an audible „click“. For safety reasons,
only use the power adapter plug supplied.
Charging will only be displayed when the
device is switched on.
4
Preparing the Walkie-Talkies for Use
Before using the walkie-talkies for the first time, charge them for at least 10
hours. New batteries take up to 14 hours to fully charge. Disconnect the
units after that time to extend the batteries’ life.
a Caution: Do not charge the walkie-talkies with charging units from
other manufacturers.
When the batteries are nearly exhausted appears in the display.
Belt clip
For removing the belt clip insert
your finger nail and pull up the
belt clip latch away from the unit.
While pulling the belt clip latch
push up the belt clip as shown.
For attaching the belt clip slide it
into the slot until a “click“ indicates that it is locked into it’s
position.
GB
5
Operating Elements
3 Operating Elements
Handset
1 Antenna
2 PTT button
3 Up/Down Keys for changing
channels and volume
4 Transmit ring tone
5 Loudspeaker
6 Menu Key
7 Microphone
8 On/Off Key
9 Display
Display
1 Scan mode
2 Channel
3 Displayed when transmitting a signal
4 Displayed when receiving a signal
5 Battery charge capacity
6 Key lock
7 Volume
1
2
3
4
5
1
2 3 4
9
3
8
7
6
765
6
Operating the Walkie-Talkies
4 Operating the Walkie-Talkies
Switching the walkie-talkie on/off
For switching on the walkie-talkie press and hold down
the On/Off key. A “beep" sound will be heard and the
LCD screen will display the current channel.
For switching off the walkie-talkie press and hold down
the On/Off key. A “beep" sound will be heard and the
LCD screen will turn blank.
Volume control
/
Transmitting and receiving
Transmitting Press the PTT button. TX will be displayed on the LCD
☞ Hold the walkie-talkie approx. 5 to 7 cm from your mouth and speak at
a normal volume. In order to talk to other subscribers, the respective
walkie-talkies must be set to the same channel.
Receiving The unit is continuously in receive mode when the unit is
Press ▲ or ▼ to increase or decrease the volume.
screen.
turned ON and not transmitting. When a signal is
received on the current channel, the receive signal icon
RX will be displayed on the LCD screen.
☞ Radio signals cannot be received when the PTT button is being
pressed.
Transmit ringing tone
The ringing tone indicates to other subscribers that you want to talk to
them. A condition for this is that the other subscribers are using the same
channel.
Send ringing tone.
GB
7
Operating the Walkie-Talkies
Confirmation signal
The confirmation signal is issued on releasing the PTT button.
This signals to the caller that you have ended transmission.
Selecting a channel
Press the menu key.
/
Channel Frequency (MHz) Channel Frequency (MHz)
1 446.00625 5 446.05625
2 446.01875 6 446.06875
3 446.03125 7 446.08125
4 446.04375 8 446.09375
Monitoring the current channel
Normally the walkie-talkie will not pick up very weak signals. But you can
monitor the current channel for all sounds.
Press ▲ or ▼ to select the desired channel.
Press the menu key again to confirm.
+
Scanning channels
When the Scan function is turned on, the handset will continuously scan
through all eight channels until it finds one on which another user is transmitting.
+
8
Press the menu key and the key ▼simultaneously.
RX will be displayed on the LCD screen.
Press the menu key again to stop monitoring.
Press the menu key and the key ▲ simultaneously.
SC will be displayed on the LCD screen.
When a signal is detected the unit will pause.
Press the PTT button to stop the scan and communicate
or
Operating the Walkie-Talkies
/
press ▲ or ▼ to continue scanning.
Press the menu key again to stop scanning.
Key lock
The key lock function prevents inadvertent modification of settings. When
the key lock function is activated, the icon appears in the display. You
furthermore will be able to switch the unit on and off, transmit, receive or
call the current channel.
Activating key lock
Press and hold down the menu key until the icon appears on the display.
Deactivating key lock
Press and hold down the menu key until the icon disappears.
Headset (not supplied)
The walkie-talkie is equipped with an auxiliary microphone, earphone and
charge jack located at the opposite side of PTT button.
Note: It requires a microphone/earphone with a 2.5mm, 3-pole jack connector and this is not supplied with your walkie-talkie.
GB
9
Appendix
5 Appendix
In Case of Problems
Should problems arise with the walkie-talkies, please refer to the following
information first. In the case of claims under the terms of guarantee, contact your sales outlet. There is a 2 year period of guarantee.
Problems and solutions
Problems Solutions
Equipment does
not function - Batteries have not been charged
- Key lock has been activated
Transmission not
possible - Press PTT button in fully to transmit
- Channel is being used by other
subscribers
No reception - Release PTT button
- Volume setting is too low
- You are outside the range of
reception, change your position
- Obstructions such as trees and
buildings impair the range
- Channel is being used by other
subscribers
10
Technical Properties
Feature Value
Output power 0.5 W
Range Up to 5 km in open space
Typical usage time Up to 14 h (based on 5 %
“send“, 5 % “receive“ and 90 %
stand-by-time)
Max. talk time Up to 100 min
Charging time approx. 10 h
Batteries 3 x NiMH 1.2 V, 600 mAh
Power supply Input: 230 / 240 V, 50 Hz
Output: 9 V, 200 mA, DC
Maintenance / Guarantee
Maintenance
Clean the housing surfaces with a soft, fluff-free cloth.
Never use cleaning agents or solvents.
Guarantee
AUDIOLINE equipment is produced and tested according to the latest production methods. The implementation of carefully chosen materials and
highly developed technologies ensure trouble-free functioning and a long
service life. The terms of guarantee do not apply to the batteries or power
packs used in the products.
The period of guarantee is 24 months from the date of purchase.
All deficiencies resulting from material or production faults which occur during the period of guarantee will be eliminated free of charge.
Rights to claims under the terms of guarantee are annulled following intervention by the purchaser or third parties. Damage caused as a result of
improper handling or operation, incorrect positioning or storing, improper
connection or installation, Acts of God or other external influence are not
covered by the terms of guarantee. In the case of complaints, we reserve
the right to repair or replace defect parts or provide a replacement device.
Replacement parts or devices become our property. Rights to compensation in the case of damage are excluded where there is no evidence of
Appendix
GB
11
Appendix
intent or gross negligence by the manufacturer.
If the product becomes defective during the guarantee period, please
return it to the retailer from which it was purchased together with the purchase receipt. All rights to claims under the terms of the guarantee in
accordance with this agreement must be pursued with the retailer.
After two years from the date of purchase, claims under the the guarantee
are no longer valid.
12
Wichtige Garantiehinweise
Die Garantiezeit für Ihr AUDIOLINE-Produkt beginnt mit dem Kaufdatum. Ein
Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler
zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer
oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung,
natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige
äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.
BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN
HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN
SIE NICHT, DEN KAUFBELEG VORZULEGEN. UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT
AN UNSERE BÜROADRESSE.
BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE
DIE BEDIENUNGSANLEITUNG, FRAGEN SIE IHREN FACHHÄNDLER ODER
WENDEN SIE SICH AN UNSERE
Service Hotline
Die Rufnummer der Service-Hotline finden Sie auf unserer Internetseite www.audioline.de
AUDIOLINE GmbH
Neuss
Internet: www.audioline.de
E-Mail: info@audioline.de
Version 1.0 • 04.12.2012
4 250711 991104
Loading...
