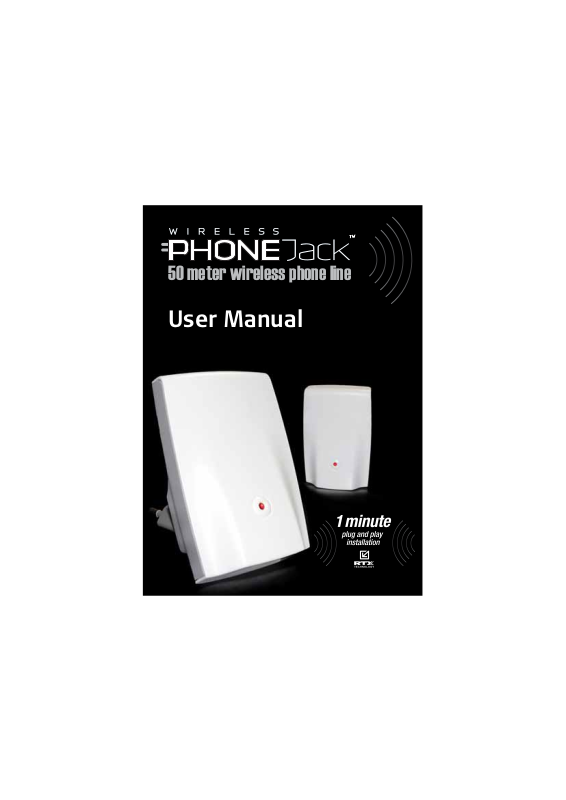

50 meter wireless phone line
User Manual
50 meter wireless phone line
Gebruikershandleiding
Plug-en-play
installatie in
1 minuut
BESTE KLANT
Hartelijk dank voor de aankoop van onze draadloze telefoonaansluiting Wireless
Phone Jack en/of bijkomende uitbreidingseenheid. We hopen dat ons product aan
uw verwachtingen zal voldoen.
De Wireless Phone Jack is een draadloze en kabelvrije uitbreiding voor de telefoonaansluiting of VoIP-adapter, geschikt voor een gewone telefoon, modem, fax of
satelliet/kabel set-topbox met geïntegreerde modem.
Lees dit document aandachtig en volg de bedieningsinstructies en overige
informatie.
Meer informatie vindt u op onze website: www.wireless-phonejack.com
Het CE-symbool duidt aan dat de Wireless Phone Jack voldoet aan de Europese
richtlijnen. Hierbij verklaren we dat de Wireless Phone Jack en/of bijkomende
uitbreidingseenheden voldoen aan de essentiële vereisten en andere relevante
bepalingen van Richtlijn 1999/5/EG.
Copyright ©. Alle rechten voorbehouden. Elke vorm van verveelvoudiging of
reproductie van het product of de bijbehorende gebruikershandleiding is streng
verboden.
Dit product is vervaardigd voor RTX Products A/S.
44
UITPAKKEN
Haal de eenheden voorzichtig uit de verpakking. Merkt u uitwendige beschadigingen op, neem de Wireless Phone Jack dan NIET in gebruik. Neem onmiddellijk
contact op met de verdeler of transportfirma.
VERPAKKINGSINHOUD:
Indicatielampje
Telefooncontact
Telefoonlijn
1) Een basiseenheid
Indicatielampje
2) Een uitbreidingseenheid
Schakelaar
Telefoon-contact
3) Een telefoonsnoer
OPMERKING: Lees en volg de instructies nauwgezet.
45
INSTALLATIE BASISEENHEID
1) Verbind het bijgevoegde telefoonsnoer met de basiseenheid en steek het andere
uiteinde in het telefoon-wandcontact.*
2) Is er een telefoon aangesloten op het wandcontact, trek de stekker dan uit en
steek hem in de basiseenheid (verwijder de stekkeradapter voor de aansluiting
op de basiseenheid).
3)
Steek de basiseenheid in een stopcontact en schakel hem in. Het lampje aan de
bovenkant van de basiseenheid moet groen oplichten.
De basiseenheid is nu geïnstalleerd.
Telefoon-wandcontact
1)
3)
Stopcontact
2)
Telefoon, modem, fax
* OPMERKING: Werkt ook als draadloze uitbreiding voor een VoIPterminaladapter
INSTALLATIE UITBREIDINGSEENHEID
De uitbreidingseenheid kan worden aangesloten op een gewone telefoon, een
modem, fax of satelliet/kabel set-topbox.
1) Steek het telefoonsnoer van uw telefoon, modem, fax of satelliet/kabel set-
topbox in de uitbreidingseenheid.
1)
Netstekker
46
Telefoon, modem, fax of
satelliet/kabel set-topbox
2) 2A: Aansluiting van een telefoon. Zet de schakelaar in stand “S” voor spraak
Schakelaar
Spraak
(telefoon)
(telefoon).
2B: Aansluiting van een modem, fax of satelliet/kabel set-topbox. Zet de
schakelaar in stand “C”voor computer (modem, fax of satelliet/kabel settopbox).
3) Steek de uitbreidingseenheid in een stopcontact en schakel ze in. Na een tijdje
licht het lampje aan de bovenkant van de uitbreidingseenheid groen (als de
schakelaar op C staat) of geel (als de schakelaar op S staat) op.
De uitbreidingseenheid is nu geïnstalleerd en uw Wireless Phone Jack is klaar
voor gebruik.
(Modem, fax, satelliet/kabel
Computer
set-topbox)
2B)
uitbreidingseenheid
2A)
3)2)
INSTALLATIE VAN
EXTRA UITBREIDINGSEENHEDEN
1) Let erop dat het bestaande Wireless Phone Jack systeem (basis- en uitbreidings-
eenheid) is ingeschakeld.
2) Koppel alle snoeren die op de basiseenheid zijn aangesloten los (deze worden
later opnieuw aangesloten).
3) Steek de extra uitbreidingseenheid in een stopcontact in de buurt van de basis-
eenheid en schakel ze in. Het rode lampje op de uitbreidingseenheid gaat aan.
4) Steek een stekker van het meegeleverde telefoonsnoer in de basiseenheid en
de andere stekker in de extra uitbreidingseenheid. Er gaat een rood lampje
branden dat later groen wordt (als de schakelaar op C staat = computer voor
modem, fax of set-topbox) of geel (als de schakelaar op S staat = spraak voor
telefoon). Dit kan een minuut duren.
5) Zodra het lampje van de uitbreidingseenheid van kleur verandert, koppelt u het
telefoonsnoer tussen de basiseenheid en uitbreidingseenheid los.
47
6) Sluit de eerder losgekoppelde snoeren opnieuw aan.
Voltooi de installatie volgens de aanwijzingen op pagina 4 Installatie uitbreidings-
eenheid.
BEDRIJFSMODI
BASISEENHEID
Lampje Dit betekent Remedie
Brandt groen Basiseenheid is klaar
Knippert groen Eén of meer uitbreidingseen-
Brandt niet Geen stroom aan
Knippert snel groen De basiseenheid is klaar voor
Lampje Dit betekent Remedie
Brandt groen
Brandt geel Uitbreidingseenheid in stand
Knippert groen Uitbreidingseenheid in gebruik
Knippert geel Uitbreidingseenheid in gebruik
Brandt niet Geen stroom aan uitbreiding-
Geen uitbreidingseenheden in
gebruik
heden in gebruik
basiseenheid
DECT-handsetregistratie
UITBREIDINGSEENHEID
Uitbreidingseenheid in stand
computer/data (“C”) is geregistreerd, binnen bereik van de
basiseenheid en klaar voor
gebruik
Spraak (“S”) is geregistreerd,
binnen bereik van de basiseenheid en klaar voor gebruik
(C-modus)
(S-modus)
seenheid
Geen
Normale werking
Geen
Normale werking
Controleer of de basiseenheid
correct in een stopcontact zit en is
ingeschakeld
De dect handsetregistratie-modus
is actief nadat de eenheid tweemaal
werd in- en uitgeschakeld. Om de
registratiemodus te beëindigen kunt
u ofwel een dect-handset registreren
of de basiseenheid uit- en weer
inschakelen.
Geen
Normale werking
Geen
Normale werking
Geen
Normale werking
Geen
Normale werking
Controleer of de uitbreidingseenheid
correct in een stopcontact zit en is
ingeschakeld
48
Brandt rood Uitbreidingseenheid is klaar
Knippert rood naar geel of
knippert rood naar groen
Knippert snel rood
gedurende 5 seconden en
brandt daarna rood (na een
poging om een uitbreidingseenheid te registreren)
voor registratie door een basiseenheid
Uitbreidingseenheid is geregistreerd maar niet aan een basiseenheid gekoppeld
Er zijn al vier uitbreidingseenheden geregistreerd in de
basiseenheid (maximumaantal)
– deze vijfde uitbreidingseenheid kan niet worden
toegevoegd
Zie Installatie van extra uitbrei-
dings-eenheden
Controleer of de basiseenheid is
ingeschakeld. Is dit het geval, dan
ligt de uitbreidingseenheid misschien
buiten het bereik van de basiseenheid.
Verplaats de uitbreidingseenheid of
de basiseenheid om de eenheden
dichter bij elkaar te brengen
Installeer een bijkomende basiseenheid en registreer de vijfde
uitbreidingseenheid in deze nieuwe
basiseenheid
OPSPOREN EN VERHELPEN VAN STORINGEN
Probleem Mogelijke oorzaak Oplossing
Geen beltoon – Basiseenheid niet ingeschakeld
Mijn modem/set-topbox/
fax werkt niet
Kort “sissend” geluid
wanneer telefoon,
aangesloten op de
uitbreidingseenheid,
voor het eerst wordt
opgenomen
De extra
uitbreidingseenheid
knippert voor
het begin van de
registratieprocedure
– Kabels niet cor rect aanges-
loten
– Uitbreidingseenheid kan niet
worden geregistreerd in de
basiseenheid
– De uitbreidingseenheid is
buiten bereik
De uitbreidingseenheid
is niet ingesteld
op modem-functie
De uitbreidingseenheid
is niet
correct ingesteld
De extra uitbreidi ngseen heid is
al geregistreerd in een andere
telefoonaansluiting
– Controleer alle net- en kabel-
verbindingen. Raadpleeg de
gebruikershandleiding in geval van
twijfel. Controleer of de de uitbreidingseenheid in de juiste stand
staat (S of C)
– Plaats de uitbreidingseenheid
binnen het signaalbereik van de
basiseenheid (max. 50 m)
Zet de schakelaar van de
uitbreidingseenheid op C
Zet de
schakelaar van de
uitbreidingseenheid
op S
Schakel de eenheid vijfmaal na
elkaar uit en weer in tot het lampje
continu rood brandt. Ga vervolgens
door met de i nstallatie van de extra
uitbreidingseenheid
49
De bliksemschicht met een pijlpunt binnen een gelijkzijdige driehoek is
bedoeld om de gebruiker aan de aanwezigheid van een niet geïsoleerde "gevaarlijk
spanning" binnen het afgesloten gedeelte van het product te waarschuwen, deze
´JHYDDUOLMNHVSDQQLQJ´NDQYDQYROGRHQGHUHLNZLMGWH]LMQRPHHQULVLFRWHYRUPHQ
van een elektrische schok voor personen.
”Waarschuwing” De hoofd stekker wordt gebruikt om het toestel te scheiden van
de hoofdleiding, het moet operationeel zijn tijdens een voorgenomen gebruik van
het toestel. In het geval dat het toestel moet worden afgesloten van de spanning, de
stekker moet volledig verwijderd worden uit het stopcontact.
Het te gebeuiken stopcontact moet zich dichtbij het toestel bevinden zodat het
makkelijk bereikbaar is.
Waarschuwing:
– Gebruik deze apparatuur niet op plaatsen waar vluchtige of explosieve
materialen aanwezig kunnen zijn.
– Deze apparatuur werkt niet bij een stroomonderbreking.
– Uitsluitend binnen te gebruiken.
Het label met de doorgekruiste vuilnisbak dat u op uw product aantreft, betekent
dat dit product onderworpen is aan de Europese richtlijn 2002/96/EG en niet
mag worden meegegeven met het gewone huishoudelijke afval.
Om eventuele schade aan het milieu of de volksgezondheid te vermijden, dient
u dit product van andere afvalstromen gescheiden te houden zodat het op een
milieuvriendelijke manier kan worden gerecycled.
Voor meer informatie over de beschikbare ophaalmogelijkheden, kunt u contact
opnemen met uw lokale overheid of met de handelaar bij wie u dit product heeft
gekocht.
50
