Schnurloses digitales DECT-Telefon

Cordless digital DECT telephone

Bedienungsanleitung

Operating Instructions

DECT3300

Bedienungsanleitung _________3

Operating Instructions _______31

- Inhaltsverzeichnis -

1 Allgemeine Hinweise................................................................................... 5

2 Bedienelemente ........................................................................................... 7

3 Inbetriebnahme............................................................................................8

3.1 Sicherheitshinweise................................................................................................... 8

3.2 Verpackungsinhalt prüfen.......................................................................................... 8

3.3 Basisstation anschließen........................................................................................... 8

3.4 Standard-Akkus einbauen ......................................................................................... 8

3.5 Aufladen der Standard-Akkus ................................................................................... 9

3.6 TON (MFV)- oder IMPULS (IWV) - Wahlverfahren ................................................... 9

4 Bedienung .................................................................................................. 10

4.1 Das Display ............................................................................................................. 10

4.2 Anrufe entgegennehmen......................................................................................... 10

4.3 Anrufe führen........................................................................................................... 11

4.4 Freisprechen ........................................................................................................... 11

4.5 Gespeicherte Rufnummern aus dem Telefonbuch anwählen ................................. 11

4.6 Anzeige der Gesprächsdauer.................................................................................. 11

4.7 Einstellen der Hörerlautstärke ................................................................................. 12

4.8 Wahlwiederholung................................................................................................... 12

4.9 Mikrofon im Mobilteil stummschalten ...................................................................... 13

4.10 Tastatursperre ......................................................................................................... 13

4.11 Klingelmelodie ausschalten..................................................................................... 13

4.12 Hinweise zur Reichweite ......................................................................................... 14

4.13 Temporäre Tonwahl ................................................................................................ 14

4.14 Paging von der Basisstation zum Mobilteil.............................................................. 14

5 Das Telefonbuch........................................................................................ 15

5.1 Rufnummern in das Telefonbuch eingeben ............................................................ 15

5.2 Gespeicherte Rufnummern im Telefonbuch ändern ............................................... 16

5.3 Gespeicherte Rufnummern aus dem Telefonbuch löschen .................................... 17

5.4 Telefonbuch komplett löschen................................................................................. 17

6 Rufnummernanzeige (CLIP)...................................................................... 18

6.1 Die Anruferliste........................................................................................................ 18

6.2 Rufnummer aus der Anruferliste in das Telefonbuch speichern ............................. 19

6.3 Einzelne Rufnummer aus der Anruferliste löschen ................................................. 19

6.4 Komplette Anruferliste löschen................................................................................ 19

7 T-NET-Betrieb / Nebenstellenanlagen...................................................... 20

7.1 “R” Taste an Nebenstellenanlagen.......................................................................... 20

7.2 “R” Taste und das T-Net der DEUTSCHEN TELEKOM......................................... 20

7.3 Pause benutzen ...................................................................................................... 20

- Inhaltsverzeichnis -

8 Sonderfunktionen......................................................................................21

8.1 Rufsignale am Mobilteil und der Basistation einstellen ........................................... 21

8.2 Einstellungen für das Mobilteil und die Basisstation ............................................... 22

8.2.1 Tastenklick ein- oder ausschalten............................................................................... 22

8.2.2 Displaybeleuchtung ein- oder ausschalten.................................................................. 22

8.2.3 FLASH-Zeit einstellen................................................................................................. 22

8.2.4 Ton (MFV)- oder Impuls (IWV) - Wahlverfahren.......................................................... 23

8.2.5 Werkseinstellungen wieder herstellen......................................................................... 23

8.3 Displaysprache einstellen........................................................................................ 23

8.4 Menüstruktur ........................................................................................................... 24

9 Mehrere Mobilteile ..................................................................................... 25

9.1 An- und abmelden von Mobilteilen.......................................................................... 25

9.1.1 Anmelden von DECT3300 Mobilteilen ........................................................................ 25

9.1.2 Anmelden von anderen DECT-GAP Telefonen an die Basisstation ............................ 25

9.1.3 Abmelden von Mobilteilen........................................................................................... 26

9.1.4 PIN-Code ändern........................................................................................................ 26

9.2 Intern telefonieren ................................................................................................... 27

9.3 Externe Gespräche auf ein anderes Mobilteil verbinden ........................................ 27

9.4 Konferenzgespräche führen .................................................................................... 27

10 Fehlerbeseitigung...................................................................................... 28

11 Wichtige Informationen............................................................................. 29

11.1 Technische Daten ................................................................................................... 29

11.2 Telefonkabel austauschen ...................................................................................... 29

11.3 Garantie................................................................................................................... 30

11.4 Konformitätserklärung/CE-Zeichen ......................................................................... 30

- Allgemeine Hinweise -

1 Allgemeine Hinweise

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Bei eventuell auftretenden Fragen, wenden Sie sich bitte an unseren Service unter der Service-Hotline 0180 5 00 13 88. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche aus. Bei Gewährleistungsansprüchen wenden Sie sich bitte an Ihren Fachhändler.

Bestimmungsgemäße Verwendung - Dieses Telefon ist für den Betrieb an einem analogen Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt worden. Allerdings kann, wegen der Unterschiede zwischen den verschiedenen Telekom-Netzbetreibern, keine Garantie für einwandfreie Funktion an jedem Telekom-Endgeräteanschluss übernommen werden. Das Telefon besitzt die Voraussetzung an einer TAE-Steckdose mit F/N-Codierung gemeinsam mit anderen Anschlussgeräten wie Fax, Anrufbeantworter oder einem Modem benutzt zu werden. Schließen Sie das Anschlusskabel des Telefons nur an die dafür bestimmten Telefonsteckdosen an. Wechseln Sie den Stecker des Anschlusskabels nicht aus.

Stromausfall - Bei einem eventuellen Stromausfall kann mit dem Telefon nicht telefoniert werden. Halten Sie für eventuelle Notfälle ein schnurgebundenes Telefon bereit, welches ohne eine externe Stromversorgung arbeitet.

Aufstellort - Am Aufstellort muss sich eine Netzsteckdose 230Volt befinden. Stellen Sie die Basisstation nicht in die unmittelbare Umgebung von anderen elektronischen Geräten wie z. B. Mikrowellen oder HIFI-Geräten, da es sonst zu gegenseitiger Beeinflussung kommen kann. Der Aufstellort hat einen entscheidenden Einfluss auf einen einwandfreien Betrieb des Telefons.

Stellen Sie die Basisstation auf eine ebene und rutschfeste Fläche. Normalerweise hinterlassen die Füße der Basisstation keine Spuren auf der Aufstellfläche. Wegen der Vielzahl der verwendeten Lacke und Oberflächen kann es jedoch nicht ausgeschlossen werden, dass durch die Gerätefüße Spuren auf der Abstellfläche entstehen.

Verwenden Sie das Mobilteil nicht in explosionsgefährdeten Bereichen. Übermäßige Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit,

Hitze oder direkte Sonneneinstrahlung müssen vermieden werden. Netzteil - Verwenden Sie nur das mitgelieferte AUDIOLINE Steckernetzteil, da andere

Netzteile das Telefon zerstören können. Es besteht Lebensgefahr, wenn das Steckernetzteil geöffnet und nicht vom Stromnetz getrennt wird.

Aufladbare Standard-Akkus- Keine anderen aufladbaren Standard-Akkus oder Akkupacks verwenden. Diese können möglicherweise einen Kurzschluss verursachen. Verwenden Sie beim Austauschen immer nur Standard-Akkus des Typs AAA 1,2V 650mAh. Standard-Akkus nicht ins Feuer werfen oder ins Wasser tauchen. Alte oder defekte Standard-Akkus nicht mit dem normalen Hausmüll entsorgen. Die angegebenen maximalen Standby- und Gesprächszeiten gelten für die mitgelieferten wiederaufladbaren Standard-Akkus bei optimalen Bedingungen. Umgebungstemperatur, Aufladezyklus und weitere äußere Einflussfaktoren, wie z.B. Funkbelastung an der Einsatzumgebung können die Leistungszeiten erheblich verringern. Die Ladekapazität reduziert sich darüber hinaus technisch bedingt im Verlauf der Nutzung oder durch Lagerung bei sehr hohen oder niedrigen Temperaturen.

- Allgemeine Hinweise -

Laden des Mobilteils - Sollte sich das Mobilteil beim Laden erwärmen, so ist dies normal und ungefährlich. Laden Sie das Mobilteil nicht mit fremden Aufladegeräten, da sonst Beschädigungen auftreten können.

Nebenstellenanlagen - Das Telefon kann auch an einer Nebenstellenanlage angeschlossen werden. Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde. Durch die große Anzahl verschiedener Nebenstellenanlagen kann eine Funktionsgarantie nicht übernommen werden.

Entsorgung - Ist die Gebrauchszeit der Standard-Akkus oder der gesamten Anlage abgelaufen, entsorgen Sie diese bitte umweltfreundlich gemäß den gesetzlichen Bestimmungen.

Hinweis für medizinische Geräte - Das Telefon arbeitet mit einer sehr geringen Sendeleistung. Diese geringe Sendeleistung schließt eine gesundheitliche Gefährdung nach dem derzeitigen Stand von Forschung und Technik aus. Es hat sich aber gezeigt, dass eingeschaltete tragbare Telefone medizinische Geräte beeinflussen können. Halten Sie deshalb bei medizinischen Geräten einen Abstand von mindestens einem Meter ein.

Temperatur und Umgebungsbedingungen - Das Telefon ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von 10 °C bis 30 °C ausgelegt. Die Basisstation darf nicht in Feuchträumen wie Bad oder Waschküche aufgestellt werden. Vermeiden Sie die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus.

Reinigung und Pflege - Die Gehäuseoberflächen können mit einem trockenen, weichen und fusselfreien Tuch gereinigt werden. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden. Außer einer gelegentlichen Gehäusereinigung ist keine weitere Pflege erforderlich. Die Gummifüße der Basisstation sind nicht gegen alle Reinigungsmittel beständig. Der Hersteller kann daher nicht für evtl. Schäden an Möbeln o. ä. haftbar gemacht werden.

- Bedienelemente -

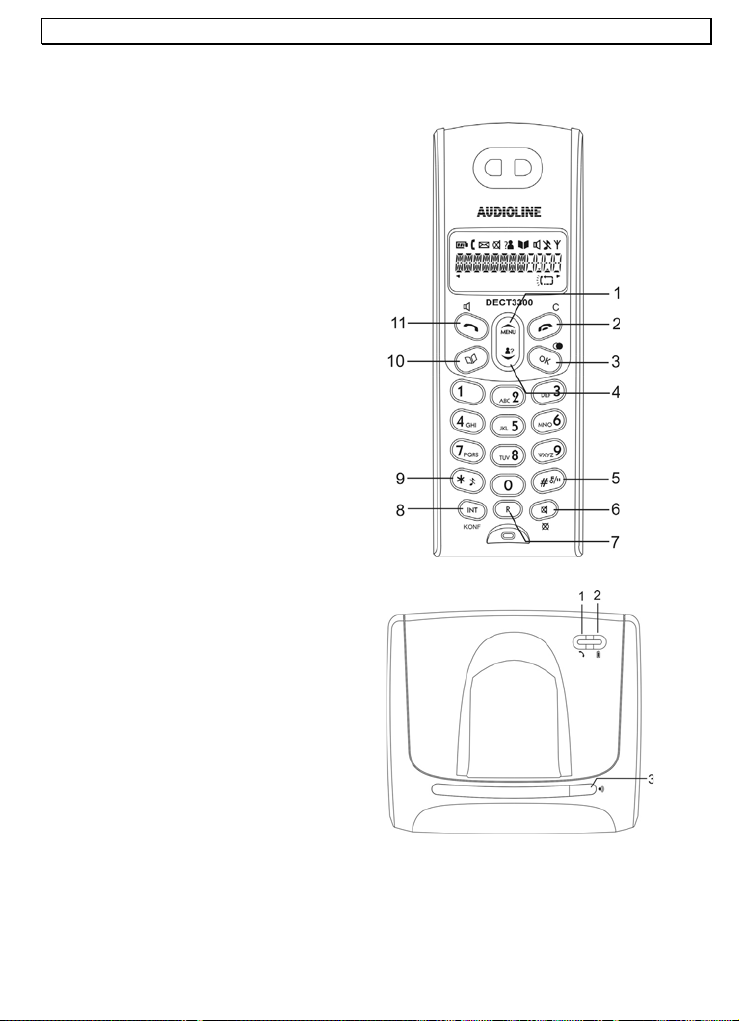

2 Bedienelemente

Mobilteil

1 Menütaste/Auswahltaste 2 Gespräch beenden/Menü zurück 3 OK-Taste/Wahlwiederholung 4 Anruferliste CLIP/ Auswahltaste 5 Tastatursperre/Pause 6 Stummtaste/Löschen 7 R-Signaltaste 8 Interne und Konferenzgespräche 9 Rufton ein/aus 10 Telefonbuch 11 Gesprächstaste/Freisprechen

Basisstation

1 Gesprächsanzeige 2 Ladekontrollleuchte 3 PAGE-Taste

- Inbetriebnahme -

3 Inbetriebnahme

3.1 Sicherheitshinweise

ACHTUNG! Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise am

Anfang dieser Bedienungsanleitung.

3.2 Verpackungsinhalt prüfen

Zum Lieferumfang gehören: eine Basisstation ein Stromanschlusskabel ein Mobilteil zwei Standard-Akkus ein Telefonanschlusskabel eine Bedienungsanleitung

3.3 Basisstation anschließen

Stellen Sie das Telefon in der Nähe Ihrer Telefonanschlussdose und einer Netzsteckdose auf.

1. Stecken Sie den Stecker des Netzteils in die Buchse auf der Rückseite der Basisstation und das Steckernetzteil in eine vorschriftsmäßig installierte Netzsteckdose mit 230V. Das Steckernetzteil der Basisstation muss immer angeschlossen sein. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Steckernetzteil.

2. Verbinden Sie das beiliegende Telefonkabel mit der Telefonsteckdose und der Telefonbuchse auf der Rückseite der Basisstation. Verwenden Sie nur das neue beiliegende Telefonkabel.

3.4 Standard-Akkus einbauen

Um die mitgelieferten wiederaufladbaren Standard-Akkus in das Mobilteil einzulegen, drücken Sie auf den Batteriefachdeckel am oberen Rand und schieben Sie ihn nach unten. Legen Sie nun die Standard-Akkus ein und achten Sie auf die richtige Polung. Schließen Sie den Batteriefachdeckel.

AAA

Wichtiger Hinweis: Stellen Sie das Mobilteil mit dem Display nach vorne für mindestens 16 Stunden auf die Basisstation. Bei nicht richtig geladenen Standard-Akkus kann es zu

Fehlfunktionen des Telefons kommen. An der Basisstation leuchtet die Ladekontrollleuchte

- Inbetriebnahme -

3.5 Aufladen der Standard-Akkus

Die wiederaufladbaren Standard-Akkus Ihres Telefons besitzen eine Standby-Zeit bei Zimmertemperatur von max. 110 Stunden und eine maximale Gesprächsdauer von bis zu 8 Stunden.

Die aktuelle Batteriekapazität wird im Display angezeigt:

Voll Halb Schwach

Ist die Batteriekapazität zu gering, erscheint im Display eine entsprechende Meldung. Zum Laden der Standard-Akkus stellen Sie das Mobilteil mit dem Display nach vorne in die

Basisstation.

3.6 TON (MFV)- oder IMPULS (IWV) - Wahlverfahren

Dieses zukunftsweisende Merkmal ermöglicht Ihnen Ihr Telefon sowohl an den analogen Anschlüssen (Impuls-Wahl/IWV) als auch an den digitalen Anschlüssen (Ton-Wahl/MFV) zu betreiben. Das Gerät ist werkseitig auf das TON-Wahlverfahren (MFV) eingestellt. Sollte Ihr Telefon nicht an Ihrem Anschluss funktionieren, erfahren Sie unter Punkt 8.2.4, wie Sie Ihr Telefon auf das IMPULS-Wahlverfahren (IWV) einstellen können.

- Bedienung -

4 Bedienung

4.1 Das Display

Das Display zeigt Ihnen weiterhin alle wichtigen Funktionen mit verschiedenen Symbolen an. Bei jedem Tastendruck wird das Display für ca. 10 Sekunden beleuchtet.

Sie führen ein Gespräch.

Das Mikrofon im Mobilteil ist während einem Gespräch ausgeschaltet.

Es sind neue Anrufe in der Anruferliste (CLIP) gespeichert.

Benutzung des Telefonbuchs.

Freisprechen ist aktiviert.

Der Rufton ist ausgeschaltet.

Die Verbindung zur Basisstation ist gut.

Die Rufnummer ist länger als 12 Stellen.

4.2 Anrufe entgegennehmen

Erreicht Sie ein Anruf, ertönt der Tonruf am Mobilteil und an der Basisstation. Nehmen Sie

das Mobilteil von der Basisstation oder drücken Sie die Gesprächstaste Verbindung wird hergestellt. Die Gesprächsanzeige der Basisstation leuchtet während des Gesprächs.

Um das Gespräch zu beenden, stellen Sie das Mobilteil zurück in die Basisstation oder

drücken Sie die Taste

Hinweise:

- Während das Mobilteil klingelt, können Sie den Rufton für diesen einen eingehenden

Anruf abschalten. Drücken Sie dazu die Taste

- Informationen zur Anzeige der Rufnummern im Display entnehmen Sie bitte dem Kapitel 6.

am Mobilteil.

und die

- Bedienung -

4.3 Anrufe führen

1. Geben Sie die gewünschte Telefonnummer mit max. 20 Stellen über das Tastenfeld ein. Da das Display maximal 12 Zahlen anzeigen kann, werden bei längeren Telefonnummern nur die letzten 12 Zahlen angezeigt.

Hinweis: Haben Sie eine falsche Zahl eingegeben, können Sie durch mehrmaliges Drücken der Taste die Telefonnummer löschen. Durch langes Drücken der Taste wird die Rufnummer komplett gelöscht.

2. Drücken Sie die Gesprächstaste und die gewünschte Verbindung wird hergestellt.

Hinweis: Sie können auch zuerst die Gesprächstaste Freizeichen. Durch Eingabe der Zahlen Ihrer gewünschten Rufnummer wählt Ihr Telefon die Rufnummer direkt an. Eine Korrektur einzelner Zahlen der Rufnummer, wie oben erwähnt, ist bei dieser Form des Gesprächaufbaus nicht möglich.

drücken und erhalten damit das

4.4 Freisprechen

Drücken Sie während eines Gesprächs erneut die Gesprächstaste . Nun hören Sie den Gesprächspartner über den Lautsprecher des Mobilteils.

Drücken Sie erneut die Gesprächstaste

, um das Freisprechen wieder abzuschalten.

4.5 Gespeicherte Rufnummern aus dem Telefonbuch anwählen

Nachdem Sie einige Telefonnummern gespeichert haben, können Sie diese sehr schnell und einfach abrufen.

1. Telefonbuchtaste drücken. Das Display zeigt nun die erste gespeicherte Telefonnummer in alphabetischer Reihenfolge.

2. Mit den Tasten und können Sie nun alle gespeicherten Telefonbucheinträge anwählen. Um einen Eintrag direkt alphabetisch anzuwählen,

drücken Sie den entsprechenden Buchstaben. Mit der Taste können Sie sich die Rufnummer des Eintrages anzeigen lassen.

3. Drücken Sie nun die Gesprächstaste und die angezeigte Telefonnummer wird automatisch gewählt.

4.6 Anzeige der Gesprächsdauer

Während eines Gesprächs wird die Gesprächszeit im Display in Minuten und Sekunden angezeigt. 10 Sekunden nach dem Wählen wird im Display von Anzeige der gewählten Nummer auf Anzeige der Gesprächsdauer umgeschaltet. Nach Beendigung des Gesprächs bleibt die Anzeige noch für einige Sekunden im Display erhalten.

- Bedienung -

4.7 Einstellen der Hörerlautstärke

Ist Ihnen die Hörerlautstärke zu leise oder zu laut, können Sie diese Ihren Bedürfnissen anpassen.

Mit den Tasten Stufen anpassen.

und können Sie während eines Gesprächs die Lautstärke in drei

4.8 Wahlwiederholung

Die Wahlwiederholung nutzen Sie, wenn der angerufene Teilnehmer besetzt ist oder sich nicht meldet. Ihr Telefon speichert die fünf zuletzt gewählten Rufnummern.

1. Drücken Sie die Taste und die zuletzt gewählte Telefonnummer wird im Display angezeigt.

2. Mit den Tasten und können nun weitere Rufnummern der Wahlwiederholung angewählt werden.

3. Drücken Sie nun die Gesprächstaste und die angezeigte Telefonnummer wird automatisch gewählt.

Hinweis: Ist eine Rufnummer der Wahlwiederholung im Telefonbuch gespeichert, erscheint automatisch der Name und nicht die Rufnummer im Display.

Rufnummer aus der Wahlwiederholung löschen

Um eine einzelne Rufnummer aus der Wahlwiederholung zu löschen, gehen Sie wie folgt vor:

1. Drücken Sie die Taste und wählen Sie mit den Tasten und die

Rufnummer der Wahlwiederholung, die gelöscht werden soll.

2. Drücken Sie die Taste und das Display zeigt LOESCH?.

3. Bestätigen Sie mit der Menütaste und die Rufnummer ist aus der

Wahlwiederholung gelöscht.

Alle Rufnummern der Wahlwiederholung löschen

Um alle Rufnummern der Wahlwiederholung zu löschen, gehen Sie wie folgt vor:

1. Drücken Sie die Taste .

2. Halten Sie die Taste solange gedrückt, bis das Display die Anzeige ALLE?

erscheint.

3. Bestätigen Sie mit der Menütaste und die Rufnummer ist aus der

Wahlwiederholung gelöscht.

- Bedienung -

4.9 Mikrofon im Mobilteil stummschalten

Mit der Taste können Sie während eines Telefongespräches das Mikrofon des Mobilteils abschalten. So ist es möglich zu sprechen, ohne dass der Gesprächspartner Sie hört. Der Lautsprecher im Mobilteil bleibt eingeschaltet, und Sie können den Gesprächspartner weiterhin verstehen.

1. Drücken Sie einmal die Taste während eines Gesprächs. Im Display erscheint

die Anzeige .

2. Um das Mikrofon wieder einzuschalten, drücken Sie erneut die Taste . Die

Anzeige erlischt und Sie können das Gespräch normal fortsetzen.

4.10 Tastatursperre

Tragen Sie das Mobilteil öfter bei sich, können Sie die Tastatur sperren, damit nicht ungewollt Tasten gedrückt werden. Bei eingeschalteter Tastatursperre können eingehende Gespräche normal entgegengenommen werden.

Tastatursperre einschalten

Drücken Sie am Mobilteil für drei Sekunden die Taste Meldung TASTSPER.

Tastatursperre ausschalten

Um die Tastatursperre aufzuheben, drücken Sie zweimal die Taste

4.11 Klingelmelodie ausschalten

Möchten Sie einmal nicht gestört werden, können Sie die Klingelmelodie am Mobilteil ausschalten.

. Im Display erscheint die

Klingelmelodie ausschalten

Halten Sie die Taste Eingehende Gespräche werden nun nur noch über die Basisstation und nicht mehr über das Mobilteil signalisiert.

Klingelmelodie wieder einschalten

Halten Sie die Taste

für 2 Sekunden gedrückt. Im Display erscheint das Symbol .

wieder für 2 Sekunden gedrückt. Im Display erlischt das Symbol

- Bedienung -

4.12 Hinweise zur Reichweite

Die Reichweite des Mobilteils beträgt ca. 50 Meter in geschlossenen Räumen und ca. 300 Meter im Freien. Bei einer guten Verbindung zur Basisstation leuchtet im Display das

Symbol

Haben Sie sich zu weit von der Basisstation entfernt, blinkt das Symbol Warntöne. Gehen Sie in diesem Fall wieder näher an die Basisstation, da ansonsten das Gespräch unterbrochen wird.

und Sie hören

4.13 Temporäre Tonwahl

Können Sie Ihr Telefon nur mit dem IMPULS-Wahlverfahren betreiben, brauchen Sie nicht auf die Vorteile des TON-Wahlverfahren (z.B: Abfrage eines Anrufbeantworters) zu verzichten. Während eines Gesprächs können Sie vorübergehend zum TON-Wahlverfahren

wechseln. Halten Sie dazu die Taste wird wieder auf das PULS-Wahlverfahren zurückgeschaltet.

für eine Sekunde gedrückt. Nach Gesprächsende

4.14 Paging von der Basisstation zum Mobilteil

Wenn Sie sich nicht mehr erinnern können, wo Sie Ihr Mobilteil liegen gelassen haben, drücken Sie die Taste

Mobilteils hören und ihn so leicht wiederfinden. Mit einer beliebigen Taste am Mobilteil oder der Taste

der Basisstation können Sie die Tonsignale vorher beenden.

der Basisstation. Sie werden für 30 Sekunden die Rufsignale des

- Telefonbuch -

5 Das Telefonbuch

In das Telefonbuch können 30 Rufnummern inklusive eines Namens gespeichert werden. Die maximale Länge einer Rufnummer beträgt 20 Stellen.

5.1 Rufnummern in das Telefonbuch eingeben

1. Menütaste drücken. Das Display zeigt die Meldung TEL BUCH.

2. Drücken Sie die Taste . Das Display zeigt die Meldung ZUFUEGEN.

3. Bestätigen Sie wieder mit der Taste . Das Display zeigt die Meldung NAME ?.

4. Geben Sie nun den zugehörigen Namen (max. 8 Buchstaben) über das Zahlenfeld ein. Hinweise zur Namenseingabe erhalten Sie im nächsten Abschnitt.

5. Bestätigen Sie den Namen der Taste . Das Display zeigt die Meldung NUMMER ?.

6. Geben Sie die gewünschte Telefonnummer über das Zahlenfeld ein.

7. Bestätigen Sie wieder mit der Taste . Das Display zeigt wieder die Meldung ZUFUEGEN.

8. Möchten Sie weitere Rufnummern speichern, fahren Sie mit Punkt 3. fort. Durch

Festhalten der Taste verlassen Sie den Eingabemodus.

Hinweis zum Telefonbuch:

- Geben Sie bei allen Rufnummern immer die Vorwahl mit ein, damit das Telefon auch

eingehende Ortsgespräche einem Telefonbucheintrag zuordnen kann.

- Ist die Speicherkapazität von 30 Rufnummern erreicht, zeigt das Display beim nächsten

Speichern eine entsprechende Meldung. Um wieder Platz zu schaffen, müssen zuerst wieder andere Rufnummern gelöscht werden.

Erklärung der Namenseingabe

Zur Eingabe des Namens sind die Zahlentasten mit Buchstaben beschriftet. Durch mehrmaliges Drücken der entsprechenden Taste können Grossbuchstaben sowie Zahlen eingegeben werden.

Beispiel: Sie möchten den Namen "Peter" eingeben. Drücken Sie: 1 x Taste 7, 2 x Taste 3, 1 x Taste 8, 2 x Taste 3, 3 x Taste 7

- Um ein Leerzeichen einzugeben, drücken Sie einmal die Taste n.

- Um den gleichen Buchstaben zweimal einzugeben, drücken Sie den entsprechenden

Buchstaben und warten Sie dann bis der Cursor automatisch eine Stelle weiter springt.

- Falsche Eingaben können mit der Taste

gelöscht werden.

- Telefonbuch -

5.2 Gespeicherte Rufnummern im Telefonbuch ändern

1. Menütaste drücken. Das Display zeigt TEL BUCH.

2. Drücken Sie die Taste . Das Display zeigt ZUFUEGEN.

3. Drücken Sie nun die Taste . Das Display zeigt BEARBEIT.

4. Bestätigen Sie wieder mit der Taste . Das Display zeigt nun in alphabetischer Reihenfolge die gespeicherten Rufnummern.

5. Wählen Sie jetzt über die Tasten und die Rufnummer aus, die Sie ändern möchten.

6. Bestätigen Sie die Auswahl mit der Taste . Das Display zeigt wiederum den Namen an. Zusätzlich blinkt der letzte Buchstabe.

7. Ändern Sie nun den Namen über das Zahlenfeld ab. Hinweise zur Namenseingabe erhalten Sie im Kapitel 5.1.

8. Nachdem Sie die gewünschten Änderungen vorgenommen haben, bestätigen Sie

wieder mit der Taste . Das Display zeigt nun die Rufnummer an.

9. Ändern Sie nun die Rufnummer über das Zahlenfeld ab. Durch mehrmaliges Drücken

der Taste werden die einzelnen Zahlen der Rufnummer gelöscht.

10. Nachdem Sie die gewünschten Änderungen vorgenommen haben, bestätigen Sie

wieder mit der Taste . Das Display zeigt die Meldung BEARBEIT.

11. Möchten Sie weitere Rufnummern ändern, fahren Sie mit Punkt 4. fort. Durch

Festhalten der Taste verlassen Sie den Programmiermodus.

- Telefonbuch -

5.3 Gespeicherte Rufnummern aus dem Telefonbuch löschen

1. Menütaste drücken. Das Display zeigt TEL BUCH.

2. Drücken Sie die Taste . Das Display zeigt ZUFUEGEN.

3. Drücken Sie nun zweimal die Taste . Das Display zeigt LOESCHEN.

4. Bestätigen Sie mit der Taste .

5. Wählen Sie jetzt über die Tasten und die Rufnummer aus, die Sie löschen möchten.

6. Nachdem Sie die gewünschte Rufnummer gefunden haben, bestätigen Sie mit der

Taste und das Display zeigt die gespeicherte Rufnummer an.

7. Bestätigen Sie wieder mit der Taste und das Display zeigt LOESCH?.

8. Bestätigen Sie wieder mit der Taste und der Telefonbucheintrag ist gelöscht.

Durch das Festhalten der Taste wird der Löschvorgang abgebrochen.

9. Haben Sie die Rufnummer gelöscht, erscheint im Display die Meldung LOESCHEN. Möchten Sie weitere Rufnummern löschen, fahren Sie mit Punkt 4. fort. Durch

Festhalten der Taste verlassen Sie den Löschmodus.

5.4 Telefonbuch komplett löschen

1. Menütaste drücken. Das Display zeigt TEL BUCH.

2. Drücken Sie die Taste . Das Display zeigt ZUFUEGEN.

3. Drücken Sie nun einmal die Taste . Das Display zeigt ALLE LOE.

4. Bestätigen Sie mit der Taste und das Display zeigt ALLE?.

5. Bestätigen Sie wieder mit der Taste und das Telefonbuch ist gelöscht. Durch

das Festhalten der Taste wird der Löschvorgang abgebrochen.

6. Durch Festhalten der Taste verlassen Sie den Löschmodus.

- Rufnummernanzeige CLIP -

6 Rufnummernanzeige (CLIP)

Mit der Rufnummernanzeige können Sie bei eingehenden Gesprächen erkennen, wer Sie anruft. Wenn diese Funktion an Ihrer Telefonleitung zur Verfügung steht, zeigt Ihnen das Display bereits die Rufnummer des Anrufers, wenn das Telefon klingelt. Hat der Anrufer das Senden seiner Rufnummer gesperrt, kann die Rufnummer nicht angezeigt werden. Haben Sie diese Rufnummer in Ihrem Telefonbuch gespeichert, wird anstatt der Rufnummer der Name angezeigt.

Insgesamt können 20 Rufnummern in der Liste gespeichert werden, so dass Sie auch während Ihrer Abwesenheit keinen Anruf verpassen werden. Sobald die Liste voll ist, wird immer die älteste Rufnummer aus der Liste gelöscht. Wurden während Ihrer Abwesenheit

neue Rufnummern in der Anruferliste gespeichert, erscheint im Display das Symbol

Achtung! - Die Rufnummernanzeige ist ein optionaler Service Ihres Telefonproviders. Ihr Telefon zeigt die Rufnummern im Display, wenn Ihr Telefonprovider diesen Service anbietet. Die Anzeige des Datums und der Uhrzeit wird nicht von allen Telefonprovidern übertragen. Bitte fragen Sie Ihren Telefonprovider nach weiteren Informationen. Auch bei manchen Nebenstellenanlagen ist eine Übertragung der Rufnummer oder auch des Datums und der Uhrzeit nicht möglich.

6.1 Die Anruferliste

Um die Rufnummern der Anruferliste im Display zu sehen, gehen Sie bitte wie folgt vor:

1. Drücken Sie die Taste und die zuletzt empfangene Rufnummer wird im Display

angezeigt. Ist die Anruferliste leer, zeigt das Display die Meldung LEER.

2. Mit den Tasten und können nun weitere Rufnummern der Anruferliste

angewählt werden. Sind keine weiteren Rufnummern vorhanden, hören Sie einen Signalton. Zwei Displaysymbole informieren Sie, ob der Eintrag in der Anruferliste schon einmal angesehen wurde und ob der Anrufer mehrmals angerufen hat.

=> Die Rufnummer wurde noch nicht angesehen.

=> Der Anrufer hat mehrmals angerufen.

Hinweise: Über die Taste können Informationen abgerufen werden.

- Ist die Rufnummer länger als 12 Stellen, werden die restlichen Zahlen angezeigt.

- Zeigt die Rufnummer, wenn der Anrufer bereits mit Namen im Telefonbuch gespeichert ist.

- Zeigt das Datum und die Uhrzeit, wenn diese Daten vom Anrufer übertragen wurden.

- Mit den Tasten und können Sie wieder zur Liste zurückkehren.

3. Möchten Sie eine Rufnummer der Anruferliste direkt zurückrufen, drücken Sie

einfach die Gesprächstaste und die Nummer wird sofort angewählt.

4. Durch Festhalten der Taste verlassen Sie die Anruferliste.

- Rufnummernanzeige CLIP -

6.2 Rufnummer aus der Anruferliste in das Telefonbuch speichern

Eine in der Anruferliste gespeicherte Telefonnummer kann direkt in das Telefonbuch gespeichert werden.

1. Drücken Sie die Taste und die zuletzt empfangene Rufnummer wird im Display angezeigt.

2. Mit den Taste und wählen Sie nun die Rufnummern der Anruferliste, die Sie in das Telefonbuch speichern möchten.

3. Drücken Sie die Taste . Das Display zeigt die Meldung NAME?.

4. Geben Sie nun den zugehörigen Namen (max. 8 Buchstaben) über das Zahlenfeld ein.

5. Bestätigen Sie wieder mit der Taste und die Rufnummer wird im Display noch einmal angezeigt.

6. Bestätigen Sie wieder mit der Menütaste und die Rufnummer ist im Telefonbuch gespeichert.

Hinweis: Sobald die Rufnummer im Telefonbuch mit einem Namen gespeichert wurde, erscheint in der Anruferliste nicht mehr die Telefonnummer, sondern der eingegebene Name.

6.3 Einzelne Rufnummer aus der Anruferliste löschen

1. Drücken Sie die Taste und wählen Sie die Rufnummer der Anruferliste, die Sie löschen möchten.

2. Drücken Sie die Taste . Das Display zeigt die Meldung LOESCH?.

3. Bestätigen Sie wieder mit der Taste und die Rufnummer ist aus der Anruferliste

gelöscht oder verlassen Sie den Löschmodus durch Festhalten der Taste .

6.4 Komplette Anruferliste löschen

1. Drücken Sie die Taste .

2. Halten Sie die Taste gedrückt, bis im Display die Meldung ALLE? erscheint.

3. Bestätigen Sie wieder mit der Taste um die Anruferliste zu löschen oder

verlassen Sie den Löschmodus durch Festhalten der Taste .

- T-NET/Nebenstellenanlagen -

7 T-NET-Betrieb / Nebenstellenanlagen

Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der Verwendung der T-Net Funktionen der DEUTSCHEN TELEKOM nutzen.

7.1 “R” Taste an Nebenstellenanlagen

Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen. Die „R“ Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer Nebenstellenanlage wird die FLASH-Zeit "100ms" benötigt (Einstellung siehe 8.2.3). Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

7.2 “R” Taste und das T-Net der DEUTSCHEN TELEKOM

Ihr AUDIOLINE-Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Das T-Net arbeitet mit der Einstellung "FLASH 300ms" (Einstellung siehe 8.2.3). Zur Freischaltung der T-Net Funktionen wenden Sie sich bitte an die DEUTSCHE TELEKOM.

7.3 Pause benutzen

Bei Nebenstellenanlagen ist es erforderlich, eine bestimmte Nummer zu wählen (z. B. “9” oder “0”), um ein Freizeichen für eine Amtsleitung auf den Apparat zu bekommen. Bei wenigen, älteren Nebenstellenanlagen dauert es einige Zeit bis das Freizeichen zu hören ist. Speziell für diese Nebenstellenanlagen kann nach der Amtsholung eine automatische Pause eingefügt werden, so dass Sie direkt weiter wählen können, ohne das Freizeichen abzuwarten.

Pause beim manuellen Wählen eingeben

Drücken Sie zwischen der Kennziffer für die Amtsholung und der eigentlichen

Telefonnummer einmal die Taste Nach der Amtsholung wartet Ihr Telefon für 3 Sekunden mit dem Wählen der eigentlichen Telefonnummer.

für 3 Sekunden. Im Display erscheint die Anzeige P.

Die Pause kann auch bei Rufnummern für das Telefonbuch mit gespeichert werden.

- Sonderfunktionen -

8 Sonderfunktionen

Alle weiteren Programmierfunktionen sind über ein sehr benutzerfreundliches Menü zu erreichen. Hier einen kleine allgemeine Anleitung, wie Sie sich im Menü zurechtfinden können:

Mit der Taste

Mit den Tasten und können Sie die gewünschte Ebene aussuchen.

Mit der Taste wird diese Ebene geöffnet.

Mit den Tasten und können Sie dann wieder die gewünschte Funktion aussuchen,

um dann wieder mit der Menütaste

Mit der Taste gelangen Sie jeweils eine Ebene zurück.

Jeder Speichervorgang wird automatisch abgebrochen, wenn innerhalb von 30 Sekunden keine Eingabe erfolgt.

Durch Festhalten der Taste können Sie die Programmierung jederzeit wieder verlassen, ohne Änderungen vorzunehmen.

Im Kapitel 8.4 erhalten Sie eine komplette Übersicht des Menüs.

wird die Programmierung gestartet.

zu bestätigen.

8.1 Rufsignale am Mobilteil und der Basistation einstellen

An Ihrem Mobilteil und der Basisstation können verschiedene Ruftonmelodien und entsprechende Lautstärken eingestellt werden. Das Mobilteil und die Basisstation können sich mit 9 verschiedenen Tonruf-Melodien melden, wenn Sie ein Anruf erreicht. Für das Mobilteil stehen dabei 8 polyphone Melodien zur Verfügung.

Möchten Sie einmal nicht gestört werden, können Sie den Tonruf an der Basisstation oder am Mobilteil auch ganz abschalten.

1. Drücken Sie die Menütaste .

2. Mit und das Menü RUFTOENE wählen und mit bestätigen.

3. Mit und wählen Sie nun, ob Sie die Ruftöne am MOBILTEIL oder BASIS

ändern möchten. Wählen Sie und bestätigen Sie mit .

4. Mit und wählen Sie nun, ob Sie die MELODIE oder die LAUSTÄRKE

(LAUTST) ändern möchten. Wählen Sie und bestätigen Sie mit .

5. Mit und die gewünschte Melodie oder Lautstärke auswählen und mit bestätigen.

6. Wählen Sie nun weitere Menüfunktionen oder verlassen Sie das Menü durch

Festhalten der Taste .

- Sonderfunktionen -

8.2 Einstellungen für das Mobilteil und die Basisstation

8.2.1 Tastenklick ein- oder ausschalten

Jeder Tastendruck am Mobilteil wird mit einem kurzen Signalton (Tastenklick) bestätigt. Dieser kurze Signalton kann ein- oder ausgeschaltet werden.

1. Drücken Sie die Menütaste .

2. Mit und das Menü EINSTELL wählen und mit bestätigen.

3. Mit die Funktion TAST TON bestätigen.

4. Mit und den Tastenklick ein- oder ausschalten und mit bestätigen.

5. Wählen Sie nun weitere Menüfunktionen oder verlassen Sie das Menü durch

Festhalten der Taste .

8.2.2 Displaybeleuchtung ein- oder ausschalten

Das Display ist mit einer Hintergrundbeleuchtung ausgestattet, die das Display während der Bedienung beleuchtet. Diese Hintergrundbeleuchtung kann ein- oder ausgeschaltet werden.

1. Drücken Sie die Menütaste .

2. Mit und das Menü EINSTELL wählen und mit bestätigen.

3. Mit und die Funktion LICHT wählen und mit bestätigen.

4. Mit und die Hintergrundbeleuchtung ein- oder ausschalten und mit bestätigen.

5. Wählen Sie nun weitere Menüfunktionen oder verlassen Sie das Menü durch

Festhalten der Taste .

8.2.3 FLASH-Zeit einstellen

Wie Sie im Kapitel 7 bereits erfahren haben, können Sie zwei FLASH-Zeiten mit 100ms oder 300ms einstellen.

1. Drücken Sie die Menütaste .

2. Mit und das Menü EINSTELL wählen und mit bestätigen.

3. Mit und die Funktion FLASH wählen und mit bestätigen.

4. Mit und die Flashzeit FLASH 1 (100ms) oder FLASH 2 (300ms) wählen

und mit bestätigen.

5. Durch Festhalten der Taste verlassen Sie den Eingabemodus.

- Sonderfunktionen -

8.2.4 Ton (MFV)- oder Impuls (IWV) - Wahlverfahren

Dieses Merkmal ermöglicht Ihnen Ihr Telefon sowohl an den analogen Vermittlungsstellen (IWV/IMPULS) als auch an den neuen digitalen Vermittlungsstellen (MFV/TON) zu betreiben. Als Werkseinstellung ist das MFV/TON-Wahlverfahren eingestellt.

1. Drücken Sie die Menütaste .

2. Mit und das Menü EINSTELL wählen und mit bestätigen.

3. Mit und die Funktion WAHLVERF wählen und mit bestätigen.

4. Mit und das gewünschte Wahlverfahren TON oder IMPULS wählen und

mit bestätigen.

5. Wählen Sie nun weitere Menüfunktionen oder verlassen Sie das Menü durch

Festhalten der Taste .

8.2.5 Werkseinstellungen wieder herstellen

Mit dieser Funktion werden das Mobilteil und die Basisstation wieder auf die Werkseinstellungen zurückgesetzt.

Werkseinstellungen:

rache: Deutsch Ruftonmelodie: 1

S Licht: Ein Ruftonlautstärke Mobilteil: 3 Tastenklick: Ein Ruftonmelodie Basis: 1 Hörerlautstärke: mittel Ruftonlautstärke Basis: 3 Wahlverfahren: MFV/Ton Flash-Zeit: FLASH 1 = 100ms

1. Drücken Sie die Menütaste .

2. Mit und das Menü EINSTELL wählen und mit bestätigen.

3. Mit und die Funktion RESET wählen und mit bestätigen. Es erscheint die Anzeige RESET?.

4. Bestätigen Sie mit der Taste .

5. Nach kurzer Zeit sind die Werkseinstellungen wieder hergestellt. Das Display zeigt wieder den Bereitschaftsmodus an.

8.3 Displaysprache einstellen

Die Displayanzeigen sind in den Sprachen Deutsch und Englisch einstellbar.

1. Drücken Sie die Menütaste .

2. Mit und das Menü SPRACHE wählen und mit bestätigen.

3. Mit und eine Sprache wählen und mit bestätigen.

4. Wählen Sie nun weitere Menüfunktionen oder verlassen Sie das Menü durch

Festhalten der Taste .

8.4 Menüstruktur

- Sonderfunktionen -

Tel Buch

Ruftoene

Einstell

Sprache

Zufuegen

Bearbeiten

Loeschen

Alle Loeschen

Melodie

Lautstärke

Mobilteil

Basis

Melodie

Lautstärke

Tast Ton

Licht

Flash

Wahlverfahren Anmelden

H-Abmelden

Pin Code

Reset

Deutsch

English

- Mehrere Mobilteile -

9 Mehrere Mobilteile

Es kann ein weiteres Mobilteil an Ihre Basisstation angemeldet werden. Hinweis: Über den international genormten GAP Standard können AUDIOLINE und auch

Mobilteile von Fremdherstellern in das Telefonsystem integriert werden. Genauso können Sie ein AUDIOLINE Mobilteil an Basisstationen anderer Hersteller anschließen, sofern diese Geräte mit dem GAP Standard arbeiten.

Bei der Benutzung von zwei Mobilteilen erhalten Sie folgende Möglichkeiten:

- Interne Gespräche zwischen den Mobilteilen.

- Externe Gespräche können zwischen den Mobilteilen weitergeleitet werden.

- Eingehende externe Gespräche werden an allen Mobilteilen signalisiert.

Achtung!: Benutzt bereits das andere Mobilteil die externe Leitung, ist ein weiteres externes Gespräch nicht möglich.

9.1 An- und abmelden von Mobilteilen

9.1.1 Anmelden von DECT3300 Mobilteilen

1. Halten Sie die Pagetaste der Basisstation für 3 Sekunden gedrückt, bis Sie zwei Signaltöne hören. Melden Sie das neue Mobilteil nun innerhalb von 90 Sekunden an die Basisstation an.

2. Drücken Sie die Taste am Mobilteil.

3. Mit und das Menü EINSTELL wählen und mit bestätigen.

4. Mit und das Menü ANMELDEN wählen und mit bestätigen.

5. Geben Sie nun über das Zahlenfeld den PIN-Code der Basisstation

(Werkseinstellung 0 0 0 0) ein und bestätigen Sie mit .

6. Die Basisstation wird nun gesucht und Sie hören nach einigen Sekunden einen Signalton. Das Mobilteil ist nun angemeldet und kann für externe und interne Gespräche benutzt werden.

7. Dem Mobilteil wurde nun automatisch eine interne Rufnummer vergeben. Das bereits angemeldete Mobilteil hat die interne Nummer 1. Das zweite angemeldete Mobilteil erhält die interne Rufnummer 2. Diese interne Rufnummer wird im Display rechts neben dem Namen angezeigt.

9.1.2 Anmelden von anderen DECT-GAP Telefonen an die Basisstation

Um ein DECT-GAP Mobilteil eines anderen Herstellers anzumelden, folgen Sie den Hinweisen in der Bedienungsanleitung des Fremdherstellers und drücken dann die Taste

an der Basisstation für 3 Sekunden. Benutzen Sie zur Anmeldung den PIN-Code 0 0 0 0

(Werkseinstellung).

- Mehrere Mobilteile -

9.1.3 Abmelden von Mobilteilen

Ein Mobilteil kann nur über einen anderes, noch angemeldetes Mobilteil abgemeldet werden. Es ist also nicht möglich diese Abmeldung mit dem Mobilteil durchzuführen, das abgemeldet werden soll.

1. Drücken Sie die Taste am Mobilteil.

2. Mit und das Menü EINSTELL wählen und mit bestätigen.

3. Mit und das Menü H-ABMELD wählen und mit bestätigen.

4. Wählen Sie nun die Nummer des abzumeldenden Mobilteils 1 oder 2 und bestätigen

Sie mit der Taste .

5. Geben Sie nun den aktuellen, vierstelligen PIN-Code über das Zahlenfeld ein

(Werkseinstellung 0 0 0 0) und bestätigen Sie mit . Mit der Taste können Sie den Vorgang abbrechen. Bei erfolgreicher Abmeldung hören Sie nach einigen Sekunden einen Signalton. Das Mobilteil ist nun abgemeldet und kann für externe und interne Gespräche nicht mehr benutzt werden.

9.1.4 PIN-Code ändern

Das An- und Abmelden von Mobilteilen ist mit einem PIN Code vor unerlaubter Benutzung geschützt. Der PIN-Code besteht aus vier Zahlen. Im Lieferzustand wurde der PIN-Code „0000“ eingestellt. Um den PIN-Code zu ändern gehen Sie wie folgt vor:

1. Drücken Sie die Menütaste .

2. Mit und das Menü EINSTELL wählen und mit bestätigen.

3. Mit und das Menü PIN CODE wählen und mit bestätigen.

4. Geben Sie nun den aktuellen, vierstelligen PIN-Code über das Zahlenfeld ein

(Werkseinstellung 0 0 0 0) und bestätigen Sie mit .

5. Geben Sie nun den neuen, vierstelligen PIN-Code über das Zahlenfeld ein und

bestätigen Sie mit .

6. Geben Sie nun den neuen, vierstelligen PIN-Code zur Bestätigung erneut ein und

bestätigen Sie mit .

7. Wählen Sie nun weitere Menüfunktionen oder verlassen Sie das Menü durch

Festhalten der Taste .

Wird der alte Pin-Code nicht richtig eingegeben, wird der Vorgang abgebrochen.

ACHTUNG! Sollten Sie den PIN-Code einmal vergessen haben, können Sie diesen nur mit Hilfe unserer Service-Hotline wieder zurücksetzen.

- Mehrere Mobilteile -

9.2 Intern telefonieren

Sobald Sie mehrere Mobilteile an eine Basisstation angeschlossen haben, können Sie interne Gespräche führen.

Drücken Sie dazu die Taste

Mobilteils. Das Gespräch wird mit der Gesprächstaste entgegengenommen.

Erreicht Sie während eines internen Gesprächs ein externen Anruf, hören Sie kurze Signaltöne und Sie sehen die Rufnummer des Anrufers im Display, falls diese verfügbar ist.

Beenden Sie das interne Gespräch und nehmen Sie den externen Anruf mit der Taste an einem der Mobilteile entgegen.

und dann die Nummer 1 oder 2 des gewünschten

am gerufenen Mobilteil

9.3 Externe Gespräche auf ein anderes Mobilteil verbinden

Haben Sie ein externes Gespräch an einem Mobilteil entgegengenommen, können Sie das externe Gespräch auf das andere Mobilteil weiterverbinden. Drücken Sie dazu die Taste

und dann die Nummer (1 oder 2) des gewünschten Mobilteils.

Sollte sich das gerufene Mobilteil nicht melden, können Sie das Gespräch mit der Taste

wieder zurückholen.

Nachdem das interne Gespräch an dem anderen Mobilteil entgegengenommen wurde, haben Sie folgende Möglichkeiten:

A. Rücksprache / Makeln: Sie können nun mit dem internen Teilnehmer sprechen, und

durch das Drücken der Taste können so beliebig oft, zwischen dem externen und internen Gespräch wechseln.

B. Gespräch weiterleiten: Durch das Drücken der Taste externe Gespräch an das gerufene Mobilteil weitergeleitet.

zum externen Gesprächspartner zurückkehren. Sie

am ersten Mobilteil, wird das

9.4 Konferenzgespräche führen

Ein externes Gespräch kann mit einem weiteren internen Teilnehmer zum Konferenzgespräch geschaltet werden. So können zwei Mobilteile gleichzeitig mit dem externen Teilnehmer sprechen. Stellen Sie die gewünschte Verbindung zu dem externen

Teilnehmer her. Drücken Sie dann die Taste gewünschten zweiten Mobilteils.

und die interne Nummer des

Hat der zweite, interne Teilnehmer das Gespräch entgegengenommen, halten Sie die Taste

für 2 Sekunden und alle drei Teilnehmer sind zu einer Konferenz zusammengeschaltet.

Während einer Konferenz können Sie mit der Taste den externen Gesprächspartner

auf Halten setzen, um dann mit der Taste zurückzuschalten.

Die Konferenz kann durch das Auflegen eines der internen Gesprächspartner beendet werden.

(2 Sekunden drücken) wieder zur Konferenz

- Fehlerbeseitigung -

10 Fehlerbeseitigung

Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie bitte zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich auch an unsere Hotline unter Telefonnummer 0180 5 00 13 88 wenden. Bei Garantieansprüchen wenden Sie sich bitte an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Kein Telefongespräch möglich

Verbindung abgehackt, fällt aus Keine Wahl möglich Wahlverfahren falsch eingestellt (siehe Kapitel 8.2.4). Das System reagiert nicht mehr oder befindet sich in einem undefinierten Zustand. Die Ladekontrollleuchte leuchtet nicht.

Im Display blinkt nach ein paar Stunden das Batterie-Symbol. Display-Anzeige dunkel Verursacht durch direkte Sonnenbestrahlung, Mobilteil

Die Telefonleitung ist nicht korrekt angeschlossen oder gestört. Verwenden Sie nur das mitgelieferte Telefonkabel. Testen Sie mit einem anderen Telefon, ob Ihr Telefonanschluss in Ordnung ist. Das Steckernetzteil ist nicht eingesteckt oder es liegt ein totaler Stromausfall vor. Die aufladbaren Standard-Akkus sind leer oder defekt. Sie haben sich zu weit von der Basisstation entfernt. Sie haben sich zu weit von der Basisstation entfernt. Falscher Aufstellungsort der Basisstation.

Setzen Sie alle Funktionen in den Werkszustand zurück. Ziehen Sie vorher kurzzeitig das Steckernetzteil aus der Steckdose. Werkseinstellung siehe Kapitel 8.2.5. Stellen Sie das Mobilteil richtig auf die Basisstation, reinigen Sie die Kontaktflächen am Mobilteil und an der Basisstation mit einem weichen, trockenen Tuch. Legen Sie das Mobilteil für 16 Stunden auf die Basisstation. Hilft dies nicht, erneuern Sie die aufladbaren Standard-Akkus .

abkühlen lassen.

- Wichtige Informationen -

11 Wichtige Informationen

11.1 Technische Daten

Standard DECT-GAP Kanalzahl 120 Kanäle zwischen 1880 bis 1990 MHz Stromversorgung Basisstation 220/230V, 50 Hz Reichweite Innen bis zu 50m Reichweite Aussen bis zu 300m Standby bis zu 110 Stunden Max. Gesprächsdauer bis zu 8 Stunden Aufladbare Standard-Akkus 2 x 1,2V/650mAh, Typ AAA Wählverfahren MFV oder IWV Zulässige Umgebungstemperatur 10°C bis 30°C Zulässige relative Luftfeuchtigkeit 20 bis 75% Signaltastenfunktion 100ms oder 300ms

11.2 Telefonkabel austauschen

Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand der folgenden Zeichnung das passende Kabel bei Ihrem Händler.

F-Codierung - IMPORT Standard

TAE -F

1 2 3 4 5 6

Rj11 6/4

1 2 3 4 5 6

1234

- Wichtige Informationen -

11.3 Garantie

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Diese Garantie gilt nicht für die in den Produkten verwendeten Standard-Akkus oder Akkupacks.

Garantiebedingungen:

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

11.4 Konformitätserklärung/CE-Zeichen

Das Telefon stimmt mit den grundlegenden Anforderungen der R&TTE-Directive „1999/5/EC“ überein. Dies wird durch das CE-Zeichen bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de.

0681

- Contents -

1 General Information................................................................................... 33

2 User controls .............................................................................................35

3 Setting up................................................................................................... 36

3.1 Safety information ................................................................................................... 36

3.2 Check contents of pack........................................................................................... 36

3.3 Connecting the base station.................................................................................... 36

3.4 Fitting standard batteries......................................................................................... 36

3.5 Charging the standard batteries .............................................................................. 37

3.6 Tone (TD) or pulse (PD) dialling.............................................................................. 37

4 Operation.................................................................................................... 38

4.1 The display .............................................................................................................. 38

4.2 Receiving calls ........................................................................................................ 38

4.3 Making calls............................................................................................................. 39

4.4 Handsfree facility..................................................................................................... 39

4.5 Dialling stored numbers from the phone book......................................................... 39

4.6 Call duration display................................................................................................ 39

4.7 Adjusting the receiver volume ................................................................................. 40

4.8 Redial facility ........................................................................................................... 40

4.9 Muting the microphone in the handset .................................................................... 41

4.10 Keypad lock............................................................................................................. 41

4.11 Switching off the ring tone ....................................................................................... 41

4.12 Range information ................................................................................................... 41

4.13 Temporary tone dialling........................................................................................... 42

4.14 Paging from the base station to the handset........................................................... 42

5 The phone book.........................................................................................43

5.1 Entering numbers in the phone book ...................................................................... 43

5.2 Changing numbers stored in the phone book ......................................................... 44

5.3 Deleting stored numbers from the phone book ....................................................... 45

5.4 Deleting the entire phone book ............................................................................... 45

6 Caller display (CLIP).................................................................................. 46

6.1 The caller list ........................................................................................................... 46

6.2 Storing telephone numbers from the Caller List in the phone book ........................ 47

6.3 Deleting individual telephone numbers from the caller list ...................................... 47

6.4 Deleting the entire Caller List .................................................................................. 47

7 T-NET mode / Private exchanges ............................................................. 48

7.1 "R" Button on private exchanges............................................................................. 48

7.2 "R" Button and the DEUTSCHE TELEKOM T-Net.................................................. 48

7.3 Using Pause ............................................................................................................ 48

8 Special functions.......................................................................................49

8.1 Setting the ring tones on the mobile unit and the base station ............................... 49

8.2 Settings for the mobile unit and the base station .................................................... 50

8.2.1 Switching the button click on or off.............................................................................. 50

8.2.2 Turning the display lighting on or off........................................................................... 50

8.2.3 Setting the FLASH time .............................................................................................. 50

8.2.4 Tone (TD) or pulse (PD) dialling ................................................................................. 51

8.2.5 Restoring factory settings........................................................................................... 51

8.3 Setting the display language ................................................................................... 51

8.4 Menu structure ........................................................................................................ 52

- Contents -

9 Multiple mobile units.................................................................................53

9.1 Logging on and logging off mobile units.................................................................. 53

9.1.1 Logging on DECT3300 mobile units ........................................................................... 53

9.1.2 Logging on other DECT-GAP telephones to the base station ..................................... 53

9.1.3 Logging off mobile units.............................................................................................. 54

9.1.4 Changing the PIN code............................................................................................... 54

9.2 Making an internal call............................................................................................. 55

9.3 Connecting external calls to another mobile unit..................................................... 55

9.4 Holding conference calls ......................................................................................... 55

10 Troubleshooting ........................................................................................56

11 Important information ............................................................................... 57

11.1 Technical data ......................................................................................................... 57

11.2 Changing the telephone cable................................................................................. 57

11.3 Warranty.................................................................................................................. 58

11.4 Declaration of Conformity/CE mark......................................................................... 58

- General information -

1 General Information

Please read these operating instructions carefully. If you should have any questions, please contact our Service Department on the Hotline number 0180 5 00 13 88. Under no circumstances open the unit yourself and do not try to carry out your own repairs. For any claims under the warranty, please refer to your dealer.

Intended use - This telephone has been designed for use on an analogue telephone line (PSTN) within Germany. However, no guarantee can be accepted for trouble-free operation on all telecommunications terminal equipment connections due to the differences between the different telecommunications network operators. The telephone requires a TAE socket with F/N coding in common with other plug-in units such as fax machines, answering machines or modems. Connect the telephone cable to the phone socket intended for the purpose only. Do not change the plug on the connecting cable.

Power failure - If the power should fail, it will not be possible to make calls using the telephone. Keep a cord-connected phone handy, which works without an external power supply, for possible emergencies.

Position - There must be a 230 Volt mains socket near to where the telephone is positioned. Do not set up the base station in the immediate vicinity of other electrical equipment such as microwaves or hi-fi systems, as this may result in mutual interference. The location has a decisive influence on the trouble-free operation of the telephone.

Place the base station on a flat and non-slip surface. The feet of the base station do not normally leave any marks on the surface. However, due to the large number of varnishes and surfaces in use, it may not be possible to prevent marks occurring on the surface due to the feet of the unit.

Do not use the handset in areas where there is a risk of explosion.

Excessive exposure to smoke, dust, vibrations, chemicals, moisture, heat or the direct rays of the sun must be avoided.

Power supply - Use only the AUDIOLINE plug-in power supply provided, as other power supplies could damage the telephone. There is a risk to life if the power supply is opened and not disconnected from the mains.

Standard rechargeable batteries - do not use any other rechargeable batteries or battery packs. These could possibly cause a short circuit. When changing batteries, always use standard batteries, Type AAA 1.2V 650mAh. Do not throw standard batteries into the fire or immerse in water. Do not dispose of old or defective standard batteries with the normal household waste.

The maximum standby and talk times quoted are applicable for the standard rechargeable batteries supplied under optimum conditions. Ambient temperature, charging cycle and other external factors, such as the radio loading in the area of use, can considerably reduce the operating times. Furthermore, the charging capacity is reduced for technical reasons during use or when stored at very high or low temperatures.

- General information -

Charging the handset - It is normal for the handset to become warm when charging and is not dangerous. Do not use other manufacturer's charging equipment for charging the handset, as otherwise damage could occur.

Private exchanges - The telephone can also be connected to a private exchange. You can find out from the dealer from whom the equipment was purchased whether your telephone will work on your private exchange without any problems. Due to the large number of different private exchanges, it is not possible to guarantee this function.

Information regarding medical equipment - The telephone works with a very low transmission power. This low transmission power prevents any risk to health according to the current state of research and technology. However, it has been shown that portable telephones can interfere with medical equipment when switched on. Therefore, please maintain a distance of at least one metre from medical equipment.

Disposal - If the useful life of the standard batteries or the complete equipment has expired, please dispose of these carefully in accordance with the statutory requirements and in a manner friendly to the environment.

Temperature and Ambient Conditions - The telephone is designed for use in protected rooms with a temperature range of 10 °C to 30 °C. The base station must not be installed in damp rooms such as a bathroom or laundry room. Avoid proximity to sources of heat such as radiators and do not expose the unit to direct sunlight.

Cleaning and care - The surface of the case can be cleaned with a soft, dry, lint-free cloth. Never use cleaning agents, particularly aggressive solvents. No attention is necessary apart from cleaning the case occasionally. The rubber feet of the base station are not resistant to all cleaning agents. The manufacturer can therefore not accept any liability for possible damage to furniture or the like.

- User controls -

2 User controls

Handset

1 Menu button/Selection button 2 End call/Exit menu 3 OK button/Redial 4 Caller list /Selection button 5 Keylock/Pause 6 Mute button/Delete 7 R signal button 8 Internal and conference calls 9 Ring tone on-off 10 Phone book 11 Call button/handsfree

Base station

1 Call indicator 2 Charge monitoring lamp 3 PAGE button

- Setting up -

3 Setting up

3.1 Safety information

NOTE: Before setting up, it is essential that you read the Safety Information at the beginning

of this operating manual.

3.2 Check contents of pack

The following items are supplied: one base station one mains cable one handset two standard batteries one telephone connecting cable one instruction manual

3.3 Connecting the base station

Position the telephone near to your telephone connection socket and to a mains socket.

1. Insert the plug of the power supply into the socket on the backside of the base station and plug the power supply into a properly installed 230 V mains socket. The plug-in power supply for the base station must always be connected. For safety reasons, use only the plug-in mains power supply provided.

2. Connect the telephone cable supplied to the telephone socket and the telephone jack on the backside of the base station. Use only the new telephone cable provided.

3.4 Fitting standard batteries

To fit the standard rechargeable batteries supplied into the handset, press on the upper edge of the battery compartment and slide it downwards. Now insert the batteries taking care to ensure that the polarity is correct. Close the battery compartment cover.

Important note: Place the handset in the base station with the display to the front for at least 16 hours. The telephone may malfunction if the batteries are not properly charged.

The charging light on the base station will come on.

AAA

- Setting up -

3.5 Charging the standard batteries

The rechargeable batteries for your telephone have a stand-by time of max. 110 hours at room temperature and a maximum talk time of up to 8 hours.

The current battery capacity is shown in the display.

Full Half Low

If the battery capacity is too low, you will see a display message. To charge the batteries, place the handset in the base station with the display to the front.

3.6 Tone (TD) or pulse (PD) dialling

This trend-setting feature enables you to use your telephone both on analogue exchanges (Pulse Dialling/PD) and on digital exchanges (Tone Dialling/TD). The unit is set in the factory to Tone Dialling (TD). If your telephone does not work on your exchange, you can find out under Section 8.2.4 how to set up your telephone for pulse dialling (PD).

- Operation -

4 Operation

4.1 The display

In addition, the main functions are shown in the display by means of various symbols. The display is provided with an automatic backlight, which illuminates the display for ca. 10 seconds every time a button is pressed.

You are making a call.

Microphone is switched off during a call

There are new calls stored in the caller list (CLID).

The phone book is being used.

Hands free mode is on.

The ring tone is switched off.

The connection to the base station is satisfactory.

The number is longer than 12 digits.

4.2 Receiving calls

When a call arrives, the ringing tone sounds on the handset and on the base station. Take

the handset from the bae station or press the call button connection will be made. The call indicator on the base station will lit during the call.

To end the call, replace the handset in the base station or press the button handset.

Notes:

- If you press when the phone is ringing, the handset ringer will be turned off for this

incoming call.

- Please refer to Chapter 6 for information on how to show the caller's number in the display.

on the handset and the

on the

- Operation -

4.3 Making calls

1. Enter the required telephone number with a maximum of 20 digits using the number pad. As the display is only capable of showing 12 digits, in the case of longer phone numbers only the last 12 digits are displayed.

Note: If you have entered a number incorrectly, you can delete the number by repeatedly pressing the button. The number is completely deleted by pressing the button for a long time.

2. Press the call button and the required connection will be made.

Note: You can also get a dialling tone by first pressing the call button . On entering the digits of your required phone number, your telephone will dial the number directly. With this method of making a call, it is not possible to correct individual digits in the number in the manner described above.

4.4 Handsfree facility

Press the call button during a call. You will now hear the person you are speaking to over the loudspeaker in the handset.

Press the call button

again to switch off the handsfree facility.

4.5 Dialling stored numbers from the phone book

After you have stored a few phone numbers, you can call these up very quickly and easily.

1. Press the phone book button . The display will now show the first number stored in alphabetical order.

2. You can now select all of the stored numbers with the and buttons. To choose a phone number directly alphabetically, press the appropriate letter. Pressing

will show the number of the record.

3. Now press the call button and the telephone number displayed will be automatically dialled.

4.6 Call duration display

The call duration in minutes and seconds is shown in the display during a call. Ten seconds after dialling, the display will switch from showing the number dialled to showing the duration of the call. The call duration will still be retained in the display for a few seconds after the call has been ended.

- Operation -

4.7 Adjusting the receiver volume

If the receiver volume is too quiet or too loud for you, you can change this to suit your requirements.

You can adjust the volume in three steps during a call by means of the buttons.

and

4.8 Redial facility

You can use the redial facility if the person called is engaged or does not reply. Your telephone remembers the last five numbers dialled.

1. Press the button and the last phone number dialled will be shown in the display.

2. Further redial numbers can now be selected using the and buttons.

3. Now press the call button and the telephone number displayed will be automatically dialled.

Note: If the redial number is stored in the phone book, the name will automatically appear in the display instead of the phone number.

Deleting redial numbers

To delete an individual number from the redial list, proceed as follows:

1. Press the button and select the redial number that is to be deleted by means of

the and buttons.

2. Press the button and the display will show DELETE?.

3. Confirm with the menu button and the telephone number will be deleted from the

redial list.

Deleting all redial numbers

To delete all numbers from the redial list, proceed as follows:

1. Press the button.

2. Hold the button pressed until DEL ALL? appears in the display.

3. Confirm with the menu button and the telephone number will be deleted from the

redial list.

- Operation -

4.9 Muting the microphone in the handset

You can turn off the handset microphone during a call by using the button. It is thus possible to speak without the other person hearing you. The loudspeaker in the handset remains switched on and you can continue to hear the other person.

1. Press the button once during a call. The message will appear in the display.

2. To switch the microphone on again, press the button once more. The message

will go off and you can continue the call as normal.

4.10 Keypad lock

If you frequently carry the handset with you, you can lock the keypad so that buttons are not pressed unintentionally. Incoming calls can be received as normal when the keypad lock is switched on.

Activating the keypad lock

Press the in the display.

Deactivating the keypad lock

To deactivate the keypad lock, press the

4.11 Switching off the ring tone

If at any time you do not want to be disturbed, you can turn off the ring tone on the handset.

Switching off the ring tone

button on the handset for three seconds. The message LOCKED will appear

button twice.

Press and hold the Incoming calls will now only be signalled at the base station and no longer at the handset.

Switching on the ring tone again

Press and hold the off.

button for 2 seconds. The symbol will appear in the display.

button again for 2 seconds. The symbol in the display will go

4.12 Range information

The range of the handset is ca. 50 metres in closed rooms and ca. 300 metres outdoors.

When there is a good contact with the base station, the display.

If you are too far away from the base station, the signal. In this case, move nearer to the base station once more, as otherwise the call will be interrupted.

symbol will come on in the

symbol will flash and you hear a warn

- Operation -

4.13 Temporary tone dialling

If you can only use your telephone in Pulse Dialling mode, you do not have to forego the facilities of Tone Dialling (e.g. interrogating an answering machine). You can change

temporarily to Tone Dialling during a call. Press the dialling will be reselected at the end of the call.

4.14 Paging from the base station to the handset

If you cannot remember where you have left the handset, press the button on the base station. You will hear the handset audible signals for 30 seconds and thus be able to find it again easily. You can cancel the audible signals earlier by pressing any button on the

handset or the

button on the base station.

button for one second. PULSE

- Phone book -

5 The phone book

30 numbers including a name can be stored in the phone book. The maximum length for a number is 20 characters.

5.1 Entering numbers in the phone book

1. Press the menu button . The display shows the message PHONE BK.

2. Press the button. The display shows the message ADD.

3. Confirm again with the button. The display shows the message NAME?.

4. Now enter the associated name (max. 8 letters) using the number pad. You will find information on how to enter names in the next section.

5. Confirm the name with the button. The display will show the message NUMBER?.

6. Enter the required telephone number using the number pad.

7. Confirm again with the button. The display will again show the message ADD.

8. If you want to enter more numbers proceed as under Item 3. Exit the entry mode by

holding the button pressed.

Notes on the phone book:

- Always enter the dialling code for all phone numbers so that the telephone can also

associate incoming local calls with a phone book entry.

- If the capacity of 30 numbers has been reached, the next time you try to store a number

the display will show an appropriate message. In order to recreate more space, other numbers must be deleted first.

How to enter names

The number keys are also printed with letters for entering names. By repeatedly pressing the appropriate button, upper case letters as well as numbers can be entered.

Example: You want to enter the name "Peter". Press: 1 x button 7, 2 x button 3, 1 x button 8, 2 x button 3, 3 x button 7

- To enter a space, press the n button once.

- To enter the same letter twice, press the appropriate letter and then wait until the cursor

automatically jumps to the next position.

- Incorrect entries can be deleted with the

button.

- Phone book -

5.2 Changing numbers stored in the phone book

1. Press the menu button . The display shows the message PHONE BK.

2. Press the button. The display will show ADD.

3. Now press the button. The display will show EDIT.

4. Confirm again with the button. The display will now show the stored numbers in alphabetical order.

5. Now choose the number that you want to change using the and buttons.

6. Confirm the selection with the button. In turn, the display will show the name. In addition, the last letter will flash.

7. Now change the name using the number pad. You will find information on entering names in Chapter 5.1.

8. After you have completed the required changes, confirm again with the button. The display will now show the number.

9. Now change the number using the number pad. The individual digits of the phone

number can be deleted by repeatedly pressing the button.

10. After you have completed the required changes, confirm again with the button. The display will show the message EDIT.

11. If you want to change more numbers proceed as under Item 4. Exit the programming

mode by holding the button pressed.

- Phone book -

5.3 Deleting stored numbers from the phone book

1. Press the menu button . The display shows the message PHONE BK.

2. Press the button. The display will show ADD.

3. Now press the button twice. The display will show DELETE.

4. Confirm with the button.

5. Now choose the number that you want to delete using the and buttons.

6. After you have found the required number, confirm with the button and the display will show the stored number.

7. Confirm again with the button and the display will show DELETE?.

8. Confirm again with the button and the phone book entry will be deleted. The

delete procedure is cancelled by holding the button pressed.

9. When you have deleted the number, the message DELETE will appear in the display. If you want to delete more numbers, proceed as under Item 4. Exit the delete mode

by holding the button pressed.

5.4 Deleting the entire phone book

1. Press the menu button . The display shows the message PHONE BK.

2. Press the button. The display will show ADD.

3. Now press the button. The display will show DEL ALL.

4. Confirm with the button and the display will show DEL ALL?.

5. Confirm again with the button and the phone book will be deleted. The delete

procedure is cancelled by holding the button pressed.

6. Exit the delete mode by holding the button pressed.

- Caller display CLIP -

6 Caller display (CLIP)

In the case of incoming calls, you can see who is calling you by means of the caller display facility. If this function is available on your telephone, the display will show you the caller's telephone number when the telephone rings. If the caller has blocked the sending of his number, it will not be possible to display the number. If you have stored this number in your phone book, the name will be displayed instead of the phone number.

A total of 20 phone numbers are stored in a caller list so that you will not miss any calls even in your absence. When the list is full, the oldest number is always deleted from the list.

If new numbers are stored in the list during your absence, the display.

NOTE: Caller display is an optional service from your telephone provider. Your telephone will show the number in the display if your telephone provider offers this service. The display of date and time is not transmitted by all telephone service providers. Please ask your telephone provider for further information. Furthermore, transmission of the phone number and also the date and time is not possible with many private exchanges.

6.1 The caller list

To view the phone numbers on the caller list, please proceed as follows:

1. Press the button and the last phone number received will be shown in the

display. If the caller list is empty, the display will show the message EMPTY.

2. Further numbers in the caller list can now be selected by means of the and

buttons. If there are no more phone numbers available, you will hear a signal tone. Two symbols in the display will tell you whether the entry in the caller list has already been viewed and whether the caller has called several times.

symbol will appear in the

=> The number has not yet been viewed.

=> The caller has called several times.

Note: Information can be obtained by means of the button.

- If the phone number is longer than 12 digits, the remaining numbers will be displayed.

- Displays the number when the name of the caller is already stored in the phone book.

- Displays the date and time if this information was transmitted by the caller.

- You can return to the list using the and buttons.

3. If you want to call back a number on the caller list directly, simply press the call

button and the number will be dialled immediately.

4. Exit the caller list by holding the button pressed.

- Caller display CLIP -

6.2 Storing telephone numbers from the Caller List in the phone book

A phone number stored in the caller list can be saved directly to the phone book.

1. Press the button and the last phone number received will be shown in the display.

2. Now select the telephone number from the caller list that you want to put into the

phone book by using the and buttons.

3. Press the button. The display will show the message NAME?.

4. Now enter the associated name (max. 8 letters) using the number pad.

5. Again confirm with the button and the number will be shown in the display once more.

6. Again confirm with the menu button and the number will be stored in the phone book.

Note: When the telephone number has been stored with a name in the phone book, the name that has been entered will appear in the caller list instead of the phone number.

6.3 Deleting individual telephone numbers from the caller list

1. Press the button and select the phone number in the caller list that you want to delete.

2. Press the button. The display shows the message DELETE?.

3. Again confirm with the button and the number will be deleted from the caller list

or you can exit the Delete mode by pressing and holding the button.

6.4 Deleting the entire Caller List

1. Press the button.

2. Hold the button pressed until the message DEL ALL? appears in the display.

3. Again confirm with the button in order to delete the caller list or you can exit the

Delete mode by pressing and holding the button.

- T-NET/Private exchanges -

7 T-NET mode / Private exchanges

You can use the "R" signal button on your telephone on private exchanges and when using DEUTSCHE TELEKOM's T-Net functions.

7.1 "R" Button on private exchanges

If you have connected your telephone to a private exchange, you can use all the facilities such as call transfer, automatic recall, etc. The "R" signal button gives you access to these facilities. The FLASH time "100ms" will be required on a private exchange (Adjustment, see

8.2.3). You can find out from the dealer from whom the equipment was purchased whether

your telephone will work on your private exchange without any problems.

7.2 "R" Button and the DEUTSCHE TELEKOM T-Net

Your AUDIOLINE telephone supports the most important DEUTSCHE TELEKOM added value functions (e.g. brokering, call waiting, three-way conference, etc.). The T-Net works using the "FLASH 300ms" setting. (Adjustment, see 8.2.3). Please contact DEUTSCHE TELEKOM to gain access to T-Net functions.

7.3 Using Pause

With private exchanges, it is necessary to dial a certain number (e.g. "9" or "0") in order to obtain a dialling tone for an outside line on the extension. With some, older private exchanges, it takes some time before the dialling tone can be heard. Especially for these private exchanges, an automatic pause can be inserted after connecting to the outside line so that you can dial directly without waiting for the dialling tone.

Entering a pause when dialling manually

Press the actual telephone number. The symbol P will appear in the display. After connecting to an outside line your telephone will wait for 3 seconds before dialling the actual telephone number.

button once for 3 seconds between the number for the outside line and the

The pause can also be saved with numbers in the phone book.

- Special functions -

8 Special functions

All further programming functions can be accessed by means of a very user-friendly menu. Here are a few general instructions to help you find your way around the menu:

Programming is started by means of the

You can find the required level using the and buttons.

This level is opened using the button.

In turn, you can find the required function using the and buttons and again confirm

with the menu button

You can go back one level each time by pressing the button.

Each save procedure will be cancelled automatically if no input is made within 30 seconds.

You can leave programming mode at any time without making any changes by pressing

and holding the

You will find a complete overview of the menu in Chapter 8.4.

button.

8.1 Setting the ring tones on the mobile unit and the base station

Different ring tones and corresponding volume levels can be set on your mobile unit and on the base station. The mobile unit and the base station can respond with 9 different ring tones when a call comes through. At the same time, there are 8 polyphone melodies available for the mobile unit.

If at any time you do not want to be disturbed, you can also turn off the ring tone on the base station or the mobile unit altogether.

1. Press the menu button .

2. Select the RINGER menu with and and confirm with .

3. Now select whether you want to change the ring tones on the HANDSET or on the

BASE station with and . Select and confirm with .

4. Now select whether you want to change the MELODY or the VOLUME with

and . Select and confirm with .

5. Select the required ring tone or volume with and and confirm with .

6. Now select further menu functions or exit the menu by pressing and holding the

button.

- Special functions -

8.2 Settings for the mobile unit and the base station

8.2.1 Switching the button click on or off

Each time a button on the mobile unit is pressed, this is confirmed with a short signal tone (button click). This short signal tone can be switched on or off.

1. Press the menu button .

2. Select the SETTINGS menu with and and confirm with .

3. Confirm the KEY TONE function with .

4. Switch the button click on or off with and and confirm with .

5. Now select further menu functions or exit the menu by pressing and holding the

button.

8.2.2 Turning the display lighting on or off.

The display is equipped with background lighting, which illuminates the display while the unit is in use. This background lighting can be switched on or off.

1. Press the menu button .

2. Select the SETTINGS menu with and and confirm with .

3. Select the BACKLIT function with and and confirm with .

4. Switch the background lighting on or off with and and confirm with .

5. Now select further menu functions or exit the menu by pressing and holding the

button.

8.2.3 Setting the FLASH time

As you have already seen in Chapter 7, you can set two FLASH times with 100ms or 300ms.

1. Press the menu button .

2. Select the SETTINGS menu with and and confirm with .

3. Select the RECALL function with and and confirm with .

4. Select the flash time RECALL 1 (100ms) or RECALL 2 (300ms) with and

and confirm with .

5. Exit the entry mode by holding the button pressed.

- Special functions -

8.2.4 Tone (TD) or pulse (PD) dialling

This feature enables you to use your telephone both on analogue exchanges (PD) and on the new digital exchanges (TD). The factory setting is TONE dialling.

1. Press the menu button .

2. Select the SETTINGS menu with and and confirm with .

3. Select the DIALMODE function with and and confirm with .

4. Select the required dialling mode TONE or PULSE with and and confirm

with .

5. Now select further menu functions or exit the menu by pressing and holding the

button.

8.2.5 Restoring factory settings

The mobile unit and the base station are reset to the factory settings using this function.

Factory settings:

Language: German Ring tone: 1 Light On Ring tone volume, mobile unit: 3 Button click: On Ring tone, base: 1 Receiver volume: Medium Ring tone volume, base: 3 Dialling mode: Tone dialling FLASH time: FLASH 1 = 100ms

1. Press the menu button .

2. Select the SETTINGS menu with and and confirm with .

3. Select the RESET function with and and confirm with . The message RESET? will appear.

4. Confirm with the button.

5. After a short time, the factory settings will be restored. The display will indicate the ready mode once more.

8.3 Setting the display language

The display messages can be set up in German and English.

1. Press the menu button .

2. Select the LANGUAGE menu with and and confirm with .

3. Select a language with and and confirm with .

4. Now select further menu functions or exit the menu by pressing and holding the

button.

8.4 Menu structure

- Special functions -

Phone BK

Ringer

Settings

Language

Add

Edit

Delete

Del all

Melody

Volume

Handset

Base

Melody

Volume

Key Tone

Backlit

Recall

Dialmode Register

Del HS

Pin Code

Reset

Deutsch

English

- Multiple mobile units -

9 Multiple mobile units

One additional mobile unit can be logged onto your base station. Note: AUDIOLINE mobile units and also mobile units from other manufacturers can be

integrated into the telephone system by means of the internationally adopted GAP standard. In the same way, you can use an AUDIOLINE mobile unit on base stations from other manufacturers, as long as these units work using the GAP standard.

When you use two mobile units, you will have the following options:

- Internal calls between mobile units.

- External calls can be forwarded between mobile units.

- Incoming external calls are signalled on all mobile units.

Note: If another mobile unit is already using the external line, it will not be possible to make a further external call.

9.1 Logging on and logging off mobile units

9.1.1 Logging on DECT3300 mobile units

1. Press and hold the page button on the base station for 3 seconds until you hear two signal tones. Now log on the new mobile unit to the base station within 90 seconds.

2. Press the button on the mobile unit.

3. Select the SETTINGS menu with and and confirm with .

4. Select the REGISTER menu with and and confirm with .

5. Now enter the PIN code for the base station using the number pad (factory setting

0 0 0 0) and confirm with .

6. A search will now be carried out for the base station and after a few seconds you will hear a signal tone. The mobile unit is now logged on and can be used for external and internal calls.

7. An internal number will now be automatically assigned to the mobile unit. The mobile unit that has already been logged on has the internal number 1. The second mobile unit to be logged on is given the internal number 2. These internal numbers are shown in the right of the display next to the name.

9.1.2 Logging on other DECT-GAP telephones to the base station

In order to log on a DECT-GAP mobile unit from another manufacturer, follow the

instructions in the other supplier's operating manual and then press the base station for 3 seconds. Use the PIN-Code 0 0 0 0 to log on (factory setting).

button on the

- Multiple mobile units -

9.1.3 Logging off mobile units

A mobile unit can only be logged off using another mobile unit that is still logged-on. It is therefore not possible to carry out the logging-off procedure using the mobile unit that is to be logged off.

1. Press the button on the mobile unit.

2. Select the SETTINGS menu with and and confirm with .

3. Select the DEL HS menu with and and confirm with .

4. Now select the number 1 or 2 of the mobile unit to be logged off and confirm with the

button.

5. Now enter the current four-digit PIN code using the number pad (factory setting

0 0 0 0) and confirm with . You can abort the process by pressing the button. If the logging-off is successful, after a few seconds you will hear a signal tone. The mobile unit is now logged off and can no longer be used for external and internal calls.

9.1.4 Changing the PIN code

The logging on and logging off of mobile units is protected against unauthorised use by means of a PIN code. The PIN code consists of four numbers. As supplied, the PIN code is set to "0000". To change the PIN code, proceed as follows:

1. Press the menu button .

2. Select the SETTINGS menu with and and confirm with .

3. Select the PIN CODE menu with and and confirm with .

4. Now enter the current four-digit PIN code using the number pad (factory setting 0 0 0

0) and confirm with .

5. Now enter the new four-digit PIN code using the number pad and confirm with .

6. Now enter the new four-digit PIN code once more for confirmation and confirm with

7. Now select further menu functions or exit the menu by pressing and holding the button.

If the old PIN code is not entered correctly, the process will be aborted.

NOTE: If you should ever forget your PIN code, you will only be able to reset this with the help of our service hotline.

- Multiple mobile units -

9.2 Making an internal call

When you have connected multiple mobile units to a base station, you will be able to make internal calls.

To do this, press the

call is accepted with the call button If an external call comes in while you are making an internal call, you will hear a series of

short signal tones and you will see the number of the caller in the display, if this is available.

End the internal call and accept the external call by means of the mobile units.

button and then the number 1 or 2 of the required mobile unit. The

on the mobile unit called.

button on one of the

9.3 Connecting external calls to another mobile unit

If you have accepted an external call on one mobile unit, you can forward the external call to

the other mobile unit. To do this, press the required mobile unit.

If there should be no reply from the mobile unit called, you can take the call back with the

button.

After the internal call has been accepted at the other mobile unit, you have the following options:

A. Consultation / Brokering: You can now speak to the internal subscriber and return to

the external caller by pressing the internal call as many times as you like in this way.

B. Forward the call: The external call is forwarded to the mobile unit called by pressing the

button

on the first mobile unit.

button and then the number (1 or 2) of the

button. You can switch between the external and the

9.4 Holding conference calls

An external call can be connected to a further internal subscriber as a conference call. In this way, two mobile units can talk to the external caller simultaneously. Establish the required

connection with the external subscriber. To do this, press the button and then the number of the required second mobile unit.

When the second internal subscriber has accepted the call, hold the 2 seconds and all three subscribers will be connected together on a conference call.

During a conference call, you can put the external subscriber on hold with the

and then switch back again to the conference call with the

The conference call can be terminated by one of the internal subscribers hanging up.

button (press for 2 seconds).

button pressed for

button

- Troubleshooting -

10 Troubleshooting

If you have problems with your telephone, please check the following points first. For technical problems, you can also contact our hotline on Tel. 0180 5 00 13 88. For any claims under the warranty, please refer to your dealer. The warranty period is 2 years.

No calls possible The telephone line is not correctly connected or is faulty.

Connection is cut off or drops out Dialling not possible Dialling mode incorrectly set (see Chapter 8.2.4). The system no longer responds or is in an undefined state. The charging light does not come on.

The battery symbol flashes in the display after a few hours. Display dark Caused by direct sunlight, allow the mobile unit to cool down.

Use only the telephone cable provided. Test whether your telephone connection is in order by using another telephone. The power supply is not plugged in or there is a total power failure. The rechargeable standard batteries are flat or defective. You are too far away from the base station. You are too far away from the base station. Incorrect position for the base station.

Reset all functions to the factory settings. Before doing so, briefly remove the power supply from the socket. Factory settings see Chapter 8.2.5. Place the mobile unit properly on the base station, clean the contact surfaces on the handset and on the base station with a soft, dry cloth. Place the mobile unit on the base station for 16 hours. If this does not help, replace the rechargeable standard batteries.

- Important information -

11 Important information

11.1 Technical data

Standard DECT-GAP Number of channels 120 channels between 1880 and 1990 MHz Power supply Base station 220/230V, 50 Hz Range Indoors up to 50 m Range Outdoors up to 300 m Standby up to 110 hours Max. call duration up to 8 hours Standard rechargeable batteries 2 x 1.2V/650mAh, Type AAA Dialling method TD or PD Permissible ambient temperature 10°C to 30°C Permissible relative humidity 20 to 75% Signal button function 100ms or 300ms

11.2 Changing the telephone cable

If you have to replace your telephone cable, you can locate the appropriate cable at your dealer's with the help of the following diagram.

F-Codierung - IMPORT Standard

TAE -F 1 2 3 4 5 6

Rj11 6/4

1 2 3 4 5 6

1234

- Important information -

11.3 Warranty

AUDIOLINE units are manufactured and tested in accordance with the most up-to-date manufacturing procedures. Selected materials and highly developed technologies ensure trouble-free operation and long life. If, however, your unit should develop a fault within the warranty period, please contact the shop where you bought your AUDIOLINE unit, taking with you your purchase receipt. The warranty period is 24 months calculated from the day of purchase. This warranty is not applicable to the batteries or battery packs used in the various products.

Warranty conditions:

All defects, which are the result of material or manufacturing faults, will be rectified free of charge within the warranty period. Claims under the warranty shall not be considered if the equipment has been tampered with by the purchaser or third parties. Damage, which results from improper handling or use, incorrect positioning or storage, inappropriate connection or Installation and through Act of God or other external influences are not covered by the warranty. In the case of complaints, we reserve the right to repair or to replace the defective parts or to exchange the unit. Parts or units that have been exchanged shall become our property. Claims for damages shall not be entertained unless they relate to intention or gross negligence on the part of the manufacturer. In accordance with these conditions, all claims under the warranty shall be made exclusively to your dealer. Rights under the warranty can no longer be enforced after the expiry of two years from the purchase and handing over of our products.

11.4 Declaration of Conformity/CE mark

The telephone complies with the basic requirements of the R&TTE Directive "1999/5/EEC". This is confirmed by the CE mark.

For the complete Declaration of Conformity, please use the free download from our web site www.audioline.de.

0681

WICHTIGE GARANTIEHINWEISE

Die Garantiezeit für Ihr AUDIOLINE - Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN.

UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG, LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG ODER WENDEN SIE SICH AN UNSERE HOTLINE:

0180 5 00 13 88

AUDIOLINE GmbH

Neuss

Service Hotline 0180 5 00 13 88

Internet: www.audioline.de

E-mail: info@audioline.de

Audioline DECT 3300 Users Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
