Page 1
Bedienungsanleitung
VR-100+
Stand 07/2015
Page 2
Bedienungsanleitung Block VR-100+
Sehr geehrter Kunde!
Danke, dass Sie sich für dieses hochwertige Gerät entschieden haben.
Diese Bedienungsanleitung soll ihnen eine Übersicht darüber geben,
wie Sie Ihr Gerät bedienen können.
Sie erhalten Sicherheitsinformationen und werden darüber informiert, wie Sie ihr
Gerät am besten reinigen.
Die Sicherheits- und Bedienungsinformationen sind einzuhalten, damit das Produkt
langfristig und sicher funktioniert.
Bitte nehmen Sie sich einige Minuten Zeit, um die Bedienungsanleitung sorgfältig
durchzulesen.
Bewahren Sie diese Bedienungsanleitung gut auf, damit Sie bei einem Weiterverkauf
mitgegeben werden kann.
Bedingt durch Softwareupdates oder technische Weiterentwicklungen bei Drittherstellern (z. B. Apps) können Teile dieser Bedienungsanleitung aktualisiert werden. Bitte
besuchen Sie von Zeit zu Zeit unsere Webseite „www.audioblock.de“, um zu prüfen,
ob es neuere Bedienungsanleitungen zum Download gibt. Vergleichen Sie hierzu die
Standangabe auf dem Deckblatt mit der Angabe im Internet.
Inhaltsverzeichnis
Sicherheitshinweise ........................................................................................................................................... 04
Bedienelemente am Gerät .............................................................................................................................. 08
Anschlüsse am Gerät ........................................................................................................................................ 09
Die Fernbedienung .............................................................................................................................................10
Aufbau des Gerätes ............................................................................................................................................ 11
Systemeinstellungen .......................................................................................................................................... 11
Funktionen des Verstärkers ..............................................................................................................................12
Das UKW Radio ...................................................................................................................................................13
Das DAB+ Radio .................................................................................................................................................14
Die Bluetooth®-Funktion ...................................................................................................................................15
Rückwärtige Eingänge: Optisch, Coaxial, TV, Line-In, AUX ..................................................................16
Rückwärtige Eingänge: DVD, CD, Phono .................................................................................................... 17
Rückwärtige Ausgänge: Rec-Out ....................................................................................................................17
Frontale Ausgänge: Kopfhörer ........................................................................................................................17
Die Lautsprecheranschlüsse.............................................................................................................................17
Fehlermeldungen und Problembehebung (Allgemein) ..........................................................................18
P ege und Transport ..........................................................................................................................................19
Technische Daten ................................................................................................................................................ 19
Wenn Sie noch weitere Fragen zu Ihrem Gerät haben, nehmen Sie bitte Kontakt zu
einem autorisierten Fachhändler oder zu unserem Service-Center auf.
Im Falle eines Defektes, der durch Fehlbedienung, Missbrauch oder Nichtbeachten der
Bedienungsanleitung auftritt, bitten wir um Verständnis, dass die Garantie für diesen
Defekt erlischt.
Ebenfalls kann keine Haftung für Folgeschäden übernommen werden.
Dieses Produkt ist EMV zerti ziert und erfüllt alle Richtlinien und Anforderungen der
Europäischen Union.
CE und ROHS Dokumentationen liegen vor.
02 03
Page 3
Bedienungsanleitung Block VR-100+
Sicherheitshinweise
Achtung: Um die Gefahr eines Stromschlages zu vermeiden, darf an diesem Gerät keine Veränderung vorgenommen werden! Das Öffnen des Gerätes sowie Veränderungen am Gerät dürfen
nur durch autorisierte Personen vorgenommen werden.
Wichtige Sicherheitshinweise:
– Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch.
– Dieses Gerät ist nur für den Gebrauch in geschlossenen Räumen vorgesehen.
– Dieses Gerät darf nur an einer dafür vorgesehenen Steckdose angeschlossen werden.
– Dieses Gerät darf keiner Feuchtigkeit ausgesetzt werden.
– Stellen Sie sicher, dass das Gerät frei steht.
– Stellen Sie sicher, dass das Gerät nicht in der Nähe einer Wärmequelle steht.
– Achten Sie darauf, dass das Anschlusskabel nicht beschädigt ist oder wird.
Informationen zur Entsorgung des Altgerätes:
Ihr Produkt ist aus qualitativ hochwertigen und wieder verwertbaren Materialien gebaut. Mit
diesem Zeichen erfüllt das Produkt die EU-Norm 2002/96/EC. Bitte entsorgen Sie Ihr Gerät
nicht im Hausmüll sondern an entsprechender Wertstoffsammlung. Sie sind verp ichtet elektronische Geräte, Zubehör und Verpackung in speziell dafür vorgesehenen und durch Schilder
gekennzeichnete Stellen abzugeben. Für nähere Informationen, wo Sie diese dafür vorgesehenen Stellen nden, wenden Sie sich bitte an Ihre Müllabfuhr. Bitte halten auch Sie sich an diese
Verordnung, um unseren Kindern eine besser Umwelt zu erhalten.
Sicherheitshinweise
Umgang mit Batterien
Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät
und Ihre Gesundheit zur Folge haben könnte.
Befolgen Sie folgende Hinweise:
– Halten Sie Kinder von Batterien fern.
– Sollten Batterien verschluckt worden sein, melden Sie dies sofort Ihrem Arzt.
– Laden Sie niemals Batterien (es sei denn, dies ist ausdrücklich angegeben).
– Entladen Sie Batterien niemals durch hohe Leistungsabgabe.
– Schließen Sie Batterien niemals kurz.
– Setzen Sie Batterien niemals übermäßiger Wärme wie Sonnenschein,
Feuer oder dergleichen aus!
– Zerlegen oder verformen Sie Batterien nicht. Ihre Hände oder Finger könnten verletzt werden
oder Batterie üssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen.
Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren
Wassers und informieren Sie umgehend Ihren Arzt.
– Vermeiden Sie starke Stöße und Erschütterungen.
– Vertauschen Sie niemals die Polarität.
Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind,
um Kurzschlüsse zu vermeiden.
– Reinigen Sie bei Bedarf Batterie- und Gerätekontakte vor dem Einlegen.
Das Gerät entspricht der EU-Norm (73/23/EEC)
und erfüllt die elektromagnetische Kompatibilität (89/336/EEC).
Das Blitz-Symbol soll den Benutzer vor nicht isolierten gefährlichen Spannungen im Gerätegehäuse warnen. Diese Spannung könnte groß genug sein, um Personen durch einen elektrischen
Schlag zu verletzen. Das Ausrufezeichen soll den Benutzer darauf aufmerksam machen, dass
die Beschreibung, die mit dem Gerät ausgeliefert wird, wichtige Bedienungs- und Wartungshinweise enthält.
04 05
– Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs.
Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen.
Darüber hinaus würde sich die schwächere Batterie zu stark entladen.
– Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
– Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum
nicht benutzt wird.
– Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien
des gleichen Typs. Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen,
wenn Sie Batterien lagern oder entsorgen wollen.
xxx
Page 4
Bedienungsanleitung Block VR-100+
Sicherheitshinweise
Elektrogeräte nicht in Kinderhand!
Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Halten Sie auch die
Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.
Sicheres Aufstellen
– Verwenden Sie das Gerät ausschließlich in trockenen Räumen.
– Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im
Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa zwei bis
drei Stunden, bevor Sie es in Betrieb nehmen.
– Stellen Sie das Gerät auf eine feste und ebene Ober äche.
– Stellen Sie das Gerät mit mindestens 10 cm Abstand zur Wand auf.
– Decken Sie vorhandene Belüftungsöffnungen nicht ab.
– Vermeiden Sie die Nähe von Wärmequellen, wie z. B. Heizkörpern,
oder Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.
– Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen, auf das Gerät.
– Stellen Sie das Gerät nicht auf emp ndliche Ober ächen.
Sicheres Anschließen
– Schließen Sie das Gerät nur an eine gut erreichbare und fachgerecht installierte Steckdose
mit 230 V ~ 50 Hz an.
– Der Netzstecker muss frei zugänglich sein, damit Sie das Gerät im Notfall einfach und
schnell vom Stromnetz trennen können.
– Verlegen Sie das Netzkabel so, dass niemand darüber stolpern oder darauf treten kann.
– Verwenden Sie keine Verlängerungskabel. Knicken oder quetschen Sie das Netzkabel nicht.
– Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose.
Sicherheitshinweise
Sicherer Gebrauch
– Ziehen Sie den Netzstecker aus der Steckdose und entfernen Sie das Antennenkabel vom
Gerät, wenn Sie das Gerät längere Zeit nicht benutzen oder wenn sich ein Gewitter nähert.
– Das Netzkabel darf während des Betriebs nicht um das Gerät gewickelt sein oder heiße
Ober ächen berühren.
– Lassen Sie keine Feuchtigkeit in das Gehäuse gelangen.
– Fassen Sie das Gerät, das Netzkabel und den Netzstecker nie mit nassen Händen an.
Es besteht die Gefahr eines elektrischen Schlags. Sollten Fremdkörper oder Flüssigkeit in das
Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose.
Lassen Sie das Gerät von quali ziertem Fachpersonal überprüfen, bevor Sie es wieder in
Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
– Benutzen Sie das Gerät nie, wenn es beschädigt ist, oder Sie Schäden am Netzkabel oder
Stecker feststellen. Ziehen Sie bei Beschädigungen des Geräts sofort den Stecker aus der
Steckdose.
– Öffnen Sie nie das Gerät. Wenden Sie sich im Störungsfall an unser Service-Center oder eine
andere geeignete Fachwerkstatt.
– Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1.
Betrachten Sie die LED nicht mit optischen Geräten.
06
Halten Sie das Gerät fern von Hitzequellen!
Sorgen Sie für genügend Luftzirkulation bei
dem Einbau in einem Rack!
Behandeln Sie das Stromkabel
stets mit Vorsicht!
Halten Sie das Gerät fern
von Feuchtigkeit!
Achten Sie darauf, dass keine
Gegenstände in das Gerät fallen!
Nehmen Sie das Gerät vom Netz,
wenn es lange Zeit nicht genutzt wird!
Achten Sie darauf, dass keine Sprays
oder Chemie an Ihr Gerät kommt!
Achten Sie darauf, dass Ihr
Gerät nicht abgedeckt wird!
Achten Sie darauf, dass das Gerät nur
von autorisierten Personen geöffnet wird!
07
xxx
Page 5
Bedienungsanleitung Block VR-100+

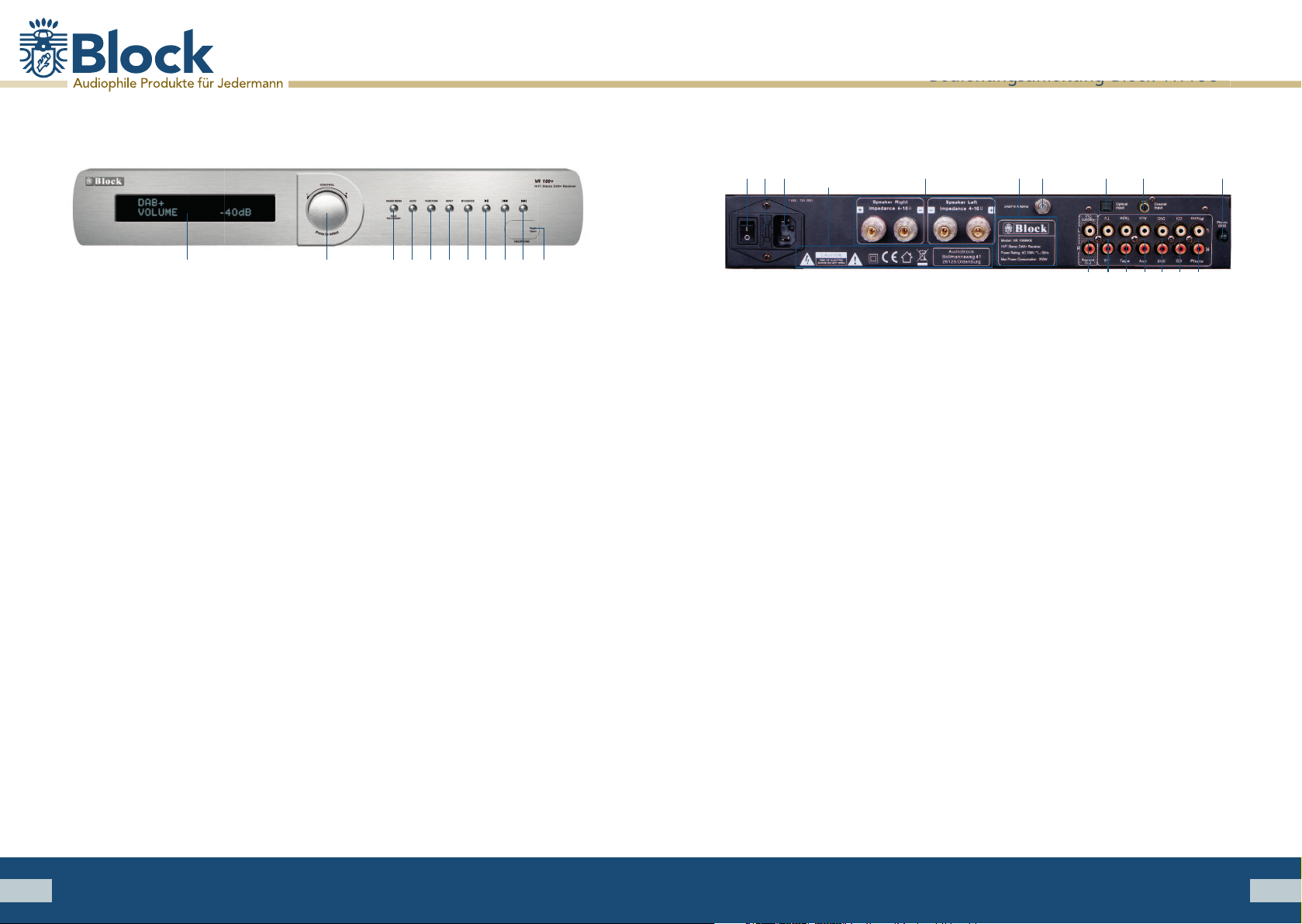

Bedienelemente am Gerät
1 2 3 4 5 6 7 8 9 10 11
1. Zweizeiliges LCD-Anzeigedisplay
- Erste Zeile: Art des Modus (DAB+ | FM | Bluetooth | TV | Line in | Aux | DVD | CD | Phono | Opt | Coax)
- Zeite Zeile: Lautstärke bzw. Zusatzinformationen zur jeweiligen Quelle, falls vorhanden.
2. Multifunktionsdrehknopf: Durch links /rechts Drehung wird die Lautstärke angehoben oder abgesenkt.
Im Radiomenu können durch Drücken die einzelnen Menuepunkte und Optionen bestätigt werden.
3. Taste „Radio Menu | Standby“: Kurzes Drücken im DAB+ oder FM-Modus öffnet das Radiomenu.
Langes Drücken schaltet das Gerät in den Standby oder aus dem Standby wieder an.
4. Taste „Auto“: Sucht den nächsten verfügbaren Sender im FM-Modus.
5. Taste „Funktion“: Aktiviert die Höhen-, Bass- und Balance-Einstellung.
Das jeweilige Einstellen der Werte erfolgt mit dem Multifunktionsdrehknopf.
6. Taste „Input“: Drücken Sie diese Taste so oft, bis die gewünschet Signalquelle im Display erscheint.
7. Taste „BT Device“: Das Gerät wechselt in den Bluetooth-Kopplungsmodus.
9. Taste „Abspielen | Pause“: Das gekoppelte Bluetooth-Gerät spielt oder pausiert ein Musikstück.
10. Taste „Zurück“: Vorherigen Titel im Bluetooth-Modus | Vorheriger Sender im Radio-Modus |
Vorheriger Menupunkt im Radiomenu
11. Taste „Vorwärts“: Nächster Titel im Bluetooth-Modus | Nächster Sender im Radio-Modus |
Nächster Menupunkt im Radiomenu
12. Kopfhörer-Ausgangsbuchse (hinter einer magnetischen Abdeckung)
Anschlüsse am Gerät
1 2 3 4 6 75 8 9 17
10 11 12 13 14 15 16
1. Ein- | Aus-Schalter
2. Sicherung T 2A | 250V
3. Anschluss für Stromkabel
4. Warnhinweise | Adresse des Herstellers
5. Lautsprecheranschlüsse
6. Modelbezeichnung
7. Antennenanschluss
8. Optischer Digitalausgang, SP/DIF bzw. Toslink
9. Coaxialer Digitalausgang, Cinch
10. Analoge Rec-Out Anschlüsse
11. Analoger TV-Anschluss
12. Analoger Tapedeck-Anschluss
13. Analoger AUX-Anschluss
14. Analoger DVD-Anschluss
15. Analoger CD-Anschluss
16. Analoger Plattenspieler-Anschluss (Phono)
17. Plattenspieler-Massekabel Anschluss (Phono-Ground)
08
08 09
09
xxx
Page 6
Bedienungsanleitung Block VR-100+

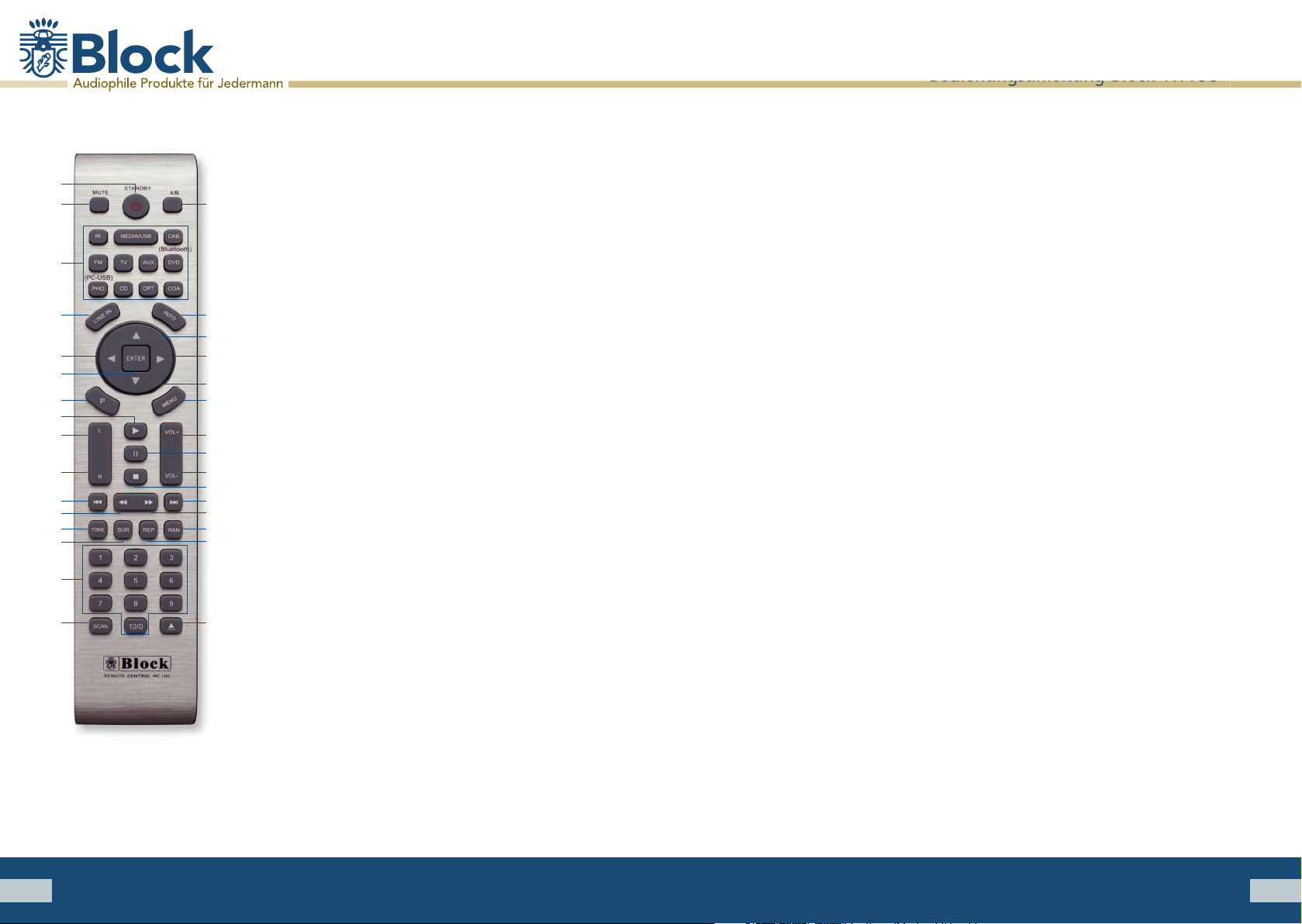

Die Fernbedienung
1
2
4
5
8
11
12
14
15
16
21
23
25
26
29
30 31
1. Standby Taste: Zum Ein- | Ausschalten des VR-100+
2. Mute Taste: Schaltet die Lautsprecherausgänge auf lautlos.
3. A | B Taste: Bei diesem Gerät ohne Funktion.
4. Betriebsarten-Auswahltasten:
3
- IR: Bei diesem Gerät ohne Funktion.
- Media | USB: Bei diesem Gerät ohne Funktion.
- DAB: Schaltet den VR-100+ in den DAB+ oder Bluetooth Empfangsmodus.
- FM: Schaltet den VR-100+ in den UKW Empfangsmodus.
- TV: Schaltet die Eingangsquelle auf den rückwärtigen TV Eingang.
- AUX: Schaltet die Eingangsquelle auf den rückwärtigen AUX Eingang.
- DVD: Schaltet die Eingangsquelle auf den rückwärtigen DVD Eingang.
- Phono: Schaltet die Eingangsquelle auf den rückwärtigen PHONO Eingang.
6
- CD: Schaltet die Eingangsquelle auf den rückwärtigen CD Eingang.
7
- OPT Taste: Schaltet die Eingangsquelle auf den rückwärtigen optischen Eingang.
9
- COA Taste: Schaltet die Eingangsquelle auf den rückwärtigen coaxialen Eingang.
5. Line-In Taste: Schaltet die Eingangsquelle auf den rückwärtigen LINE-IN Eingang.
6. Info Taste: Gibt zusätzliche Informationen zum Sender und der
10
Empfangsstärke im DAB+ und FM-Modus in der zweiten Zeile des Displays wieder.
13
7. Pfeil nach oben: Wechselt zum nächsten Sender oder Menupunkt.
8. Pfeil nach links: Wechselt zum vorherigen Sender oder Menupunkt.
17
9. Pfeil nach rechts: Wechselt zum nächsten Sender oder Menupunkt.
10. Pfeil nach unten: Wechselt zum vorherigen Sender oder Menupunkt.
19
11. Enter-Taste: Bestätigt die Auswahl eines Menupunktes.
18
12. P Taste: Vorher Drücken, um anschließend mit dem Nummernblock einen
20
gespeicherten Sender aufzurufen.
22
13. Menu Taste: Ruft im DAB+ oder FM-Modus die Menueinstellungen auf.
24
14. Wiedergabe Taste: Das gekoppelte Bluetooth-Gerät spielt ein Musikstück.
27
15. Balance Taste: Verschiebt die Lautsprecherbalance nach links
28
16. Balance Taste: Verschiebt die Lautsprecherbalance nach rechts
17. Volume + Taste: Erhöht die Lautstärke
18. Volume – Taste: Vermindert die Lautstärke
19. Pause Taste: Das gekoppelte Bluetooth-Gerät pausiert ein Musikstück.
20. Stopp Taste: Das gekoppelte Bluetooth-Gerät beendet das Abspielen.
21. Taste Zurück: Vorherigen Titel im Bluetooth-Modus
Sucht den vorherigen Sender im Frequenzband im FM-Modus.
12. Taste Vorwärts: Nächster Titel im Bluetooth-Modus
Sucht den nächsten Sender im Frequenzband im FM-Modus.
23. Schneller Rücklauf Taste: Spult im Musikstück zurück im Bluetooth-Modus.
Vorheriger Sender im DAB+ Modus.
24. Schneller Vorlauf Taste: Spult im Musikstück vor im Bluetooth-Modus.
Nächster Sender im DAB+ Modus.
25. Tone Taste: Tone Taste: Aktiviert die Höhen-, Bass- und Balance-Einstellung.
Das jeweilige Einstellen der Werte erfolgt mit den VOL- / VOL+ Tasten.
26. SUR Taste: Bei diesem Gerät ohne Funktion.
27. RAN Taste: Bei diesem Gerät ohne Funktion.
28. REP Taste: Bei diesem Gerät ohne Funktion.
29. 1 – 10 Taste: Wählt nach vorherigem Drücken der „P-Taste“ die einzelnen
Programmplätze der Sender im DAB+ und FM-Modus aus. Tasten lange Drücken,
um den aktuellen Sender auf einem der Programmspeicherplätze abzuspeichern.
30. SCAN Taste: Auswahl der gekoppelten Bluetooth Geräte.
31. Auswurftaste: Bei diesem Gerät ohne Funktion.
Aufbau des Gerätes
1. Schließen Sie die UKW/DAB+ Wurfantenne am Gerät an.
2. Wenn Sie zusätzliche Eingangsquellen wie z.B. vom Tapedeck, TV, DVD-Spieler oder
ähnliches anschließen möchten, verbinden Sie diese Geräte mit den entsprechenden
Eingangsbuchsen des VR-100+ mittels passender Kabel. Ihnen stehen hierfür an der
Rückseite sechs analoge Eingänge (TV, Line-In, AUX, DVD, CD und Phono) und zwei
digitale Eingänge (optisch und coaxial) zur Verfügung.
3. Wenn Sie mit einem externen Gerät Aufnahmen der Signalquellen Ihres VR-100+ machen
möchten, schließen Sie dieses Gerät bitte an die REC-OUT Buchsen an. Diese Buchsen
eignen sich auch, um beispielsweise ein Paar aktive Funklautsprecher für einen zweiten
Raum anzuschließen (Seite 11/Punkt 3). Dieser Ausgang gibt ein ungeregeltes Signal
(ohne Lautstärke- oder Tonregelung des VR-100+) weiter.
4. Schließen Sie Ihre Lautsprecher an. Lösen Sie dazu die Verschraubungen und klemmen Sie
die abisolierte Kabelenden des Lautsprecherkabels durch erneutes Verschrauben in die
Kontakte. Alternativ können Sie Lautsprecherkabel mit Bananensteckern verwenden.
Achten Sie unbedingt auf die richtige Polung von Plus (rot) und Minus (schwarz).
5. Schließen Sie das Netzkabel an eine Steckdose an und schalten Sie Ihre externen Geräte
und Ihren VR-100+ ein.
Systemeinstellungen
Schalten Sie das Gerät entweder in den Bluetooth-, DAB+ oder FM-Modus.
Drücken Sie anschließend auf Ihrer Fernbedienung die Taste „MENU“oder am Gerät die Taste
„RADIO MENU“ und wählen Sie den Punkt System mit Enter aus. Im folgenden Menu können
Sie folgende Einstellungen vornehmen:
Factory reset (Werkseinstellungen):
Das Auswählen und Bestätigen diese Punktes setzt alle Einstellungen auf den Werkszustand
zurück. Bitte nutzen Sie diese Funktion, wenn massive Problem mit dem Empfang oder der
allgemeinen Betriebssoftware des Gerätes auftreten. Sie sollten diese Funktion auch ausführen,
wenn Sie das Gerät einmal weiterverkaufen möchten. Ein Neustarten nach dem Ausführen der
Werkseinstellungen startet wieder den DAB+ Suchlauf.
Software-Upgrade:
Diese Funktion steht nur dem Werkskundendienst zur Verfügung. Sollten Sie diese Funktion
versehentlich ausgeführt haben, schalten Sie das Gerät bitte aus und wieder an.
SW-Version:
Das Auswählen und Bestätigen diese Punktes zeigt Ihnen die installierte Softwareversion.
10
11
xxx
Page 7
Bedienungsanleitung Block VR-100+
Funktionen des Verstärkers
Der VR-100+ ist mit einem hochwertigen Class-AB Verstärker mit einer Leistung von 2 x 50
Watt an 4 Ohm (RMS) ausgestattet. Mit folgenden Einstellungen können Sie das Klangbild
verändern:
Lautstärke: Mit den Tasten „VOL+“ und “VOL-“ auf Ihrer Fernbedienung oder mit dem Multifunktionsdrehknopf am Gerät können Sie die Gesamtlautstärke Ihres Systems verändern.
Bitte beachten Sie, dass bei verschiedenen Signalquellen bei gleicher Lautstärkeeinstellung
am VR-100+ unterschiedliche Raumlautstärken auftreten können. Dies ist kein Defekt, sondern
wird durch unterschiedliche Eingangspegel der angeschlossenen Signalquellen verursacht.
Balance: Mit den Tasten „L“ und „R“ auf Ihrer Fernbedienung können Sie die Balance zwischen
den beiden Lautsprechern verändern und somit den Klangmittelpunkt im Raum verschieben.
Bass: Drücken Sie die Taste „Tone“ auf der Fernbedienung so oft, bis im Display „Bass“ erscheint. Mit den Tasten „VOL+“ und “VOL-“ auf Ihrer Fernbedienung können Sie nun den Bass
anheben oder senken. Diese Funktion deaktiviert sich nach kurzer Zeit.
Höhen: Drücken Sie die Taste „Tone“ auf der Fernbedienung so oft, bis im Display „Treble“ erscheint. Mit den Tasten „VOL+“ und “VOL-“ auf Ihrer Fernbedienung können Sie nun die Höhen
anheben oder senken. Diese Funktion deaktiviert sich nach kurzer Zeit.
Bedienung am Gerät: Alternativ können Sie alle Funktionen auch am Gerät über die
„Function-Taste“ aufrufen. Drücken Sie diese so oft, bis der gewünschte Menupunkt erscheint
und verändern Sie den Wert mit dem Drehregler.
Zusätzlich können Sie hier über die Funktion „Load default“ den Verstärker auf die Grundeinstellungen zurücksetzen.
Taste Input: Drücken Sie diese Taste so oft, bis die gewünschet Signalquelle im Display
erscheint. Sie können alle internen Quellen (DAB+ | FM | Bluetooth) und alle externen Quellen
(TV | Line-In | AUX | DVD | CD | Phono | Optisch | coaxial) über diese auswählen.
Alternativ können Sie auf der Fernbedienung die gewünschte Signalquelle direkt auswählen.
Das UKW Radio (FM)
Sie können das UKW-Radio im VR-100+ sowohl mit der beiliegenden Kombiantenne für UKW- und
DAB+ Empfang, als auch mit einer Hausantenne oder einem Kabelanschluss* nutzen.
Das UKW Radio können sie sowohl mit der Fernbedienung, Taste „FM“, als auch am Gerät durch
mehrmaliges Drücken der Taste „INPUT“ aktivieren.
Erstes Einrichten:
1. Drücken Sie die Taste „AUTO“ am Gerät oder „Vorwärts“ auf Ihrer Fernbedienung.
Der Tuner sucht nun nach dem nächsten verfügbaren Sender.
2. Wenn Sie diesen Sender als Favoriten speichern möchten, drücken Sie nun kurz die P-Taste
und lange eine der Tasten im Nummernblock auf Ihrer Fernbedienung. Der Sender wird nun
dauerhaft auf dieser Taste gespeichert (Displayanzeige: „Preset stored“).
3. Wiederholen Sie die Schritte 1-2 so oft, bis Sie alle gewünschten Sender gespeichert haben
oder das Frequenzband einmal durchlaufen ist. Sie können bis zu 10 Sender speichern.
Im täglichen Betrieb:
1. Starten Sie das UKW-Radio mit der Taste „FM“ auf Ihrer Fernbedienung.
2. Über die Fernbedienung können Sie Ihre gespeicherten Sender jederzeit wieder abrufen.
Drücken Sie dazu kurz die Taste P und kurz die gewünschte Nummer auf dem
Nummernblock der Fernbedienung.
3. Das Radio verfügt über RDS, es werden aktuelle Informationen zum Programm wie z. B.
Titel, Genre etc. im Display angezeigt.
Durch ein- bis mehrmaliges Drücken der „Info“ Taste auf Ihrer Fernbedienung können Sie je
nach Sender weitere Informationen zum Programm oder der Empfangsqualität abrufen.
4. Mit der Taste „Menu“ auf der Fernbedienung oder „RADIO-MENU“ am Gerät können Sie
weitere Einstellungen zum UKW Empfang aufrufen. Nutzen Sie zum Navigieren auf der
Fernbedienung die Pfeiltasten und bestätigen Sie Ihre Auswahl immer mit „Enter“:
- Scan Settings: „Strong stations only“ (Nur starke Sender) | „All Stations“ (Alle Sender)
- Audio-Einstellungen: „Stereo allowed“ (Stereo möglich) | „Forced Mono“ (Nur Mono)
- System: Siehe Systemeinstellungen
12
* Bitte beachten Sie, dass zur Zeit bei Benutzung eines Kabelanschlusses kein DAB+ Empfang möglich ist,
da das DAB-Bouquet aktuell nicht in das Kabelnetzwerk eingespeist wird.
13
xxx
Page 8
Bedienungsanleitung Block VR-100+
Das DAB+ Radio
Sie können das DAB+ Radio im VR-100+ sowohl mit der beiliegenden Kombiantenne für UKWund DAB+ Empfang, als auch mit einer Hausantenne betreiben. Ein Anschluss an das Kabelnetz
ist zur Zeit nicht möglich, da die DAB+ Sender leider nicht eingespeist werden.
Das DAB+ Radio können sie sowohl mit der Fernbedienung, Taste „DAB“, als auch am Gerät
durch mehrmaliges Drücken der Taste „INPUT“ aktivieren.
Erstes Einrichten:
1. Drücken Sie die Taste „DAB“ auf Ihrer Fernbedienung. Es startet ein automatischer Suchlauf.
2. Wenn Sie diesen Sender als Favoriten speichern möchten, drücken Sie nun kurz die P-Taste
und lange eine der Tasten im Nummernblock auf Ihrer Fernbedienung. Der Sender wird nun
dauerhaft auf dieser Taste gespeichert (Displayanzeige: „Preset stored“).
3. Drücken Sie die Taste „Pfeil links“ auf der Fernbedienung um zur Liste zurückzukehren.
Wiederholen Sie die Schritte 2-3 so oft, bis Sie alle gewünschten Sender gespeichert haben.
Sie können bis zu 10 Sender als Favoriten speichern.
Im täglichen Betrieb:
1. Starten Sie das DAB+ Radio mit der Taste „DAB“ auf Ihrer Fernbedienung.
2. Über die Fernbedienung können Sie Ihre gespeicherten Sender jederzeit wieder abrufen.
Drücken Sie dazu kurz die Taste P und kurz die gewünschte Nummer auf dem
Nummernblock der Fernbedienung.
3. Das DAB+ Radio verfügt über digitale Textfunktionen, die Ihnen im Display angezeigt werden.
Durch ein- bis mehrmaliges Drücken der „Info Taste“ auf Ihrer Fernbedienung können Sie je
nach Sender weitere Informationen zum Programm oder der Empfangsqualität abrufen.
4. Mit der Taste „Menu“ auf der Fernbedienung oder am Gerät können Sie weitere Einstellungen
zum DAB+ Empfang aufrufen. Nutzen Sie zum Navigieren auf der Fernbedienung die
Pfeiltasten und bestätigen Sie Ihre Auswahl immer mit Enter:
- Full Scan (Vollständiger Suchlauf): Es wird ein erneuter vollständiger Suchlauf durchgeführt.
- System: Siehe Systemeinstellungen
- Prune: Löscht nicht empfangbare DAB+ Sender, bspw. bei einem Umzug.
- Station order: „Alphanumeric“ (Alphabetische Sortierung) oder
„Ensemble“ (Sortierung nach Senderbündeln)
- DRC: Dynamic Range Control, für den Empfang in Deutschland weitestgehend
ohne Funktion.
- Manual Tune: Hier können Sie eine Frequenz manuell einstellen.
Die Bluetooth®-Funktion
Ihr Gerät ist mit einer modernen Bluetooth®-Schnittstelle ausgestattet.
Über diese können Sie jede beliebige Signalquelle, die den Bluetooth® Standard beherrscht, an
den VR-100+ koppeln.
Mögliche Signalquellen sind Smartphones (iOS, Android, Windows Phone), Tablet-PCs (iOS, And-
roid, Windows 8) oder Medienspieler (iPod, Ähnliche) mit Bluetooth®-Funktion.
Zum Aktivieren der Bluetooth®-Funktion drücken Sie auf Ihrer Fernbedienung die „DAB - Taste“
zweimal oder am Gerät so oft die Taste „INPUT“ bis „Bluetooth“ im Display erscheint und aktivie-
ren Sie bei Ihrem externen Gerät die Bluetoothfunktion.
Koppeln eines externen Gerätes mit dem R-250+:
Drücken Sie am VR-100+ die Taste „BT Device“. Es erscheint im Display „Bluetooth discoverable“.
Nun ist Ihre VR-100+ für andere Bluetooth®-Geräte sichtbar. Suchen Sie auf Ihrem externen
Gerät nach bluetoothfähigen Geräten in Ihrer Umgebung, wählen Sie Ihren VR-100+ aus und
starten Sie das Pairing (Kopplung der Geräte).
Ziehen Sie bei Problemen, oder für weitere Hinweisen zum Pairing bitte die
Bedienungsanleitung des Gerätes zu Rate, welches Sie mit Ihrem VR-100+ koppeln möchten.
Anschließend können Sie die Musikabspielfunktion Ihres externen Gerätes aktivieren und Ihr
VR-100+ spielt die Musik ab.
Bitte beachten Sie, dass Sie mit der integrierten Bluetoothfunktion ausschließlich
Signalquellen koppeln können.
Das Koppeln von z. B. externen Lautsprechern an den VR-100+ ist nicht möglich!
Wiedergabe von Audiodateien:
1. Drücken Sie die Taste „Play“, um einen Titel abzuspielen.
2. Drücken Sie die Taste „Pause“, um einen Titel anzuhalten.
3. Drücken Sie die Taste „Vorwärts“, um zum nächsten Titel zu springen
4. Drücken Sie die Taste „Zurück“, um zum vorherigen Titel zu springen.
14
15
xxx
Page 9
Bedienungsanleitung Block VR-100+
Der optische Anschluss
Der rückwärtige optische Anschluss des VR-100+ (auch S/PDIF® oder auch TOSLINK®) verarbeitet
Lichtwellensignale in digitaler Form. Dieser Anschluss ist besonders geeignet für externe CD-Spieler,
Dat-Rekorder oder auch viele moderne Fernseher. Bei den meisten Fernsehern muss die optische
Audio-Ausgabe im Menu des Fernsehers erst aktiviert werden.
Bitte ziehen Sie die Bedienungsanleitung des externen Gerätes für den Anschluss zu Rate.
Ein geeignetes Kabel erhalten Sie im Zubehörhandel.
Der coaxiale Anschluss
Der rückwärtige coaxiale Anschluss des VR-100+ verarbeitet elektrische Audiosignale in digitaler
Form. Dieser Anschluss ist besonders geeignet für externe CD-Spieler, Dat-Rekorder oder Sat-Receiver.
Bitte ziehen Sie die Bedienungsanleitung des externen Gerätes für den Anschluss zu Rate.
Ein geeignetes Kabel erhalten Sie im Zubehörhandel.
Der TV-Anschluss
Der rückwärtige TV-Anschluss des VR-100+ verarbeitet elektrische Hochpegel-Audiosignale in analoger Form. Dieser Anschluss ist geeignet für alle externen Geräte mit analoger Audioausgabe, unter
anderem für den Anschluss eines TV mit analoger Audioausgabe (z. B. über den Kopfhörerausgang
des TV). Bitte ziehen Sie die Bedienungsanleitung des externen Gerätes für den Anschluss zu Rate.
Ein geeignetes Cinch-Kabel erhalten Sie im Zubehörhandel.
Der Line-In Anschluss
Der rückwärtige Line-In Anschluss des VR-100+ verarbeitet elektrische Hochpegel-Audiosignale in
analoger Form. Dieser Anschluss ist geeignet für alle externen Geräte mit analoger Audioausgabe,
wie z. B. Medienspieler, iPod®, Smartphones etc. (Anschluss über den Kopfhörerausgang). Bitte
ziehen Sie die Bedienungsanleitung des externen Gerätes für den Anschluss zu Rate. Ein geeignetes
3,5 mm Line-Kabel erhalten Sie im Zubehörhandel.
Der DVD-Anschluss
Der rückwärtige DVD-Anschluss des VR-100+ verarbeitet elektrische Hochpegel-Audiosignale in
analoger Form. Dieser Anschluss ist geeignet für alle externen Geräte mit analoger Audioaus-
gabe, unter anderem für den Anschluss eines DVD-Spielers mit analoger Audioausgabe. Bitte
ziehen Sie die Bedienungsanleitung des externen Gerätes für den Anschluss zu Rate.
Ein geeignetes Cinch-Kabel erhalten Sie im Zubehörhandel.
Der CD-Anschluss
Der rückwärtige CD-Anschluss des VR-100+ verarbeitet elektrische Hochpegel-Audiosignale in
analoger Form. Dieser Anschluss ist geeignet für alle externen Geräte mit analoger Audioausga-
be, unter anderem für den Anschluss eines CD-Spielers mit analoger Audioausgabe. Bitte ziehen
Sie die Bedienungsanleitung des externen Gerätes für den Anschluss zu Rate.
Ein geeignetes Cinch-Kabel erhalten Sie im Zubehörhandel.
Der Phono-Anschluss
Der rückwärtige Phono-Anschluss des VR-100+ ist mit einem Entzerrer-Vorverstärker für
Plattenspieler mit MM (Moving Magnet) Systemen sowie einer Schraubklemme für ein extra
Phono-Ground-Kabel zur Vermeidung von Brumm-Geräuschen ausgestattet. Bitte ziehen Sie die
Bedienungsanleitung Ihres Plattenspielers für den Anschluss zu Rate.
Ein geeignetes Cinch-Kabel erhalten Sie im Zubehörhandel.
Der Rec-Out Ausgang
Der rückwärtige Rec-Out Ausgang sendet elektrische Hochpegel-Audiosignale in analoger Form.
Diese Signale werden in Klang und Lautstärke nicht von den getroffenen Einstellungen am VR-
100+ verändert, sondern unverändert von der jeweiligen Signalquelle weitergegeben.
Dieser Ausgang ist besonders geeignet für ein Aufnahmegerät wie Tonband oder
Kassettenrekorder.
Der AUX-Anschluss
Der rückwärtige AUX-Anschluss des VR-100+ verarbeitet elektrische Hochpegel-Audiosignale in analoger Form. Dieser Anschluss ist geeignet für alle externen Geräte mit analoger Audioausgabe. Bitte
ziehen Sie die Bedienungsanleitung des externen Gerätes für den Anschluss zu Rate. Ein geeignetes
Cinch-Kabel erhalten Sie im Zubehörhandel, wir empfehlen die Verwendung der Audioblock HighEnd Cinch-Kabel der Serie 900.
16
Der Kopfhörer Anschluss
An dem an der Front liegende Kopfhöreranschluss des VR-100+ können Sie einen handelsübli-
chen Kopfhörer mit 3,5 mm Klinkenstecker anschließen.
Einen 6,3 mm Klinkenadapter für größere Kopfhörerstecker erhalten Sie im Zubehörhandel.
Die Lautsprecherausgänge
Der VR-100+ ist auf seiner Rückseite mit Terminals zum Anschluss von Lautsprecherkabeln
ausgestattet. Der Anschluss von Kabeln erfolgt über die schraubbaren Terminalköpfe direkt mit
dem abisolierten Lautsprecherkabel (Schraubmontage) oder speziellen Lautsprecherkabeln mit
Bananensteckern (Steckmontage).
17
xxx
Page 10
Bedienungsanleitung Block VR-100+
Fehlermeldungen und Problembehebung (Allgemein)
Fehlerbeschreibung Mögliche Ursache und Behebung
Kein Strom, obwohl das Gerät
angeschaltet ist
Kein Ton - Das Gerät ist gar nicht an
Kein Ton auf einem Kanal - Der Audioeingang ist falsch angeschlossen
Lautes Brummen - Ein Audiokabel ist nicht richtig angeschlossen oder defekt
Schwacher Bass - Die Phase beim Lautsprecher ist nicht richtig angeschlossen wechseln Sie +/-
Verzerrter Ton - Lautstärke, Bass oder Treble sind zu hoch eingestellt
Die Fernbedienung funktioniert
nicht
Tasten funktionieren nicht
(Gerät oder Fernbedienung)
Störung im Empfang - Der Sender ist nicht richtig eingestellt
Keine Aufnahme - Tape in | Rec out vertauscht
- Das Stromkabel ist nicht angeschlossen
- Die Steckdose ist defekt
- Die Sicherung im Gerät ist defekt – Fehler muss durch einen Techniker repariert werden
- Das Stromkabel ist defekt – Fehler muss durch einen Techniker repariert werden
- Die Lautstärke ist zu niedrig
- Das Lautsprecherkabel ist nicht richtig angeschlossen
- Kein Eingangssignal
- Am Gerät ist der falsche Eingang eingestellt
- Die Auswahl des Einganges ist falsch
- Das Lautsprecherkabel ist falsch angeschlossen
- Die Lautsprecher sind defekt
- Beim Plattenspieler ist die Erdung nicht gelegt
- Ihr Gerät steht zu nah an einem anderen Gerät oder am Fernseher
- Lautsprecher könnten defekt sein
- Am Lautsprecherkabel liegt eine Brücke (Kurzschluss)
- Kontrollieren Sie, ob die Batterien richtig eingelegt sind
- Sind die Batterien leer? Ersetzen Sie diese bitte durch Neue
- Richten Sie die Fernbedienung zum Empfänger am Gerät
- Entfernen Sie alle Gegenstände zwischen der Fernbedienung und dem Gerät
- Stellen Sie fest, ob die Entfernung zwischen der FB und dem
Gerät mehr als 8 Meter beträgt
- Stellen Sie das Gerät aus und erneut wieder an.
- Alternativ nehmen Sie das Gerät vom Strom und schließen es dann wieder an.
(Das Gerät kann durch externe Stromein üsse beein usst werden)
- Die Antenne ist nicht richtig ausgerichtet
- Starten Sie erneut eine Sendersuche
P ege und Transport
P ege und Reinigung des Gerätes
Nehmen Sie das Gerät, bevor Sie es reinigen, vom Strom. Benutzen Sie nur saubere und trockene
Lappen, um ihr Gerät zu reinigen. Wenn das Gerät sehr stark verschmutzt ist, können Sie das
Gerät mit einem handfeuchten Lappen und mit milder Reinigungs üssigkeit reinigen. Nutzen Sie
niemals Flüssigkeiten, wie Benzin, Alkohol, Petroleum oder andere Lösungsmittel.
Transportieren des Gerätes
Bitte bewahren Sie die Verpackung und die Bedienungsanleitung auf, damit Sie das Gerät für ei-
nen Transport oder zum Verschicken ordnungsgemäß verpacken können. Die Originalverpackung
ist so entwickelt, dass Sie das Gerät sicher transportieren oder verschicken können. Bewahren Sie
bitte auch die Bedienungsanleitung auf, damit Sie diese gegebenenfalls an Dritte weitergeben
können.
Technische Daten
- Verstärker:
· 2 x 50 Watt RMS an 4 Ohm
· 2 x 40 Watt RMS an 8 Ohm
· Frequenzgang: 10 Hz - 26 KHz
· Fremdspannungsabstand: > 80 dB
· Kanaltrennung: > 60 dB
· Klirrfaktor: < 0,05% (@1 Watt
· Tonkontrolle: Bass | Hochton ± 14 dB
- DAB+ Radio: 174.928 - 239.200 MHz
- UKW-Radio: FM 87,5 - 108 MHz
- Senderspeicher: je 10 für UKW | DAB+
- Netzwerk: Bluetooth-Empfänger
- Anschlüsse:
· Antennenanschluss
· 5 x Stereo Eingänge (Cinch), 300 mV,
· 1x Stereo Eingang Phono MM (Cinch), 5 mV
· 1 x Optischer Digitaleingang (S/PDIF®))
· 1 x Koaxialer Digitaleingang (Cinch)
- Ausgänge:
· 3,5 mm Kopfhörer Anschluss
· analoger Rec-Out (Cinch)
- Netzspannung: AC 230 V/ ~50 Hz
- Leistungsaufnahme von 250 Watt (max.)
und 0,4 Watt (Standby)
- Größe (B|H|T): 440 x 80 x 280 mm
18
Reparaturen und Eingriffe in das Gerät, dürfen nur durch autorisiertes
!
Fachpersonal vorgenommen werden.
- Gewicht: 7,8 kg
- Inklusive Systemfernbedienung RC-100
19
xxx
Page 11
www.audioblock.de
Audioblock GmbH
Auf der Striepe 3a | 27798 Hude
Tel.: 0 44 84 - 920 090 10 | E-Mail: [email protected]
Loading...
