Bedienungsanleitung Block SB-50
Sehr geehrter Kunde!
Danke, dass Sie sich für dieses hochwertige Gerät entschieden haben.
Diese Bedienungsanleitung soll ihnen eine Übersicht darüber geben,
wie Sie Ihr Gerät bedienen können.
Sie erhalten Sicherheitsinformationen und werden darüber informiert,
wie Sie ihr Gerät am besten reinigen.
Die Sicherheits- und Bedienungsinformationen sind einzuhalten,
damit das Produkt langfristig und sicher funktioniert.
Bitte nehmen Sie sich einige Minuten Zeit, um die Bedienungsanleitung sorgfältig durchzulesen.
Bewahren Sie diese Bedienungsanleitung gut auf, damit Sie bei einem Weiterverkauf
mitgegeben werden kann.
Bedingt durch Softwareupdates oder technische Weiterentwicklungen bei Drittherstellern (z. B. Apps)
können Teile dieser Bedienungsanleitung aktualisiert werden.
Bitte besuchen Sie von Zeit zu Zeit unsere Webseite „www.audioblock.de“, um zu prüfen, ob es neuere
Bedienungsanleitungen zum Download gibt. Vergleichen Sie hierzu die Standangabe auf dem Deckblatt
mit der Angabe im Internet.
Wenn Sie noch weitere Fragen zu Ihrem Gerät haben, nehmen Sie bitte Kontakt zu einem autorisierten
Fachhändler oder zu unserem Service-Center auf.
Im Falle eines Defektes, der durch Fehlbedienung, Missbrauch oder Nichtbeachten der Bedienungsanleitung auftritt, bitten wir um Verständnis, dass die Garantie für diesen Defekt erlischt.
Ebenfalls kann keine Haftung für Folgeschäden übernommen werden.
Dieses Produkt ist EMV zerti ziert und erfüllt alle Richtlinien und Anforderungen der Europäischen Union.
CE und ROHS Dokumentationen liegen vor.
Inhaltsverzeichnis
Sicherheitshinweise ...................................................................................................................................................................04
Das Block Multiroom Konzept ...............................................................................................................................................08
Anschlüsse am Gerät (Rückseite)..........................................................................................................................................08
Bedienelemente am Gerät (Vorderseite) ............................................................................................................................09
Die optional erhältliche Fernbedienung ............................................................................................................................10
Aufbau der SB-50 ....................................................................................................................................................................... 11
Inbetriebnahme der SB-50 ...................................................................................................................................................... 11
Der USB-Anschluss ..................................................................................................................................................................... 12
Das UKW Radio ..........................................................................................................................................................................12
Das DAB+ Radio ........................................................................................................................................................................12
Das Internetradio .......................................................................................................................................................................13
Externe Geräte über Bluetooth® anschließen ...................................................................................................................13
Problembehebung ......................................................................................................................................................................14
Fehlermeldungen und Problembehebung (Netzwerk) ...................................................................................................14
Technische Daten WLAN-Smartbox SB-50 ........................................................................................................................ 15
P ege und Transport ......................................................................................................................................................................
02 03
Page 3
Bedienungsanleitung Block SB-50
Sicherheitshinweise
Achtung: Um die Gefahr eines Stromschlages zu vermeiden, darf an diesem Gerät keine Veränderung vorgenommen werden! Das Öffnen des Gerätes sowie Veränderungen am Gerät dürfen nur durch autorisierte
Personen vorgenommen werden.
Wichtige Sicherheitshinweise:
– Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch.
– Dieses Gerät ist nur für den Gebrauch in geschlossenen Räumen vorgesehen.
– Dieses Gerät darf nur an einer dafür vorgesehenen Steckdose angeschlossen werden.
– Dieses Gerät darf keiner Feuchtigkeit ausgesetzt werden.
– Stellen Sie sicher, dass das Gerät nicht in der Nähe einer Wärmequelle steht.
– Achten Sie darauf, dass das Anschlusskabel nicht beschädigt ist oder wird.
Informationen zur Entsorgung des Altgerätes:
Ihr Produkt ist aus qualitativ hochwertigen und wiederverwertbaren Materialien gebaut. Mit diesem
Zeichen erfüllt das Produkt die EU-Norm 2002/96/EC. Bitte entsorgen Sie Ihr Gerät nicht im Hausmüll
sondern an entsprechender Wertstoffsammlung. Sie sind verp ichtet elektronische Geräte, Zubehör und Verpackung in speziell dafür vorgesehenen und durch Schilder gekennzeichnete Stellen abzugeben. Für nähere
Informationen, wo Sie diese dafür vorgesehenen Stellen nden, wenden Sie sich bitte an Ihre Müllabfuhr.
Bitte halten auch Sie sich an diese Verordnung, um unseren Kindern eine gute Umwelt zu erhalten.
Sicherheitshinweise
Umgang mit Batterien
Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen,
sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur
Folge haben könnte. Befolgen Sie folgende Hinweise:
– Halten Sie Kinder von Batterien fern.
– Sollten Batterien verschluckt worden sein, melden Sie dies sofort Ihrem Arzt.
– Laden Sie niemals Batterien (es sei denn, dies ist ausdrücklich angegeben).
– Entladen Sie Batterien niemals durch hohe Leistungsabgabe.
– Schließen Sie Batterien niemals kurz.
– Setzen Sie Batterien niemals übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aus!
– Zerlegen oder verformen Sie Batterien nicht. Ihre Hände oder Finger könnten verletzt werden
oder Batterie üssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen.
Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren
Wassers und informieren Sie umgehend Ihren Arzt.
– Vermeiden Sie starke Stöße und Erschütterungen.
– Vertauschen Sie niemals die Polarität. Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt
eingesetzt sind, um Kurzschlüsse zu vermeiden.
– Reinigen Sie bei Bedarf Batterie- und Gerätekontakte vor dem Einlegen.
Das Gerät entspricht der EU-Norm (73/23/EEC)
und erfüllt die elektromagnetische Kompatibilität (89/336/EEC).
Das Blitz-Symbol soll den Benutzer vor nicht isolierten gefährlichen Spannungen im Gerätegehäuse warnen.
Diese Spannung könnte groß genug sein, um Personen durch einen elektrischen Schlag zu verletzen.
Das Ausrufezeichen soll den Benutzer darauf aufmerksam machen, dass die Beschreibung, die mit dem
Gerät ausgeliefert wird, wichtige Bedienungs- und Wartungshinweise enthält.
04 05
– Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs.
Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen.
Darüber hinaus würde sich die schwächere Batterie zu stark entladen.
– Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
– Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum
nicht benutzt wird.
– Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen
Typs. Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder
entsorgen wollen.
xxx
Page 4
Bedienungsanleitung Block SB-50
Sicherheitshinweise
Elektrogeräte nicht in Kinderhand!
Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Halten Sie auch die
Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.
Sicheres Aufstellen
– Verwenden Sie das Gerät ausschließlich in trockenen Räumen.
– Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im
Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa zwei bis
drei Stunden, bevor Sie es in Betrieb nehmen.
– Stellen Sie das Gerät auf eine feste und ebene Ober äche.
– Decken Sie vorhandene Belüftungsöffnungen nicht ab.
– Vermeiden Sie die Nähe von Wärmequellen, wie z. B. Heizkörpern,
oder Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.
– Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen, auf das Gerät.
– Stellen Sie das Gerät nicht auf emp ndliche Ober ächen.
Sicheres Anschließen
– Schließen Sie das Gerät nur an eine gut erreichbare und fachgerecht installierte Steckdose
mit 230 V ~ 50 Hz an.
– Der Netzstecker muss frei zugänglich sein, damit Sie das Gerät im Notfall einfach und
schnell vom Stromnetz trennen können.
– Verlegen Sie das Netzkabel so, dass niemand darüber stolpern oder darauf treten kann.
– Verwenden Sie keine Verlängerungskabel. Knicken oder quetschen Sie das Netzkabel nicht.
– Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose.
Sicherheitshinweise
Sicherer Gebrauch
– Ziehen Sie den Netzstecker aus der Steckdose und entfernen Sie das Antennenkabel vom
Gerät, wenn Sie das Gerät längere Zeit nicht benutzen oder wenn sich ein Gewitter nähert.
– Das Netzkabel darf während des Betriebs nicht um das Gerät gewickelt sein oder heiße
Ober ächen berühren.
– Lassen Sie keine Feuchtigkeit in das Gehäuse gelangen.
– Fassen Sie das Gerät, das Netzkabel und den Netzstecker nie mit nassen Händen an.
Es besteht die Gefahr eines elektrischen Schlages. Sollten Fremdkörper oder Flüssigkeit in das
Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose.
Lassen Sie das Gerät von quali ziertem Fachpersonal überprüfen, bevor Sie es wieder in
Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Schlages.
– Benutzen Sie das Gerät nie, wenn es beschädigt ist, oder Sie Schäden am Netzkabel oder
Stecker feststellen. Ziehen Sie bei Beschädigungen des Geräts sofort den Stecker aus der Steckdose.
– Öffnen Sie nie das Gerät. Wenden Sie sich im Störungsfall an unser Service-Center oder eine
andere geeignete Fachwerkstatt.
– Die optionale Fernbedienung besitzt eine Infrarot-Diode der Klasse I.
Betrachten Sie die LED nicht mit optischen Geräten.
Halten Sie das Gerät fern von Hitzequellen!
Sorgen Sie für genügend Luftzirkulation bei
06
dem Einbau in einem Rack!

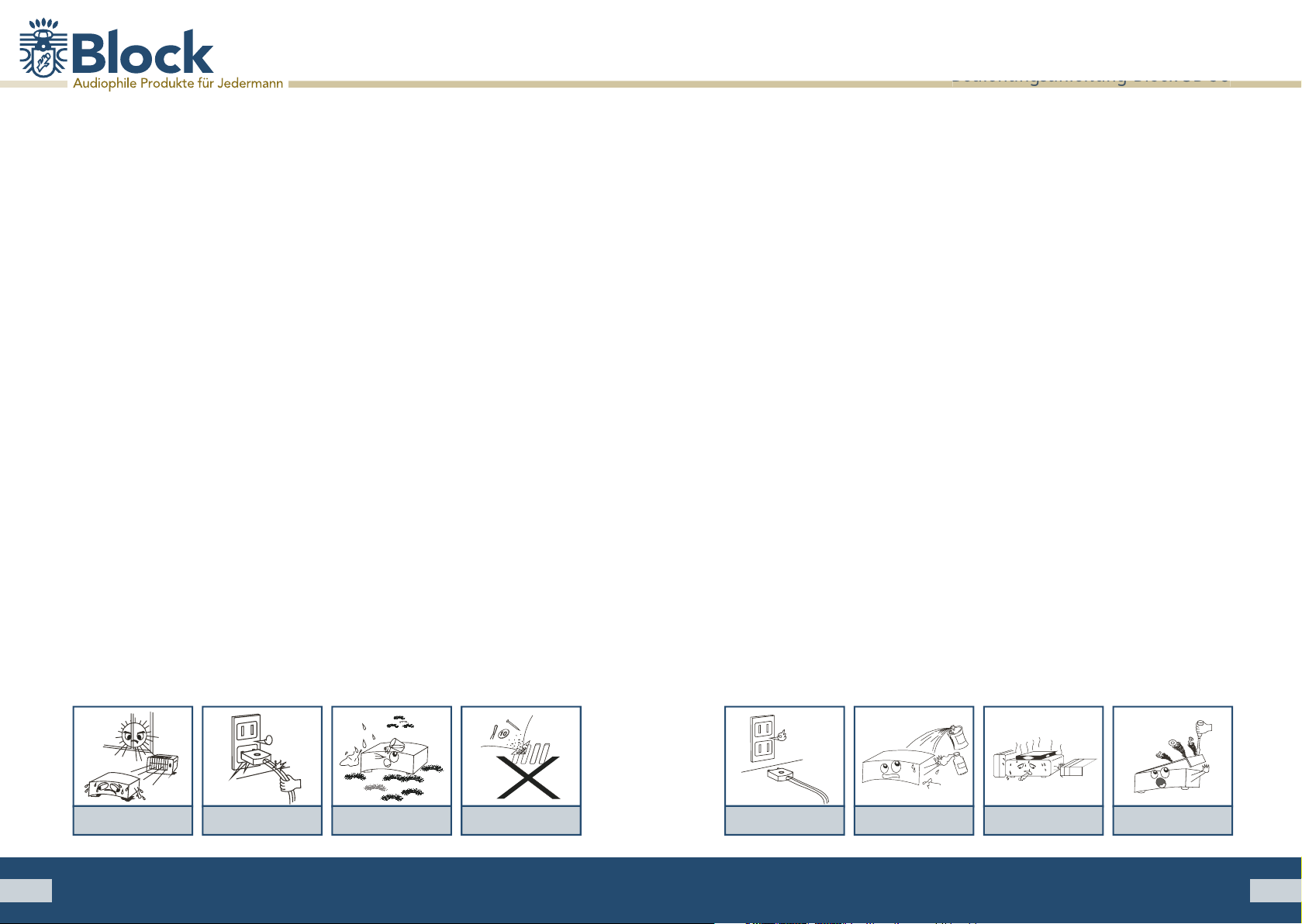

Behandeln Sie das Stromkabel
stets mit Vorsicht!
Halten Sie das Gerät fern
von Feuchtigkeit!
Achten Sie darauf, dass keine
Gegenstände in das Gerät fallen!
Nehmen Sie das Gerät vom Netz,
wenn es lange Zeit nicht genutzt wird!
Achten Sie darauf, dass keine Sprays
oder Chemie an Ihr Gerät kommt!
Achten Sie darauf, dass Ihr
Gerät nicht abgedeckt wird!
Achten Sie darauf, dass das Gerät nur
von autorisierten Personen geöffnet wird!
07
xxx
Page 5
Bedienungsanleitung Block SB-50
Das Block Multiroom Konzept
Mit dem Kauf Ihrer SB-50 haben Sie haben Sie einen Multifunktions-Lautsprecher erworben, welcher für
sich allein schon die Quellen USB, DAB+ Radio , UKW-Radio, Internetradio, Spotify und entfernte DLNAMedien abspielen kann.
Zusätzlich kann der Lautsprecher mit weiteren SB-50 oder unseren Multiroom-Basisgeräten zu einem
Multiroom-System zusammengefasst werden, so dass Sie im ganzen Haus simultan dieselbe Musik hören
können, oder auch die Quellen der Basisgeräte wie z.B. CD oder Plattenspieler jederzeit in alle Räume Ihres
Hauses streamen können.
Die gesamte Steuerung und auch Kon guration dieses Multiroom-Systems erfolgt dabei einfach und
bequem über die kostenlose Smartphone App „UNDOK™“ welche für iOS und Android in den jeweiligen
Stores erhältlich ist.
Das Block Multiroom-System unterstützt bis zu fünf getrennte Räume und ist im gesamten Haushalt
verfügbar, solange in den jeweiligen Räumen ein ausreichender WLAN-Empfang sichergestellt ist.

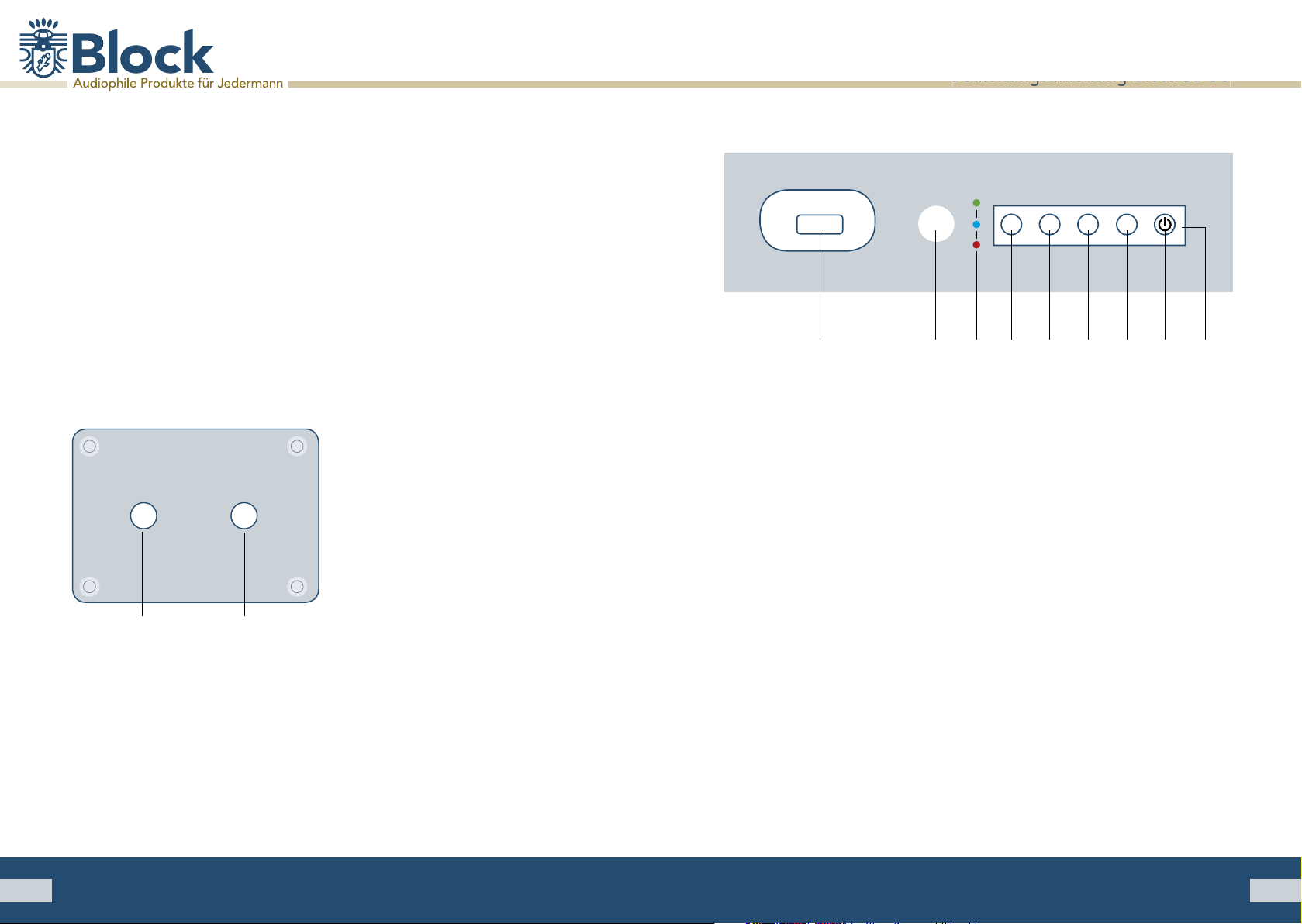

Anschlüsse am Gerät (Rückseite)
DC INPUT
DC 16V 1,8A
1 2
1. Anschluss für das Stromkabel, bitte achten Sie darauf, dass das Kabel nicht beschädigt wird
und verwenden Sie ausschließlich den dem Gerät beiliegenden Netztransformator.
2. Antennenanschluss für die beiliegende DAB+ | UKW Wurfantenne
TUNER ANTENNA
Bedienelemente am Gerät (Vorderseite)
USB
–
+
S
C
1 2 4 5 6 7 8 9
1. USB-Eingang (hinter magnetischer Abdeckung): Zum Anschluss eines USB-Sticks
2. Infrarot-Fernbedienungssensor (hinter Stoff)
3. Status LEDs (hinter Stoff)
- Grüne LED: Leuchtet wenn die SB-50 als linker Kanal eines Stereosystems kon guriert ist.
- Rote LED: Leuchtet wenn die SB-50 als rechter Kanal eines Stereosystems kon guriert ist.
- Rote & Grüne LED: Leuchten wenn die SB-50 als einzelner Stereolautsprecher kon guriert ist.
- Blaue LED: Blinkt im Setup-Modus.
Leuchtet dauerhaft bei Netzwerkverbindung.
Aus bei fehlender Netzwerkverbindung.
4. Taste „Minus“ (hinter Stoff): Verringert die Lautstärke.
5. Taste „Plus“ (hinter Stoff): Erhöht die Lautstärke.
6. Taste „Source“ (hinter Stoff): Schaltet zur nächsten Audioquelle.
7. Taste „Channel“ (hinter Stoff): Steuert den Betriebsmodus der SB-50.
Verfügbar sind: Linker Kanal, Rechter Kanal, einzelnes Stereosystem.
Beachten Sie hierzu die Statusanzeigen der roten und grünen LED.
8. Taste „Standby“ (hinter Stoff): Kurzes Drücken schaltet die SB-50 in den Standby-Modus.
Längeres Drücken (über 3 Sekunden) setzt alle Einstellungen auf den Werkszustand zurück.
Danach be ndet sich die SB-50 im Setup-Modus.
9. Beleuchtung: Die Tasten 5 -9 sind bei Bedienung weiß beleuchtet und dadurch auch
hinter dem Stoff gut erkennbar. Die Beleuchtung erlischt nach ca. fünf Sekunden Inaktivität.
3
08
09
xxx
Page 6
Bedienungsanleitung Block SB-50
-

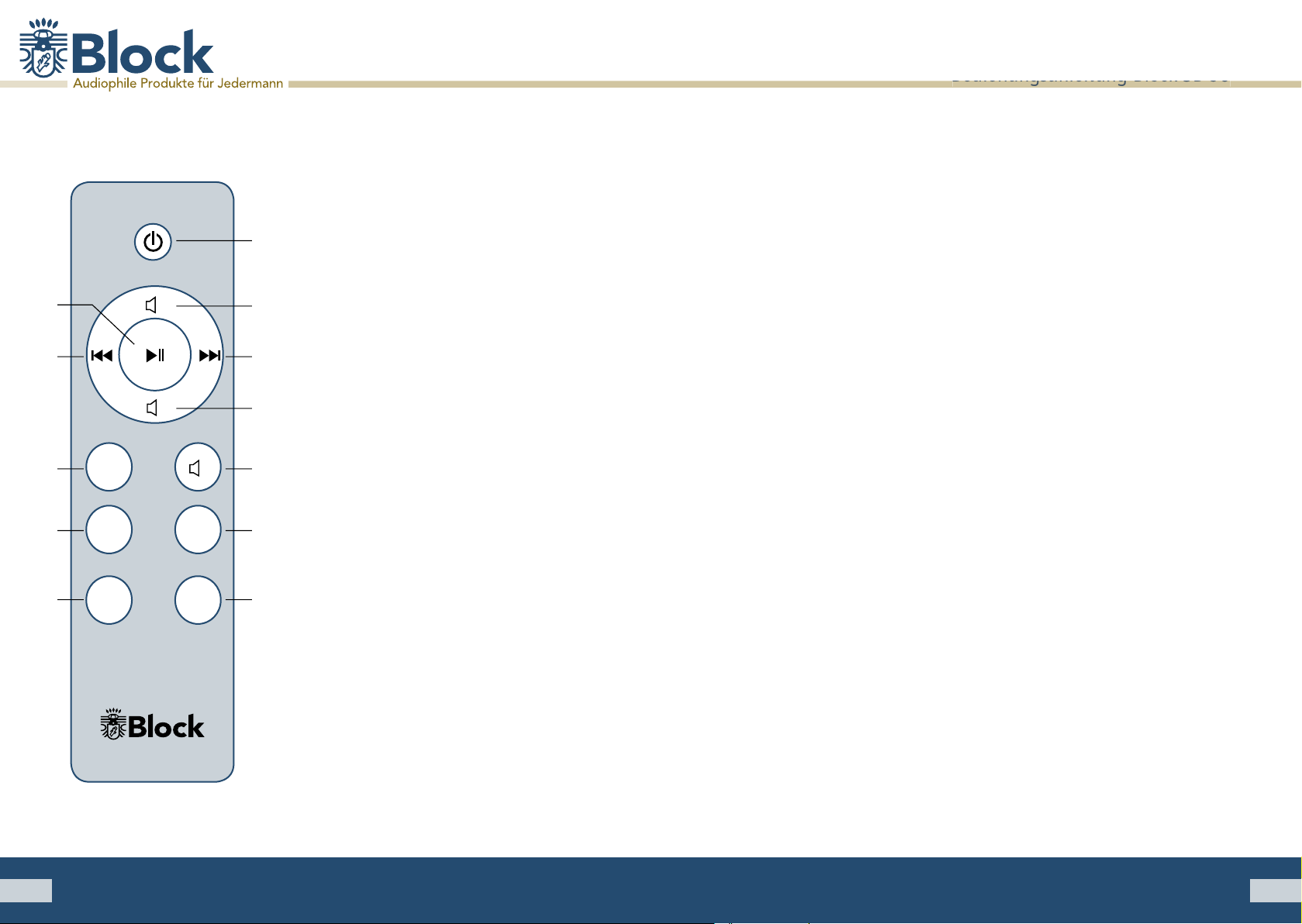

Die optional erhältliche Fernbedienung
3
4
7
9
11
L/R
AUX/BT i-RADIO
SPOTIFY DAB/FM
+
x
Aufbau der SB-50
1. Packen Sie alle Komponenten aus und entscheiden Sie, ob Sie die SB-50 normal aufstellen möchten
oder an einer Wand montieren möchten.
1. Standby Taste: Zum Ein- | Ausschalten der SB-50
2. Taste Lautstärke erhöhen.
1
2
5
6
8
10
12
3. Taste Play | Pause für Medien wie USB, Bluetooth und Spotify.
4. Taste Zurück: Spielt vorherigen Titel bei Medien wie USB,
Bluetooth und Spotify.
5. Taste Vorwärts: Spielt nächsten Titel bei Medien wie USB,
Bluetooth und Spotify.
6. Taste Lautstärke verringern.
7. Channel Taste: Steuert den Betriebsmodus der SB-50.
Verfügbar sind: Linker Kanal, Rechter Kanal,
einzelnes Stereosystem.
Beachten Sie hierzu die Statusanzeigen der roten und
grünen LED.
8. Mute Taste: Schaltet die Wiedergabe auf lautlos,
das Stück läuft aber weiter.
9. AUX | BT Taste: Drücken schaltet die SB-50 auf die
Wiedergabe der Quelle „Bluetooth“.
10. Internetradio Taste: Schaltet die SB-50 auf Wiedergabe der
Quelle „Internetradio“.
11. Spotify Taste: Schaltet die SB-50 auf Wiedergabe der
Quelle „Spotify“.
12. DAB | FM Taste: Einmaliges Drücken schaltet die
SB-50 auf Wiedergabe der Quelle „DAB+ Radio“,
erneutes Drücken schaltet die SB-50 auf die Wiedergabe
der Quelle „UKW Radio“.
2. Aufstellen ohne Wandmontage
Lösen Sie die beiden seitlichen Schrauben an der SB-50 mittels eines Innensechskantschlüssels (Inbus).
Ziehen Sie anschließend den Wandhalter vom Gerät ab und legen diesen wieder in das
Verpackungsmaterial.
Verschließen Sie die Löcher an den Seiten mit den beiliegenden Gummistopfen.
Je nach Aufstellung (seitlich oder hochkant) können Sie weitere selbstklebende Gummifüße anbringen.
Ihre SB-50 ist nun vorbereitet für eine Aufstellung ohne Wandmontage.
3. Wandmontage
Lösen Sie die beiden seitlichen Schrauben an der SB-50 mittels eines Innensechskantschlüssels (Inbus).
Ziehen Sie anschließend den Wandhalter vom Gerät ab und bringen Sie diesen an der gewünschten
Stelle an Ihrer Wand an. Der Wandhalter kann direkt in einer Ecke Ihres Raumes angebracht werden.
Folgen Sie dem Schritt 4 (Anschließen) der Aufbauanleitung und stecken dann den Lautsprecher auf
die Wandhalterung.
Montieren Sie die beiden seitlichen Schrauben mit einem Innensechskantschlüssel Größe 4.
4. Anschließen
Schließen Sie das Kabel des beiliegenden Netztransformators an die SB-50 an.
Stecken Sie den Netztransformator in eine Steckdose.
Inbetriebnahme der SB-50
1. Nach dem Einschalten sollte sich die SB-50 im Setup-Modus be nden (blaue LED blinkt).
Sollte dies nicht der Fall sein oder Sie eine Neukon guration vornehmen wollen, drücken Sie die
Standby Taste auf der Vorderseite so lange, bis das Gerät sich auf die Werkseinstellungen zurücksetzt
und warten Sie, bis die blaue LED an der Vorderseite zu blinken anfängt.
2. Kon guration
Installieren Sie die kostenlose App „UNDOK™“ auf Ihrem Smartphone oder Tablet.
Diese ist in den jeweiligen Stores für iOS und Android erhältlich.
3. Öffnen Sie die WLAN Einstellungen Ihres Smartphones oder Tablets und verbinden Sie es mit der
SB-50 (nicht mit Ihrem Haus-WLAN)
4. Folgen Sie den Anweisungen der beiliegenden Bedienungsanleitung für die App „UNDOK™“.
10
11
xxx
Page 7
Bedienungsanleitung Block SB-50
Der USB-Anschluss
Sie können einen Wechseldatenträger (z. B. USB-Stick oder USB-Festplatte) an dem USB-Anschluss Ihrer SB-50 anschließen. Dieses Speichermedium muss FAT 32 formatiert sein, um von
der SB-50 eingelesen werden zu können. Je nach Hersteller des Speichermediums kann dieser
möglicherweise in seiner Größe beschränkt sein.
Die SB-50 erkennt MP3-, WMA- und FLAC-Dateien mit einer maximalen Samplingrate von 48
KHz. Die Bitrate ist hierbei nicht beschränkt. Den USB-Medienspieler können sie sowohl mit
der optional erhältlichen Fernbedienung als auch am Gerät selbst bedienen, es emp ehlt sich
jedoch die Benutzung der „UNDOK™“ App.
Wenn Sie die SB-50 als Basisgerät in der „UNDOK™“ App de niert haben, können die Inhalte
des USB-Sticks auch auf anderen Geräten in Ihrem Multiroom-System wiedergegeben werden.
Das UKW Radio
Sie können das integrierte UKW-Radio sowohl mit der beiliegenden Kombiantenne für UKWund DAB+ Empfang, als auch mit einer Hausantenne oder einem Kabelanschluss nutzen.
Das UKW-Radio können sie sowohl mit der optional erhältlichen Fernbedienung, als auch am
Gerät durch mehrmaliges Drücken der Taste „Source“ aktivieren.
Mittels der App „UNDOK™“ können Sie Ihre bevorzugten Sender als Favoriten speichern und
jederzeit wieder abrufen.
Das DAB+ Radio
Sie können das integrierte DAB+ Radio sowohl mit der beiliegenden Kombiantenne für UKWund DAB+ Empfang, als auch mit einer Hausantenne nutzen. Ein Anschluss an das Kabelnetz
ist zur Zeit nicht möglich, da die DAB+ Sender leider nicht eingespeist werden.
Das UKW-Radio können sie sowohl mit der optional erhältlichen Fernbedienung, als auch am
Gerät durch mehrmaliges Drücken der Taste „Source“ aktivieren.
Mittels der App „UNDOK™“ können Sie Ihre bevorzugten Sender als Favoriten speichern und
jederzeit wieder abrufen.
Das Internetradio
Wenn Sie Ihre SB-50 wie in der Anleitung für die App „UNDOK™“ beschrieben mit dem Internet verbunden haben, können Sie nun ohne weitere Einstellungen Internetradio empfangen.
Ihr Internetradio verbindet sich vollautomatisch mit einer der größten Datenbanken für
Internetsender, in der über 25.000 Sender weltweit gelistet sind.
Mittels der App „UNDOK™“ können Sie Ihre bevorzugten Sender als Favoriten speichern und
jederzeit wieder abrufen.
Externe Geräte über Bluetooth® anschließen
Ihre SB-50 ist mit einer modernen Bluetooth®-Schnittstelle ausgestattet.
Über diese können Sie jede beliebige Signalquelle, die den Bluetooth® Standard beherrscht, an
die SB-50 koppeln.
Mögliche Signalquellen sind Smartphones (iOS, Android, Windows Phone), Tablet-PCs (iOS,
Android, Windows 8) oder Medienspieler (iPod, ähnliche) mit Bluetooth®-Funktion.
Zum Aktivieren der Bluetooth®-Funktion drücken Sie auf der optional erhältlichen Fernbedienung die Taste „BT“ zweimal, oder wählen Sie in der App „UNDOK™“ die Quelle „Bluetooth“.
Aktivieren Sie bei Ihrem externen Gerät die Bluetooth®-Funktion.
Koppeln eines externen Gerätes mit der SB-50:
Suchen Sie auf Ihrem externen Gerät nach bluetoothfähigen Geräten in Ihrer Umgebung, wählen Sie Ihre SB-50 aus und starten Sie das Pairing (Kopplung der Geräte).
Ziehen Sie bei Problemen, oder für weitere Hinweisen zum Pairing bitte die Bedienungsanleitung des Gerätes zu Rate, welches Sie mit Ihrer SB-50 koppeln möchten. Anschließend können
Sie die Musikabspielfunktion Ihres externen Gerätes aktivieren und Ihre SB-50 spielt die Musik
ab.
Wiedergabe von Audiodateien:
1. Drücken Sie die Taste „Play“ auf der optionalen Fernbedienung um einen Titel abzuspielen.
2. Drücken Sie die Taste „Pause“ auf der optionalen Fernbedienung um einen Titel anzuhalten.
3. Drücken Sie die Taste „Vorwärts“ auf der optionalen Fernbedienung um den nächsten Titel
zu springen
4. Drücken Sie die Taste „Zurück“ auf der optionalen Fernbedienung um zum vorherigen Titel
zu springen.
Alternativ können Sie die Musikwiedergabe direkt über Ihr externes Gerät oder die App
„UNDOK™“ steuern.
12
13
xxx
Page 8
Bedienungsanleitung Block SB-50
Problembehebung
Fehlerbeschreibung Mögliche Ursache und Behebung
Kein Strom, obwohl das
Gerät angeschaltet ist
Kein Ton - Das Gerät ist nicht eingeschaltet
Lautes Brummen - Ihr Gerät steht zu nah an einem anderen Gerät oder am Fernseher
Die optionale Fernbedienung
funktioniert nicht
Tasten funktionieren nicht
(Gerät oder Fernbedienung)
Störung im Empfang - Der Sender ist nicht richtig eingestellt
- Das Stromkabel ist nicht angeschlossen
- Die Steckdose ist defekt
- Das Stromkabel ist defekt – Fehler muss durch einen Techniker repariert werden
- Das Netzteil ist defekt – Fehler muss durch einen Techniker repariert werden
- Kein Eingangssignal
- Am Gerät ist der falsche Eingang gewählt
- Mute Taste gedrückt oder Lautstärkeregelung zu niedrig eingestellt?
- Kontrollieren Sie, ob die Batterien richtig eingelegt sind
- Sind die Batterien leer? Ersetzen Sie diese bitte durch neue
- Richten Sie die Fernbedienung zum Empfänger am Gerät
- Entfernen Sie alle Gegenstände zwischen der Fernbedienung und dem Gerät
- Stellen Sie fest, ob die Entfernung zwischen der Fernbedienung und dem Gerät
mehr als 8 Meter beträgt
- Stellen Sie das Gerät aus und erneut wieder an.
- Alternativ nehmen Sie das Gerät vom Strom und schließen es dann wieder an.
(Das Gerät kann durch externe Stromein üsse beein usst werden)
- Die Antenne ist nicht richtig ausgerichtet
- Starten Sie erneut eine Sendersuche
Fehlermeldungen und Problembehebung (Netzwerk)
Meldung Ursache Behebung
Keine Verbindung 1. Falsches Passwort
Format Error Das File Format wird nicht erkannt Vergewissern Sie sich, dass der Stream in WMA,
Netzwerk Error Falsche Informationen werden vom Netzwerk
Netzwerk nicht
verfügbar
Netzwerk
Zeitüberschreitung
Update
fehlgeschlagen
2. Richtiges Passwort, kein Kontakt zum Router
empfangen
Probleme mit der Verbindung zum Router Router einschalten oder neu starten, eventuell
Keine Antwort unabhängig vom Netzwerk Der gewählter Sender ist zur Zeit nicht emp-
Software Update ist fehlgeschlagen Prüfen Sie Ihre Netzwerkeinstellungen oder
1. Richtiges Passwort eingeben
2. Mac Filter am Router deaktivieren
MP3, AAC+ oder FLAC mit nicht mehr als 48
KHz codiert ist.
Die Daten vom Server sind nicht lesbar, eventuell Neustart von SB-50 und Router
WLAN Empfang am Standort prüfen.
fangbar, bitte wechseln Sie den Sender
versuchen Sie es zu einem späteren Zeitpunkt
noch einmal.
Technische Daten WLAN-Smartbox SB-50
Leistung (RMS @ 4 Ohm) Subwoofer 20 Watt | Fullrange 10 Watt
Lautsprecher 5,3 cm Full Range | 7,6 cm Subwoofer
Klirrfaktor < 0,05% (@1 Watt)
Fremdspannungsabstand > 80 dB
Frequenzgang 20 Hz - 20 KHz
Tonkontrolle Bass | Treble ± 14 dB
Frequenzbereich UKW 87,5 - 108 MHz
Frequenzbereich DAB+ 174.928 MHz - 239.200 MHz
Internetradio über 25.000 Sender weltweit
Senderspeicher je 10 für UKW | DAB+ | Internetradio
Dateiformate AAC | AAC+ | MP3 | WAV | WMA | FLAC
Streaming Bluetooth | DLNA | UPnP mit UNDOK™ App
Netzwerk WLAN 2,4 & 5 GHz und Bluetooth
Leistungsaufnahme „Netzwerk-Standby“ 5,5 Watt
Leistungsaufnahme „Betrieb“ 30 Watt (max.)
Netzteil AC 110 - 240 V | 50 - 60 Hz
Abmessung B | H | T 165 x 268 x 178 mm
Gewicht 2,6 kg
P ege und Transport
P ege und Reinigung des Gerätes
Nehmen Sie das Gerät, bevor Sie es reinigen, vom Strom. Benutzen Sie nur saubere und trockene Lappen, um
ihr Gerät zu reinigen. Wenn das Gerät sehr stark verschmutzt ist, können Sie das Gerät mit einem handfeuchten Lappen und mit milder Reinigungs üssigkeit reinigen. Nutzen Sie niemals Flüssigkeiten, wie Benzin,
Alkohol, Petroleum oder andere Lösungsmittel.
Transportieren des Gerätes
Bitte bewahren Sie die Verpackung und die Bedienungsanleitung auf, damit Sie das Gerät für einen Transport oder zum Verschicken ordnungsgemäß verpacken können. Die Originalverpackung ist so entwickelt, dass
Sie das Gerät sicher transportieren oder verschicken können. Bewahren Sie bitte auch die Bedienungsanleitung auf, damit Sie diese gegebenenfalls an Dritte weitergeben können.
14
15
xxx
Page 9
www.audioblock.de
Audioblock GmbH
Auf der Striepe 3a | 27798 Hude
Tel.: 0 44 84 - 920 090 10 | E-Mail: [email protected]
Loading...
