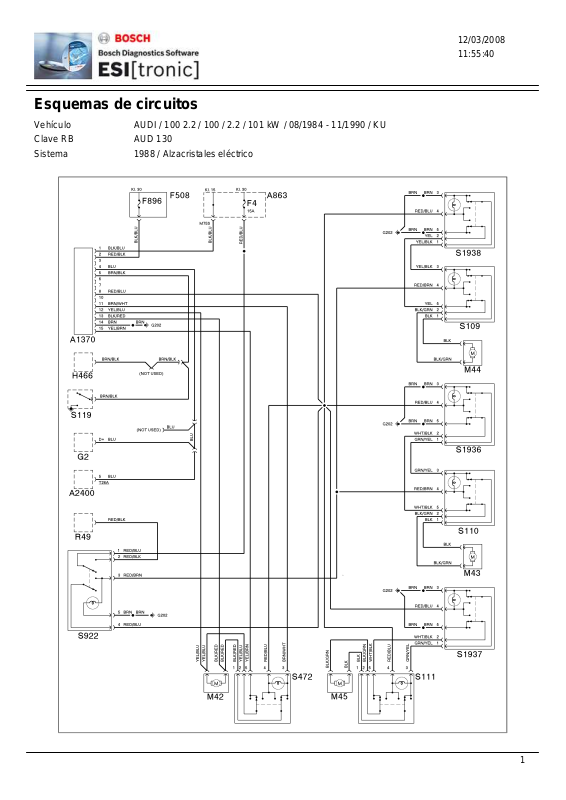

Audi A100 Diagram

Esquemas de circuitos

Vehículo AUDI / 100 2.2 / 100 / 2.2 / 101 kW / 08/1984 - 11/1990 / KU Clave RB AUD 130 Sistema 1988 / Alzacristales eléctrico

12/03/2008 11:55:40

Esquemas de circuitos

AUDI / 100 2.2 / 100 / 2.2 / 101 kW / 08/1984 - 11/1990 / KU 1988 / Alzacristales eléctrico

Item Denominación

A1370 Módulo de mando, ventana accionada por fuerza ajena/techo corredizo A2400 Unidad de mando de presión de aceite A863 Sistema eléctrico central F4 Fusible 4 F508 Soporte, fusible de cable F896 Fusible 43 G2 Generador H466 Zumbador combinado M42 Motor, alzacristales accionado por fuerza ajena, delante, izquierda M43 Motor, alzacristales accionado por fuerza ajena, detrás, derecha M44 Motor de ventana, detrás, izquierda

12/03/2008 11:55:40

M45 Motor, alzacristales, delante, derecha R49 Encendedor de cigarrillos S109 Interruptor, ventana accionada por fuerza ajena, detrás, izquierda S110 Interruptor, ventana accionada por fuerza ajena, detrás, derecha S111 Interruptor, ventana accionada por fuerza ajena, delante, derecha S119 Interruptor, cerradura de puerta, delante, izquierda S1936 Interruptor del conductor, ventana, detrás, derecha S1937 Interruptor del conductor, ventana, delante, derecha S1938 Interruptor del conductor, ventana, detrás, izquierda S472 Interruptor, ventana accionada por fuerza ajena, delante, izquierda S922 Interruptor de bloqueo, ventana accionada por fuerza ajena, detrás
