Audac COM12, COM24 operation manual & Installation Guide [ml]

Public Address Amp

COM12/COM24

AUDAC

PROFESSIONAL AUDIO EQUIPMENT

Public Address Amplifier COM12/COM24

User Manual &

Installation Guide

A U D A C P RO FE SS I O N A L A U D I O E Q U I PM E N T

User Manual & Installation Guide

 AUDAC

http://www.audac.be

[email protected]

1111

Index

ENGLISH

INTRODUCTION ...........................................................................................................................................................................................................................6

ENVIRONMENT.............................................................................................................................................................................................................................7

SAFETY REQUIREMENTS......................................................................................................................................................................................................... 8

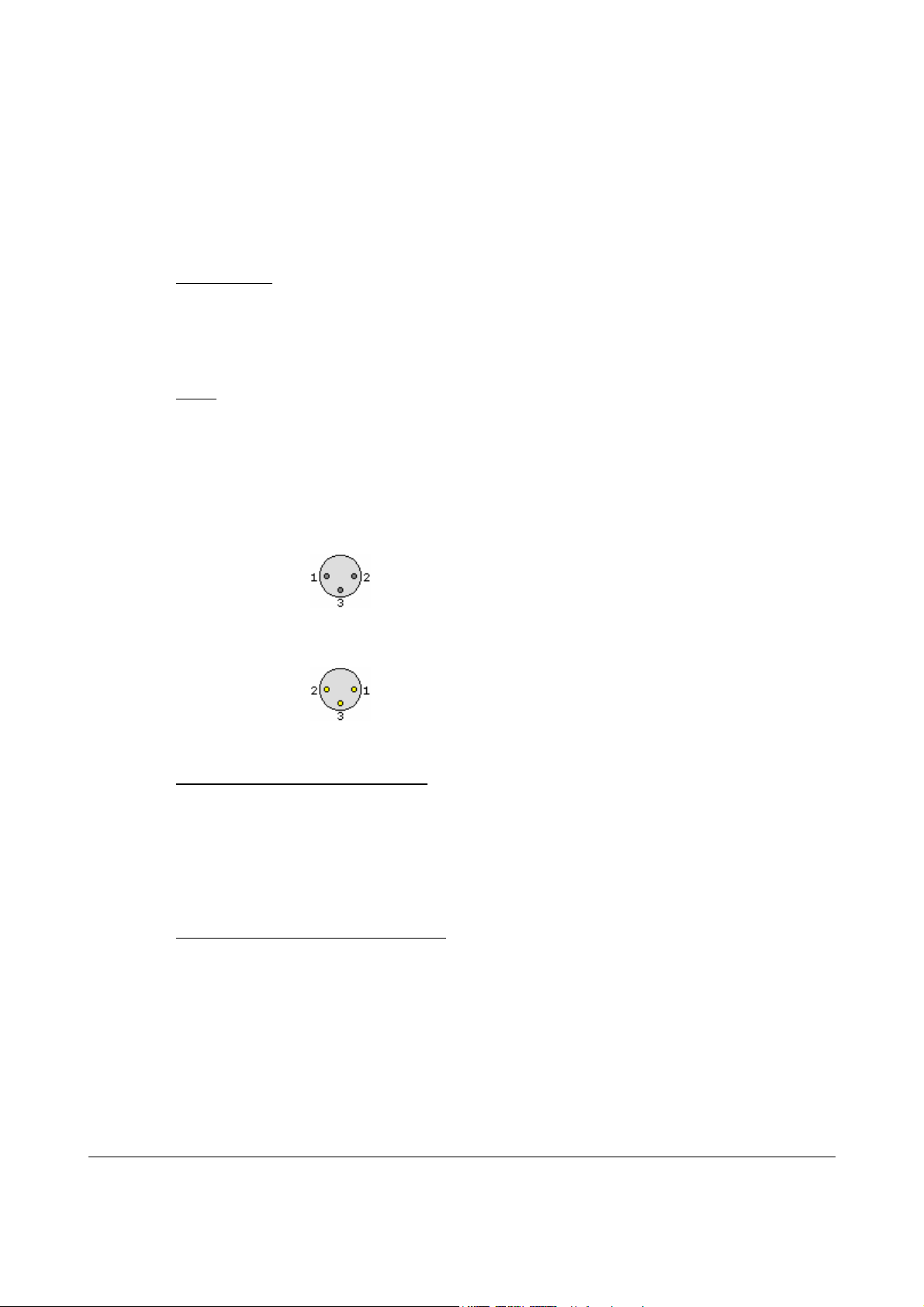

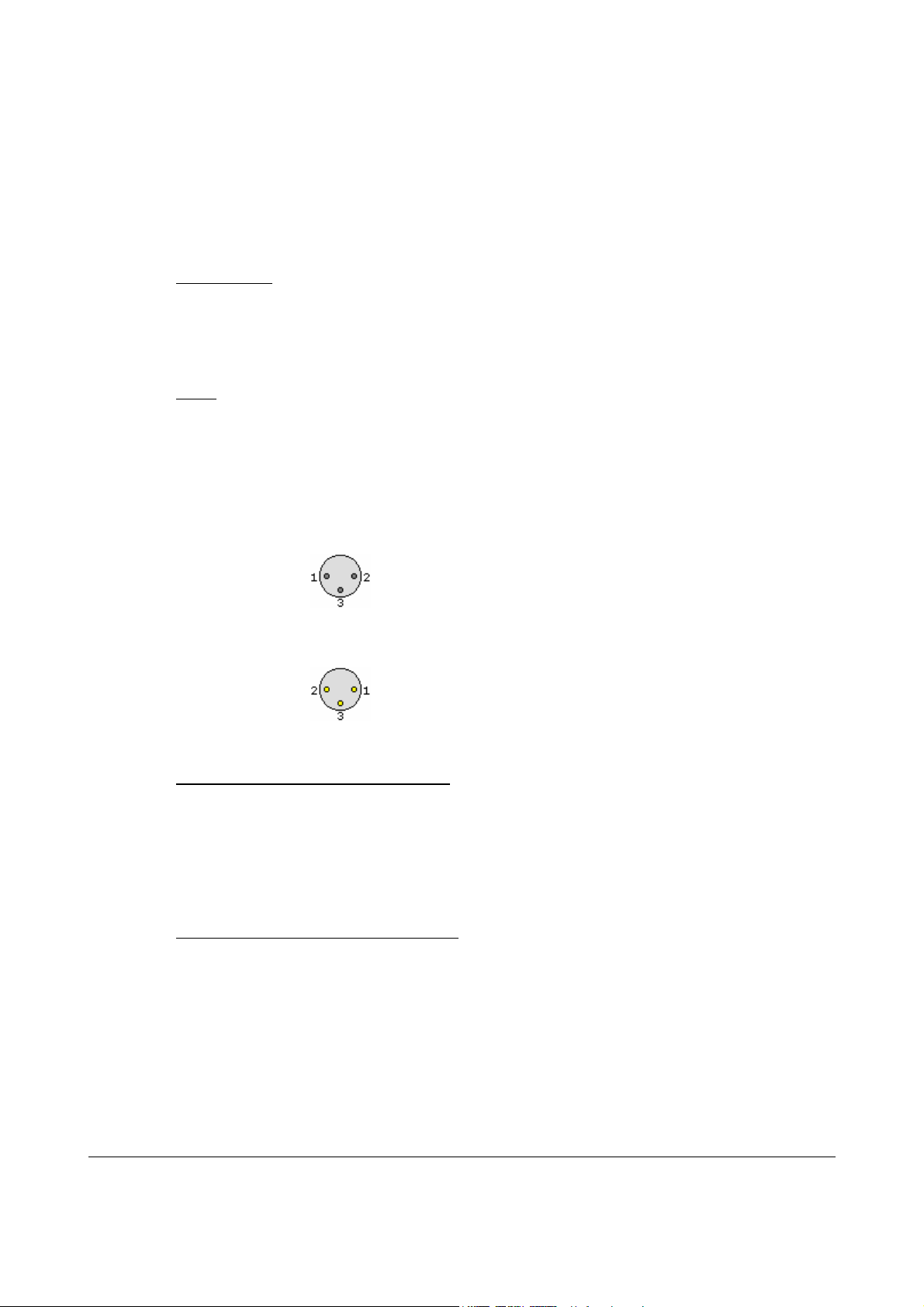

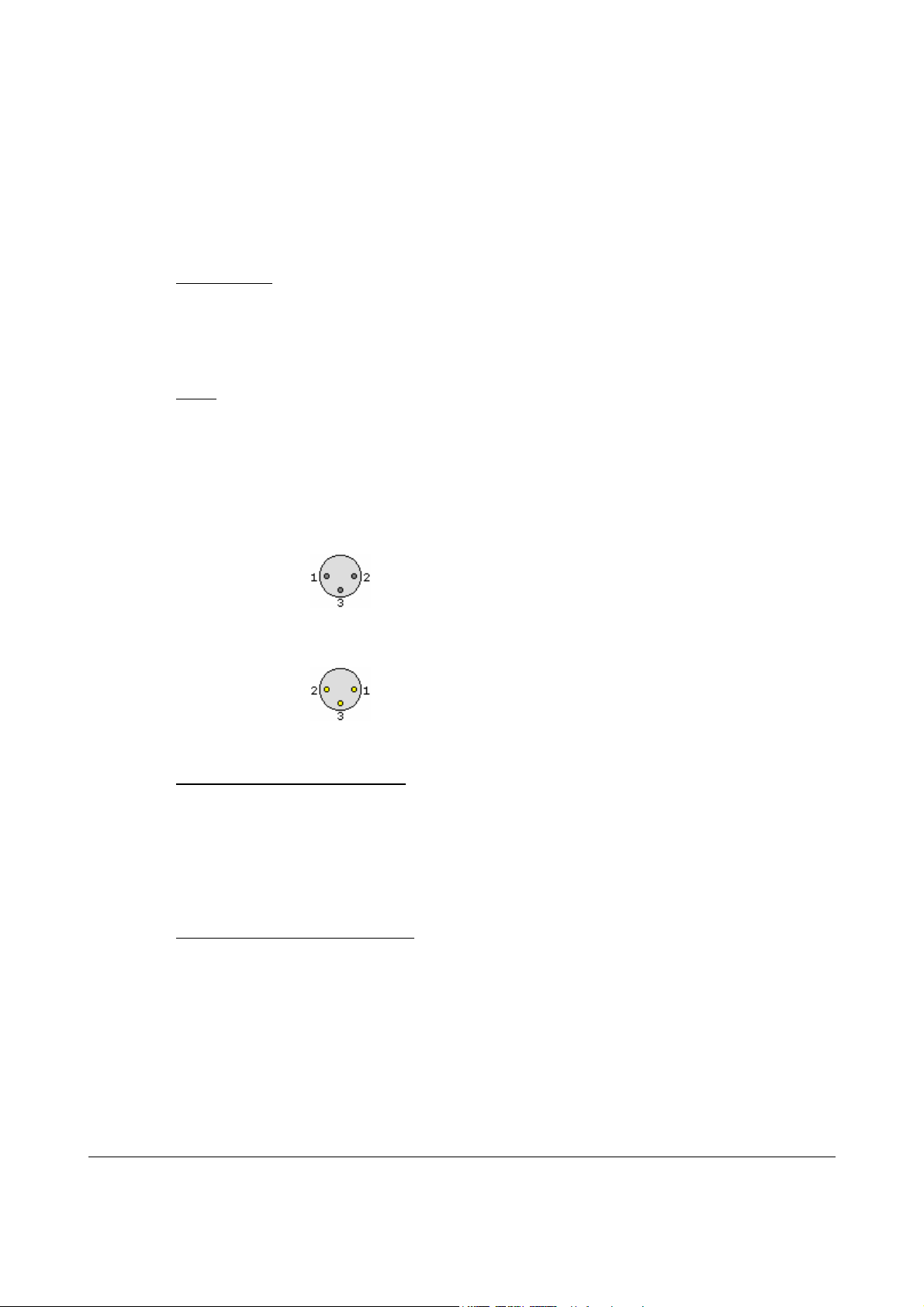

PIN CONNECTIONS ON CONNECTORS................................................................................................................................................................................9

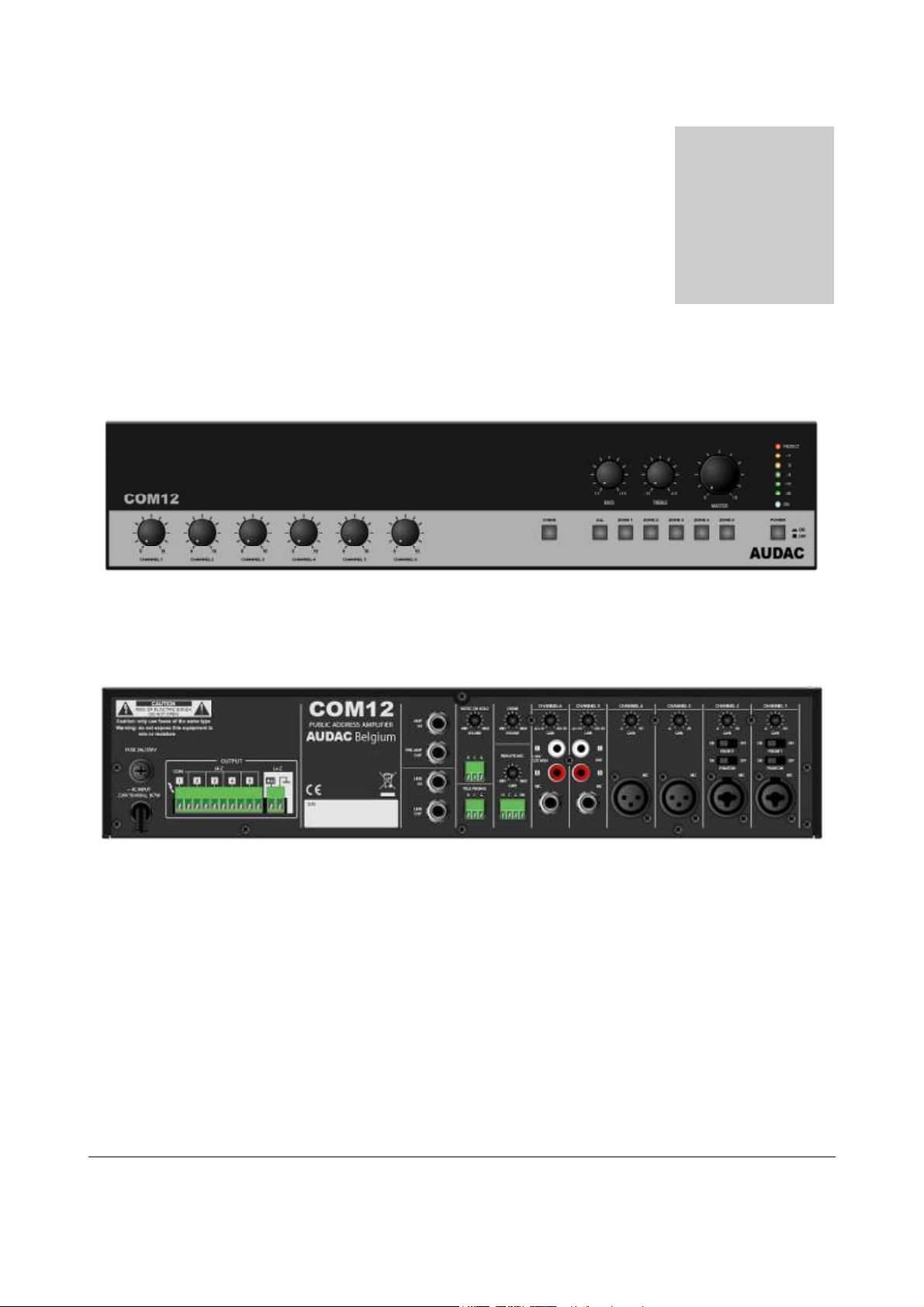

OVERVIEW FRONT AND REAR PANEL OF THE COM12/COM24..............................................................................................................................10

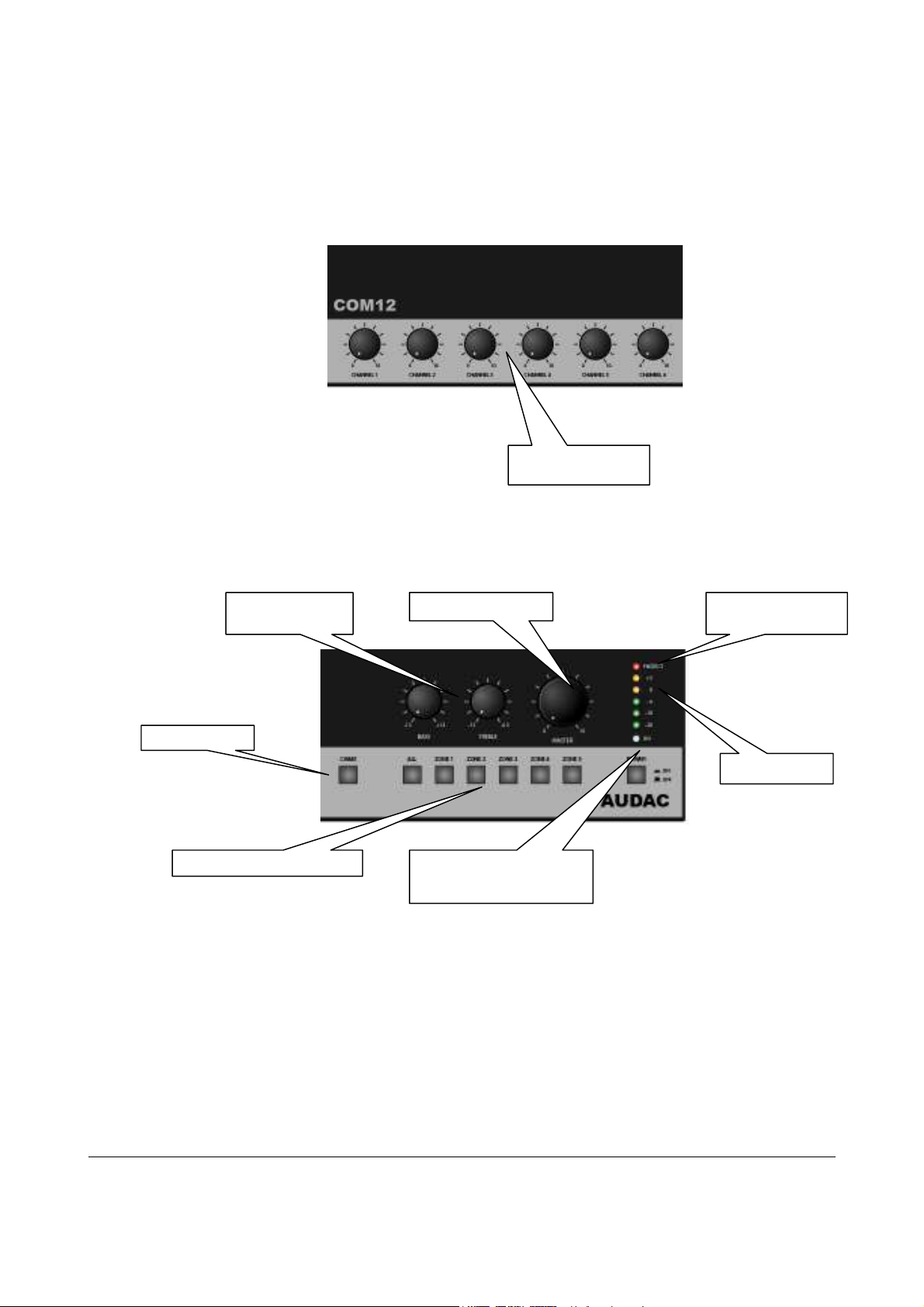

OVERVIEW INPUT CONTROLS.............................................................................................................................................................................................11

OVERVIEW OUTPUT CONTROLS........................................................................................................................................................................................ 11

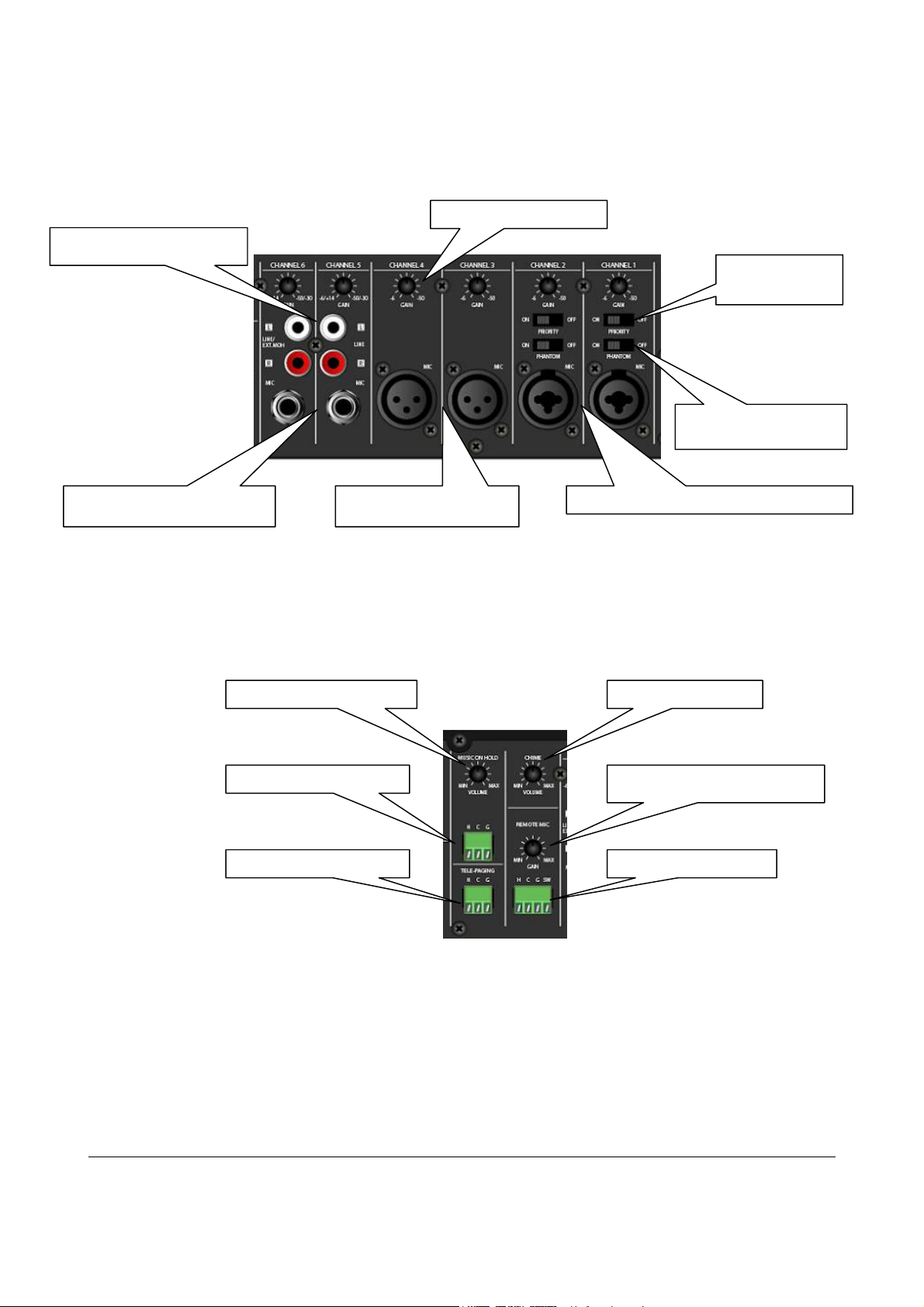

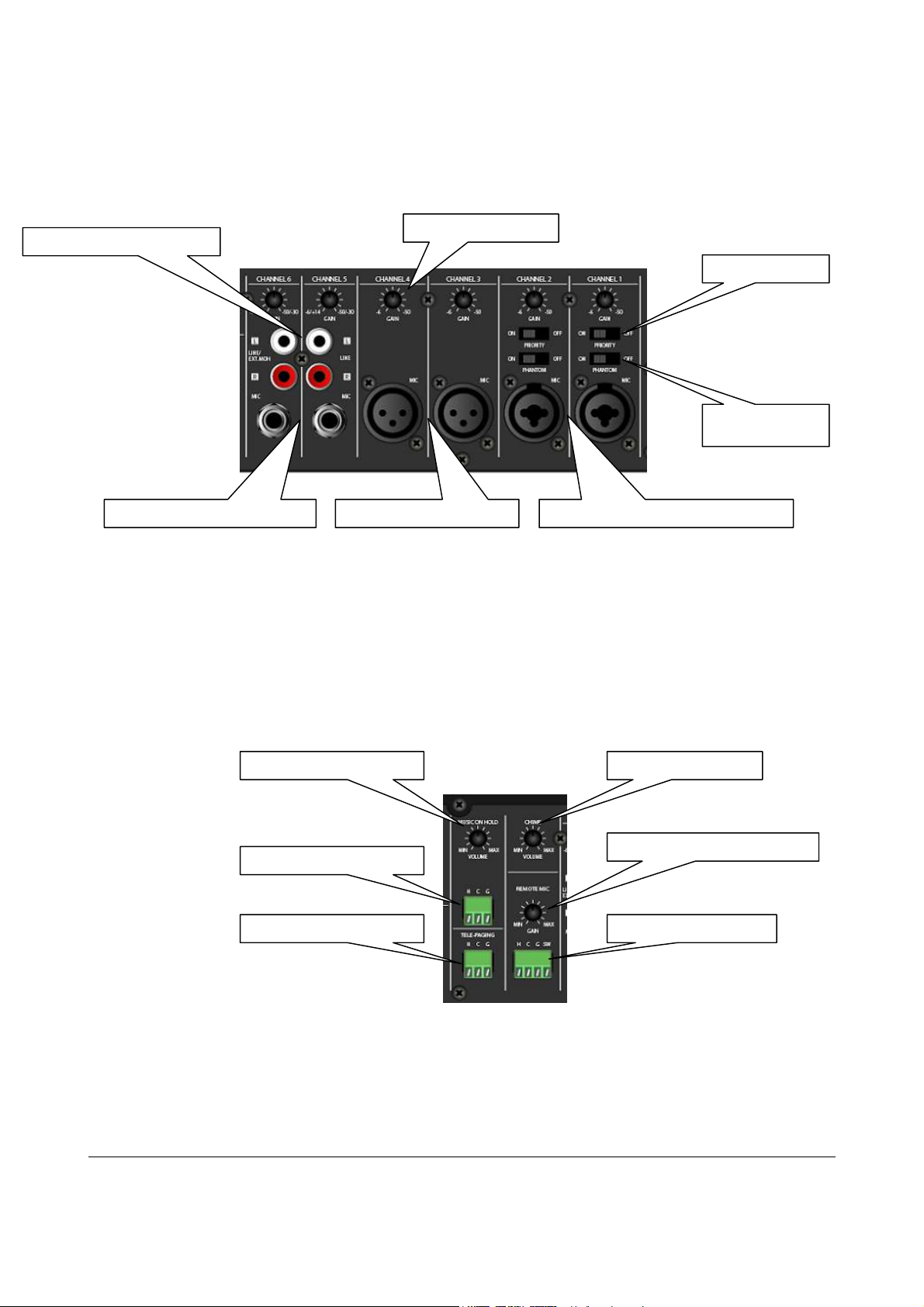

OVERVIEW INPUT SECTION LINE INPUTS......................................................................................................................................................................12

OVERVIEW INPUT SECTION TELE-PAGING AND REMOTE MIC............................................................................................................................ 12

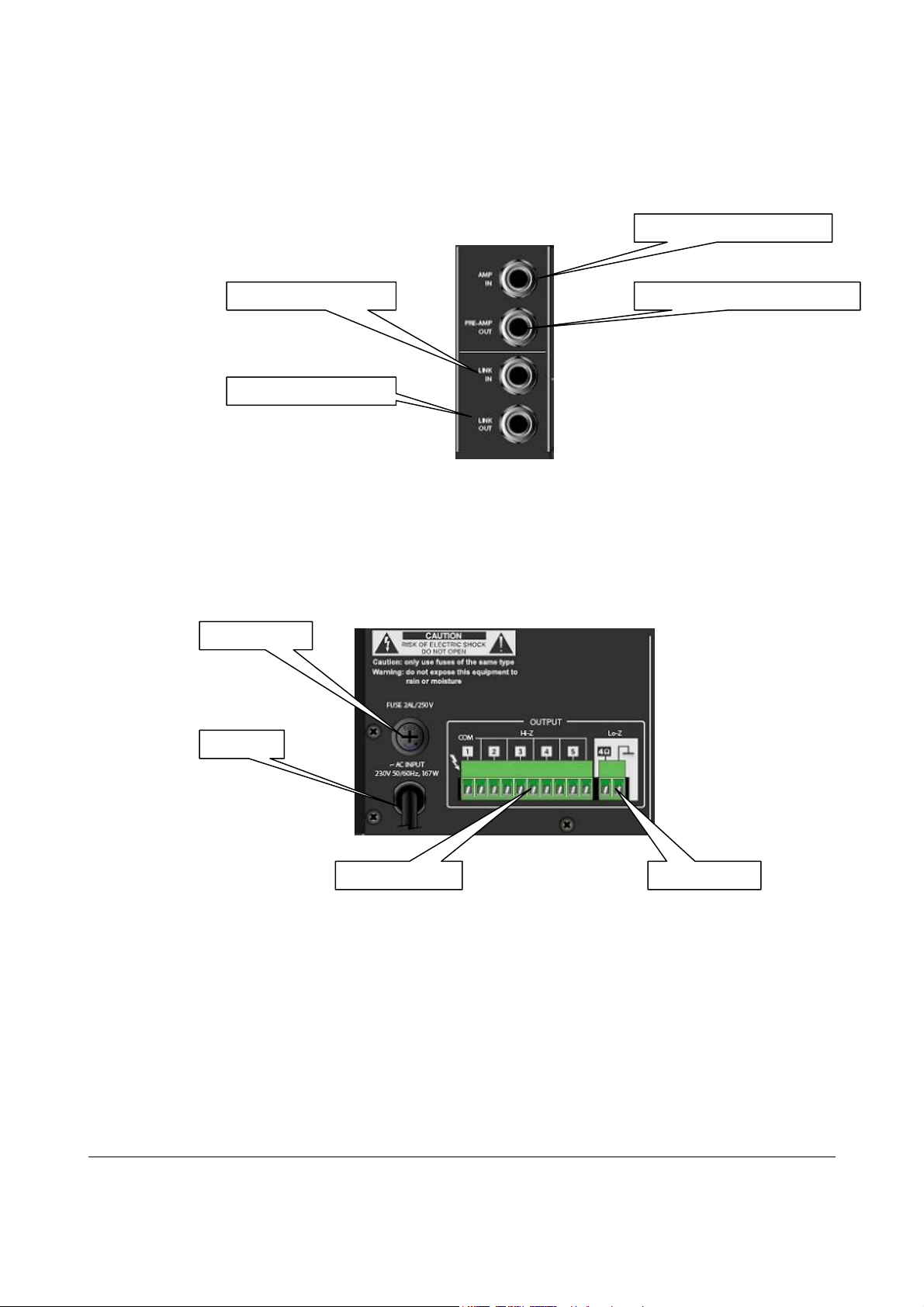

OVERVIEW CASCADING PORTS..........................................................................................................................................................................................13

OVERVIEW OUTPUT SECTION.............................................................................................................................................................................................13

GETTING STARTED...................................................................................................................................................................................................................14

PRIORITY SETTINGS................................................................................................................................................................................................................15

PHANTOM POWER....................................................................................................................................................................................................................15

TELEPHONE PAGING...............................................................................................................................................................................................................15

CONNECTING EXTERNAL EQUIPMENT...........................................................................................................................................................................16

CASCADING COM12/COM24 PUBLIC ADDRESS AMPLIFIERS .................................................................................................................................. 16

CONNECTING THE SPEAKERS.............................................................................................................................................................................................16

WIRE UP THE SYSTEM.............................................................................................................................................................................................................17

ADDITIONAL INFORMATION COM12/COM24.................................................................................................................................................................18

PERSONAL NOTES.....................................................................................................................................................................................................................19

CAUTION – SERVICING............................................................................................................................................................................................................8

FRONT.........................................................................................................................................................................................................................................10

REAR ...........................................................................................................................................................................................................................................10

INPUT 1 - 6 (FRONT).................................................................................................................................................................................................................11

OUTPUT 1-5 ( FRONT ).............................................................................................................................................................................................................11

INPUT 1-6 (REAR) .....................................................................................................................................................................................................................12

CASCADING PORTS (REAR)..................................................................................................................................................................................................13

T

ECHNICAL SPECIFICATIONS

.......................................................................................................................................................................................................18

2222

NEDERLANDS

INLEIDING.................................................................................................................................................................................................................................... 20

OMGEVING...................................................................................................................................................................................................................................21

VEILIGHEIDSVOORSCHRIFTEN..........................................................................................................................................................................................22

WAARSCHUWING – SERVICE ..............................................................................................................................................................................................22

AANSLUITGEGEVENS VAN DE CONNECTOREN ........................................................................................................................................................... 23

OVERZICHT VOOR- EN ACHTERZIJDE............................................................................................................................................................................24

VOORZIJDE................................................................................................................................................................................................................................24

ACHTERZIJDE...........................................................................................................................................................................................................................24

OVERZICHT INGANGSCONTROLE.....................................................................................................................................................................................25

INGANGEN 1 - 6 (VOORZIJDE)..............................................................................................................................................................................................25

OVERZICHT UITGANGSCONTROLE..................................................................................................................................................................................25

UITGANG 1-5 ( VOORZIJDE ).................................................................................................................................................................................................25

OVERZICHT INGANGSSECTIE LIJNINGANGEN............................................................................................................................................................26

INGANGEN 1-6 (ACHTERZIJDE)...........................................................................................................................................................................................26

OVERZICHT INGANGSSECTIE ‹ TELE-PAGING › EN ‹ REMOTE MIC ›...................................................................................................................26

OVERZICHT CASCADE IN- EN UITGANGEN....................................................................................................................................................................27

CASCADE IN- EN UITGANGEN (ACHTERZIJDE) .............................................................................................................................................................27

OVERZICHT UITGANGSSECTIE...........................................................................................................................................................................................27

ALGEMENE UITLEG.................................................................................................................................................................................................................28

PRIORITEIT INSTELLINGEN.................................................................................................................................................................................................29

FANTOOMVOEDING.................................................................................................................................................................................................................29

TELEFOONCENTRALE ............................................................................................................................................................................................................29

EXTRA TOESTELLEN AANSLUITEN...................................................................................................................................................................................30

COM12/COM24 MENGVERSTERKERS IN CASCADE SCHAKELEN..........................................................................................................................30

LUIDSPREKERS AANSLUITEN..............................................................................................................................................................................................30

BEDRADING .................................................................................................................................................................................................................................31

BIJKOMENDE INFORMATIE COM12/COM24...................................................................................................................................................................32

T

ECHNISCHE SPECIFICATIES

PERSOONLIJKE AANTEKENINGEN....................................................................................................................................................................................33

........................................................................................................................................................................................................32

3333

FRANCAIS

INTRODUCTION .........................................................................................................................................................................................................................34

ENVIRONNEMENT.....................................................................................................................................................................................................................35

PRESCRIPTIONS DE SÉCURITÉ............................................................................................................................................................................................36

A

VERTISSEMENT – ENTRETIEN

DONNÉES DE BRANCHEMENT DU CONNECTEURS .....................................................................................................................................................37

VUE GÉNÉRALE DE LA FAÇADE ET DE L’ARRIÈRE....................................................................................................................................................38

F

AÇADE

.........................................................................................................................................................................................................................................38

A

RRIÈRE

........................................................................................................................................................................................................................................38

VUE GÉNÉRALE CONTRÔLE D’ENTRÉE..........................................................................................................................................................................39

E

NTRÉES 1 - 6 (FAÇADE

VUE GÉNÉRALE CONTRÔLE DE SORTIE.........................................................................................................................................................................39

S

ORTIE

1-5 (

FAÇADE

).................................................................................................................................................................................................................39

VUE GÉNÉRALE SECTION D’ENTRÉE ‹ LINE INPUTS › ...............................................................................................................................................40

E

NTRÉES

1-6 (

ARRIÈRE

VUE GÉNÉRALE SECTION D’ENTRÉE ‹ TELE-PAGING › ET ‹ REMOTE MIC › ....................................................................................................40

VUE GÉNÉRALE ‹ CASCADE › ENTRÉES ET SORTIES..................................................................................................................................................41

‹ C

ASCADE › ENTRÉES ET SORTIES (ARRIÈRE

VUE GÉNÉRALE SECTION DE SORTIE ..............................................................................................................................................................................41

INFORMATIONS GÉNÉRALES............................................................................................................................................................................................... 42

RÉGLAGES PRIORITAIRES....................................................................................................................................................................................................43

ALIMENTATION FANTÔME................................................................................................................................................................................................... 43

CENTRAL TÉLÉPHONIQUE....................................................................................................................................................................................................43

BRANCHER DES APPAREILS SUPPLÉMENTAIRES.......................................................................................................................................................44

MONTER EN ‹ CASCADE › LES COM12/COM24 AMPLIFICATEURS-MÉLANGEUR............................................................................................44

BRANCHER LES HAUT-PARLEURS.....................................................................................................................................................................................44

CÂBLAGE ...................................................................................................................................................................................................................................... 45

INFORMATIONS SUPPLÉMENTAIRES COM12/COM24 ................................................................................................................................................46

S

PÉCIFICATIONS TECHNIQUES

NOTES PERSONNELLES..........................................................................................................................................................................................................47

...................................................................................................................................................................................................36

) ..............................................................................................................................................................................................................39

)...............................................................................................................................................................................................................40

)..............................................................................................................................................................................41

.....................................................................................................................................................................................................46

4444

DEUTSCH

EINFÜHRUNG ..............................................................................................................................................................................................................................48

AUFSTELLUNGSHINWEISE....................................................................................................................................................................................................49

SICHERHEITSVORSCHRIFTEN ............................................................................................................................................................................................50

W

ARNUNG – BEDIENUNG

ANSCHLIEΒDATEN DER STECKER.....................................................................................................................................................................................51

ÜBERSICHT VORDER – UND RÜCKSEITE ........................................................................................................................................................................52

V

ORDERSEITE

R

ÜCKSEITE

ÜBERSICHT EINGANGSKONTROLLE................................................................................................................................................................................ 53

E

INGÄNGE 1 - 6 (VORDERSEITE

ÜBERSICHT AUSGANGSKONTROLLE...............................................................................................................................................................................53

A

USGANG

ÜBERSICHT EINGANGSSEKTION LINEQUELLEN ........................................................................................................................................................54

E

INGÄNGE

ÜBERSICHT EINGANGSSEKTION ‹ TELE-PAGING › UND ‹ REMOTE MIC ›..........................................................................................................54

ÜBERSICHT ‹ CASCADE › EIN – UND AUSGÄNGE ..........................................................................................................................................................55

‹ C

ASCADE › EIN – UND AUSGÄNGE (RÜCKSEITE

ÜBERSICHT AUSGANGSSEKTION.......................................................................................................................................................................................55

ALLGEMEINE INFORMATIONEN........................................................................................................................................................................................56

PRIORITÄTSEINSTELLUNGEN.............................................................................................................................................................................................57

PHANTOMSPEISUNG................................................................................................................................................................................................................57

FERNMELDEAMT ......................................................................................................................................................................................................................57

ZUSÄTZLICHE GERÄTE ANSCLIEΒEN..............................................................................................................................................................................58

COM12/COM24 MISCHVERSTÄRKER IN ‹ CASCADE › SCHALTEN..........................................................................................................................58

LAUTSPRECHER ANSCHLIEΒEN.........................................................................................................................................................................................58

VERDRAHTUNG..........................................................................................................................................................................................................................59

ZUSÄTZLICHE INFORMATIONEN COM12/COM24........................................................................................................................................................60

T

ECHNISCHE SPEZIFIKATIONEN

PERSÖNLICHE NOTIZEN........................................................................................................................................................................................................61

...............................................................................................................................................................................................................................52

...................................................................................................................................................................................................................................52

1-5 (V

1-6 (R

............................................................................................................................................................................................................50

) .................................................................................................................................................................................................53

ORDERSEITE

ÜCKSEITE

)....................................................................................................................................................................................................53

) .......................................................................................................................................................................................................54

) .....................................................................................................................................................................55

...................................................................................................................................................................................................60

5555

Introduction

T

This section briefly describes the possibilities of the COM12/COM24 public address
amplifier.

he COM12/COM24 public address amplifier was developed as an easy to use, flexible
solution for multifunctional use.

During the development of the COM12/COM24, the AUDAC-engineers wanted to achieve four
goals:

- Delivering a flexible audio solution to control multiple functions

- Easy to use

- Excellent sound quality

- Modern and advanced design

The COM12/COM24 has 2 stereo unbalanced line level inputs, 2 mono balanced line level inputs,
2 mono balanced line level inputs with priority settings and phantom power, 5 high impedance
100V mono output zones, 1 low impedance 4ohm mono output zone, a link input and output, an
amp input and pre-amp output, a remote microphone input and the possibility to connect a
telephone pager unit.

The COM12/COM24 can be used in commercial applications such as restaurants, hotels, shops,
warehouses, professional offices, public buildings, …

A simple example: when installed in a shop, you could connect: a tuner to play your favorite radio­station, a microphone to make announcements, a telephone pager, … and off course the doorbell
of the shop.

6666

Chapter

1

Environment

Do not place this unit in an enclosed environment such as a bookshelf or closet. Ensure
that there is adequate ventilation to cool the unit. Do not block the ventilation openings.

Do not place the unit in environments which contain high levels of dust, heat, moisture or
vibration.

Do not use the unit near water or other liquids. Make sure no water or other liquids can be
spilled, dripped or splashed on the unit.

This unit is developed for indoor use only. Do not use it outdoors.

Do not place objects on top of the unit.

Place the unit on a stable base.

7777

Safety Requirements







Always handle the unit with care.

Only use a grounded socket outlet and a power cord with grounding plug to plug in the
unit.

This unit is not a toy. It should not be operated by children.

Do not stick objects through the openings of the COM12/COM24.

Do not open the unit (risk for electrical shock).

The COM12/COM24 contains several ‹ jumpers › which can be set. These settings may
only be done by qualified people.

CAUTION – SERVICING

This unit contains no user serviceable parts. Refer all servicing to qualified
service personnel. Do not perform any servicing unless you are qualified to do
so.

Note

This product conforms to the following European Standards: EN 50081-1: 1992, EN
50082-1: 1992, EN 60065: 1994

8888

Pin connections on Connectors

Cinch (RCA)

:

tip = signal (left or right)

ring = ground

XLR:

1 = ground / shield

2 = +sig

3 = -sig

XLR female:

XLR male:

6.3mm (1/4”) balanced jack plug:

tip = +sig

ring = -sig

sleeve = ground / shield

6.3mm (1/4”) unbalanced jack plug:

tip = signal

sleeve = ground / shield

9999

Overview front and rear panel of the COM12/COM24

Chapter

2

for the COM24)

FRONT

REAR

(same

10

10

1010

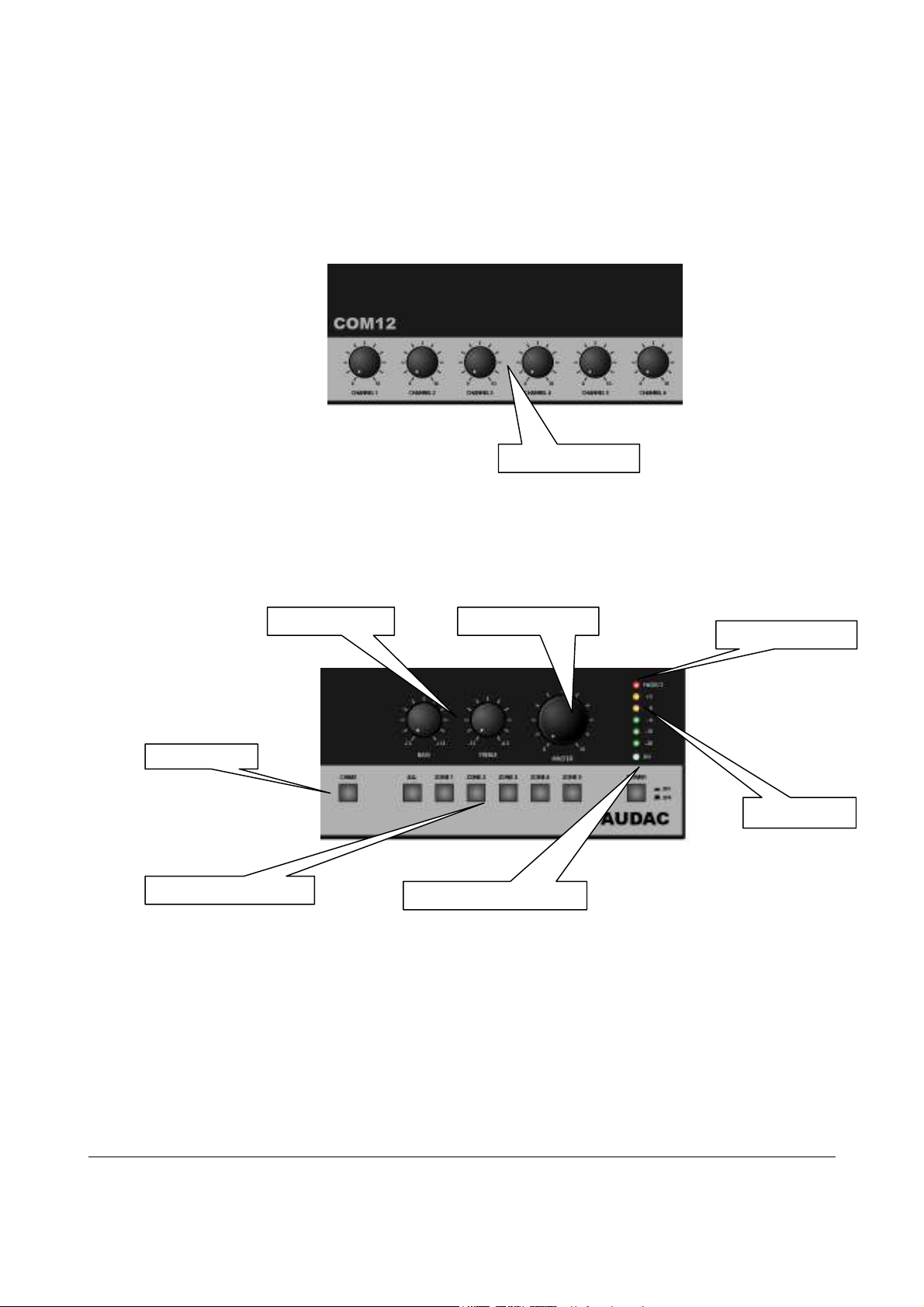

Overview Input Controls

2 band tone control

Chime button

Zone output routing buttons

Input volume controls

Output VU

-

bar

INPUT 1 - 6 (FRONT)

(same for the COM24)

Overview Output Controls

OUTPUT 1-5 ( FRONT )

(same for the COM24)

Master volume control

Output clipping LED

Power button and blue ON-led

11

11

1111

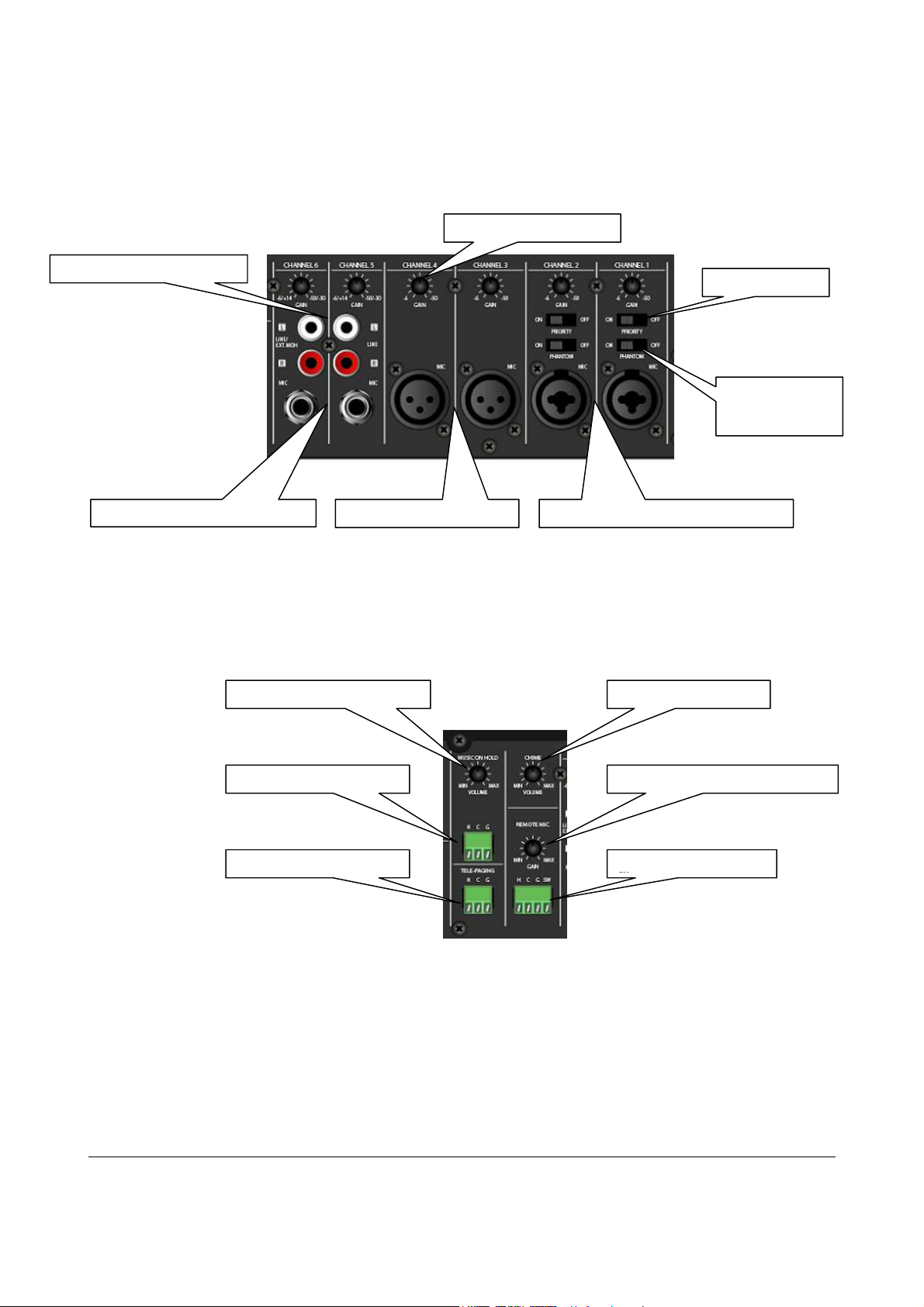

Overview Input section line inputs

Input Level Gain Controls

Priority switch

XLR balanced line inputs

6.3mm jack balanced line inputs

RCA unbalanced line inputs

Chime volume control

Music on hold volume control

Remote microphone input

Telephone paging input

XLR / 6.3mm jack balanced line inputs

INPUT 1-6 (REAR)

(same for the COM24)

Microphone phantom
power switch

Overview input section tele-paging and remote mic

the COM24)

(same for

Music on hold output Remote microphone volume control

12

12

1212

Overview Cascading Ports

Fuse holder

Pre-amplifier output (unbalanced)

Link input (unbalanced)

CASCADING PORTS (REAR)

Link output (unbalanced)

(same for the COM24)

Amplifier input (unbalanced)

Overview output section

(same for the COM24)

Power cord

4ohm zone output 100V zone outputs

13

13

1313

Chap

ter

3

Getting Started

The COM12/COM24 public address amplifier can be switched on by pressing the power button
on the front panel. The blue ‹ ON › led will light up if the device is powered-up.

On the front panel you can route the input signals to a specific zone output simply by pressing the
routing button of the zone output. If you want to route the input signals to all zone outputs, press
the ‹ All › button. By pressing the routing buttons a second time, the routing will be undone. A pre­announced chime can be played by pressing the ‹ Chime › button on the front panel.

The volume of the input signals can be controlled by turning the volume knobs of the input
signals on the front panel of the COM12/COM24. The master volume knob and the 2 band tone
control let you adjust the volume, bass and treble of the output signal. A VU-bar indicates the
signal level of the output signal.

On the rear panel, the gain of the input channels and the remote microphone can be adjusted. The
volume of the ‹ chime › and the ‹ music on hold › function can also be adjusted on the rear panel.

The output section on the rear panel of the COM12/COM24 has 5 high impedance zone outputs
for 100V lines and 1 low impedance zone output to connect a 4ohm speaker (or two 8 ohm
speakers in parallel).

14

14

1414

Priority settings

The COM12/COM24 public address amplifier has a 3 layer priority mute function. The first layer
has the highest priority, the third layer has the lowest priority.

Layer 1 Telephone paging

Layer 2 CH1, CH2, Chime, Remote Mic.

Layer 3 CH3, CH4, CH5, CH6

When a source of a higher layer becomes active, all other input signals on the layers below are
muted.

The priority for CH1 and CH2 can be switched ‹ on › or ‹ off › on the rear panel.

Phantom power

When connecting a condenser microphone to CH1 or CH2, the phantom power for the
microphone on the specific channel can be switched on at the rear panel. The phantom power
supplies +15V

to the microphone.

DC

Telephone paging

Connect the tele-paging connector with the tele-paging output of your telephone paging unit.
Connect the ‹ music on hold › connector to the ‹ music on hold › input of the telephone paging
unit.

The music for the ‹ music on hold › function is provided only by the music source connected to
CH6.

Set the ‹ music on hold › volume to a proper level.

15

15

1515

Connecting external equipment

If it is necessary to condition the output signal or to limit the output signal, an equalizer or limiter
can be connected between the mixer section and the amplifier section of the COM12/COM24.

This can be done by connecting the ‹ pre-amp output › to the equalizer or limiter input and
connecting the equalizer or limiter output to the ‹ amp input ›. When you insert a 6.3mm plug into
the ‹ amp input ›, the internal amplifier section will be disconnected from the internal mixer
section.

Cascading COM12/COM24 public address amplifiers

When there’s need for more in- and outputs, the COM12/COM24 amplifiers can be cascaded by
connecting the ‹ link output › from the master to the ‹ link input › of the slave.

Connecting the speakers

Speakers with a matching transformer can be connected to the 5 high impedance outputs on the
rear panel.

A 4ohm speaker (or two 8ohm speakers in parallel) can be connected to the 4ohm low impedance
output at the rear

ATTENTION:

NEVER use the high impedance outputs and the low impedance outputs

at the same time.

Make sure the total combined load of the speakers does not exceed 120W (COM12)/240W
(COM24). This is the maximum power the COM12/COM24 amplifier can give.

16

16

1616

Wire up the System

The COM12/COM24 amplifier is very easy to use. Following cable specs must be followed to
guarantee a correct operation:

1. Speaker cable for amplified zone output 4ohm: minimum 2x1.5 mm2 (distance >15m:
2x2.5mm2)

2. Music sources and other line level inputs: must be connected with audio cable of good quality

17

17

1717

Additional Information COM12/COM24

Chapter

4

Technical specifications

COM12 COM24

Sensitivity
Balanced Microphone Channels -50dB±3dB
Balanced Line Channels -22dB±3dB
Balanced Remote Microphone station -50dB±3dB
Balanced Telephone Paging -21dB±3dB
Unbalanced Link In -17dB±3dB
Unbalanced Amp In -0dB±3dB

Frequency Response (1Watt from speaker output
tap. 100Hz-10kHz)
THD+N by 1 kHz Less than 0.5%
Signal to Noise ratio 90 dB@1kHz

Phantom Power +15V DC

Zone outputs 1-5 100V

Output level & impedance 100V – 83 ohm

Power Supply 235V AC, 50-60Hz
Max. power consumption 170W 260W

Weight 9.76 kg 8,5 kg
Dimensions (W x H x D) 420 mm x 88mm x 320mm
Unit height 2HE

+1.5dB / -3dB

100V – 42 ohm

70V – 42 ohm

25V – 5,2 ohm

4 ohm – 22V

70V – 21 ohm

25V – 2,6 ohm

4 ohm – 31V

18

18

1818

Personal notes

19

19

1919

D

Inleiding

In deze inleiding wordt de COM12/COM24 mengversterker kort omschreven.

e COM12/COM24 mengversterker werd ontwikkeld als een gebruiksvriendelijke,
flexibele oplossing voor multifunctioneel gebruik.

Tijdens de ontwikkeling van de COM12/COM24 versterker wilden de AUDAC ingenieurs vier
doelen bereiken:

- Een flexibele audio oplossing aanbieden, geschikt voor multifunctioneel gebruik.

- Een gemakkelijk te gebruiken apparaat

- Een excellente geluidskwaliteit

- Een modern maar toch eenvoudig design

De COM12/COM24 mengversterker heeft 2 ongebalanceerde stereo lijningangen, 2
gebalanceerde mono lijningangen, 2 gebalanceerde mono lijningangen met prioriteiten en fantoom
voeding, 5 hoog impedante 100V mono uitgang zones, 1 laag impedante 4ohm mono uitgang
zone, een link ingang en uitgang, een ‹ amp › ingang en ‹ pre-amp › uitgang, een ‹ remote ›
microfoon ingang en de mogelijkheid om een telefooncentrale aan te sluiten.

De COM12/COM24 mengversterker kan gebruikt worden in commerciële toepassingen zoals
restaurants, hotels, winkels, warenhuizen, kantoren, openbare gebouwen, …

Als de COM12/COM24 mengversterker geïnstalleerd is in een winkel, zou je de volgende
aansluitingen kunnen maken: een tuner om je favoriete radiostation te beluisteren, een microfoon
om aankondigingen te doen, een telefooncentrale, … en natuurlijk de deurbel van de winkel.

20

20

2020

Hoofdstuk

1

Omgeving

Plaats dit apparaat niet in een gesloten ruimte, zoals een boekenkast of ander soort kast.

Zorg dat er voldoende verluchting is om het apparaat af te koelen. Blokkeer de
ventilatieopeningen niet.

Plaats het apparaat niet in een warme, stoffige of vochtige omgeving. Zorg ervoor dat het
apparaat ook niet onderhevig is aan trillingen.

Gebruik het apparaat niet in de omgeving van water of andere vloeistoffen. Zorg ervoor
dat er geen vloeistoffen op het apparaat kunnen vallen, druppelen of spatten.

Het apparaat mag alleen binnenshuis gebruikt worden. Gebruik het niet buiten.

Plaats geen voorwerpen op het apparaat.

Zorg ervoor dat het apparaat stabiel staat.

21

21

2121

Veiligheidsvoorschriften







Behandel het apparaat steeds met de grootste zorg.

Gebruik enkel geaarde stopcontacten en netkabels met een geaarde stekker om het
apparaat aan te sluiten.

Dit apparaat is geen speelgoed en mag dus niet bediend worden door kinderen.

Steek geen voorwerpen door de ventilatieopeningen van de COM12/COM24 versterker.

Open het apparaat niet (risico op elektrische schokken).

De COM12/COM24 versterker beschikt over enkele ‹ jumpers › die ingesteld kunnen
worden. Dit mag alleen door gekwalificeerde vaklui gebeuren.

WAARSCHUWING – SERVICE

Dit apparaat bevat geen onderdelen die door de gebruiker zelf gerepareerd
kunnen worden. Laat alle reparaties over aan gekwalificeerde vaklui. Voer
zelf geen reparaties uit, tenzij je hiervoor gekwalificeerd bent.

Opmerking

Dit product voldoet aan volgende Europese Standaarden: EN 50081-1: 1992, EN 50082-1:
1992, EN 60065: 1994

22

22

2222

Aansluitgegevens van de connectoren

Cinch (RCA)

:

tip = signaal (links of rechts)

ring = massa

XLR:

1 = massa / afscherming

2 = +sig

3 = -sig

XLR vrouwelijk:

XLR mannelijk:

6.3mm (1/4”) gebalanceerde plug:

tip = +sig

ring 1 = -sig

ring 2 = massa / afscherming

6.3mm (1/4”) ongebalanceerde plug:

tip = signaal

ring = massa / afscherming

23

23

2323

Overzicht voor- en achterzijde

Hoofdstuk

2

VOORZIJDE

ACHTERZIJDE

(idem COM24)

24

24

2424

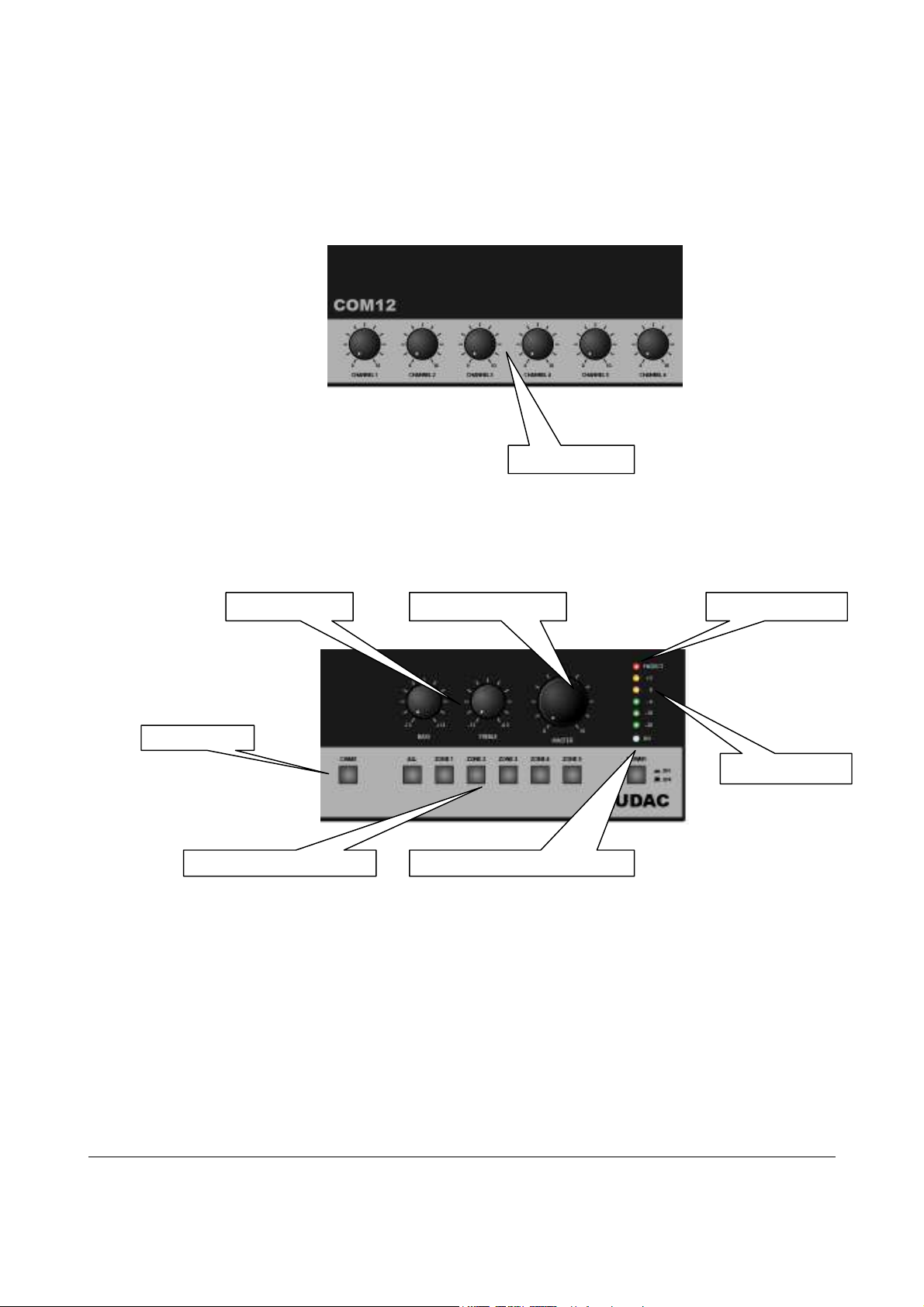

Overzicht ingangscontrole

Uitgang clipping LED

2 band to

on regeling

Chime

knop

Aan/uit knop en blauwe ON

-

led

Ingang

s

volume

knoppen

Uitgang

VU-bar

Master

volume

knop

INGANGEN 1 - 6 (VOORZIJDE)

(idem COM24)

Overzicht uitgangscontrole

UITGANG 1-5 ( VOORZIJDE )

(idem COM24)

Uitgangszone routing knoppen

25

25

2525

Overzicht ingangssectie lijningangen

Ingang

Level

Gain Controle

Prioriteit schakelaar

XLR gebalanceerde lijningangen

6.3mm jack gebalanceerde lijningangen

RCA ongebalanceerde lijningangen

Chime volume controle

‹ Music on hold ›

volume controle

‹ Music on hold ›

uitgang

‹ Remote microphone ›

volume controle

‹ Remote microphone ›

ingang

‹ Telephone paging

›

ingang

XLR / 6.3mm jack gebalanceerde lijnin

gangen

INGANGEN 1-6 (ACHTERZIJDE)

(idem COM24)

Microfoon fantoom­voeding schakelaar

Overzicht ingangssectie ‹ tele-paging › en ‹ remote mic ›

(idem COM24)

26

26

2626

Overzicht cascade in- en uitgangen

Zekering houder

4ohm zone uit

gang 100V zone uitgangen

Netsnoer

Voorversterker uitgang (ongebalanceerd)

Versterker ingang (ongebalanceerd)

Link ingang (ongebalanceerd)

Link uitgang (ongebalanceerd)

CASCADE IN- EN UITGANGEN (ACHTERZIJDE)

(idem COM24)

Overzicht uitgangssectie

(idem COM24)

27

27

2727

Hoofdstuk

3

Algemene uitleg

Je zet de COM12/COM24 mengversterker aan door op de ‹ power › knop op de voorzijde van het
apparaat te drukken. Als het apparaat aanstaat, licht de blauwe ‹ ON › led op.

Op de voorzijde kan je de ingangssignalen naar een bepaalde zone routen, door eenvoudigweg op
de routingknop van die zone te drukken. Als je de ingangssignalen wil doorrouten naar alle zones,
druk je de ‹ All › knop in. Als je een tweede maal op de routingknop drukt, hef je de routing op.
Door op de ‹ Chime › knop aan de voorzijde te drukken, kan je een beltoon genereren.

Je kan het volume van de ingangssignalen veranderen, door aan de overeenkomstige knop op de
voorzijde van de COM12/COM24 te draaien. Het uitgangsvolume verander je met de ‹ Master ›
volumeknop. De toonregeling van het uitgangssignaal gebeurt door aan de ‹ bass › en ‹ treble ›
knoppen te draaien. Een VU-bar geeft het signaalniveau op de uitgang aan.

Op de achterzijde kan je de ‹ gain › van de ingangen en de ‹ remote microphone › bijregelen. Ook
het volume van de beltoon (chime) en de ‹ Music on hold › functie kan je daar afstellen.

De uitgangssectie op de achterzijde van de COM12/COM24 mengversterker heeft 5 hoog
impedante zone uitgangen voor 100V lijnen en 1 laag impedante zone uitgang om een 4ohm
luidspreker (of twee 8ohm luidsprekers in parallel) aan te sluiten.

28

28

2828

Prioriteit instellingen

De COM12/COM24 mengversterker heeft 3 verschillende prioriteitslagen. De eerste laag heeft de
hoogste prioriteit, de derde laag heeft de laagste prioriteit.

Laag 1 Telephone paging

Laag 2 CH1, CH2, Chime, Remote Mic.

Laag 3 CH3, CH4, CH5, CH6

Wanneer een bron van een hogere laag actief wordt, zullen alle andere ingangsignalen op de lager
liggende lagen gedempt worden.

De prioriteitsinstellingen voor CH1 en CH2 kan je op – en afzetten op de achterzijde van de
COM12/COM24 mengversterker.

Fantoomvoeding

Wanneer je een condensatormicrofoon op CH1 of CH2 aansluit, kan je op de achterzijde van de
COM12/COM24 mengversterker de fantoomvoeding aanzetten. De fantoomvoeding voor de
microfoon is +15V

DC

.

Telefooncentrale

Verbind de ‹ tele-paging › stekker met de ‹ tele-paging › uitgang van je telefooncentrale. Verbind de
‹ music on hold › stekker met de ‹ music on hold › ingang van je telefooncentrale.

Enkel de muziek op ingang CH6 kan gebruikt worden voor de muziek voor de ‹ music on
hold › functie.

Zet het ‹ music on hold › volume op een gepast niveau.

29

29

2929

Extra toestellen aansluiten

Mocht het nodig zijn om het uitgangssignaal te conditioneren of te beperken, dan kan je eventueel
een equalizer, limiter of ander toestel tussen de interne mixer en de versterkersectie van de
COM12/COM24 aansluiten.

Een extern toestel sluit je aan door de ‹ pre-amp output › van de COM12/COM24 mengversterker
in de ingang van het externe toestel te steken en de uitgang van het extern toestel met de ‹ amp
input › van de COM12/COM24 mengversterker te verbinden.

Wanneer je een 6.3mm plug in de ‹ amp input › steekt, zal de interne versterker losgekoppeld
worden van de interne mixer.

COM12/COM24 mengversterkers in cascade schakelen

Als er meer in – of uitgangen nodig zijn, kan je de COM12/COM24 mengversterker in cascade
schakelen door de ‹ link output › van de master door te verbinden met de ‹ link input › van de slave.

Luidsprekers aansluiten

Luidsprekers met een gepaste lijntransformator kan je aansluiten op de 5 hoog impedante
uitgangen op de achterzijde.

Zorg ervoor dat het totaal gecombineerde vermogen van de luidsprekers de 120W
(COM12)/240W (COM24) niet overschrijdt. 120W (COM12)/240W (COM24) is het maximale
vermogen dat de COM12/COM24 mengversterker kan leveren.

Je kan een 4ohm luidspreker (of twee 8ohm luidsprekers in parallel) op de 4ohm laag impedante
uitgang op de achterzijde aansluiten.

OPGEPAST:

Gebruik de hoog en laag impedante uitgangen NOOIT GELIJKTIJDIG.

30

30

3030

Bedrading

De COM12/COM24 mengversterker is eenvoudig in gebruik en biedt een uitstekende
geluidskwaliteit. Om een correcte werking te garanderen, is het aangeraden om volgende
kabelspecificaties na te leven:

1. Luidsprekerkabel voor de 4ohm zone uitgang: minimum 2x1.5mm² (afstand >15m:
2x2.5mm²)

2. Muziekbronnen en andere lijningangen moeten aangesloten worden met een gepaste kabel van
goede kwaliteit.

31

31

3131

Bijkomende informatie COM12/COM24

Hoofdstuk

4

Technische specificaties

COM12 COM24

Gevoeligheid
Gebalanceerde Microfoon ingangen -50dB±3dB
Gebalanceerde Lijn ingangen -22dB±3dB
Gebalanceerde ‹ Remote Microphone › ingang
Gebalanceerde ‹ Telephone Paging › ingang
Ongebalanceerde ‹ Link In › ingang
Ongebalanceerde ‹ Amp In › ingang

Frequentie Respons (1Watt, 100Hz-10kHz) +1.5dB / -3dB
THD+N bij 1 kHz minder dan 0.5%
Signaal / Ruis verhouding 90 dB@1kHz

Fantoom Voeding +15V DC

Zone uitgangen 1-5 100V

Output level & impedantie 100V – 83 ohm

Voeding 235V AC, 50-60Hz
Max. vermogensopname 170W 260W

Gewicht 9.76 kg 8,5 kg
Afmetingen (B x H x D) 420 mm x 88mm x 320mm
Unit hoogte 2HE

-50dB±3dB

-21dB±3dB

-17dB±3dB

-0dB±3dB

100V – 42 ohm

70V – 42 ohm

25V – 5,2 ohm

4 ohm – 22V

70V – 21 ohm

25V – 2,6 ohm

4 ohm – 31V

32

32

3232

Persoonlijke aantekeningen

33

33

3333

Introduction

L

Cette partie décrit brièvement le COM12/COM24 amplificateur-mélangeur.

e COM12/COM24 amplificateur-mélangeur a été développe comme une solution
pratique et flexible pour un usage multifonctionnel.

En développant le COM12/COM24 amplificateur, les ingénieurs d’AUDAC voulaient atteindre 3
objectifs:

- Offrir une solution audio flexible, apte à un usage multifonctionnel

- Permettre une utilisation facile

- Offrir une qualité de son excellente

- Afficher un design moderne, mais aussi élémentaire

Le COM12/COM24 amplificateur-mélangeur a 2 entrées stéréo au niveau ligne asymétriques, 2
entrées monophonique au niveau ligne symétriques, 2 entrées monophonique au niveau ligne
symétrique avec des priorités et une alimentation fantôme, 5 zones de sortie 100V monophonique
à haute impédance, 1 zone de sortie 4ohm monophonique à basse impédance, 1 ‹ link input ›, 1 ‹
link output ›, 1 entrée ‹ amp › et 1 sortie ‹ pre-amp ›, 1 entrée ‹ remote › microphone et la possibilité
de brancher un central téléphonique.

Le COM12/COM24 amplificateur-mélangeur peut être utilisé dans des applications commerciales
comme des restaurants, des hôtels, des commerces, des grand magasins, des bureaux, des
bâtiments publics, …

Si le COM12/COM24 amplificateur-mélangeur est installé dans un commerce, on peut faire les
branchements suivants : un récepteur radio pour écouter votre station de radiodiffusion favorite,
un microphone pour faire des annonces, un centrale téléphonique, … et naturellement la sonnette
du commerce.

34

34

3434

Chapitre

1

Environnement

Ne placez pas cet appareil dans un espace fermé comme une bibliothèque ou une
armoire.

Prévoyez assez de ventilation pour refroidir l’appareil. Ne bloquez pas les ouïes de
ventilation.

Ne placez pas cet appareil dans des endroits où il y a beaucoup de poussière, de chaleur
ou d’humidité. Assurez-vous que l’appareil n’est pas sujet aux vibrations.

N’utilisez pas cet appareil tout près de l’eau ou d’autres substances liquides. Assurez-vous
qu’aucune substance liquide ne peut tacher, gouter ou éclabousser l’appareil.

L’appareil n’est développé que pour être utilisé à l’intérieur. Ne l’utilisez pas en plein air.

Ne posez pas d’objets au-dessus de l’appareil.

Posez l’appareil sur un support stable.

35

35

3535

Prescriptions de sécurité







Prenez toujours soin de l’appareil.

N’utilisez que des prises mises à la terre et des câbles réseau avec une fiche mâle mise à la
terre pour brancher l’appareil.

Cet appareil n’est pas un jouet. Des enfants ne peuvent pas l’utiliser.

N’introduisez pas d’objets dans les ouïes de ventilation du COM12/COM24
amplificateur.

N’ouvrez pas l’appareil (risque d’électrochoc).

Le COM12/COM24 amplificateur a quelques ‹ jumpers ›, qui peuvent être réglés.
Seulement du personnel de maintenance peut faire cela.

AVERTISSEMENT – ENTRETIEN

Cet appareil ne contient pas de pièces réparables par l’utilisateur. Faites
réparer l’appareil par du personnel de maintenance. Ne faites pas de travaux
de réparation vous-même sauf si vous êtes qualifié.

Remarque

Cet appareil est conforme à la norme européenne suivante: EN 50081-1: 1992, EN 50082­1: 1992, EN 60065: 1994

36

36

3636

Données de branchement du connecteurs

Cinch (RCA)

:

bout = signal (gauche ou droite)

cercle = terre

XLR:

1 = terre / restriction

2 = +sig

3 = -sig

XLR féminin:

XLR mâle:

6.3mm (1/4”) fiche symétrique:

bout = +sig

cercle 1 = -sig

cercle 2 = terre / restriction

6.3mm (1/4”) fiche asymétrique:

bout = signal

cercle = terre / restriction

37

37

3737

Vue générale de la façade et de l’arrière

Chapitre

2

FAçADE

ARRIÈRE

(aussi pour le COM24)

38

38

3838

Vue générale contrôle d’entrée

Bouton ‹

Chime

›

ENTRÉES 1 - 6 (FAçADE)

(aussi pour le COM24)

Boutons du volume
d’entrée

Vue générale contrôle de sortie

SORTIE 1-5 ( FAçADE )

(aussi pour le COM24)

Réglage de tonalité à
2 bandes

Bouton ‹ Master volume ›

Sortie témoin LED de
Clipping

Sortie ‹ VU-bar ›

Zone de sortie Boutons ‹ routing ›

Bouton marche/arrêt et témoin
LED bleu ‹ ON ›

39

39

3939

Vue générale section d’entrée ‹ line inputs ›

Entrée

Level ‹ Gain Controle

›

asymétrique

Sortie ‹

Music on hold

› Contrôle volume ‹

Re

mote microphone ›

XLR / 6.3mm jack entrées au niveau ligne symétriques

ENTRÉES 1-6 (ARRIÈRE)

RCA entrées au niveau ligne

(aussi pour le COM24)

Commutateur de
priorité

6.3mm jack entrées au niveau ligne
symétriques

Vue générale section d’entrée ‹ tele-paging › et ‹ remote
mic ›

XLR entrées au niveau ligne
symétriques

(aussi pour le COM24)

Commutateur microphone
alimentation fantôme

Contrôle volume ‹ Chime › Contrôle volume ‹ Music on hold ›

Entrée ‹ Remote microphone › Entrée ‹ Telephone paging ›

40

40

4040

Vue générale ‹ cascade › entrées et sorties

Sortie préamplificateur

(

asymétrique)

‹ Link input ›

(

asymétriq

ue)

‹ Link output › (

asymétrique

)

‹ CASCADE › ENTRÉES ET SORTIES (ARRIÈRE)

(aussi pour le COM24)

Entrée amplificateur (asymétrique)

Vue générale section de sortie

(aussi pour le COM24)

Support fusible

Cordon secteur

4ohm sortie de zone 100V sorties de zone

41

41

4141

Chapitre

3

Informations générales

Vous pouvez mettre le COM12/COM24 amplificateur-mélangeur en circuit en poussant sur le
bouton ‹ power › à la façade de l’appareil. Le témoin LED bleu ‹ ON › s’allumera si l’appareil est
branché.

À la façade, vous pouvez router les signaux d’entrée à une zone spécifique par tout simplement
appuyer sur le bouton routing de cette zone. Si vous voulez router les signaux d’entrée aux toutes
les zones, vous pouvez appuyer sur le bouton ‹ All ›. En poussant le bouton routing une deuxième
fois, le routing sera annulé. En appuyant sur le bouton ‹ Chime › à la façade de l’appareil, vous
pouvez générer une tonalité de retour d’appel.

Vous pouvez changer le volume des signaux d’entrée en tournant le bouton concordant à la façade
du COM12/COM24. Le volume de sortie peut être changé en tournant le bouton de volume ‹
Master ›. Si vous voulez régler le réglage du ton du signal de sortie, vous tournez les boutons ‹ bass
› et ‹ treble ›. Un ‹ VU-bar › montre le niveau du signal à la sortie.

À l’arrière, vous pouvez régler le ‹ gain › des entrées et le ‹ remote microphone ›. Là, vous pouvez
aussi régler le volume de la tonalité de retour d’appel (chime) et la fonction ‹ Music on hold ›.

La section de sortie à l’arrière du COM12/COM24 amplificateur-mélangeur a 5 sorties de zone de
haute impédance pour des lignes de 100V et 1 sortie de zone de basse impédance pour brancher
un haut-parleur de 4ohm (ou deux haut-parleurs de 8ohm en parallèle).

42

42

4242

Réglages prioritaires

Le COM12/COM24 amplificateur-mélangeur a 3 couches de priorité différentes. La première
couche a la priorité la plus haute, la troisième couche la priorité la plus basse.

Couche 1 Telephone paging

Couche 2 CH1, CH2, Chime, Remote Mic.

Couche 3 CH3, CH4, CH5, CH6

Si une source d’une couche plus haute devient active, tous les autres signaux d’entrées sur les
couches plus basses seront étouffés.

Vous pouvez arrêter les réglages prioritaires pour CH1 et CH2 à l’arrière du COM12/COM24
amplificateur-mélangeur.

Alimentation fantôme

Si vous branchez un microphone back-électret sur CH1 ou CH2, vous pouvez mettre en circuit
l’alimentation fantôme à l’arrière du COM12/COM24 amplificateur-mélangeur. L’alimentation
fantôme pour le microphone est +15V

DC

.

Central téléphonique

Raccordez la prise mâle ‹ tele-paging › avec la sortie ‹ tele-paging › de votre central téléphonique.
Raccordez la pise mâle ‹ music on hold › avec l’entrée ‹ music on hold › de votre central
téléphonique.

Seulement la musique à entrée CH6 peut être utilisée pour la musique pour la fonction
‹ music on hold ›.

Réglez le ‹ music on hold › volume à un niveau adapté.

43

43

4343

Brancher des appareils supplémentaires

Si c’est nécessaire de conditionner ou limiter le signal de sortie, vous pouvez éventuellement
brancher un égaliseur, un limiteur ou un autre appareil entre le mixeur interne et la section
d’amplification du COM12/COM24 amplificateur-mélangeur.

Vous pouvez brancher un appareil externe en introduisant le ‹ pre-amp output › du COM 12
amplificateur-mélangeur dans l’entrée de l’appareil externe et en raccordant la sortie de l’appareil
externe avec le ‹ amp input › du COM12/COM24.

Si vous introduisez un 6.3mm plug dans le ‹ amp input ›, l’amplificateur interne sera débranché du
mixeur interne.

Monter en ‹ cascade › les COM12/COM24 amplificateurs-
mélangeur

Si vous avez besoin de plus d’entrées ou de plus de sorties, vous pouvez monter le
COM12/COM24 en cascade en raccordant le ‹ link output › du master avec le ‹ link input › du
slave.

Brancher les haut-parleurs

Des haut-parleurs avec un transformateur de sortie lignes approprié peuvent être branchés sur les
5 sorties de basse impédance à l’arrière.

Assurez-vous que la charge totale combinée des haut-parleurs ne dépasse pas 120W
(COM12)/240W (COM24). 120W (COM12)/240W (COM24) est la puissance maximale que le
COM12/COM24 amplificateur-mélangeur peut donner.

Un 4ohm haut-parleur (ou deux 8ohm haut-parleurs en parallèle) peut (peuvent) être branché(s)
sur la 4ohm sortie de basse impédance à l’arrière.

ATTENTION:

N’utilisez JAMAIS les sorties de basse et haute impédance EN MÊME TEMPS.

44

44

4444

Câblage

Le COM12/COM24 amplificateur-mélangeur permet un usage facile et offre une qualité de son
excellente. Suivez les spécifications de câblage suivantes afin de garantir une opération correcte:

1. Câble du haut-parleur pour la sortie de zone 4ohm: minimum 2x1.5mm² (Si la distance est
supérieure à 15m: 2x2.5mm²)

2. Sources de musique et autres sources au niveau ligne doivent être branchées avec un câble
approprié de bonne qualité.

45

45

4545

Informations supplémentaires COM12/COM24

Chapitre

4

Spécifications techniques

COM12 COM24

Sensibilité
Entrées microphone symétriques -50dB±3dB
Entrées au niveau ligne symétriques -22dB±3dB
Entrée ‹ Remote Microphone › symétrique
Entrée ‹ Telephone Paging › symétrique
Entrée ‹ Link In › asymétrique
Entrée ‹ Amp In › asymétrique

Réponse en fréquence (1Watt, 100Hz-10kHz) +1.5dB / -3dB
THD+N chez 1 kHz moins de 0.5%
Rapport Signal/Bruit 90 dB@1kHz

Alimentation fantôme +15V DC

Sorties de zone 1-5 100V

Output level & impédance 100V – 83 ohm

Alimentation 235V AC, 50-60Hz
Puissance utilisée maximale 170W 260W

Poids 9.76 kg 8,5 kg
Dimensions (L x H x P) 420 mm x 88mm x 320mm
Unités de hauteur 2HE

-50dB±3dB

-21dB±3dB

-17dB±3dB

-0dB±3dB

100V – 42 ohm

70V – 42 ohm

25V – 5,2 ohm

4 ohm – 22V

70V – 21 ohm

25V – 2,6 ohm

4 ohm – 31V

46

46

4646

Notes personnelles

47

47

4747

Einführung

D

Diese Sektion beschreibt in aller Kürze die Funktionalität des COM12/COM24
Mischverstärkers.

er COM12/COM24 Mischverstärker ist eine flexible, gebrauchsfreundliche Lösung für
multifunktionalen Gebrauch.

Während der Entwicklung des COM12/COM24 Verstärkers wollten die AUDAC-Ingenieure 4
Ziele erreichen:

- Eine flexible Audiolösung für multifunktionalen Gebrauch anbieten.

- Einfache Handhabung

- Ausgezeichnete Klangqualität

- Moderne und fortgeschrittene Formgebung

Der COM12/COM24 Mischverstärker hat 2 asymmetrischen stereo Linequellen, 2 symmetrischen
mono Linequellen, 2 symmetrischen mono Linequellen mit Prioritäten und Phantomspeisung, 5
Hochimpedanz 100V mono Ausgangszonen, 1 Niedrigimpedanz 4ohm mono Ausgangszone, 1 ‹
link input › und 1 ‹ link output ›, 1 ‹ amp › Eingang und ‹ pre-amp › Ausgang, 1 ‹ remote ›
Mikrophoneingang und die Möglichkeit um ein Fernmeldeamt anzuschlieβen.

Der COM12/COM24 Mischverstärker ist anwendbar in kommerziellen Anwendungen wie
Restaurants, Hotels, Geschäfte, Warenhäuser, Büros, öffentliche Gebäude …

Wenn der COM12/COM24 Mischverstärker installiert ist in einem Geschäft, können Sie die
nächsten Anschlüsse machen: ein Tuner um Ihre Lieblingsradiostation anzuhören, ein Mikrophon
um Ankündigungen zu machen, ein Fernmeldeamt, … und selbstverständlich die Türklingel des
Geschäfts.

48

48

4848

Ka

pitel

1

Aufstellungshinweise

Stellen Sie das gerät nicht an einem geschlossen Ort auf, wie z.B. Bücherregal oder
Schrank.

Sorgen Sie für ausreichende Belüftung um das Gerät abzukühlen. Blockieren Sie
keinesfalls die Ventilationsöffnungen.

Schützen Sie das Gerät von Staub, Wärme und Feuchtigkeit. Sorgen Sie dass das Gerät
nicht unterliegend ist an Vibrationen.

Das Gerät darf nicht in der Nähe von Wasser oder anderen Flüssigkeiten benutzt werden.
Sprühen Sie kein Wasser oder andere Flüssigkeiten auf das Gerät.

Das Gerät ist nur für den Innengebrauch gedacht. Benutzen Sie dieses Gerät nicht außer
Hause.

Stellen Sie keine Gegenstände auf das Gerät.

Stellen Sie das Gerät auf eine solide Unterlage.

49

49

4949

Sicherheitsvorschriften







Das Gerät immer mit Sorgfalt benutzen.

Nur geerdete Steckdosen und Netzkabel mit geerdetem Stecker verwenden um das Gerät
anzuschließen.

Das Gerät ist kein Spielzeug für Kinder!

Stecken Sie keine Gegenstände in die Ventilationsöffnungen des COM12/COM24
Mischverstärker.

Das Gerät nicht öffnen (Gefahr von elektrischen Schlägen).

Der COM12/COM24 Mischverstärker enthalt verschiedene ‹ jumper ›, die eingestellt
werden können. Nur qualifizierte Fachleute dürfen diese Einstellungen durchführen.

WARNUNG – BEDIENUNG

Im Inneren des Gerätes dürfen von Benutzern keine Veränderungen
vorgenommen werden. Nur qualifizierte Fachleute dürfen erforderliche
Einstellungen durchführen. Machen Sie selbst keine Einstellungen, es sei
denn, Sie sind dafür qualifiziert.

Bemerkung

Dieses Produkt erfüllt die folgenden europäische Normen gemäß: EN 50081-1: 1992, EN
50082-1: 1992, EN 60065: 1994

50

50

5050

Anschlieβdaten der Stecker

Cinch (RCA)

:

tip = Signal (links oder rechts)

Ring = Erdung

XLR:

1 = Erdung / Abschirmung

2 = +sig

3 = -sig

XLR weiblich:

XLR männlich:

6.3mm (1/4”) symmetrischer Stecker:

tip = +sig

Ring 1 = -sig

Ring 2 = Erdung / Abschirmung

6.3mm (1/4”) asymmetrischer Stecker:

tip = Signal

ring = Erdung / Abschirmung

51

51

5151

Übersicht Vorder – und Rückseite

Kapitel

2

VORDERSEITE

RÜCKSEITE

(auch für COM24)

52

52

5252

Übersicht Eingangskontrolle

‹

Chime ›

Taste

Eingangspegelknöpfe

EINGÄNGE 1 - 6 (VORDERSEITE)

(auch für COM24)

Übersicht Ausgangskontrolle

AUSGANG 1-5 ( VORDERSEITE )

(auch für COM24)

‹ Master › Lautstärkeknopf

Ausgang Clip LED 2 Band Klangregelung

Ausgang VU-Anzeige

Ausgangszone ‹ routing › Tasten Ein/Aus Schalter und blaue ‹ ON › LED

53

53

5353

Übersicht Eingangssektion Linequellen

Eingang

Level ‹

Gain

Control

›

Prioritätsschalter

XLR

symmetrische Line Eingänge

6.

3mm jack symmetrische Line Eing

änge

RCA

asymmetrische Line Eingang

‹

Music on hold

› Ausgang

‹ Remote microphone ›

Lautstärkekontrolle

XLR / 6.3mm jack symmetrische Line

Eingänge

EINGÄNGE 1-6 (RÜCKSEITE)

(auch für COM24)

Mikrophon
Phantomspeisung
Schalter

Übersicht Eingangssektion ‹ tele-paging › und ‹ remote
mic ›

(auch für COM24)

‹ Chime › Lautstärkekontrolle ‹ Music on hold › Lautstärkekontrolle

‹ Telephone paging › Eingang

54

54

5454

‹ Remote microphone ›

Übersicht ‹ Cascade › Ein – und Ausgänge

Sicherungshalter

Vorverstärker Ausgang (asymme

trisch)

‹ Link Input › (asymmetrisch

)

‹ Link Output › (asymmetrisch

)

‹ CASCADE › EIN – UND AUSGÄNGE (RÜCKSEITE)

(auch für COM24)

Verstärker Eingang (asymmetrisch)

Übersicht Ausgangssektion

(auch für COM24)

Netzkabel

4ohm Zoneausgang 100V Zoneausgänge

55

55

5555

Kapitel

3

Allgemeine Informationen

Sie schalten den COM12/COM24 Mischverstärker ein, durch Tastendruck auf die ‹ power › Taste
auf der Vorderseite des Geräts. Wenn das Gerät eingeschaltet ist, leuchtet die blaue “ON”­Lampe.

Durch einmaligen Tastendruck auf die ‹ Routing › Taste einer Zone auf der Vorderseite des
COM12/COM24, können Sie die Eingangskanäle zu einer spezifischen Zone routen. Wollen Sie
die Eingangskanäle zu allen Zonen routen, dann drücken Sie auf die ‹ All › Taste. Wenn Sie
Zweimal auf die ‹ Routing › Taste drücken, wird das ‹ Routing › ausgeschaltet. Durch einmaligen
Tastendruck auf die ‹ Chime › Taste an der Vorderseite des Geräts, können Sie einen Freiton
generieren.

Die Lautstärke der Eingangskanäle kann geändert werden, durch auf der Vorderseite des Geräts an
den übereinstimmenden Knopf zu drehen. Die Ausgangslautstärke können Sie ändern durch an
den ‹ Master › Lautstärkeknopf zu drehen. Die Tonregelung des Ausgangssignals machen Sie durch
an die ‹ bass › en ‹ treble › Knöpfe zu drehen. Eine VU-Anzeige zeigt das Signalniveau auf dem
Ausgang.

Auf der Rückseite können Sie den ‹ gain › der Eingänge und den ‹ remote microphone › regeln. Da
können Sie auch die Lautstärke des Freitons (chime) und die ‹ Music on hold › Funktion regeln.

Die Ausgangssektion auf der Rückseite des COM12/COM24 Mischverstärkers hat 5
Hochimpedanzen Zoneausgänge für 100V Leinen und 1 Niedrigimpedanzen Zoneausgang um
einen 4ohm Lautsprecher (oder zwei 8ohm Lautsprecher in parallel) anzuschließen.

56

56

5656

Prioritätseinstellungen

Der COM12/COM24 Mischverstärker hat 3 unterschiedliche Prioritätsschichten. Die erste
Schicht hat die höchste Priorität, die dritte Schicht hat die niedrigste Priorität.

Schicht 1 Telephone paging

Schicht 2 CH1, CH2, Chime, Remote Mic.

Schicht 3 CH3, CH4, CH5, CH6

Wenn eine Quelle einer höheren Schicht aktiv wird, werden alle anderen Eingangssignale auf die
niedriger liegenden Schichten gedämpft.

Die Prioritätseinstellungen für CH1 und CH2 können Sie ein – und ausschalten auf der Rückseite
des COM12/COM24 Mischverstärkers.

Phantomspeisung

Wenn Sie ein Kondensatormikrophon auf CH1 oder CH2 anschließen, können Sie die
Phantomspeisung einschalten auf der Rückseite des COM12/COM24 Mischverstärkers. Die
Phantomspeisung für das Mikrophon ist +15V

DC

.

Fernmeldeamt

Verbinden Sie den ‹ tele-paging › Stecker mit dem ‹ tele-paging › Ausgang Ihres Fernmeldeamts.
Verbinden Sie den ‹ music on hold › Stecker mit dem ‹ music on hold › Eingang Ihres
Fernmeldeamts.

Nur die Musik auf Eingang CH6 können Sie gebrauchen für die Musik für die ‹ music on
hold › Funktion.

Stellen Sie die ‹ music on hold › Lautstärke auf ein angepasstes Niveau.

57

57

5757

Zusätzliche Geräte anschlieβen

Wenn es erforderlich ist um das Ausgangssignal zu konditionieren oder zu beschränken, dann
können Sie eventuell einen Equalizer, Limiter oder anderes Gerät zwischen den internen Mixer
und die Verstärkersektion des COM12/COM24 anschließen.

Sie können ein externes Gerät anschließen durch den ‹ pre-amp output › des COM12/COM24
Mischverstärkers in den Eingang des externen Geräts zu stecken und den Ausgang des Externen
Geräts mit dem ‹ amp input › des COM12/COM24 Mischverstärkers zu verbinden.

Wenn Sie einen 6.3mm Stecker in den ‹ amp input › stecken, wird der interne Verstärker von dem
internen Mixer losgekoppelt.

COM12/COM24 Mischverstärker in ‹ cascade › schalten

Wenn Sie mehr Ein – oder Ausgänge brauchen, können Sie den COM12/COM24
Mischverstärker in ‹ cascade › schalten durch den ‹ link output › des ‹ Master › durch zu
verbinden mit dem ‹ link input › des ‹ Slave ›.

Lautsprecher anschlieβen

Lautsprecher mit einem passenden Leitungsüberträger können Sie auf die 5 Hochimpedanzen
Ausgänge auf der Rückseite anschließen.

Versichern Sie sich dass das total kombinierte Vermögen der Lautsprecher das 120W
(COM12)/240W (COM24) nicht überschreitet. 120W (COM12)/240W (COM24) ist das
maximale Vermögen den COM12/COM24 Mischverstärker geben kann.

Ein 4ohm Lautsprecher (oder zwei 8ohm Lautsprecher in parallel) kann angeschlossen werden an
den 4ohm Niedrigimpedanzen Ausgang auf der Rückseite.

ACHTUNG:

Gebrauchen Sie die Hoch – und Niedrigimpedanzen Ausgänge NIEMALS
GLEICHZEITIG.

58

58

5858

Verdrahtung

Der COM12/COM24 Mischverstärker ist einfach in Gebrach und bietet eine ausgezeichnete
Klangqualität. Wenn Sie folgende Kabelspezifikationen beachten, ist ein korrektes Funktionieren
garantiert:

1. Lautsprecherkabel für den 4ohm Zoneausgang: mindestens 2x1.5mm² (Abstand >15m:
2x2.5mm²).

2. Musikquellen und andere Line Eingänge müssen Sie anschließen mit einem passenden Kabel
von guter Qualität.

59

59

5959

Kapitel

4

Zusätzliche Informationen COM12/COM24

Technische Spezifikationen

COM12 COM24

Empfindlichkeit
Symmetrische Mikrophon Eingänge -50dB±3dB
Symmetrische Line Eingänge -22dB±3dB
Symmetrische ‹ Remote Microphone › Eingang
Symmetrische ‹ Telephone Paging › Eingang
Asymmetrische ‹ Link In › Eingang
Asymmetrische ‹ Amp In › Eingang

Frequenzgang (1Watt, 100Hz-10kHz) +1.5dB / -3dB
THD+N bei 1 kHz weniger als 0.5%
Signal / Geräusch Verhältnis 90 dB@1kHz

Phantomspeisung +15V DC

Zoneausgänge 1-5 100V

Output Level & Impedanz 100V – 83 ohm

Speisung 235V AC, 50-60Hz
Max. Vermögensaufnahme 170W 260W

Gewicht 9.76 kg 8,5 kg
Abmessungen (B x H x T) 420 mm x 88mm x 320mm
Höhe 2HE

-50dB±3dB

-21dB±3dB

-17dB±3dB

-0dB±3dB

100V – 42 ohm

70V – 42 ohm

25V – 5,2 ohm

4 ohm – 22V

70V – 21 ohm

25V – 2,6 ohm

4 ohm – 31V

60

6060

60

Persönliche Notizen

61

61

6161

62

62

6262

63

63

6363
