Page 1
Datenblatt
Desay SV Automotive Europe GmbH
T
+49 3643 4771-0
In der Buttergrube 3-7
F
+49 3643 4771-190
99428 Weimar
Deutschland
W
www.desaysv.eu
Mehr Informationen über das Produktportfolio
von Antennentechnik Bad Blankenburg finden
Sie auf unserer Webseite:
https://produkte-attb.de
Release: 13.09.2022
Irrtümer und technische
Änderungen vorbehalten

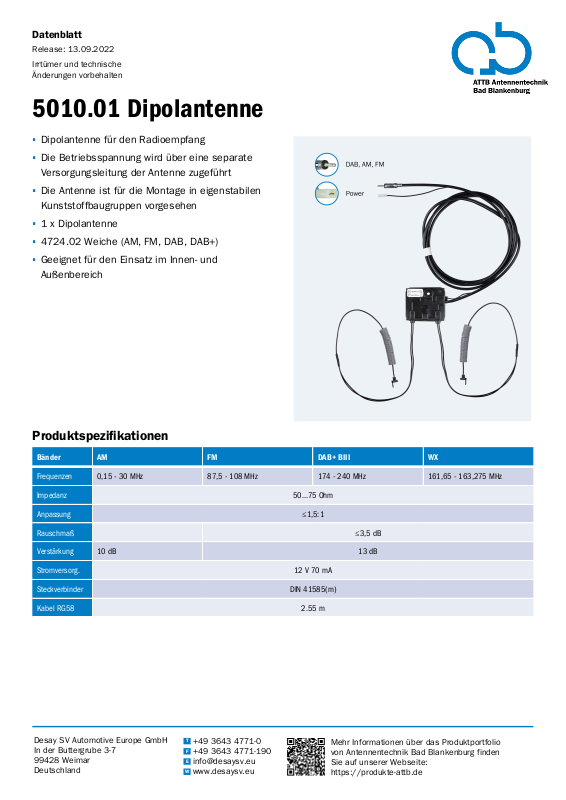

5010.01 Dipolantenne
∎
Dipolantenne für den Radioempfang
∎
Die Betriebsspannung wird über eine separate
Versorgungsleitung der Antenne zugeführt
∎
Die Antenne ist für die Montage in eigenstabilen
Kunststoffbaugruppen vorgesehen
∎
1 x Dipolantenne
∎
4724.02 Weiche (AM, FM, DAB, DAB+)
∎
Geeignet für den Einsatz im Innen- und
Außenbereich
Produktspezifikationen
Bänder AM FM DAB+ BIII WX
Frequenzen 0,15 - 30 MHz 87,5 - 108 MHz 174 - 240 MHz 161,65 - 163,275 MHz
Impedanz 50...75 Ohm
Anpassung ≤1,5:1
Rauschmaß ≤3,5 dB
Verstärkung 10 dB 13 dB
Stromversorg. 12 V 70 mA
Steckverbinder DIN 41585(m)
Kabel RG58 2.55 m
Page 2
Datenblatt
Desay SV Automotive Europe GmbH
T
+49 3643 4771-0
In der Buttergrube 3-7
F
+49 3643 4771-190
99428 Weimar
Deutschland
W
www.desaysv.eu
Mehr Informationen über das Produktportfolio
von Antennentechnik Bad Blankenburg finden
Sie auf unserer Webseite:
https://produkte-attb.de
Release: 13.09.2022
Irrtümer und technische
Änderungen vorbehalten
Weitere Produktspezifikationen
Gewicht 0.183 kg
Abmessungen (B/H/L) 63 mm / 10 mm / 75 mm
EAN 4045994044681
Schutzklassen -
Arbeitstemperatur -40 bis 75°C
Zertifikate
Bezeichnung Erteilt am Gültig bis
DIN EN ISO 9001:2015 16.12.2021 15.12.2024
IATF 16949:2016 16.12.2021 15.12.2024
DIN EN ISO 14001:2015 +
DIN ISO 45001:2018
EU-Konformitätserklärung 23.03.2021 -/-
EU-Baumusterprüfbescheinigung 30.06.2021 -/-
14.04.2021 13.04.2024
Produktvarianten
Technische Zeichnung
∎
5010.02
∎
5010.03
∎
5010.07
