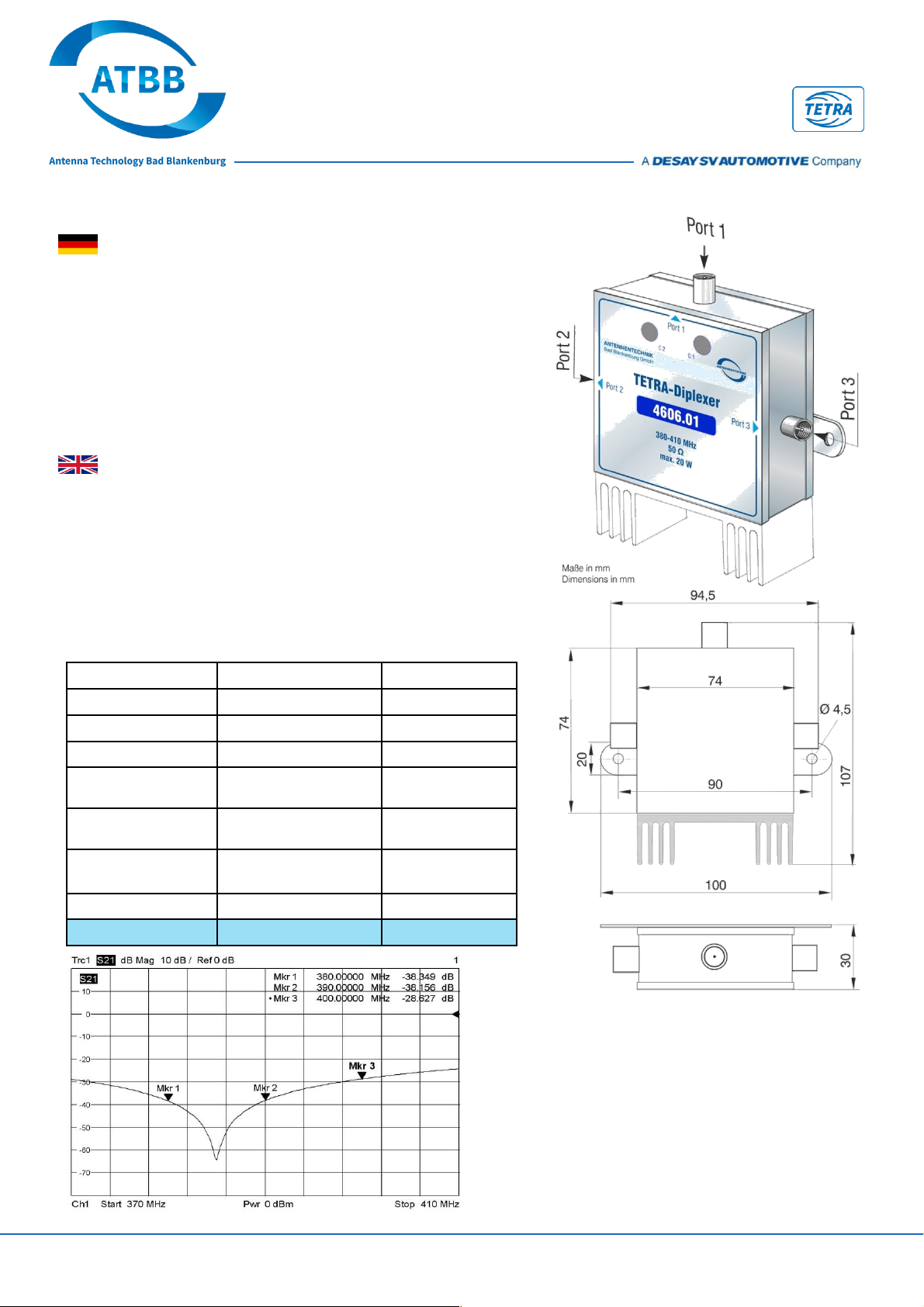

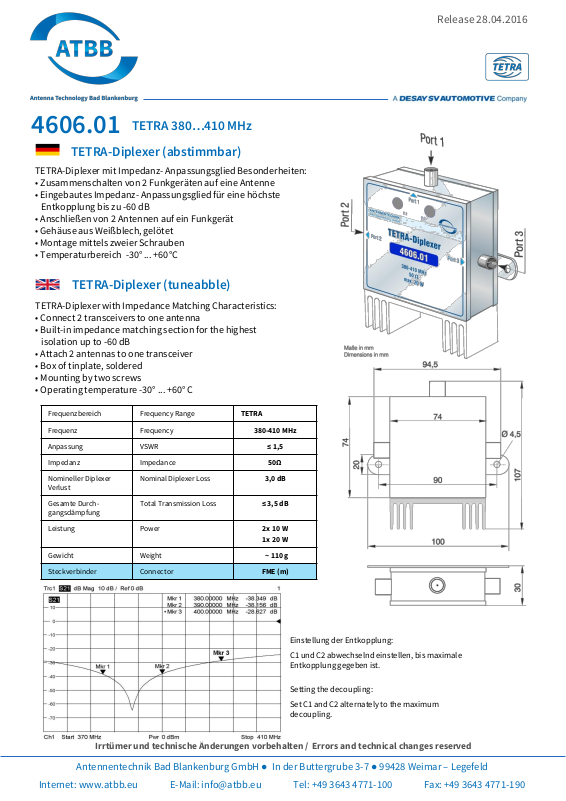

TETRA-Diplexer (abstimmbar)
TETRA-Diplexer (tuneabble)
TETRA 380…410 MHz
TETRA-Diplexer with Impedance Matching Characteristics:
• Connect 2 transceivers to one antenna
• Built-in impedance matching section for the highest
isolation up to -60 dB
• Attach 2 antennas to one transceiver
• Box of tinplate, soldered
• Mounting by two screws
• Operating temperature -30° ... +60° C
TETRA-Diplexer mit Impedanz- Anpassungsglied Besonderheiten:
• Zusammenschalten von 2 Funkgeräten auf eine Antenne
• Eingebautes Impedanz- Anpassungsglied für eine höchste
Entkopplung bis zu -60 dB
• Anschließen von 2 Antennen auf ein Funkgerät
• Gehäuse aus Weißblech, gelötet
• Montage mittels zweier Schrauben
• Temperaturbereich -30° ... +60°C
Frequenzbereich Frequency Range TETRA
Frequenz Frequency 380-410 MHz
Anpassung VSWR ≤ 1,5
Impedanz Impedance 50Ω
Nomineller Diplexer
Verlust
Nominal Diplexer Loss 3,0 dB
Gesamte Durchgangsdämpfung
Total Transmission Loss ≤ 3,5 dB
Leistung Power 2x 10 W
1x 20 W
Gewicht Weight ~ 110 g
Steckverbinder Connector FME (m)
Einstellung der Entkopplung:
C1 und C2 abwechselnd einstellen, bis maximale
Entkopplung gegeben ist.
Setting the decoupling:
Set C1 and C2 alternately to the maximum
decoupling.
