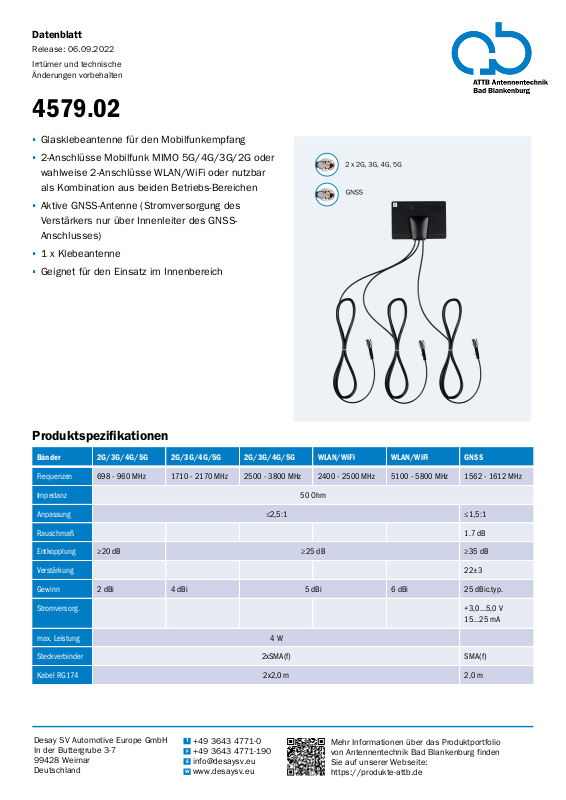

4579.02
∎
Glasklebeantenne für den Mobilfunkempfang
∎
2-Anschlüsse Mobilfunk MIMO 5G/4G/3G/2G oder
wahlweise 2-Anschlüsse WLAN/WiFi oder nutzbar
als Kombination aus beiden Betriebs-Bereichen
∎
Aktive GNSS-Antenne (Stromversorgung des
Verstärkers nur über Innenleiter des GNSSAnschlusses)
∎
1 x Klebeantenne
∎
Geignet für den Einsatz im Innenbereich
Produktspezifikationen
Bänder 2G/3G/4G/5G 2G/3G/4G/5G 2G/3G/4G/5G WLAN/WiFi WLAN/WiFi GNSS
Frequenzen 698 - 960 MHz 1710 - 2170 MHz 2500 - 3800 MHz 2400 - 2500 MHz 5100 - 5800 MHz 1562 - 1612 MHz
Impedanz 50 Ohm
Anpassung ≤2,5:1 ≤1,5:1
Rauschmaß 1.7 dB
Entkopplung ≥20 dB ≥25 dB ≥35 dB
Verstärkung 22±3
Gewinn 2 dBi 4 dBi 5 dBi 6 dBi 25 dBic.typ.
Stromversorg. +3,0...5,0 V
15...25 mA
max. Leistung 4 W
Steckverbinder 2xSMA(f) SMA(f)
Kabel RG174 2x2,0 m 2,0 m
Page 2
Datenblatt
Desay SV Automotive Europe GmbH
T
+49 3643 4771-0
In der Buttergrube 3-7
F
+49 3643 4771-190
99428 Weimar
Deutschland
W
www.desaysv.eu
Mehr Informationen über das Produktportfolio
von Antennentechnik Bad Blankenburg finden
Sie auf unserer Webseite:
https://produkte-attb.de
Release: 06.09.2022
Irrtümer und technische
Änderungen vorbehalten
Weitere Produktspezifikationen
Gewicht 0.1 kg
Abmessungen (B/H/L) 93 mm / 9 mm / 65 mm
EAN 4045994060087
Verpackungsdaten
VE: 1 Stück
Karton: 1 Stück
Zertifikate
Bezeichnung Erteilt am Gültig bis
DIN EN ISO 9001:2015 16.12.2021 15.12.2024
IATF 16949:2016 16.12.2021 15.12.2024
DIN EN ISO 14001:2015 +
DIN ISO 45001:2018
EU-Konformitätserklärung 16.03.2021 -/-
EU-Baumusterprüfbescheinigung 17.09.2021 -/-
14.04.2021 13.04.2024
Produktvarianten
Technische Zeichnung
∎
4579.01
