Antennentechnik Bad Blankenburg GmbH ● In der Buttergrube 3-7 ● 99428 Weimar – Legefeld
Irrtümer und technische Änderungen vorbehalten / Errors and technical changes reserved
Release 26.11.2013

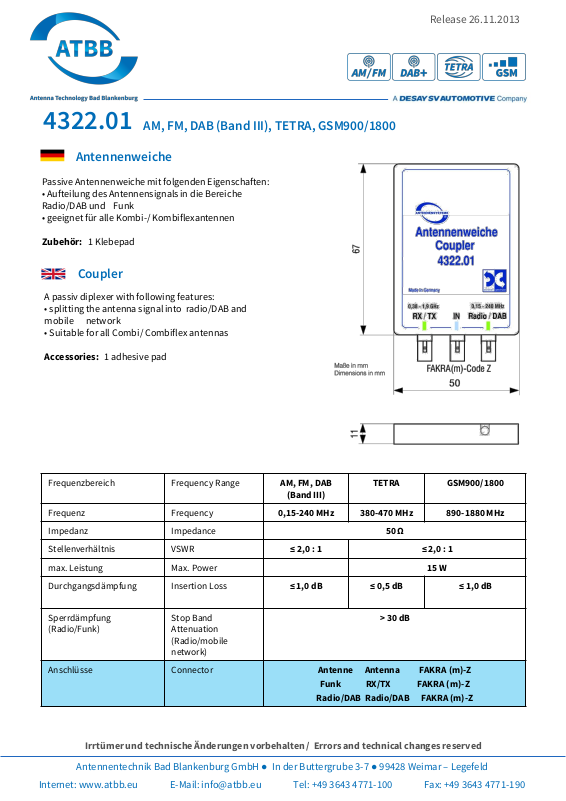

4322.01
Antennenweiche
Coupler
AM, FM, DAB (Band III), TETRA, GSM900/1800
A passiv diplexer with following features:
• splitting the antennasignal into radio/DAB and
mobile network
• Suitable for all Combi/ Combiflex antennas
Accessories: 1 adhesive pad
Passive Antennenweiche mit folgenden Eigenschaften:
• Aufteilung des Antennensignals in die Bereiche
Radio/DAB und Funk
• geeignet für alle Kombi-/ Kombiflexantennen
Zubehör: 1 Klebepad
Frequenzbereich Frequency Range AM, FM, DAB
(Band III)
TETRA GSM900/1800
Frequenz Frequency 0,15-240 MHz 380-470 MHz 890-1880 MHz
Impedanz Impedance 50 Ω
Stellenverhältnis VSWR ≤ 2,0 : 1 ≤ 2,0 : 1
max. Leistung Max. Power 15 W
Durchgangsdämpfung Insertion Loss ≤ 1,0 dB ≤ 0,5 dB ≤ 1,0 dB
Sperrdämpfung
(Radio/Funk)
Stop Band
Attenuation
(Radio/mobile
network)
> 30 dB
Anschlüsse Connector Antenne Antenna FAKRA (m)-Z
Funk RX/TX FAKRA (m)-Z
Radio/DAB Radio/DAB FAKRA (m)-Z
