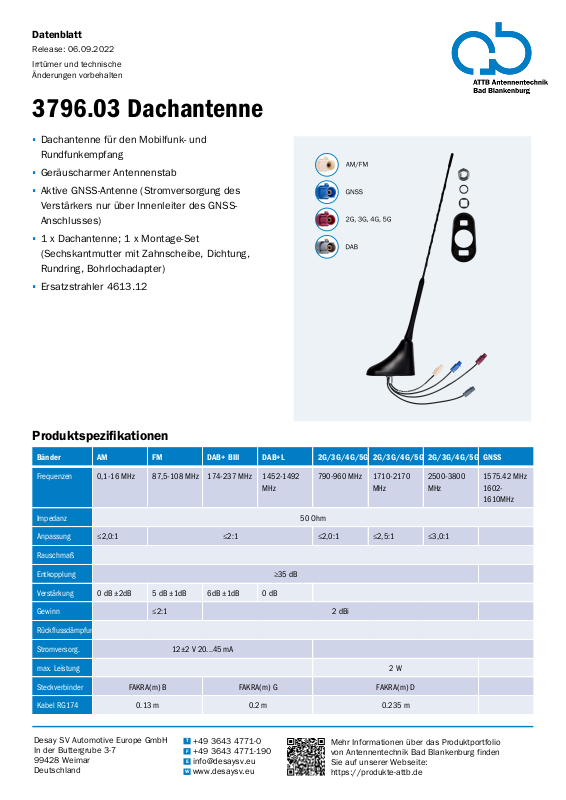

3796.03 Dachantenne
∎
Dachantenne für den Mobilfunk- und
Rundfunkempfang
∎
Geräuscharmer Antennenstab
∎
Aktive GNSS-Antenne (Stromversorgung des
Verstärkers nur über Innenleiter des GNSSAnschlusses)
∎
1 x Dachantenne; 1 x Montage-Set
(Sechskantmutter mit Zahnscheibe, Dichtung,
Rundring, Bohrlochadapter)
∎
Ersatzstrahler 4613.12
Produktspezifikationen
Bänder AM FM DAB+ BIII DAB+L 2G/3G/4G/5G 2G/3G/4G/5G 2G/3G/4G/5G GNSS
Frequenzen 0,1-16 MHz 87,5-108 MHz 174-237 MHz 1452-1492
MHz
Impedanz 50 Ohm
Anpassung ≤2,0:1 ≤2:1 ≤2,0:1 ≤2,5:1 ≤3,0:1
Rauschmaß
Entkopplung ≥35 dB
Verstärkung 0 dB ±2dB 5 dB ±1dB 6dB ±1dB 0 dB
Gewinn ≤2:1 2 dBi
Rückflussdämpfung
Stromversorg. 12±2 V 20...45 mA
max. Leistung 2 W
Steckverbinder FAKRA(m) B FAKRA(m) G FAKRA(m) D
Kabel RG174 0.13 m 0.2 m 0.235 m
790-960 MHz 1710-2170
MHz
2500-3800
MHz
1575.42 MHz
16021610MHz
Page 2
Datenblatt
Desay SV Automotive Europe GmbH
T
+49 3643 4771-0
In der Buttergrube 3-7
F
+49 3643 4771-190
99428 Weimar
Deutschland
W
www.desaysv.eu
Mehr Informationen über das Produktportfolio
von Antennentechnik Bad Blankenburg finden
Sie auf unserer Webseite:
https://produkte-attb.de
Release: 06.09.2022
Irrtümer und technische
Änderungen vorbehalten
Weitere Produktspezifikationen
Gewicht 0.181 kg
Abmessungen (B/H/L) 55 mm / 471 mm / 103 mm
EAN 4045994058428
Schutzklassen IP6k9k
Arbeitstemperatur -40 bis 80°C
Zertifikate
Bezeichnung Erteilt am Gültig bis
DIN EN ISO 9001:2015 16.12.2021 15.12.2024
IATF 16949:2016 16.12.2021 15.12.2024
DIN EN ISO 14001:2015 +
14.04.2021 13.04.2024
DIN ISO 45001:2018
EU-Konformitätserklärung 16.03.2021 -/-
EU-Baumusterprüfbescheinigung 05.10.2021 -/-
