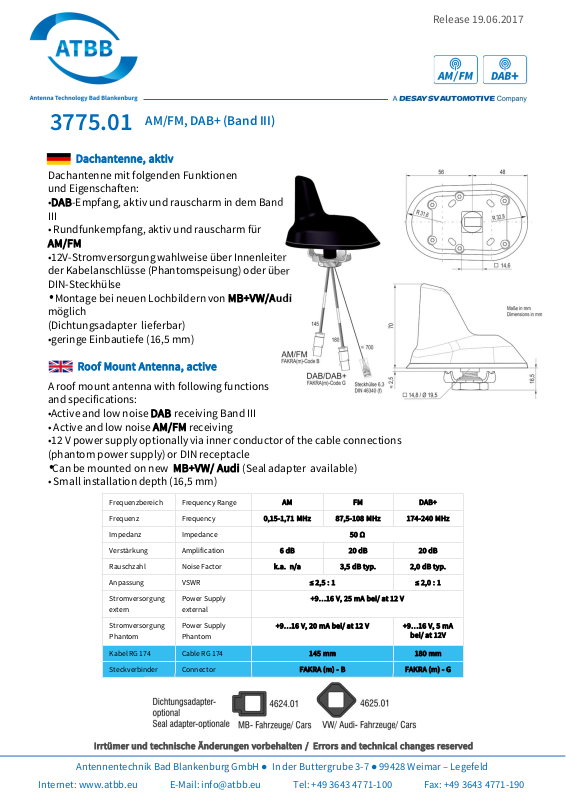

Page 1
Release 19.06.2017
3775.01
AM/FM, DAB+ (Band III)
Dachantenne, aktiv
Dachantenne mit folgenden Funktionen
und Eigenschaften:
•
-Empfang, aktiv und rauscharm in dem Band
DAB
III
• Rundfunkempfang, aktiv und rauscharm für
AM/FM
•12V-Stromversorgung wahlweise über Innenleiter
der Kabelanschlüsse (Phantomspeisung) oder über
DIN-Steckhülse
•Montage bei neuen Lochbildern von
MB+VW/Audi
möglich
(Dichtungsadapter lieferbar)
•geringe Einbautiefe (16,5 mm)
Roof Mount Antenna, active
A roof mount antenna with following functions
and specifications:
•Active and low noise
• Active and low noise
receiving Band III
DAB
AM/FM
receiving
•12 V power supply optionally via inner conductor of the cable connections
(phantom power supply) or DIN receptacle
•Can be mounted on new
MB+VW/ Audi
(Seal adapter available)
• Small installation depth (16,5 mm)
Frequenzbereich Frequency Range
Frequenz Frequency
Impedanz Impedance
Verstärkung Amplification
Rauschzahl Noise Factor
Anpassung VSWR
Stromversorgung
extern
Stromversorgung
Phantom
Kabel RG 174 Cable RG 174
Steckverbinder Connector
Irrtümer und technische Änderungen vorbehalten / Errors and technical changes reserved
Power Supply
external
Power Supply
Phantom
AM FM DAB+
0,15-1,71 MHz 87,5-108 MHz 174-240 MHz
50 Ω
6 dB 20 dB 20 dB
k.a. n/a 3,5 dB typ. 2,0 dB typ.
≤ 2,5 : 1 ≤ 2,0 : 1
+9…16 V, 25 mA bei/ at 12 V
+9…16 V, 20 mA bei/ at 12 V +9…16 V, 5 mA
bei/ at 12V
145 mm 180 mm
FAKRA (m) - B FAKRA (m) - G
Antennentechnik Bad Blankenburg GmbH ● In der Buttergrube 3-7 ● 99428 Weimar – Legefeld
