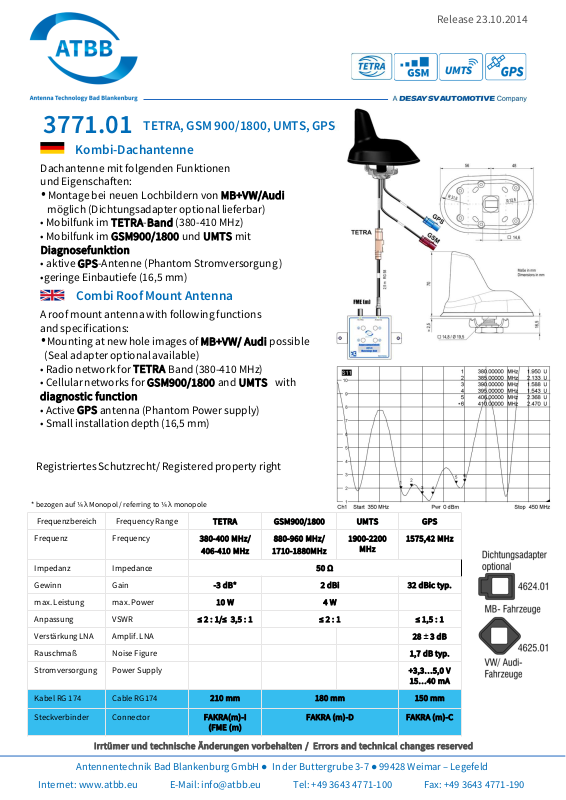

Page 1
Release 23.10.2014
3771.01
TETRA, GSM 900/1800, UMTS, GPS
Kombi-Dachantenne
Dachantenne mit folgenden Funktionen
und Eigenschaften:
•Montage bei neuen Lochbildern von
MB+VW/Audi
möglich (Dichtungsadapter optional lieferbar)
• Mobilfunk im
• Mobilfunk im
TETRA-Band
GSM900/1800
(380-410 MHz)
und
UMTS
mit
Diagnosefunktion
• aktive
-Antenne (Phantom Stromversorgung )
GPS
•geringe Einbautiefe (16,5 mm)
Combi Roof Mount Antenna
A roof mount antenna with following functions
and specifications:
•Mounting at new hole images of
(Seal adapter optional available)
• Radio network for
TETRA
• Cellular networks for
diagnostic function
• Active
antenna (Phantom Power supply)
GPS
• Small installation depth (16,5 mm)
Band (380-410 MHz)
GSM900/1800
MB+VW/ Audi
and
UMTS
possible
with
Registriertes Schutzrecht/ Registered property right
* bezogen auf ¼ λ Monopol / referring to ¼ λ monopole
Frequenzbereich Frequency Range
Frequenz Frequency
Impedanz Impedance
Gewinn Gain
max. Leistung max. Power
Anpassung VSWR
Verstärkung LNA Amplif. LNA
Rauschmaß Noise Figure
Stromversorgung Power Supply
Kabel RG 174 Cable RG174
Steckverbinder Connector
TETRA GSM900/1800 UMTS GPS
380-400 MHz/
406-410 MHz
-3 dB* 2 dBi 32 dBic typ.
10 W 4 W
≤ 2 : 1/≤ 3,5 : 1 ≤ 2 : 1 ≤ 1,5 : 1
210 mm 180 mm 150 mm
FAKRA(m)-I
(FME (m)
880-960 MHz/
1710-1880MHz
50 Ω
FAKRA (m)-D FAKRA (m)-C
1900-2200
MHz
1575,42 MHz
28 ±3 dB
1,7 dB typ.
+3,3…5,0 V
15…40 mA
Irrtümer und technische Änderungen vorbehalten / Errors and technical changes reserved
Antennentechnik Bad Blankenburg GmbH ● In der Buttergrube 3-7 ● 99428 Weimar – Legefeld
