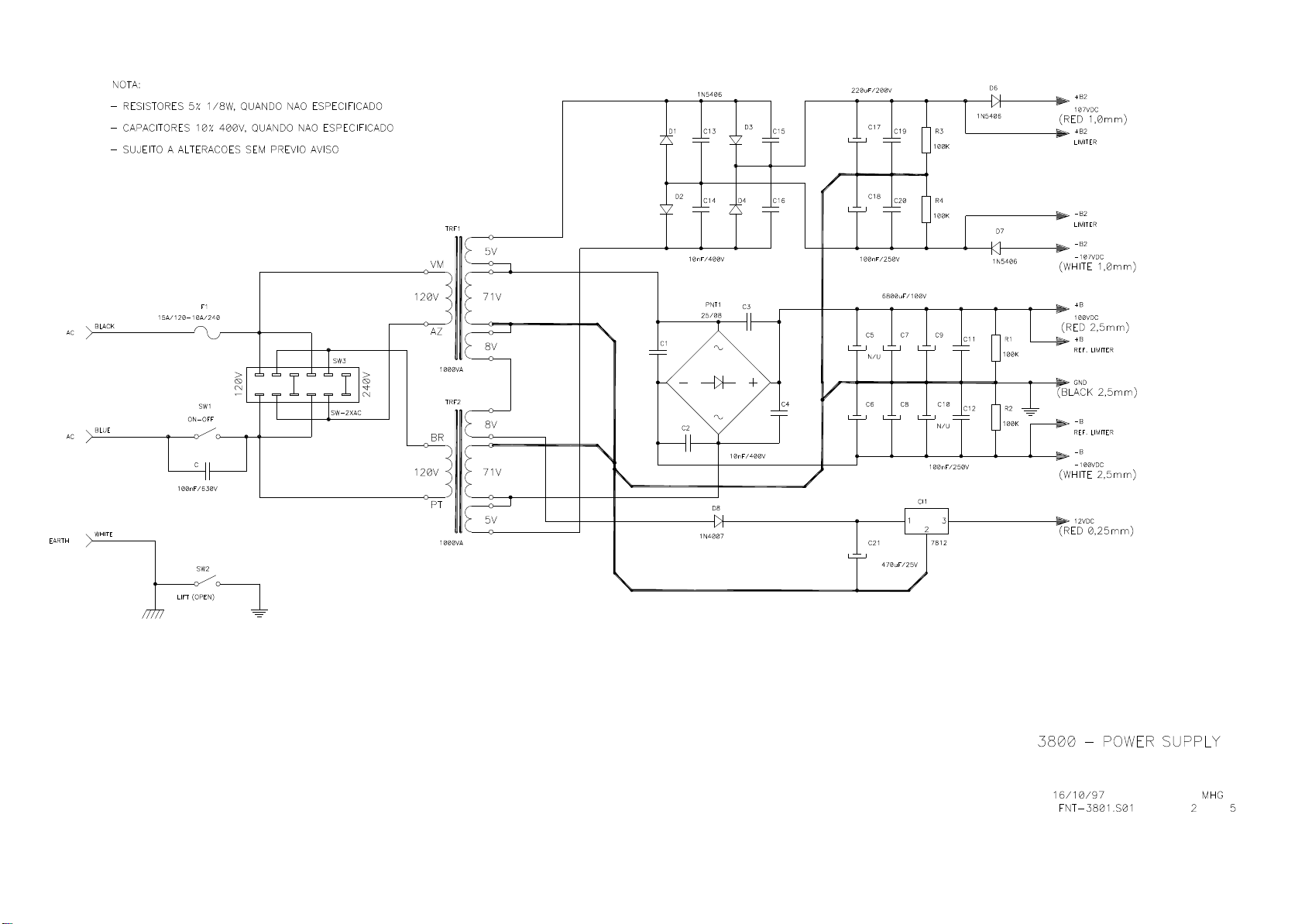

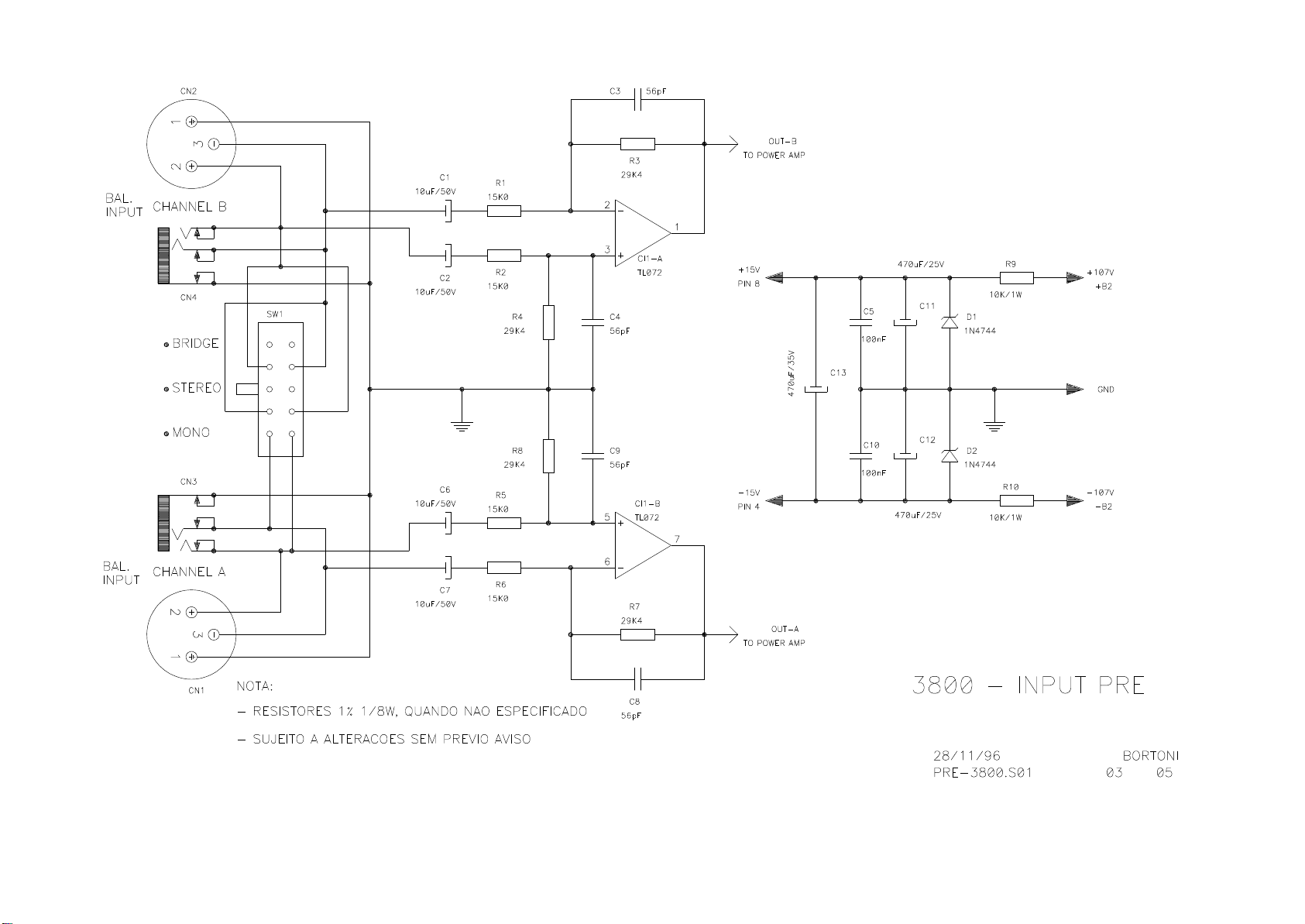

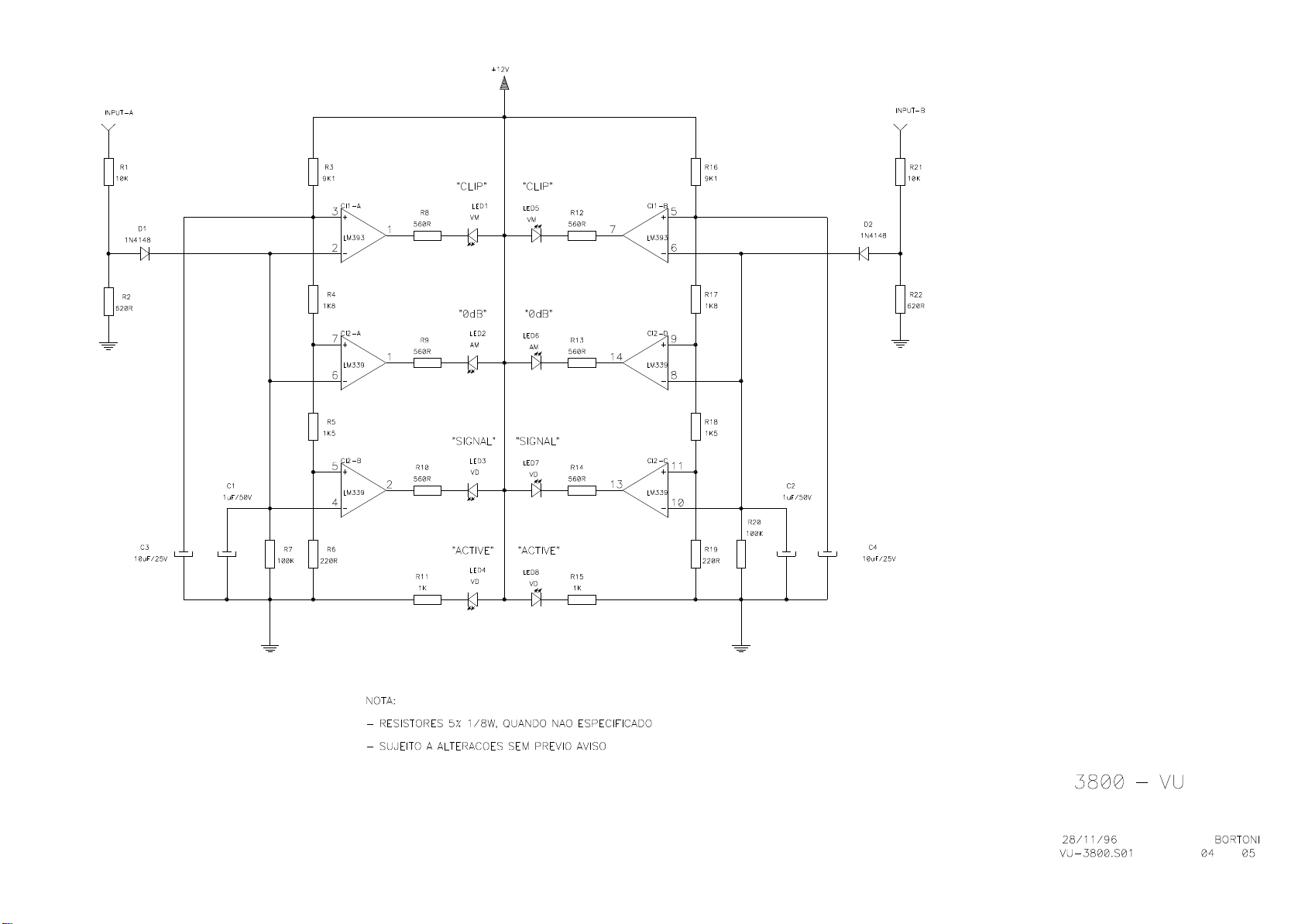

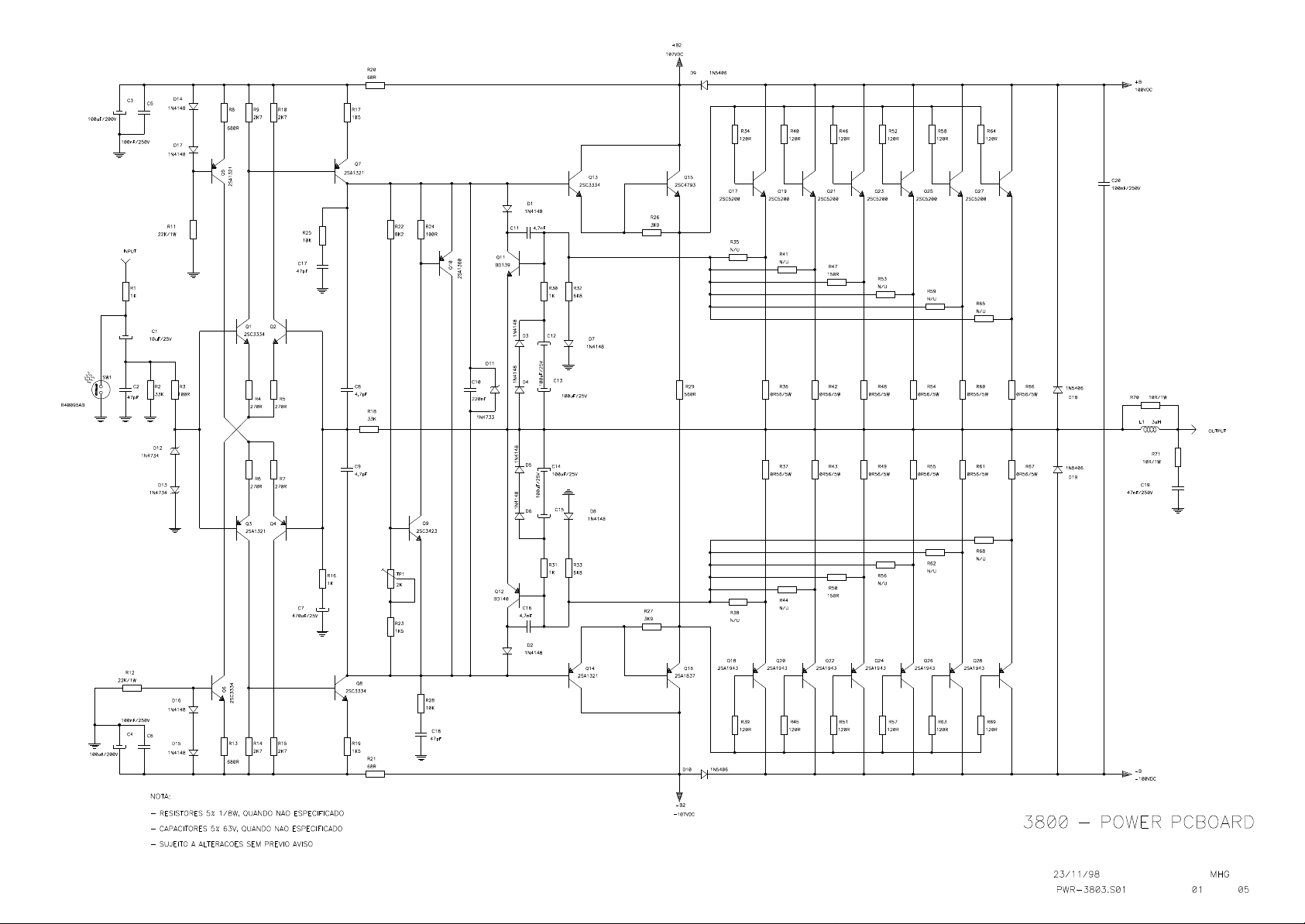

Attack Attack-EX3800 Schematic

Download

Page 1

Page 2

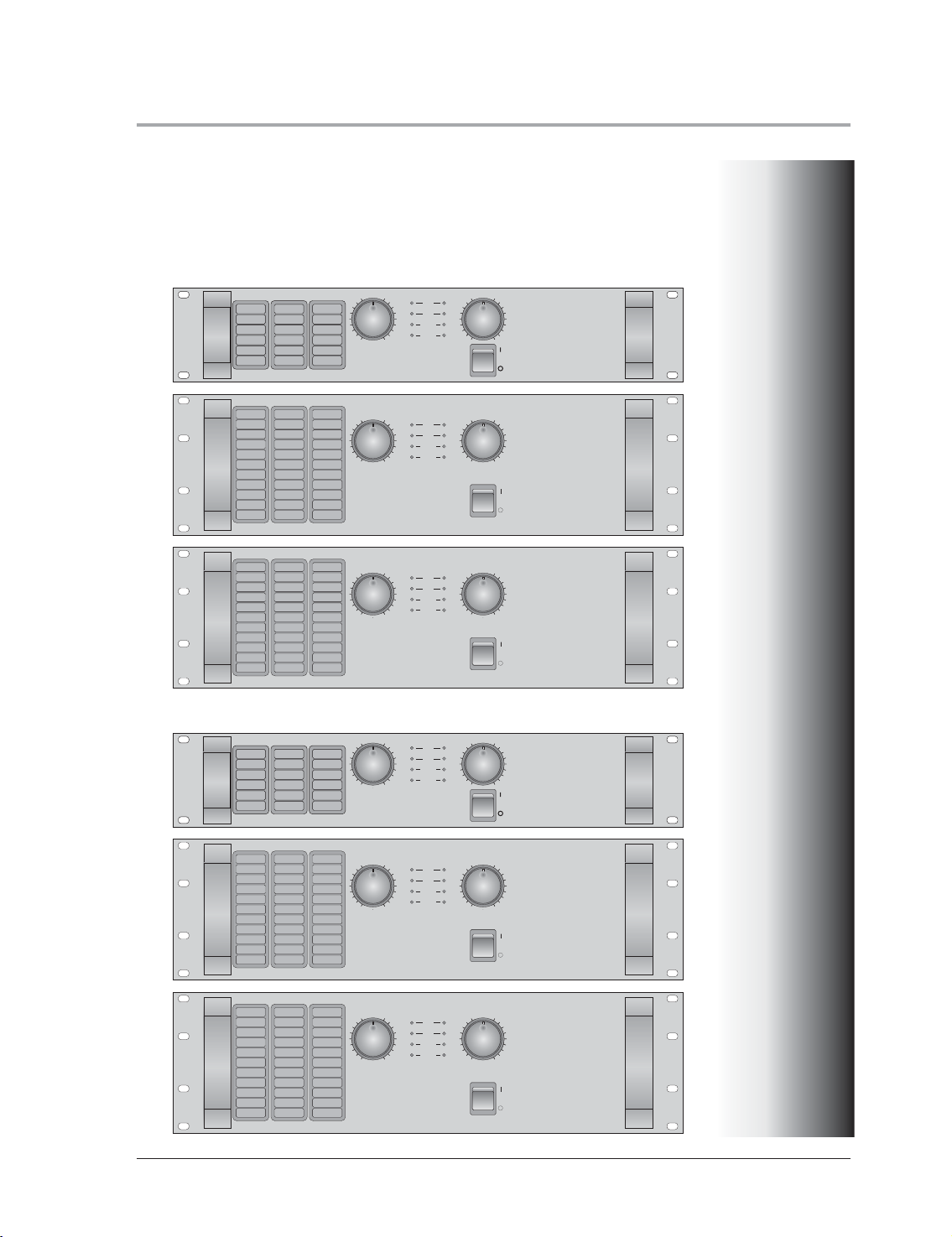

ATTACK

AUDIO SYSTEM

linha

CHANNEL A

SIGNAL

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

ATTACK

EX 1800turbo

PROFESSIONAL AMPLIFIER

CHANNEL A

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

ATTACK

EX 2800turbo

PROFESSIONAL AMPLIFIER

CHANNEL A

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

ATTACK

INSTRUÇÕES

EX 3800turbo

PROFESSIONAL AMPLIFIER

CHANNEL A

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

ATTACK

EX 3200turbo

PROFESSIONAL AMPLIFIER

ACTIVE

SIGNAL

ACTIVE

SIGNAL

ACTIVE

SIGNAL

ACTIVE

CHANNEL B

CLIP

0dB

-90 dB 0 dB

CHANNEL B

CLIP

0dB

-90 dB 0 dB

STEREO POWER AMPLIFIER

CHANNEL B

CLIP

0dB

-90 dB 0 dB

CHANNEL B

CLIP

0dB

-90 dB 0 dB

turbo

MANUAL

CHANNEL A

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

ATTACK

EX 5200turbo

PROFESSIONAL AMPLIFIER

CHANNEL A

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

ATTACK

EX 6200turbo

PROFESSIONAL AMPLIFIER

CHANNEL B

CLIP

0dB

SIGNAL

ACTIVE

-90 dB 0 dB

CHANNEL B

CLIP

0dB

SIGNAL

ACTIVE

-90 dB 0 dB

Page 3

Page 4

PRECAUÇÕES

linha

WARNING

CUIDADO

DO NOT CHANGE THE INPUT OR OUTPUT WIRING

RISK OF ELECTRIC SHOCK

UNLESS THE AMPLIFIER HAS BEEN OFF FOR AT LEAST 30 SECONDS

RISCO DE CHOQUE ELÉTRICO

NÃO MEXA NAS CONEXÕES DE ENTRADA OU SAÍDA, ANTES DE

DESLIGAR O AMPLIFICADOR E ESPERAR NO MÍNIMO 30 SEGUNDOS

PROFESSIONALAMPLIFIER

ATENTION

ATENÇÃO:

PARA PREVENIR CONTRA CHOQUE ELÉTRICO,

ISTO SOMENTE DEVERÁ SER FEITO POR PESSOAL TÉCNICO AUTORIZADO PELA FÁBRICA.

CHECK AC INPUT BEFORE

TO TURN ON THIS EQUIPMENT

VERIFIQUE A TENSÃO DE REDE

ANTES DE LIGAR ESTE APARELHO.

NÃO REMOVA A TAMPA SUPERIOR DO EQUIPAMENTO.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CUIDADO:

RISCO DE CHOQUE ELÉTRICO, NÃO ABRA.

STEREO POWER AMPLIFIER

TO REDUCE THE RISK OF ELECTRIC SHOCK

DO NOT EXPOSE THIS EQUIPMENT

TO RAIN OR MOISTURE!

COMO PREVENÇÃO CONTRA CHOQUE,

NÃO UTILIZE ESTE EQUIPAMENTO

EM AMBIENTES EXTREMAMENTE ÚMIDOS

NEVER BLOCK THE AIR VENTS

20 CM. MINIMUM

NUNCA OBSTRUA A ENTRADA OU SAÍDA DE VENTILAÇÃO.

DEIXAR ESPAÇO MÍNIMO DE 20 CM.

ESTE EQUIPAMENTO É CAPAZ DE PRODUZIR ALTA PRESSÃO SONORA.

EXPOSIÇÃO POR TEMPO PROLONGADO A ELEVADA PRESSÃO SONORA,

PODE CAUSAR DANOS IRREPARÁVEIS AO SISTEMA AUDITIVO.

PARA PRECAUÇÃO, É ACONSELHÁVEL O USO DE PROTETORES AURICULARES.

ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

turbo

Pag. 1

Page 5

IMPORTANTE

LEIA E SIGA CORRETAMENTE AS INSTRUÇÕES DESTE MANUAL ANTES DE LIGAR O EQUIPAMENTO

ATENÇÃO

VERIFIQUE A TENSÃO DE REDE ANTES DE LIGAR ESTE APARELHO.

- Este equipamento é provido de chave seletora de voltagem 110 ou 220 volts que fica localizada no painel traseiro.

NOTA: Esta chave sai da fábrica na posição 220 volts.

- Utilize sempre o fio de aterramento do cabo de alimentação conectado ao terra do sistema elétrico. Não ligar no neutro. Se a rede não possuir condutor de terra, pode-se utilizar, como segunda opção, uma barra de cobre específica para aterramento. Não conectaro terra a nenhumterminal positivo.

ATENÇÃO

NUNCA LIGUE OU DESLIGUE O APARELHO COM OS CONTROLES DE VOLUME ABERTOS

- Antes de ligar ou desligar o aparelho, certifique-se de que os controles de volume estejam fechados (-90dB). Os amplificadores devem ser os últimos aparelhos a serem ligados em um sistema, e os primeiros a serem desligados. Este procedimento evita sobrecarganos alto falantes, aumentandoa vida útil detodo o sistema.

- Não excitar as entradas com fonte de sinal superior a 5 volts. Isto poderá causar distorção, mesmo que o amplificador esteja bem abaixo desua potência máxima.

ATENÇÃO

NUNCA FAÇA NENHUMA CONEXÃO COM O APARELHO LIGADO

- Ao fazer qualquer conexão, desligue o aparelho e espere no mínimo 30 segundos. É aconselhável também que se desligue a tomadade força, como precauçãoa choques elétricos.

- Não conectar a saída de um canal à entrada de outro canal. Não conectar as saídas em paralelo, com outra de qualquer amplificador. Não conectar asaída em qualquer fontede voltagem ( bateria,rede elétrica, geradores, etc).

ATENÇÃO

NUNCA OBSTRUA AENTRADA DE VENTILAÇÃO, DEIXAR ESPAÇO MÍNIMO DE 20 CM.

- Este equipamento necessita de espaço para circulação de ar e, quando for instalado em cases ou racks, devem ser respeitadas distâncias mínimas de 20 cm entre a traseira do móvel e o amplificador. Deixar uma abertura na tampa frontal e traseira do móvel, igual ou maior que o painel de cada amplificador instalado. Esta linha é provida de ventilação forçada, o que torna muito maisprática sua instalação em cases ou racks.

ventilação.

O ideal éutilizar espuma filtral especialpara condicionadores de arno fundo do rack,com uma tela deproteção.

Não utilizar materialfiltrante como espuma ou lã na entrada de

ou próximo defontes de calor (fogões,radiadores, aquecedores, etc.)

- Não submeta este equipamento a condições extremas de temperatura, não o deixando diretamente exposto ao sol,

Não derrame líquido sobre o aparelho. Não o guarde em lugar úmido. Não ligue o aparelho se ele estiver úmido ou

molhado.

Evite impactos fortes. Apesar deste equipamento possuir uma construção mecânica bastante robusta, impactos

extremamente fortes podemdanificar as peças internasou a caixa metálicaexterna.

- O bom cuidado no manuseio do equipamento é a melhor maneira de mantê-lo sempre em perfeita condição de trabalho. No caso de limpeza, utilize um pano limpo, levemente umedecido. , sob pena de danificar o

Não use solventes

acabamento( pintura, peçasplásticas, etc).

ATENÇÃO

NÃO INSTALE APARELHOS DE ALTA SENSIBILIDADE PRÓXIMOS DO AMPLIFICADOR

- Este amplificador possui um transformador de alta potência e alto campo magnético. Isto pode causar ruídos (Hum) se equipamentos de alto ganho ( pré amplificadores, mesas, tape decks, processadores, etc) forem instalados próximos. Em racks, o idealé fixar o amplificadorna parte inferior, e processadores ououtros equipamentos na partesuperior.

CUIDADO

NÃO ABRA O EQUIPAMENTO, EVITE O RISCO DE LEVAR CHOQUE ELÉTRICO

- Se for necessária manutenção corretiva, faça-a somente em uma das assistências técnicas autorizadas pela

ATTACK,

ou envie o equipamento para a fábrica. O endereço encontra-se na última página. Utilize sempre a embalagem

original para transportá-lo; isto asseguraum melhor acondicionamento, evitandodanos ao equipamento.

Pag. 2

ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

Page 6

ÍNDICE

linha

STEREO POWER AMPLIFIER

turbo

PRECAUÇÕES

IMPORTANTE!

ÍNDICE..................................................................................Pag. 03

DESEMBALANDO O PRODUTO

CARACTERÍSTICAS.............................................................Pág. 04

PRINCIPAISRECURSOS......................................................Pág. 04

MONTAGEM.........................................................................Pág. 04

PAINEL FRONTAL LINHA 800 - 4 Ohms............................... Pág. 05

PAINELFRONTALLINHA 200- 2 Ohms ............................... Pág. 06

DESCRIÇÃO DO PAINEL FRONTAL

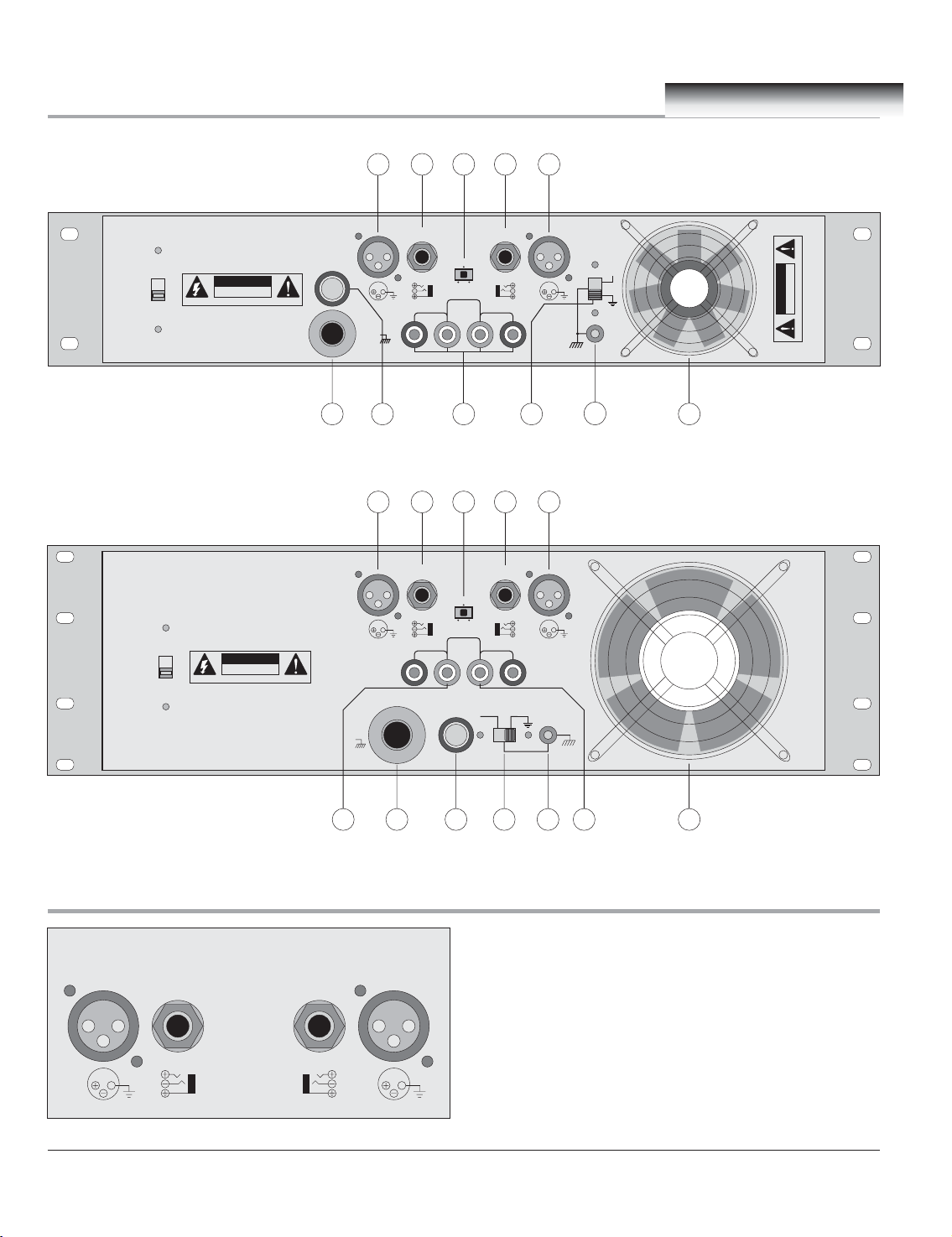

PAINELTRASEIRO................................................................Pág. 08

DESCRIÇÃO DO PAINEL TRASEIRO....................................Pág. 09

INSTALAÇÃO........................................................................Pág. 10

OPERAÇÃO LINHA 800 - 4 Ohms.........................................Pág. 11

OPERAÇÃO LINHA 200 - 2 Ohms.........................................Pág. 12

APLICAÇÕES

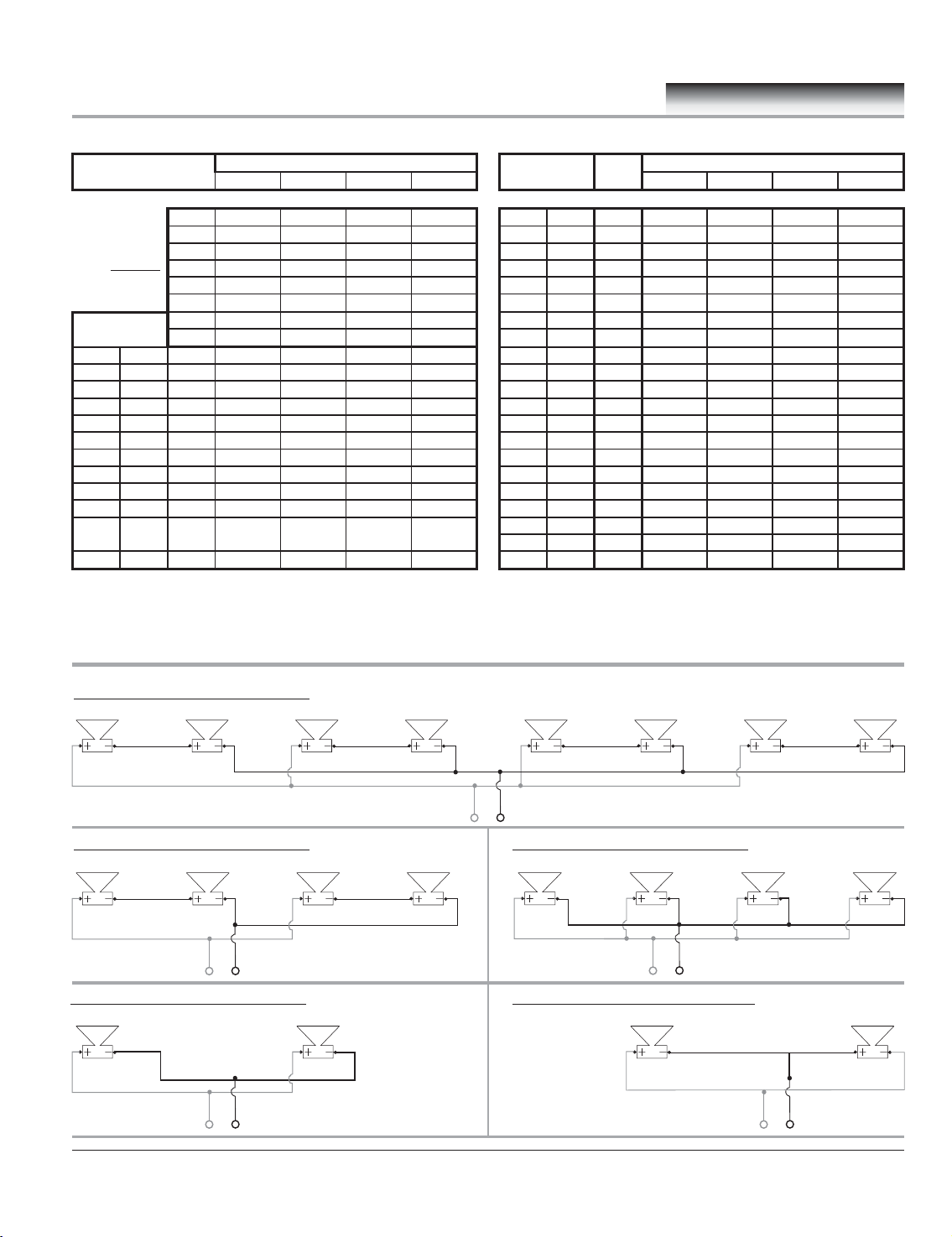

TABELA 1 - Perda de Tensão X Comprimento do Fio...........Pág. 13

......................................................................Pág. 01

......................................................................Pág. 02

...........................................Pág. 03

......................................Pág. 07

.......................................................................Pág. 12

TABELA 2 - Perdade PotênciaX Comprimentodo Fio...........Pág.14

TABELA 3 - Capacitores X Freqüência deCorte....................Pág. 15

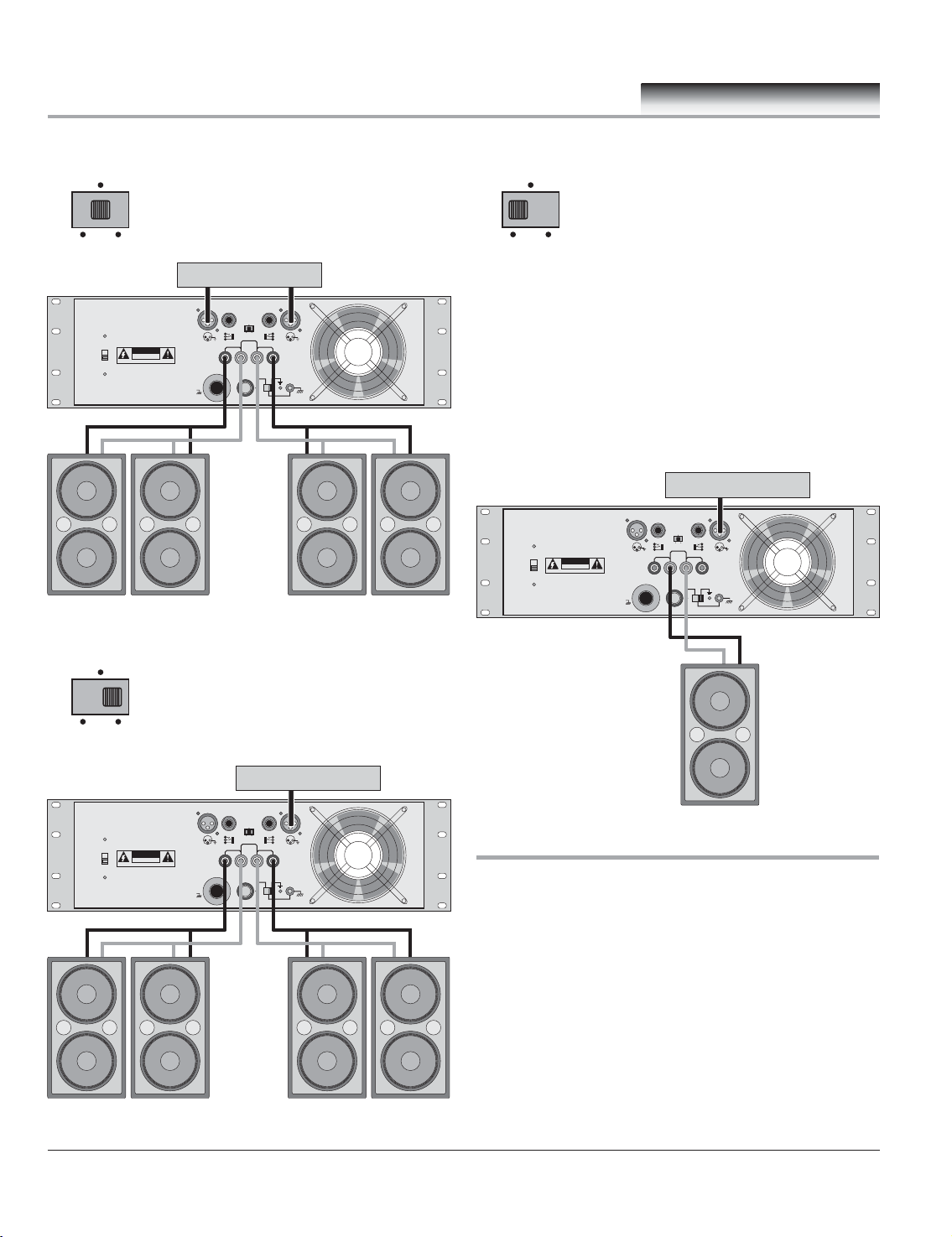

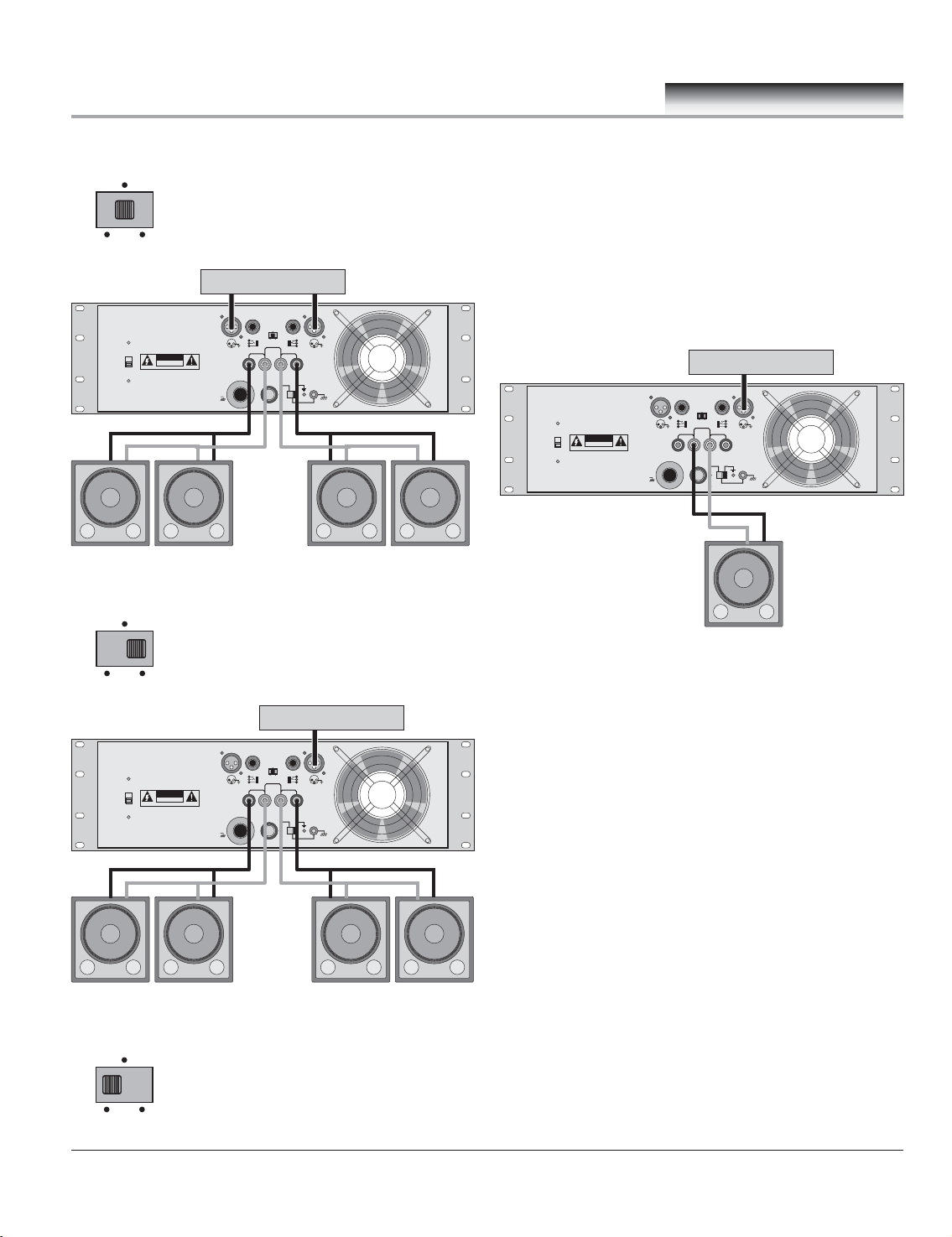

ESQUEMAS DE LIGAÇÕES DE ALTO FALANTES.................Pág. 15

ESPECIFICAÇÕES.............

...................................................Pág. 16

DESEMBALANDO O PRODUTO

Obrigado por preferir equipamentos Nosso maior objetivo é oferecer produtos de preço justo, excelente qualidade e confiabilidade.

deve ler atentamente este manual antes de ligar seu amplificador.

contidas neste manual

qualidade até a embalagem final. Estes deverão chegar em perfeito estado; porém, se algum dano for detectado, notifique imediatamente seu revendedor. A não medirá esforços para sanar qualquer problema. A sua satisfação é o que mais importa.

qualquer irregularidade, notifique imediatamente a transportadora ou seu revendedor

causados por falha no transporte ou armazenamento.

acondicionamento, evitando danos ao equipamento.

Você acaba de adquirir um amplificador que foi projetado para lhe proporcionar anos de satisfação. Para isso, você

. Em caso de dúvida, entre em contato conosco. Na página final está nosso endereço.

Todos os amplificadores são testados no mínimo 4 horas à plena potência e, depois, inspecionados pelo controle de

ATTACK

- Quando você receber seu amplificador, abra a embalagem e verifique se tudo está em ordem.

- Guarde a embalagem original com todos seus acessórios. Utilize-a sempre para transporte; isto assegura um melhor

ATTACK

Siga corretamente as instruções de ligação e operação

Caso encontre

. Esses danos certamente foram

Pag. 3ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

Page 7

CARACTERÍSTICAS

linha

STEREO POWER AMPLIFIER

turbo

excelente custo benefício, com alta qualidade em seus

- Os amplificadores da linha possuem um

componentes e confiável construção mecânica, seguindo o padrão internacional de montagem em 19"(48,3 cm).

- Construção mecânica robusta em chapa de aço no chassis e alumínio no painel, que recebem um tratamento químico especial para melhor aderência da tinta.

- Acabamento em pintura epoxi eletrostática de alta resistência a impactos e intempéries.

- Dissipadores de calor construídos em alumínio com design exclusivo.

- O estágio de amplificação classe AB (EX 6200 classe H) com transistores de última geração, de altíssima velocidade. Seu projeto é imune a variações de rede, não alterando suas características sonoras, mesmo quando a tensão da rede está bem abaixo da nominal. Até quedas de 50 % da voltagem são suportadas, somente reduzindo a potência, não alterando a distorção.

- Alto fator de amortecimento (damping), otimizando o controle de deslocamento dos alto falantes em baixas freqüências.

- Fonte de alimentação dimensionada para um melhor aproveitamento de energia e uma ideal relação joule/watt.

- Possui transformador EI com lâminas de ferrosilício especial, de espessura homogênea para menores perdas, aquecimento e ruídos , fios de cobre esmaltado que suportam altas temperaturas. Exclusivo sistema de fixação em chapa de aço, garantindo confiabilidade no transporte.

- Resposta de freqüência linear dentro da faixa de audio, permitindo que os amplificadores da linha sejam utilizados em qualquer faixa de freqüência, desde subwoofers até tweeters.

painel traseiro.

no painel frontal.

em alta freqüência.

na saída de alto falantes. Quando a impedância for menor do que 2 Ohms na linha 200 e 4 Ohms na linha 800, o circuito de proteção entra em ação, protegendo os transistores do amplificador.

proteção térmica individual por canal. Este circuito entra em ação quando os transistores de saída se aproximarem da temperatura crítica de trabalho. Isto pode ocorrer por curtocircuito na saída de alto falantes, falta de área para circulação de ar, ou por falha do micro ventilador.

recursos acima, e mais a ventilação forçada (microventiladores), que garantem uma melhor dissipação e maior facilidade no acondicionamento em cases ou racks.

- Leds indicadores de CLIP, 0dB, SIGNAL e ACTIVE

-Proteção ultra-sônica na saída, atenua oscilações

- Proteção contra baixa impedância e curto circuito

- Esta linha também é provida de um circuito de

- Os amplificadores da linha possuem todos os

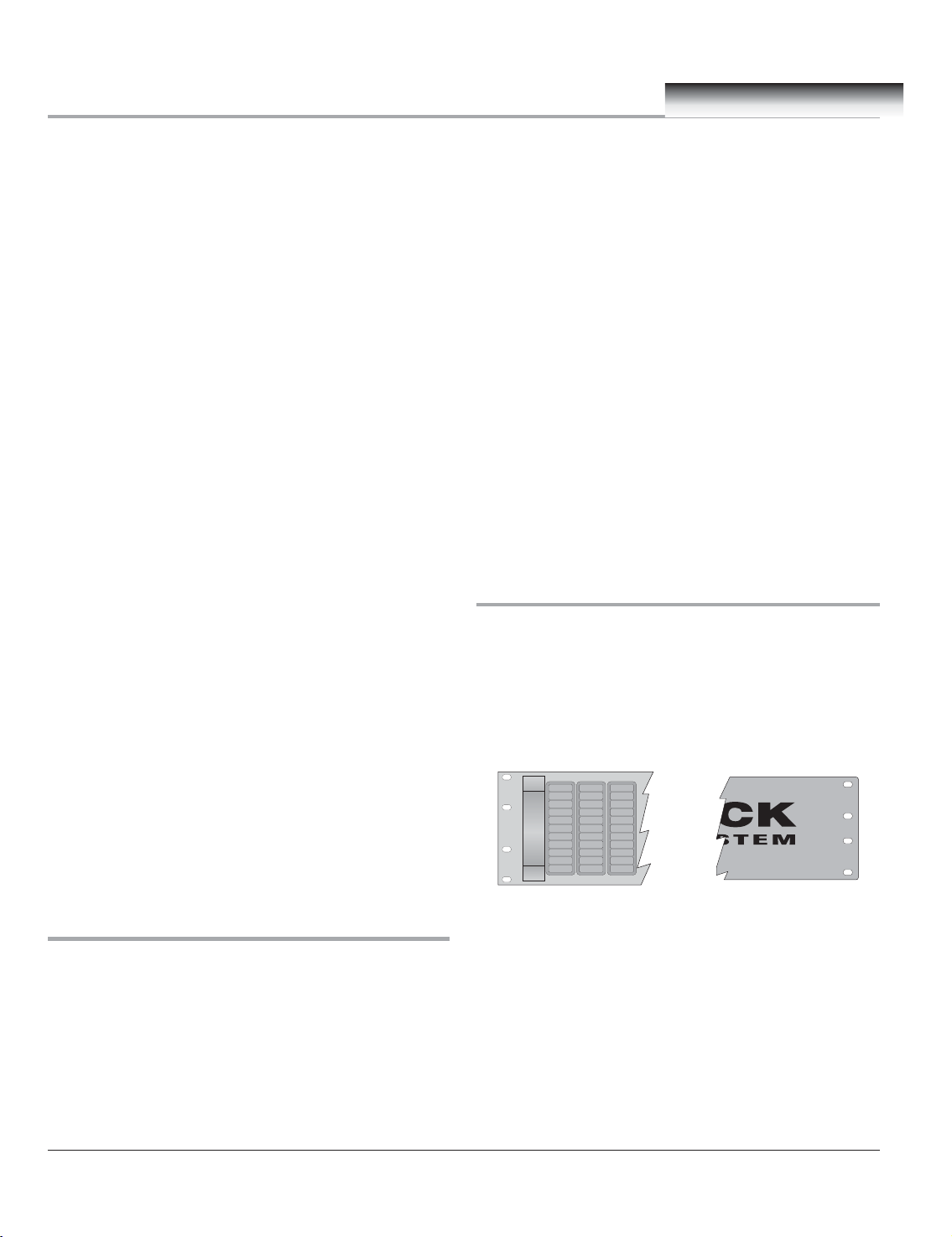

MONTAGEM

construídos no padrão internacional de montagem em racks 19"(48,3 cm). Possui orifícios de fixação no painel frontal

e abas laterais na parte traseira . É fundamental que se

(1) (2)

utilize todos os pontos de fixação para garantir segurança no transporte. É recomendável que se utilize parafusos de diâmetro adequado e buchas plásticas entre estes e o painel do amplificador, a fim de proteger a pintura.

Os amplificadores da linha são

fabricação.

PRINCIPAIS RECURSOS

fêmea e 1/4 (P-10).

chassis do circuito elétrico, proporcionando maior segurança.

BRIDGE no painel traseiro.

Pag. 4 ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

- Dois anos de garantia contra qualquer defeito de

- Entradas super balanceadas com conectores XLR

- Sistema GROUND LIFT que desacopla o terra do

- Chave seletora de entrada MONO, STEREO e

- Chave seletora de voltagem 110/220 volts. no

IMPORTANTE:

não obstruir a passagem de ar dos dissipadores. A parte traseira também deve ficar aberta, ou com tela de metal com espuma filtral específica para condicionadores de ar. Esta é recomendada no caso de ambientes com muita incidência de poeira ou umidade. Deixar a frente e traseira do rack afastadas de qualquer anteparo ( paredes, móveis, etc), que possam obstruir a passagem de ar.

isento de umidade, o duto de ventilação.

A parte frontal do rack deve estar aberta para

A temperatura ambiente não deve exceder 50 C.

Periodicamente deve-se limpar com ar comprimido,

Page 8

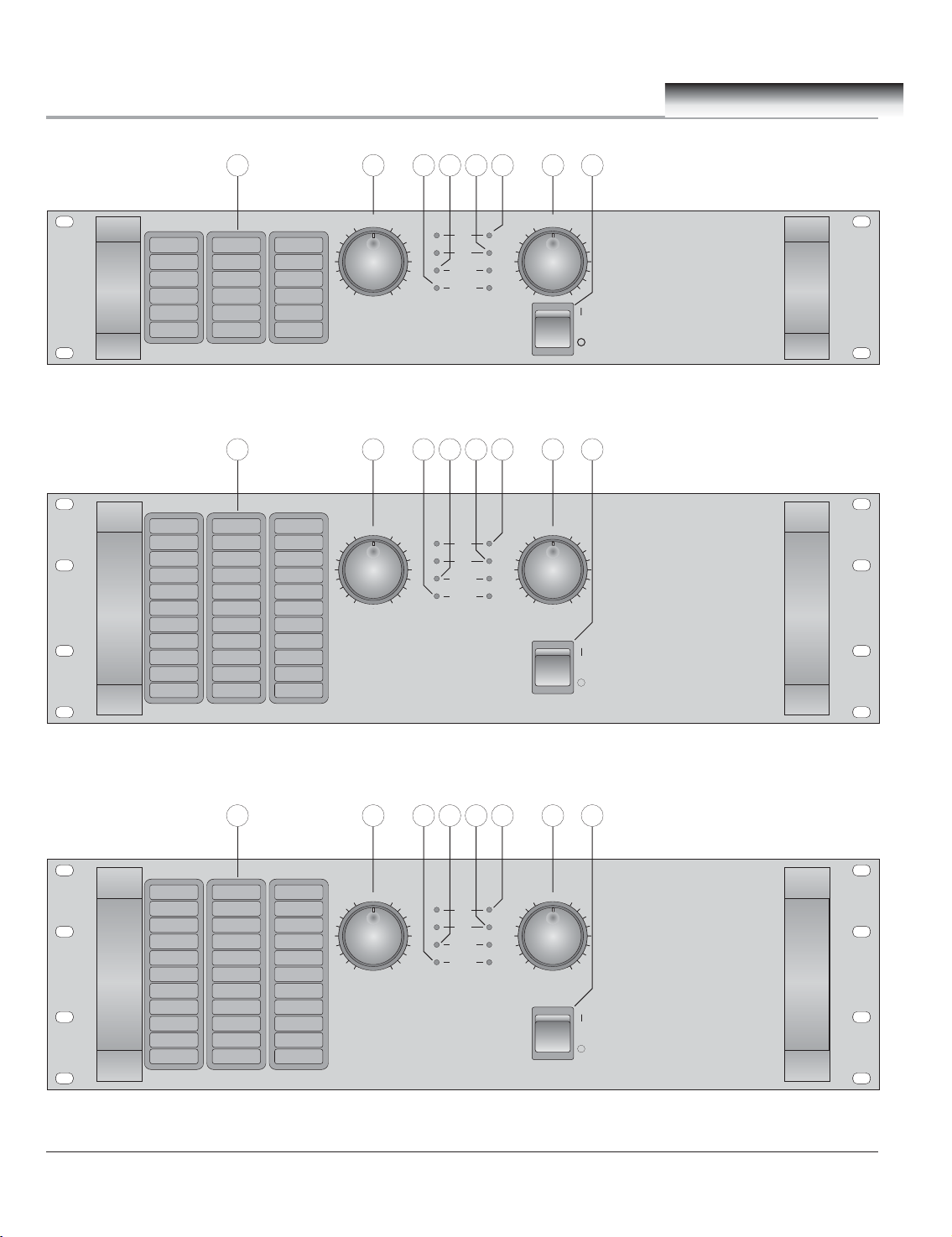

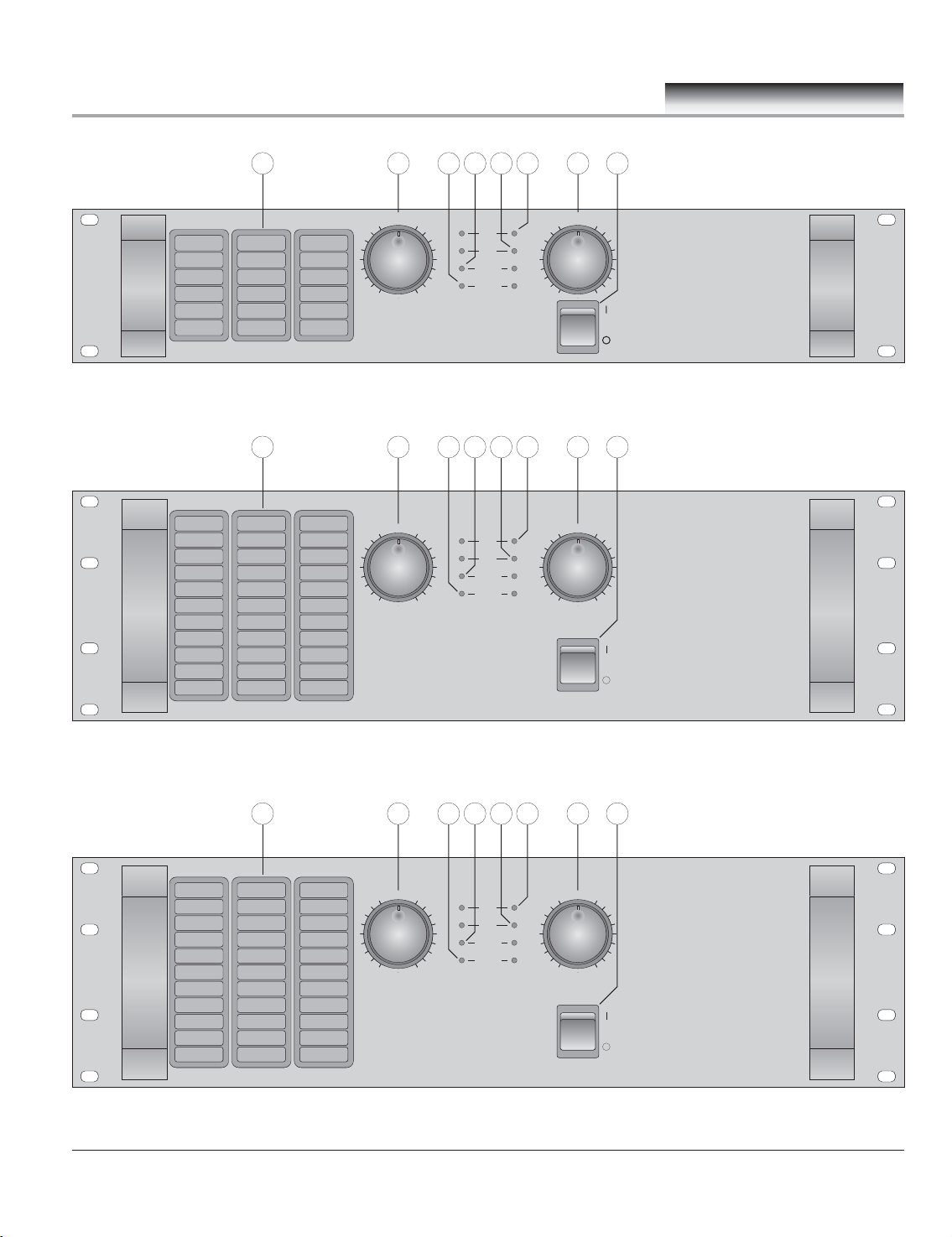

PAINEL FRONTAL - LINHA 800 - 4 OHMS

linha

STEREO POWER AMPLIFIER

turbo

CLIP

0dB

SIGNAL

ACTIVE

CHANNEL B

-90 dB 0 dB

CHANNEL A

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

227

ATTACK

EX 1800 turbo

PROFESSIONAL AMPLIFIER

CLIP

0dB

SIGNAL

ACTIVE

CHANNEL B

-90 dB 0 dB

CHANNEL A

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

227

ATTACK

EX 2800 turbo

PROFESSIONAL AMPLIFIER

CLIP

0dB

SIGNAL

ACTIVE

CHANNEL B

-90 dB 0 dB

CHANNEL A

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

227

ATTACK

EX 3800 turbo

PROFESSIONAL AMPLIFIER

ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

Pag. 5

Page 9

PAINEL FRONTAL - LINHA 200 - 2 OHMS

linha

STEREO POWER AMPLIFIER

turbo

CLIP

0dB

SIGNAL

ACTIVE

CHANNEL B

-90 dB 0 dB

CHANNEL A

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

227

ATTACK

EX 3200 turbo

PROFESSIONAL AMPLIFIER

CLIP

0dB

SIGNAL

ACTIVE

CHANNEL B

-90 dB 0 dB

CHANNEL A

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

227

ATTACK

EX 5200 turbo

PROFESSIONAL AMPLIFIER

CLIP

0dB

SIGNAL

ACTIVE

CHANNEL B

-90 dB 0 dB

CHANNEL A

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

227

ATTACK

EX 6200 turbo

PROFESSIONAL AMPLIFIER

Pag. 6 ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

Page 10

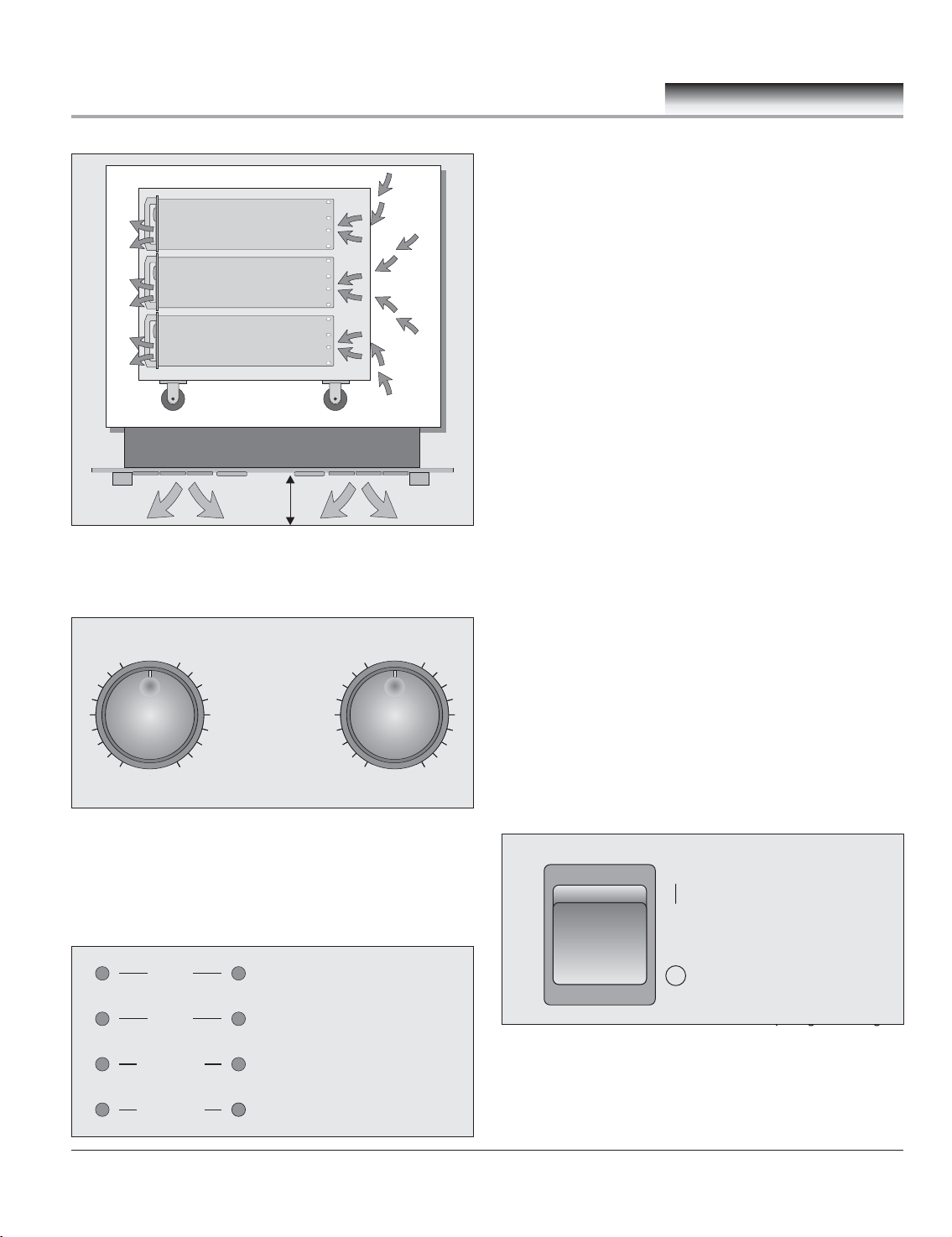

DESCRIÇÃO DO PAINEL FRONTAL

está ativo (ligado).

linha

STEREO POWER AMPLIFIER

turbo

ATTACK

AUDIOSYSTEM

ATTACK

AUDIOSYSTEM

ATTACK

AUDIOSYSTEM

20 Cm

1 - VENTILAÇÃO - Saída de ventilação do painel

1 - VENTILAÇÃO - Saída

frontal. Deve ficar totalmente desobstruída e distante de qualquer anteparo no mínimo 20 cm.

CHANNEL B

4 - SIGNAL

- Led verde, indica que existe sinal de áudio na saída do amplificador. Este led acende com -18dB abaixo do indicador de 0dB.

5-0dB

- Led amarelo, indica que o amplificador está operando na faixa normal de potência, - 3dB de sua potência máxima. Apesar deste é aconselhável

headroom,

observar para não exceder, atingindo o clipamento.

6 - CLIP (limiter)

- Led vermelho. Quando este led acende, indica que o amplificador esta operando no máximo de potência.

Quando este led estiver piscando levemente, indica que existe clip de sinal de audio em curtos períodos. Para a maioria dos alto falantes esta condição não é extrema, e não deve causar nenhum dano, desde que estes estejam bem dimensionados para o amplificador. Porém, para drivers e tweeters, não é aconselhável que operem nesta condição, pois existe pouco deslocamento de ar na bobina, não suportando um super-aquecimento repentino.

Se o led vermelho estiver piscando com mais intensidade, ou acendendo totalmente, esta é uma situação de alerta, pois em longo período, poderá causar a queima dos alto falantes.

Note que, em baixas freqüências ( graves), nosso ouvido não consegue detectar pequenas distorções; o amplificador pode estar saturando, sem que percebamos isto. Mesmo que os alto-falantes estejam super dimensionados para o amplificador, poderão queimar por saturação e, ainda, levar à queima do amplificador.

-90 dB 0 dB

-90 dB 0 dB -90 dB 0 dB

- CONTROLE DE VOLUME - individual para

-90 dB 0 dB

cada canal. Controla o nível de sinal para cada canal. Na posição -90dB, o nível de sinal é zero e na posição O dB, o nível é máximo. É aconselhável que se use o controle de volume na posição 0dB. Nesta posição é necessário 0,775 Volts para excitar totalmente o amplificador.

CLIP

INDICADORES

0dB

SIGNAL

-Os amplificadores da

linha possuem 4 leds por canal, que indicam as condições de operação do amplificador.

ACTIVE

- Led verde, indica que o amplificador3-ACTIVE

Nesta condição, o sistema de alto falantes estará correndo

Não deixar o led vermelho ficar totalmente aceso

sério risco de queima.

ON - Ligado

OFF - Desligado

amplificador. Quando estiver na posição " o amplificador

7 - CHAVE ON-OFF

estará ligado, e na posição " estará desligado.

- Chave que liga e desliga o

Pag. 7ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

Page 11

PAINEL TRASEIRO

6 787 6

linha

turbo

STEREO POWER AMPLIFIER

EX 3200 turbo

120 VAC

ATENÇÃO:

RISCO DE CHOQUE ELÉTRICO, NÃOABRA.

ATTACKDO BRASIL IND. COM. DE APARELHOS DE SOM LTDA.

240 VAC

CNPJ: 79 213 112/0001-80 INSC.EST.: 636.00639-40

EX 6200 turbo

120 VAC

ATENÇÃO:

ATTACKDO BRASIL IND. COM. DE APARELHOS DE SOM LTDA.

240 VAC

C.G.C.(MF): 79 213 112/0001-80 INSC.EST.: 636.00639-40

TEL. (043) 423-0100 FAX (043) 423-1252

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

RISCO DE CHOQUE ELÉTRICO, NÃOABRA.

AC FUSE

15A7A- 120VAC

- 240VAC

FUSÍVEL

CHANNEL B CHANNEL A

STEREO

(MONO / BRIDGE)

50/60 Hz - 1600VAmax.

BLACK

-AC

WHITE

-AC

GREEN

11 12

BRIDGE MONO

OUT B

BRIDGE

(2 min.)W

OUT A

(4 min.)W

(2 min.)W

5 676 5

CHANNEL B CHANNEL A

STEREO

(MONO / BRIDGE)

BRIDGE MONO

OUT B

BRIDGE

(2 min.)W

OUT A

(4 min.)W

(2 min.)W

AC FUSE

25A

- 120VAC

12A

- 240VAC

LIFT GND

FUSÍVEL

ATTACKDO BRASIL IND. COM. DE APARELHOS DE SOM LTDA.

CNPJ: 79 213 112/0001-80 INSC.EST.: 636.00639-40

BLACK WHITE GREEN

50/60 Hz - 3700VAmax.

-AC

LIFT

VENTILATIONINPUT

CAUTION

DONOT OBSTRUCT THE

NÃOOBSTRUA A ENTRADA DA VENTILAÇÃO.

ATENÇÃO:

9910

11 12

DESCRIÇÃO DO PAINEL TRASEIRO

- ENTRADA DE AUDIO XLR

ENTRADAS DE AUDIO

Existem 02 conectores por canal ligados em paralelo

CHANNEL B CHANNEL A

canal. Estas entradas são balanceadas (

), ligadas em paralelo com as entradas 1/4 (P-10)de

cold

cada canal; isto permite que se faça ligação com outros amplificadores, bastando conectar o cabo de uma mesa ou periférico (crossover , equalizador etc.) a uma das entradas do canal, e conectar a entrada de um outro amplificador a

(MONO / BRIDGE)

outra que está em paralelo.

cada canal. Estas entradas são balanceadas e ligadas em paralelo com as entradas XLR de cada canal.

Pag. 8 ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

- ENTRADA DE AUDIO XLR

- ENTRADA DE AUDIO 1/4 (P-10) -

- ENTRADA DE AUDIO 1/4 (P-10)

- Uma para cada

1 GND, 2+ hot,3-

Uma para

Page 12

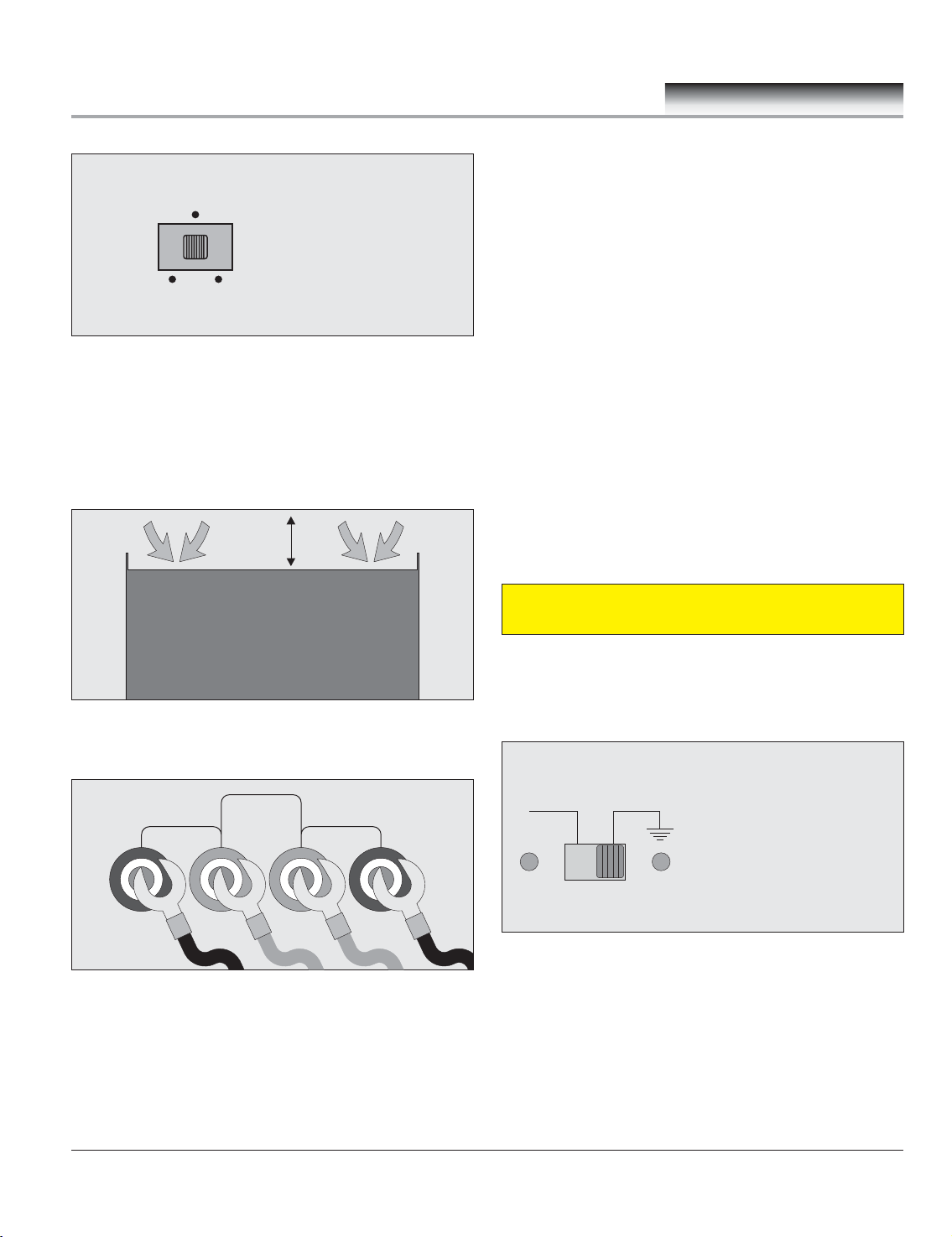

DESCRIÇÃO DO PAINEL TRASEIRO

STEREO

BRIDGE MONO

linha

STEREO POWER AMPLIFIER

turbo

conjunto total de alto falantes. Não ligar o fio dos alto falantes diretamente nos bornes.

O fio não tem a mesma área de contato com o borne que o terminal. Devido à alta corrente que circula pelos bornes, um mal contato provocado pela conexão direta com os fios, pode causar perda de potência e até danos ao sistema. Um outro risco, é que as pontas dos fios podem provocar um curto circuito entre os bornes, acionando o circuito de proteção. Utilize sempre terminais de boa qualidade.

Nunca faça nenhuma conexão com o amplificador

ligado.

- CHAVE SELETORA DE ENTRADA

-Estachave

possui 03 opções: MONO, STEREO e BRIDGE.

- MONO - Coloca as duas entradas A e B em

paralelo.

- STEREO - Deixa as duas entradas separadas.

- BRIDGE - Inverte a entrada B. Para funcionamento em ponte, entrar com sinal na entrada A. Na opção bridge somente utilizar os bornes Vermelhos do amplificador.

20 Cm

8 - VENTILAÇÃO

8 - VENTILAÇÃO -

Entrada de ventilação do

painel frontal. Deve ficar totalmente desobstruída e distante de qualquer anteparo no mínimo 20 cm.

OUT B

(2 min.)W

BRIDGE

(4 min.)W

OUT A

(2 min.)W

10 - CABO DE ALIMENTAÇÃO

- Cabo que conecta o amplificador à rede elétrica (110 ou 220 VOLTS). Este cabo vem dimensionado para o consumo de cada amplificador, portanto, nunca utilize um cabo com bitola menor para interligar o amplificador à rede elétrica. Quando for alimentar mais de um amplificador, calcular o consumo total dos amplificadores e usar cabo com bitola compatível ao consumo total. Na tabela 1 você encontra dados para dimensioná-

Não conectar o cabo de força à rede elétrica com a chave do

lo.

on-off ligada.

11 - PORTA FUSÍVEL

- Acondiciona um fusível de proteção. Sua amperagem deve ser impreterivelmente respeitada, segundo tabela abaixo.

EX-1800 EX-2800 EX-3800 EX-3200 EX-5200 EX-6200

120V 7A 12A 20A 15A 20A 25A 240V 3A 6A 10A 7A 10A 12A

Utilize somente fusíveis de boa qualidade e com valor correto para cada modelo, garantindo a funcionalidade desta proteção.

Não trocar o fusível com a tomada ligada à rede.

Sempre que for trocar ou verificar o fusível, retire antes a tomada da rede.

LIFT GND

LIFT-GND

-Na posição LIFT, o terra de circuito fica levantado em relação ao terra de chassis, e em GND ficam interligados.

9 - SAÍDAS P/ ALTO FALANTES

- Estes amplificadores possuem 2 bornes de saída para alto falantes por canal, 1 vermelho e 1 preto, que servem para ligação com o conjunto de caixas acústicas.

Nunca utilize impedância menor que 2 Ohms para linha 200 e 4 Ohms para linha 800, no conjunto total de alto falantes.

Se usar em modo BRIDGE, conecte somente os bornes vermelhos,

Nunca utilize impedância menor que 4 Ohms para

a linha 200 e 8 Ohms para linha 800 no modo BRIDGE, para o

ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

12 - CHAVE LIFT-GND

- Conecta ou desconecta o terra de circuito do chassis, que fica ligado pelo cabo de alimentação ao terra da rede. Em alguns casos de ruído (Hum), é necessário se desconectar (LIFT) o terra de chassis do de circuito, para evitar um LOOP de terra.

13 - BORNE DE ATERRAMENTO

- Serve para fazer um aterramento extra. Para sua segurança, é recomendada esta conexão, pois caso haja falha por mal contato na conexão do fio de terra do cabo de alimentação, o equipamento ainda continuará aterrado. A bitola do fio deste terra deve ser igual ou maior à do cabo de alimentação.

Pag. 9

Page 13

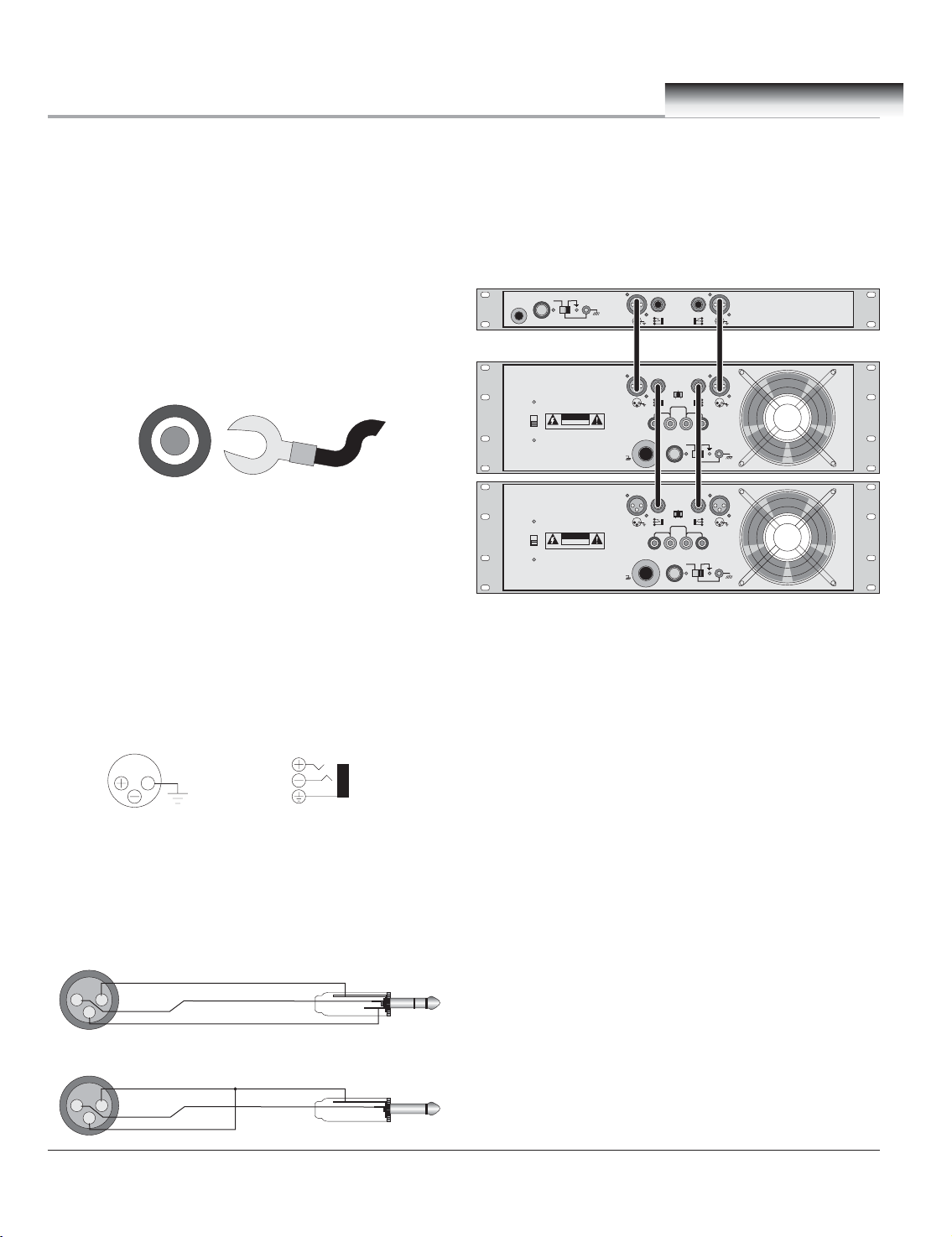

INSTALAÇÃO

linha

STEREO POWER AMPLIFIER

turbo

que o amplificador esteja desligado. O cabo de alimentação

Antes de fazer qualquer conexão, certifique-se

também deverá estar desconectado da rede de energia elétrica.

Nunca faça nenhuma conexão com o amplificador

ligado.

CONECTANDO AS SAÍDAS

- Com uma chave canhão 1/2" solte os bornes de ligação, girando no sentido anti-horário, o suficiente para colocação dos terminais

ligar o fio dos alto falantes diretamente nos bornes.

Não

Os terminais devem estar climpados e soldados nos fios do sistema de caixas acústicas. Novamente, utilizando a chave canhão, aperte no sentido horário, até que o terminal esteja firme, mas não exagere para não danificar o borne.

Utilize somente cabos e terminais de boa qualidade. Cabos mal dimensionados ou terminais com mal contato, poderão causar perda de potência. Verifique na página 14 TABELA 2 sobre perda de potência X comprimento de fios.

Nunca utilize impedância menor que 2 Ohms para linha 200 e 4 Ohms para linha 800, no conjunto total de alto falantes. Nunca utilize impedânciamenor que 4 Ohms para a linha 200 e 8 Ohms para linha 800 no modo BRIDGE, para o conjunto total de alto falantes.

CONECTANDO AS ENTRADAS

- Este amplificador possui dois tipos de conectores para entrada de sinal, 1 XLR 3P e 1 1/4 (P-10) que estão ligados em paralelo. Ambos os conectores são balanceados e sua polaridade segue o padrão da AES. Veja abaixo.

XLR 1/4"(P-10)

pino 1 - GND Ponta - Hot pino 2 - Hot Anel - Cold pino 3 - Cold Luva - GND

Para fazer uma conexão com uma fonte desbalanceada, ligue o pino 1 com pino 3, como mostra a figura abaixo.

cabo balanceado

LIGANDO OUTRO AMPLIFICADOR

- É possível ligar vários amplificadores em uma linha de entrada. Isto é muito utilizado em sistemas de P.A. de grande porte. Como os conectores das entradas estão ligados em paralelo basta conectar o cabo de uma mesa ou periférico (crossover , equalizador etc.) a uma das entradas do canal, e conectar a entrada de um outro amplificador à outra que está em paralelo. Veja figura abaixo.

ACFUSE

15A- 240VAC

LIFT GND

FUSÍVEL

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

CHANNELB CHANNEL A

(MONO/ BRIDGE)

MESA OU PERIFÉRICO

CHANNELB CHANNEL A

-AC

50/60Hz - 3700VA max.

STEREO

(MONO/ BRIDGE)

BRIDGE MONO

OUTB

BRIDGE

OUTA

(2 min.)W

(4 min.)W

(2 min.)W

ACFUSE

25A

-120VAC

12A

-240VAC

LIFT GND

FUSÍVEL

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

CHANNELB CHANNEL A

STEREO

(MONO/ BRIDGE)

BRIDGE MONO

OUTB

BRIDGE

OUTA

(2 min.)W

(4 min.)W

(2 min.)W

ACFUSE

25A

-120VAC

12A

-240VAC

LIFT GND

FUSÍVEL

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

EX 6200 turbo

120VAC

ATENÇÃO:

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

240VAC

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

EX 6200 turbo

120VAC

ATENÇÃO:

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

240VAC

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

CAUTION

RISKOF ELECTRIC SHOCK

DONOT OPEN

RISCODE CHOQUE ELÉTRICO, NÃOABRA.

CAUTION

RISKOF ELECTRIC SHOCK

DONOT OPEN

RISCODE CHOQUE ELÉTRICO, NÃOABRA.

BLACK WHITE GREEN

Nesta ligação, a chave seletora da entrada de todos os amplificadores deve estar em STEREO, pois se alguma estiver em MONO, todo o sistema ficara mono.

Nunca ligue dois amplificadores com chave em BRIDGE.

LIGANDO O AMPLIFICADOR À REDE

-Comoos amplificadores da linha EX são destinados ao uso profissional, possuem conectores com 3 pólos. Recomenda-se o uso de conector de suporte até 25 amperes. Antes de fazer a conexão, observe atentamente as cores dos fios. VERDE, está ligado ao chassis e serve para aterramento do equipamento. Na falta de fornecedores para cabos com 3 condutores sem a cor verde, optamos pela cor BRANCA. Portanto se não tiver a cor VERDE, o fio BRANCO será o terra de chassis. Observe indicação atrás do amplificador. Para sua segurança, certifique-se que este cabo esteja sempre conectado. Os dois outros condutores, são para alimentação de AC. A tensão da rede nunca deverá ultrapassar 240 VOLTS. O cabo está dimensionado para o consumo de cada amplificador nunca utilize um cabo com bitola menor para interligar o amplificador à rede elétrica. Quando for alimentar mais de um amplificador, calcular o consumo total dos amplificadores e usar cabo com bitola compatível ao consumo total.

Não conectar o cabo de

força à rede elétrica com a chave do on-off ligada.

cabo desbalanceado

painel traseiro para um aterramento extra. Isto garante a conexão, caso haja falha na ligação do fio de terra do cabo de alimentação. A bitola do fio deste terra deve ser igual, ou

ATERRAMENTO EXTRA

maior, que a do cabo de alimentação.

Pag. 10 ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

- Existe um borne no

Page 14

OPERAÇÃO - LINHA 800 - 4 OHMS

linha

turbo

STEREO POWER AMPLIFIER

STEREO

BRIDGE MONO

EX 3800 turbo

120VAC

CAUTION

RISKOF ELECTRIC SHOCK

DONOT OPEN

ATENÇÃO:

RISCODE CHOQUE ELÉTRICO, NÃOABRA.

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

240VAC

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

STEREO

BRIDGE MONO

MODO STEREO

Ambos os canais operam independentes e com volumes individuais. Basta ligar as saídas L/R da mesa ou periférico às entradas A e B do amplificador.

MESA OU PERIFÉRICO

CHANNELB CHANNEL A

STEREO

(MONO/ BRIDGE)

BRIDGE MONO

OUTB

(2 min.)W

ACFUSE

50/60Hz - 2200VA max.

20A

BLACK WHITE GREEN

10A

-AC

FUSÍVEL

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

BRIDGE

OUTA

(4 min.)W

(2 min.)W

-120VAC

-240VAC

LIFT GND

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

MODO MONO PARALELO

Nesta configuração, ambos os canais podem ser ligados com apenas um conector, ou seja, ligando no canal A o canal B, também receberá o mesmo sinal.

linha 800.

Nunca utilize impedância menor que 8 ohms para linha 800 no modo BRIDGE, para o conjunto total de alto falantes.

Com a chave nesta posição, o canal A fica sendo o mestre, e somente a sua entrada deverá estar conectada. Porém, os dois volumes continuarão independentes e deverão estar na mesma posição. Recomenda-se colocá-los no máximo, para não haver enganos quanto à sua posição.

Somente utilize os bornes vermelhos no modo BRIDGE

Nesta configuração não são utilizados os bornes PRETOS.

Não ligue os bornes vermelhos a nenhum terr

MESA OU PERIFÉRICO

CHANNELB CHANNEL A

-AC

50/60Hz - 2200VA max.

STEREO

(MONO/ BRIDGE)

BRIDGE MONO

OUTB

BRIDGE

OUTA

(2 min.)W

(4 min.)W

(2 min.)W

ACFUSE

20A

-120VAC

10A

-240VAC

LIFT GND

FUSÍVEL

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

EX 3800 turbo

120VAC

ATENÇÃO:

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

240VAC

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

CAUTIONCAUTION

RISKOF ELECTRIC SHOCK

DONOT OPEN

RISCODE CHOQUE ELÉTRICO, NÃOABRA.

BLACK WHITE GREEN

EX 3800 turbo

120VAC

CAUTION

RISKOF ELECTRIC SHOCK

DONOT OPEN

ATENÇÃO:

RISCODE CHOQUE ELÉTRICO, NÃOABRA.

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

240VAC

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

STEREO

BRIDGE MONO

MESA OU PERIFÉRICO

CHANNELB CHANNEL A

STEREO

(MONO/ BRIDGE)

BRIDGE MONO

OUTB

(2 min.)W

ACFUSE

50/60Hz - 2200VA max.

20A 10A

-AC

BLACK

-AC

WHITE GREEN

FUSÍVEL

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

BRIDGE

OUTA

(4 min.)W

(2 min.)W

-120VAC

-240VAC

LIFT GND

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

MODO MONO BRIDGE

A operação em bridge (ponte) é normalmente utilizada para conseguir maior potência, pois terá o dobro da tensão para a mesma impedância, mas o amplificador não aceitara 4 Ohms na

ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

Pag. 11

Page 15

OPERAÇÃO - LINHA 200 - 2 OHMS

linha

turbo

STEREO POWER AMPLIFIER

STEREO

BRIDGE MONO

EX 6200 turbo

120VAC

CAUTION

RISKOF ELECTRIC SHOCK

DONOT OPEN

ATENÇÃO:

RISCODE CHOQUE ELÉTRICO, NÃOABRA.

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

240VAC

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

MODO STEREO

Ambos os canais operam independentes e com volumes individuais. Basta ligar as saídas L/R da mesa ou periférico às entradas A e B do amplificador.

MESA OU PERIFÉRICO

CHANNELB CHANNEL A

STEREO

(MONO/ BRIDGE)

BRIDGE MONO

OUTB

(2 min.)W

ACFUSE

50/60Hz - 3700VA max.

25A

BLACK WHITE GREEN

12A

-AC

FUSÍVEL

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

BRIDGE

OUTA

(4 min.)W

(2 min.)W

-120VAC

-240VAC

LIFT GND

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

STEREO

A operação em bridge (ponte) é

MODO MONO BRIDGE

normalmente utilizada para conseguir maior potência, pois terá o dobro da

BRIDGE MONO

tensão para a mesma impedância, mas o amplificador não aceitará 2 Ohms na linha 200.

Nunca utilize impedância menor que 4 Ohms para linha 200 no modo BRIDGE, para o conjunto total de alto falantes.

bornes vermelhos no modo BRIDGE

não são utilizados os bornes PRETOS.

vermelhos a nenhum terr

EX 6200 turbo

120VAC

CAUTION

RISKOF ELECTRIC SHOCK

DONOT OPEN

ATENÇÃO:

RISCODE CHOQUE ELÉTRICO, NÃOABRA.

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

240VAC

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

BLACK

-AC

WHITE

-AC

GREEN

MESA OU PERIFÉRICO

CHANNELB CHANNEL A

STEREO

(MONO/ BRIDGE)

BRIDGE MONO

OUTB

BRIDGE

OUTA

(2 min.)W

(4 min.)W

(2 min.)W

ACFUSE

50/60Hz - 3700VA max.

25A

-120VAC

12A

-240VAC

LIFT GND

FUSÍVEL

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

Somente utilize os

. Nesta configuração

Não ligue os bornes

STEREO

BRIDGE MONO

sinal.

EX 6200 turbo

120VAC

ATENÇÃO:

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

240VAC

CNPJ:79 213 112/0001-80 INSC.EST.:636.00639-40

CAUTION

RISKOF ELECTRIC SHOCK

DONOT OPEN

RISCODE CHOQUE ELÉTRICO, NÃOABRA.

MODO MONO PARALELO

Nesta configuração, ambos os canais podem ser ligados com apenas um conector, ou seja, ligando no canal A, o canal B também receberá o mesmo

MESA OU PERIFÉRICO

CHANNELB CHANNEL A

STEREO

(MONO/ BRIDGE)

BRIDGE MONO

OUTB

(2 min.)W

ACFUSE

50/60Hz - 3700VA max.

25A

BLACK WHITE GREEN

12A

-AC

FUSÍVEL

ATTACKDOBRASIL IND. COM. DE APARELHOS DE SOM LTDA.

C.G.C.(MF):79 213 112/0001-80 INSC.EST.:636.00639-40

BRIDGE

(4 min.)W

-120VAC

-240VAC

LIFT GND

TEL.(043) 423-0100 FAX (043) 423-1252

OUTA

(2 min.)W

APLICAÇÕES

para uso profissional em P.A. de grande porte, sistemas de

Os amplificadores da foram projetados

monitor em shows, trios elétricos, etc. Garantem ótima resposta de freqüência, com baixíssima distorção harmônica, podendo, qualquer modelo, ser utilizado em qualquer faixa de freqüência em um P.A..

A possui uma linha completa de caixas

ATTACK

acústicas, monitores, processadores, cases, etc, que pode complementar o seu sistema. Além dos produtos específicos para sistemas de audio profissional, a possui um departamento especial para projetos em sistemas de audio. Conheça também os sistemas de FLY P.A. HI-Q system, NIGTH CLUB system, HI-P MONITOR system e outros sistemas especiais. Solicite maiores informações junto ao seu distribuidor ou pelo fone (043) 422-7088.

linha EX

ATTACK

Pag. 12 ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

Page 16

linha

TABELA 1 - PERDA DE TENSÃO x COMPRIMENTO DO FIO

STEREO POWER AMPLIFIER

turbo

Nesta tabela você encontra dados para calcular o cabo de energia para alimentar um sistema de amplificadores. Considerando um rack com 1- EX 3200, 1 - EX 5200 E 1- EX 6200 com consumo máximo de 8.000 V.A. em uma rede de 220 Volts, teríamos 36,36 Amperes . Se alimentarmos com cabo com 2 condutores ao ar livre, com comprimento de 25 metros ( ) e seção de 4mm teremos uma resistência (R) de

que, multiplicada pela amperagem, teremos a perda em volts Nossa perda em volts, então,

Ohms (0,2475x 36,36=9).

9,00 volts ou 4.09%

será .. Sendo 220 V da rede - 9,00 V = 210 Volts, que é perfeitamente aceitável. Observe na tabela

( 8000/220=36,36 )

25m ida, 25m volta = 50 metros

0,2475

abaixo, nosso exemplo acima em destaque, e exemplos para outros comprimentos e bitola de fios, assim como outras potências.

CABO DE ENERGIA PERDA DE TENSÃO EM VOLTS PARA POTÊNCIA DE CONSUM O ABAIXO x TENSÃO DE REDE

COMP. SEÇÃO R

metro

5 4 0,02475 0,41 0,90 0,23 0,11 0,45 0,23 1,13 0,56 2,25 1,13 4,50 2,25 5 6 0,0165 0,27 0,60 0,15 0,08 0,30 0,15 0,75 0,38 1,50 0,75 3,00 1,50 5 10 0,00955 0,16 0,35 0,09 0,04 0,17 0,09 0,43 0,22 0,87 0,43 1,74 0,87

5 25 0,0039 0,06 0,14 0,04 0,02 0,07 0,04 0,18 0,09 0,35 0,18 0,71 0,35 10 4 0,0495 0,82 1,80 0,45 0,23 0,90 0,45 2,25 1,13 4,50 2,25 9,00 4,50 10 6 0,033 0,55 1,20 0,30 0,15 0,60 0,30 1,50 0,75 3,00 1,50 6,00 3,00 10 10 0,0191 0,32 0,69 0,17 0,09 0,35 0,17 0,87 0,43 1,74 0,87 3,47 1,74 10 25 0,0078 0,13 0,28 0,07 0,04 0,14 0,07 0,35 0,18 0,71 0,35 1,42 0,71 20 4 0,099 1,64 3,60 0,90 0,45 1,80 0,90 4,50 2,25 9,00 4,50 18,00 9,00 20 6 0,066 1,09 2,40 0,60 0,30 1,20 0,60 3,00 1,50 6,00 3,00 12,00 6,00 20 10 0,0382 0,63 1,39 0,35 0,17 0,69 0,35 1,74 0,87 3,47 1,74 6,95 3,47 20 25 0,0156 0,26 0,57 0,14 0,07 0,28 0,14 0,71 0,35 1,42 0,71 2,84 1,42 50 4 0,2475 4,09 9,00 2,25 1,13 4,50 2,25 11,25 5,63 22,50 11,25 45,00 22,50 50 6 0,165 2,73 6,00 1,50 0,75 3,00 1,50 7,50 3,75 15,00 7,50 30,00 15,00 50 10 0,0955 1,58 3,47 0,87 0,43 1,74 0,87 4,34 2,17 8,68 4,34 17,36 8,68 50 25 0,039 0,64 1,42 0,35 0,18 0,71 0,35 1,77 0,89 3,55 1,77 7,09 3,55

100 4 0,495 8,18 18,00 4,50 2,25 9,00 4,50 22,50 11,25 45,00 22,50 90,00 45,00 100 6 0,33 5,45 12,00 3,00 1,50 6,00 3,00 15,00 7,50 30,00 15,00 60,00 30,00 100 10 0,191 3,16 6,95 1,74 0,87 3,47 1,74 8,68 4,34 17,36 8,68 34,73 17,36 100 25 0,078 1,29 2,84 0,71 0,35 1,42 0,71 3,55 1,77 7,09 3,55 14,18 7,09

Ohms PERDA % 220 V 110 V 220 V 110 V 220 V 110 V 220 V 110 V 220 V 110 V 220 V

8000 WATTS 1000 WATTS 2000 WATTS 5000 WATTS 10000 WATTS 20000 WATTS

Pag. 13ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

Page 17

TABELA 2 - PERDA DE POTÊNCIA X COMPRIMENTO DO FIO

linha

STEREO POWER AMPLIFIER

turbo

Nesta tabela você encontra dados para calcular o cabo das caixas acústicas. perda maior que 5 %, e a distancia do cabo será de 10 metros( ), encontraremos na tabela

10m ida, 10m volta = 20 metros

Considerando que não gostaríamos de ter uma

2b, coluna PERDA DE POTÊNCIA EM % o valor de 4,72%, que corresponde ao fio com bitola 4mm com 20 metros de comprimento. Se ligarmos em um canal do EX 6200, conjunto de caixas com impedância de 2 Ohms, este fornecerá até 1350 Watts. Utilizando cabo 2x 4mm com 10 metros teremos uma perda de

63,7 Watts.

Observe na tabela abaixo,

exemplos para outros comprimentos e bitola de fios, assim como amplificadores.

OBS. Para cabos paralelos, considerar 2x comprimento (ida e volta, veja explicação acima)

TABELA 2.a

COMP. SEÇÃO R PERDA DE POTÊNCIA % EX 1800 PERDA EM WATTS EX 2800 PERDA EM WATTS EX 3800 PERDA EM WATTS

metro

5 1,5 0,0665 0,82 1,64 * 1,5 5,2 * 2,5 8,2 * 4,0 13,9 * 5 2,5 0,0399 0,50 0,99 * 0,9 3,1 * 1,5 4,9 * 2,4 8,4 * 5 4 0,02475 0,31 0,61 * 0,6 1,9 * 0,9 3,1 * 1,5 5,2 *

5 6 0,0165 0,21 0,41 * 0,4 1,3 * 0,6 2,1 * 1,0 3,5 * 10 1,5 0,133 1,64 3,22 * 3,0 10,1 * 4,9 16,1 * 7,8 27,4 * 10 2,5 0,0798 0,99 1,96 * 1,8 6,2 * 3,0 9,8 * 4,7 16,6 * 10 4 0,0495 0,61 1,22 * 1,1 3,9 * 1,8 6,1 * 3,0 10,4 * 10 6 0,033 0,41 0,82 * 0,8 2,6 * 1,2 4,1 * 2,0 7,0 * 20 1,5 0,266 3,22 6,24 * 6,0 19,6 * 9,7 31,2 * 15,4 53,0 * 20 2,5 0,1596 1,96 3,84 * 3,6 12,1 * 5,9 19,2 * 9,4 32,6 * 20 4 0,099 1,22 2,42 * 2,3 7,6 * 3,7 12,1 * 5,9 20,5 * 20 6 0,066 0,82 1,62 * 1,5 5,1 * 2,5 8,1 * 3,9 13,8 * 50 1,5 0,665 7,67 14,26 * 14,2 44,9 * 23,0 71,3 * 36,8 121,2 * 50 2,5 0,399 4,75 9,07 * 8,8 28,6 * 14,3 45,4 * 22,8 77,1 * 50 4 0,2475 3,00 5,83 * 5,6 18,4 * 9,0 29,1 * 14,4 49,5 * 50 6 0,165 2,02 3,96 * 3,7 12,5 * 6,1 19,8 * 9,7 33,7 *

100 1,5 1,33 14,26 24,95 * 26,4 78,6 * 42,8 124,8 * 68,4 212,1 * 100 2,5 0,798 9,07 16,63 * 16,8 52,4 * 27,2 83,2 * 43,5 141,4 * 100 4 0,495 5,83 11,01 * 10,8 34,7 * 17,5 55,1 * 28,0 93,6 * 100 6 0,33 3,96 7,62 * 7,3 24,0 * 11,9 38,1 * 19,0 64,8 *

Ohms 8 Ohms 4 Ohms 2 Ohms 8 Ohms 4 Ohms 2 Ohms 8 Ohms 4 Ohms 2 Ohms 8 Ohms 4 Ohms 2 Ohms

* Não utilizar nestas condições.

TABELA 2.b

COMP. SEÇÃO R PERDA DE POTÊNCIA % EX 3200 PERDA EM WATT S EX 5200 PERDA EM WATTS EX 6200 PERDA EM WAT TS

metro

Ohms 8 Ohms 4 Ohms 2 Ohms 8 Ohms 4 Ohms 2 Ohms 8 Ohms 4 Ohms 2 Ohms 8 Ohms 4 Ohms 2 Ohms

5 1,5 0,0665 0,82 1,64 3,22 1,6 5,7 18,7 2,8 10,0 34,8 4,5 15,2 43,4

5 2,5 0,0399 0,50 0,99 1,96 1,0 3,5 11,3 1,7 6,0 21,1 2,7 9,2 26,4

5 4 0,02475 0,31 0,61 1,22 0,6 2,2 7,1 1,0 3,8 13,2 1,7 5,7 16,5

5 6 0,0165 0,21 0,41 0,82 0,4 1,4 4,7 0,7 2,5 8,8 1,1 3,8 11,0 10 1,5 0,133 1,64 3,22 6,24 3,3 11,3 36,2 5,6 19,6 67,3 9,0 29,9 84,2 10 2,5 0,0798 0,99 1,96 3,84 2,0 6,8 22,3 3,4 11,9 41,4 5,4 18,2 51,8 10 4 0,0495 0,61 1,22 2,42 1,2 4,3 14,0 2,1 7,5 26,1 3,4 11,4 32,6 10 6 0,033 0,41 0,82 1,62 0,8 2,9 9,4 1,4 5,0 17,5 2,3 7,6 21,9 20 1,5 0,266 3,22 6,24 11,74 6,4 21,8 68,1 10,9 38,0 126,8 17,7 58,0 158,5 20 2,5 0,1596 1,96 3,84 7,39 3,9 13,4 42,9 6,7 23,4 79,8 10,8 35,7 99,8 20 4 0,099 1,22 2,42 4,72 2,4 8,5 27,4 4,2 14,7 50,9 6,7 22,5 63,7 20 6 0,066 0,82 1,62 3,19 1,6 5,7 18,5 2,8 9,9 34,5 4,5 15,1 43,1 50 1,5 0,665 7,67 14,26 24,95 15,3 49,9 144,7 26,1 87,0 269,5 42,2 132,6 336,9 50 2,5 0,399 4,75 9,07 16,63 9,5 31,7 96,5 16,2 55,3 179,6 26,1 84,4 224,5 50 4 0,2475 3,00 5,83 11,01 6,0 20,4 63,9 10,2 35,5 118,9 16,5 54,2 148,7 50 6 0,165 2,02 3,96 7,62 4,0 13,9 44,2 6,9 24,2 82,3 11,1 36,8 102,9

100 1,5 1,33 14,26 24,95 39,94 28,5 87,3 231,7 48,5 152,2 431,4 78,4 232,1 539,2 100 2,5 0,798 9,07 16,63 28,52 18,1 58,2 165,4 30,8 101,5 308,0 49,9 154,7 385,0 100 4 0,495 5,83 11,01 19,84 11,7 38,5 115,1 19,8 67,2 214,3 32,0 102,4 267,8 100 6 0,33 3,96 7,62 14,16 7,9 26,7 82,1 13,5 46,5 153,0 21,8 70,9 191,2

Pag. 14 ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

Page 18

TABELA 3 - CAPACITORES X CORTE DE FREQÜÊNCIA

linha

STEREO POWER AMPLIFIER

turbo

RECOMENDA-SE O USO DE CAPACITORES NÃO POLARIZADOS

CAPACITOR FREQÜÊNCIA DE CORTE Hz. ASSO CIAÇ ÃO VAL OR FREQÜÊNCIA DE CORTE Hz.

uf 2 Ohms 4 Ohms 8 Ohms 16 Ohms PARALELO uf 2Ohms 4Ohms 8Ohms 16Ohms

1 79.618 39.809 19.904 9.952 1 1 2 39.809 19.904 9.952 4.976 1,5 53.079 26.539 13.270 6.635 1 1,5 2,5 31.847 15.924 7.962 3.981 2,2 36.190 18.095 9.047 4.524 1,5 1,5 3 26.539 13.270 6.635 3.317 3,3 24.127 12.063 6.032 3.016 1 2,2 3,2 24.881 12.440 6.220 3.110 4,7 16.940 8.470 4.235 2.117 1,5 2,2 3,7 21.518 10.759 5.380 2.690

Fc =

2RCp

5,6 14.217 7.109 3.554 1.777 1 3,3 4,3 18.516 9.258 4.629 2.314

ASSOCIAÇÃO 6,8 11.709 5.854 2.927 1.464 2,2 2,2 4,4 18.095 9.047 4.524 2.262

SÉRIE 10 7.962 3.981 1.990 995 1,5 3,3 4,8 16.587 8.294 4.147 2.073

1,5 1,5 0,75 106.157 53.079 26.539 13.270 2,2 3,3 5,5 14.476 7.238 3.619 1.809

1 4,7 0,82 96.558 48.279 24.139 12.070 1 4,7 5,7 13.968 6.984 3.492 1.746 1,5 2,2 0,89 89.268 44.634 22.317 11.159 1,5 4,7 6,2 12.842 6.421 3.210 1.605 2,2 2,2 1,10 72.380 36.190 18.095 9.047 3,3 3,3 6,6 12.063 6.032 3.016 1.508 1,5 4,7 1,14 70.019 35.009 17.505 8.752 2,2 4,7 6,9 11.539 5.769 2.885 1.442 1,5 10 1,30 61.040 30.520 15.260 7.630 3,3 4,7 8 9.952 4.976 2.488 1.244 2,2 3,3 1,32 60.317 30.158 15.079 7.540 4,7 4,7 9,4 8.470 4.235 2.117 1.059 3,3 3,3 1,65 48.253 24.127 12.063 6.032 1 10 11 7.238 3.619 1.809 905 2,2 10 1,80 44.152 22.076 11.038 5.519 1,5 10 11,5 6.923 3.462 1.731 865 3,3 4,7 1,94 41.067 20.533 10.267 5.133 2,2 10 12,2 6.526 3.263 1.632 816 4,7 4,7 2,35 33.880 16.940 8.470 4.235 3,3 10 13,3 5.986 2.993 1.497 748 4,7 10 3,20 24.902 12.451 6.225 3.113 4,7 10 14,7 5.416 2.708 1.354 677

10 10 5,00 15.924 7.962 3.981 1.990 10 10 20 3.981 1.990 995 498

ESQUEMAS DE LIGAÇÃO DE ALTO FALANTES

8 ALTO FALANTES P/ CANAL = 4 Ohms

8 ohms 8 ohms

4 ALTO FALANTES P/ CANAL = 8 Ohms

8 ohms 8 ohms

8 ohms p/ canal

2 ALTO FALANTES P/ CANAL = 4 Ohms

8 ohms

4 ohms p/ canal 16 ohms p/ canal

8 ohms 8 ohms

8 ohms

8 ohms 8 ohms 8 ohms 8 ohms

4 ohms p/ canal

4 ALTO FALANTES P/ CANAL = 2 Ohms

8 ohms 8 ohms

2 ohms p/ canal

8 ohms 8 ohms

2 ALTO FALANTES P/ CANAL = 16 Ohms

8 ohms

Pag. 15ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

Page 19

ESPECIFICAÇÕES

linha

STEREO POWER AMPLIFIER

turbo

ESPECIFICAÇÕES

Potência musical por canal 2 Ohms. * * * 1160 W 2160 W 2700 W Potência musical por canal 4 Ohms. 630 W 1000 W 1700 W 700 W 1220 W 1860 W Potência musical por canal 8 Ohms. 370 W 600 W 960 W 400 W 680 W 1100 W

Potência musical BRIDGE 4 Ohms. * * * 1840 W 3600 W 4500 W Potência musical BRIDGE 8 Ohms. 1060 W 1800 W 2900 W 1200 W 2160 W 3240 W Potência R.M.S. por canal 2 Ohms. * * * 580 W 1080 W 1350 W Potência R.M.S. por canal 4 Ohms. 315 W 500 W 850 W 350 W 610 W 930 W Potência R.M.S. por canal 8 Ohms. 185 W 300 W 480 W 200 W 340 W 550 W Potência R.M.S. BRIDGE 4 Ohms. * * * 920 W 1800 W 2250 W Potência R.M.S. BRIDGE 8 Ohms. 530 W 900 W 1450 W 600 W 1080 W 1620 W Separação entre canais (Crosstalk). > 90dB > 80 dB > 80 dB > 90 dB > 90 dB > 90 dB Distorção harmônica ( THD + N ) < 0,01% < 0,01% < 0,01% < 0,01% < 0,01% < 0,01% Relação sinal ruído ( Noise ) > 90dB > 97 dB > 97 dB > 95 dB > 95 dB > 95 dB Fator de amortecimento 8 W (Damping) Ganho de tensão 8 W ( Voltage Gain ) Sensibilidade de entrada(In sensivity) 775 mv 775 mv 775 mv 775 mv 775 mv 775 mv

Impedância de entrada(In impedance) Bal. 15 K 15 K 15 K 15 K 15 K 15 K

Resposta de freqüência 5hz-40khz 5hz-40khz 5hz-40khz 5hz-40khz 5hz-40khz 5hz-40khz Consumo Máximo V.A. 820 VA 1400 VA 2200 VA 1600 VA 2700 VA 3700 VA Tensão de rede 120/240 120/240 120/240 120/240 120/240 120/240 Micro-ventilador 111111 Conectores de entrada 2 XLR 2 XLR 2 XLR 2 XLR 2 XLR 2 XLR

Conectores de saída 4 bornes 4 bornes 4 bornes 4 bornes 4 bornes 4 bornes Peso líquido 17,9 Kg. 25,2 Kg. 30,8 Kg. 22,6 Kg. 31,5 Kg. 33,0 Kg. Dimensões - Altura (mm.) 89 mm 134 mm 134 mm 89 mm 134 mm 134 mm Dimensões - Largura (mm.) 483 mm 483 mm 483 mm 483 mm 483 mm 483 mm Dimensões - Profundidade (mm.) 533 mm 533 mm 533 mm 533 mm 533 mm 533 mm

Especificações sujeitas a alterações sem prévio aviso.

EX 1800EX 1800

> 400 > 500 > 500 > 600 > 1000 > 1000

38,4 X 49,0 X 62,0 X 40,0 X 52,1 X 65,7 X

3 1/4(P10) 3 1/4(P10) 3 1/4(P10) 3 1/4(P10) 3 1/4(P10) 3 1/4(P10)

EX 2800EX 2800

EX 3800EX 3800

EX 3200EX 3200

EX 5200EX 5200

EX 6200EX 6200

* Não utilizar nestas condições.

A trabalha para garantir aos seus clientes a adequação ideal de seus produtos, atenta às necessidades do mercado

e procurando sempre fornecer produtos de preço justo e boa qualidade.

para compor e oferecer uma ampla linha de equipamentos de áudio, projetados para atender, com supremacia, seu prazer pela música.

ATTACK

AUDIO SYSTEM

ATTACK

Investimentos em novas tecnologias, seriedade, compromisso e respeito ao consumidor são nossas principais ferramentas,

ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA.

CNPJ: 79 213 112/0001-80 INSC.EST.: 636.00639-40

FONE (43) 2102-0100

e-mail : attack@attack.com.br

Site: www.attack.com.br

O Som como Resposta

Pag. 16

ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

Page 20

Page 21

ATTACK

AUDIO SYSTEM

O Som como Resposta

ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA.

CNPJ: 79 213 112/0001-80 INSC.EST.: 636.00639-40

FONE (43) 2102-0100

e-mail : attack@attack.com.br

Site: www.attack.com.br

ATTACK DO BRASIL IND. COM. DE APARELHOS DE SOM LTDA

Page 22

Page 23

Page 24
