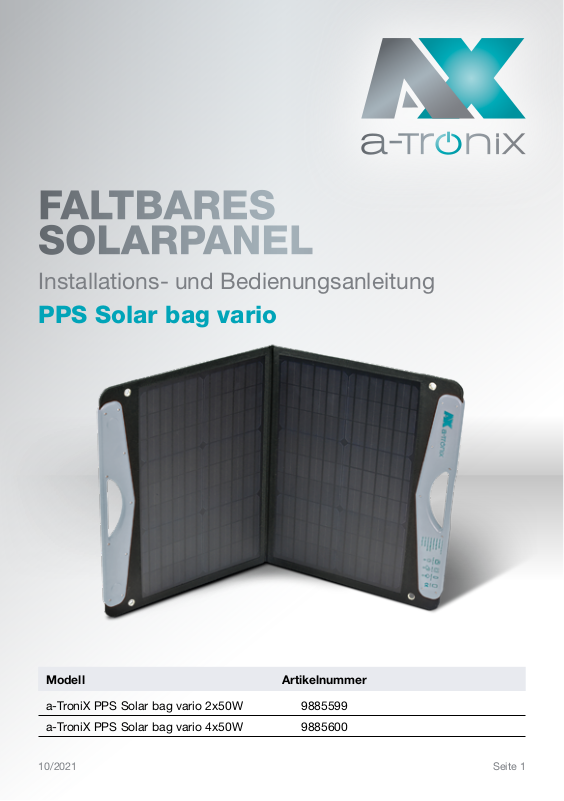

FALTBARES
SOLARPANEL
Installations- und Bedienungsanleitung
PPS Solar bag vario
Modell Artikelnummer
a-TroniX PPS Solar bag vario 2x50W 9885599
a-TroniX PPS Solar bag vario 4x50W 9885600
10/2021 Seite 1
Bedienungsanleitung
a-TroniX PPS Solar bag vario
EINLEITUNG
Die Herausgabe und das Urheberrecht dieser Dokumentation verbleiben bei der Firma:
AKKU SYS Akkumulator- und Batterietechnik Nord GmbH
Verbindungsweg 23 · 25469 Halstenbek / Hamburg · GERMANY
Telefon +49 4101 | 3 76 76-0 / Fax +49 4101 | 3 76 76-66
info@akkusys.de / www.AKKU SYS.de
Vielen Dank,
dass Sie sich für den Kauf unseres mobilen Solarmoduls PPS Solar bag vario der a-TroniX
Serie entschieden haben. Es ist ein handliches, tragbares Solarpanel und bietet Ihnen verschiedene Möglichkeiten zur schnellen Energiegewinnung und –Nutzung, z.B. beim Camping zum schnellen Laden mobiler Geräte.
Vor Gebrauch sorgfältig durchlesen!
Lesen Sie diese Bedienungsanleitung vor der Installation sorgfältig durch.
Sie enthält wichtige Vorschriften und Hinweise für die Nutzung dieses Produkts und bietet
technische Unterstützung für den Betreiber des Geräts.
Alle Rechte vorbehalten.
Für etwaige Ungenauigkeiten oder unpassenden Angaben in dieser Bedienungsanleitung
kann AKKU SYS Akkumulator- und Batterietechnik Nord GmbH nicht verantwortlich gemacht
werden. Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert
werden, es besteht jedoch keine Verpichtung zu einer laufenden Aktualisierung.
Design- und Geräte-Änderungen, die der Verbesserung des Produktionsprozesses oder des
Produktes dienen, bleiben vorbehalten.
Seite 2 10/2021
Bedienungsanleitung
a-TroniX PPS Solar bag vario
Inhaltsübersicht
Seite
1. Verwendete Symbole 3
2. Sicherheitshinweise 4
3. Gängiger Aufbau des faltbaren Solarpanels 5
4. Inbetriebnahme 6
5. Troubleshooting 7
6. Umwelt 7
7. Spezifikation 7
1. Verwendete Symbole
ACHTUNG!
Allgemeine Warnung vor Gefahren.
HINWEIS:
Dieses Symbol weist auf Texte, Hinweise oder Tipps hin.
Die Nichtbeachtung von Vorsichtsmaßnahmen kann zur Beschädigung des Produkts und/oder seiner Funktionen oder einer Sache in seiner Umgebung führen.
UMWELT:
Kennzeichnet Hinweise zum Recycling.
Kennzeichnet Baugruppen oder Teile die ordnungsgemäß entsorgt werden müssen.
Entsorgen Sie diese nicht über den Hausmüll.
10/2021 Seite 3
Bedienungsanleitung
a-TroniX PPS Solar bag vario
2. Sicherheitshinweise
Bitte bewahren Sie diese Bedienungsanleitung auf und lesen Sie sie vor dem Gebrauch.
Beachten Sie die Sicherheitshinweise.
■
Wenn das Produkt beschädigt ist oder nicht ordnungsgemäß funktioniert, benutzen Sie
es nicht. Wenden Sie sich an Ihren Lieferanten.
■
Verhindern Sie, dass Regen, Feuchtigkeit oder Wasser in die elektrischen Anschlüsse
eindringen kann.
■
Achten Sie darauf, dass keine scharfen Gegenstände die Oberäche des Solarmoduls
beschädigen.
■
Das Produkt enthält keine Teile, die gewartet werden müssen. Bauen Sie das Modul nicht
auseinander, nehmen Sie keine Reparaturversuche vor und berühren Sie keine freiliegenden elektrischen Leiter.
■
Achten Sie bei der Verkabelung der Anschlüsse auf die richtige Polarität. Um Kurzschlüsse
zu vermeiden, vergewissern Sie sich, dass die Batterie- und Lastanschlüsse sicher sind.
■
Vermeiden Sie den Kontakt von Produkten mit korrosiven Substanzen wie Säuren, Laugen
und Ölen usw.
■
Das Laden einer Batterie ist nur mit angeschlossenem Laderegler möglich (nicht im Lie-
ferumfang enthalten).
■
Das Unternehmen ist nicht verantwortlich für Schäden, die durch die Nichtbeachtung der
Anweisungen durch den Benutzer verursacht werden.
ACHTUNG:
Dieses Gerät erzeugt elektrischen Strom.
Lassen Sie es nicht unbeaufsichtigt in Betrieb.
Es kann für Kinder und Erwachsene eine Gefahr darstellen.
HINWEIS:
Staub und Verschmutzungen, welche die Oberäche des Solarmoduls bedecken, sollten Sie zunächst mit einer weichen Bürste reinigen. Wischen Sie anschließend mit einem feuchten Tuch die Oberäche des Moduls ab. Vogelkot
und Klebstoffe sollten so schnell wie möglich von der Oberäche des Moduls
entfernt werden, um die Leistung nicht zu beeinträchtigen.
ACHTUNG:
Da das System hochentwickelte elektronische Komponenten enthält, muss das
Eindringen von Feuchtigkeit in das Gerät unbedingt verhindert werden.
Seite 4 10/2021
Bedienungsanleitung
a-TroniX PPS Solar bag vario
3. Gängiger Aufbau
des faltbaren Solarpanels
(Andere Anwendungen sind möglich)
10/2021 Seite 5
Bedienungsanleitung
a-TroniX PPS Solar bag vario
4. Inbetriebnahme
Stellen Sie das a-TroniX PPS solar bag vario auf eine ebene Fläche mit direkter Sonneneinstrahlung. Achten Sie darauf, dass keine Zweige oder andere Hindernisse Schatten auf das
Solarmodul werfen.
Um die größtmögliche Leistung zu erhalten, sollte das Solarmodul möglichst senkrecht zur
Sonne ausgerichtet sein.
HINWEIS:
■
Achten Sie darauf, dass die angeschlossenen Kabel keine Unfallgefahr dar-
stellen und sie nicht durch versehentliches Betreten oder Überfahren beschädigt werden können.
■
Vermeiden Sie, dass Wasser in die Anschlussbuchsen gelangt.
■
Unter Verwendung eines geeigneten Ladereglers (nicht im Lieferumfang ent-
halten) kann dieses Solarmodul zum Laden aller gängigen Batterien verwendet
werden.
■
Schließen Sie die zu ladende Batterie an die richtigen Ausgänge des Lade-
reglers an. Beachten Sie hierzu die entsprechende Bedienungsanleitung des
Solarladereglers.
■
Achten Sie bei der Verkabelung der Anschlüsse auf die richtige Polarität, um
Kurzschlüsse zu vermeiden.
USB-Anschlüsse
Das a-TroniX PPS solar bag vario verfügt über zwei integrierte USB-Anschlüsse (5 V, 2 A). Hierüber bietet es die Möglichkeit zum schnellen Laden und zur Stromversorgung mobiler Geräte.
LED Anzeigestatus
LED leuchtet grün (Modul lädt) LED leuchtet rot (Modul lädt nicht)
Offene Schaltung Verbraucher Offene Schaltung Verbraucher
>14V >14V/<14V,>0.5mA <14V <14V/<14V,<0.5mA
HINWEIS:
Wenn die LED-Leuchte blinkt, schalten Sie das Solarmodul und den Verbraucher
aus, um zu prüfen, ob ein Kurzschluss vorliegt.
Wenn die LED-Leuchte rot leuchtet, entfernen Sie den angeschlossenen Verbraucher oder setzen Sie das Solarmodul auf eine Fläche mit direkter Sonneneinstrahlung.
Seite 6 10/2021
Bedienungsanleitung
a-TroniX PPS Solar bag vario
5. Troubleshooting
Fehler Fehlersuche Lösung
Die Ladeanzeige leuchtet nicht,
obwohl das Modul direkt der
Sonne zugewandt sind.
Problem
mit den
Anschlüssen.
Stellen Sie sicher, dass die Anschlüsse
nicht vertauscht wurden.
Prüfen Sie, ob der Solarladeregler
defekt ist, tauschen Sie ihn ggf. aus.
6. Umwelt
Die Verpackung ist recycelbar. Bitte bewahren Sie sie nach dem Auspacken zur
Wiederverwendung auf oder entsorgen Sie sie fachgerecht.
Werfen Sie Elektro- und Elektronik-Altgeräte (WEEE) nicht in den Hausmüll. Beachten Sie die örtlichen Vorschriften für die Entsorgung.
Für weitere Informationen kontaktieren Sie uns telefonisch unter der Hotline
+49 4101/376760, unter info@akkusys.de oder nutzen Sie den QR-Code.
7. Spezifikation
Modell a-TroniX PPS Solar bag vario
Artikelnummer 9885599 9885600
Photovoltaikzelle 2x 50W 4x 50W
Zellenart mono mono
Max. Leistung (W) 100 200
Max. Leistungsspannung (V) 20 20
Max. Leistungsstrom (A) 4,95 9,89
Leelaufspannung (V) 23,6 23,6
Kurzschlussstrom (A) 5,24 10,48
Modulgröße gefaltet (mm) 535 x 605 x 45 535 x 605 x 45
Modulgröße ungefaltet (mm) 535 x 1200 x 25 535 x 2250 x 25
Gewicht (kg) 4,75 7,32
10/2021 Seite 7
