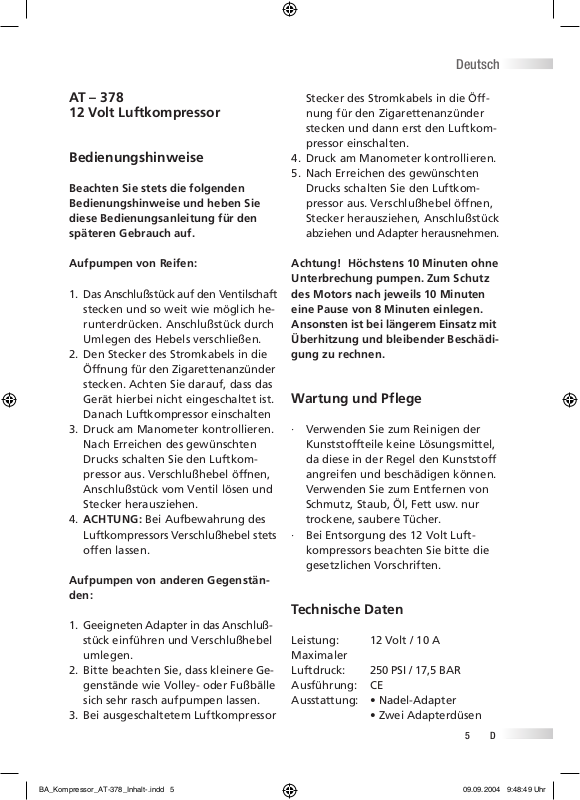

AT – 378 12 Volt Luftkompressor

Bedienungshinweise

Beachten Sie stets die folgenden Bedienungshinweise und heben Sie diese Bedienungsanleitung für den späteren Gebrauch auf.

Aufpumpen von Reifen:

. Das Anschlußstück auf den Ventilschaft

stecken und so weit wie möglich herunterdrücken. Anschlußstück durch Umlegen des Hebels verschließen.

2. Den Stecker des Stromkabels in die Öffnung für den Zigarettenanzünder stecken. Achten Sie darauf, dass das Gerät hierbei nicht eingeschaltet ist. Danach Luftkompressor einschalten

3. Druck am Manometer kontrollieren. Nach Erreichen des gewünschten Drucks schalten Sie den Luftkompressor aus. Verschlußhebel öffnen, Anschlußstück vom Ventil lösen und Stecker herausziehen.

4. ACHTUNG: Luftkompressors Verschlußhebel stets offen lassen.

Aufpumpen von anderen Gegenstän den:

1. Geeigneten Adapter in das Anschlußstück einführen und Verschlußhebel umlegen.

2. Bitte beachten Sie, dass kleinere Ge genstände wie Volley- oder Fußbälle sich sehr rasch aufpumpen lassen.

3. Bei ausgeschaltetem Luftkompressor

Bei Aufbewahrung des

Stecker des Stromkabels in die Öff nung für den Zigarettenanzünder stecken und dann erst den Luftkompressor einschalten.

4. Druck am Manometer kontrollieren.

5. Nach Erreichen des gewünschten Drucks schalten Sie den Luftkompressor aus. Verschlußhebel öffnen, Stecker herausziehen, Anschlußstück abziehen und Adapter herausnehmen.

Achtung! Höchstens 10 Minuten ohne Unterbrechung pumpen. Zum Schutz des Motors nach jeweils 10 Minuten eine Pause von 8 Minuten einlegen. Ansonsten ist bei längerem Einsatz mit Überhitzung und bleibender Beschädi gung zu rechnen.

Wartung und Pflege

· Verwenden Sie zum Reinigen der Kunststoffteile keine Lösungsmittel, da diese in der Regel den Kunststoff angreifen und beschädigen können. Verwenden Sie zum Entfernen von Schmutz, Staub, Öl, Fett usw. nur trockene, saubere Tücher.

· Bei Entsorgung des 12 Volt Luft kompressors beachten Sie bitte die gesetzlichen Vorschriften.

Technische Daten

Leistung: 12 Volt / 10 A Maximaler Luftdruck: 250 PSI / 17,5 BAR

Ausführung: CE Ausstattung: • Nadel-Adapter

• Zwei Adapterdüsen

Page 2

Deutsch

• Druckmesser

• 320 cm langes Anschlußkabel und

• 38 cm langer Schlauch mit positivem Verschlußventil

ACHTUNG: Um Personen- oder Sachschäden zu vermeiden, machen Sie sich bitte vor der ersten Inbetriebnahme mit den Sicherheitshinweisen und der Bedienungsanleitung vertraut.

Änderungen in Farbe, Design und die dem technischen Fortschritt dienen, behalten wir uns vor.

· Zum Betrieb des Luftkompressors

kann ein Ladegerät für 12 Volt Batterie für den Betrieb verwendet werden, aber nur bei einem Ampere wert von 10 A oder höher wird eine Beschädigung vom Kompressor oder Ladegerät vermieden.

· Es empfiehlt sich, den Motor des KFZ

laufen zu lassen, wenn der 12 Volt Luftkompressors über den Zigarettenanzünder betrieben wird. Informieren Sie sich bitte vor einer Inbetriebnahme mit dem Zigarettenanzünder, ob dieser für die Stromaufnahme des Kompressors ausgelegt ist.

Sicherheitshinweise

Achtung! Beim Gebrauch des Luftkom-

pressors AT-378 müssen zum Schutz vor elektrischem Schlag, Brand- und Verlet zungsgefahr nachfolgende Sicherheitsmaßnahmen beachtet werden. Lesen Sie diese Hinweise und die vorstehende

D 6

Bedienungsanleitung vor dem ersten Gebrauch durch und verwahren Sie diese Hinweise gut auf.

· Setzen Sie den Luftkompressor AT-378 niemals Regen oder Wasser aus. Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung und halten Sie es von brennbaren Flüssigkeiten oder Gasen fern.

· Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie jede Körperberührung mit geerdeten Teilen wie z.B. Heizungsrohre oder Heizkörper, Herde oder Kühlschränke etc.

· Lassen Sie das Gerät und das Kabel

nicht in die Hände von Kindern gelan gen und halten Sie andere Personen von Ihrem jeweiligen Arbeitsbereich fern.

· Bewahren Sie den 12 Volt Luft kompressor AT-378 außerhalb der Reichweite von Kindern an einem trockenen, hochgelegenen bzw. abgeschlossenen Ort auf.

· Bitte setzen Sie den 12 Volt Luftkom pressor AT-378 nicht für Zwecke ein, für die er nicht vorgesehen ist und überlasten Sie das Gerät nicht.

· Tragen Sie bei der Benutzung des Gerätes immer geeignete Arbeitskleidung. Bitte verwenden Sie das 12 Volt Kabel nur für Zwecke, für die es bestimmt ist und tragen Sie den Luftkompressor niemals am Elektrokabel oder dem Luftschlauch, oder benutzen es, um den Stecker aus dem Zigarettenanzünder zu ziehen. Schützen Sie

das Kabel und den Schlauch vor Öl, Hitze und scharfen Kanten.

· Halten Sie bei Arbeiten mit dem Ge rät jederzeit das Gleichgewicht und

Page 3

Deutsch

sorgen Sie für einen sicheren Stand.

· Halten Sie den 12 Volt Luftkompres sor AT-378 stets sauber und pflegen Sie ihn mit Sorgfalt, um besser und sicherer arbeiten zu können. Befolgen Sie die vorliegenden Wartungsvor schriften und Hinweise zum Gebrauch. Kontrollieren Sie vor jedem Gebrauch das Anschlußkabel sowie den Luftanschlußschlauch und lassen Sie diese bei Beschädigung nur von einem anerkannten Fachmann erneuern bzw. ersetzen.

· Prüfen Sie vor dem Einschalten des Gerätes, dass Sie das 12 Volt Kabel richtig angeschlossen haben und der Druckschlauch fest auf dem Ventil angeschlossen ist.

· Überprüfen Sie den Luftkompressor und seine beweglichen Teile immer auf eventuelle Beschädigungen und einwandfreie Funktion. Achten Sie auf richtige Montage aller Teile, um störungsfreien Betrieb des Gerätes zu gewährleisten.

· Beschädigte Schutzvorrichtungen und Teile müssen ausschließlich durch eine anerkannte Elektrofachwerkstatt bzw. den Importeur repariert oder durch den Ersatz mit Originalersatzteilen instandgesetzt werden.

Achtung: Benutzen Sie nur Zubehör oder Zusatzgeräte die im Lieferumfang enthalten sind.

EG – Konformitätserklärung

Hiermit erklären wir, daß dieses Produkt den einschlägigen grundlegenden Sicher heits- und Gesundheitsanforderungen

der folgenden EG-Richtlinie entspricht:

EG-Richtlinie Elektromagnetische Ver träglichkeit 89 / 336 / EWG

EN 50081-1/1992 EN 50014 EN 55022 EN 50082-1/1997 EN 55014-2 (EN 61000-4-4/-3) DIN 40 839

Garantiebestimmungen

Auf dieses Gerät wird eine Garantie gemäß den gesetzlichen Bestimmungen von 24 Monaten ab Rechnungsdatum gewährt. Als Nachweis für den Garantie anspruch dient eine Kopie des Kaufbeleges.

Schäden, die auf natürliche Abnutzung, Transportschäden, Überlastung, Nichtbeachtung der Montage- / Bedienungsanleitung oder unsachgemäße Behandlung zurückzuführen sind, bleiben von der Garantie ausgeschlossen, ebenso Verschleißteile. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Die Garantiezeit wird durch die Instandsetzung nicht erneuert oder verlängert.

Beanstandungen können nur dann aner kannt werden, wenn das Gerät unzer legt und frachtfrei an den Lieferanten bzw. den unten genannten Kundenser vice zurückgesandt wird.

Page 4

Deutsch

Kundenservice

Sollte es Ihnen nicht möglich sein, das Gerät an den Lieferanten bei Garantie anspruch, Störung oder Ersatzteilbedarf zurückzusenden, so wenden Sie sich bitte an:

ATRIUM ENTERPRISES GMBH Zum Gewerbepark 11 D-44532 Lünen – Gahmen GERMANY TEL: +49 - 23 06 / 9 27 04 – 0 FAX: +49 - 23 06 / 9 27 04 – 10 EMAIL: [email protected]

D 8

Page 5

English

AT – 378 12 volt air compressor

Operating advice

Always follow this operating advice and keep the operating instructions safe in case you need them later.

When inflating tyres:

1. Place the connector on the shaft of the valve and push it down as far as possible. Lock the connector on by folding the locking lever down.

2. Insert the plug on the end of the power lead into the cigarette lighter socket, making sure that the compres sor is not switched on when you do this. Then switch the compressor on.

3. Check the pressure on the pressure gauge. Switch off the air compressor when the desired pressure is reached. Release the locking lever, remove the connector from the valve and pull out the plug.

4. WARNING: When you put the air compressor away always make sure that the locking lever is open.

When inflating other articles:

nsert a suitable adapter into the connector and fold the locking lever down.

2. Please bear in mind that small objects like volleyballs or footballs are inflated very quickly.

3. With the air compressor switched off, insert the plug into the cigarette lighter socket and only then switch

the air compressor on.

4. Check the pressure on the pressure gauge.

5. Switch off the air compressor when the desired pressure is reached. Release the locking lever, pull out the plug, pull off the connector and take out the adapter.

Caution! Do not inflate continuously for more than 10 minutes. Switch off and allow an 8 minute pause after each 10 minutes of operation to protect the motor, otherwise overheating can occur after long periods of use and this can lead to permanent damage of the motor.

Maintenance and cleaning

· Do not use solvents to clean the plastic components as they may attack and damage the plastic. Only use a clean, dry cloth to remove dirt, dust, oil, grease etc.

· Please observe the statutory require ments when you dispose of your 12 volt air compressor.

Technical information

Power consumption: 12 volts / 10 A Maximum air pressure: 250 PSI / 17.5 BAR Version: CE Features and equipment: • Needle adapter

• Two adapter nozzles

• Pressure gauge

• 320 cm long power

GB9

Page 6

English

lead and

• 38 cm long air hose with positive lock-on valve

WARNING: To avoid damage to prop erty or injury to persons, before using the compressor for the first time please familiarise yourself with the operating instructions and safety advice.

We reserve the right to make colour and design changes in the interest of technical improvements.

A charger unit for a 12 volt battery can be used to operate the air compressor, however only by providing a current of 10 A or higher can damage to the compressor or the charger unit be avoided.

· It is recommended that the vehicle

engine is kept running if the 12 volt air compressor is being operated from the cigarette lighter socket. Before using the cigarette lighter socket for the first time to operate the compres sor please ascertain that it has been designed to supply the required cur rent to the compressor.

Safety advice

Caution! To protect against electric

shock, fire and injury whilst using the AT-378 air compressor please observe the safety precautions given below. Read this advice and these operating instructions before using the compressor for the first time and retain this documentation in a safe place.

GB 10

· Never expose the AT-378 air compres sor to rain or water. Do not use the compressor in a damp or wet environ ment and always keep it away from inflammable liquids or gases.

· Reduce the risk of electric shock. Avoid touching earthed objects with any part of your body, e.g. heating pipes or radiators, ovens or refrigerators etc.

· Do not let the compressor or lead get

into the hands of children. Prevent other people from interfering with the air compressor.

Store the AT-378 12 volt air compressor in dry conditions, somewhere high or with doors, and out of reach of children.

· Do not use the AT-378 12 volt air com pressor for any purpose for which it was not intended. Do not overload the compressor.

· Wear suitable working clothes when using the compressor. Use the 12 volt lead only for the purpose for which it is intended. Never use the lead or the air hose to carry the air compres sor. Never remove the plug from the

cigarette lighter socket by pulling on the lead. Protect the lead and the air hose from oil, heat and sharp edges.

· Keep proper footing and balance when using the compressor.

· Keep the AT-378 12 volt air compressor clean at all times and take proper care of it. This way it will operate more safely and perform better. Follow the maintenance instructions and the advice on use given in this document. Before each use of the compressor, check the lead and the air hose for damage and if necessary have them repaired or replaced by an approved

Page 7

English

specialist.

· Before switching on the compressor, check that the 12 volt lead is properly connected and the air hose is firmly attached to the valve.

· Always check the air compressor and its moving parts for any damage and for proper functioning. See that all parts are properly attached to ensure trouble-free operation of the compressor.

· Damaged safety devices and parts must be repaired at a recognised electrical appliance repair centre or by the importer, or replaced using original replacement parts.

Attention: Only officially supplied ac cessories or additional equipment are to be used with the compressor.

EU – Declaration of conformity

We herby declare that this product complies with the relevant basic safety and health requirements of the following EU directives:

Guarantee conditions

In accordance with statutory provisions, this product has a 24 month guarantee period starting from the date of purchase. A copy of the sales receipt is adequate proof in the event of a claim under the guarantee.

Damage attributable to normal wear and tear, transport, overloading, nonobservance of the assembly/operating instructions, or improper handling is not covered by the guarantee. The same applies to wear parts. The manufacturer is not liable for indirect consequences and damage to property. The guarantee period is not renewed or extended by repair work.

Claims under the guarantee will only be recognised as valid if the product is returned in a complete condition and carriage paid to the supplier or the service centre given below.

Customer service centre

EU Directive on Electromagnetic Compatibility (EMC) 89 / 336 / EEC

EN 50081-1/1992 EN 50014 EN 55022 EN 50082-1/1997 EN 55014-2 (EN 61000-4-4/-3) DIN 40 839

If it is not possible to return the product to the supplier in the event of a claim under the guarantee, a fault or the need for a replacement part, then please contact:

ATRIUM ENTERPRISES GMBH Zum Gewerbepark 11 D-44532 Lünen – Gahmen GERMANY TEL.: +49 - 23 06 / 9 27 04 – 0 FAX: +49 - 23 06 / 9 27 04 – 10 EMAIL: [email protected]
