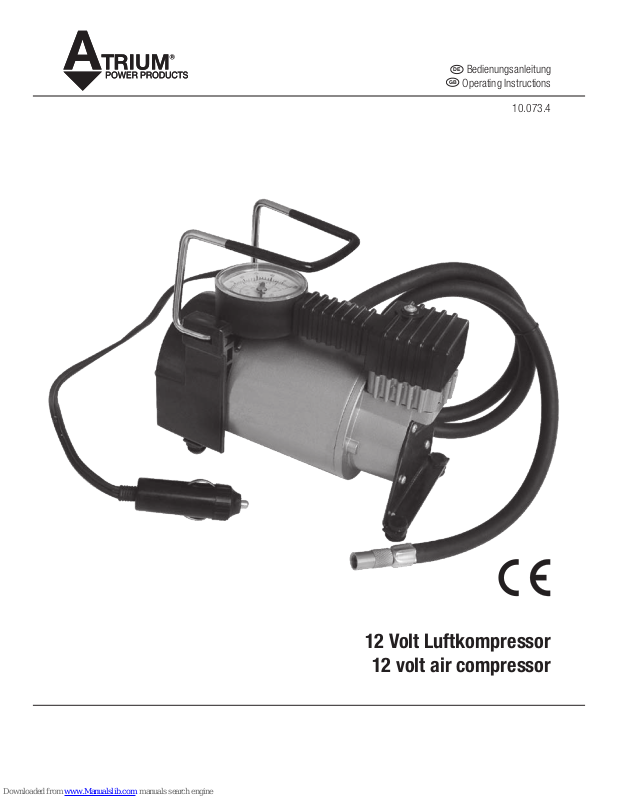

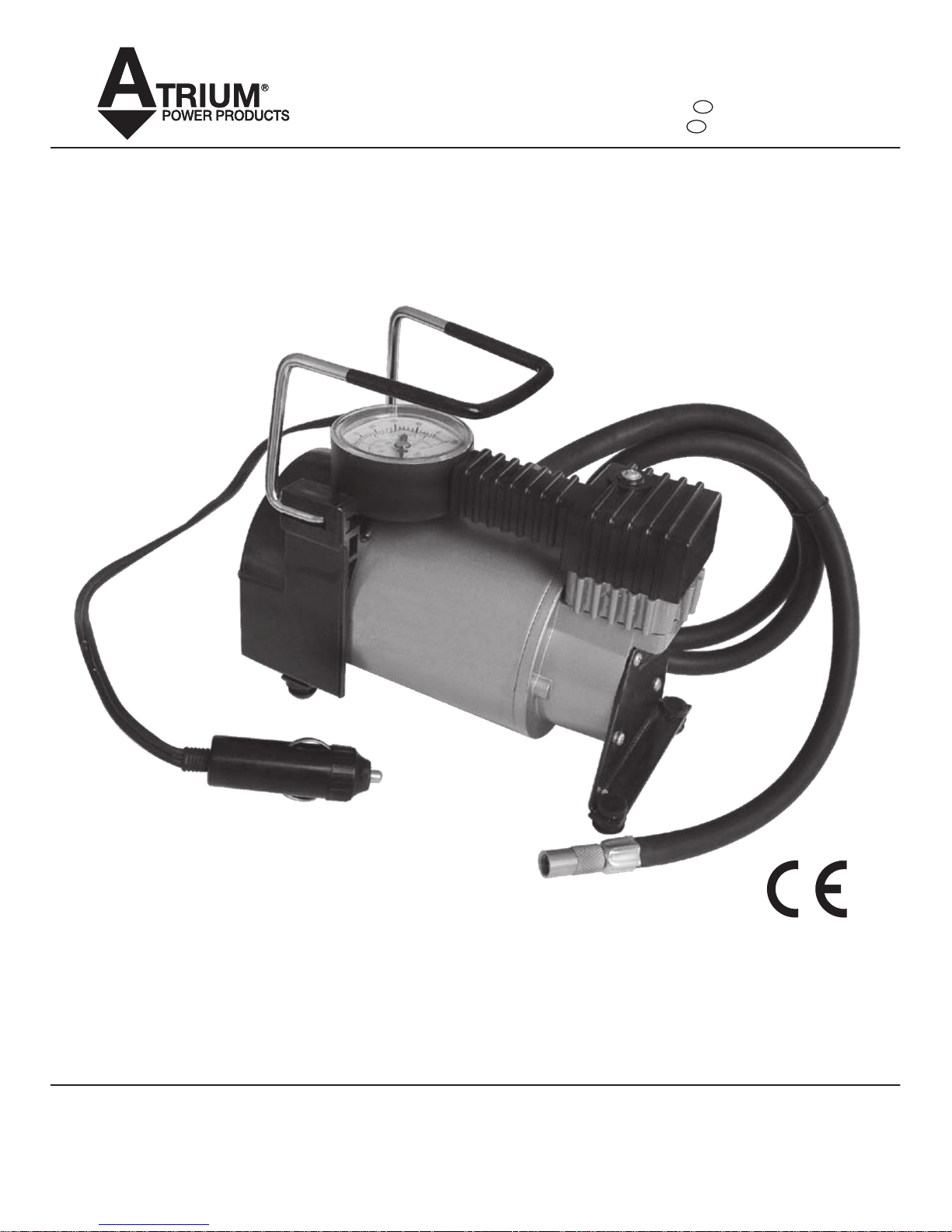

12 Volt Luftkompressor
12 volt air compressor
DE
Bedienungsanleitung
GB
Operating Instructions
10.073.4
Page 2
2
DE
Altgeräteentsorgung
Geräte, die mit dem nebenstehenden Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden. Sie sind verpflichtet solche
Elektro- und Elektronik-Altgeräte separat zu entsorgen. Informieren Sie sich bitte bei Ihrer Kommune über die Möglichkeiten der geregelten
Entsorgung. Mit der getrennten Entsorgung führen Sie die Altgeräte dem Recycling oder anderen Formen der Wiederverwertung zu. Sie helfen
damit zu vermeiden, dass u.U. belastende Stoffe in die Umwelt gelangen.
GB
Disposal of old appliances
Devices marked with the adjacent symbol may not be disposed of with the normal household waste. You are obliged to dispose of such old electrical and electronic devices separately. Please contact your local authorities for information on the proper disposal facilities. By separate disposal
you make sure that old devices are submitted to recycling or other types of reusing facilities. You are also making an important contribution to
environmental protection by preventing potentially polluting substances from being released into the environment.
Version KW 32/2009
DE
Nachdruck ganz oder im Auszug verboten.
GB
Complete or partial reproduction prohibited!
Page 3
3
DE
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Ausstattung ............................................................................. 4
Achtung! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Aufpumpen von Reifen ..................................................................... 4
Aufpumpen von anderen Gegenständen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Wartung und Pflege ....................................................................... 4
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Garantiebedingungen ...................................................................... 5
EG-Konformitätserklärung ................................................................... 5
Kunden-Servicecenter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
GB
Technical information ...................................................................... 6
Equipment .............................................................................. 6
Warning! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
General cautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
When inflating tires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
When inflating other articles ................................................................. 6
Maintenance and cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Safety advice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Warranty ............................................................................... 7
EU – Declaration of conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Customer service centre .................................................................... 7
Index
Page 4
4
DE
Technische Daten
Spannung: DC 12
Maximale Stromaufnahme: 14 Ampere
Durchflussmenge: 20 L / min.
Maximaler Druck: 140 psi / 10 bar
Arbeitsdruck: 100 psi / 7 bar
Gewicht: ca. 2,4 kg
Temperatur-Einsatzbereich: -20 °C bis +80°C
Ausführung: CE geprüft
Ein-/Aus-Schalter auf dem Gerät
Ausstattung
• 1 Nadel-Adapter
• 2 Adapterdüsen
• Gut sichtbares Manometer
• 3 m langes Netzkabel
• 1 m langer Luftschlauch
• Nylontasche
Achtung!
Um Personen- oder Sachschäden zu vermeiden,
machen Sie sich bitte vor der ersten Inbetriebnahme mit
den Sicherheitshinweisen und der Bedienungs anleitung
vertraut.
Änderungen in Farbe, Design und die dem technischen
Fortschritt dienen, behalten wir uns vor.
• Es empehlt sich, den Motor des KFZ laufen zu
lassen, wenn der 12 Volt Luftkompressors über
den Zigarettenanzünder betrieben wird. Informieren
Sie sich bitte vor einer Inbetriebnahme mit dem
Zigarettenanzünder, ob dieser für die Stromauf nahme
des Kompressors ausgelegt ist.
Allgemeine Hinweise
1. Alle Teile sind Lebenszeit geschmiert – kein Ölen
erforderlich.
2. Der Kompressor funktioniert mit der DC 12V Spannung einer Autobatterie.
3. Maximalen Druck erreichen Sie bei optimalem
Ladezustand der Batterie bzw. wenn Sie während des
Befüllens den Reifen im Stand laufen lassen.
Aufpumpen von Reifen
1. Stecken Sie den 12 Volt Stecker des Kompressor-
Netzkabels in die Zigarettenanzünder-Steckdose
Ihres Fahrzeuges.
2. Schalten Sie den Kompressor ein und füllen Sie den
Reifen (Beachten Sie bitte die Hinweise des Reifenbzw. Fahrzeugherstellers) auf den gewünschten
Druck.
3. Wenn das Manometer den gewünschten Druck anzeigt, entfernen Sie den Luftschlauch vom Reifenventil.
4. Den Ein-/Aus-Schalter am Kompressorgerät nach
Gebrauch auf „AUS“ stellen und anschließend den
12 Volt Stecker des Kompressor-Netzkabels aus
der Zigarettenanzünder-Steckdose Ihres Fahrzeuges
entfernen.
Aufpumpen von anderen Gegenständen
Verwenden Sie die beigepackten Adapter für verschiedene aufblasbare Produkte und Fahrradreifen ohne
entsprechendes Ventil. Beachten Sie bitte die Herstellerhinweise bezüglichlich der Aufblasung des jeweiligen
Produktes.
1. Stecken Sie den 12 Volt Stecker des Kompressor-
Netzkabels in die Zigarettenanzünder-Steckdose
Ihres Fahrzeuges.
2. Dann befestigen Sie den ausgewählten Adapter auf
der Luftschlauch-Ventilverschraubung und stecken
die Spitze des Adapters in das Aufblasventil.
3. Schalten Sie den Kompressor ein und füllen das
ausgewählte Produkt (Beachten Sie bitte die Hinweise
des Produktherstellers) auf den gewünschten Druck.
4. Wenn das Manometer den gewünschten Druck
anzeigt, enfernen Sie den Luftschlauch.
5. Den Ein-/Aus-Schalter am Kompressorgerät nach
Gebrauch auf „AUS“ stellen und anschließend den
12 Volt Stecker des Kompressor-Netzkabels aus
der Zigarettenanzünder-Steckdose Ihres Fahrzeuges
entfernen.
6. Bitte beachten Sie, dass sich kleinere Gegenstände
wie Volley- oder Fußbälle sehr rasch aufpumpen
lassen.
Achtung! Höchstens 10 Minuten ohne Unterbrechung
pumpen. Zum Schutz des Motors nach jeweils 10
Minuten eine Pause von 8 Minuten einlegen. Ansonsten
ist bei längerem Einsatz mit Überhitzung und bleibender
Beschädigung zu rechnen.
Wartung und Pflege
• Verwenden Sie zum Reinigen der Kunststoffteile
keine Lösungsmittel, da diese in der Regel den
Kunststoff angreifen und beschädigen können.
Verwenden Sie zum Entfernen von Schmutz, Staub,
Öl, Fett usw. nur trockene, saubere Tücher.
• Bei Entsorgung des 12 Volt Luftkompressors
beachten Sie bitte die gesetzlichen Vorschriften.
Page 5
5
DE
Sicherheitshinweise
Achtung! Beim Gebrauch des Luftkompressors müs-
sen zum Schutz vor elektrischem Schlag, Brand- und
Verletzungsgefahr nachfolgende Sicherheitsmaßnahmen
beachtet werden. Lesen Sie diese Hinweise und die vorstehende Bedienungsanleitung vor dem ersten Gebrauch
durch und verwahren Sie diese Hinweise gut auf.
• Setzen Sie den Luftkompressor niemals Regen oder
Wasser aus. Benutzen Sie das Gerät nicht in feuchter
oder nasser Umgebung und halten Sie es von brennbaren Flüssigkeiten oder Gasen fern.
• Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie jede Körperberührung mit geerdeten Teilen
wie z.B. Heizungsrohre oder Heizkörper, Herde oder
Kühlschränke etc.
• Lassen Sie das Gerät und das Kabel nicht in die
Hände von Kindern gelangen und halten Sie andere
Personen von Ihrem jeweiligen Arbeitsbereich fern.
• Bewahren Sie den 12 Volt Luftkompressor außer-
halb der Reichweite von Kindern an einem trockenen,
hochgelegenen bzw. abgeschlossenen Ort auf.
• Bitte setzen Sie den 12 Volt Luftkompressor nicht für
Zwecke ein, für die er nicht vorgesehen ist und über-
lasten Sie das Gerät nicht.
• Tragen Sie bei der Benutzung des Gerätes immer
geeignete Arbeitskleidung. Bitte verwenden Sie das
12 Volt Kabel nur für Zwecke, für die es bestimmt
ist und tragen Sie den Luftkompressor niemals am
Elektrokabel oder dem Luftschlauch, oder benutzen
es, um den Stecker aus dem Zigarettenanzünder zu
ziehen. Schützen Sie das Kabel und den Schlauch vor
Öl, Hitze und scharfen Kanten.
• Halten Sie bei Arbeiten mit dem Gerät jederzeit das
Gleichgewicht und sorgen Sie für einen sicheren
Stand.
• Halten Sie den 12 Volt Luftkompressor stets sauber
und pflegen Sie ihn mit Sorgfalt, um besser und
sicherer arbeiten zu können. Befolgen Sie die vorliegenden Wartungsvorschriften und Hinweise zum
Gebrauch. Kontrollieren Sie vor jedem Gebrauch das
Anschlusskabel sowie den Luftanschlussschlauch
und lassen Sie diese bei Beschädigung nur von einem
anerkannten Fachmann erneuern bzw. ersetzen.
•
Prüfen Sie vor dem Einschalten des Gerätes, dass Sie
das 12 V Kabel richtig angeschlossen haben und der
Druckschlauch fest auf dem Ventil angeschlossen ist.
• Überprüfen Sie den Luftkompressor und seine beweglichen Teile immer auf eventuelle Beschädigungen
und einwandfreie Funktion. Achten Sie auf richtige
Montage aller Teile, um störungsfreien Betrieb des
Gerätes zu gewährleisten.
• Beschädigte Schutzvorrichtungen und Teile müssen
ausschließlich durch eine anerkannte Elektrofachwerkstatt bzw. den Importeur repariert oder durch
den Ersatz mit Originalersatzteilen instandgesetzt
werden.
Achtung! Benutzen Sie nur Zubehör oder Zusatzgeräte
die im Lieferumfang enthalten sind.
Garantiebedingungen
In Übereinstimmung mit den gesetzlichen Vorschriften unterliegt dieses Gerät einer Garantiezeit von 24 Monaten,
beginnend mit dem Kaufdatum. Eine Kopie der Verkaufsquittung genügt als Nachweis in einem Reklamationsfall
im Rahmen der Garantie. Schäden, die auf normalen
Verschleiß, Transport, Überladung, Nichtbeachtung der
Zusammenbau-/Betriebsanweisungen oder unsachgemäße Behandlung zurückzuführen sind, werden durch die
Garantie nicht abgesichert. Dasselbe gilt für Verschleißteile. Der Hersteller ist nicht haftbar für indirekte Folgen
und Sachschäden. Die Garantiezeit wird durch etwaige
Reparaturen nicht erneuert oder verlängert. Ansprüche
im Rahmen der Garantie werden nur anerkannt, wenn
das Gerät in einem kompletten Zustand und portofrei an
den Hersteller, Vertrieb oder an das unten angegebene
Service-Center eingesandt wird.
EG-Konformitätserklärung
Dieses Produkt entspricht in seiner Konstruktion und in
seinem Betriebsverhalten den zutreffenden europäischen
Richtlinien sowie ggf. ergänzenden nationalen Anforderungen. Die Konformität wurde nachgewiesen.
Die Konformitätserklärung steht Ihnen im Internet unter
www.atrium-enterprises.eu zur Verfügung oder kann bei
folgender Adresse angefordert werden:
Atrium Enterprises GmbH
Zum Pier 72, D-44536 Lünen
Deutschland
Kunden-Servicecenter
Falls es nicht möglich ist, das Gerät bei einer Reklamation
im Rahmen der Garantie, bei einem Geräteversagen oder
bei Bedarf eines Ersatzteils an den Lieferanten zurückzugeben, dann wenden Sie sich an folgende Adresse:
Atrium Enterprises GmbH
Zum Pier 72, D-44536 Lünen
Deutschland
Tel.: +49 - (0)2 31 / 8 09 01- 0
Fax: +49 - (0)2 31 / 8 09 01 - 1 11
E-Mail: [email protected]
Page 6
6
GB
Technical information
Voltage: DC 12
Max. current consumption: 14 A
Flow: 20 L / min.
Maximum pressure: 140 psi / 10 bar
Operating pressure: 100 psi / 7 bar
Weight: ca. 2,4 kg
May be used under the
following temperatures: -20 °C to +80°C
Version: tested according to CE
In-built ON/OF switch
Equipment
• 1 Needle adapter
• 2 adapter nozzles
• Good visible manometer
• 3 m long power cord
• 1 m long air hose
• Nylon bag
Warning!
To avoid damage to property or injury to persons, before
using the compressor for the rst time please familiarise
yourself with the operating instructions and safety advice.
We reserve the right to make colour and design changes
in the interest of technical improvements.
• It is recommended that the vehicle engine is kept
running if the 12 volt air compressor is being
operated from the cigarette lighter socket. Before
using the cigarette lighter socket for the rst time to
operate the compressor please ascertain that it has
been designed to supply the required current to the
compressor.
General cautions
1. All parts have been greased for the whole of their
working life.
2. The compressor works on DC 12V car battery
voltage.
3. Its maximum inflating power may be achieved when
the car battery is fully charged or when the engine is
running.
When inflating tires
1. Plug the 12 V power cord connector of the compressor into your car's cigarette lighter socket. Next,
screw the air hose connection onto the tire valve.
2. Switch the compressor ON an inflate the tires until
you reach the desired pressure (please, follow the
instructions given by the tire / car manufacturer).
3. When the desired pressure is displayed on the gauge,
remove the air hose from the tire valve.
4. After using the compressor, switch it OFF and then
unplug the 12 V power cord connector from your car's
cigarette lighter socket.
When inflating other articles
Use the supplied adapters for various inflatable objects.
Please, follow the instructions of the inflatable product
manufacturer.
1. Plug the 12 V power cord connector of the compressor in your car's cigarette lighter.
2. Next, fasten the suitable adapter onto the air hose
screw joint and t the adapter tip into the inating
valve.
3. Switch the compressor ON and inflate the inflatable
object until you reach the desired pressure (please,
follow the instructions of the product manufacturer).
4. When the desired pressure is displayed on the gauge,
remove the air hose.
5. After using the compressor, switch it OFF and then
unplug the 12 V power cord connector from your car's
cigarette lighter socket.
6. Please bear in mind that small objects like volleyballs
or footballs are inflated very quickly.
Caution! Do not inflate continuously for more than 10
minutes. Switch off and allow an 8 minute pause after
each 10 minutes of operation to protect the motor, otherwise overheating can occur after long periods of use and
this can lead to permanent damage of the motor.
Maintenance and cleaning
• Do not use solvents to clean the plastic compo nents
as they may attack and damage the plastic. Only use
a clean, dry cloth to remove dirt, dust, oil, grease
etc.
• Please observe the statutory requirements when you
dispose of your 12 volt air compressor.
Safety advice
Caution! To protect against electric shock, re and injury
whilst using the air compressor please observe the safety
precautions given below. Read this advice and these operating instructions before using the compressor for the
rst time and retain this documentation in a safe place.
• Never expose the air compressor to rain or water.
Do not use the compressor in a damp or wet environment and always keep it away from inflammable
liquids or gases.
• Reduce the risk of electric shock. Avoid touching
Page 7
7
GB
earthed objects with any part of your body, e.g.
heating pipes or radiators, ovens or refrigerators etc.
• Do not let the compressor or lead get into the hands
of children. Prevent other people from interfering with
the air compressor.
• Store the 12 volt air compressor in dry conditions,
somewhere high or with doors, and out of reach of
children.
• Do not use the 12 volt air compressor for any purpose
for which it was not intended. Do not overload the
compressor.
• Wear suitable working clothes when using the compressor. Use the 12 volt lead only for the purpose for
which it is intended. Never use the lead or the air
hose to carry the air compressor. Never remove the
plug from the cigarette lighter socket by pulling on
the lead. Protect the lead and the air hose from oil,
heat and sharp edges.
• Keep proper footing and balance when using the
compressor.
• Keep the 12 volt air compressor clean at all times and
take proper care of it. This way it will operate more
safely and perform better. Follow the maintenance
instructions and the advice on use given in this
document. Before each use of the compressor, check
the lead and the air hose for damage and if necessary have them repaired or replaced by an approved
specialist.
• Before switching on the compressor, check that the
12 volt lead is properly connected and the air hose is
rmly attached to the valve.
• Always check the air compressor and its moving parts
for any damage and for proper functioning. See that
all parts are properly attached to ensure trouble-free
operation of the compressor.
• Damaged safety devices and parts must be repaired
at a recognised electrical appliance repair centre or
by the importer, or replaced using original replacement parts.
Caution! Only ofcially supplied accessories or additio-
nal equipment are to be used with the compressor.
Warranty
In line with statutory regulations this appliance has a 24
month warranty, starting from the date of purchase. A
copy of the sales receipt is sufcient proof in the event of
a claim subject to warranty. Damage due to regular wear,
transport, overloading, failure to observe the instructions
of assembly/ operation or the improper handling are not
covered by the warranty. The same applies to wear parts.
The manufacturer is not liable for indirect consequences
and damage to property. The period of warranty is not
renewed or extended following possible repairs. Claims
under warranty are only recognised if the complete appliance is sent, shipping paid, to the manufacturer, the
distributor or the services centre listed below.
EU – Declaration of conformity
In the declaration of conformity the manufacturer declares
that the product is in conformity with the essential
requirements of the directive 1999/5/EC of the european
parliament and of the council.
The declaration of conformity is available on the Internet
at www.atrium-enterprises.eu or can be request at the
following address:
Atrium Enterprises GmbH
Zum Pier 72
D-44536 Lünen
Germany
Customer service centre
If it is not possible to return the appliance to the supplier
in the event of a claim subject to warranty, a failure of the
appliance or if a spare part is required, please refer to the
following address:
Atrium Enterprises GmbH
Zum Pier 72
D-44536 Lünen
Germany
Tel.: +49 - (0)2 31 / 8 09 01- 0
Fax: +49 - (0)2 31 / 8 09 01 - 1 11
E-Mail: [email protected]
Page 8
© 2009 Atrium Enterprises. All rights reserved.
www.atrium-enterprises.eu
Atrium Enterprises GmbH
Zum Pier 72
D-44536 Lünen
Germany
Loading...
