СОДЕРЖАНИЕ
1 ОБЩИЕ УКАЗАНИЯ
3
2 НАЗНАЧЕНИЕ
3
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
5
4 КОМПЛЕКТ ПОСТАВКИ
6
5 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
6
6 КОНСТРУКЦИЯ И РАБОТА АППАРАТОВ
7
7 ПОРЯДОК УСТАНОВКИ
7
8 ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВАНИЕ АППАРАТОМ
8
9 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
10
10 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
11
11 ПРАВИЛА ТРАНСПОРТИРОВКИ И ХРАНЕНИЕ
12
12 ГАРАНТИИ ПРОИЗВОДИТЕЛЯ
12
13 УСЛОВИЯ ВЫПОЛНЕНИЯ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ
12
14 ОБЯЗАННОСТИ СТОРОН
13
15 АДРЕС И НОМЕРА ТЕЛЕФОНОВ ДЛЯ ОБРАЩЕНИЙ
14
16 СВИДЕТЕЛЬСТВО О ПРИНЯТИИ
15
ТАЛОН №1; ТАЛОН №2 НА ГАРАНТИЙНЫЙ РЕМОНТ АППАРАТА
16
ПРИЛОЖЕНИЯ
17-22
2
1 ОБЩИЕ УКАЗАНИЯ
, а также данного
В связи с постоянной работой по совершенствованию изделия, которое
повышает его надежность и улучшает условия эксплуатации, в конструкцию могут
быть внесены незначительные изменения, не отображенные в данном руководстве.
1.1 ВНИМАНИЕ. При покупке аппарата для отопления газового конвективного
типа АОГК (далее по тексту аппарат) убедитесь, что его тепловая мощность отвечает
проектной, что предоставит возможность компенсировать тепловые потери при
расчетных колебаниях внешней температуры.
1.2 Во избежание недоразумений убедительно, просим Вас (потребителя),
внимательно выучить руководство по эксплуатации аппарата, условия гарантийных
обязательств и гарантийного обслуживания, проконтролировать правильность
заполнения гарантийных документов продавцом. Ознакомиться с требованиями
инструкции по эксплуатации аппарата и условиями гарантийных обязательств, и
обслуживание, что подтвердить собственной подписью.
1.3 При покупке аппарата требуйте проверки комплектности, надлежащего
оформления гарантийных талонов. Заводской номер, модель аппарата и дата выпуска
должны отвечать отмеченным в гарантийных документах. Инструкция по
эксплуатации и гарантийные документы является неотъемлемой частью аппарата и
должны сохраняться у владельца в течение всего срока эксплуатации аппарата. При
отсутствии документов у владельца, гарантийные обязательства на аппарат не
распространяются.
1.4 После продажи аппарата покупателю, предприятие-производитель не несет
ответственность по вопросам некомплектности и механических повреждениях.
1.5 Аппарат может быть смонтирован только работниками специализированных
учреждений (СУ), которые имеют лицензию на проведение таких работ, согласно
проекта, утвержденного (согласованного) предприятием газового хозяйства в
установленном порядке. Проект должен отвечать требованиям СНиП 42-01-2002,
СНиП 41-01-2003, ПБ 03-445-02, ПБ 12-529-03, ГОСТ 21.609-83
руководства.
1.6 Обращаем Ваше внимание на то, что гарантия на изделие, действует только
при условии, проведения всех работ технического обслуживания и ремонта
квалифицированными специалистами Уполномоченных Сервисных Центров (УСЦ),
которые прошли обучение по работе с данным оборудованием и имеют
соответствующий договор с производителем или его представителем.
1.7 Заполнение раздела «продажа» и «монтаж» акта ввода аппарата в
эксплуатацию является обязательной (дополнение А).
2 НАЗНАЧЕНИЕ
2.1 Аппарат предназначен для отопления индивидуальных жилых домов,
отдельных квартир, офисов предприятий коммунально-бытового назначения в
газифицируемых домах.
Аппарат оборудован герметически изолированной от помещения камерой
сгорания с поступлением воздуха и удаление продуктов сгорания через газоход,
вмонтированный во внешнюю стену.
2.2 Аппарат работает на природном газе низкого давления 1274 Па (130 кгс/м2),
по ГОСТ 5542.
2.3 Аппарат изготовляют в климатическом выполнении УХЛ категории 4.2 по
ГОСТ 15150.
3
А О Г К - *
Н о м и н а л ь н а я т е п л о в а я м
о щ
н о
с
т ь , к В т
К о н в е к т и в н ы й
Г а з о в ы й
О
т о п
и
т е
л ь
н
ы й
А
п
п а
р а
т
2 Рабочее давление газа
Визуальный - с помощью
3 Отсутствие подачи
воздуха
Неполнота сгорания
пламени
2.4 Обозначение аппаратов:
2.5 Эксплуатационные ограничения.
2.5.1 Эксплуатационные ограничения, несоблюдение которых недопустимо по
условиям безопасности и которые могут вывести аппарат из рабочего состояния,
приведены в таблице 1.
Предельные параметры Средство контроля
предельные значения
1 Наличие запаха газа в
помещении ( концентрация
больше 1,0 %)
перед аппаратом более 1,8
кПа
переносного газоанализатора
Органолептический.
Визуальный - с помощью
U – подобного
мановакуумметра
Взрыв газовоздушной
Таблица 1
Последствия выхода
параметра за
смеси
Отрыв пламя
4
Визуальный
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Единица
измерения
Норма
АОГК-2,2
АОГК-3
АОГК-4
АОГК-5
1 Номинальная тепловая
мощность
кВт
2,2
3 4 5
2 Номинальное давление газа
перед аппаратом
Па
1274
3 Номинальное давление газа на
основную горелку
Па
900
900
850
900
4 Максимальное давление газа
на входе газового клапана
Па
1800
5 Диапазон регулирования
автоматикой 630 EUROSIT
º С
13-38
6 Габаритные размеры,
не более
249
- длина ( без дым. патрубка)
- ширина
459
539
634
714
- высота
610
7 Масса, не более
кг
18,5
21,4
23
25,5
8 Присоединительная резьба
газа
Дюйм
G 1/ 2
9 Коэффициент полезного
действия
%
90
90
88
88
10 Номинальный расход газа
м
3
/ч
0,25
0,33
0,46
0,57
11 Объем отапливаемого
помещения
м
55
75
100
125
12 Объем потребления воздуха
аппаратом
3.1 Основные параметры и размеры аппаратов приведены в таблице 2
Наименование параметра
температуры воздуха в
отапливаемом помещении с
Таблица 2
входного штуцера для подачи
мм
3
3
м
/ч 2,5 3,3 4,6 5,7
5
4 КОМПЛЕКТ ПОСТАВКИ
Наименование
Количество
Аппарат отопительный
1
Комплект деталей газохода
- труба внутренняя подачи воздуха
1
- труба внешняя подачи воздуха
1
- труба отвода продуктов сгорания
1
- основание газохода
1
- защита
1
- кольцо
1
- шнур теплоизоляционный
1
- винт-саморез 3,9х9,5
2
- шплинт 4х16
4
Руководство по эксплуатации
1
Упаковка аппарата
1
Упаковка газохода
1
4.1 В комплекте поставки аппаратов входят:
Таблица 3
5 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
5.1 Ответственность за безопасную эксплуатацию аппарата и содержание его в
надлежащем состоянии несет владелец.
5.2 Для предотвращения несчастных случаев и выхода из строя аппарата.
ЗАПРЕЩАЕТСЯ:
1) эксплуатировать аппарат лицам, которые не прошли инструктаж по технике
безопасности и не ознакомленные с устройством и принципом работы и не достигшим
возраста 18 лет;
2) эксплуатировать аппарат при утечке газа и при отсутствии тяги;
3) эксплуатировать аппарат с проскоком пламени или отрывом пламени от
горелки;
4) применять открытый огонь для выявления утечки газа;
5) эксплуатировать аппарат при неисправной автоматике;
6) разбирать и ремонтировать автоматику собственными силами, вносить любые
конструктивные изменения;
7) эксплуатировать аппарат без обшивы;
8) ложить на поверхность обшивы аппарата посторонние вещи и сушить одежду;
9) оставлять открытым газовый кран при неработающем аппарате;
10) хранить легковоспламеняющиеся материалы на расстоянии менее 0,5 м от
аппарата.
5.3 При обнаружении в помещении запаха газа срочно закройте газовый кран,
проветрите помещение и вызовите по телефону аварийную газовую службу. До ее
приезда и к устранению утечки газа не выполняйте работ, связанных с огнем,
искрообразованием (не включайте и не выключайте электроосвещения, не пользуйтесь
газовыми и электрическими приборами, не зажигайте огонь и т. п.).
5.4 При использовании неисправного аппарата или при нарушении правил
эксплуатации аппарата, может возникнуть отравление природным или угарным газом.
6

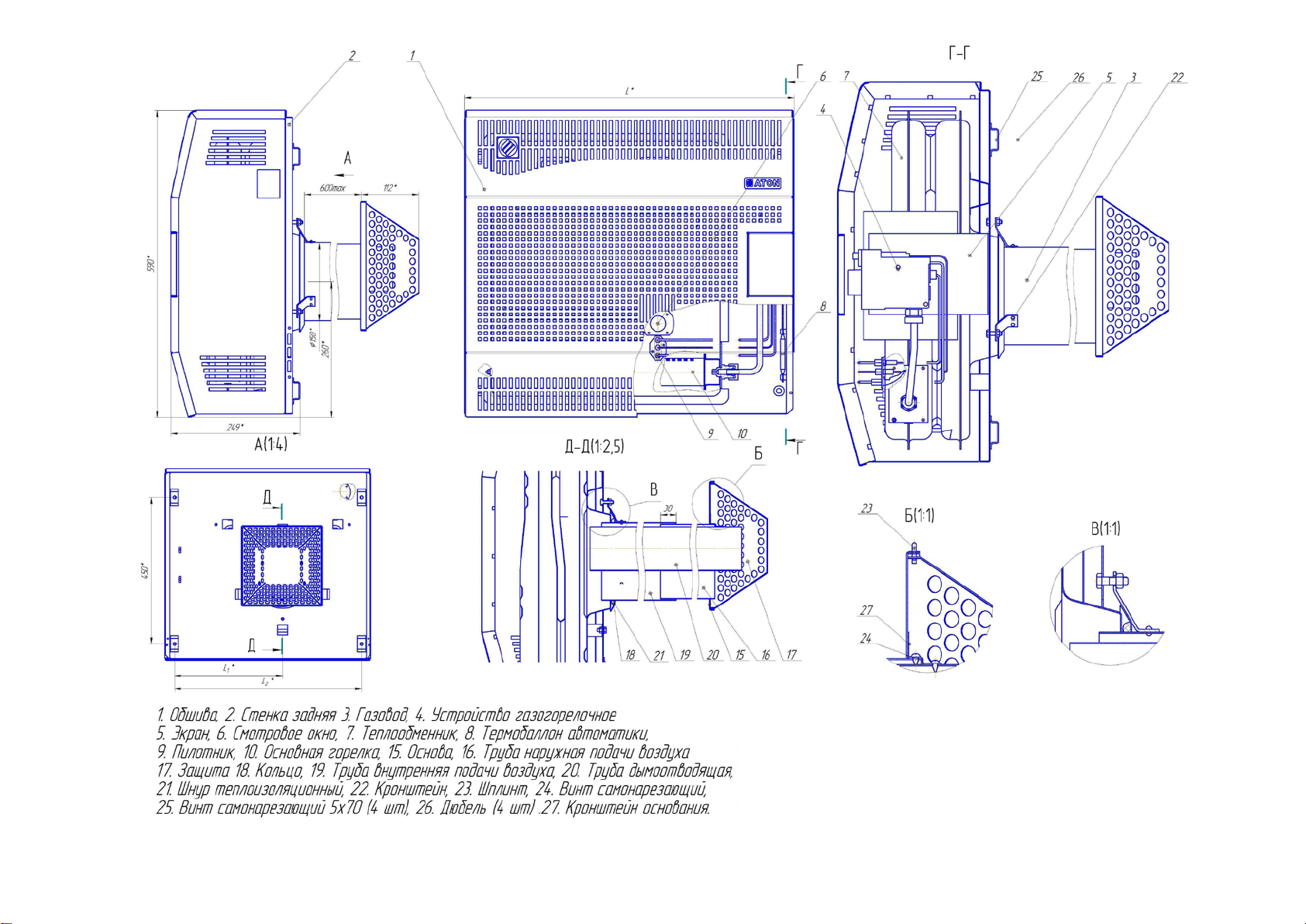

6 КОНСТРУКЦИЯ И РАБОТА АППАРАТОВ
6.1 Аппарат состоит из теплообменника, блока автоматики, основной горелки,
пилотной горелки с электродом розжига, обшивы, труб вывода продуктов сгорания и
подачи воздуха, защиты, монтажных элементов.
6.2 Теплообменник имеет герметическую камеру сгорания, систему дымоходных
каналов, которые переходят в отверстие для выхода отработанных газов, каналов
поступления воздуха для горения, окно для наблюдения за горением. Теплообменник
может быть эмалированный или изготовлен из нержавеющей стали.
Основная горелка обеспечивает нагревание теплообменника.
6.3 Пилотная горелка зажигает газовую смесь основной горелки и поддерживает
горение в камере. Обшива закрывает все сборочные единицы аппарата, концентрирует
подачу воздуха на нагревание, распределяет нагретый воздух. Часть поверхностей
обшивы имеет высокую температуру, поэтому с годами эксплуатации возможное
изменение цвета его поверхностей.
6.4 Труба вывода продуктов сгорания обеспечивает выход отработанных газов в
атмосферу, а труб подачи воздуха – поступление воздуха из атмосферы в камеру
горения.
6.5 Защита защищает камеру сгорания от угасания пламени при порывах ветра.
Блок автоматики в автоматическом режиме осуществляет подачу газа на
основную горелку в зависимости от желаемой температуры помещения и выполняет
следующие функции защиты:
- подает газ к основной горелке только при наличии пламени на пилотной
горелке;
- отключает подачу газа при затухании пилотной горелки и отсутствия тяги в
дымоходе;
- блокирует подачу газа на основную горелку при розжиге пилотной горелки;
- блокирует подачу газа при затухании аппарата.
6.6 Работа аппарата заключается в нагревании теплообменника, за счет сгорания
газа и передачи тепла от его стенок конвективным методом на нагревание помещения.
Аппарат работает в автоматическом режиме и не нуждается в постоянном
присмотре за работой.
7 ПОРЯДОК УСТАНОВКИ
7.1 Установка, монтаж и налаживание аппарата выполняются
специализированной организацией в соответствии с проектом, с учетом действующих
стандартов и нормативных документов.
Установка аппарата проводится на внешней стене помещения толщиной
200…600 мм с соблюдением следующих расстояний:
- расстояние между боковыми стенками аппарата и стенами помещения
должны быть не менее 200 мм;
- расстояние от пола к нижнему краю аппарата не менее 100 мм;
- расстояние от подоконника, изготовленного из дерева или других легко
возгораемых материалов, к верхнему краю аппарата не менее 100 мм.
7.2 Размеры труб вывода продуктов сгорания и подачи воздуха рассчитанные для
монтажа аппарата на стене толщиной не больше 600 мм

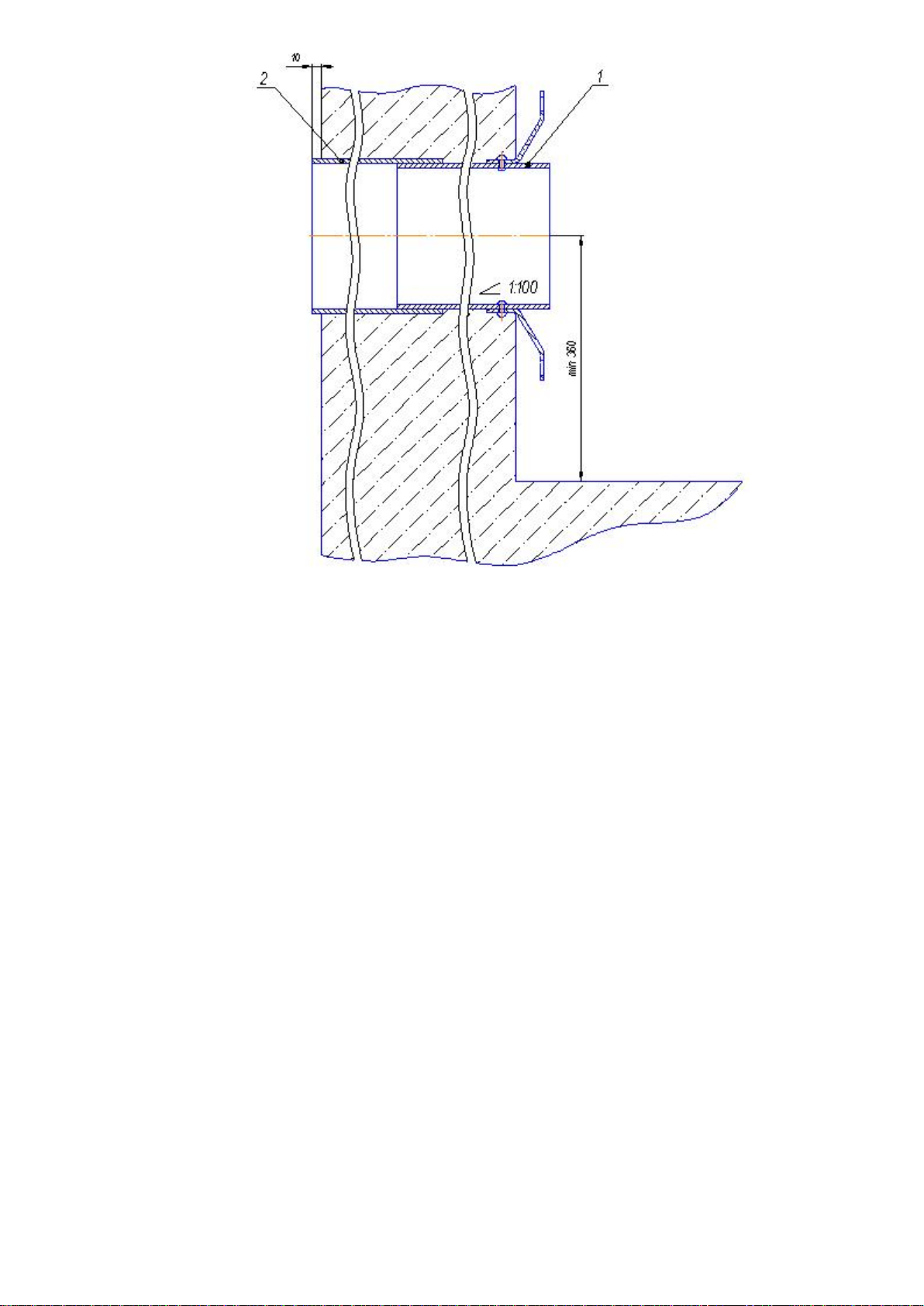

Расстояние между торцом трубы вывода продуктов сгорания и торцом трубы
подачи воздуха должно быть не больше 61 мм (см. рис. 1). То есть при необходимости
трубу вывода продуктов сгорания нужно укоротить.
Допускается установка аппарата на стену толщиной меньше 200 мм. При этом
производитель не гарантирует соответствия параметров объема отапливаемого
помещения, указанного в данном руководстве, по причине значительных теплопотерь
здания.
7.3 Установку аппарата рекомендуется выполнить в следующей
последовательности:
- распаковать аппарат;
- снять обшиву аппарата;
7
