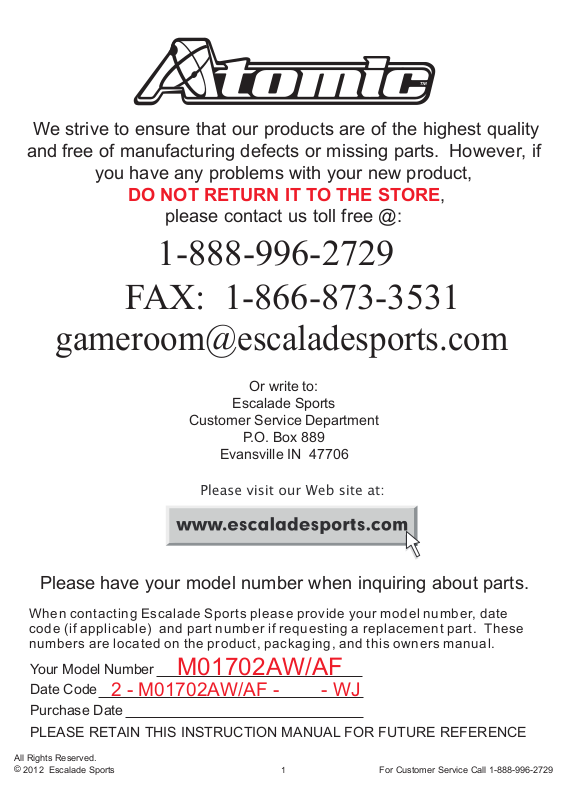

Atomic Game Tables ROP1007 Assembly Instructions

W e striv e t o ensur e tha t ou r product s ar e o f th e highes t quality

an d fre e o f manufacturin g defect s o r missin g parts . Howev e r , if

yo u hav e an y problem s wit h you r ne w product,

D O NO T RETUR N I T T O TH E S T ORE ,

pleas e contac t u s tol l fre e @:

1-88 8 -996-2729

F AX : 1-866-873-3531

[email protected]

O r writ e to:

Escal a d e Spor t s

Cust o me r Servi c e Depa r tme n t

P .O . Bo x 8 8 9

Evansvill e I N 47706

Please

Whe n contactin g Escalad e Sport s pleas e provid e you r mode l numbe r , d at e cod e (i f a pplicable ) an d par t n umbe r i f requestin g a replacemen t part . T hes e

number s ar e locate d o n th e product , packaging , an d t hi s owner s m anual .

Y ou r Mode l Numbe r Dat e Cod e

hav e you r mode l numbe r whe n inquirin g abou t parts.

M01702AW/AF

2 - M0 1 702AW/AF - - WJ

Purchase Dat e PLEASE RETAIN THIS INSTRUCTION MANUAL FOR FUTURE REFERENCE

©

2012 Escalad e Sports

1

Fo r Custome r Servic e Cal l 1-888-996-2729

IMPORTANT! READ EACH STEP

IN THIS MANUAL BEFORE YOU

BEGIN THE ASSEMBLY.

TWO

ADULTS ARE REQUIRED TO ASSEMBLE

THIS ATOMIC PLATINUM 9FT SHUFFLEBOARD

Tools Required:

T1-Allen Wrench (Included)

Phillips Screwdriver

Furniture Polish and Cloth

Assembly Tips

Make sure you understand the following tips before you begin to assemble your table.

1. Start all bolts by hand before tightening.

2. Some drawings or images in this manual may not look exactly like your product. Please read and understand the text before starting each assembly step.

READ AND FOLLOW ALL ASSEMBLY, OPERATION, AND

SAFETY INSTRUCTIONS CAREFULLY. AT LEAST TWO

ADULTS ARE NEEDED TO PUT THIS GAME TABLE

TOGETHER.

©

2012 Escalade Sports

2

For Customer Service Call 1-888-996-2729

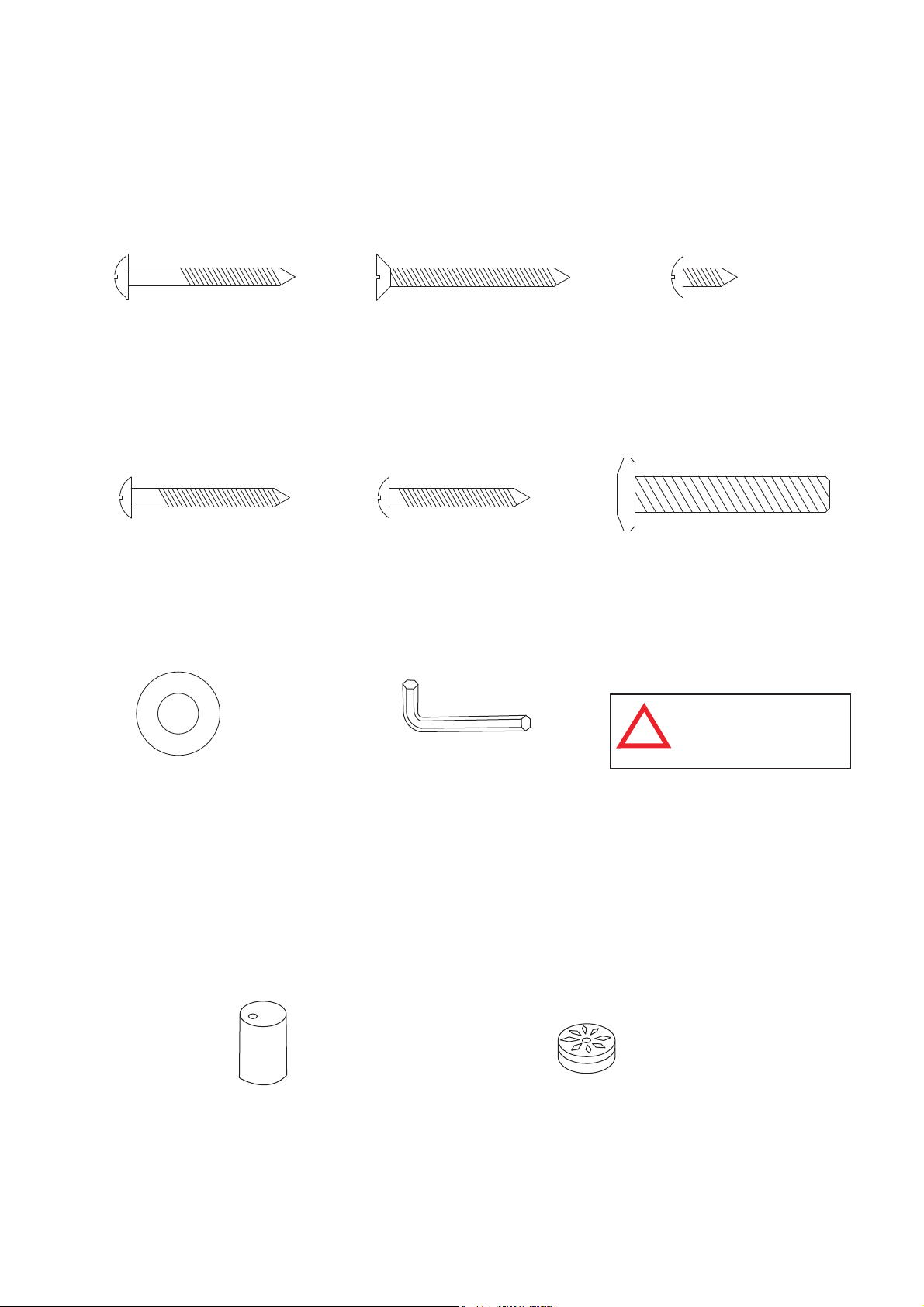

HARDWARE IDENTIFIER ( To Scale)

H1 - 3.5mm x 38mm Phillips Washer Head

Screw (54 pcs)

H4 - 5mm x 35mm

Phillips Round Head

Screw (8 pcs)

H2 - 4mm x 44mm

Phillips Flat Head

Screw (4 pcs)

H5 - 5mm x 32mm

Phillips Round Head

Screw (8 pcs)

(Not to Scale)

H3 - 4mm x 12mm

Phillips Round Head

Screw (16 pcs)

H6 - 8mm x 44mm Allen Head Bolt (12 pcs)

WARNING:

CHOKING HAZARD

!

Small parts. Not for children under 3 yrs.

H7 - 8mm x 19mm Flat Washer (12 pcs)

©

2012 Escalade Sports

T1 - Allen Wrench (1 pc)

ACCESSORY IDENTIFIER

(Not to Scale)

A1-Shuffle Board Wax (1 pc)

A2R-Red Shuffle Board Pucks (4 pcs) A2B-Blue Shuffle Board Pucks (4 pcs)

3

For Customer Service Call 1-888-996-2729

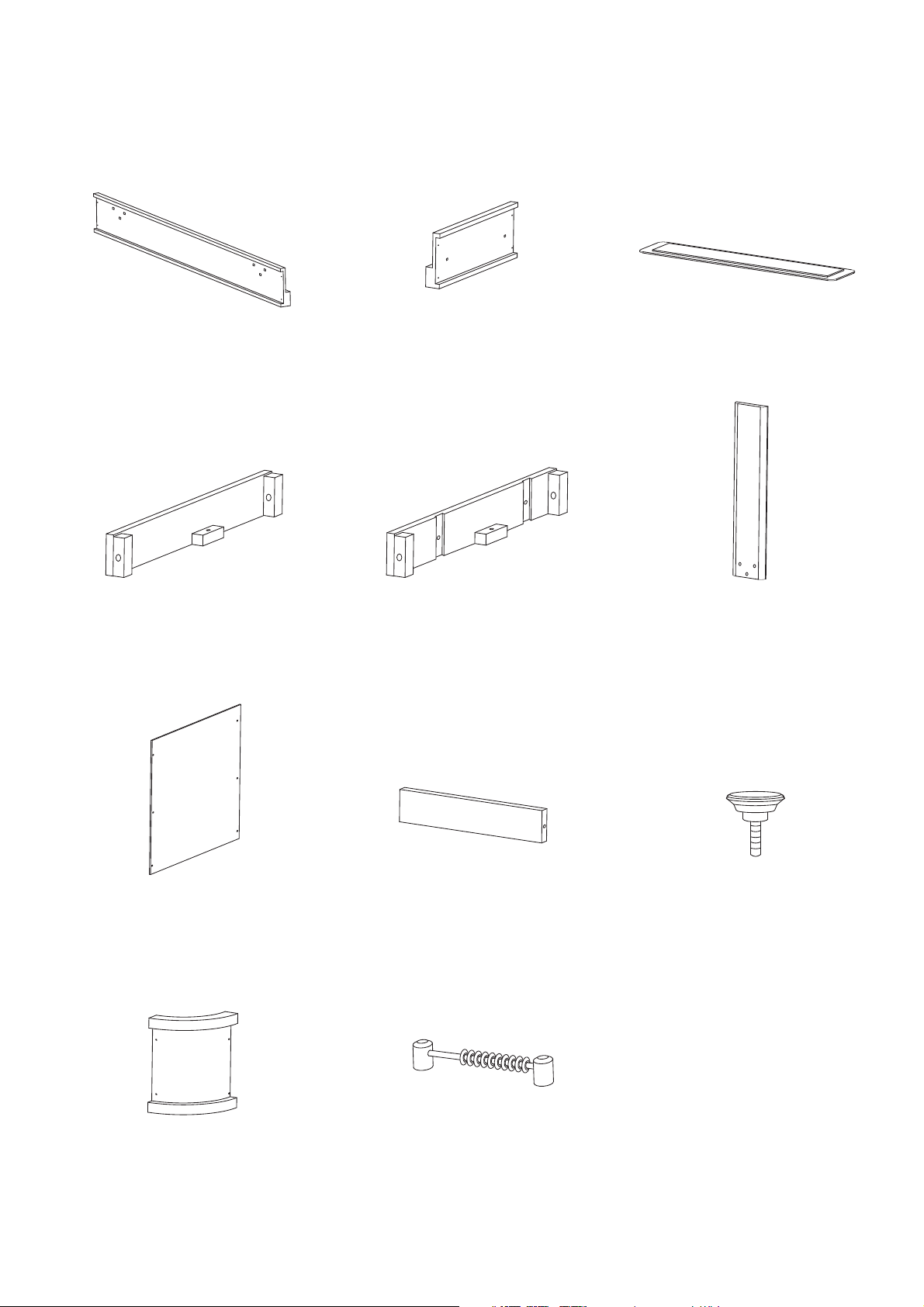

PARTS IDENTIFIER ( Not to Scale)

P1 - Side Rail Apron (2 pcs)

P4 - Playfield Middle Support Brace (2 pcs)

P2 - End Rail Apron (2 pcs)

P5 - Playfield End Support Brace (2 pcs)

P3 - Playfield (1 pc)

P6 - Leg (4 pcs)

P7 - Leg Panel (4 pcs) P8 - End Rail Apron

P10 - Corner Post (4 pcs) P11 - Slide Scorer (2 pcs)

©

2012 Escalade Sports

Support Brace (4 pcs)

4

P9 - Leg Leveler (4 pcs)

For Customer Service Call 1-888-996-2729

PARTS REQUIRED:

16 pcs - H3 Phillips Round 2 pcs - P2 End Rail Apron Head Screw 4 pcs - P10 Corner Post 2 pcs - P1 Side Rail Apron

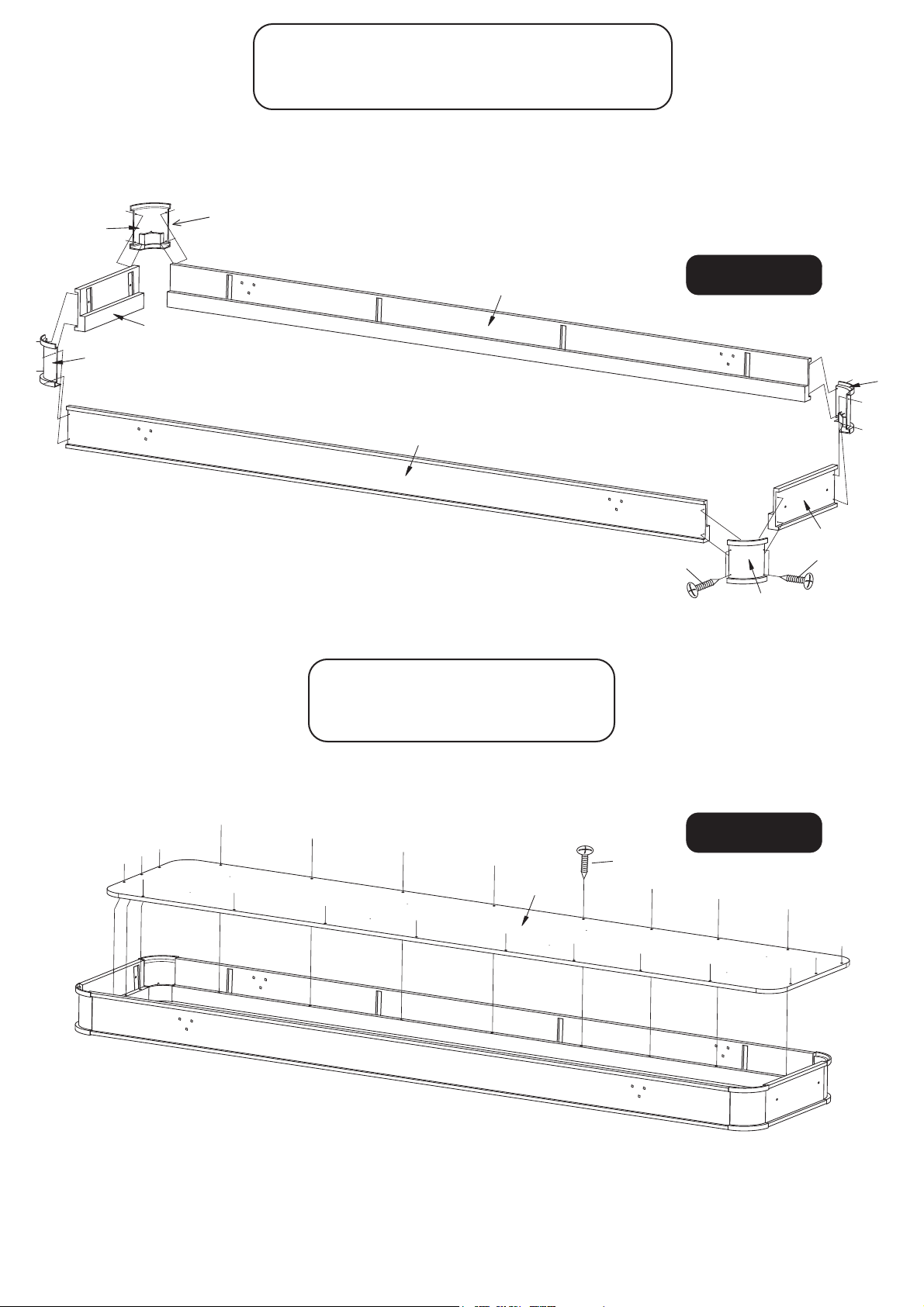

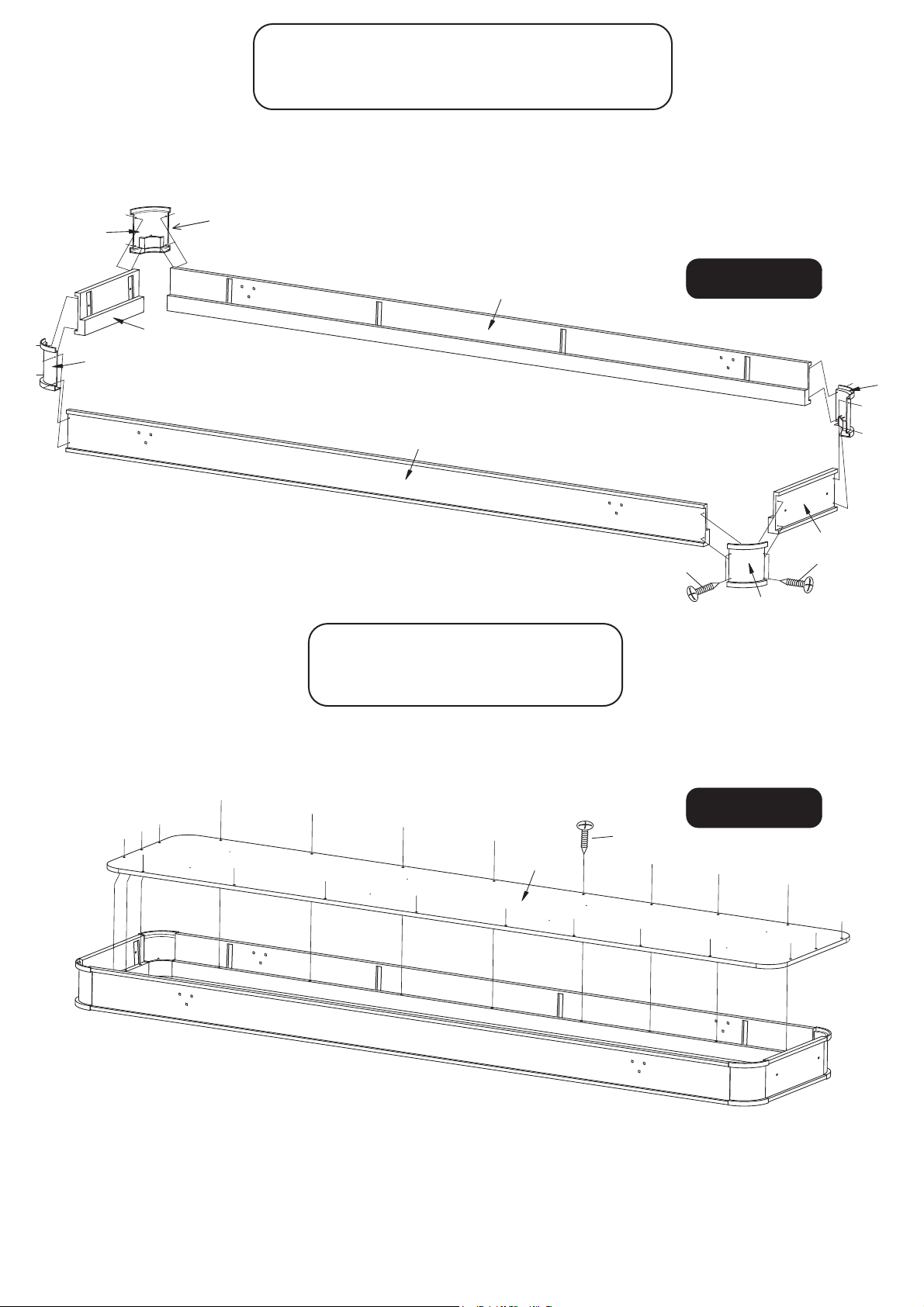

STEP 1: On a clean level surface, place each Side Rail Apron P1, each End Rail Apron P2, and each Corner Post P10 upside down as shown in Figure 1. Next, attach each Corner Post using Phillips Round Screws H3.

P10

P2

P10

NOTE: These assemblies are being built upside down.

NOTE: Make sure Corner Post is in this position for correct assembly.

P1

Figure 1

H3

P10

P2

H3

P10

PARTS REQUIRED:

22 pcs - H1 Phillips Washer Head Screw 1 pc - P3 Playfield

STEP 2:

With the help of another adult, place Playfield P3 face down into the cabinet assembly and attach using Phillips Washer Head Screws H1 as shown in Figure 2.

Figure 2

H1

P3

IMPORTANT NOTE: Playfield must be lowered into cabinet evenly on both ends at same time. Cabinet must be assembled in a perfect rectangle. If playfield is still difficult to lower into cabinet , remove the top H3 corner post screws, carefully install playfield, and reinstall H3 corner posts screws. Be careful to not strip these screws out.

©

2012 Escalade Sports

5

For Customer Service Call 1-888-996-2729

PARTS REQUIRED:

2 pcs - P4 Playfield Middle 8 pcs - H5 Phillips Round Support Brace Head Screw 2 pcs - P5 Playfield End Support Brace

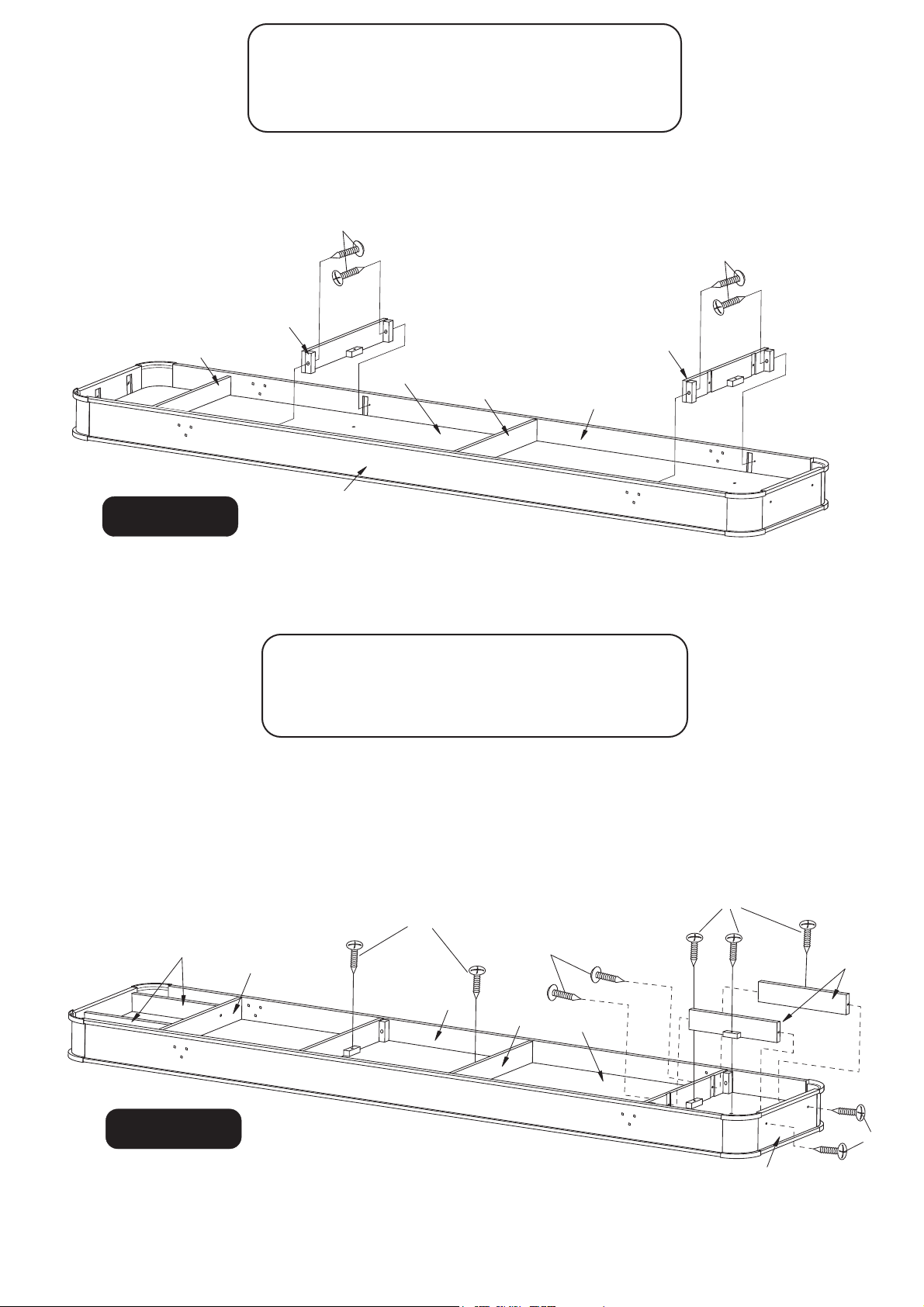

STEP 3:

Attach each Playfield Middle Support Brace P4 and Playfield End Support Brace P5 using Phillips Round Head Screws H5 into side apron as shown in Figure 3.

H5

P4

P5

P3

P4

P1

P5

P1

Figur e 3

PARTS REQUIRED:

8 pcs - H1 Phillips Washer 4 pcs - P8 End Rail Apron Head Screw Support Brace 8 pcs - H4 Phillips Round Head Screw

STEP 4:

First, Place End Rail Apron Support Braces P8 between Playfield End Support Brace P5 and End Rail Apron P2 as shown. Next, secure each End Rail Apron Support Braces P8 with Screws H1 as shown in Figure 4. To complete, secure each Support Braces P4, P5 and P8 into Playfield P3 using Screws H4 as shown in Figure 4.

H4

P8

P5

H1

P8

Figur e 4

©

2012 Escalad e Sports

P1

P4

6

P3

H1

P2

Fo r Custome r Servic e Cal l 1-888-996-2729

PARTS REQUIRED:

12 pcs - H6 Allen Head Bolt 4 pcs - P9 Leg Leveler 12 pcs - H7 Flat Washer 1 pc - T1 Allen 4 pcs - P6 Leg Wrench

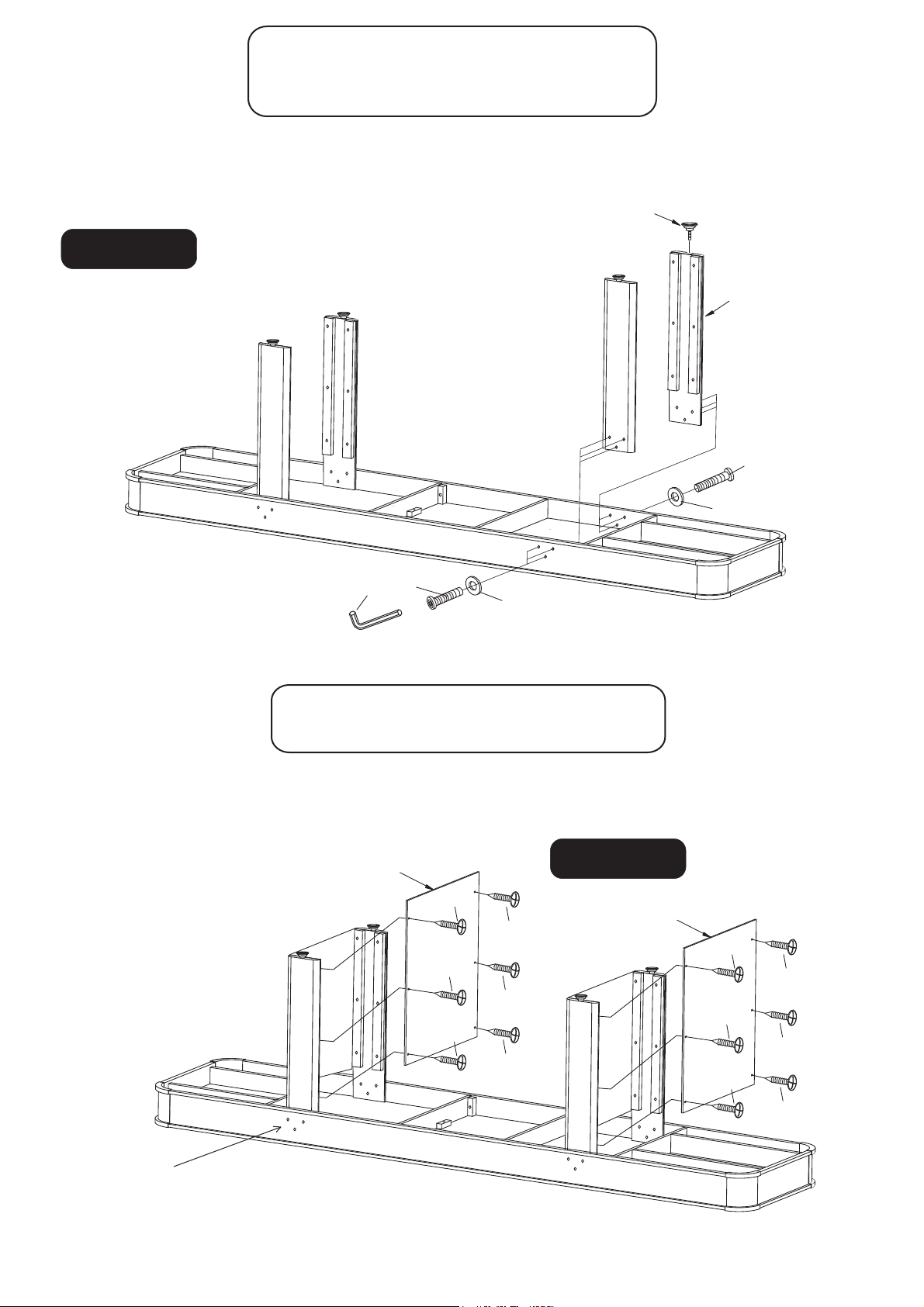

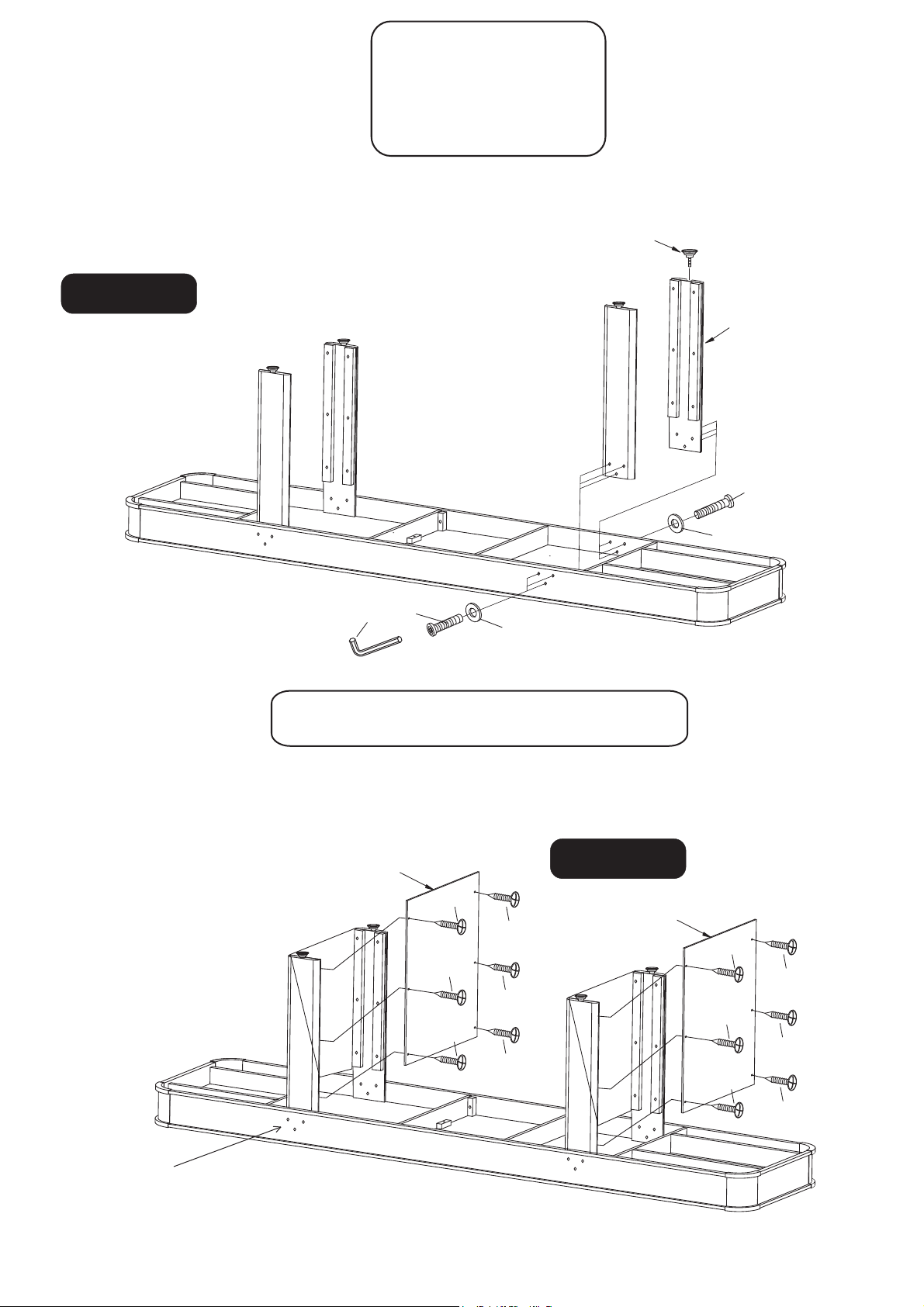

STEP 5:

Attach Leg P6 using Allen Head Bolts H6 with Flat Washer H7 as shown in Figure 5. Next, Thread Leg Levelers P9 to bottom of Leg P6 as shown in Figure 5.

Do not tighten Bolts H6 at this time.

P9

Figur e 5

P6

H6

H7

H6

T1

PARTS REQUIRED:

24 pcs - H1 Phillips Washer 4 pcs - P7 Leg Panel Head Screw

H7

STEP 6:

Attach Leg Panel P7 to each side of Leg P6 as shown in Figure 6 using Phillips Washer Head Screws H1. Use the pilot hole provided. Tighten All Hardware this time.

Figur e 6

P7

H1

NOTE:

Use pilot holes in Legs to attach Leg Panels.

P7

H1

Tighten Bolts H6 after Leg Panel P7 assembly.

©

2012 Escalad e Sports

7

Fo r Custome r Servic e Cal l 1-888-996-2729

THIS STEP REQUIRES TWO OR MORE ADULTS.

E H T N R U T Y L L U F E R A C Y R E V

, L U F E R A C E B . S G E L S T I H T

E T E V S I E L B A R Y E H A V Y .

N O T I T E S D N A R E V O E L B A T

PARTS REQUIRED:

4 pcs - H2 Phillips Flat Head Screw 2 pcs - P11 Slide Scorer

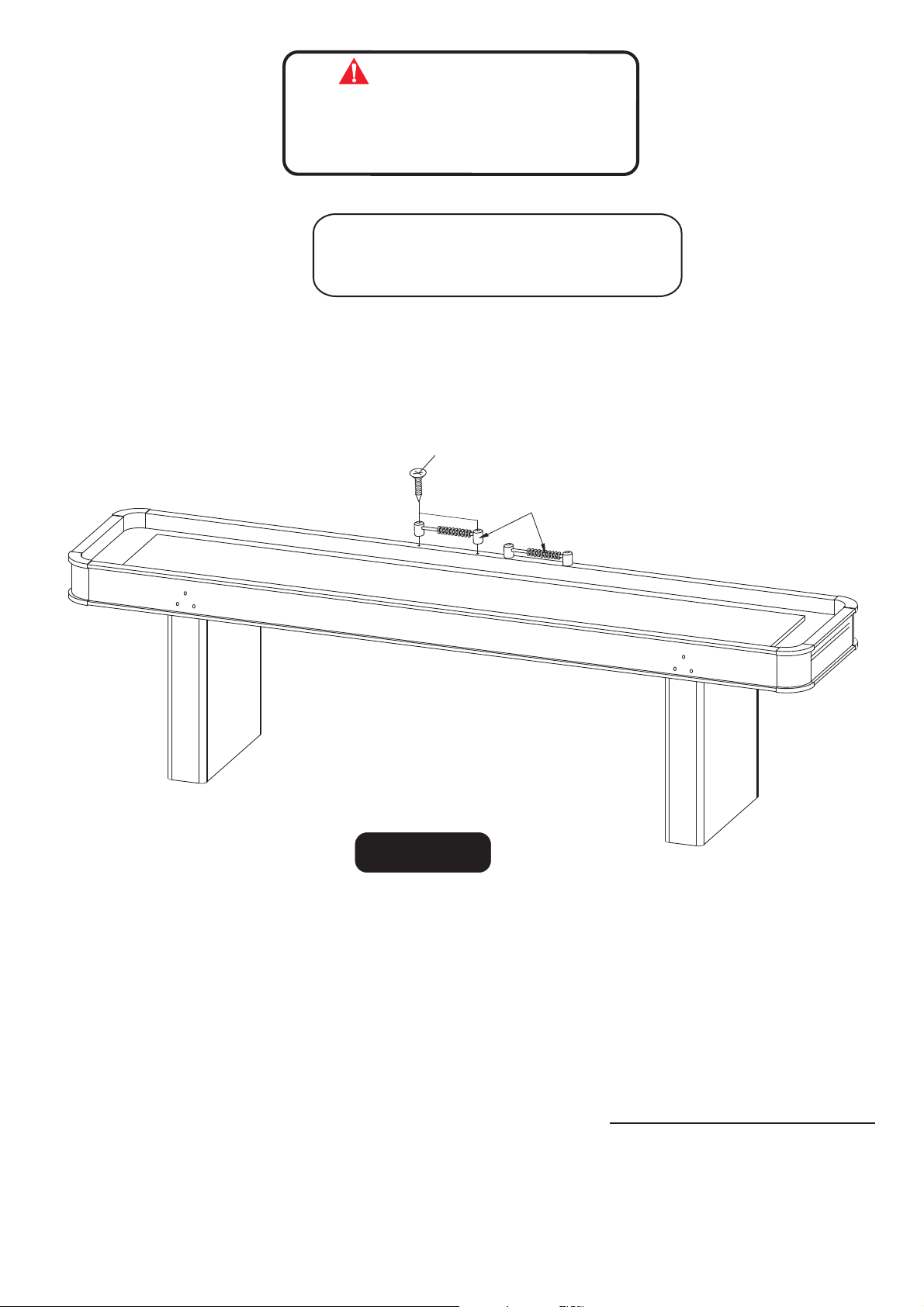

STEP 7:

With the help of another adult carefully lift and rotate table into an upright position. Install Slide Scorers P11 using Phillips Flat Head Screws H2 as shown in Figure 7 (Note the location of the pilot holes). Next, use a level to confirm if the table is level. To adjust, use the leg levelers.

H2

Figure7

P11

NOTE:

Locate pilot holes at the top of Side Rail Apron to attach Slide Scorer P11.

IMPORTANT NOTE:

1. Always shake shuffleboard wax before applying to table.

2. Before first use and frequently there after, apply furniture polish to shuffleboard playfield to insure long life of playfield and the most competitive level of play.

3. Apply an adequate amount of shuffleboard wax over the entire length of shuffleboard playfield so puck will always "float" consistently over the entire length of the playfield.

For complete Table Shuffleboard rules and information go to: www.shuffleboardcorner.com

©

2012 Escalade Sports

8

For Customer Service Call 1-888-996-2729

Congratulations ! Y o u hav e no w assemble d you r gam e table . Pleas e not e t h e Car e an d Us e instruction s belo w t o insur e man y year s o f t roubl e fre e us e o f you r gam e table .

TO PLAY THIS GAME AND ACHIEVE A HIGH SKILL LEVEL REQUIRES A SOFT AND GENTLE TOUCH. OVER THROWING THE PUCKS WILL CAUSE DAMAGE TO THE END OF THE TABLES.

CAR E A N D U S E O F YOU R T ABLE

1. Always shake shuffleboard wax before applying to table.

2. Before first use and frequently there after, apply furniture polish to shuffleboard

playfield to insure long life of playfield and the most competitive level of play.

3. Apply an adequate amount of shuffleboard wax over the entire length of shuffleboard

playfield so puck will always "float" consistently over the entire length of the playfield.

4. Use spray furniture polish to clean all exterior surfaces of your game table.

5. This product is intended for INDOOR use only.

6. DO NOT sit, climb or lean on the table.

7. DO NOT drag the table when moving it. This will damage the legs.

8. DO NOT set drinks on the table.

PARTS LIST FOR MODEL # M01702AW/AF

Ke y #

H 1 01702WJH1 3.5 mm x 38 mm Phillips Washer Head Screw 54 H2 01702WJH2 4 mm x 44 mm Phillips Flat Head Screw 4 H3 01702WJH3 4 mm x 12 mm Phillips Round Head Screw 16 H4 01702WJH4 5 mm x 35 mm Phillips Round Head Screw 8 H5 01702WJH5 5 mm x 32 mm Phillips Round Head Screw 8 H6 01702WJH6 8 mm x 44 mm Allen Head Bolt 12 H7 01702WJH7 8 mm x 19 mm Flat Washer 12 T1 01702WJT1 Allen Wrench 1 P1 01702WJP1 Side Rail Apron 2 P2 01702WJP2 End Rail Apron 2 P3 01702WJP3 Playfield 1 P4 01702WJP4 Playfield Middle Support Brace 2 P5 01702WJP5 Playfield End Support Brace 2 P6 01702WJP6 Leg 4 P7 01702WJP7 Leg Panel 4 P8 01702WJP8 End Rail Apron Support Brace 4 P9 01702WJP9 Leg Leveler 4 P10 01702WJP10 Corner Post 4 P11 01702WJP11 Slide Scorer 2 A1 01702WJA1 Shuffle Board Wax 1 A2R 01702WJA2R Red Shuffle Board Pucks 4 A2B 01702WJA2B Blue Shuffle Board Pucks 4 K1 01702WJK1 Hardware Kit 1 M1 01702WJM1 Owner’s Manual 1

P ar t #

Descr i ption

Qt y .

©

201 2 Escalad e Sports

9

Fo r Custome r Servic e Cal l 1-888-996-2729

90 DAY LIMITED WARRANTY

consumer warranty extends to the original consumer purchase of any ESCALADESPORTS

Product (hereinafter referred as the "Product").

WARRANTY DURATION: This Product is warranted to the original consumer purchase of a period of 90 days from the original purchase.

WARRANTY COVERAGE: ESCALADE SPORTS warrants to the original Consumer Purchaser that any Product of its manufacture is free from defects in material and workmanship when used for the intended purpose under normal use and conditions. THIS WARRANTY IS VOID IF THE PRODUCT HAS BEEN DAMAGED BY ACCIDENT, UNREASONABLE USE, NEGLIGENCE, IMPROPER SERVICE, FAILURE TO FOLLOW INSTRUCTIONS PROVIDED WITH THE PRODUCT OR OTHER CAUSES NOT ARISING OUT OF DEFECTS IN MATERIAL AND WORKMANSHIP.

WARRANTY PERFORMANCE: During the above 90 day warranty period, ESCALADESPORTS shall repair or replace with a comparable model, and Product, or component thereof, which may prove defective under normal use and proper care, and which our examination shall disclose to our satisfaction to be thus defective, please contact our Warranty Dept.

1-888-996-2729 / Warranty Dept.

Or Write us at:

Escalade® Sports, Inc. - P.O. Box 889, Evansville, IN 47706

Attn: Warranty Dept.

Or E-mail us at:

[email protected]

Other than shipping requirements no charge will be made for such repair or replacement of inwarranty Products. ESCALADE SPORTS strongly recommends that the Product is insured for

value prior to mailing.

WARRANTY DISCLAIMERS: ANY IMPLIED WARRANTIES ARISING OUT OF THIS SALE, INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO THE ABOVE 90 DAY PERIOD. ESCALADE SPORTS SHALL NOT BE LIABLE FOR LOSS OF USE OF THE PRODUCT OR OTHER CONSEQUENTIAL OR INCIDENTAL COSTS, EXPENSES OR DAMAGES INCURRED BY THE CONSUMER OF ANY OTHER USE.

Some states do not allow the exclusion or limitation of implied warranties or consequential or incidental damages, so the above limitations or exclusions may not apply to you.

LEGAL REMEDIES: This warranty gives you specific legal rights and you may also have other rights which may vary from state to state.

©

2012 Escalade Sports

10

For Customer Service Call 1-888-996-2729

Nosotros tratamos de asegurarnos que nuestros productos sean de la más alta calidad y libre de problemas, como defectos de fabricación ó partes incompletas. Sin embargo, Si usted tiene algún problema con su producto, por favor

NO LO REGRESE A LA TIENDA

pongase en contacto con nosotros llamando gratis al:

1-888 -996-2729

FAX : 1-866-873-3531

[email protected]

O escriba a:

EscaladeSports Departamento de Atención al Cliente

P.O.Bo x 889

Evansville IN 47706

Visite nuestro sitioWeb en:

Por favor tenga el n

Al contactar a Escalade Sports, por favor incluya su número de modelo, código de fecha (si lo hubiera) y el número de parte en caso de solicitar una parte. Estos números se ubican en el producto, el empaque y en el manual del usuario.

Número de modelo: Código de fecha: Fecha de Compra:

2 - M01702AW/AF - - WJ

úmero de modelo cuando solicite partes.

M01702AW/AF

CONSERVE ESTE MANUAL DE INSTRUCCIONES PARA REFERENCIA.

stropSedalacsE1202©

1

Para Servicio al cliente llame 1-888-996-2729

IMPORTANTE! LEA TODOS LOS

PASOS DE ESTE MANUAL ANTES

DE COMENZAR A ARMAR.

SE REQUIEREN DOS (2) ADULTOS PARA

ENSAMBLAR ESTA MESA

Herramientas necesarias:

Llave Allen T1 (incluida)

Desarmador Phillips

Abrillantador para muebles y un paño

IMPOR

LOS DIBUJOS DE ESTE MANUAL PUEDEN HABERSE E O MODIFICADO PARA MOSTRAR LOS DE

TANTE!

XAGERADO

TALLES.

Consejos de ensamblamiento

úrese de que comprende los siguientes consejos antes de comenzar a armar la mesa.

Aseg

1. Coloque todos los tornillos manualmente antes de apretarlos.

2. Algunos dibujos o imágenes de este manual puede que no se vean exactamente igual a su producto. Asegúrese de leer y comprender el texto antes de comenzar

cada paso.

PRECAUCIÓN:

LEA Y SIGA LAS INSTRUCCIONES DE ENSAMBLAR

FUNCIONAMIENTO Y SEGURIDAD ATENTAMENTE.

SE REQUIEREN POR LO MENOS DOS ADULTOS

PARA ARMAR ESTA MESA

stropSedalacsE1202©

2

Para Servicio al cliente llame 1-888-996-2729

IDENTIFICADOR DE TORNILLOS

(A escala)

H1 - 3.5mm x 38mm

Tornillo Phillips

con Rondana

(54)

H4 - 5mm x 35mm

Tornillo Phillips

(8)

H7 - 8mm x 19mm

Rondana (12)

H2 - 4mm x 44mm

Tornillo Phillips

Cabeza Plana (4)

H5 - 5mm x 32mm

Tornillo Phillips

(8)

(No a Escala)

T1 - Llave Allen

(1)

H3 - 4mm x 12mm

Tornillo Phillips

(16)

H6 - 8mm x 44mm

Tornillo Allen (12)

stropSedalacsE1202©

IDENTIFICADOR DE ACCESORIOS

(No a Escala)

A1- Cera para

la superficie

3

A2R-Disco Rojo (4) A2B-Disco Azul (4)

Para Servicio al cliente llame 1-888-996-2729

IDENTIFICADOR DE LAS PARTES

(No a Escala)

P1 - Riel Lateral

(2)

P4 - Tabla de Soporte

Central (2)

P2 - Riel del Extremo

(2)

P5 - Tabla de soporte

del extremo (2)

P3 - Superficie de Juego (1)

P6 - Pata (4)

P7 - Panel (4) P8 - Tabla de soporte

P10 - Esquinero (4) P11 - Contador (2)

stropSedalacsE1202©

Para el Riel (4)

4

P9 - Nivelador (4)

Para Servicio al cliente llame 1-888-996-2729

Partes Requeridas:

pzas 16 - H3 Tornillo 2 pzas - P2 Riel del Extremo

Phillips

2 pzas - P1 Riel Lateral

4 pzas - P10 Esquinero

PASO 1:

En una superficie nivelada y limpia, coloque boca abajo cada Riel Lateral P1, cada Riel del extremo P2, y cada Esquinero P10, como se muestra en la Figura 1. Posteriormente, adjunte cada esquinero con Tornillos Phillips H3.

P10

P2

P10

NOTA: Estas partes deben ser construidos boca abajo.

PASO 2:

NOTA: Asegúrese de que el poste

esquinero este en esta posición para el ensamble correcto.

P1

Partes Requeridas:

22 pzas -

1 pz -

H1 - Tornillo Phillips con Rondana

P3 - Superficie de Juego

P1

Figura 1

H3

P10

P2

H3

P10

Con la ayuda de otro adulto, Coloque el Campo de Juego P3 hacia abajo dentro del gabinete adjuntándolo y utilizando los Tornillos Phillips con Rondana H1 como se muestra en la Figura 2.

Figura 2

H1

P3

NOTA IMPORTANTE: La Superficie de Juego P3 debe de bajarse dentro del gabinete en ambos extremos al mismo tiempo. El gabinete debe estar ensamblado de manera que sea un rectángulo perfecto. Si aun se tiene dificultad de bajarlo dentro del gabinete, remueva los tornillos H3 de los postes superiores de la esquina, cuidadosamente instale la superficie de juego, y reinstale los tornillos H3 de los postes de la esquina. Tenga cuidado de no barrer los tornillos.

5

Para Servicio al cliente llame 1-888-996-2729

Partes Requeridas:

PASO 3:

2 pzas - P4 - Tabla de soporte

Central

2 pzas -

P5 - Tabla de soporte

del extremo

8 pzas -

H5 - Tornillos

Phillips

Coloque cada Tabla de Soporte Central P4 y Tabla de Soporte Lateral P5 utilizando los tornillos Phillips H5 dentro del Riel Lateral como se muestra en la Figura 3.

H5

P4

P5

P3

P4

P1

P5

P1

Figur a 3

Partes Requeridas:

8 pzas - H1 - Tornillo con Rondana

8 pzas -

P5 - Tornillo Phillips

PASO 4:

Coloque el Riel del tablero del soporte P8 entre la tabla de soporte P5 y Riel del del extremo P2 como se muestra. Posteriormente, asegurar cada Riel del tablero del soporte de apoyo P8 con los Tornillos Phillips de Cabeza de Rondana H1 como se muestran en la Figura 4.

Para finalizar, asegurar partes P4, P5 y P8 a la superficie de juego P3 utilizando los tornillos H4, como se muestra en la Figura 4.

H4

P8

P5

4 pzas

P8 - Tabla de soporte

de Soporte Para el Riel

H1

H4

P8

Figur a 4

P1

6

P4

P3

H1

P2

Para Servicio al cliente llame 1-888-996-2729

PARTES REQUERIDAS

PASO 5:

12 pzs 12 pzs 4 pzs 4 pzs 4 pzs

- H6 Tornillo Allen

- H7 Rondana

- P6 Pata

- P9 Nivelador

- T1 Llave Allen

Instale las patas P6 usando Tornillos Allen H6 con Rondana H7 como se muestra en la Figura 5. Despues, Atornille los Niveladores P9 en las Patas P6 como se muestra.

No apriete lost tornillos todavia.

P9

Figura 5

P6

H6

H7

H6

T1

H7

PARTES REQUERIDAS

24 pzas - H1 - Tornillo con Rondana

4 pzas - P7 Panel

PASO 6:

Instale cada P7 a cada lado de la pata P6 como se muestra en la Figura 6 usando Tornillos H1. Utilice los orificios guías proporcionados. Apriete todos los tornillos en este momento.

Figur a 6

P7

H1

NOTA:

Utilice los orificios guías proporcionados en las patas para instalar paneles.

P7

H1

Apriete Tornillos H6 despues de instalar

los paneles P7.

7

Para Servicio al cliente llame 1-888-996-2729

ADVERTENCIA

ESTE PASO REQUIERE DE DOS O MAS ADULTOS.

CON MUCHO CUIDADO VOLTEE LA MESA SOBRE SUS PATAS. TENGA MUCHO CUIDADO PORQUE LA MESA ESTA MUY PESADA.

Partes Requeridas:

4 pzas - H2 Tornillo Phillips (Cabeza Plana) 2 pzas - P11 Contador

PASO 7:

Con la ayuda de otros adultos levante cuidadosamente y gire la mesa en posición vertical. Instale contadores P11 utilizando los tornillos Phillips de cabeza plana H2 como se muestra en la Figura 7 (Tenga en cuenta la ubicación de los orificios de guía). Posteriormente, utilice un nivel para confirmar si la mesa está a nivel. Para ajustarlas, utilice los niveladores en las patas P9.

H2

Figura 7

P11

NOTA:

Utilice los orificios guías proporcionados en la parte superior de la mesa para instalar los contadores P11.

NOTA IMPORTANTE:

1. Siempre agite la cera para la superficie de la mesa antes de aplicar la cera a la mesa.

2. Antes de usarla y después, aplique spray para muebles a la superficie de la mesa para asegurar larga vida de la mesa y el nivel más competitivo de juego.

3. Aplicar una cantidad adecuada de cera sobre toda la superficie de la mesa de juego para que el disco siempre "flote" consistente en toda la longitud de la superficie de juego.

Para obtener información completa de las reglas de la mesa vaya a: www.shuffleboardcorner.com

8

Para Servicio al cliente llame 1-888-996-2729

Felicidades! Ahora ya ha terminado de ensamblar su mesa. Por favor, Siga las instrucciones del uso y el cuidado de su mesa abajo mencionadas, para garantizar muchos años sin problemas en el juego de su mesa.

ADVERTENCIA

PARA JUGAR EL JUEGO Y ALCANZAR UN ALTO NIVEL DE HABILIDAD REQUIERE DE UN TOQUE SUAVE Y DELICADO. LANZAMIENTOS BRUSCOS DEL DISCO PUEDE CAUSAR DAÑOS A LOS EXTREMOS DE LA MESA.

CUIDADO Y USO DE SU MESA

1. Siempre agite shuffleboard antes de aplicar la cera a la mesa.

2. Antes de usarla y después, aplique spray para muebles shuffleboard a la superficie para asegurar larga vida de la mesa y el nivel más competitivo de juego.

3. Aplicar una cantidad adecuada de cera sobre toda la superficie de la mesa de juego para que el disco siempre “flote” cosistente en toda la longitud de la superficie de juego.

4. Use spray abrillantador de muebles para limpiar todas las superficies exteriores de su mesa.

5. Este producto está diseñado para su uso en INTERIORES exclusivamente.

6. NO sentarse, subirse, apoyarse sobre la mesa o ni se recargue en la mesa.

7. NO arrastre la mesa cuando la mueva. Esto dañaría las patas.

8. NO coloque bebidas sobre la mesa.

LISTA DE PARTES PARA EL MODELO M01702AW/AF

# de Clave

H1

# de Parte

01702WJH1 3.5 mm x 38 mm Tornillo Phillips (con Rondana) 54 H2 01702WJH2 4 mm x 44 mm Tornillos Phillips (Cabeza plana) 4 H3 01702WJH3 4 mm x 12 mm Tornillos Phillips 16 H4 01702WJH4 5 mm x 35 mm Tornillos Phillips 8 H5 01702WJH5 5 mm x 32 mm Tornillos Phillips 8 H6 01702WJH6 8 mm x 44 mm Tornillo Allen 12 H7 01702WJH7 8 mm x 19 mm Rondana 12 T1 01702WJT1 Llave Allen 1 P1 01702WJP1 Riel Lateral 2 P2 01702WJP2 Riel del Extremo 2 P3 01702WJP3 Superficie de juego 1 P4 01702WJP4 Tabla de Soporte Central 2 P5 01702WJP5 Tabla de Soporte del Extremo 2 P6 01702WJP6 Pata 4 P7 01702WJP7 Panel 4 P8 01702WJP8 Tabla de Soporte para el Riel 4 P9 01702WJP9 Nivelador 4 P10 01702WJP10 Esquinero 4 P11 01702WJP11 Contador 2 A1 01702WJA1 Cera para la Superficie de la mesa Shuffle Board 1 A2R 01702WJA2R Discos Rojos de Shuffle Board 4 A2B 01702WJA2B Discos Azules de Shuffle Board 4 K1 01702WJK1 Set de Tornillos 1 M1 01702WJM1 Manual 1

Descripción

Cant.

9
