ATMOS A 161 / A 261 / C 161 / C 261 Aspirator

2012-01 Index: 18

313.0200.A

313.0201.A

313.0202.A

313.0300.A

313.0301.A

313.0302.A

313.0100.A

313.0101.A

313.0102.A

313.0000.A

313.0001.A

313.0002.A

MedizinTechnik

Gebrauchsanweisung

Deutsch

ATMOS

Telefon: + 49 7653 689-0

Fax: + 49 7653 689-392 (Vertrieb Inland) + 49 7653 689-391 (Export)

e-mail: atmos@atmosmed.de Internet: http://www.atmosmed.de

MedizinTechnik GmbH & Co. KG Ludwig-Kegel-Str. 16 79853 Lenzkirch Deutschland

Weitere Informationen, Zubehör, Verbrauchsmaterialien und Ersatzteile können angefordert werden bei:

Inhalt

8.0 Reinigung/Desinfektion/Sterilisation .................. 12-16

8.1 Grundsätzliche Hinweise .............................................. 12

8.1.1 Bakterienﬁ lter ............................................................. 12

8.1.2 Absaugschlauch und Schlauchverbinder ................... 12

8.1.3 Fingertip ...................................................................... 12

8.1.4 Sekretbehälter ............................................................ 12

8.1.5 Behälterdeckel ........................................................12-13

8.1.6 Geräteober äche ......................................................... 13

8.1.7 Zubehör ........................................................................ 13

8.2 Übersaugen ................................................................. 13

8.3 Reinigungshinweise ..................................................... 13

8.4 Empfohlene Instrumentendesinfektionsmittel .............. 14

8.5 Empfohlene Ober ächendesinfektionsmittel ............... 14

8.6 Hygieneplan ................................................................. 15

9.0 Wartung und Service ................................................. 17

9.1 Grundsätzliche Hinweise .............................................. 17

9.2 Aufbereitung ................................................................. 17

10.0 Behebung von Betriebs- und .................................... 18

Funktionsstörungen

11.0 Zubehör, Verbrauchsmaterialien, ............................. 19

Ersatzteile

11.1 Zubehör ........................................................................ 19

11.2 Verbrauchsmaterialien ................................................. 19

11.3 Ersatzteile .................................................................... 20

12.0 Technische Daten ....................................................... 21

13.0 Überprüfung / Aufbereitung / Entsorgung ............... 22

13.1 Überprüfung der Geräte ............................................... 22

13.2 Aufbereitung ................................................................. 22

13.3 Entsorgung ................................................................... 22

14.0 Hinweise zur EMV ................................................. 23-26

Konformitätserklärung

Allgemeine Geschäftsbedingungen

1.0 Einleitung ...................................................................... 3

1.1 Hinweise zur Gebrauchsanweisung ............................... 3

1.2 Funktion ......................................................................... 4

1.3 Zweckbestimmung ......................................................... 4

1.4 Lieferumfang .................................................................. 5

1.5 Transport und Lagerung ................................................ 5

1.6 Erklärung der Bildzeichen .............................................. 5

2.0 Sicherheitshinweise ..................................................... 6

3.0 Aufstellung und Inbetriebnahme ................................ 7

3.1 Bedienelemente ............................................................ 7

3.2 Anschluss ....................................................................... 7

3.3 Inbetriebnahme .............................................................. 7

4.0 Allgemeine Bedienung

ATMOS A / C 161 / 261 Aspirator ................................ 8

4.1 Saugschlauch ................................................................. 8

4.2 Vakuum einstellen .......................................................... 8

4.3 Absaugung .................................................................... 8

4.4 Schlauchspülung ........................................................... 8

5.0 Bedienung ATMOS A / C 161 / 261 Aspirator / DDS ... 9

5.1 DDS- Sekretbehälter und Bakterienﬁ lter ....................... 9

5.2 Einsetzen des DDS Sekretbehälters .............................. 9

5.3 Saugschlauch anschließen ............................................ 9

6.0 Bedienung ATMOS A / C 161 / 261 Aspirator / R ...... 10

6.1 Halterung für Sekretbehälter anbringen ....................... 10

6.2 Zusammenbau des Receptal®-Behältersystems ......... 10

6.3 Schlauchset anschließen ............................................. 10

7.0 Bedienung ATMOS A / C 161 / 261 Aspirator / M ......11

7.1 Halterung für Sekretbehälter anbringen ........................11

7.2 Zusammenbau des MediVac-Behältersystems ............ 11

7.3 Schlauchset anschließen ............................................. 11

1.0 Einleitung

1.1 Hinweise zur Gebrauchsanweisung

Diese Gebrauchsanweisung enthält wichtige Hinweise, wie Sie den ATMOS A / C 161 / 261 Aspirator sicher, sachgerecht und effektiv betreiben. Sie hilft Gefahren zu vermeiden, sowie Reparaturkosten und Ausfallzeiten zu vermindern. Das erhöht u.a. die Zuverlässigkeit und Lebensdauer des Gerätes.

Sie dient nicht nur zum An-/ Einlernen von Bedienpersonen, sondern ist auch als Nachschlagewerk gedacht.

Die Gebrauchsanweisung muss stets in Gerätenähe verfügbar sein.

P ege und sicherheitstechnische Kontrollen, zusammen mit der fachgerechten Anwendung,

gewährleisten die Betriebssicherheit und Einsatzfähigkeit des ATMOS A / C 161 / 261 Aspirator und sind deshalb, neben der regelmäßigen Reinigung, unerlässlich.

Reparaturarbeiten und sicherheitstechnische Kontrollen dürfen nur von einem durch ATMOS autorisierten Fachmann ausgeführt werden. Durch Verwendung von Original-Ersatzteilen haben Sie die Gewähr, dass die Betriebssicherheit, Einsatzfähigkeit und der Wert Ihres ATMOS A / C 161 / 261 Aspirator erhalten bleiben.

● Das Produkt ATMOS A / C 161 / 261 Aspirator trägt die CE-Kennzeichnung CE 0124 gemäß der EU-Richtlinie des Rates über Medizinprodukte 93/42/EWG und erfüllt die grundlegenden Anforderungen des Anhangs I dieser Richtlinie.

● Das bei ATMOS angewandte Qualitätsmanagementsystem ist nach den internationalen Normen

EN ISO 9001 und EN ISO 13485 zertiﬁ ziert.

● Lesen Sie vor der ersten Inbetriebnahme bitte das Kapitel 2.0 „Sicherheitshinweise“, um eventuelle Gefahrensituationen zu vermeiden.

● Diese Gebrauchsanweisung entspricht der Ausführung des ATMOS A / C 161 / 261 Aspirator und dem Stand der zugrunde gelegten sicherheitstechnischen Normen bei Drucklegung.

●

Nachdruck – auch auszugsweise – nur mit schriftlicher Genehmigung von ATMOS.

●

Änderungen und Irrtümer vorbehalten.

• ATMOS C 161 Aspirator / DDS REF 313.0000.0

mit 1l DDS-Sekretbehälter aus Kunststoff

• ATMOS C 161 Aspirator / R REF 313.0001.0

mit 1l Receptal

-Sekretbehältersystem

• ATMOS C 161 Aspirator / M REF 313.0002.0

mit 1l Medi-Vac-Behältersystem

• ATMOS C 261 Aspirator / DDS REF 313.0100.0

mit 1l DDS-Sekretbehälter aus Kunststoff

• ATMOS C 261 Aspirator / R REF 313.0101.0

mit 1l Receptal

-Sekretbehältersystem

• ATMOS C 261 Aspirator / M REF 313.0102.0

mit 1l Medi-Vac-Behältersystem

in Verbindung mit den in Kapitel 11.0 genannten Zubehörteilen

sowie für alle baugleichen Geräte mit Sonderspannung.

Dieses Dokument bitte zum späteren Gebrauch aufbewahren!

Diese Gebrauchsanweisung gilt für folgende Geräte:

• ATMOS A 161 Aspirator / DDS REF 313.0200.0

mit 1l DDS-Sekretbehälter aus Kunststoff

• ATMOS A 161 Aspirator / R REF 313.0201.0

mit 1l Receptal

-Sekretbehältersystem

• ATMOS A 161 Aspirator / M REF 313.0202.0

mit 1l Medi-Vac-Behältersystem

• ATMOS A 261 Aspirator / DDS REF 313.0300.0

mit 1l DDS-Sekretbehälter aus Kunststoff

• ATMOS A 261 Aspirator / R REF 313.0301.0

mit 1l Receptal

-Sekretbehältersystem

• ATMOS A 261 Aspirator / M REF 313.0302.0

mit 1l Medi-Vac-Behältersystem

1.2 Funktion

Der ATMOS A / C 161 / 261 Aspirator ist ein besonders handlicher Kleinsauger. Betrieben wird das Gerät mit einer elektromotorischen, wartungsfreien Pendelkolbenpumpe. Bei Betrieb baut die Pumpe im Schlauchleitungssystem und im Sekretbehälter ein Vakuum

auf, mit dessen Hilfe Sekrete oder Spül üssigkeiten (über einen

sterilen Absaugkatheter) abgesaugt werden. Die Flüssigkeit sammelt sich im Sekretbehälter.

ATMOS A 161 / 261 Aspirator

Mit Hilfe des Drei-Stufen-Reglers kann das Endvakuum und damit auch die Saugleistung reguliert werden. Eine Übertemperaturabschaltung verhindert ein Überhitzen des Absauggerätes.

ATMOS C 161 / 261 Aspirator

Mit Hilfe der Feinregulierung und des Vakuummeters kann das Endvakuum und damit auch die Saugleistung reguliert werden. Eine Übertemperaturabschaltung verhindert ein Überhitzen des Absauggerätes.

ATMOS A / C 161 / 261 Aspirator / DDS:

Der Mehrweg-Sekretbehälter wird per Direct-Docking ohne umständliche Verschlauchung direkt mit dem Pumpengehäuse verbunden. Der Anwender kann/muss nur noch den Absaugschlauch anschließen.

Ein im Sekretbehälterdeckel beﬁ ndlicher Einmal-Bakterienﬁ lter

verhindert das Eindringen von Bakterien und Flüssigkeit in den Aggregatinnenraum. Zusätzlich verhindert eine am Sekretbehälterdeckel integrierte mechanische Überlaufsicherung (Schwimmerkugel) ein versehentliches Einsaugen von Sekret in den Pumpenkopf.

ATMOS C 161 / 261 Aspirator / DDS

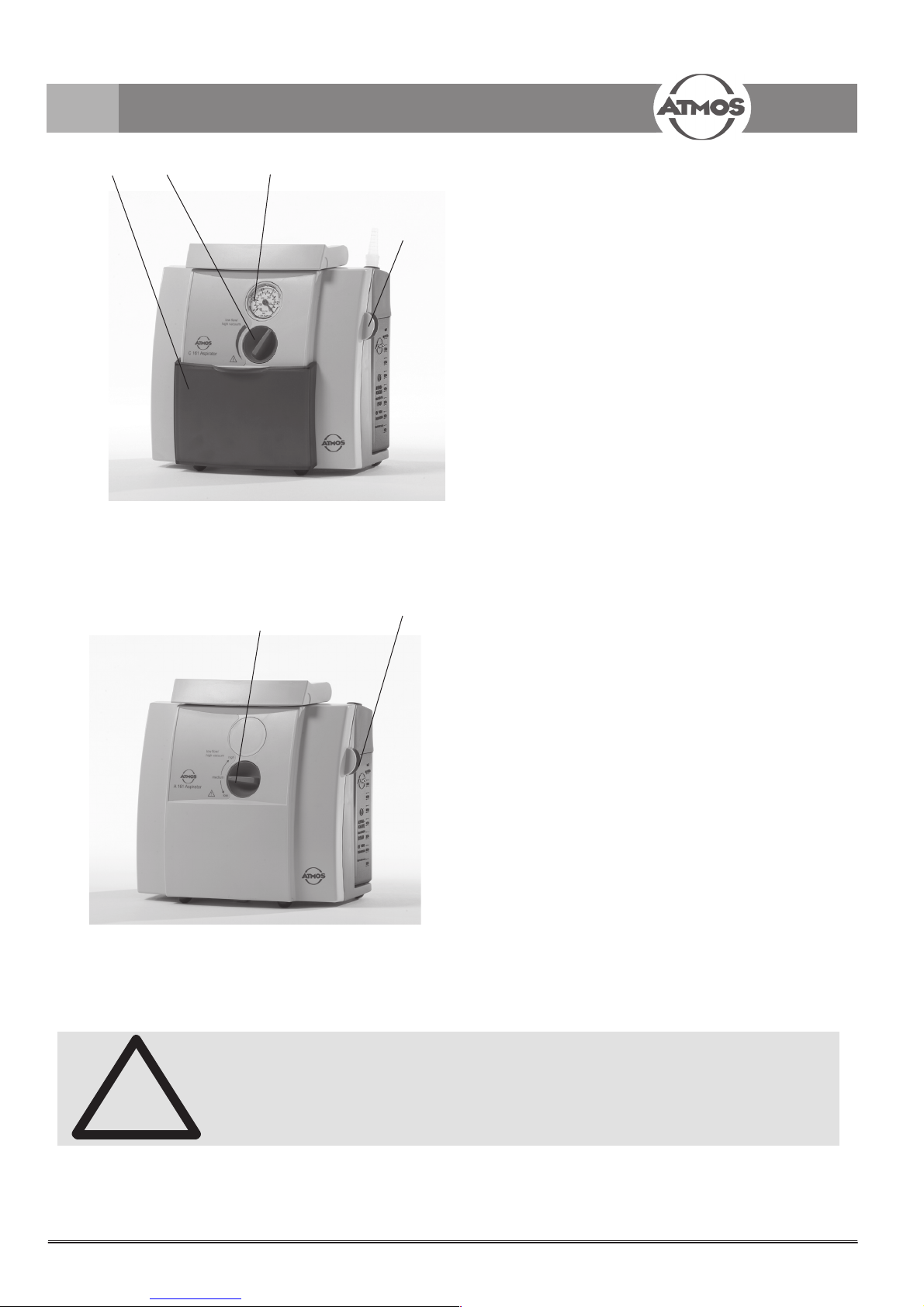

 Schiebeblende  Vakuumregler  Vakuummeter  Schlauchhalter

1.0 Einleitung

1.3 Zweckbestimmung

● Der ATMOS A / C 161 / 261 Aspirator ist ein medizinisches Absauggerät zum temporären und spontanen Absaugen von

Sekreten und Körper üssigkeiten, die typischerweise bei der

Atemwegsabsaugung anfallen.

Seine Einsatzgebiete sind:

- In der ambulanten und stationären P ege zum Absaugen von Sekreten (Sputum), Körper üssigkeiten und Spül üs-

sigkeiten

- In der Altenp ege zum Absaugen von Sekreten (Sputum), Körper üssigkeiten und Spül üssigkeiten sowie zur Spon-

tanabsaugung von Fremdkörpern bei z.B. FremdkörperAspiration

- Im Homecare-Bereich für die Bronchialtoilette für laryngektomierte und tracheotomierte Patienten (Trachalkanülenträger).

Speziell für das Absaugen von Schleim, Auswurf (Sputum),

Sekreten und Körper üssigkeiten an Tracheostoma-Patien-

ten.

● Der ATMOS A / C 161 / 261 Aspirator darf nicht angewendet werden:

• für den Dauerbetrieb bei Drainagen im Niedervakuumbereich (z.B. Thorax-Drainage) oder

dauerhafte endoskopische Einsätze;

• außerhalb medizinischer Bereiche (für das Absaugen von brennbaren, ätzenden oder

explosiven Flüssigkeiten/Gasen)

Bild 1a.

ATMOS A 161 / 261 Aspirator / DDS

 Vakuumregler  Schlauchhalter

Bild 1b.



 







1.4 Lieferumfang

● Dieses ATMOS-Gerät wurde vor dem Versand einer eingehenden Funktionsprüfung unterzogen und sorgfältig verpackt. Bitte vergleichen Sie dennoch sofort nach Erhalt den Inhalt der Sendung auf Vollständigkeit (siehe Lieferschein).

Neben dem Grundgerät sind im Lieferumfang enthalten:

1.6 Erklärung der Bildzeichen

Achtung, Gebrauchsanweisung beachten!

Seriennummer

Bestellnummer

Schutzgrad Typ B

Herstellungsdatum

Das CE-Prüfzeichen zeigt an, dass dieses Produkt den einschlägigen Anforderungen der EU-Richtlinien entspricht.

Ein (Versorgung, Verbindung zum Netz)

Aus (Versorgung, Trennung vom Netz)

Stromsicherung

1.5 Transport und Lagerung

● Der Transport des Gerätes darf nur in einem gepolsterten und ausreichend Schutz bietenden Versandkarton erfolgen.

● Transportschäden bitte umgehend dokumentieren und melden. Für Reklamationen bzw. Rücksendungen verwenden Sie bitte beiliegendes Formular QD 434 Warenreklamation / Rücklie- ferung.

● Nach Transport bei Temperaturen unter dem Gefrierpunkt muss das Gerät vor der Erst-Inbetriebnahme bis zu sechs Stunden bei Raumtemperatur stehengelassen werden. Ist das Gerät nicht aklimatisiert, darf es nicht betrieben werden, da die Membranen des Aggregates beschädigt werden könnten.

Schutzklasse II

Wichtige Informationen!

1.0 Einleitung

ATMOS A / C 161 / 261 Aspirator / DDS ATMOS A / C 161 / 261 Aspirator / RATMOS A / C 161 / 261 Aspirator / M

●

Umgebungsbedingungen:

Transport / Lagerung: -30...+50°C;

5...90 % Luftfeuchte ohne Kondensation bei Luftdruck 700...1060 hPa

Betrieb: +10...+35°C;

20...80 % Luftfeuchte ohne Kondensation bei Luftdruck 700...1060 hPa

ATMOS A / C 161 / 261 Aspirator, Lieferumfang aller Varianten:

Graduierter Sekretbehälter (1l)

Sekretbehälterdeckel mit 3facher Übersaugsicherheit

Netzkabel für 230 V~/50-60 Hz

Schlauchverbinder (Fingertip)

SilikonSaugschlauch Ø 6mm, L= 1,30m

MediVacAußenbehälter (1l)

Halterung

Receptal®Außenbehälter (1l)

Halterung

ATMOS C 161 Aspirator

2 DDS

Bakterienﬁ lter

ATMOS A 161 Aspirator

1 DDS

Bakterienﬁ lter

MediVacInnenbehälter (1l) mit integriertem

Bakterienﬁ lter

Receptal

Innenbehälter (1l) mit integriertem

Bakterienﬁ lter

Enthält Phthalate: Bis(2-erhylhexyl)phtalate (DEHP) Der Fingertip besteht aus PVC. Dieser kann geringe Mengen des Weichmachers DEHP freisetzen.

REF

2.0 Sicherheitshinweise

Geräteschäden!

● Es darf keine Flüssigkeit in das Gerät eindringen. Ist Flüssigkeit in das Gerät eingedrungen, darf es erst wieder nach einer Überprüfung durch den Kundendienst in Betrieb genommen werden.

● Das Gerät muss auf einem standfesten, ebenen Untergrund aufgestellt sein. Es besteht Kippgefahr für das Gerät, wenn es auf einen unebenen Untergrund (z.B. Matratze, Kissen, Polsterstuhl usw.) gestellt wird.

● Vor dem Anschließen des Gerätes muss geprüft werden, ob die auf dem Gerät angegebene Netzspannung und Netzfrequenz mit den Werten des Versorgungsnetzes übereinstimmen.

● Das Gerät darf nicht in Betrieb genommen werden:

• wenn die Zuleitung oder die Stecker beschädigt sind,

• wenn das Gerät einmal heruntergefallen ist,

• wenn das Gerät offensichliche Sicherheits mängel zeigt.

Reinigen Sie das Gerät und senden Sie es zur

Reparatur über den Händler, bei dem Sie den ATMOS A / C 161 / 261 Aspirator bezogen haben, zurück.

● Die im Kapitel 1.5 Transport und Lagerung angegebenen Umgebungsbedingungen sind zu beachten.

● Das Gerät niemals in Wasser tauchen, auch nicht im Ruhe zustand.

● Das Gerät ist in regelmäßigen Abständen auf seine Funktion und auf sicherheitstechnische Mängel zu prüfen, z. B. Steckkontakte, Sekretbehälter, Gehäuse, etc.

● Nur ordnungsgemäße Netzanschlüsse und Verlängerungskabel verwenden.

Vermeiden Sie Nässe an Stecker und Schaltereinheit.

● Kontrollieren Sie vor

Gebrauch die Netzleitung. Gerät nur mit unbeschädigter Netzleitung verwenden.

●

Vor der Inbetriebnahme sind Gerät, Sekretbehälter, Netzleitung, Zubehör, Anschlussleitungen und Schläuche

auf Beschädigungen zu überprüfen. Beschädigte Leitungen und Schläuche müssen sofort ersetzt werden. Vor Gebrauch ist die Funktion des Gerätes zu überprüfen.

Verletzungsgefahr!

● Der ATMOS A / C 161 / 261 Aspirator ist für das Absaugen von Körper üssigkeiten, Sekreten und Spül üssigkeiten im medizinischen Bereich

konzipiert. Es dürfen keine explosiven, brennbaren oder ätzenden Gase oder Flüssigkeiten abgesaugt werden.

● Der ATMOS A / C 161 / 261 Aspirator darf nur von Personen, welche in die medizinische Anwendung eingewiesen wurden, angewendet werden.

● Das Gerät darf nicht im Schwallwasserbereich und in explosionsgefährdeten Zonen betrieben werden.

Allgemeine

Sicherheitshinweise

● ATMOS garantiert weder eine fehlerfreie Funktion noch haftet ATMOS für Personen und Sachschäden, wenn

• keine Original-ATMOS-Zubehör- und

Ersatzteile verwendet werden,

• die Verwendungshinweise dieser

Gebrauchsanweisung missachtet werden,

• Montage, Neueinstellungen, Änderungen,

Erweiterungen und Reparaturen dürfen nur von ATMOS autorisierten Personen durchgeführt wurden.

● Lesen Sie bitte vor Inbetriebnahme des ATMOS A / C 161 / 261 Aspirator diese Gebrauchsanweisung sorgfältig durch.

● Es bestehen keine Gewährleistungsansprüche bei Schäden oder Fehlfunktionen, die durch die Verwendung von Fremdzubehör oder Fremdverbrauchsmaterial entstanden sind.

● Die Sicherheit des ATMOS A / C 161 / 261

Aspirator entspricht den anerkannten Regeln der Technik und den Richtlinien des Medizinproduktegesetzes.

● Es sind nur durchsichtige Schläuche zu verwenden.

● Die Netzdose des Gerätes ist zwar dreipolig aus-

geführt, der mittlere Kontaktstift (normalerweise Schutzleiteranschluss) ist im Geräteinneren aber nicht verbunden.

● Steril verpackte Teile nicht mehr verwen- den, wenn die Verpackung während Transport oder Lagerung beschädigt wurde Infektionsgefahr für den Patienten!

● Zum Trennen des Gerätes vom Netz stets zuerst den Stecker aus der Wandsteckdose ziehen. Erst dann die Anschlussleitung vom Gerät trennen:

• vor jeder Reinigung und P ege des Gerätes,

• vor jedem Entleeren des Behälters,

• vor jedem Verlassen des Raumes.

Stecker nicht am Kabel aus der Steckdose ziehen!

Niemals Stecker oder Leitung mit nassen

Händen berühren.

●

Dieses Absauggerät darf nicht ohne

Einmal-Bakterienﬁ lter betrieben werden.

● Der zu benutzende Saugschlauch darf nie

direkt mit der Absaugstelle in Kontakt kommen, es ist immer ein steriler Absaugkatheter bzw. ein medizinisch zugelassenes Absaugbesteck zum Absaugen zu verwenden.



● Dieses Produkt ist nicht resterilisierbar. Es ist verboten, Komponenten, die mit gekennzeichnet sind, mehrfach zu verwenden. Bei mehrfachem Gebrauch verlieren diese Komponenten ihre Funktion und es besteht eine hohe Infektionsgefahr.

● Der Fingertip enthält Phthalate, die als fort- p anzungsgefährdend der Kategorie 2 einge-

stuft sind. Dies gilt insbesondere für Kinder, Schwangere und stillende Frauen. Als Vorsichtsmaßnahme empfehlen wir, einen direkten Hautkontakt zu vermeiden. Aufgrund der Kürze der Anwendung und der geringen Menge der möglichen Exposition wird das dadurch entstehende Restrisiko als vernachlässigbar gegenüber dem Produktnutzen eingeschätzt.

3.0 Aufstellung

 Stellen Sie das Gerät immer auf eine ebene, sichere

Unterlage.

3.1 Bedienelemente

Vakuummeter (ATMOS C 161 / 261 Aspirator) Vakuumregler

Schiebeblende zur Abdeckung der Bedienelemente

(ATMOS C 161 / 261 Aspirator)

Schlauchaufwicklung (Zubehör) Netzdose mit Schalter Ein I / Aus O

3.2 Anschluss

Überprüfen Sie, ob die auf dem Gerät angegebene Netzspannung und Netzfrequenz mit den Werten des Versorgungsnetzes übereinstimmen.

Prüfen Sie die Netzleitung auf eventuelle Beschädigungen. Falls das Kabel Beschädigungen aufweist, bitte umgehend austauschen!

3.0 Aufstellung und Inbetriebnahme

3.3 Inbetriebnahme

● Der ATMOS A / C 161 / 261 Aspirator wird betriebsbereit

geliefert.

● Heben Sie das Gerät aus der Verpackung heraus. Über-

prüfen Sie, ob die auf dem Typenschild angegebenen Spannungswerte mit der zur Verfügung gestellten Spannung übereinstimmen.

● Stellen Sie das Gerät immer auf eine ebene, sichere

Unterlage.

● Beachten Sie unbedingt vor der ersten Inbetriebnahme

die Sicherheitshinweise in Abschnitt 2.0.

● Nach Transport bei kalten Temperaturen muss das Gerät

vor der Erst-Inbetriebnahme bis zu sechs Stunden bei Raumtemperatur stehengelassen werden. Ist das Gerät nicht aklimatisiert, darf es nicht betrieben werden, da die Membranen des Aggregates beschädigt werden könnten.

● ATMOS A / C 161 / 261 Aspirator / DDS:

Halten Sie immer mindestens einen DDS-Bakterienfilter bereit, da ohne diesen das Gerät nicht betrieben werden darf!

Bild 3.

Bild 2a.

Bild 4.

Bild 5.

Bild 2b.

 Saugschlauch  Fingertip  Absaugkatheter  Nebenluftöffnung

● Gilt für ATMOS C 161 / 261 Aspirator

Stellen Sie Ihr gewünschtes Vakuum ein, indem Sie die Saugschlauchöffnung (

) zuhalten und das Vakuum auf-

bauen lassen. Dann drehen Sie den Vakuumregler (Seite 4,

) soweit, bis das Vakuummeter das gewünschte Vakuum

anzeigt

● Gilt für ATMOS A 161 / 261 Aspirator

Wählen Sie das benötigte Vakuum, indem Sie den Drei-

Stufen-Regler auf die gewünschte Position stellen.

- 25 kPa* low (nieder), - 55 kPa* middle (mittel), - 75 kPa* high (hoch)

* abhängig vom Tagesluftdruck und Umgebungsbedingungen.

● Wählen Sie einen Absaugkatheter  (diese sind bei ATMOS

in 3 Größen erhältlich) in der richtigen Größe oder ein Absaugbesteck, das Ihnen der Fachhandel bereitstellen kann.

4.0 Allgemeine Bedienung

Lesen Sie vor diesen Gebrauchshinweisen bitte das vorangehende Kapitel Ihrer jeweiligen Variante des ATMOS A / C 161 / 261 Aspirator!

4.2 Vakuum einstellen

4.1 Saugschlauch

● Verbinden Sie den Saugschlauch () und den Absaugkatheter () mit Hilfe des Fingertips ().

Wichtige

Sicherheitshinweise

● Achten Sie darauf, dass der Sekretbe hälter rechtzeitig entleert wird. Sobald der Sekretbehälter halbvoll ist, muss er ent leert werden (dies gilt für alle Anwendungs bereiche)!

● Achtung: Absaugung im Atemwegsbereich erst nach Einweisung durch Fachpersonal durchführen.

● Ist der Flüssigkeitspegel zu hoch (was vermieden werden muss), spricht die Überlaufsicherung an und das Gerät saugt nicht mehr. Entleeren Sie den Behälter.

● Kontrollieren Sie regelmäßig die Vakuumanzeige!

● Wurde durch unsachgemäßen Gebrauch oder Manipulation Sekret in die Pumpe eingesaugt, muss das Gerät durch einen von ATMOS autorisierten Service repariert werden.

● Benutzen Sie zum Absaugen geeignete Absaugkatheter, Saugansätze oder Absaugbestecke.

● Achten Sie während des Absaugens auf den Flüssigkeitsstand im Sekretbehälter.

NEBENLUFTÖFFNUNG OFFEN = Unterbrechung des Saugvorgangs (z.B. beim Einführen des Katheters)

NEBENLUFTÖFFNUNG MIT FINGER VERSCHLIESSEN = Saugen

Bild 6.

4.3 Absaugung

● Nun führen Sie den Absaugkatheter so ein, wie es Ihnen

das Fachpersonal gezeigt hat, und beginnen Sie den Absaugvorgang.

● Steuern Sie den Absaugvorgang mit der Nebenluftöff-

nung (

, Bild 6) am Fingertip.

 Der hydrophobe DDS-Bakterienﬁ lter / Übersaugstop ver-

hindert sicher, dass Flüssigkeit in die Pumpe eindringt. Trotzdem sollten Sie den Behälter bei einem halbvollen Füllstand entleeren.

● Durch eine geeignete Konstruktion des Sekretbehälter-

deckels läuft das abgesaugte Sekret entlang der Behälterwandung in den Behälter hinein. Hierdurch wird die Schaumbildung im Behälter weitgehend minimiert.

4.4 Schlauchspülung

● Entsorgen Sie den Absaugkatheter und

spülen Sie den Saugschlauch nach jedem

Saugvorgang mit sauberem Wasser oder Desinfektionsmittel kurz durch. Hilfreich ist

die Verwendung einer Spül asche, in der

sauberes Wasser mitgeführt werden kann.

Ein separates Spülbehälterset ist unter der

REF 313.0008.0 erhältlich.









5.0 Bedienung DDS

Wichtige

Sicherheitshinweise zum

DDS-Behältersystem

● Das Gerät darf ohne den DDS-Bakteri-

enﬁ lter / Übersaugstop nicht betrieben

werden!

Halten Sie deshalb mindestens einen

Ersatz DDS-Bakterienﬁ lter bereit!

● Beim Bakterienﬁ lterwechsel bitte Handschuhe benutzen!

● Der DDS-Bakterienﬁ lter / Übersaugstop ist für den Einmalgebrauch bestimmt.

Darum muss der DDS-Bakterienﬁ lter bei

jedem Patientenwechsel ausgetauscht

werden.

Wird das Gerät ausschließlich an einem

Patienten betrieben, muss der Filter

spätestens alle 14 Tage (je nach Häuﬁ gkeit

der Absaugung) gewechselt werden.

● Prüfen Sie vor jeder Anwendung, ob der DDS-Bakterienﬁ lter / Übersaugstop trocken

und sauber ist. Feuchte oder verschmutzte Filter müssen durch neue ersetzt werden.

Der Filter ist dann nicht mehr im optimalen

Zustand. Ersetzen Sie den Filter.

● Vakuumanschluss Direct-Docking-System

Die Vakuumverbindung zwischen Pumpe und Behälter wird beim Einhängen des DDS-Sekretbehälters direkt hergestellt!

5.1 DDS- Sekretbehälter und

DDS-Bakterienﬁ lter

 Setzen Sie den DDS-Behälterdeckel waagerecht auf den

auf einer festen Unterlage stehenden DDS-Sekretbehälter (der Deckel kann nicht verdreht werden!).

 Drücken Sie ihn leicht mit beiden Händen bis zum Anschlag

auf den Behälter (Bild 7).

5.2 Einsetzen des DDS-Sekretbehälters

 Zum Entfernen den DDS-Sekretbehälter waagerecht nach

außen ziehen bzw. zum Einsetzen waagerecht auf den

Bakterienﬁ lter schieben (Bild 8). Der Filter muss auf dem Gehäuse ﬁ xiert werden, danach wird der Sekretbehälter

eingesetzt.

Eine Nichtbeachtung dieser Reihenfolge kann zu

Leistungsverlust im Gerät führen!

 Gilt nur für ATMOS C 161 / 261 Aspirator DDS-Sekretbehälter Halteklammer von unten, mit der

mitgelieferten Schrauben, anschrauben (Bild 8.1)

5.3 Saugschlauch anschließen

 Den erforderlichen DDS-Schlauchadapter mit 6 oder 10 mm Durchmesser in die Öffnung des DDS-Behälter-

deckels mit leichter Drehung eindrücken (Bild 10).

 Zum Entfernen ebenfalls mit leichter Drehung arbeiten.

Bild 9.

Bild 8.

Bild 7.

Bei Bedarf kann die Behälter-Deckeleinheit noch leichter

mit Hilfe eines Hebelinstruments ( acher Spatel, o.ä.)

vom Gerät gelöst werden (Bild 9).

Tipp

Bild 10.

Bild 8.1



6.0 Bedienung Receptal

6.2 Zusammenbau des Receptal®-Sekretbehälter-Systems

Receptal®-Beutel in den Receptal®-Außenbehälter stecken.

Behälter zu allen Seiten fest verschließen. Nochmals auf Dichtigkeit prüfen, ansonsten kann kein Vakuum aufgebaut werden.

Vakuumschlauch einstecken.

Es sind nur Beutel mit integriertem Bakterienﬁ lter zu

verwenden.

Bild 12.

Bild 13.

● Verwenden Sie nur Sekretbeutel

mit integriertem Bakterienﬁ lter! Ein Bakterienﬁ lter verhindert das

Verbreiten von Bakterien.

● Steril verpackte Teile nicht mehr verwenden, wenn die Verpackung während Transport oder Lagerung beschädigt wurde Infektionsgefahr für den Patienten!

6.1 Halterung für Receptal®-Sekretbehälter

Stecken Sie das Gewinde der Halterung von oben in die Bohrung an der Geräteunterseite. Verschrauben Sie es mit der mitgelieferten Mutter.

Bild 11.

Receptal®-Beutel

Receptal

-Außenbehälter

 Vakuumschlauch  Saugkanal  Anschluss für Vakuumschlauch

Durch den Saugkanal wird das Sekret abgesaugt.

6.3 Schlauch anschließen



 

7.0 Bedienung MediVac

7.1 Halterung für MediVac-Sekretbehälter

Stecken Sie das Gewinde der Halterung in die Bohrung an der Geräteunterseite. Verschrauben Sie es mit der mitgelieferten Mutter.

Bild 14.

7.2 Zusammenbau des MediVac-Sekretbehälter-Systems

Bild 15.

MediVac-Beutel

MediVac-Außenbehälter

 Vakuumschlauch  Saugkanal  Anschluss für Vakuumschlauch

7.3 Schlauch anschließen

Bild 16.

MediVac®-Beutel in den MediVac®-Außenbehälter stecken.

Behälter zu allen Seiten fest verschließen. Nochmals auf Dichtigkeit prüfen, ansonsten kann kein Vakuum aufgebaut werden.

Vakuumschlauch einstecken.

Es sind nur Beutel mit integriertem Bakterienﬁ lter zu

verwenden.

 

Der Umgang mit dem Absauggerät entscheidet in hohem Maße über dessen Zuverlässigkeit und Sicherheit. Diese Hygienemaßnahmen sind notwendige Maßnahmen zum Schutz der Patienten und Anwender und zur Erhaltung der Funktionssicherheit des Absauggerätes. Bei einem Besitzstandswechsel oder einer Übersaugung des Gerätes ist eine professionelle Wiederaufbereitung beim Hersteller,

durch einen zertiﬁ zierten ATMOS Partner oder eine durch ATMOS

autorisierte Fachkraft gemäß MPBetreibV, MPG und BV-MedLeitlinie erforderlich. (Siehe hierzu Kapitel 9.2 Aufbereitung)

8.1 Grundsätzliche Hinweise

● Wir empfehlen Ihnen, grundsätzlich alle Wartungs- und Aus-

tauschvorgänge schriftlich zu dokumentieren.

● Für alle Arbeiten bitte Einweghandschuhe verwenden.

● Vor der Komplettreinigung entfernen und entsorgen Sie bitte

alle Einwegartikel wie Filter, Fingertip und Katheter.

● Vor dem Reinigen entfernen Sie die Netzleitung vom Gerät.

● Die beschriebenen Maßnahmen zur Reinigung und Des-

infektion ersetzen nicht die jeweils für den Betrieb gültigen

Vorschriften!

● Beachten Sie die Gebrauchsanweisung der Hersteller der

Desinfektionsmittel, vor allem die Konzentrationsangaben und Hinweise zur Materialverträglichkeit.

● Achtung: Manche Desinfektionslösungen färben die Deckelteile

und Silikonschläuche etwas ein, dies hat jedoch keinen Einfluss

auf die Eigenschaften der Materialien.

● Grundsätzlich müssen bei Patientenwechsel alle Teile die

mit Absauggut in Berührung kommen (Behälter, Deckel, Überlaufsicherung und Schlauch) gereinigt und im Anschluss desinfiziert werden. Einwegartikel wie z. B. Filter, Katheter, Fingertip, etc. sind zu wechseln. Siehe hierzu die einzelnen Reinigungshinweise! (siehe Kapitel 8.3)

● Bei einem durchgängigen Verbleib des Absauggerätes bei

einem Patienten sollte aus hygienischen Gründen das Gerät und Zubehör gereinigt und desinfiziert werden. Siehe hierzu die einzelnen Reinigungshinweise. (siehe Kapitel 8.3)

8.1.1 Bakterienﬁ lter

● Grundsätzlich muss bei einem Patientenwechsel der DDS-Bak-

terienﬁ lter aus hygienischen Gründen gewechselt werden.

● Liegt kein Patientenwechsel vor, empfehlen wir einen Wechsel

spätestens alle 14 Tage.

● Achten Sie darauf, immer eine ausreichende Anzahl an Ersatz-

ﬁ ltern vorzuhalten. REF 340.0054.0 (10 Stück),

REF 340.0054.1 (50 Stück), REF 340.0054.2 (100 Stück)

8.1.2 Absaugschlauch und Schlauchverbinder

● Grundsätzlich müssen bei einem Patientenwechsel der Ab-

saugschlauch und der Schlauchverbinder mit einem auf Seite

14 empfohlenen Instrumentendesinfektionsmittel desinﬁ ziert

werden. Bitte beachten Sie, dass die Teile zuvor mit klarem Wasser mind. 10 Sekunden abgespült werden sollten, um eine bessere Reinigungswirkung zu erzielen. Der Absaugschlauch kann 4 min bei 134°C autoklaviert werden.

Die jeweiligen Gebrauchsanweisungen der Desinfektionsmittel

beachten!

8.0 Reinigung / Desinfektion / Sterilisation

8.1.3 Fingertip

● Grundsätzlich muss der Fingertip bei jedem Pati-

entenwechsel gewechselt werden.

● Liegt kein Patientenwechsel vor empfehlen wir

den Fingertip aus hygienischen Gründen täglich zu tauschen.

8.1.4 Sekretbehälter

● Grundsätzlich muss bei einem Patientenwechsel

der Sekretbehälter mit einem auf Seite 14 empfoh-

lenen Instrumentendesinfektionsmittel desinﬁ ziert

werden. Bitte beachten Sie, dass der Sekretbehälter zuvor entleert und mit klarem Wasser abgespült werden sollte, um eine bessere Reinigung zu gewährleisten.

Die jeweiligen Gebrauchsanweisungen der Desin-

fektionsmittel beachten!

● Liegt kein Patientenwechsel vor empfehlen wir den

Sekretbehälter einmal täglich wie oben beschrieben

zu desinﬁ zieren.

● Aus hygienischen Gründen empfehlen wir nach

jedem Absaugvorgang den Absaugbehälter zu

entleeren und mit klarem Wasser zu spülen.

 Hinweise zur Entnahme des Behälters ﬁ nden Sie

unter Kapitel 5.2 Bedienung auf Seite 9.

● Liegt kein Patientenwechsel vor, empfehlen wir

einen Wechsel alle 4 Wochen.

● Zusätzlich wird empfohlen nach jedem Absaug-

vorgang den Schlauch sowie den Schlauchverbinder mit klarem Wasser zu spülen und mind. einmal pro Tag wie oben beschrieben zu

desinﬁ zieren.

8.1.5 Behälterdeckel

● Grundsätzlich muss bei einem Patientenwechsel der

Behälterdeckel mit einem auf Seite 14 empfohlenen

Instrumentendesinfektionsmittel desinﬁ ziert werden. Bitte achten Sie darauf, dass der Bakterienﬁ lter zuvor

aus dem Behälterdeckel entfernt und der Behälterdeckel in seine Einzelteile (Deckel, Schwimmerkugel und Schlauchverbinder) zerlegt wurde.

Um eine bessere Reinigungswirkung zu erzielen spü-

len sie zuvor mind. 10 Sekunden die Einzelteile unter klarem Wasser ab.

Anschließend desinﬁ zieren Sie die Einzelteile.

Bild 17.

o Grundsätzlich muss bei einem Patientenwechsel

die gesamte Ober äche der Schlauch-

aufwicklung, des Gerätewagens und der Geräte- halterung mit einem feuchten (niemals nassen) Tuch gereinigt und anschließend mit einem auf Seite 14

aufgeführten Ober ächendesinfektionsmittel desinﬁ ziert werden.

o Liegt kein Patientenwechsel vor, sollte die

Geräteober äche bei Verschmutzung, jedoch mind.

einmal die Woche, mit einem feuchten (niemals nassen) Tuch gereinigt und anschließend mit

einem auf Seite 14 aufgeführten Ober ächen-

desinfektionsmittel desinﬁ ziert werden.

8.2 Übersaugung

Wann ist ein Absauggerät übersaugt? Ein Absauggerät gilt dann als übersaugt, wenn Absauggut in das Innere des Gerätes eingesaugt wurde.

Wie erkenne ich eine Übersaugung?

Die neuen Geräte ATMOS C 161, ATMOS C 261 und ATMOS C 161 Battery besitzen an der Unterseite eine Kondensatfalle. Zur Sichtkontrolle entfernen Sie die Abdeckkappe. Sind in der Kondensatfalle Feuchtigkeit oder Verschmutzungen sichtbar, wurde das Absauggerät übersaugt. Generell ist eine verminderte Saugleistung ein Indiz für ein möglicherweise übersaugtes Gerät. Im Falle der Übersaugung muss das

Absauggerät durch den Hersteller oder einen zertiﬁ -

zierten ATMOS Partner wieder aufbereitet werden. Ein übersaugtes Absauggerät ist sowohl für den Patienten

als auch für den P egenden ein Risiko. Aus diesem Grund

empfehlen wir eine regelmäßige Kontrolle der Kondensatfalle.

8.3 Reinigungshinweise

Bei Patienten wechsel

Ohne Patientenwechsel

bei Verschmutzung

nach Absaugvorgang

1x pro Tag

1x pro Woche

alle 14 Tage

alle 4 Wochen

Wechsel Bakterienﬁ lter X X X

Spülen des Absaugschlauches X X

Desinﬁ zieren/autoklavieren des

Absaugschlauches

X X

Wechsel des Absaugschlauches X

Wechsel Fingertip X X

Entleerung des Sekretbehälters X X

Spülen des Sekretbehälters X X

Desinﬁ zieren des Sekretbehälters X X

Spülen der Behälterdeckelteile X X

Desinﬁ zieren der Behälterdeckel-

teile

X X

Reinigung der Geräteober äche X X X

Wischdesinfektion der Geräteober-

 äche

X X X

8.0 Reinigung / Desinfektion / Sterilisation

Die jeweiligen Gebrauchsanweisungen der Desin-

fektionsmittel beachten

 Verwenden Sie bei dem gesamten Vorgang immer

Einweghandschuhe, um Infektionen vorzubeugen.

 Hinweise zur Entnahme des Sekretbehälterdeckels

ﬁ nden Sie unter Kapitel 5.2 auf Seite 9

● Liegt kein Patientenwechsel vor, empfehlen wir den

Behälterdeckel und seine Einzelteile nach jedem

Absaugvorgang gründlich unter klarem Wasser zu spülen.

Achtung, Bakterienﬁ lter zuvor entfernen!

8.1.6 Geräteoberﬂ äche

● Grundsätzlich muss bei einem Patientenwechsel

die gesamte Geräteober äche mit einem feuchten

(niemals nassen) Tuch gereinigt und mit einem auf

Seite 14 aufgeführten Ober ächendesinfektionsmittel desinﬁ ziert werden.

● Liegt kein Patientenwechsel vor, sollte die Geräteo-

ber äche bei Verschmutzung, jedoch mind. einmal

die Woche mit einem feuchten (niemals nassen) Tuch gereinigt und anschließend mit einem auf Seite

14 aufgeführten Ober ächendesinfektionsmittel desinﬁ ziert werden.

 Manche Desinfektionsmittel können zu Verfärbung

des Materials führen, welche keinen Ein uss auf die

Funktionalität des Gerätes haben.

 Achten Sie darauf, dass das Gerät zuvor vom Netz

getrennt wurde!

 Das Gerät darf niemals autoklaviert, unter  ie-

ßendem Wasser abgespült oder in Flüssigkeiten eingelegt werden!

8.1.7 Zubehör (nicht im Lieferumfang)

● Spülbehälter (313.0008.0)

o Grundsätzlich muss bei einem Patientenwechsel

der Spülbehälter mit einem auf Seite 14 empfohlenen Instrumentendesinfektionsmittel

desinﬁ ziert werden. Bitte beachten Sie, dass der

Spülbehälter zuvor entleert und mit klarem Wasser abgespült werden sollte, um eine bessere Reinigung zu gewährleisten.

Die jeweiligen Gebrauchsanweisungen der

Desinfektionsmittel beachten!

o Liegt kein Patientenwechsel vor, empfehlen wir

den Spülbehälter einmal wöchentlich wie oben

beschrieben zu desinﬁ zieren.

● Schlauchaufwicklung (313.0007.0) /

Gerätewagen (320. 0070.0) / Gerätehalterung (313.0012.0)

8.4 Empfohlene Instrumentendesinfektionsmittel

Desinfektionsmittel Inhaltsstoffe (in 100 g) Hersteller

GIGASEPT FF Bernsteinsäuredialdehyd 11,0 g Schülke & Mayr, Norderstedt

(Anwendungskonzentrat) Dimethoxytetrahydrofuran 3,0 g

Korrosionsschutzkomponenten nichtionische Tenside und Duftstoffe

Sekusept PLUS

Glucoprotamin 25,0 g Ecolab, Düsseldorf / nicht für Spülbehälter

(Anwendungskonzentrat) nicht ionische Tenside

Lösungsmittel, Komplexbildner

8.5 Empfohlene

Oberﬂ ächendesinfektionsmittel

Desinfektionsmittel Inhaltsstoffe (in 100 g) Hersteller

ATMOS Green & Clean SK Alkyldimethylbenzylammoniumchlorid < 1 g Metasys, Rum (Österreich) (Anwendungslösung) Dialkyldimehtylammoniumchlorid < 1 g Alkyldimethylethylbenzylammoniumchlorid < 1 g

Dismozon pur Magnesium peroxyphthalat Bode Chemie, Hamburg (Anwendungslösung) Hexahydrat 80 g

Kohrsolin FF Glutaral 5 g Bode Chemie, Hamburg (Anwendungslösung) Benzyl-C12-C18-alkyldimethyl- 3 g ammoniumchlorid Didecyldimethylammoniumchlorid 3 g

Mikrozid sensitive wipes Quaternäre Ammoniumverbindungen 0,26 g Schülke & Mayr, Norderstedt

Perform Pentakalium bis(peroxymonosulfat)- Schülke & Mayr, Norderstedt (Anwendungslösung) bis(sulfat) 45,0 g

Bacillol 30 Foam Ethanol 14 g Bode Chemie, Hamburg Propan-2-ol 10 g Propan-1-ol 6 g Alkylaminopropylglycin < 1 g

Mikrobac forte Benzyl-C12-C18-alkyldimethyl- 19,9 g Bode Chemie, Hamburg ammoniumchlorid N-(3-Aminopropyl)-N-dodecylpropan 1,3-diamin

Werden aldehydhaltige und aminhaltige Desinfektionsmittel am selben Objekt verwendet, kann dies zu Verfärbungen führen.

8.0 Reinigung

Reinigungs- und Pﬂ egeplan für

ATMOS A 161 / A 261 / C 161 / C 261 Aspirator

Startdatum: Gerätebezeichnung: Seriennummer:

* Nicht wechseln bei Ersteinsatz, Verwendung eines Neugerätes bzw. technisch sowie hygienisch einwandfreien Gerätes

Tag

Reinigung

Sekretbe-

hälter

Reinigung

Behälter-

deckel

Reinigung

Gehäuse

Austausch

Bakterienﬁ lter

Austausch

Fingertip

Austausch

Absaug-

schlauch 1,3m

Reinigung / Austausch durchgeführt

Name Unterschrift

wechseln* wechseln* wechseln*

wechseln

wechseln wechseln

wechseln

täglich, bzw. nach jedem Absaugvorgang

zu vermeiden. Die in der Tabelle angegebenen Intervalle sind unverbindliche Richtwerte. Je nach Nutzung können auch kürzere Intervalle nötig sein.

Bei Patientenwechsel sind grundsätzlich neue bzw. technisch einwandfreie Geräte einzusetzen. Sonst besteht akute Infektionsgefahr für den Patienten, Anwender und Dritte!

Wichtige Hinweise: Der Anwender hat sich vor Anwendung des Absaugge-

rätes von der Funktionsfähigkeit und dem Ordnungsgemäßen Zustand des Gerätes zu überzeugen und die Gebrauchsanweisung sowie die sonstigen beigefügten sicherheitsbezogenen Informationen und Instandhaltungshinweise zu beachten (nach §2 Abs.5 MedBetreibV). Zur Reinigung und Desinfektion sind nur die vom Hersteller empfohlenen Mittel zu verwenden. Für die Absaugung sind ausschließlich sterile Absaugkatheter zum Einmalge-

brauch zu benutzen, die vor jedem Absaugvorgang auszutauschen sind. Bei

der Anwendung ist auf strengste Hygiene (z.B. Desinfektion der Hände, Ein-

malhandschuhe) zu achten. Nach jedem Gebrauch sind Sekretbehälter und

Absaugschlauch gründlich mit Leitungswasser zu spülen. Bei der Aufbewahrung des Gerätes ist dessen Verschmutzung und eine Kontamination anderer

ATMOS MedizinTechnik GmbH & Co. KG

Ludwig-Kegel-Straße 16 / 79853 Lenzkirch / Germany Telefon: +49 7653 689-0 / Fax: +49 7653 689-292 www.atmosmed.de / E-Mail: atmos@atmosmed.de

Wichtige Hinweise

Allgemeine Hinweise

Der Umgang mit dem Absauggerät entscheidet in hohem Maße über dessen Zuverlässigkeit und Sicherheit. Diese Hygienemaßnahmen sind notwendige Maßnahmen zum Schutz von Patienten und Anwendern und zur Erhaltung der Funktionssicherheit des Absauggerätes.

Bei einem Patientenwechsel ersetzen sie nicht eine Wieder-

aufbereitung beim Hersteller, durch einen zertiﬁ zierten ATMOS

Partner oder einen durch eine von ATMOS autorisierter Fachkraft gemäß MPBetreibV, MPG und BV-Med-Leitlinie.

Dieser Reinigungs- und P egeplan, sowie diese Hinweise resultieren aus langjährigen Erfahrungen. In Abhängigkeit von der Anwendung

und der Erfahrungen der Anwender können kürzere Zyklen notwendig sein.

Entsprechend dieses Reinigungs- und P egeplanes sind folgende

Verbrauchsmaterialien zu wechseln:

Absaugkatheter 50cm Länge 100 Stck.

 Grundsätzlich ist das Gerät zur Reinigung vom Netz zu trennen!  Die Hinweise in der Gebrauchsanleitung, besonders bezüglich der

empfohlenen Mittel sind einzuhalten.

Reinigung des Sekretbehälters

Den Sekretbehälter nach jedem Absaugvorgang ausschütten und

kräftig mit warmem Wasser, besser unter Zusatz von Haushaltsspülmittel reinigen. Hartnäckige Verschmutzungen lassen sich mit einer handelsüblichen Flaschenbürste entfernen

Reinigung des Behälterdeckels

Vor der Reinigung ist unbedingt der Bakterienﬁ lter zu entfernen. Be-

nutzen Sie hierfür Einmalhandschuhe oder eine Pinzette. Der Behäl-

terdeckel ist nach jedem Absaugvorgang zu demontieren und gründ-

lich abzuspülen. Vor der Wiederverwendung muss der Deckel absolut trocken sein. Beim Zusammenbau ist auf die Funktion der Überlaufsicherung zu achten.

Bakterienﬁ lter

Der Bakterienﬁ lter verhindert das Eindringen von Mikroorganismen

und Sekreten in das Gerät bzw. das Ausblasen aus dem Gerät und dient somit dem Schutz der Anwender und des Gerätes. Aus hygienischen Gründen wird ein Wechsel mindestens alle 2 Wochen empfohlen. Bei starker Verschmutzung ist der Filter sofort zu wechseln.

Um die Nutzungsdauer des Bakterienﬁ lters zu erhöhen, empﬁ ehlt es

sich, den Sekretbehälter nur bis etwa zur Hälfte zu füllen. Verwenden

Sie stets den original ATMOS Bakterienﬁ lter.

 Das Absauggerät darf ohne Bakterienﬁ lter nicht betrieben

werden.

Schlauchverbinder / Fingertip

Der Fingertip verbindet den Saugschlauch mit dem Absaugkatheter. Da der Fingertip ständig mit Sekret in Berührung kommt und nur schwer zu reinigen ist, empfehlen wir den Wechsel täglich.

Absaugschlauch

Der Absaugschlauch leitet das Sekret aus dem Absaugkatheter in den Sekretbehälter. Um ein Eintrocknen von Sekreten zu verhindern, muß

nach jedem Absaugvorgang mit klarem Wasser durchgespült werden.

Dabei kann das Wasser mit Hilfe des Absauggerätes durch Fingertip und Saugschlauch in den Sekretbehälter gesaugt werden. Bitte be-

füllen Sie den Sekretbehälter nur bis etwa zur Hälfte. Durch häuﬁ ge

Reinigung und Desinfektion / Sterilisation kann sich der Saugschlauch verfärben und das Material verspröden. Deshalb sollte er mindestens einmal monatlich gewechselt werden.

Gerätereinigung

Bei Verschmutzung, jedoch mindestens wöchentlich ist das Gehäuse

mit einem feuchten (niemals nassen) Tuch abzuwischen. Mindestens

wöchentlich ist eine Ober ächendesinfektion durchzuführen.

 Niemals das Gerät unter  ießendem Wasser abspülen oder in

Flüssigkeit eintauchen.

Reinigung / Desinfektion

Zur Verbesserung der Reinigungswirkung kann dem warmen Spülwasser handelsübliches Geschirrspülmittel zugegeben werden. Bei starker Verschmutzung sollten die Teile längere Zeit im Spülwasser eingeweicht werden. Hartnäckige Verschmutzungen sind mit einer weichen Bürste oder einem weichen Lappen zu entfernen. Zur Desinfektion können Behälter, Fingertip und Schläuche nach der Reinigung mit einem Desinfektionsmittel (siehe Bedienungsanleitung) behandelt werden.

000.0294.0 weiß Ø 4mm

000.0295.0 grün Ø 4,7 mm

000.0296.0 orange Ø 5.3

Bakterienﬁ lter 2 St.

Fingertip 10 St.

Saugschlauch 1,30 m 1 St.

Schwimmerkugel

ATMOS MedizinTechnik GmbH & Co. KG

Ludwig-Kegel-Straße 16 / D-79853 Lenzkirch Telefon: +49 (0)7653-689-0 / Fax: +49(0)7653-689-292 www.atmosmed.de / e-mail: atmos@atmosmed.de

9.2 Aufbereitung

9.0 Wartung

9.1 Grundsätzliche Hinweise

● Führen Sie vor jeder Anwendung eine Sichtkontrolle des

Gerätes einschließlich Schläuche, Sekretbehälter und Geräteanschlussleitung durch. Beschädigte Leitungen

sofort ersetzen!

● Die Wartung bzw. das Öffnen und die Reparatur des Ge-

rätes darf nur von der Firma ATMOS oder von einer durch ATMOS autorisierten Fachkraft durchgeführt werden. Hierbei sind technische und hygienische Schutzmaßnahmen, die Sicherheitshinweise sowie die Serviceanleitung für den ATMOS A / C 161 / 261 Aspirator zu beachten.

● Dieses Gerät kann zur Reparatur direkt oder über den

Händler, von dem Sie das Gerät bezogen haben, an ATMOS zurückgeschickt werden.

● Vor dem Einsenden des Gerätes sind alle Sekretbehäl-

ter- und Schlauchteile zu reinigen und anschließend zu

desinﬁ zieren. Das Gerät selbst ist einer Ober ächendes-

infektion zu unterziehen.

● ATMOS garantiert weder eine fehlerfreie Funktion noch

haftet ATMOS für Personen- und Sachschäden, wenn

• keine Original-ATMOS-Teile verwendet werden,

• die Verwendungshinweise dieser Gebrauchsan-

weisung missachtet werden,

• Montage, Neueinstellungen, Änderungen, Erwei-

terungen und Reparaturen durch nicht von ATMOS autorisierte Fachkraft durchgeführt werden.

● Es bestehen keine Gewährleistungsansprüche bei Schä-

den oder Fehlfunktionen, die durch die Verwendung von Fremdzubehör oder Fremdverbrauchsmaterial entstanden sind.

● Vor der Weitergabe des ATMOS A / C 161 Aspirator muss

das Gerät zum Schutz des Anwenders in einen technisch und hygienisch einwandfreien Zustand gebracht werden. Eine solche Aufbereitung darf nur durch die Firma ATMOS oder von einer durch ATMOS autorisierten Fachkraft, gemäß MPBetreibV, MPG und BV-Med-Leitlinie aufbereitet werden.

● Es sind die für den jeweiligen Einsatzbereich geltenden

Vorschriften und Anweisungen zu beachten.

Der Umgang mit dem Absauggerät entscheidet in hohem Maße über dessen Zuverlässigkeit und Sicherheit. Die in den vorangegangenen Kapiteln beschriebenen Hygienemaßnahmen sind zum Schutz von Patienten und Anwendern und zur Erhaltung der Funktionssicherheit des Absauggerätes notwendig.

Sie ersetzen nicht eine Wiederaufbereitung durch den

Hersteller oder ein zertiﬁ zierten ATMOS Partner bei

einem Patientenwechsel. Vor der Weitergabe an einen neuen Patienten/Anwender muss das Abauggerät zum Schutz des Patienten/

Anwenders durch ATMOS oder einem zertiﬁ zierten

ATMOS Partner, gemäß MPBetreibV, aufgearbeitet werden.

Gilt nur für ATMOS C 161 / C 261 Aspirator

Wie erkennt man ein kontaminiertes Absauggerät?

Führen Sie eine Sichtkontrolle an der Kondensatfalle (gerätseitig) (Bild ) durch. Hierzu müssen Sie die Abdeckkappe entfernen. Ist die Kondensatfalle feucht oder verschmutzt wurde das Gerät durch Manipulation übersaugt und ist kontaminiert.

Trifft dieser Punkte zu, muss das Absauggerät

durch ATMOS oder einem zertiﬁ zierten ATMOS Partner

repariert werden.

Bestehen über den oben genannten Punkt dennoch Bedenken bzgl. des hygienischen Zustands des Gerätes, senden Sie bitte dieses Gerät zur Inspektion an ATMOS

oder einen zertiﬁ zierten ATMOS Partner.

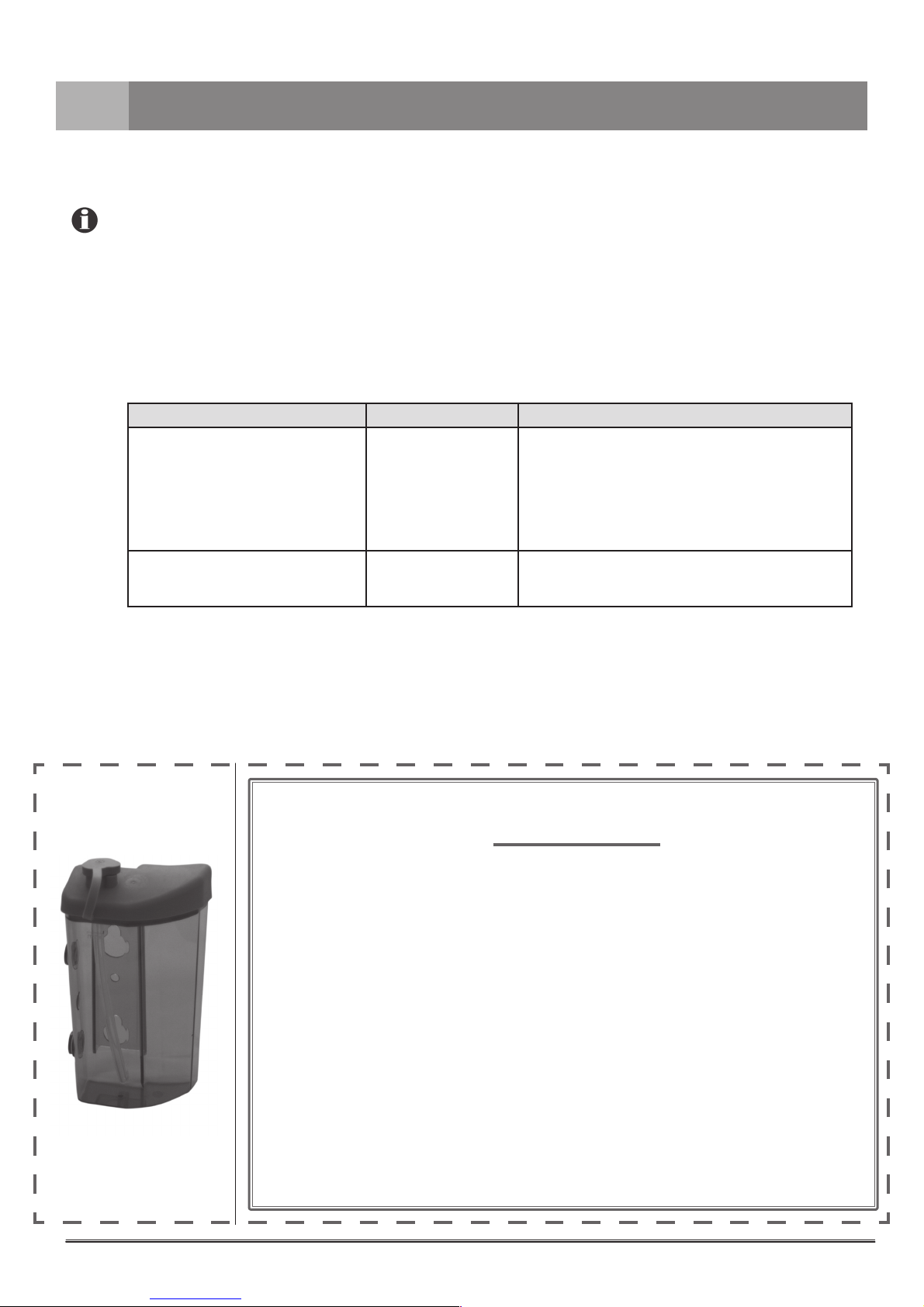

Kondensatfalle zur schnellen Sichtkontrolle einer eventuellen Kontamination


10.0 Behebung von Funktionsstörungen

Der ATMOS A / C 161 / 261 Aspirator wurde im Werk einer eingehenden Güteprüfung unterzogen. Sollte dennoch einmal eine Störung auftreten, können Sie sie möglicherweise selbst beheben, wenn Sie folgende Hinweise beachten.

Fehlersymptom mögliche Ursache Abhilfe

● Gerät läuft nicht an

– Netzstecker sitzt schlecht – Anschluss an Steckdose überprüfen

– keine Netzspannung – Haussicherung überprüfen

– Sitz des Netzsteckers am Gerät prüfen

● Zu wenig Leistung

– Undichte Stellen in der Schlauchleitung oder im Sekretbehälterdeckel

– Saugdeckel u. Schlauchleitung auf festen Sitz überprüfen.

– DDS-Bakterienﬁ lter ist verblockt

(Vakuummeter zeigt Vakuum an)

– DDS-Bakterienﬁ lter wechseln

● 1. Geringes oder

kein Vakuum wird angezeigt

– 1.1 DDS-Bakterienﬁ lter fehlt

– 1.2 undichte Stelle in den Schlauchleitungen oder am Saugdeckel

– DDS-Bakterienﬁ lter einsetzen

– Saugdeckel und Schlauchleitung auf festen Sitz überprüfen

– Filter noch einmal fest auf den Anschlussstutzen aufsetzen

– Einbaulage des Saugdeckels überprüfen

● 2. Hohes Vakuum

wird angezeigt

– 1.3 Sekret oder Blut wurde durch Manipulation eingesaugt und die Ventilplättchen des Aggregats sind verklebt

– 2.1 DDS-Bakterienﬁ lter ist verblockt

– 2.2 Der Schwimmer der Überlaufsicherung verschließt den Saugdeckeleinlass

–

In diesem Fall muss das Gerät zur

Reparatur eingeschickt werden

– DDS-Bakterienﬁ lter wechseln

– Saugdeckeleinlass überprüfen; ggf. Behälter entleeren, Überlaufsicherung reinigen und Schwimmerkugel auf freie Beweglichkeit überprüfen

DDS-Bakterienlter / Übersaugschutz

Schlauchverbinder, (Fingertip)

Absaugkatheter

Plak-Vac

-Zahnbürste

Gerätewagen auf 4 Laufrollen

Sekretbehälterdeckel (inkl. Ersatz-DDS Filter)

Grad. Sekretbehälter 1 l

Schlauchaufwicklung für Absaugschläuche

Separates Spülbehälter-Set

Korb für Katheter

Gerätehalterung

11.0 Zubehör, Verbrauchsmaterialien, Ersatzteile

REF

11.1 Zubehör ATMOS A / C 161 / 261 Aspirator

Grad. Sekretbehälter 1 l, PSU

313.0015.0

Sekretbehälterdeckel (inkl. 1 Ersatz-DDS Filter)

313.0006.0

Schlauchverbinder

000.0836.0

Schlauchaufwicklung für Absaugschläuche

313.0007.0

Separates Spülbehälter-Set

(inkl. Verschlussdeckel und Halterung)

313.0008.0

Receptal®-Außenbehälter 1 l

312.0464.0

Halterung für Receptal®-Außenbehälter 1 l

313.0009.0

Medi-Vac®-Außenbehälter 1 l

312.0473.0

Halterung für Medi-Vac®-Außenbehälter 1 l

313.0010.0

Gerätewagen auf 4 Laufrollen, Selbstmontage

320.0070.2

Tragetasche

Mit praktischen Staufächern für Verbrauchsmaterial

313.0011.0

Gerätehalterung mit drehbarer Universal-Klaue zur

Befestigung des Gerätes an Normschienen, Stativen, Patientenbetten und Rollstühlen etc.

313.0012.0

Korb für Katheter, L = 340 mm

444.0140.0

Korb mit Normschienen-Klaue

320.0075.0

Netzanschlussleitung 3-adrig

008.0866.0

11. 2 Verbrauchsmaterialien ATMOS A / C 161 / 261 Aspirator

DDS-Bakterienfilter/Übersaugschutz,

10 St., 50 St., 100 St., hydrophob, Einmalartikel, nicht autoklavierbar; Wechsel: Einmal pro Patient, bei gleichem Patient: alle 10 Tage

340.0054.0

Saugschlauch, Silikon, Ø 6 mm, L = 1,30 m, (134°C);

Wechsel: nach 20 x autoklavieren, alle 4 Wochen

000.0013.0

Saugschlauch, Einmalartikel Ø 6 mm, L = 1,30 m, mit inte-

griertem Trichter und Fingertip steril, nicht autoklavierbar, 10 Stück; Wechsel: einmal pro Patient

006.0057.0

Schlauchverbinder, (Fingertip), steril, nicht autoklavierbar,

Preis für 10 St.; Wechsel: einmal pro Patient, bei gleichem Patient: alle 2-3 Tage

000.0347.0

Schlauchverbinder, (Fingertip), steril, nicht autoklavierbar,

Preis für 100 St.; Wechsel: einmal pro Patient, bei gleichem Patient: alle 2-3 Tage

000.0347.1

Absaugkatheter, Größe: CH 12,

steril, nicht autoklavierbar, 100 St. (weiß Ø 4 mm) gerade, Zentralöffnung, 2 kleine seitliche Öffnungen, L = 50 cm, Sauganschluss Ø 6 mm; Wechsel: nach jeder Anwendung HM-Nr.: 01.99.01.0012, PZN: 4582789

000.0294.0

Absaugkatheter, Größe: CH 14,

steril, nicht autoklavierbar, 100 St. (grün Ø 4,7 mm) wie CH 12; HM-Nr.: 01.99.01.0012, PZN: 4582789

000.0295.0

Absaugkatheter, Größe: CH 16,

steril, nicht autoklavierbar, 100 St., (orange Ø 5,3 mm) wie CH 12; HM-Nr.: 01.99.01.0012, PZN: 4582789

000.0296.0

Receptal®-Beutel 1 l, 50 St.; nicht autoklavierbar,

Wechsel: einmal pro Patient

312.0463.0

Medi-Vac®-Innenbehälter 1 l, 50 St.; nicht autoklavierbar,

Wechsel: einmal pro Patient,

312.0474.0

Plak-VacTM-Zahnbürste mit Absaugvorrichtung

nicht autoklavierbar, Wechsel: einmal pro Patient, bei gleichem Patient: alle 4 Wochen

000.0821.0

11.0 Zubehör, Verbrauchsmaterialien, Ersatzteile

11.3 Ersatzteile

REF

Schiebeblende (für ATMOS C 161 / 261 Aspirator)

999.1996.0

Gummifüße

000.0018.0

Kugel Überlaufschutz

000.0839.0

Verschlussstopfen für Kondensatfalle

000.0824.0

Stand der Technischen Daten: 04.07.2011

ATMOS A / C 161 Apirator ATMOS A / C 261 Apirator

Aggregat-Saugleistung 16 ± 2 l/min 26 ± 2 l/min

max. Vakuum bei NN -80 kPa* ± 2 kPa -78 kPa* ± 2 kPa

Vakuumanzeige

(nur bei ATMOS C 161 / 261 Aspirator) -1...0 bar (± 25 mbar) (mm Hg; kPa)*

Nebenluftregulierung

(nur bei ATMOS C 161 / 261 Aspirator) mechanisches Regulierventil

Nebenluftregulierung

(nur bei ATMOS A 161 / 261 Aspirator)

Drei-Stufen-Regler

-25 kPa*, -55 kPa*, -75 kPa*. * abhängig vom Tagesluftdruck und Umgebungsbedingungen.

Sekretbehälter 1l DDS-Sekretbehälter, 1l Receptal

-Behältersystem oder 1l

Medi-Vac-Behältersystem

Saugschlauch ø 6 mm, 1,30 m lang

Spannung 230 V~ (+/-10%) 50/60 Hz

Sonderspannung: 100 V ~ (+/-10%) 50/60 Hz 115 V ~ (+/-10%) 60 Hz 127 V ~ (+/-10%) 60 Hz

Stromaufnahme (max.) ca. 0,85 A (230 V~)

ca. 2,0 A (100 V~) ca. 2,4 A (115 V~) ca. 1,6 A (127 V~)

ca. 0,46 A (230 V~)

ca. 0,72 A (100 V~) ca. 0,75 A (115 V~) ca. 0,82 A (127 V~)

Leistungsaufnahme ca. 170 VA (230 V~)

ca. 200 VA (100 V~) ca. 275 VA (115 V~) ca. 200 VA (127 V~)

ca. 105 VA (230 V~)

ca. 72 VA (100 V~) ca. 86 VA (115 V~) ca. 105 VA (127 V~)

Netzkabel 2 m

Betriebsdauer Aussetzbetrieb ca. 45 min. bei 230 V~, 50 Hz, 20°C

Abkühlung: ca. 60 min., je nach Umgebungstemperatur

(Aussetzbetrieb mind. 5 min. bei 10% höherer Nennspannung, 60 Hz, 35°C Umgebungstemperatur, 20 min Pause)

Sicherung T 1,25 A/H (230 V~); T 3,15 A/H (100

- 127 V~)

T 1,25 A/H (100-230 V~)

Schutzleiterwiderstand Erdableitstrom Gehäuseableitstrom Patientenableitstrom

— — N.C. < 0,1 mA —

Wärmeabgabe 100 J/s

Geräuschpegel

(nur bei ATMOS C 161 / 261 Aspirator) 50,0 dB (A) @ 1m (nach ISO 7779)

Geräuschpegel

(nur bei ATMOS A 161 / 261 Aspirator) 53,0 dB (A) @ 1m (nach ISO 7779)

Umgebungsbedingungen Transport/Lagerung

Betrieb

-30...+50°C

5...90 % Luftfeuchte ohne Kondensation bei Luftdruck 700...1060 hPa

+10...+35°C

20...80 % Luftfeuchte ohne Kondensation bei Luftdruck 700...1060 hPa

Abmessungen HxBxT 250 x 255 x 180 mm

Gewicht 3,5 kg

Wiederkehrende Sicherheitstechnische Kontrollen (STK)

Atmos A161, A261, C 161, C261 User manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
