ATLANTIS LAND WebShare 241 User Manual [fr]

WebShare 241

ROUTER ADSL2+

A02-RA241

MANUEL D’INSTALLATION

A02-RA241_MF01

Where solutions begin

Company certified ISO 9001:2000

WEBSHARE 241

Copyright Copyright. 2002 est la propriété de cette société. Tout droits réservés. Sont interdites, la reproduction, la transmission, la transcription, la mémorisation dans un système de sauvegarde où la traduction dans une autre langue ou en langage informatique quels qu’ils soient, de la présente publication, sous quelque forme que ce soit ou quelque en soit le moyen, électronique, mécanique, magnétique, optique, chimique, manuel ou de tout autre

genre, sans avoir obtenu préalablement l’autorisation de notre entreprise.

Non-responsabilité La présente entreprise n’admet ni requêtes ni de garantie, explicites ou implicites, au sujet du contenu et de manière spécifique exclue la possibilité de garantie, communicabilité ou adaptabilité pour des finalités particulières. Le logiciel décrit dans le présent manuel est vendu ou concédé en licence “tel quel”. Si les programmes devaient présenter des problèmes après l’achat, l’acquéreur (et non pas la présente entreprise, son distributeur ou concessionnaire) est tenu de prendre en charge tous les coûts de manutention ainsi que les coûts dus à des dommages accidentels ou des conséquences dérivants d’un défaut du logiciel. La présente entreprise se réserve en outre le droit de revoir le contenu de cette publication et d’y apporter des modifications de temps en temps, sans obligation d’informer les utilisateurs de ces changements. Nous avons fait tout notre possible afin d’éviter la présence d’erreurs dans le texte, les images, les tableaux présents dans ce manuel et dans le Cd-Rom. Cependant, nous ne pouvons pas garantir l’absence totale d’erreurs et/ou d’omissions, nous vous remercions donc de nous les signaler et vous prions de nous en excuser. Enfin, nous ne pouvons être tenus pour responsables dans quelque perte que ce soit, dommage ou incompréhension à la suite directe ou indirecte de l’utilisation de notre manuel, le logiciel Cd-Rom et/ou disque dur. Toutes les marques ou noms de produits mentionnés dans le présent manuel sont des marques commerciales et/ou brevetées par leurs propriétaires respectifs.

Marquage CE

Cet appareil, qui appartient à la Classe B peut causer des interférences radio, dans ce cas nous vous invitons à prendre les contre-mesures appropriées.

FCC Cet appareil est conforme à la quinzième partie des Règles de la FCC (Class B). Son fonctionnement est soumis à deux conditions :

• Il ne doit pas provoquer d’interférences gênantes.

• Il ne doit pas subir d’interférences, et notamment pas d’interférences susceptibles d’entraîner un fonctionnement anormal. Ces limites sont étudiées de manière à assurer une protection correcte contre les interférences gênantes en zone résidentielle. Cet équipement produit, utilise et peut émettre de l’énergie en fréquences radio. S’il n’est pas installé et utilisé conformément aux instructions, il peut provoquer des perturbations des communications radio. L’absence de perturbations ne peut cependant pas être garantie pour une configuration donnée. Si l’appareil perturbe la réception de la radio ou de la télévision (ce qui peut être déterminé en l’éteignant puis en le remettant sous tension), l’utilisateur peut prendre les mesures suivantes pour corriger ces interférences :

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la distance entre le récepteur et l’équipement.

• Brancher l’équipement dans une prise située sur un circuit différent de celui auquel le récepteur est connecté.

WEBSHARE 241

• Demander conseil au revendeur ou à un technicien radio-télévision expérimenté.

WEBSHARE 241

SOMMAIRE

CHAPITRE 1..............................................1

1.1 CARACTERISTIQUES PRINCIPALES.................................................................................................1

1.2 DANS LA BOITE ...............................................................................................................................2

1.3 PRINCIPALES CARACTERISTIQUES TECHNIQUES...........................................................................2

1.4 CABLAGE ........................................................................................................................................2

CHAPITRE 2..............................................2

2.1 PRECAUTIONS GENERALES POUR L'USAGE DU ROUTEUR.............................................................2

2.2 FACE AVANT....................................................................................................................................3

2.3 FACE ARRIERE ................................................................................................................................4

2.4 CABLAGE ........................................................................................................................................4

CHAPITRE 3..............................................6

3.1 AVANT DE COMMENCER.................................................................................................................6

3.2 CONFIGURATION DU TCP/IP..........................................................................................................6

Configuration sous Windows 95/98/ME .....................................................................................6

Configuration sous Windows NT4.0............................................................................................8

Configuration sous Windows 2000.............................................................................................9

Configuration sous Windows XP.............................................................................................10

3.3 VERIFICATION...............................................................................................................................13

3.4 CONFIGURATION INITIALE.............................................................................................................13

3.4.1 Mot de Passe et Login.......................................................................................................13

3.4.2 Ports LAN et WAN .............................................................................................................14

3.5 FAI................................................................................................................................................14

3.6 CONFIGURATION AVEC LE NAVIGATEUR......................................................................................14

3.6.1 STATUT (STATUS)...........................................................................................................15

3.6.1.1 Table ARP.................................................................................................................. 15

3.6.1.2 Table de Routage..................................................................................................... 16

3.6.1.3 Table DHCP............................................................................................................... 17

3.6.1.4 Evénement Système ............................................................................................... 17

3.6.1.5 Evénements de Sécurité........................................................................................ 17

3.6.2 Guide d’installation rapide ................................................................................................19

3.6.3 CONFIGURATION .............................................................................................................21

3.6.3.1 LAN.............................................................................................................................. 21

3.6.3.1.1 Ethernet.................................................................................................................21

3.6.3.1.2 Serveur DHCP.....................................................................................................22

3.6.3.2 WAN ............................................................................................................................ 23

3.6.3.2.1 ISP .........................................................................................................................23

3.6.3.2.2 DNS.......................................................................................................................29

3.6.3.2.3 ADSL.....................................................................................................................29

3.6.3.3 SYSTEME (System) ................................................................................................. 30

3.6.3.3.1 Zone de temps (Time Zone) ..............................................................................30

3.6.3.3.2 Accès Distant (Remote Access) .......................................................................30

3.6.3.3.3 Mise à jour (Firmware Upgrade) .......................................................................31

WEBSHARE 241

3.6.3.3.4 Sauvegarde/Restauration (Backup / Restore)................................................31

3.6.3.3.5 Redémarrage (Restart).......................................................................................32

3.6.3.3.6 Gestion des utilisateurs (User Management) .................................................33

3.6.3.4 Pare Feu (Firewall) .................................................................................................. 35

3.6.3.4.1 Filtrage de paquets (Packet Filtering)..............................................................35

3.6.3.4.2 Filtrage par adresse Mac (Mac Filtering).........................................................42

3.6.3.4.3 Detection d’Intrusion (Intrusion Detection)......................................................44

3.6.3.4.4 Blocage d’adresse Wan (Block Wan Request) ..............................................44

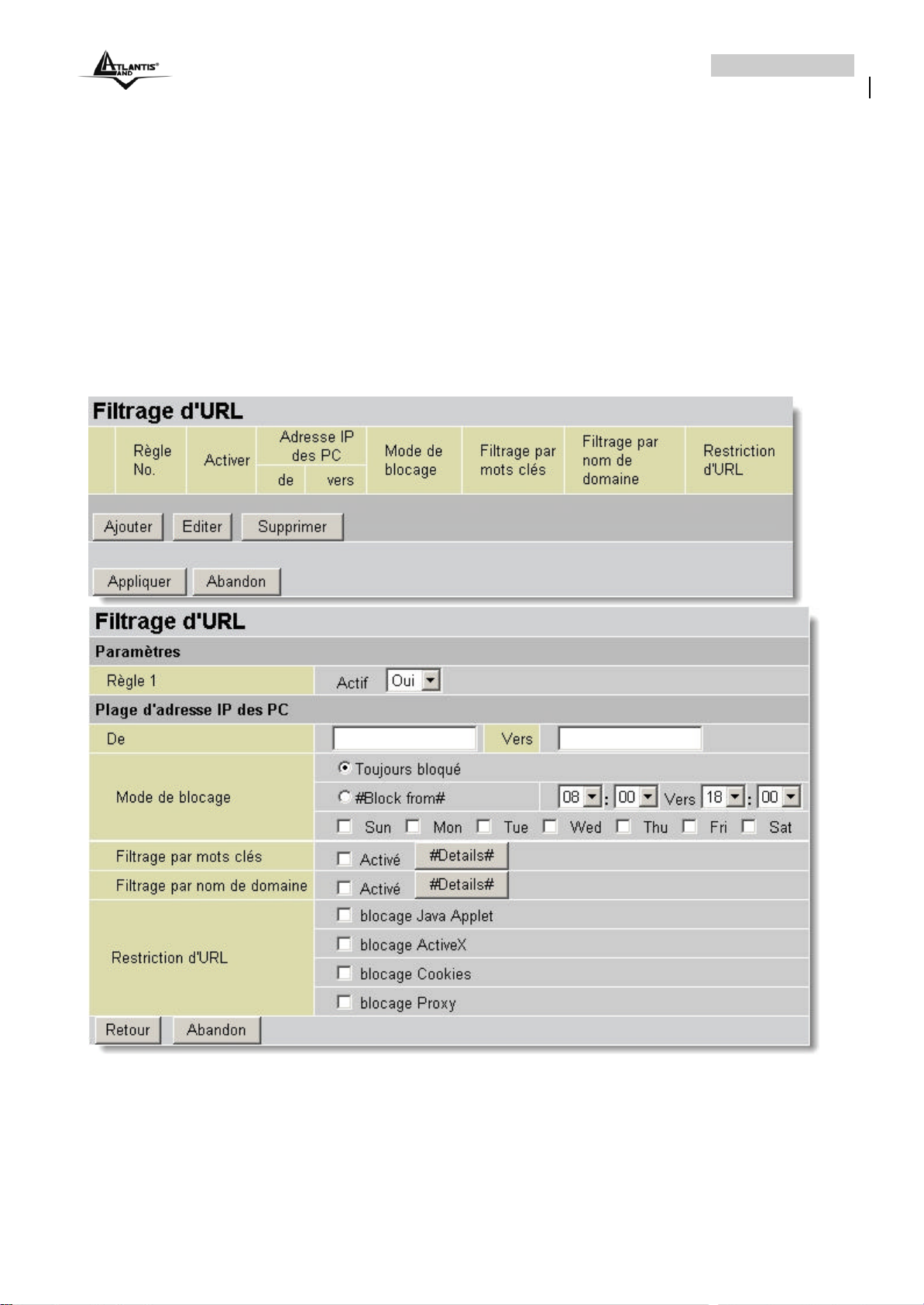

3.6.3.4.5 Filtrage par Url (URL Filtering)..........................................................................45

3.6.3.5 QoS.............................................................................................................................. 46

3.6.3.6 Serveur Virtuel.......................................................................................................... 58

3.6.3.7 Fonctions avancées................................................................................................ 60

3.6.3.7.1 Route Statique(Static Route).............................................................................60

3.6. 3.7.2 DNS Dynamique (Dynamic DNS)....................................................................61

3.6.3.7.3 Contrôle du Vlan (Contrôle VLAN)...................................................................62

3.6.3.7.4 Gestion du matériel (Device Management).....................................................62

3.6.3.7.5 IGMP .....................................................................................................................64

3.6.4 Sauvegarde en mémoire (Save Config to Flash)..........................................................65

CHAPITRE 4............................................66

PROBLEMES AU DEMARRAGE DU ADSL ROUTER..............................................................................66

MOT DE PASSE?..................................................................................................................................66

IMPOSSIBLE D’ENTRER DANS LE ROUTER PAR LE WEB....................................................................67

PROBLEMES AVEC L’INTERFACE LAN................................................................................................67

PROBLEMES AVEC L’INTERFACE WAN...............................................................................................67

PROBLEMES DE CONNEXION A UN NOEUD DISTANT OU A UN FAI....................................................68

CONFLITS D’ADRESSES IP..................................................................................................................68

LE ROUTER NE PEUT PAS SE POSITIONNER?.....................................................................................69

QU’EST CE QUE LE NAT?...................................................................................................................69

PAQUETS IP........................................................................................................................................70

UNE APPLICATION INTERNET NE FONCTIONNE PAS CORRECTEMENT ................................................70

POURQUOI MEME AVEC LE SERVEUR VIRTUEL DES APPLICATIONS NE MARCHENT PAS?.................71

POURQUOI MEME AVEC LE DMZ DES APPLICATIONS NE MARCHENT PAS?.......................................71

RFC 1483 BRIDGE AVEC MAC OS 9................................................................................................71

RFC 1483 BRIDGE AVEC MAC OS X...............................................................................................72

RFC 1483 BRIDGE AVEC WINDOWS 95, 98, ME..............................................................................72

RFC 1483 BRIDGE AVEC WINDOWS 2000........................................................................................73

RFC 1483 BRIDGE AVEC LINUX.......................................................................................................73

LES PERFORMANCES DU ROUTER NE SONT PAS BONNES..................................................................73

QU’EST CE QUE LE RELAIS DHCP ? ..................................................................................................74

QU’EST CE QUE C’EST LE TEMPS DE MISE AU REPOS?.......................................................................74

POURQUOI LE WEBSHARE 241 ROUTER ADSL2+ SE CONNECTE AUTOMATIQUEMENT A L’ISP?...74

QU’EST CE QU’UNE ATTAQUE DE DENI DE SERVICE?........................................................................75

QU’EST CE QU’UNE ATTAQUE DENIAL OF SERVICE?..........................................................................75

COMMENT EMPECHER A UN GROUPE D’UTILISATEURS DE SURFER SUR INTERNET?.........................76

QU’EST CE QUE LE DDNS?................................................................................................................77

APPENDICE A ........................................78

DYNAMIQUE DNS ...............................................................................................................................78

WEBSHARE 241

APPENDICE B ........................................80

FILTRAGE DE PAQUETS.......................................................................................................................80

APPENDICE C ........................................83

UNIVERSEL PNP.................................................................................................................................83

APPENDICE D ........................................85

REINITIALISATION DU FIRMWARE........................................................................................................85

APPENDICE E ........................................86

CARACTERISTIQUES AVANÇEES.........................................................................................................86

APPENDICE F.........................................87

SUPPORT.............................................................................................................................................87

WEBSHARE 241

A02-RA241_MF01 (Janvier 2006, V1.00)

WEBSHARE 241

Chapitre 1

Introduction

Ce manuel a été rédigé pour une utilisation avancée du WebShare 241 Router ADSL2+, pour cette raison y sont abordés des sujets qui peuvent rebuter certains utilisateurs. Pour une configuration rapide, il est conseillé d’utiliser le « Guide à l’Installation » présent sur le CDROM et sur support papier (installation et câblage, configuration du PC et de la connexion ADSL du Routeur) ainsi que la Video.

1.1 Caractéristiques Principales

Partager une Connexion Haut Debit

Le Compact Router ADSL2+ (grâce à son modem ADSL2+ intégré) permet jusqu'à 24 Mbps en flux descendant. Il dispose de 4 ports Fast Ethernet (avec auto-détection 10/100 Mbps) pour la connexion directe à 4 ordinateurs ou au réseau. Doté de la fonctionnalité NAT, il permet aux différents utilisateurs de partager simultanément la connexion ADSL en n'utilisant qu'un seul abonnement avec le fournisseur d'accès internet et qu'une seule adresse IP.

Pare-feu et VLAN

Il intègre un pare-feu sophistiqué avec les fonctionnalités avancées d'inspection de paquets et blocage d'URL. Il peut automatiquement reconnaître et bloquer les attaques de type Déni de Service (DoS) et il détermine si un paquet de données qui arrive peut être envoyé dans le Lan. Le VLAN permet de segmenter le trafic du réseau en améliorant sa gestion et surtout ses performances. De plus il augmente la sécurité globale du réseau LAN.

Qualité du Service et IP Throttling

Le Routeur a la capacité d'acheminer les informations issues des applications en fonction de leur priorité. Plusieurs Classes de Services sont proposées, et à chaque type vous pouvez affecter une priorité en fonction de vos exigences de qualité de service. La vitesse de la navigation ne sera plus ralentie à cause des programmes P2P utilisés sur d’autres ordinateurs.

Gestion et Configuration facile

En utilisant le navigateur Web, vous pouvez configurer facilement le Compact Router ADSL2+, à partir de n'importe quelle station du réseau local ou via Internet, indépendamment du type d'abonnement ADSL grâce au client Dynamique DNS intégré.

WEBSHARE 241

1.2 Dans la boîte

Une fois ouverte, vous devriez trouver les éléments suivants:

• WebShare 241 Routeur ADSL2+

• Vera (Multilanguage Interactive Tutorial)

• Câble réseau (CAT5)

• Câble RJ11

• Alimentation (12V, 1A)

• CD-Rom avec manuels et software

• Guide d'installation rapide

• Coupon de Garantie

Si vous constatez qu’un de ces composants manque, merci de vous adressez à votre revendeur.

1.3 Principales Caractéristiques Techniques

Interfaces Matérielles

• 4 ports LAN Fast Ethernet

• 1 port WAN RJ11 pour la connection ADSL/ADSL2/ADSL2+

• 9 LEDs pour diagnostic immédiat

• Interrupteur Marche/Arrêt et Bouton Reset

Standard ADSL/ATM/PROTOCOLES

• ADSL Chipset TreandChip3162™ (Compatible avec les DSLAM les plus diffusés)

• Standards ADSL: ADSL Multi-Mode standard [ANSI T1.413, Issue 2; G.dmt (G.992.1);

G.lite (G992.2)]

• Standard ADSL2 : ITU G.992.3 (G.dmt.bis)

• Standard ADSL2+ : ITU G.992.5 (G.dmt.bisplus)

• Standards ATM: AAL5 and ATM service class:UBR, CBR, VBR-rt, VBR et OAM F4/F5

loopback

• Supports: VC-based et LLC-based multiplexing

• ATM/ADSL Protocoles: Bridge & Routed Ethernet over ATM (RFC 2684, 1483),

PPPoE (RFC2516),

• PPPoA (RFC2364), RFC1577

Pare feu / Firewall

• Filtrage par Paquet, Adresse Mac et URL

• Prévention du Deni de service, Inspection des paquets (SPI) et Détection d’intrusion

VPN

• IPSec et PPTP pass-through

Gestion

• Guide rapide d'installation

• Interface par naviguateur WEB et Console pour gestion locale, Telnet pour locale et à

distance

• FTP & TFTP pour mise à jour du firmware

WEBSHARE 241

Protocole Réseau

• Nat, RIP1/2 & routage statique

• Serveur Virtuel, Universel Plug&Play (UPnP) & DMZ

• Serveur, Client & Relais DHCP / Relais DNS

Caractéristiques Avançées

• Dynamique DNS

• VLAN

• QoS

Dimensions et environnement

• Alimentation: Externe 12VDC/1A

• Dimensions: 135x 95 x 42 mm

• Temperature de Fonctionnement: 0 ~ 40 C / Humidité 10-95% (sans condensation)

Contenu de la boîte:

• Router-Modem

• CD-Rom vec le manuel (Français, Italien et Anglais)

• Guide d'installation rapide (Français, Italien et Anglais)

• Câble RJ11, Câble réseau (CAT5) et Adaptateur secteur (12V,1A)

1.4 Câblage

Après avoir terminé le câblage, raccordez l’alimentation pour mettre le Routeur ADSL2+ sous tension. Assurez-vous que les LEDs sont correctement allumées. Connectez un câble réseau (standard ou croisé) pour relier le Routeur à un Hub/Switch ou à un PC. Une fois toutes les liaisons effectuées, le produit effectuera un diagnostic (d'une soixantaine de secondes). Quand cette étape sera terminée, les Leds PWR, SYS seront allumées, ce qui signifie que le produit fonctionne correctement. Enfin, la Led ADSL clignotera en vert pour indiquer la phase d’alignement puis se stabilera (condition indispensable pour naviguer sur internet). Vous devez installer un filtre à toutes les prises téléphoniques utilisées par un téléphone/fax.

WEBSHARE 241

Chapitre 2

Usage du WebShare 241

2.1 Précautions générales pour l'usage du Routeur

Ne pas utiliser le WebShare 241 Router ADSL2+ dans un endroit exposé à des conditions de température et d’hygrométrie élevées, le WebShare 241 Router ADSL2+ pourrait fonctionner de manière incorrecte et/ou subir des dommages. Ne pas utiliser la même prise électrique pour alimenter d’autres appareils. Ne pas ouvrir le boitier du WebShare 241 Router ADSL2+, ni tenter de le réparer seul. Si le WebShare 241 Router ADSL2+ est trop chaud, vous devez l'éteindre immédiatement et vous adresser à du personnel qualifié. Utiliser seulement à l'interieur. Mettre le WebShare 241 Router ADSL2+ sur une surface plate et stable. Utiliser exclusivement l'alimentation fournie dans l'emballage. Pour effectuez la mise à jour du firmware, vous devez utiliser une connexion filaire.

WEBSHARE 241

2.2 Face avant

LED Signification

PWR SYS

LAN

ADSL

PPP

Allumée quand le Routeur est sous tension. Clitognante pour indiquer que le système est actif. Allumée quand le LAN (réseau) est connecté Verte = connexion à 100Mbps

Orange = connexion à 10Mbps Clignote lors des transferts de données. Fixe, elle indique une connexion correcte. Clignotante, en cours de connection. Fixe, elle indique une connexion PPP active.

WEBSHARE 241

2.3 Face arrière

PORT USAGE

LINE (RJ-11)

LAN

RESET

POWER (Jack)

Connectez le câble (fourni) RJ11 au filtre ADSL (optionnel) et enfin à la prise téléphonique Reliez directement avec un câble Ethernet (standard ou croisé) aux PC ou à un Hub/Switch. Lorsque le routeur est allumé, pressez cette touche pendant environ 10 secondes pour effectuer le reset. Connectez l’alimentation fournie

2.4 Câblage

Le problème le plus classique est le mauvais câblage. Vérifiez que tous les appareils connectés sont sous tension, utilisez les LED frontales pour avoir un diagnostique immédiat de l’état des connections. Les Led Power, SYS, LAN et ADSL doivent être allumées (si différent, contrôlez de nouveau votre câblage). Les câbles Cat 5 peuvent être croisés ou droits, le dispositif gère l’auto polarité, ce qui permet l'usage indistinct de ces types de câble. Au contraire s’il est connecté à un Hub/Switch, le connectez au port Uplink (s’il n’est pas automatique).

L’ADSL et le téléphone partagent (souvent) la même prise murale pour transporter les signaux respectifs, il faut donc pour éviter les interférences, partager à travers un filtre approprié les 2 signaux. Ce filtre passe-bas permettra d’extraire la portion de bande utilisée par la téléphonie, en empêchant ainsi que la qualité soit compromise par les hautes fréquences introduites par le signal de l’ADSL. Il faut utiliser un filtre pour chaque prise ou est connecté un téléphone/fax analogique. Ce filtre n’est pas compris dans la boîte du produit et doit donc être acheté séparément. Atlantis Land recommande d’utiliser des adaptateurs agrées (A01-AF2).

WEBSHARE 241

Chapitre 3

Configuration

En utilisant le navigateur Web, vous pouvez configurer facilement le WebShare 241 Router ADSL2+. De plus, vous pouvez le gérer à partir de n’importe quelle station du réseau local ou via Internet.

3.1 Avant de Commencer

Tous les PC doivent avoir une carte réseau (Fast Ethernet) correctement installée, au moins l’un d’entre eux doit être joint au WebShare 241 Router ADSL2+ directement ou par un Hub/Switch et avoir le protocole TCP/IP installé.

3.2 Configuration du TCP/IP

Configuration sous Windows 95/98/ME

1. Allez dans Panneau de Configuration. Double-cliquez sur Réseau.et afficher

l’onglet Configuration.

2. Sélectionnez le protocole TCP/IP -> NIC carte, ou une carte réseau Ethernet du PC.

3. Cliquez sur Propriétés

WEBSHARE 241

4. Dans l’onglet Adresse IP Sélectionnez l’option Obtenir automatiquement une

adresse IP .

5. Sélectionnez l’onglet DNS.

6. Sélectionnez l’option Désactiver DNS puis cliquez sur OK pour terminer la

configuration. Vous devez redémarrer l’ordinateur pour que les changements prennent effet.

WEBSHARE 241

Configuration sous Windows NT4.0

1. Allez au Panneau de Configuration. Double-cliquez sur Réseau et enfin

sélectionnez l’onglet Protocole .

2. Sélectionnez TCP/IP Protocol et après cliquez sur Propriétés.

3. Sélectionnez (votre carte Réseau) l’onglet Obtenir une adresse IP par un serveur

DHCP et après cliquez sur OK pour terminer la configuration.

WEBSHARE 241

Configuration sous Windows 2000

1. Allez au Panneau de Configuration. Double-cliquez sur Connexions Réseau et accès à distance..

2. Double-cliquez sur connexion au réseau local.

3. Dans Connexion au réseau local cliquez sur Propriétés.

4. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Propriétés.

5. Sous l’onglet Général, sélectionnez l’onglet Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement

WEBSHARE 241

6. Cliquez sur OK pour terminer la configuration

Configuration sous Windows XP

1. Allez sur Panneau de Configuration.

2. Double-cliquez sur Connexions Réseau.

3. Cliquez Propriétés.

WEBSHARE 241

4. Sélectionnez Protocole Internet (TCP/IP) puis cliquez sur Propriétés.

5. Sélectionnez Obtenir une adresse IP automatiquement puis Obtenir les

adresses des serveurs DNS automatiquement.

WEBSHARE 241

6. Cliquez sur OK pour terminer la configuration.

WEBSHARE 241

3.3 Vérification

Pour vérifier le succès de la configuration (après avoir redémarré le PC pour Win98, SE, ME) utiliser la commande PING. Dans une fenêtre Dos écrivez: PING 192.168.1.254

Si le message suivant apparaît:

Pinging 192.168.1.254 with 32 bytes of date: Reply from 192.168.1.254: bytes=32 times <10ms TTL=64 Reply from 192.168.1.254: bytes=32 times <10ms TTL=64 Reply from 192.168.1.254: bytes=32 times <10ms TTL=64 Reply from 192.168.1.254: bytes=32 times <10ms TTL=64

Vous pouvez continuer en allant au paragraphe suivant. Si le message suivant apparaît par contre:

Pinging 192.168.1.254 with 32 bytes of date: Request timed out. Request timed out. Request timed out. Request timed out.

Vérifiez que la led LAN/WLAN est bien allumée. Vérifiez l'adresse de votre PC en écrivant WINIPCFG (pour Win95, 98, ME) ou IPCONFIG (pour Win2000, XP) et éventuellement réinstallez le TCP/IP. Maintenez la touche reset enfoncée pendant une dizaine de secondes. Le WebShare 241 Router ADSL2+ fera un reboot et rechargera la configuration initiale.

3.4 Configuration initiale

Avant de commencer la configuration du WebShare 241 Router ADSL2+ il est nécessaire d’en connaître la configuration initiale (paramètres par défaut). Pour pouvoir utiliser le WebShare 241 Router ADSL2+ rapidement, il suffit de garder la configuration par défaut, de mettre les PC en client DHCP et de configurer l’accès internet (avec les données fournies par le FAI). La configuration initiale est:

• User : admin

• Password : atlantis

• Adresse IP (192.168.1.254), Subnet Mask (Masque de sous réseau)=255.255.255.0

• DHCP (Fonction serveur DHCP) Activée

3.4.1 Mot de Passe et Login

Il est conseillé de changer le password et le Login afin d'augmenter la sûreté.

Si vous ne vous rappelez plus de votre password il suffit de presser la touche reset pendant 10 secondes ou plus lorsque le routeur est allumé, jusqu’à la fin du clignotement des LED de faca avant puis redemarrer le routeur avec la touche Power On/Off.

WEBSHARE 241

3.4.2 Ports LAN et WAN

Les paramètres du Routeur sont pré-configurés. Les valeurs par défaut sont les suivantes :

Port LAN Port WAN (FAI)

Addresse IP 192.168.1.254 Masque de sous réseau

(Subnet Mask) Fonction serveur DHCP Activée

255.255.255.0

N/A

3.5 FAI

Avant d’installer votre WebShare 241 Router ADSL2+, vous devez savoir de quel type d'accès Internet vous disposez et vous munir d'informations précises concernant votre compte. Si votre fournisseur d'accès demande un Login et un Mot de Passe (c’est parce que vous avez un compte PPPoE ou PPPoA, par exemple), utilisez le protocole PPPoA

(RFC2364) ou PPPoE (RFC2516). Si vous avez une adresse IP fixe utilisez le protocole RFC 1483 Routed ou RFC1577. Le FAI, dans ce cas, doit vous fournir aussi: Adresse IP

Internet, Masque de sous-réseau, Adresse IP de la passerelle par defaut et Adresse(s) IP du serveur DNS. Le tableau suivant récapitule les informations dont vous aurez besoin en fonction du protocole:

PPPoE

PPPoA

RFC1483 Bridged

RFC1483 Routed

IPoA

VPI et VCI Multiplexage VC ou LLC Nom d’utilisateur et Mot de passe Nom du Service VPI et VCI Multiplexage VC ou LLC Nom d’utilisateur et Mot de passe VPI/VCI Multiplexage VC ou LLC VPI/VCI Multiplexage VC ou LLC Adresse IP Masque de sous-réseau Adresse IP de la passerelle par défaut Adresses IP des serveurs DNS VPI/VCI Multiplexage VC ou LLC Adresse IP Masque de sous-réseau Adresse IP de la passerelle par défaut Adresses IP des serveurs DNS

3.6 Configuration avec le Navigateur

Pour accéder à l’interface Web, lancez un navigateur Internet et tapez dans la barre d’adresse, l’IP suivante :

WEBSHARE 241

http://192.168.1.254

Un mot de passe vous est demandé, pour la première connexion. User Name= admin Password = atlantis et appuyez sur OK pour entrer dans la configuration.

Il faut sauver la configuration au fur et à mesure, en cliquant sur la section Save Config to Flash, afin d’enregistrer chaque modification.

Nous accédons au Menu Principal avec les sections suivantes:

• Status (ARP Table, Routing Table, DHCP Table, System Log, Security Log)

• Quick Start

• Configuration (WAN, LAN, System, Firewall, QoS, Virtual Server, Advanced)

• Save Config to Flash

3.6.1 STATUT (STATUS)

Dans cette section, on visualise l’ensemble des états du Routeur par un tableau récapitulatif. En cliquant sur le Menu Status, les sous-sections suivantes s'ouvriront :

• ARP Table

• Routing Table

• DHCP Table

• System Log

• Security Log

3.6.1.1 Table ARP

La table ARP (Address Resolution Protocol) montre les liaisons existantes entre les adresses IP et les adresses MAC. C’est la solution la plus simple pour connaître l’adresse MAC d’un

des PCs de votre réseau afin de régler (si vous le souhaitez) la fonction de filtrage Firewall – MAC Address Filter. Voir la section Firewall pour de plus amples détails.

WEBSHARE 241

• Adresse IP(IP Address): Liste des Adresses IP des péripheriques de votre réseau.

• Adresse MAC(MAC Address): Liste des Adresses MAC des péripheriques de votre

réseau.

• Interface: Le nom de l’interface du routeur sur laquelle cette adresse IP est

connectée.

• Statique(Static): Pour le Statut de l’adresse IP:

• Non(no) allocation dynamique

• Oui(yes) allocation manuelle par l’utilisateur

3.6.1.2 Table de Routage

Pour visualiser et créer les routages du A02-RA241.

• #: Numéro

• Destination: L’adresse IP du réseau de destination.

• Masque de sous réseau(Netmask): Le masque de sous réseau.

• Passerelle/Interface(Gateway/Interface): L’adresse IP de la passerelle ou de

l’interface utilisée.

• Cout(Cost): Valeur non obligatoire dans la plage 0 à 65535.

• Interface: L’interface utilisée pour la transmission des paquets de données.

WEBSHARE 241

3.6.1.3 Table DHCP

• Adresse IP(IP Address): L’adresse IP de votre ordinateur ou périphérique.

• Adresse MAC(MAC Address): L’adresse MAC de la carte réseau de votre ordinateur

ou périphérique

• Nom de Client(Client Host Name): Le nom de votre ordinateur

• Temps(Register Time): La durée de vos droits DHCP

3.6.1.4 Evénement Système

Pour visualiser les événements système.

3.6.1.5 Evénements de Sécurité

Pour visualiser les événements de Sécurité, par exemple lorsque qu’une attaque de « hacker » est bloquée par le Firewall du routeur, une ligne d’information est génerée et vous pouvez trouver les renseignements relatifs à cette attaque.

WEBSHARE 241

+ 69 hidden pages
