Atlantis Land Switch User Manual

16(24) Ports 10/100Mbps
Fast Ethernet +
1 port (optionnel) 100Base-FX
Switch Layer 2
(Rackmount)
La présente entreprise n’admet pas de instances ni de garantie, explicites ou implicites, au sujet du contenu et de manière spécifique exclu la possibilité de garantie, commerciabilité ou adaptabilité pour des buts particuliers. Le logiciel décrit dans le présent manuel est vendu ou concédé en licence “tel quel”. Si les programmes devaient présenter des problèmes après l’achat, l’acquéreur (et non pas la présente entreprise, son distributeur ou concessionnaire) est tenu de prendre en charge tous les coûts de manutention ainsi que les coûts dus à des dommages accidentels ou des conséquences dérivants d’un défaut du logiciel. La présente entreprise se réserve en outre le droit de revoir le contenu de cette publication et d’y apporter des modifications de temps en temps, sans obligation d’informer les utilisateurs de ces changements. Nous avons fait tout notre possible afin d’éviter la présence d’erreurs dans le texte, dans les images et dans les tableaux présents dans ce manuel, dans le logiciel et le disque dur. Cependant, nous ne pouvons pas garantire l’absence totale d’erreurs et/ou omissions et nous vous prions de nous les signaler. Enfin, nous ne pouvons être retenus responsables pour quelque perte que ce soit, dommage ou incompréhension avenus directement ou indirectement, suite à l’utilisation de notre manuel logiciel et/ou disque dur.
Toutes les marques ou noms de produits mentionnés dans le présent manuel sont des marques commerciales et/ou brevetées par leurs propriétaires respectifs.
FCC
Cet appareil est conforme à la quinzième partie des Règles de la FCC (Class B). Son fonctionnement est soumis à deux conditions :
Il ne doit pas provoquer d’interférences gênantes.
Il ne doit pas subir d’interférences, et notamment pas
d’interférences susceptibles d’entraîner un fonctionnement anormal.
Ces limites sont étudiées de manière à assurer une protection correcte contre les interférences gênantes en zone résidentielle. Cet équipement produit, utilise et peut émettre de l’énergie en fréquences radio. S’il n’est pas installé et utilisé conformément aux instructions, il peut provoquer des perturbations des communications radio. L’absence de perturbations ne peut cependant pas être garantie pour une configuration donnée. Si l’appareil perturbe la réception de la radio ou de la télévision (ce qui peut être déterminé en l’éteignant puis en le remettant sous tension), l’utilisateur peut prendre les mesures suivantes pour corriger ces interférences :
Réorienter ou déplacer l’antenne réceptrice.
Augmenter la distance entre le récepteur et l’équipement.
Brancher l’équipement dans une prise située sur un circuit
différent de celui auquel le récepteur est connecté.
Demander conseil au revendeur ou à un technicien radio-télévision expérimenté.
CE Mark Warning
Cet appareil, qui appartient à la Classe B, conformément à la quinzième partie des règles de la FCC, il peut causer des interférences radio, dans ce cas nous vous invitons à prendre les contre-mesure proportionnées.
A02-F16(24)-F/M3 (Mai 2003)
Dans ce Guide.......................................................1
T
ERMES UTILISES
P
ANORAMIQUE
........................................................................... 1
............................................................................... 1
Introduction ..........................................................2
F
AST ETHERNET
S
WITCHING TECHNOLOGY
Q
S................................................................................................. 3
O
C
ONTROLE DE FLUX
VLAN .............................................................................................3
P
RINCIPALES CARACTERISTIQUES
............................................................................. 2
............................................................. 2
....................................................................... 3
................................................. 4
Installation ............................................................5
D
ANS LA BOITE
............................................................................... 5
SETUP.............................................................................................. 6
I
NSTALLATION EN RACK
................................................................ 6
Panneaux...............................................................8

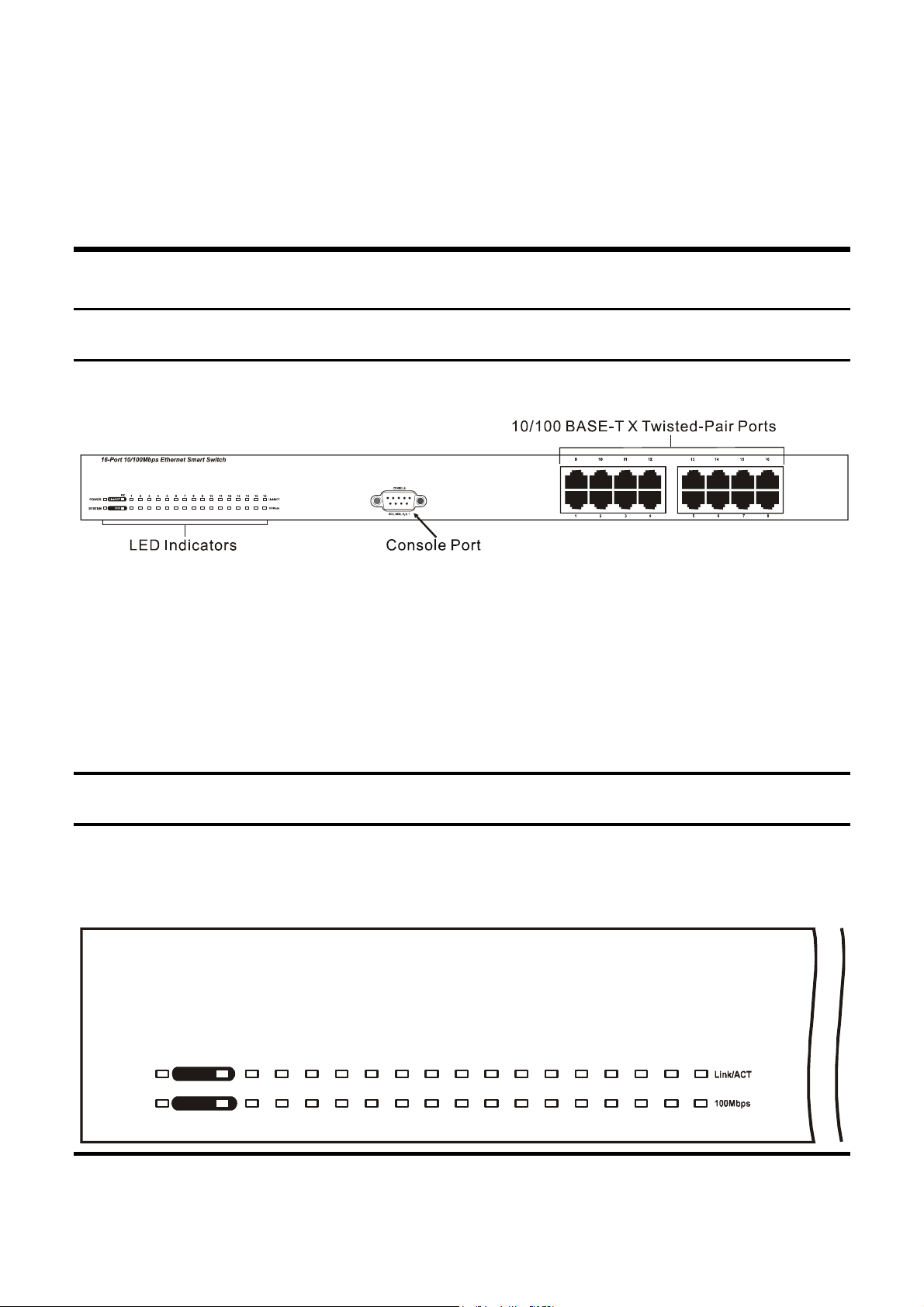

P
ANNEAU ANTERIEUR

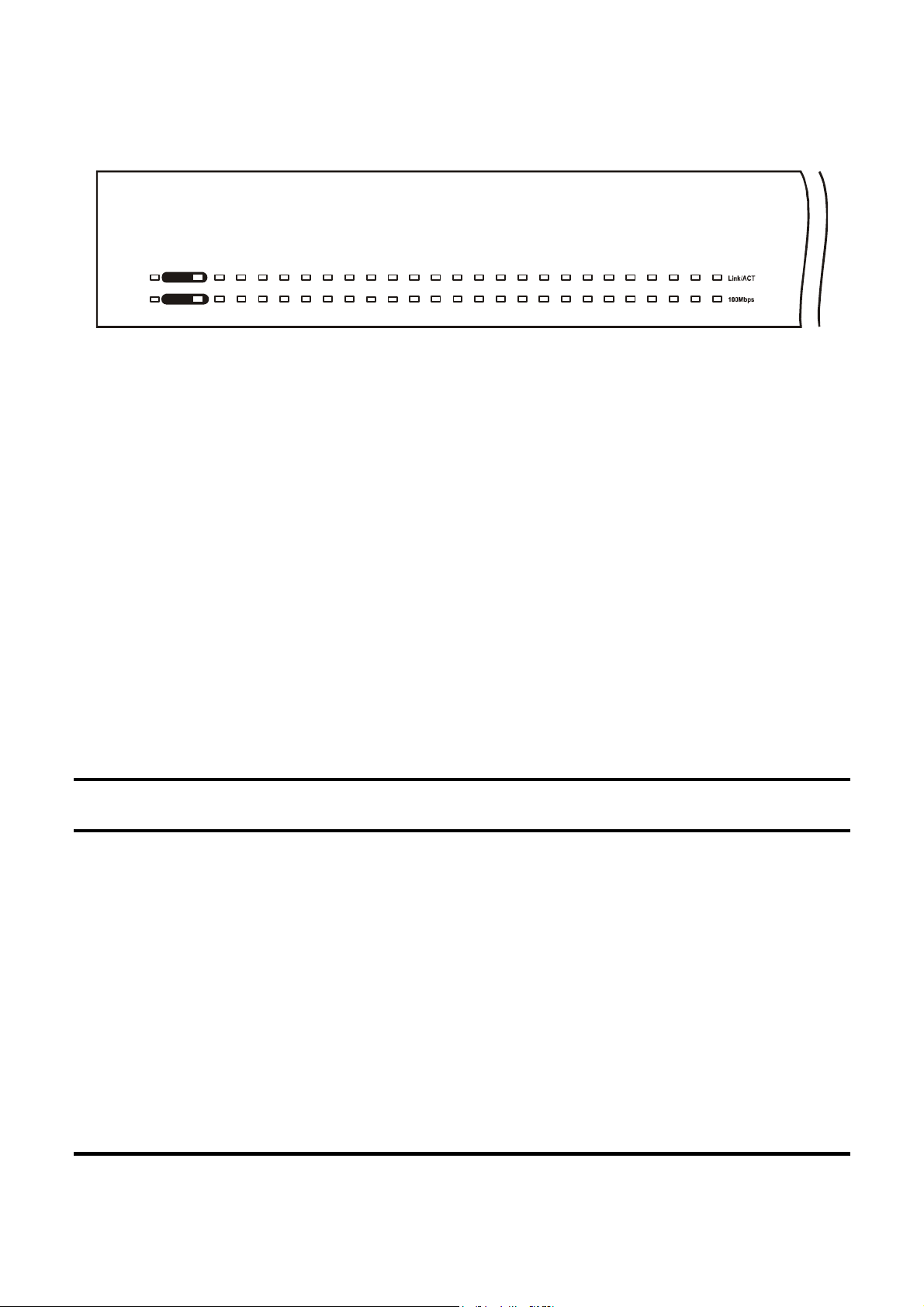

V
OYANTS
P
ANNEAU POSTERIEUR
S
PECIFIQUES DES CABLES
........................................................................................ 8
.................................................................... 8
................................................................... 9
............................................................ 10
Configuration...................................................... 11
S
ETUP

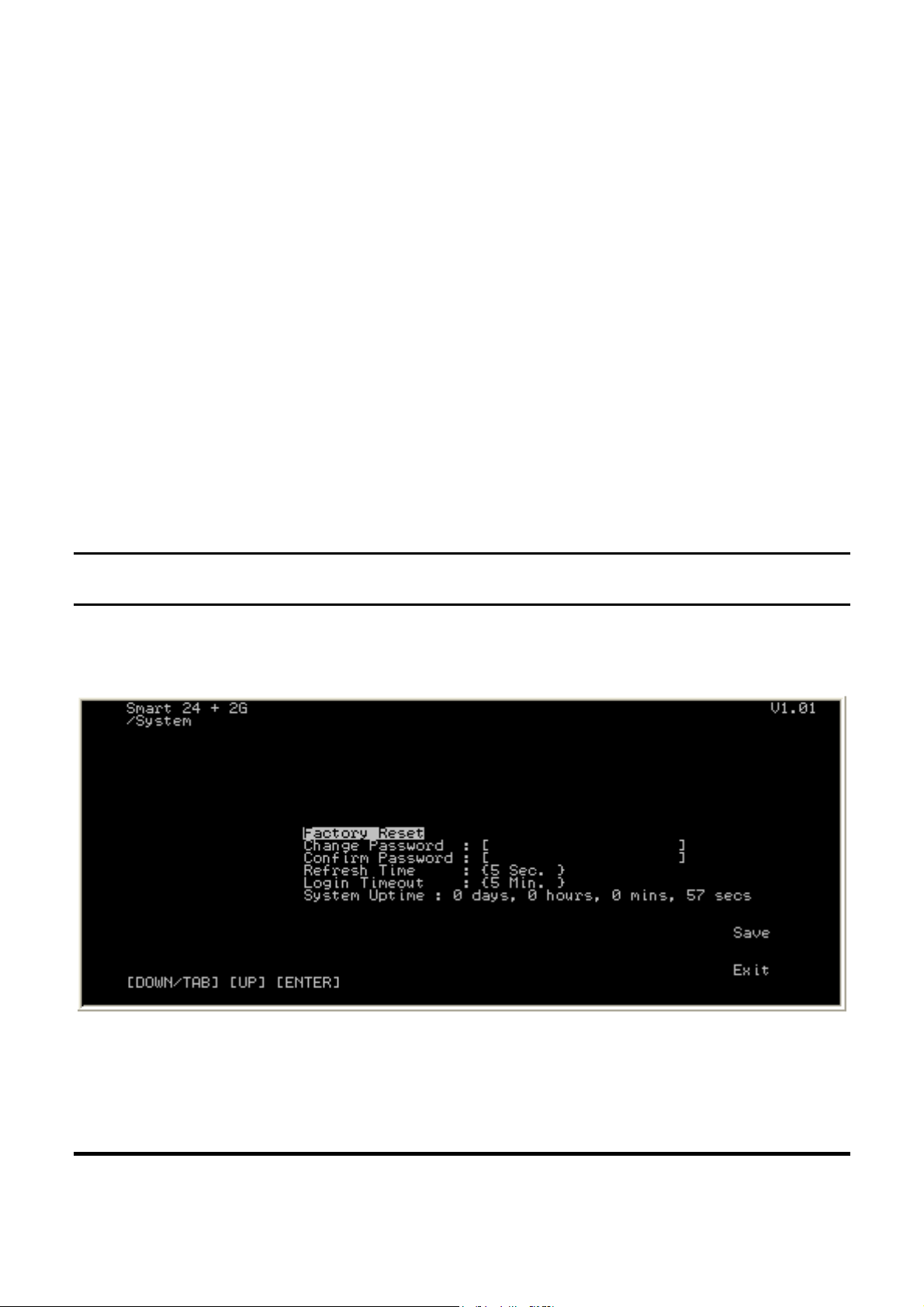

S
YSTEM
............................................................................................ 12
......................................................................................... 16
i

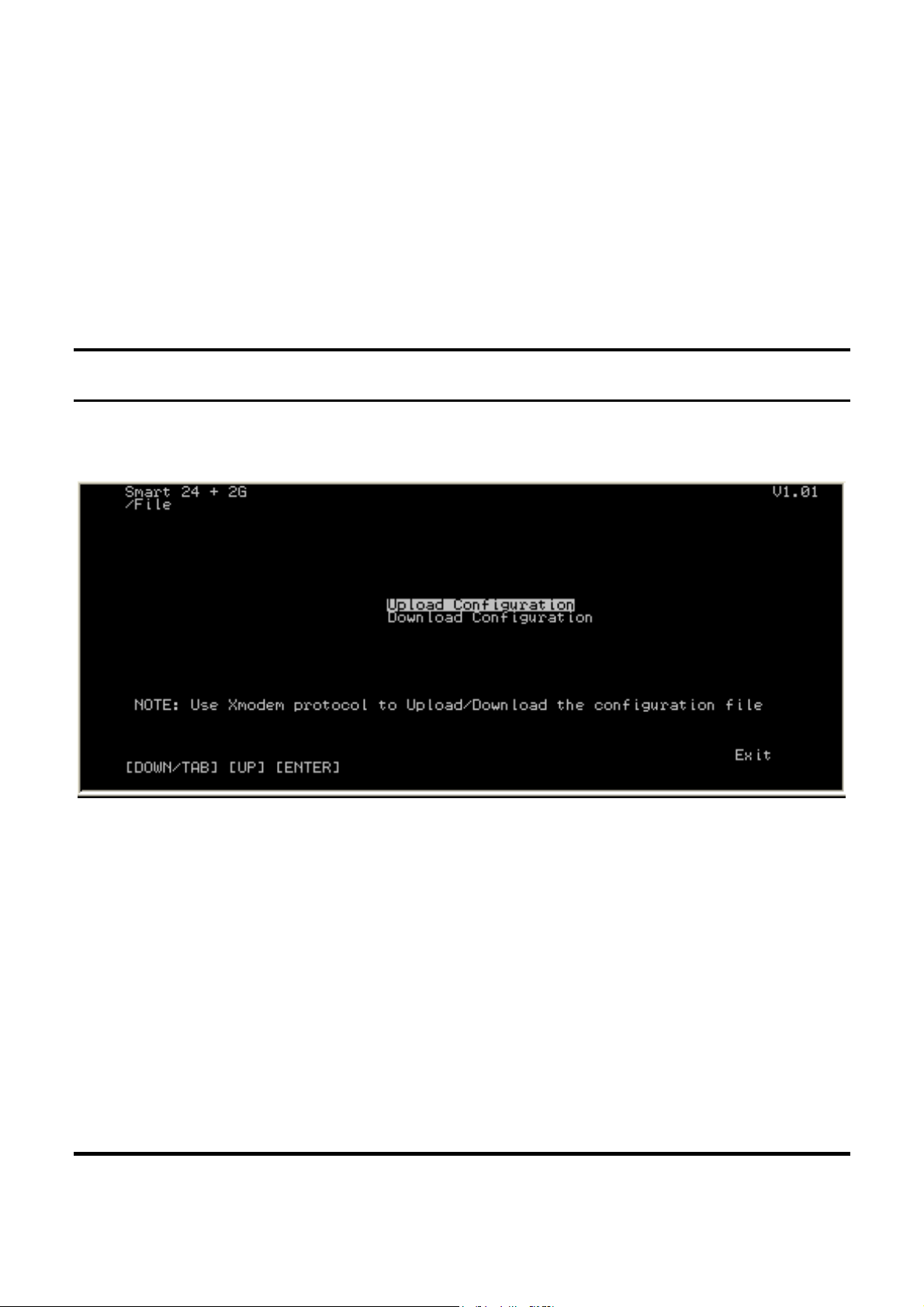

F S
............................................................................................... 17
ILE
TATISTICS
................................................................................... 18
Support................................................................19
Principales caractéristiques ................................20
ii
D
ANS CE GUIDE
En utilisant ce guide, il est possible de configurer le Switch 16(24) ports Fast Ethernet
Termes utilisés
Dans ce guide, le terme Switch (en majuscules) se réfère au produit, au contraire, le terme switch se réfère à un switch générique.
Panoramique
Introduction: Description du Switch et de ses caractéristiques
Installation: Aide à l’installation et à la configuration du
Switch
Identification des composants externes: Décrit les panneaux postérieurs et frontaux et le Led (Voyants) du Switch
Configuration du Switch
Caractéristiques techniques: Liste des caractéristiques
techniques
1
I
NTRODUCTION
Ce chapitre décrit les caractéristiques propres au Switch et fournit certaines informations de caractère général sur la technologie de switch Ethernet/Fast Ethernet.
Fast Ethernet
Les propriétés IEEE 802.3 LAN contiennent toutes les caractéristiques du 100 Mb/s Fast Ethernet. Il s’agit d’une extension du standard précédent à 10 Mb/s qui ajoute une capacité de transmission dix fois plus importante, tout en maintenant le protocole CSMA/CD. Cela permet aux appareils conformes à Fast Ethernet d’être utilisés aussi en modalité Ethernet, en permettant une ré-utilisation des appareils et une évolution graduelle vers la nouvelle technologie.
Switching Technology
Le switching est une solution qui permet d’une part l’augmentation des capacités (nombre d’utilisateurs connectés) d’un réseau et d’autre part la diminution de la charge en divisant la LAN en plusieurs segments. Seuls les segments appropriés sont utilisés au contraire du hub qui répète le trafic sur tous les segments.
Le switch réalise une sorte de pont sélectif entre segments individuels. Le switch en effet, sans créer d’interférence avec d’autres segments, dirige le trafic automatiquement d’un segment à un autre. De cette façon, la capacité de la LAN augmente notablement, sans qu’il soit nécessaire de changer le disque dur.
La technologie Switching LAN est une amélioration décisive par rapport à la génération précédente de réseaux bridges caractérisés par une grande lenteur. Ce problème peut aussi être résolu en utilisant des
2
Routers qui segmentent la LAN mais le coût de ces technologies est nettement supérieur et la nécessité d’un contrôle constant rend cette solution quasi-impossible. Aujourd’hui le switch représente la solution idéale pour résoudre les problèmes de congestion dans la plupart des LAN.
QoS
Grâce au support de la Qualité du Service (QoS, conforme au standard IEEE 802.1p) on peut assigner un niveau de priorité à chaque porte à choisir dans la gamme haut, normal et bas. De cette manière on peut privilégier certains services qui traversent des portes en particulier plutôt que d’autres. Ceci rend le Switch apte à fournir des services particuliers du type VoIP, interactifs et de streaming.
Contrôle de flux
Grâce au contrôle de flux on peut suivre l’état du buffer (mémoire tampon) de chaque porte. Il peut arriver à certains moments que le buffer soit surchargé et que certaines données soient perdues. Dans ce cas, toutes les données doivent être retransmises en mobilisant de précieuse ressources. Avec le contrôle de flux habilité, au contraire, lorsque le buffer rejoint un niveau de remplissage retenu critique, le Switch prévient la carte réseau du PC pour interrompre la transmission des données. Bien entendu, la carte doit supporter cette fonctionnalité, si elle ne la supportait pas le message serait ignoré.
VLAN
Au travers des VLAN on peut segmenter le trafic du réseau en améliorant la gestion et en particulier les prestations. Le VLAN permet de plus une augmentation de la sécurité de toute la LAN. Chaque VLAN est en effet constitué d’un numéro arbitraire de port
3
(qui peuvent appartenir à des VLAN diverses). De cette façon on peut créer des sous-réseaux qui peuvent communiquer uniquement selon les critères définis dans la gestion.
Principales caractéristiques
Le Rack Switch 16(24) ports 10/100 Mb/s Fast Ethernet a été projeté pour être facilement installé et offrir de hautes performances dans un environnement où le trafic du réseau et le nombre d’utilisateurs sont en constante augmentation. Le Switch peut être étendu en le reliant en cascade à travers n’importe quel port (il permet le transfert de 200 Mb/s). Grâce à cette caractéristique vous pourrez songer à des expansions graduelles de la Lan en réutilisant au maximum les investissements effectués. Le Switch combine une allocation dynamique de la mémoire et en combinaison avec la technologie de switching store-and-forwarding assure (en contrôlant le flux de données entre l’émetteur et le receveur) une amélioration des prestations (en diminuant le nombre de paquets perdus).
Voyons à présent, les caractéristiques clefs du Switch :
24 Ports réseaux 10/100 Mbps Fast Ethernet
Il est possible d'ajouter un port 100BASE-FX (fiber module,
Code A02-MSW)
Commutation MDI/MDIX pour chaque port (en cuivre)
Modes full et half-duplex pour chaque port
Mode de transfert: Wire speed reception and transmission
Look-Up Engine avec 4K MAC addresses
Mémoire tampon 4 Mbit (A02-F16-F) / 6 Mbit (A02-F24-F) RAM
4
