ITALIANO
Questo prodotto è coperto da garanzia Atlantis Land della durata di 2 anni. Per
maggiori dettagli in merito o per accedere alla documentazione completa in Italiano
fare riferimento al sito www.atlantis-land.com.
ENGLISH
This product is covered by Atlantis Land 2 years warranty. For more detailed
informations please refer to the web site www.atlantis-land.com.
For more detailed instructions on configuring and using this device, please refer to the
online manual.
FRANCAIS
Ce produit est couvert par une garantie Atlantis Land de 2 ans. Pour des informations
plus détaillées, référez-vous svp au site Web www.atlantis-land.com.
DEUTSCH
Dieses Produkt ist durch die Atlantis Land 2 Jahre Garantie gedeckt. Für weitere
Informationen, beziehen Sie sich bitte auf Web Site www.atlantis-land.com.
ESPAÑOL
Este producto esta cubierto por Atlantis Land con una garantía de 2 años. Para mayor
información diríjase a nuestro sitio Web www.atlantis-land.com.
ITALIANO
1. Panoramica Generale ........................................................................... 9
1.1 Introduzione ................................................................................ 9
1.2 Come funziona la scheda di rete Wireless ...................................... 9
2. Contenuto della Confezione ............................................................... 10
3. Installazione ..................................................................................... 11
3.1 Requisiti minimi di sistema .......................................................... 11
3.2 Installazione dell’utilità di gestione............................................... 11
3.3 Installazione del dispositivo ......................................................... 13
4. Utility di configurazione ..................................................................... 15
4.1 Link Info ............................................................................... 15

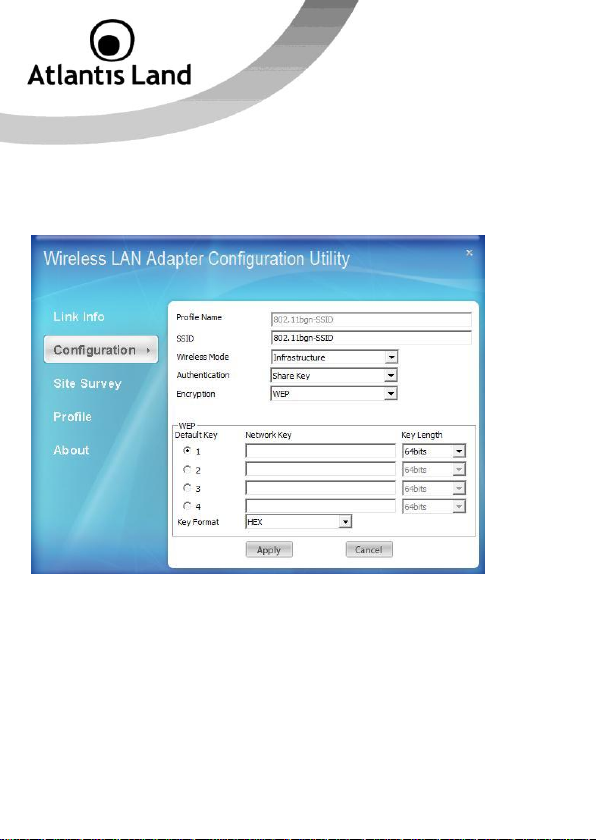

4.2 Configuration ............................................................................. 17
4.3 Site Survey ................................................................................ 21
4.4 Profile ................................................................................. 23
4.5 WPS .................................................................................. 25
4.6 About ................................................................................ 30
5. Supporto Offerto ............................................................................... 31
ENGLISH
1. Introduction ...................................................................................... 37
2. Package Contents .............................................................................. 37
3. Setup and management..................................................................... 38
3.1 System requirements .................................................................. 38
3.2 Utility and driver installation for OS Windows ............................... 38
4. Wireless Utility Setting ....................................................................... 41
4.1 Link Info ................................................................................ 41
4.2 Configuration ............................................................................. 43
4.3 Site Survey ................................................................................ 46
4.4 Profile ................................................................................... 48
3
4.5 WPS .................................................................................. 49
4.6 About ............................................................................... 54
5. Support ............................................................................................ 55
APPENDIX
APPENDIX A: Technical Specifications .................................................... 56
A02-UP1-WN_MX01 (v1.0 August 2009)
4
AVVERTENZE
Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle
presenti in questo manuale, nel software e nell'hardware fossero presenti degli errori.
Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni. Infine,
non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o
incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del
manuale, software e/o hardware.
Il contenuto di questo manuale è fornito esclusivamente per uso informale, è soggetto
a cambiamenti senza preavviso (a tal fine si invita a consultare il sito
www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non
deve essere interpretato come un impegno da parte di Atlantis Land che non si
assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo
manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa in
altra forma o con qualsiasi mezzo, elettronicamente o meccanicamente, comprese
fotocopie, riproduzioni, o registrazioni in un sistema di salvataggio, oppure tradotti in
altra lingua e in altra forma senza un espresso permesso scritto da parte di Atlantis
Land. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno,
menzionati in questo manuale sono usati al solo scopo identificativo e rimangono
proprietà esclusiva dei loro rispettivi proprietari.
Restrizioni di responsabilità CE/EMC
Il prodotto descritto in questa guida è stato progettato, prodotto e approvato in
conformità alle regole EMC ed è stato certificato per non avere limitazioni EMC.
Se il prodotto fosse utilizzato con un PC non certificato, il produttore non garantisce il
rispetto dei limiti EMC. Il prodotto descritto è stato costruito, prodotto e certificato in
modo che i valori misurati rientrino nelle limitazioni EMC. In pratica, ed in particolari
circostanze, potrebbe essere possibile che detti limiti possano essere superati se
utilizzato con apparecchiature non prodotte nel rispetto della certificazione EMC. Può
anche essere possibile, in alcuni casi, che i picchi di valore siano al di fuori delle
tolleranze. In questo caso l’utilizzatore è responsabile della “compliance” con i limiti
EMC. Il Produttore non è da ritenersi responsabile nel caso il prodotto sia utilizzato al
di fuori delle limitazioni EMC.
5
Luogo
Banda di Frequenze(MHz)
Potenza (EIRP)
Chiuso (senza
restrizioni)
2400-2483,5
100mW(20dBm)
Aperto
2400-2454
2454-2483,5
100mW(20dBm)
10mW(10dBm)
CE Mark Warning
In un ambiente domestico il dispositivo può causare interferenze radio, in questo caso
è opportuno prendere le adeguate contromisure.
Dichiarazione di Conformità
Questo dispositivo è stato testato ed è risultato conforme alla direttiva 1999/5/CE del
parlamento Europeo e della Commissione Europea, a proposito di apparecchiature
radio e periferiche per telecomunicazioni e loro mutuo riconoscimento. Dopo
l’installazione, la periferica è stata trovata conforme ai seguenti standard: EN
300.328(radio), EN 301 489-1, EN 301 489-17(compatibilità elettromagnetica) ed EN
60950(sicurezza). Questa apparecchiatura può pertanto essere utilizzata in tutti i paesi
della Comunità Economica Europea ed in tutti i paesi dove viene applicata la Direttiva
1999/5/CE, senza restrizioni eccezion fatta per:
Francia(FR):
(potenza e frequenza) in base alla tabella allegata. Per informazioni ulteriori consult are
www.art-telecom.fr.
Se l’uso di questa apparecchiatura in ambienti domestichi genera interferenze, è
obbligo dell’utente porre rimedio a tale situazione.
Italia(IT):
requisiti sull’Assegnazione delle Frequenze. L’utilizzo di questa apparecchiatura al di
fuori di ambienti in cui opera il proprietario, richiede un’autorizzazione generale. Per
ulteriori informazioni si prega di consultare:
Lussemburgo:
l’autorizzazione.
Norvegia (NO):
raggio nei pressi di Ny Alesund.
Se si utilizza all’aperto tale dispositivo, la potenza in uscita è limitata
Questa periferica è conforme con l’Interfaccia Radio Nazionale e rispetta i
www.comunicazioni.it.
Se utilizzato per servizi network o privati è da richiedere
apparecchiatura da non utilizzare in un aresa geografica di 20 km di
6
Russia (CCP):
Dichiarazione di Conformità Sintetica
Con la presente Sidin SpA dichiara che questo apparato soddisfa tutti i requisiti
applicabili alla tipologia del prodotto e richiesti dalla regolamentazione delle
telecomunicazioni secondo direttiva R&TTE 99/5/CE tramite l’utilizzo delle norme
pubblicate nella gazzetta ufficiale della comunità Europea. La dichiarazione di
conformità nella sua forma completa è disponibile presso il sito www.atlantis-land.com
(alla pagina del prodotto) o può essere richiesta a info@atlantis-land.com.
solo per uso interno.
Importanti informazioni per il corretto riciclaggio/smaltimento
di questa apparecchiatura
Le informazioni riportate sono redatte Ai sensi dell’art. 13 del Decreto Legislativo 25
luglio 2005, n. 151"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE,
relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed
elettroniche, nonché allo smaltimento dei rifiuti".
Il simbolo qui sotto indicato, riportato sull'apparecchiatura elettronica e/o sulla
confezione, indica che questa apparecchiatura elettronica non potrà essere smaltita
come un rifiuto qualunque ma dovrà essere oggetto di raccolta separata.
Infatti i rifiuti di apparecchiatura elettroniche ed elettroniche devono essere sottoposti
ad uno specifico trattamento, indispensabile per evitare la dispersione degli inquinanti
contenuti all''interno delle apparecchiature stesse, a tutela dell'ambiente e della salute
umana. Inoltre sarà possibile riutilizzare/riciclare parte dei materiali di cui i rifiuti di
apparecchiature elettriche ed elettroniche sono composti, riducendo così l'utilizzo di
risorse naturali nonché la quantità di rifiuti da smaltire.
7
La marcatura CE con il simbolo di attention Mark (
) poste sull’etichetta di prodotto non
rispettano le dimensioni minime stabilite dalla normativa a
causa delle ridotte dimensioni di quest’ultima.
Il logo WEEE ( ) posto sull’etichetta di prodotto
non rispetta le dimensioni minime stabilite dalla normativa a
causa delle ridotte dimensioni di quest’ultima.
Atlantis Land invita a visitare il sito web www.atlantis-
land.com alla relativa pagina di prodotto per reperire
manualistica e contenuti tecnici (aggiornamenti driver e/o
funzionalità, utility, support note) aggiornati.
Tutte le condizioni di utilizzo e clausole contenute in questo
manuale e nella garanzia si intendono note ed accettate. Si
prega di restituire immediatamente (entro 7 giorni
dall’acquisto) il prodotto qualora queste non siano accettate.
La raccolta differenziata della presente apparecchiatura giunta a fine vita e'
organizzata e gestita dal produttore. L’utente che vorrà disfarsi della presente
apparecchiatura dovrà quindi contattare il produttore e seguire il sistema che questo
ha adottato per consentire la raccolta separata dell'apparecchiatura giunta a fine vita.
Si tenga presente che l'abbandono ed il deposito incontrollato di rifiuti sono puniti con
sanzioni amministrative previste dalla norma vigente.
Il suo contributo nella raccolta differenziata dei rifiuti di apparecchiature elettriche ed
elettroniche è essenziale per il raggiungimento di tutela della salute umana connessi al
corretto smaltimento e recupero delle apparecchiature stesse.
8
La ringraziamo per aver scelto un apparato Atlantis Land. Si consiglia la lettura di
questo documento al fine di un corretto utilizzo del prodotto.
1. Panoramica Generale
Questo capitolo è volto ad offrire una panoramica generale delle caratteristiche del
dispositivo e delle tecnologie utilizzzate dalla periferica.
1.1 Introduzione
Il Wireless Adapter NetFly USB UP1 WN (nel resto del manuale verrà chiamato
Adapter) è una scheda di rete ad alte prestazioni utilizzabile a casa, in ufficio o in
luoghi pubblici. Questo prodotto, in grado di raggiungere una velocità di trasferimento
dati pari a 150 Mbps in condizioni ottimali, è in grado in oltre di auto-negoziare
velocità di 48, 36, 24, 18, 12, 9, 6Mbps (IEEE 802.11g), o 11, 5.5, 2, 1Mbps
(IEEE802.11b).
Con questo dispositivo sarà possibile muoversi all’interno del proprio ufficio o da una
stanza all’altra della propria casa senza mai disconnettersi dalla rete. Questo prodotto
è compatibile con i sistemi Windows® VISTA/XP/2000(SP4) ed è in grado di
funzionare in modalità Ad-Hoc (computer-computer) oppure in modalità in
Infrastructure (computer ad access point).

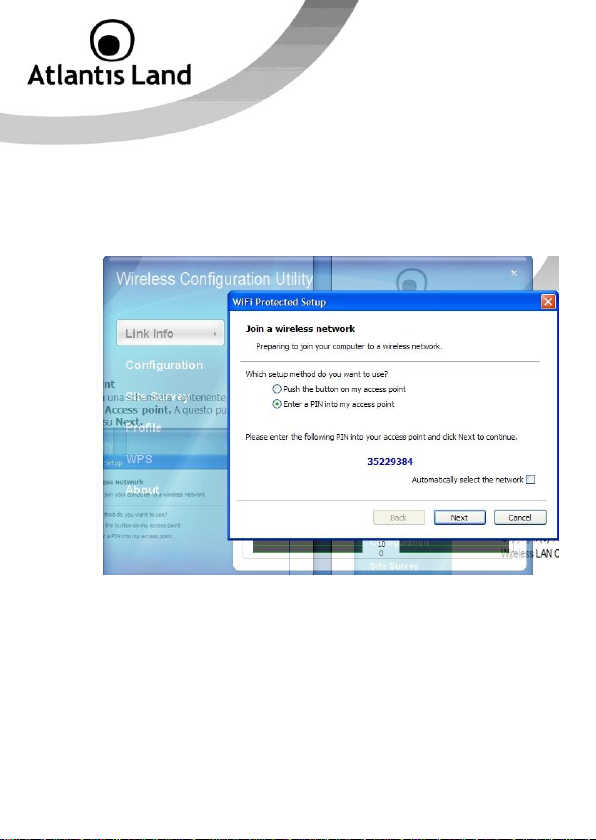

Il supporto del WPS infine permette, tramite la pressione di un pulsante, di mettere in
sicurezza la rete wireless in maniera veloce ed intutiva.
1.2 Come funziona la scheda di rete Wireless
A differenza delle reti LAN le reti Wireless hanno due differenti modalità di
funzionamento: infrastructure ed ad-hoc. Nella configurazione Infrastructure una rete
WLAN e una rete WAN comunicano tra loro tramite un access point. In una rete ad hoc i client wireless comunicano tra loro direttamente. La scelta tra le due
configurazioni è quindi dettata dalla necessità o meno di mettere in comunicazione una
rete wireless con una cablata.
Se i computer collegati alla rete wireless devono accedere a risorse o periferiche
condivise sulla rete cablata sarà necessario utilizzare la modalità infrastructure (Figura
2-1). L’ Access Point trasmetterà le informazioni ai client wireless che potranno
muoversi all’interno di un determinato raggio di azione. L’impiego contemporaneo di
più Access Point permetterà di estendere l’area di copertura del segnale. I client
9
wireless stabiliranno automaticamente il link con il dispositivo che fornisce il segnale
migliore grazie alla funzionalità roaming.
Figura 2-1 Figura 2-2
Se la rete wireless ha dimensioni relativamente ridotte e se le risorse condivise sono
dislocate sui personal computer che ne fanno parte, è possibile utilizzare la modalità
ad-hoc (Figura 2-2). Questa modalità permette di collegare i client wireless tra loro
direttamente senza la necessità di un access point. La comunicazione tra i client è
limitata direttamente dalla distanza e dalle interferenze che intercorrono tra loro.
2. Contenuto della Confezione
Prima di utilizzare il prodotto verificare che la confezione contenga i seguenti oggetti:
1 x NetFly UP1 WN
1 x Guida rapida d’installazione (Italiano ed Inglese)
1 x CDRom contenente driver, utility e manualistica completa
Nel caso in cui il contenuto non sia quello sovradescritto, contattare il proprio
rivenditore.
10
Quando il dispositivo è collegato ad uno slot USB
V1.1/1.0, il throughput massimo è limitato a 6Mbps
a causa della velocità del BUS.
Al fine di installare correttamente il dispositivo, collegare il
Wireless USB Adapter ad una delle porte USB disponibili sulla
macchina SOLO al momento della richiesta da parte del
programma di installazione.
3. Installazione
3.1 Requisiti minimi di sistema
Prima di procedere con l’installazione del prodotto verificare di disporre dei seguenti
requisiti:
PC con uno slot USB V2.0/1.1 libero
Processore Intel® Pentium®III 600Mhz o compatibile con 512 MB RAM
Sistema operativo Windows 2000(SP4), XP(SP2) o VISTA
15MB di spazio libero su disco
Lettore CD-ROM
3.2 Installazione dell’utilità di gestione
Per eseguire correttamente l’installazione dei driver e dell’utilità di gestione del
dispositivo, è consigliato seguire la procedura indicata:
1. Inserire il CD-Rom contenuto nella confezione e attendere l’avvio del
programma Autorun.
11
Nel caso in cui il CD non si avviasse oppure l’avvio automatico
sia stato disabilitato da SO, accedere al contenuto del supporto
e lanciare l’installazione manualmente dal percorso
<CDROM>:\A02-UP1-WN\UTILITY\SETUP.EXE.
In caso di installazione manuale dei soli driver (in questo caso
si utilizzerà per la gestione della periferica l’utility WZC di
Windows), una volta connesso il client A02-UP1-WN al PC fare
riferimento alla cartella <CDROM>:\A02-UP1-
WN\Drivers\<OSVer>, dove <OSVer> rappresenta la
versione di sistema operativo utilizzato.
2. Cliccare “A02-UP1-WN”” per accedere alla pagina relativa al prodotto.
3. Selezionare “Utility” e seguire le istruzioni visualizzate a schermo per
completare l’installazione. E’ adesso possibile collegare l’apparato al PC.
12
Indicatore
Significato
Segnale ottimo
Segnale medio / basso
In attesa di connessione o segnale assente
Non connesso e/o errore di connessione
3.3 Installazione del dispositivo
Terminata l’installazione delle Utility, il sistema chiederà di collegare l’adattatore USB
ad una delle porte USB disponibili. Al momento del collegamento del Wireless N Mini
USB Adapter, il SO avvierà in maniera automatica la procedura di riconoscimento
hardware necessaria per l’installazione del supporto driver richiesto per il corretto
funzionamento del prodotto.
Si prega di fare riferimento alla figura seguente per il collegamento fisico del prodotto
al calcolatore.
Una volta terminata l’installazione, l’icona rappresentata in figura verrà visualizzata
nella taskbar. Di seguito sono riportati i vari stati assunti dall’icona con i relativi
significati.
13
Nel caso in cui il sistema operativo utilizzato sia fornito di un
utility per la gestione delle reti senza fili, Atlantis Land
suggerisce comunque l’utilizzo dell’utility fornita a corredo del
prodotto.
Di seguito è indicato come disabilitare il servizio Zero
Configuration di Windows XP, al fine di poter controllare il
dispositivo tramite l’utility fornita a corredo:
1. Cliccare su Start e poi su Pannello di Controllo
(Selezionare dal menu di sinistra la voce
Visualizzazione classica)
2. Cliccare su Strumenti di amministrazione->Servizi
3. Selezionare il servizio Zero Configuration e cliccare su
Proprietà e cliccare sul pulsante Arresta per terminare
temporaneamente il servizio. Impostare il campo Tipo di
Avvio su “Disabilitato” come da figura.
Per accedere alla configurazione dell’interfaccia wireless, è necessario fare doppio click
sull’icona.
14
4. Utility di configurazione
Questa sezione contiene tutte le informazioni necessarie per una configurazione e
gestione approfondita del dispositivo in ambiente Windows VISTA/XP/2000(SP4).
Per lanciare l’utility di configurazione è sufficiebtre cliccare 2 volte sull’icona nella
taskbar.
4.1 Link Info
Questa pagina viene visualizzata automaticamente al momento dell’accesso all’utilità di
configurazione.
15
Segue una descrizione delle opzioni selezionabili:
Status: Visualizza il BSSID associato, che può essere utilizzato per identificare la rete
Wireless alla quale si è attualmente connessi.
SSID: Visualizza il valore SSID corrente. Questo parametro deve essere identico su
tutti i clients Wireless e gli Access Point facenti parte della stessa infrastruttura di rete.
Wireless Mode: Visualizza la modalità di comunicazione della rete senza fili.
Encryption: Visualizza l’algoritmo di crittografia utilizzato dal dispositivo per la
connessione corrente.
TxRate: Visualizza la velocità del link (in Mbps) attualmente in uso.
Channel: Visualizza il canale correntemente utilizzato per la comunicazione con
l’Access Point.
Signal Strength: Visualizza la potenza del segnale di connessione tra il client ed il
relativo Access Point.
Tx/Rx: Visualizza le statistiche sulla trasmissione/ricezione dei pacchetti da parte del
dispositivo.
16
Utilizzando la modalità AdHoc, non sarà possibile modificare
questo campo.
4.2 Configuration
Questa pagina permette di configurare le opzioni basilari del dispositivo, necessarie
per stabilire una connessione con altre apparecchiature wireless presenti in rete.
Segue una descrizione delle opzioni selezionabili:
Profile Name: Il nome predefinito è lo stesso presente nel campo SSID ma può
essere modificato a piacimento dell’utenza (con un limite massimo di 32 caratteri).
17
Utilizzando la modalità AdHoc, sara possibile selezionare solo le
modalità Open System o Shared System.
SSID: Service Set IDentifier, è il nome identificativo assegnato agli apparati che fanno
parte di una stessa WLAN. Il campo SSID deve essere identico per tutte le periferiche
apparteneti alla stessa rete.
Wireless Mode: E’ possibile selezionare tra le due modalità di connessione
supportate:
Infrastructure: per la creazione di una rete Wireless di tipo
Infrastructure dove i PC comunicano tra loro attraverso un Access Point.
Ad-Hoc: per la creazione una rete Wireless di tipo Ad-Hoc dove i pc
stabiliscono una comunicazione di tipo pont-to-point, ad esempio
attraverso più Wireless Card Pcmcia/PCI.
Authentication: E’ possibile selezionare le seguenti modalità di autenticazione:
Open System
Shared key
WPA-PSK
WPA2-PSK
WPA EAP-TLS
WPA2 EPA-TLS
Al fine di facilitare la messa in sicurezza della rete wireless, di seguito riportiamo le
varie configurazioni di sicurezza utilizzabili.
18
La chiave impostata, come il SSID, deve essere identica su tutti
i dispositivi appartenenti alla stessa rete Wireless.
OPEN SYSTEM / SHARED KEY
Segue una descrizione delle opzioni selezionabili:
Encryption: Selezionare l’algoritmo di crittografia WEP (Wired-Equivalent Protection).
Default Key: Spuntare il campo per selezionare la chiave da utilizzare.
Network Key: Immettere la chiave da utilizzare per la crittografia dei dati (dopo aver
selezionato la modalità di immisione nel campo Key Format).
Key Length: Selezionare la lunghezza della chiave crittografica (64 o 128 bit).
Key Format: Selezionare il formato di immissione della chiave crittografica (HEX o
ASCII).
19
La chiave impostata, come il SSID, deve essere identica su tutti
i dispositivi appartenenti alla stessa rete Wireless.
WPA-PSK / WPA2-PSK
Segue una descrizione delle opzioni selezionabili:
Encryption: Selezionare l’algoritmo di crittografia tra AES e TKIP.
WPA-PSK / WPA2-PSK: Inserire la chiave precondivisa tra client ed Access Point da
utilizzare per la fase di autenticazione e crittografia dei dati
WPA EAP-TLS / WPA2 EAP-TLS
Nel caso in cui si voglia utilizzare un server RADIUS al quale demandare la parte di
autenticazione dei client. Segue una descrizione delle opzioni selezionabili:
Encryption: Selezionare l’algoritmo di crittografia tra AES e TKIP.
WPA: Selezionare il certificato dalla combo-box da utilizzare per l’autenticazione del
client.
20
4.3 Site Survey
Questa sezione permette visualizzare le reti wireless disponibili, alle quali sarà possibile
connettersi tramite il dispositivo.
Segue una descrizione delle opzioni selezionabili:
SSID: Nome identificativo della rete wireless.
Security: Indica l’algoritmo di crittografia utilizzata dalla rete wireless.
Signal: Visualizza la potenza del segnale di connessione tra il client ed il relativo
Access Point.
CH: Visualizza il canale di trasmissione utilizzato dall’Access Point.
MAC: Visualizza l’indirizzamento MAC dell’Access Point selezionato (o del client nel
caso di connessioni Ad-Hoc).
Infra/Ad-Hoc: Visualizza la tipologia di connessione attiva tra il client ed il relativo
Access Point / Client.
21
Cliccare su “Refresh” per aggiornare la lista delle reti
disponibili.
Selezionare una delle reti disponibili e premere sul tasto “Connect” per eseguire la
connessione alla stessa.
22
4.4 Profile
Da questa schermata è possibile creare e gestire i vari profili utilzzati dal dispositivo.
Nella schermata “Network List” è riportata la lista dei profili di connessione utilizzati.
Per attivare un profilo di connessione, cliccare sul nome relativo e premere il tasto
“Connect”.
Segue una descrizione delle opzioni selezionabili:
Add: Permette di creare un nuovo profilo di connessione.
Remove: Rimuove il profilo selezionato dalla finestra “Network list”.
Edit: Permette di modificare i dati di configurazione del profilo selezionato nella
finestra “Network List”.
Connect: Utilizza il profilo selezionato dalla finestra “Network list” come profilo di
connessione corrente.
23
Al momento dell’instaurazione di una nuova connessione, i dati
vengono salvati creando un profilo denominato con il valore
SSID dell’Access Point a cui ci si sta connettendo.
Nel caso in cui il profilo sià esistente, lo stesso verrà solamente
attivato per poter consentire la corretta connessione del
dispositivo all’Access Point di riferimento.
24
4.5 WPS
Il supporto del Wi-Fi Protected Setup (WPS) permette di mettere in sicurezza la rete
wireless in maniera semplice ed intuitiva. Esistono 2 modalità di utilizzo.
Push The Button on My Access Point
Selezionare WPS. Verrà mostrata una schermata contenente 2 opzioni.
Selezionare Push The Button on My Access Point. A questo punto
schiacciare il bottone WPS sull’AP e cliccare su Next.
Partirà il processo di associazione. Se questo avviene correttamente verrà
mostrata la seguente schermata.
25
In caso di problemi invece, verrà mostrata la seguente schermata.
26
Enter A Pin on MY Access point
Selezionare WPS. Verrà mostrata una schermata contenente 2 opzioni.
Selezionare Enter A Pin on MY Access point. Prendere nota del PIN
mostrato e digitarlo nell’AP per far partire il processo di configurazione
WPS. Cliccare a questo punto su Next.
Partirà il processo di associazione. Selezionare l’SSID dell’AP e cliccare
nuovamente su Next.
27
Se questo avviene correttamente verrà mostrata la seguente schermata.
In caso di problemi invece, verrà mostrata la seguente schermata.
28
Una volta partito sull’AP il processo WPS è opportuno, entro un
paio di minuti, terminare la procedura di associazione sul client.
Nel modello A02-RA144-W300N, una volta effettuato l’accesso
via web, selezionare Interface Setup-Wireless. Nella sezione
WPS Settings, spuntare la voce WPS PIN, digitare il PIN
(fornito dall’Utility del client) nel campo Enrollee Pin Code e
cliccare sul bottone Start WPS.
29
4.6 About
Questa pagina contiene alcune informazioni relative al dispositivo, come la versione
del driver utilizzata, del firmware e dell’ utility.
Quando è disponibile una nuova versione di software, è quindi possibile confrontarla
con la versione riportata da questa pagina al fine di verificare la necessità di un
aggiornamento.
30
5. Supporto Offerto
Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile
contattare il servizio di assistenza tecnica Atlantis Land tramite l’apertura di un ticket
on-line sul portale http://supporto.atlantis-land.com.
Nel caso non fosse possibile l’accesso al portale di supporto, è altresì possibile
richiedere assistenza telefonica al numero 02/00632345.
Per esporre eventuali richieste di supporto prevendita o richieste di contatto , vi
invitiamo ad utilizzare gli indirizzi mail info@atlantis-land.com oppure
prevendite@atlantis-land.com.
Atlantis Land
Via Pelizza da Volpedo, 59
20092 Cinisello Balsamo (MI) - Italy
Tel: +39. 02.00.632.300
Fax: +39. 02.66.016.666
Website: http://www.atlantis-land.com
Email: info@atlantis-land.com
31
32
Copyright Statement
No part of this publication may be reproduced, stored in a retrieval system, or
transmitted in any form or by any means, whether electronic, mechanical,
photocopying, recording or otherwise without the prior writing of the publisher.
Windows™ 98SE/2000/ME/XP/VISTA are trademarks of Microsoft® Corp. Pentium is
trademark of Intel. All copyright reserved.
The Atlantis Land logo is a registered trademark of Atlantis Land. All other names
mentioned mat be trademarks or registered trademarks of their respective owners.
Subject to change without notice. No liability for technical errors and/or omissions.
Wireless LAN, Health and Authorization for use
Radio frequency electromagnetic energy is emitted from Wireless LAN devices. The
energy levels of these emissions however are far much less than the electromagnetic
energy emissions from wireless devices like for example mobile phones. Wireless LAN
devices are safe for use frequency safety standards and recomme ndations. The use of
Wireless LAN devices may be restricted in some situations or environments for
example:
On board of airplanes, or
In an explosive environment, or
In case the interference risk to other devices or services is perceived or
In case the policy regarding the use of Wireless LAN devices in specific organizations
or environments (e.g. airports, hospitals, chemical/oil/gas industrial plants, private
buildings etc.) is not clear, please ask for authorization to use these dev ices prior to
operating the equipment.
Regulatory Information/disclaimers
Installation and use of this Wireless LAN device must be in strict accordance with the
instructions included in the user documentation provided with the product. Any
changes or modifications made to this device that are not expressly approved by the
manufacturer may void the user’s authority to operate the equipment. The
Manufacturer is not responsible for any radio or television interference caused by
unauthorized modification of this device, of the substitution or attachment.
Manufacturer and its authorized resellers or distributors will assume no liability for any
damage or violation of government regulations arising from failing to comply with
these guidelines.
identified as harmful
33
Location
Frequency Band (MHz)
Power (EIRP)
Indoor (no restriction)
2400-2483,5
100mW(20dBm)
CE Mark Warning
In a domestic environment, this product may cause radio interference, in which case
the user may be required to take adequate measures.
CE in which Countries where the product may be used freely:
Germany, UK, Italy, Spain, Belgium, Netherlands, Portugal, Greece, Ireland, Denmark,
Luxembourg, Austria, Finland, Sweden, Norway and Iceland.
France: except the channel 10 through 13, law prohibits the use of other channels.
CE/EMC Restriction of Liability
The product described in this handbook was designed, produced and approved
according to the EMC-regulations and is certified to be within EMC limitations.
If the product is used in an uncertified PC, the manufacturer undertakes no warranty
in respect to the EMC limits. The described product in this handbook was constructed,
produced and certified so that the measured values are within EMC limitations. In
practice and under special circumstances, it may be possible, that the product may be
outside of the given limits if it is used in a PC that is not produced under EMC
certification. It is also possible in certain cases and under special circumstances,
which the given EMC peak values will become out of tolerance. In these cases, the
user himself is responsible for compliance with the EMC limits.
Declaration of Conformity
This equipment has been tested and found to comply with Directive 1999/5/CE of the
European Parliament and of the Council on radio equipment and telecommunications
terminal equipment and the mutual recognition of their conformity. After assessment,
the equipment has been found to comply with the following standards: EN 300.328
(radio), EN 301 489-1, EN 301 489-17 (electromagnetic compatibility) and EN 60950
(safety). This equipment may be used in all European Union contries and in all
countries applying Directive 1999/5/CE, without restriction, with the exception of the
following countries:
France (FR):
the frequency bans listed on the chart. For more info, consult the website
telecom.fr.
When this equipment is used outdoors, output power is limited to within
www.art-
34
Outdoor
2400-2454
2454-2483,5
100mW(20dBm)
10mW(10dBm)
Italy(IT):
Luxembourg:
Norway (NO):
of 20 km from the center of Ny Alesund.
Russia (CCP):
Declaration of Conformity
Hereby, Sidin SpA, declares that this product is in compliance to all relevant essential
requirements of R&TTE Directive (99/5/CE). CE Declaration is available on the web site
www.atlantis-land.com.
procedures of this equipment
The mentioned information are reported herewith in compliance with directive
2002/95/CE, 2002/96/CE and 2003/108/CE which requires a separate collection
system and specific treatment and disposal procedures for the waste of electric and
electronic equipments.
The crossed-out wheeled bin symbol printed on the unit label or unit packaging
indicates that this equipment must not be disposed of as unsorted municipal waste but
it should be collected separately.
The waste of electric and electronic equipment must be treated separately, in order to
ensure that hazardous materials contained inside the equipment are not buried
thereby providing potential future problems for the environment and human health.
Moreover, it will be possible to reuse and recycle some parts of the waste of electric
For more info, consult the website
General authorization requie for network and service supply.
This subsection does not apply for geographical area within a radius
only for indoor application.
Important information for the correct recycle/treatment
www.comunicazioni.it
35
CE Logo with attention Mark ( ) aren’t fully
compliant with minimum dimensions requirement to
European Directive due to limited sticker area.
WEEE BIN Logo ( ) isn’t fully compliant with
minimum dimensions requirement to European Directive due
to limited sticker area.
Atlantis Land suggest to vistit the web site www.atlantis-
land.com in order to retrieve update manual, techsheet and
driver.
Before starting, take a few minutes to read this manual.
Read all of instructions and save this manual for later
reference.
and electronic equipment, contributing to reduce the quantities of waste to be
disposed of and the depletion of natural resources.
As user of this equipment, you are responsible to contact the producer to know the
correct procedure in the separate collection system for the waste of electric and
electronic equipments.
Your rôle in participating to the separate collection of waste of electric and electronic
equipment is essential to ensure that environmental protection and human health
objectives connected to a responsible treatment and recycling activities are achieved.
36
Congratulations on your purchase of this 802.11g/n Wireless USB 2.0 Adapter. This
manual helps to get familiar with the 802.11g/n Wireless USB 2.0 Adapter. This
manual contains detailed instructions in operation of this product. Please keep this
manual for future reference.
1. Introduction
With the Wireless N USB Adapter, a desktop or laptop computer can communicate with
another computer wirelessly. An easy-to-use utility is bundled with the Wireless USB
Adapter for configuration, monitoring, and diagnostic purposes.
The Wireless N USB Adapter can wirelessly transmit and receive data, at a speed of up
to 150 megabits per second.
The Wireless N USB Adapter provides users with access to real-time information
anywhere in their organization. The mobility of the Wireless N USB Adapter provides
productivity and service, which are not available under wired networks. The Wireless N
USB Adapter can easily adapt from peer-to-peer networks, suitable for a small number
of users, to full infrastructure networks of thousands of users that allow roaming
around a broad area.
2. Package Contents
Open the box of the Wireless Adapter and carefully unpack it. The box should contain
the following items:
1 x NetFly UP1 WN
1 x Multilanguage QuickStart Guide
1 x CDRom with driver, utility and user manual (English and Italian)
If any item is found missing or damaged, please contact your local reseller for
replacement.
37
The throughput is limited to 6Mbps if the wireless N
Mini USB adapter is plugged on an USB rev1.1 slot.
D:\ will depends on where the CD-ROM drive is located and
<Windows OS> will depend on the Windows OS you are using.
3. Setup and management
3.1 System requirements
Please check the minimal system requirements before start the setup process for
NetFly UP1 WN:
PC with USB V2.0/1.1 slot
Processore Intel® Pentium®III 600Mhz or compatible with 512 MB RAM
Microsoft Windows 2000(SP4), XP(SP2) or VISTA
Free space on HDD
CD-ROM Drive
3.2 Utility and driver installation for OS Windows
1. Insert the CD-ROM and the Auto-run program will appear. Alternatively,
open a file browser and double click on the autorun.exe file located in the
CD directory. In some specific setting on Windows system, you may need
to proceed the software manually, go to your Windows Start menu and
choose Run, type “D:\A02-UP1-WN\Utility\Setup.exe” in the dialog
box and click OK.
2. Click on “A02-UP1-WN” icon to select Wireless USB Adapter Home Page.
3. Select “Utility” and the install wizard will begin installing the software.
Follow the install wizard instructions to complete the installation.
38
If you need to install the driver manually, refer each Windows
OS to the following CD-Rom directory path: D:\A02-UP1-
WN\Drivers\<Windows OS>.
Icon
Quality of Signal
Excellent
Good
Waiting connection
4. When the wizard is finished, it will ask to connect USB Adapter to your PC.
Please plug the Wireless adapter to a free USB slot on the PC. The OS will start an
automatic hardware discovery procedure in order to find and install the best driver
available for the device.
Please refer to the picture for the installation of the NetFly UP1 WN.
When the Wireless LAN Adapter was installed, you will see the icon on the Windows
task bar. The user can configure the wireless settings using the Wireless Adapter
Configuration Utility. Double-click the utility icon that appears in the taskbar .
39
Not connected
When the icon in the toolbar represents in full green color then the signal strength has
an excellent performance with the AP, if it represents in yellow color then the signal
strength has a fair performance with the AP, and if the icon represents no color, then
the signal strength has a worst performance with the wireless station.
40
4. Wireless Utility Setting
The user can configure the wireless settings using the Wireless Adapter Configuration
Utility. Double-click the utility icon that appears in the taskbar.
The Wireless Adapter Configuration Utility is divided into six sections: Link Info,
Configuration, Site Survey, Profile, WPS and About.
4.1 Link Info
This is the default screen after launching the Utility program.
41
Status: Shows the associated BSSID, which can be used to identify the wireless
access point.
SSID: Shows the current SSID, which must be the same on the wireless client and AP
in order for communication to be established.
Frequency: Shows the current frequency used for the wireless network.
Wireless Mode: Shows the current wireless mode used for wireless communication.
Encryption: Shows the current encryption mode used on the wireless network.
TxRate: Shows the current data rate used for transmitting.
Channel: Shows the current channel for communication.
Link Quality: Shows the link quality of the Wireless N USB Adapter with the Access
Point when operating under Infrastructure mode.
Signal Strength: Shows the wireless signal strength of the connection between the
Wireless N USB Adapter with the Access Point.
Data Rate: Shows the statistics of data transfer, and the calculation is based on the
number of packets transmitted and received.
42
4.2 Configuration
This screen is where you set the basic wireless settings for the Wireless N USB
Adapter.
Profile Name: Shows the Profile Name.
SSID: Service Set Identifier, which is a unique name shared among all clients in a
wireless network. The SSID must be identical for each client in the wireless network.
Wireless Mode: There are two modes available for selection
Infrastructure – to establish wireless communication with the LAN and
other wireless clients through the use of Access Points.
Ad-Hoc – to establish point-to-point wireless communication directly with
other wireless client devices.
Authtication: The following options are available: Open System, Shared Key, WPAPSK, WPA2-PSK, WPA EAP-TLS, WPA2 EPA-TLS . Select Open System, Shared Key for
WEP data encryption feature.
43
OPEN SYSTEM / SHARED KEY
Open System and Shared Key require the user to set a WEP key to exchange data with
other wireless clients that have the same WEP key.
Default Key: select one of the 4 keys to use.
Network Key: choose the encryption way, either in HEX or ASCII
formats, and enter the password in the blank space.
Key Length: select 64 or 128 bits as the length of the keys
Key Format: HEX or ASCII
44
WPA-PSK / WPA2-PSK
If using the WPA-PSK/WPA2-PSK authentication method, please select the Encryption
type for TKIP or AES then enter the Passphrase key. The minimum length is 8
characters.
WPA EAP-TLS / WPA2 EAP-TLS
If using the WPA/WPA2 EAP-TLS authentication method, please select the Encryption
type for TKIP or AES then select the WPA/WPA2 Certificate from drop down list.
45
4.3 Site Survey
This screen allows the user to scan for available wireless networks (wireless clients
and Access Points). It also allows the user to establish wireless communications with
an available wireless network.
Available Network – displays the wireless networks (wireless clients and access
points) that are within range.
Select any one of the wireless networks by double-clicking on it or clicking on the
“Connect” button.
Click the “Refresh” button to scan for available networks.
Click on “Site Suvey”, and select the wireless network to connect your
NetFly USB UP1 WN.
Click on “Connect” to make a wireless connection with AP/client selected.
46
If selected network use data ecnryption, utility will ask you to
introduce the encryption key for connection.
47
4.4 Profile
Profile – The user can create and manage the created profiles for home, work or
public areas. By double-clicking on one of the created profile, the setting will adjust to
the specific setting such as SSID, channel, and encryption as saved by that particular
profile.
Add: Adds a profile. The following screen will appear. The user can enter the
necessary information required for accessing Access Points or Wireless Router
Remove: Deletes the selected profile
Edit: Edit an exist profile. The screen will back to profile. Edit the SSID and select the
Wireless Mode, Authentication and Encryption then click Apply to save the profile.
When the Profile name was changed, a new profile will be added in the list.
Connect: Selected a profile from list then click the Connect to connecting to the
wireless network with the profile setting.
48
4.5 WPS
Wi-Fi Protected Setup (WPS) is an optional certification program designed to ease the
task of setting up and configuring security on a wireless network. There are two
methods used in the WPS as below instruction.
Push The Button on My Access Point
Selected the Push the button on my access point. Push the WPS
configuration button on your wireless access point or router.
Click the Next button start the WPS configuration.
If the WPS configuration was successful, the follow window will show on.
49
If the WPS configuration was failed, the follow window will show on.
50
Enter A Pin on MY Access point
Using the WPS configuration with the “Enter a PIN into my access point”
method, the configuration steps as below:
Selected the Enter a PIN into my access point, the PIN will be show on
the button of the windows. Enter the PIN code into the WPS “Client PIN
number” of you wireless access point or router then click the Start PIN
button, the wireless access point or router will start the WPS configuration
process. Click the Next button start the WPS configuration
Select the correct SSID and click the Next button.
51
If the WPS configuration was successful, the follow window will show on.
If the WPS configuration was failed, the follow window will show on.
52
53
4.6 About
This screen displays information about the Wireless N USB Adapter, such as the Driver
and Utility version. When a new version of the utility becomes available for upgrade,
users will be able to identify by version numbers.
54
5. Support
For technical questions and support, please contact our help-desk by ticket on
http://www.atlantis-land.com/ita/supporto.php.
For generic information, please send an e-mail to info@atlantis-land.com.
For presales informations, please send an e-mail to prevendite@atlantis-land.com.
Atlantis Land
Via Pelizza da Volpedo, 59
20092 Cinisello Balsamo (MI) - Italy
Tel: +39. 02.00.632.300
Fax: +39. 02.66.016.666
Website: http://www.atlantis-land.com
Email: info@atlantis-land.com
55
Technical Specs
Standards
IEEE 802.11b/g/n (Draft 2.0)
Interface
USB rev1.0/1.1/2.0
Antenna
Internal One Printed Antenna
Frequency Band
2412 ~ 2472 MHz
Radio Technology
IEEE 802.11g/n (Draft 2.0):
Orthogonal Frequency Division
Multiplexing (OFDM)
IEEE 802.11b: Direct Sequence
Spread Spectrum (DSSS)
Modulations Scheme
DBPSK/DQPSK/CCK/OFDM
Media Access Protocol
CSMA/CA with ACK
Transmission Rate
Up to 150Mbps (auto-sense with auto fallback)
Security
64/128-bit WEP, WPA-PSK, WPA2-PSK
Transmitting Power
802.11b: up to 16 ± 1 dBm
802.11g: up to 14 ± 1 dBm
802.11n: up to 12 ± 1 dBm
Receiver Sensitivity
802.11b: -84dBm @8% PER
802.11g: -68dBm @10% PER
802.11n: -65dBm @10% PER
Number of Operational Channel
Europe (13)
Range Coverage
Indoor: up to 100 meters
Outdoor: up to 300 meters
Supported OS
MS Windows VISTA (32/64-bit)
MS Windows XP (32/64-bit)
MS Windows 2000 (SP4 required)
Certifications
CE (Europe), WHQL Certification for driver
Physical and Environmental
Dimensions
15 x 6 x 22 mm (33mm with USB)
Temperature Range
Operation: 0°C ~ 32°C
Storage: -10°C ~ 60°C
Humidity
10% ~ 85% (non Condensing)
Continuos Current Consumption
220mA (Tx), 300mA (Rx)
APPENDIX A: Technical Specifications
56
Via Pelizza da Volpedo, 59
Cinisello Balsamo – MI – Italy
info@atlantis-land.com
