Atlantis Land A02-WS2 GX01 User Manual

WebShare System

Wireless Broadband Kit

ISO 9001:2000 Certified Company

MULTILANGUAGE

Quick Start Guide

A02-WS2_GX01

Where solutions begin

ITALIANO

Questo prodotto è coperto da garanzia Atlantis Land On-Center della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com.

ENGLISH

This product is covered by Atlantis Land 2 years On-Center warranty. For more detailed informations please refer to the web site www.atlantis-land.com For more detailed instructions on configuring and using this device, please refer to the online manual.

FRANCAIS

Ce produit est couvert par une garantie Atlantis Land On-Center 2 ans. Pour des informations plus détaillées, référez-vous svp au site Web www.atlantis-

land.com.

DEUTSCH

Dieses Produkt ist durch die Atlantis Land 2 Jahre On-Center Garantie gedeckt. Für weitere Informationen, beziehen Sie sich bitte auf Web Site www.atlantis- land.com.

ESPAÑOL

Este producto està cubierto de garantía Atlantis Land On-Center por 2 años. Para una información más detallada, se refiera por favor al Web site www.atlantis- land.com.

A02-WS2

The award of the information is facultative, but its lack will prevent ATLANTIS LAND® from starting the Guarantee process requested.

Registration on the web site

www.atlantis-land.com

purchase of the product dismiss the customer from showing a valid proof of purchase (Sale Receipt or Invoice) in case of the request of intervention. For further information we invite you to look at our web site at the section WARRANTY.

within 15 days from the

The Atlantis Land logo is a registered trademark of Atlantis Land SpA. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice. No liability for technical errors and/or omissions.

A02-WS2

MULTILANGUAGE QUICK START GUIDE

ITALIANO

1.1 Contenuto della confezione ....................................................... 8

1.2 I LED frontali .............................................................................. 8

1.3 Le porte posteriori ...................................................................... 9

1.4 Cablaggio................................................................................. 10

1.5 Settaggi di Default.................................................................... 11

1.6 Configurazione di IE................................................................. 11

1.7 Configurazione del PC ............................................................. 11

Configurazione del PC in Windows 95/98/ME................11

Configurazione del PC in Windows NT4.0 .....................12

Configurazione del PC in Windows 2000 ...................... 12

Configurazione del PC in Windows XP .........................12

Configurazione del PC in Windows Vista ....................... 13

1.8 Configurazione del Router ....................................................... 13

Quick Wizard Setup........................................................15

1.9 Installazione e configurazione del Client USB......................... 25

Requisiti di sistema.........................................................25

Installazione Hardware ................................................... 25

Connessione al Router WIreless .................................... 27

1.10 Supporto Offerto..................................................................... 28

ENGLISH

1.1 Package contents..................................................................... 31

1.2 The Front Panel LEDs ............................................................. 31

1.3 The Rear Ports......................................................................... 32

1.4 Cabling..................................................................................... 33

1.5 Default Settings........................................................................ 34

1.6 IE Configuration ....................................................................... 35

1.7 TCP/IP Configuration ............................................................... 35

Configuring PC (Windows 95/98/ME).............................35

Configuring PC (Windows NT4.0) ................................ 36

Configuring PC (Windows 2000) ................................... 36

Configuring PC (WindowsXP) ...................................... 36

Configuring PC (Windows Vista) ..................................37

1.8 Browser configuration .............................................................. 37

Quick Wizard Setup........................................................37

A02-WS2

MULTILANGUAGE QUICK START GUIDE

1.9 Software Installation................................................................ 48

System Requirements ....................................................48

Hardware and Software Installation............................... 48

Connect to Wireless Broadband Router......................... 50

1.10 Product Support ..................................................................... 51

FRANCAIS

1.1 Contenu de la boîte.................................................................. 54

1.2 Face avant ............................................................................... 54

1.3 Face arrière.............................................................................. 55

1.4 Câblage.................................................................................... 56

1.5 Configuration initiale ................................................................ 57

1.6 Configuration du TCP/IP .......................................................... 58

Configuration sous Windows 95/98/ME.......................... 58

Configuration sous Windows NT4.0 ............................... 58

Configuration sous Windows 2000 ............................... 58

Configuration sous Windows XP ..................................59

Configuration sous Windows Vista ............................... 59

1.7 Vérification ............................................................................... 60

1.8 Configuration avec le Browser ................................................. 60

Quick Wizard Setup........................................................62

1.9 Installation sous Windows de l’Adaptateur USB Wireless....... 71

Requises de système .....................................................71

Connectre l’adaptateur ...................................................71

Sélectionner le réseau....................................................72

1.10 Support................................................................................... 73

APPENDIX

APPENDIX A: Regulatory Domains............................................... 75

APPENDIX B: Technical Features................................................. 76

A02-WS2_GX01(V1.0 January 2008)

A02-WS2

ITALIANO

AVVERTENZE Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle presenti in questo manuale, nel software e nell'hardware fossero presenti degli errori. Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni. Infine, non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del manuale, software e/o hardware. Il contenuto di questo manuale è fornito esclusivamente per uso informale, è soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il sito

www.atlantisland.it

deve essere interpretato come un impegno da parte di Atlantis Land spa che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa in altra forma o con qualsiasi mezzo, elettronicamente o meccanicamente, comprese fotocopie, riproduzioni, o registrazioni in un sistema di salvataggio, oppure tradotti in altra lingua e in altra forma senza un espresso permesso scritto da parte di Atlantis Land spa. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro rispettivi proprietari.

o www.atlantis-land.com per reperirne gli aggiornamenti) e non

Restrizioni di responsabilità CE/EMC

Il prodotto descritto in questa guida è stato progettato, prodotto e approvato in conformità alle regole EMC ed è stato certificato per non avere limitazioni EMC. Se il prodotto fosse utilizzato con un PC non certificato, il produttore non garantisce il rispetto dei limiti EMC. Il prodotto descritto è stato costruito, prodotto e certificato in modo che i valori misurati rientrino nelle limitazioni EMC. In pratica, ed in particolari circostanze, potrebbe essere possibile che detti limiti possano essere superati se utilizzato con apparecchiature non prodotte nel rispetto della certificazione EMC. Può anche essere possibile, in alcuni casi, che i picchi di valore siano al di fuori delle tolleranze. In questo caso l’utilizzatore è responsabile della “compliance” con i limiti EMC. Il Produttore non è da ritenersi responsabile nel caso il prodotto sia utilizzato al di fuori delle limitazioni EMC.

CE Mark Warning

Questo dispositivo appartiene alla classe B. In un ambiente domestico il dispositivo può causare interferenze radio, in questo caso è opportuno prendere le adeguate contromisure.

ATTENZIONE

Lasciare almeno 30cm di distanza tra le antenne del dispositivo e l’utilizzatore.

A02-WS2

ITALIANO

Dichiarazione di Conformità

Questo dispositivo è stato testato ed è risultato conforme alla direttiva 1999/5/CE del parlamento Europeo e della Commissione Europea, a proposito di apparecchiature radio e periferiche per telecomunicazioni e loro mutuo riconoscimento. Dopo l’installazione, la periferica è stata trovata conforme ai seguenti standard: EN 300.328(radio), EN 301 489-1, EN 301 489-17(compatibilità elettromagnetica) ed EN 60950(sicurezza). Questa apparecchiatura può pertanto essere utilizzata in tutti i paesi della Comunità Economica Europea ed in tutti i paesi dove viene applicata la Direttiva 1999/5/CE, senza restrizioni eccezion fatta per:

Francia:

Se si utilizza all’aperto tale dispositivo, la potenza in uscita è limitata (potenza e frequenza) in base alla tabella allegata. Per informazioni ulteriori consultare

www.art-telecom.fr

Luogo Banda di

Frequenze(MHz) Chiuso (senza restrizioni) Aperto 2400-2454

Se l’uso di questa apparecchiatura in ambienti domestichi genera interferenze, è obbligo dell’utente porre rimedio a tale situazione.

Italia:

Questa periferica è conforme con l’Interfaccia Radio Nazionale e rispetta i requisiti sull’Assegnazione delle Frequenze. L’utilizzo di questa apparecchiatura al di fuori di ambienti in cui opera il proprietario, richiede un’autorizzazione generale. Per ulteriori informazioni si prega di consultare: www.comunicazioni.it

2400-2483,5 100mW(20dBm)

2454-2483,5

Potenza (EIRP)

100mW(20dBm) 10mW(10dBm)

A02-WS2

ITALIANO

Questo manuale è inteso come una guida rapida, pertanto per ulteriori dettagli sulla configurazione fare riferimento al manuale esteso presenti sul CDRom allegato.

1.1 Contenuto della confezione

Atlantis Land Wireless Broadband Router, CD-Rom contenente il manuale, Guida di Quick Start, antenna esterna da 2 dBi, Alimentatore esterno (7.5V, 1A) ed un client Wireless USB.

1.2 I LED frontali

LED INFORMAZIONE

POWER

STATUS

WAN

WLAN

LAN

Acceso quando connesso alla rete elettrica.

Lampeggiante quando il dispositivo funziona correttamente. Acceso verde fisso o spento quando il dispositivo ha problemi.

Acceso quando connesso ad un dispositivo Ethernet Verde= connessione a 10 o 100Mbps Lampeggiante quando vi è trasmissione/ricezione.

Acceso lampeggiante quando il modulo wireless è correttamente caricato e quando vi è trasmissione/ricezione.

Acceso quando connesso ad un dispositivo Ethernet Verde= connessione a 10 o 100Mbps

A02-WS2

ITALIANO

Lampeggiante quando vi è trasmissione/ricezione.

1.3 Le porte posteriori

PORTE UTILIZZO

POWER Jack(2)

WAN(3)

LAN(4)

Reverse SMA(5)

Reset(1)

Connettere l’alimentatore a questo jack.

Connettere con un cavo UTP.

Collegare l’antenna fornita in dotazione. Dopo che il dispositivo è acceso, premere per effettuare il

reset per una decina di secondi, rilasciare e questo punto il bottone. Tutti i LED si accenderanno e poi il sistema effettuerà un reboot caricando i parametri di default. Premere invece per un paio di secondi per effettuare il reboot dell’apparato.

A02-WS2

ITALIANO

1.4 Cablaggio

Anzitutto collegare alle porte RJ45 i PC della Lan oppure ulteriori Switch. Infine collegare l’alimentatore al Router ed alla presa elettrica. Una volta effettuati tutti i collegamenti il prodotto effettuerà una diagnostica la cui durata è di circa una decina di secondi. Terminata questa fase il Led POWER sarà acceso verde fisso ed il Led STATUS comincerà a lampeggiare indicando il corretto funzionamento del prodotto. I Led LAN/WLAN/WAN saranno accesi (a seconda dei collegamenti fatti) o lampeggianti . In figura è possibile osservare una tipica installazione domestica, sulla cui porta WAN dell’apparato è stato collegato un dispostivo A02-RA141/A02-RA111 responsabile della connettività ADSL2+.

A02-WS2

ITALIANO

1.5 Settaggi di Default

Prima di iniziare la configurazione dell’Atlantis Wireless Broadband Router è necessario conoscere quali siano i settaggi di default. Lasciando questi settaggi e impostando i PC come client DHCP (come da istruzioni seguenti) è possibile utilizzare l’Atlantis Wireless Broadband Router in pochissimo tempo. Per una configurazione più dettagliata fare riferimento al manuale presente sul CD. Le configurazioni di Default dell’Atlantis Wireless Broadband Router sono:

• Username:admin

• Password: admin

• Indirizzo IP LAN: (192.168.1.1), Subnet Mask (255.255.255.0)

• Indirizzo IP WAN: client DHCP

• DHCP Server: abilitato (192.168.1.100-192.168.1.199)

• SSSID= default, Channel=6, WEP/WAP=disabilitato

1.6 Configurazione di IE A questo punto è necessario lanciare IE, andare nel menù strumenti, poi scegliere

la sezione Connessioni e spuntare una delle seguenti voci:

• Non utilizzare mai connessioni remote

• Usa connessione remota se non è disponibile una connessione di rete

1.7 Configurazione del PC

Configurazione del PC in Windows 95/98/ME

1. Andare in Start/Settings/Control Panel. Cliccare 2 volte su Network e scegliere Configuration.

2. Selezionare TCP/IP->NIC F/E, o qualsiasi Network Interface Card (NIC) del

PC.

3. Cliccare su Properties.

4. Selezionare l’opzione Obtain an IP address automatically (dopo aver scelto IP Address).

5. Andare su DNS Configuration.

6. Selezionare l’opzione Disable DNS e premere su OK per terminare la

configurazione.

A02-WS2

ITALIANO

Riavviare il PC affinché i cambiamenti abbiano effetto.

Configurazione del PC in Windows NT4.0

1. Andare su Start/Settings/ Control Panel. Cliccare per due volte su Network

e poi cliccare su Protocols .

2. Selezionare TCP/IP Protocol e poi cliccare su Properties.

3. Selezionare l’opzione Obtain an IP address from a DHCP server e premere

OK.

Configurazione del PC in Windows 2000

1. Andare su Start/Settings/Control Panel. Cliccare due volte su Network and Dial-up Connections.

2. Cliccare due volte su Local Area Connection.

3. In Local Area Connection Status cliccare Properties.

4. Selezionare Internet Protocol (TCP/IP) e cliccare su Properties.

5. Selezionare l’opzione Obtain an IP address automatically e successivamente Obtain DNS server address automatically.

6. Premere su OK per terminare la configurazione.

Configurazione del PC in Windows XP

1. Andare su Start e poi Control Panel. Cliccare due volte su Network (in

Classic View) Connections.

2. Cliccare due volte su Local Area Connection.

3. In Local Area Connection Status cliccare Properties.

4. Selezionare Internet Protocol (TCP/IP) e cliccare su Properties.

5. Selezionare l’opzione Obtain an IP address automatically e

successivamente Obtain DNS server address automatically.

6. Premere su OK per terminare la configurazione.

A02-WS2

ITALIANO

Configurazione del PC in Windows Vista

1. Andare su Start poi Pannello di Controllo (cliccare sulla voce Visualizzazione classica) e qui cliccare due volte sull’icona Centro Connessione di rete e Condivisione, poi cliccare su Gestisci connessione di rete.

2. Cliccare 2 volte sull’icona Local Area Connection e cliccare su Proprietà poi cliccare su Continua(per continuare è necessaria l’utorizzazione dell’utente).

3. Selezionare Protocollo Internet Versione 4 Protocol (TCP/IPv4) e cliccare su Proprietà.

4. Selezionare l’opzione Ottieni automaticamente un indirizzo IP e successivamente Ottieni indirizzi server DNS automaticamente.

5. Premere su OK per terminare la configurazione.

1.8 Configurazione del Router

Digitare nel browser web il seguente indirizzo IP: http://192.168.1.1 e premere il tasto invio.

Utilizzare admin (come nome utente) e admin (come password). Premere OK per continuare.

A02-WS2

ITALIANO

Apparirà a questo punto la configurazione Wizard che consente una configurazione guidata dell’apparato. Chiudendo la Wizard è possibile accedere al Menù Principale dove è possibile configurare dettagliatamente il dispositivo (si rimanda al manuale completo presente su CDRom). Nel caso il Wizard non partisse automaticamente è sufficiente cliccare sull’apposita voce per avviarla.

A02-WS2

ITALIANO

Quick Wizard Setup

Grazie a questo Wizard è possibile configurare il dispositivo in brevissimo tempo. Apparirà l’immagine di sotto (qualora non fosse così, cliccare sul bottone Wizard). Cliccare su Next per proseguire.

A02-WS2

ITALIANO

Step 1: Modifica Password

E’ possibile adesso cambiare la password, cliccare poi su Next per passare al prossimo step.

A02-WS2

ITALIANO

Step2: Scelta della Time Zone

Selezionare adesso dal menù a tendina il fuso orario di appartenenza. Cliccare poi su Next per proseguire.

A02-WS2

ITALIANO

Step 3: Configurazione LAN ed impostazioni del DHCP

E’ possibile cambiare l’indirizzo IP del dispositivo e la subnet mask. Il valore di default è: 192.168.1.1. Spuntare Enabled per abilitare il DHCP server del dispositivo. Il DHCP server assegnerà automaticamente gli indirizzi IP ai vari client Wireless o Wired. E’ possibile assegnare il range di IP che saranno assegnati (inserite l’IP di partenza in Range start e l’IP finale in Range end). Cliccare su Next per continuare.

A02-WS2

ITALIANO

Step 4: Impostazione della Connessione Internet

Selezionare la modalità di connessione ad Internet tra le scelte disponibili. Se il dispositivo è utilizzato come Access Point (la porta WAN non viene collegata) saltare allo step (5) successivo.

A02-WS2

ITALIANO

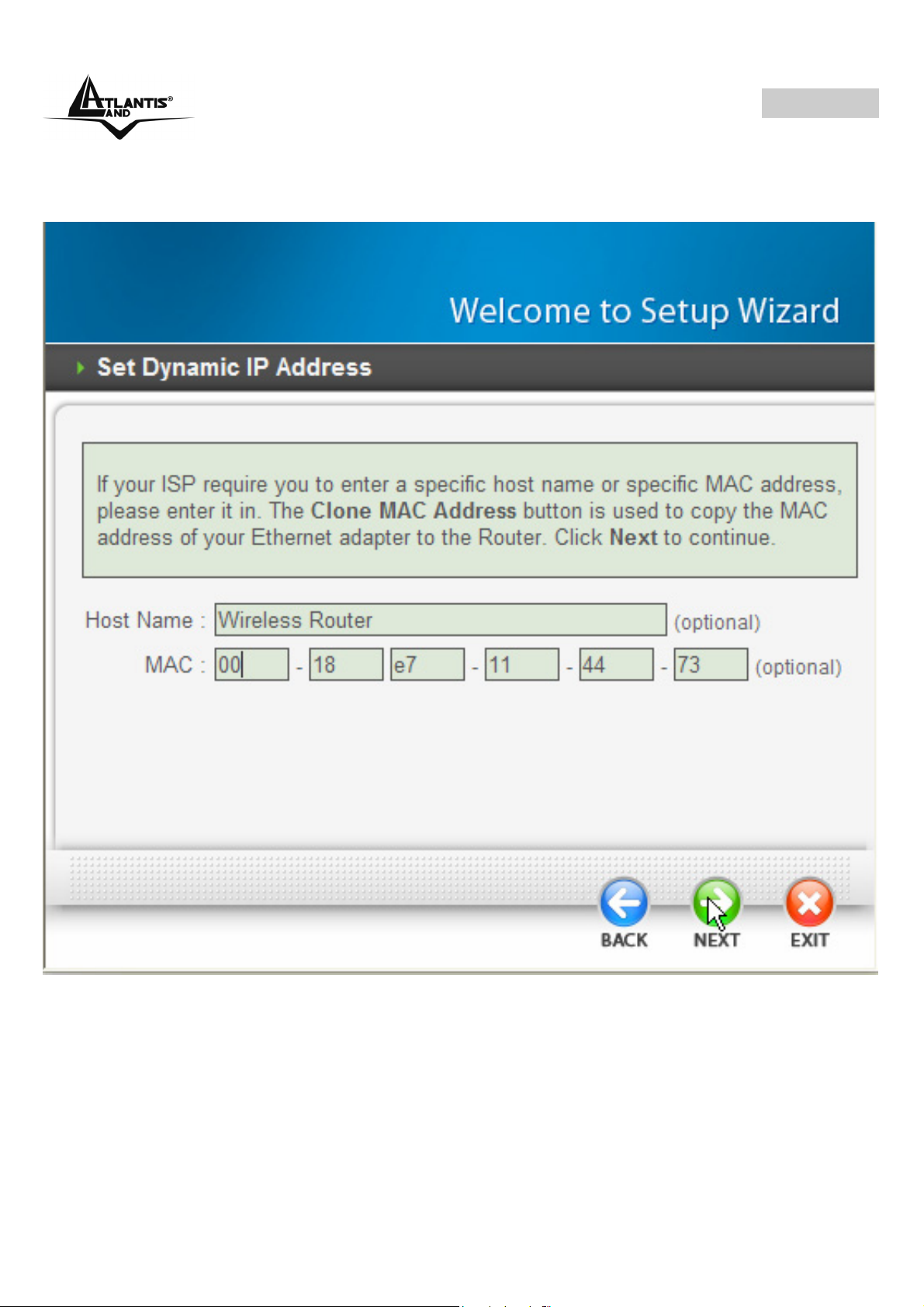

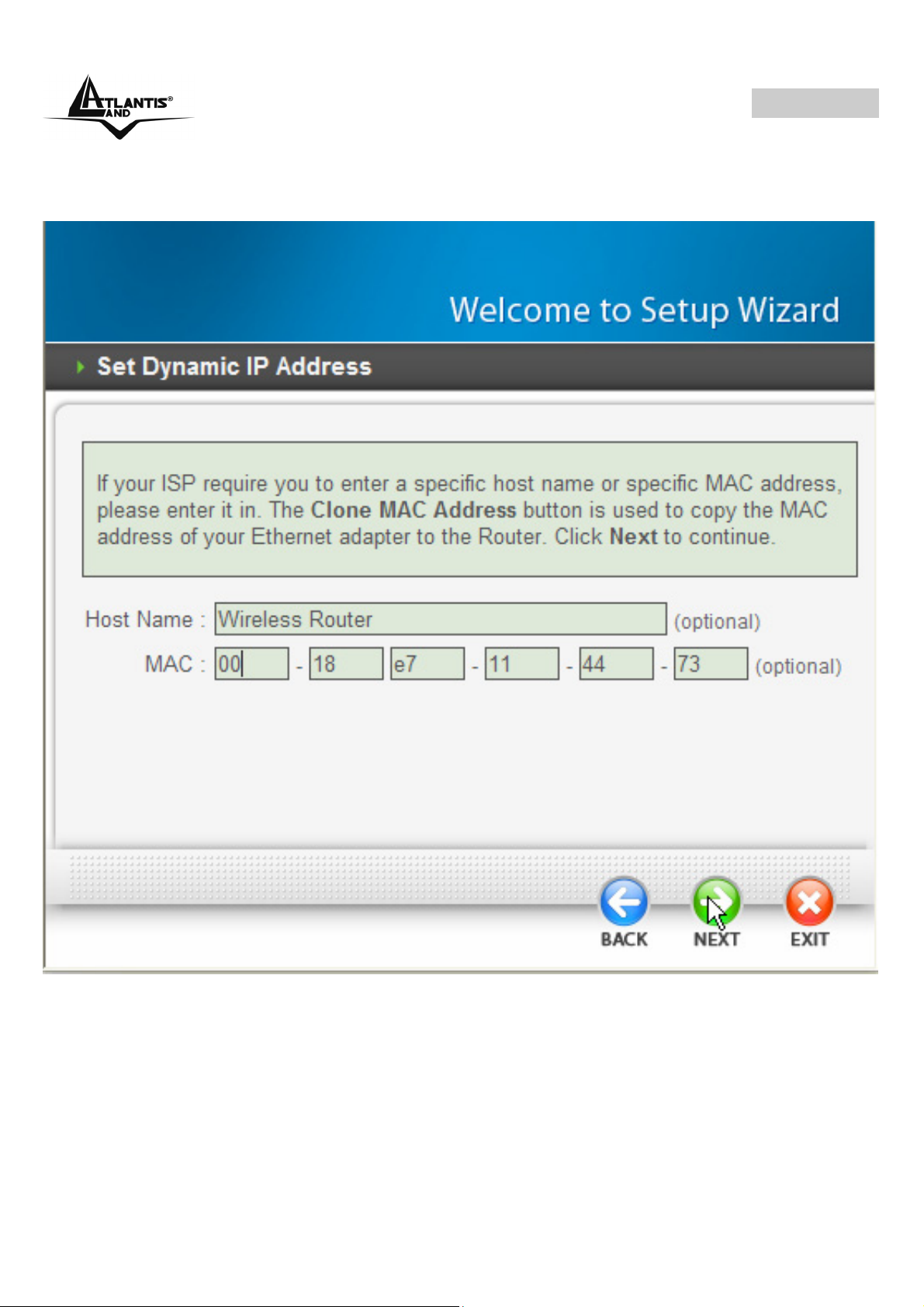

Obtain IP automatically (DHCP client): Scegliendo "Obtain IP automatically (DHCP client)" l’interfaccia WAN prenderà l’indirizzo IP da un server DHCP presente sulla rete cui viene collegata. Cliccare Next per proseguire.

A questo punto è possibile clonare sul Wireless Broadband Router un indirizzo MAC particolare. Nel caso non ci fosse questa necessità proseguire cliccando

Next.

A02-WS2

ITALIANO

Fixed IP Address:

Introdurre l’indirizzo IP manualmente sull’interfaccia WAN. Introdurre anche gli IP dei DNS.

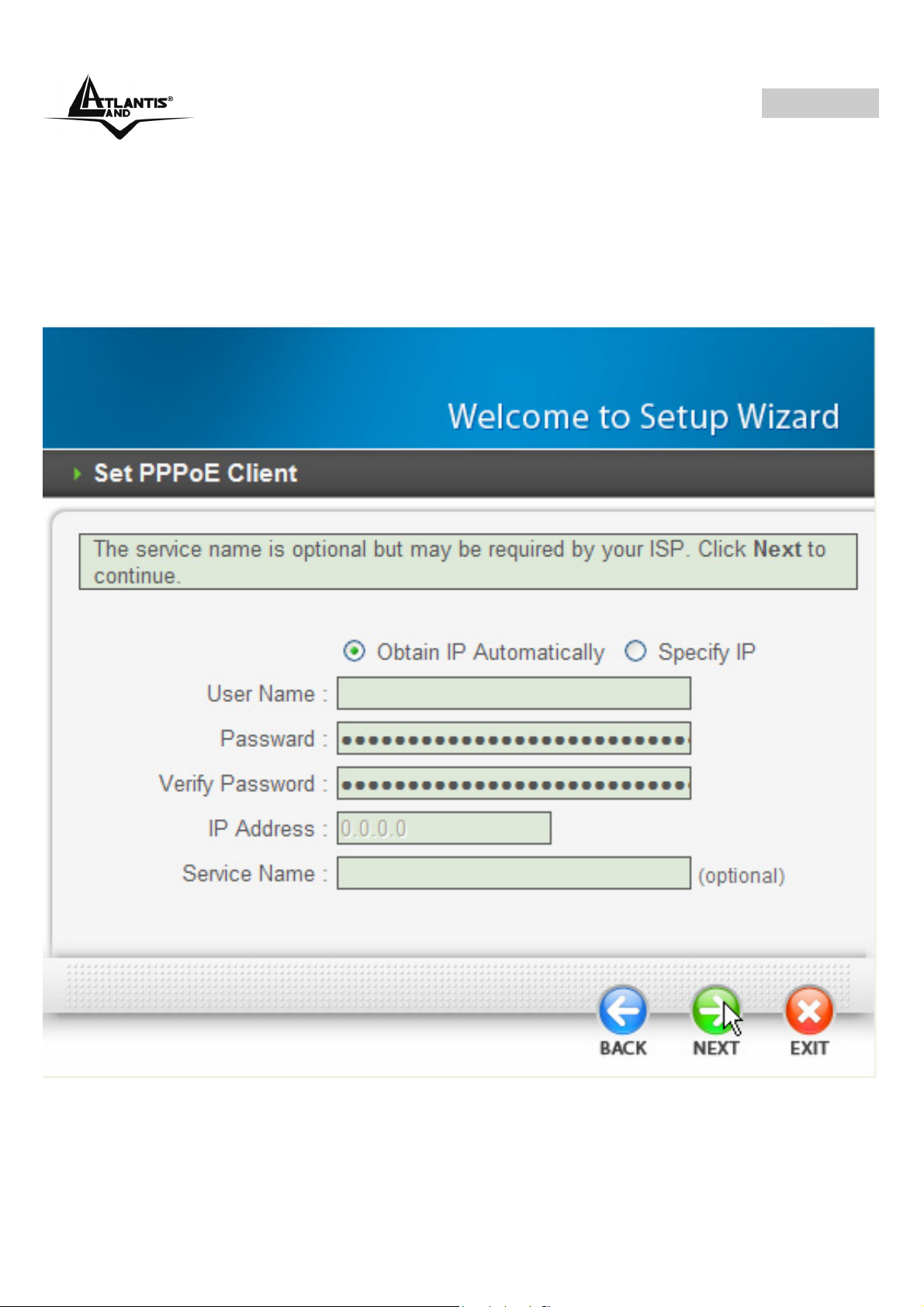

PPPoE to obtain IP automatically oppure PPPoE with a fixed IP address: Introdurre l’Username e Password (eventualmente l’IP) dell’abbonamento con l’ISP. Spuntare la voce Specify IP nel caso in cui l’IP sia statico. Il campo Service Name può essere richiesto dal fornitore di servizio (in caso non sia espressamente richiesto ignorare questo campo).

Cliccare Next per proseguire.

A02-WS2

ITALIANO

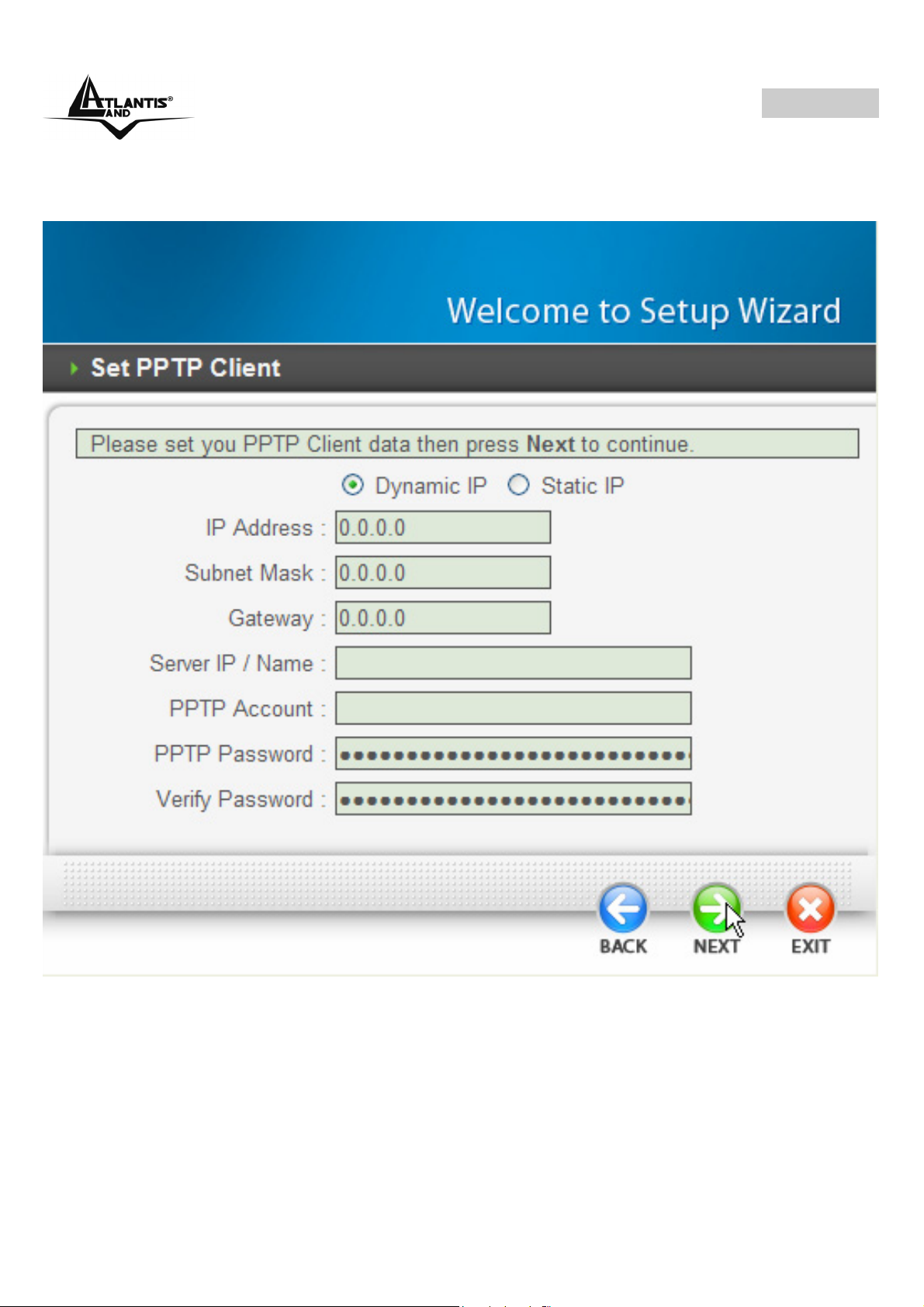

PPTP/L2TP:

Introdurre l’Username (PPTP Account) e Password ed il nome o IP (eventualmente l’IP) del server PPTP. Spuntare la voce Static IP nel caso in cui l’IP sia statico.

Cliccare Next per proseguire.

A02-WS2

ITALIANO

Step 5: Set Wireless LAN connection

Cliccare Enable per abilitare l’interfaccia wireless. Introdurre il valore di SSID (deve essere identico in tutti i dispositivi) e scegliere il canale su cui opererà il dispositivo.

A02-WS2

ITALIANO

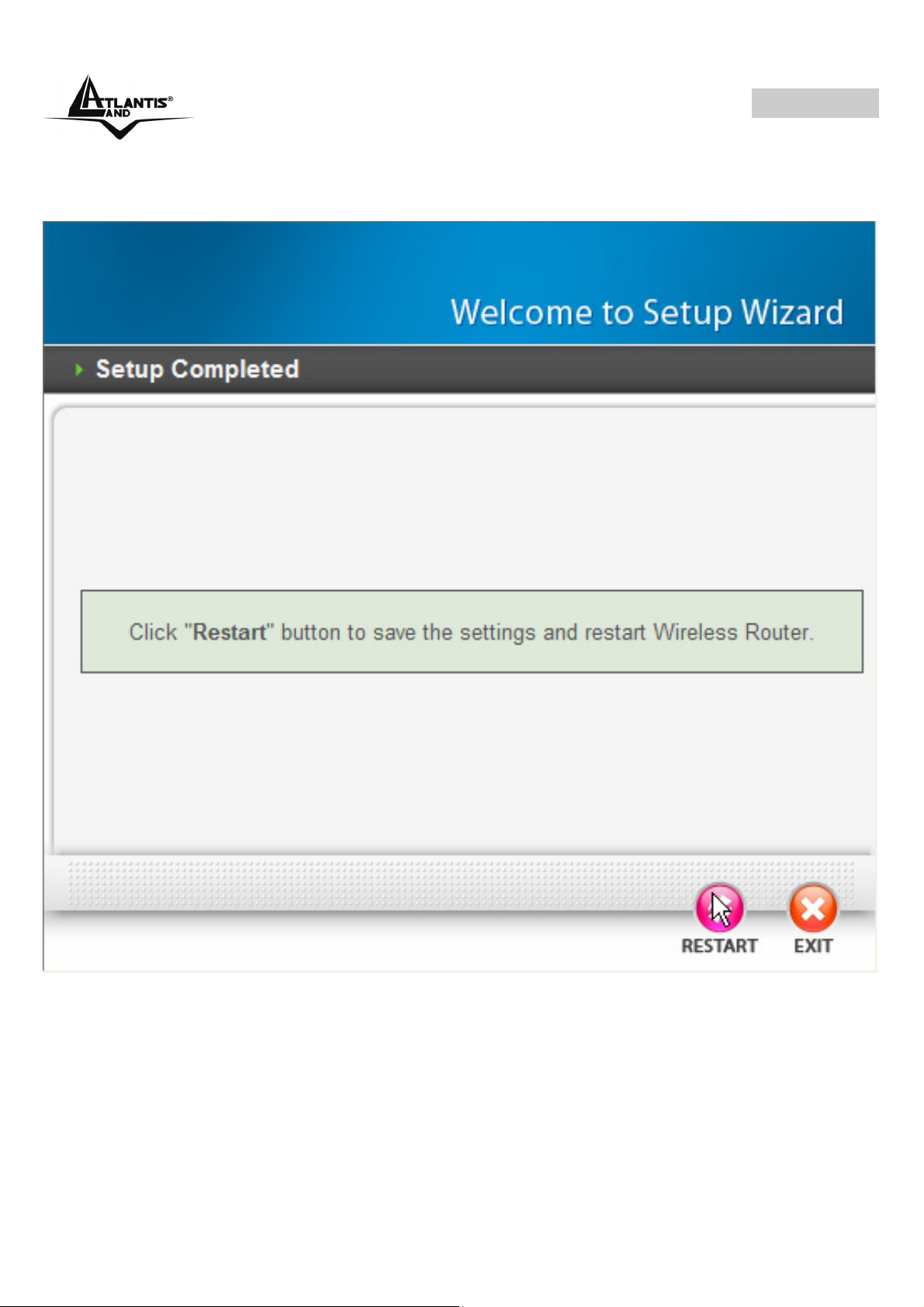

Step 6: Restart

A questo punto la configurazione è terminata, riavviare il Wireless Broadband Router premendo su Restart. Cliccando invece su Exit tutti i settaggi impostati non verranno salvati.

Provare ad effettuare una prova di navigazione.

In caso di problemi fare riferimento al manuale esteso presente sul CDRom allegato.

A02-WS2

+ 53 hidden pages
