Quick Start Guide

ITALIANO

1.1 Panoramica.............................................................................................9

1.2 Contenuto della Confezione....................................................................9

1.3 Caratteristiche Tecniche .........................................................................9

1.4 Requisiti di Sistema ..............................................................................10

1.5 Installazione Hardware .........................................................................10

1.6 Installazione dei Driver su sistemi Windows......................................... 11

Windows XP Service Pack 2 .................................................................11

Windows XP Service Pack 1/ Windows 2000........................................ 12

Windows 98SE / ME..............................................................................13

1.7 Verifica Installazione (opzionale) ..........................................................14

1.8 Configurazione Avanzata......................................................................15

1.9 Rimozione Driver ed Utility.................................................................... 15

1.10 Supporto Offerto .................................................................................16

ENGLISH

1.1 Overview of the WebRunner USB ........................................................18

1.2 Package Contents.................................................................................18

1.3 WebRunner USB Features ................................................................... 18

1.4 Hardware Requirements .......................................................................19

1.5 Connecting The Modem To Your Computer .........................................19

1.6 Installing Your Modem Driver................................................................ 20

Windows XP Service Pack 2 ................................................................. 20

Windows XP Service Pack 1 ................................................................. 21

Windows 2000 .......................................................................................21

Windows ME 21
Windows 98 22

1.7 Verifying Your Modem ..........................................................................22

1.8 Advanced Configuration........................................................................ 23

1.9 Uninstalling the WebRunner USB.........................................................24

1.10 Support ...............................................................................................25

FRANCAIS

1.1 Panorama .............................................................................................28

1.2 Contenu de la boîte...............................................................................28

5

Quick Start Guide

1.3 Caractéristiques principales.................................................................. 29

1.4 Besoins système...................................................................................29

1.5 Installation Hardware ............................................................................30

1.6 Installation des Pilotes sous Windows.................................................. 30

Windows XP Service Pack 2 ................................................................ 30

Windows XP Service Pack 1/ Windows 2000........................................ 31

Windows 98SE / ME..............................................................................33

1.7 Supprimer les drivers et l’utilitaire......................................................... 34

1.8 Support .................................................................................................35

A01-PU2_GX01(V1.0 April 2006)

6

ITALIANO

AVVERTENZE
Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle
tabelle presenti in questo manuale, nel software e nell'hardware fossero
presenti degli errori. Tuttavia, non possiamo garantire che non siano
presenti errori e/o omissioni. Infine, non possiamo essere ritenuti
responsabili per qualsiasi perdita, danno o incomprensione compiuti
direttamente o indirettamente, come risulta dall'utilizzo del manuale,
software e/o hardware.
Il contenuto di questo manuale è fornito esclusivamente per uso informale,
è soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il
sito www.atlantisland.it
aggiornamenti) e non deve essere interpretato come un impegno da parte
di Atlantis Land spa che non si assume responsabilità per qualsiasi errore
o inesattezza che possa apparire in questo manuale. Nessuna parte di
questa pubblicazione può essere riprodotta o trasmessa in altra forma o
con qualsiasi mezzo, elettronicamente o meccanicamente, comprese
fotocopie, riproduzioni, o registrazioni in un sistema di salvataggio, oppure
tradotti in altra lingua e in altra forma senza un espresso permesso scritto
da parte di Atlantis Land spa. Tutti i nomi di produttori e dei prodotti e
qualsiasi marchio, registrato o meno, menzionati in questo manuale sono
usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro
rispettivi proprietari.

Restrizioni di responsabilità CE/EMC

Il prodotto descritto in questa guida è stato progettato, prodotto e approvato
in conformità alle regole EMC ed è stato certificato per non avere limitazioni

o www.atlantis-land.com per reperirne gli

EMC.
Se il prodotto fosse utilizzato con un PC non certificato, il produttore non
garantisce il rispetto dei limiti EMC. Il prodotto descritto è stato costruito,
prodotto e certificato in modo che i valori misurati rientrino nelle limitazioni
EMC. In pratica, ed in particolari circostanze, potrebbe essere possibile che
detti limiti possano essere superati se utilizzato con apparecchiature non
prodotte nel rispetto della certificazione EMC. Può anche essere possibile,
in alcuni casi, che i picchi di valore siano al di fuori delle tolleranze. In

7

ITALIANO

questo caso l’utilizzatore è responsabile della “compliance” con i limiti EMC.
Il Produttore non è da ritenersi responsabile nel caso il prodotto sia
utilizzato al di fuori delle limitazioni EMC.

8

ITALIANO

1.1 Panoramica

Atlantis Land Web Runner USB è il prodotto ideale per accedere in maniera
semplice e funzionale alla rete PSTN. Il Web Runner USB è facile da
installare e semplice da configurare, grazie al supporto Plug’n’Play per i
sistemi operativi più diffusi. Il supporto del nuovo protocollo V.92 rende il
WebRunner USB lo strumento ideale per la connessione ad Internet. E’
inoltre utilizzabile per l’invio/ricezione di Fax.

1.2 Contenuto della Confezione

Una volta aperta la confezione in cartone dovrebbero essere presenti i
seguenti componenti:

• Web Runner USB

• CR Rom contente driver e manuali

• Cavo Telefonico RJ11

• Manuale cartaceo

• Garanzia

Qualora mancasse uno qualsiasi di questi componenti è necessario
rivolgersi immediatamente al rivenditore.

1.3 Caratteristiche Tecniche

• Supporto V.92 (up to 56 Kbps download, 48 Kbps upload)

• Modem on Hold (V.92) e Quick Connect (V.92)

• Compressione dati V.44/V.42 bis/MNP 5

• Collegabile e staccabile a caldo dal PC

• Plug and Play 98/98SE/ME/2000/XP

• Alimentato tramite il bus USB

• Fax Gruppo 3, Classe 1 (da 9600 a 14.400 bps)42

• Supporto per video conferenza V.80/H.324 P

• Correzione dati V.42/MNP 2-4

9

ITALIANO

1.4 Requisiti di Sistema

Verificare di avere a disposizione tutto il necessario per eseguire
l’installazione del WebRunner USB. E’ necessario disporre di:

• Un PC con un connettore USB libero ed il controller USB

correttamente installato

• Microsoft Windows 98SE, ME,2000 o XP

• Linux OS (kernel 2.4 e kernel 2.6)

• Almeno 10 MB di spazio libero sull’Hard Disk

• Almeno Intel® Pentium® 233 Mhz o superiore con 128MB RAM con

lettore CDRom

Il prodotto è stato testato solo sui kernel e con le
distribuzioni elencate. Atlantis Land non garantisce che
il dispositivo funzioni su distribuzioni/kernel diverse da
quelle elencate né, dato il vasto numero di
combinazioni, potrà offrire supporto

1.5 Installazione Hardware

Collegare una estremità del cavo USB nella rispettiva porta USB del PC.
Passare dunque all’installazione dei driver a seconda del SO utilizzato
(partirà infatti una procedura di rilevamento del nuovo hardware). Terminata
la procedura di installazione dei driver collegare il cavo telefonico RJ11
fornito al WeB Runner USB (nell’apposito jack) e ad una presa telefonica.

Accertarsi che la presa telefonica utilizzata sia di tipo
analogico (la normale linea di casa); alcuni centralini
utilizzano linee digitali che potrebbero danneggiare il
modem nel caso questo venisse connesso a tale tipo di
linea

10

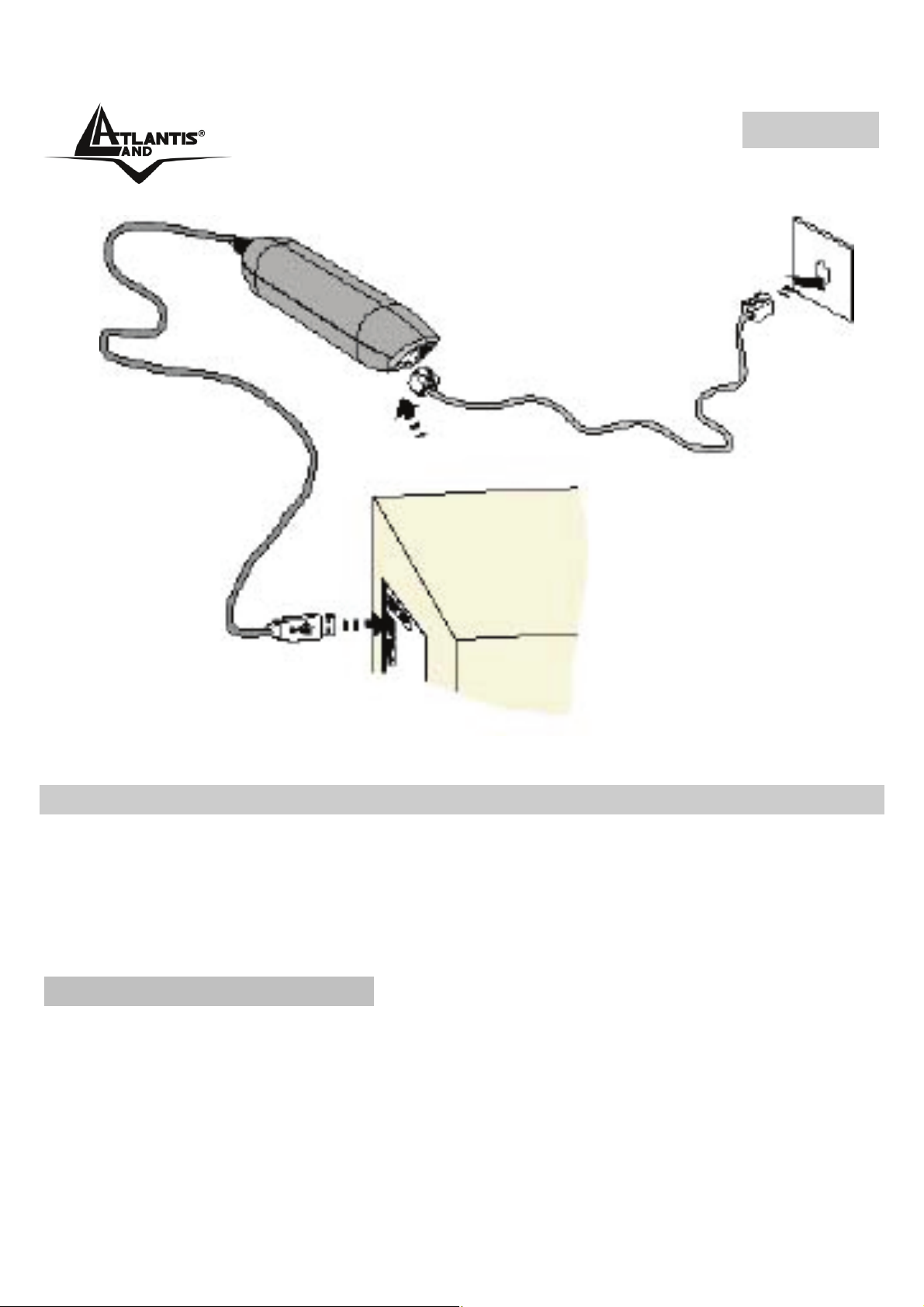

ITALIANO

WebRunner USB

Presa
telefonica

Cavo telefonico

Computer

Porta USB

1.6 Installazione dei Driver su sistemi Windows

Per lanciare direttamente i driver/utility, una volta inserito il CD nell’apposito
lettore, cliccare sull’icona setup (CDRom:\driver\Sistema Operativo

\setup.exe).

Windows XP Service Pack 2

Inserire il CDRom nell’apposito lettore e lanciare il file setup.exe (contenuto
nella directory CDRom:\driver\WinXP).
Seguire le istruzioni a video per completare l’installazione.
Riavviare infine il PC.

11

ITALIANO

Windows XP Service Pack 1/ Windows 2000

Dopo aver connesso il Web Runner USB al PC, tramite il cavo USB, verrà
visualizzata la finestra di dialogo “Installazione guidata nuovo hardware”.
Scegliere Installa da un elenco o percorso specifico (per utenti

esperti). Nel caso di Win2000 scegliere Cerca un driver adatto alla
periferica. Premere poi su Avanti.
All’apparire della finestra scegliere Ricerca il miglior driver disponibile in
questi percorsi e spuntare poi la voce includi il seguente percorso nella
ricerca. Nel caso di Win2000 selezionare Specificare un percorso.

Premere poi su Sfoglia ed introdurre il percorso in cui sono contenuti i
driver (CDRom:\Driver\WinXP o Win200) e premere poi su Avanti.
All’apparire delle finestra (potrebbe apparire diverse volte) sulla mancata
compatibilità col programma di certificazione WinLogo premere Continua.
Premere Fine per terminare poi l’installazione.

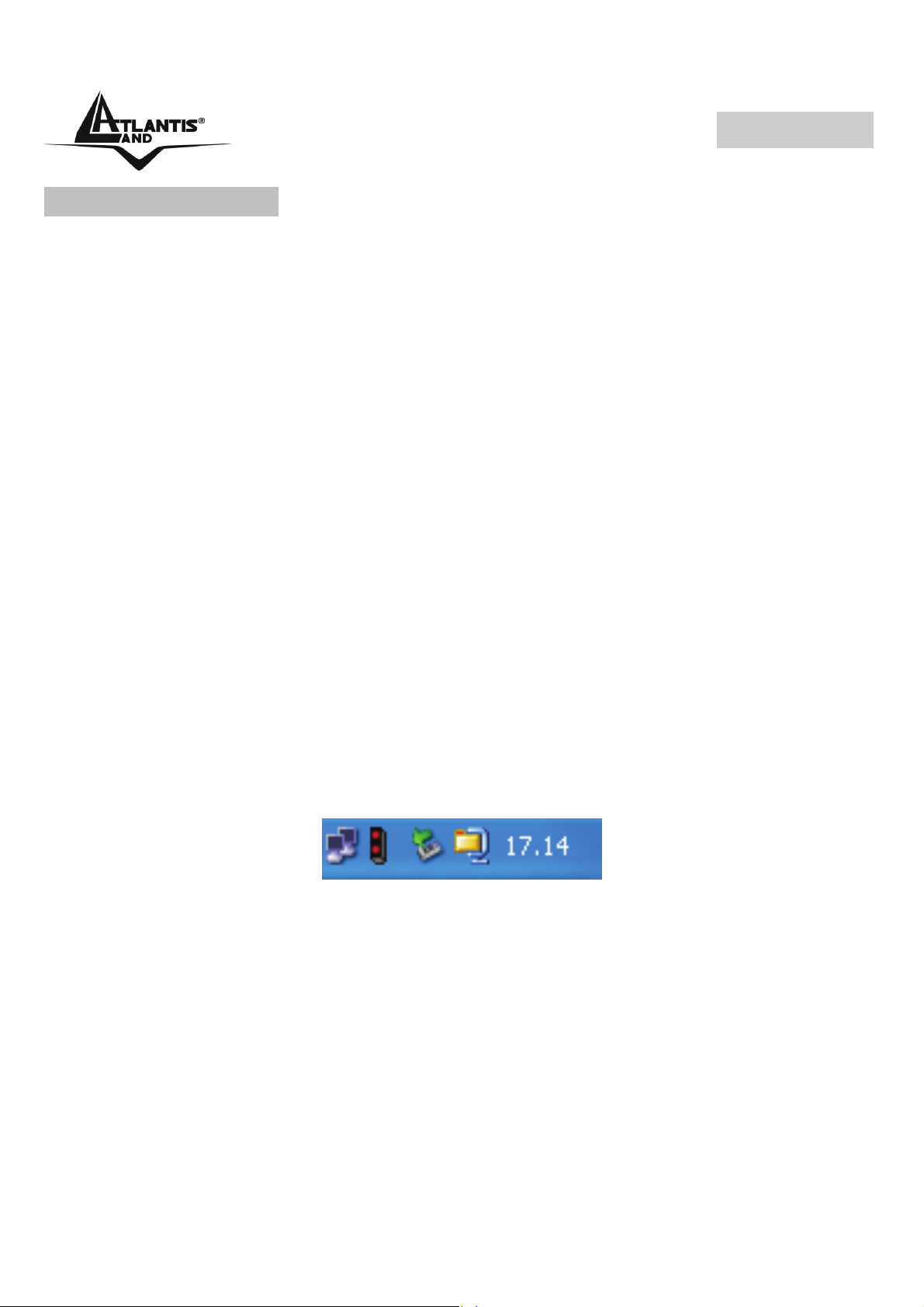

Sulla barra del SO potrebbe apparire un’icona per la rimozione sicura
dell’hardware. Tale icona va premuta (per scegliere) prima di staccare la
periferica USB che si vuole scollegare dal PC (così facendo tutti i task attivi
che utilizzano la periferica sono bloccati e la rimozione non creerà blocchi
nel Sistema Operativo).

A questo punto non resta che creare la connessione remota per accedere
ad Internet.

• Windows XP: Andare in Pannello di controllo (passare alla

visualizzazione classica) poi connessioni di rete e crea nuova

connessione. Scegliere poi l’opzione connessione ad Internet, poi
imposta connessione manualmente ed infine connessione tramite
modem remoto.

• Windows 2000: Andare in Pannello di controllo (passare alla

visualizzazione classica) poi Reti e connessioni remote e crea
nuova connessione. Scegliere poi l’opzione connessione ad

12
