Atlantis OnePower 701+, OnePower 800X, OnePower 1100X Manual Manual

ITALIANO

Questo prodotto è coperto da garanzia Atlantis On-Site della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com.

ENGLISH

This product is covered by Atlantis On-Site 2 years warranty. For more detailed informations please refer to the web site www.atlantis-land.com. For more detailed instructions on configuring and using this device, please refer to the online manual.

FRANCAIS

Ce produit est couvert par une garantie Atlantis On-Site de 2 ans. Pour des informations plus détaillées, référez-vous svp au site Web www.atlantis-

land.com.

DEUTSCH

Dieses Produkt ist durch die Atlantis On-Site 2 Jahre Garantie gedeckt. Für weitere Informationen, beziehen Sie sich bitte auf Web Site www.atlantis-land.com.

ESPAÑOL

Este producto esta cubierto por Atlantis On-Site con una garantía de 2 años. Para mayor información diríjase a nuestro sitio Web www.atlantis-land.com.

ITALIANO

Manuale d’Uso ................................................................................................... 10

1.1 Introduzione al prodotto .......................................................................... 10

1.2 Verifica Iniziale ....................................................................................... 10

1.3 Contenuto della confezione ...................................................................... 10

1.4 Collocazione ........................................................................................... 11

1.5 Connessione al Carico .............................................................................. 12

1.6 Test di Funzionamento ............................................................................ 13

1.7 Pannello frontale ..................................................................................... 14

1.8 Le porte posteriori ................................................................................... 16

1.9 Sostituzione Batterie ................................................................................ 16

APPENDICE A: Risoluzione dei problemi e Supporto ............................................... 18

A.1.1 Problematiche dell’UPS ......................................................................... 18

A.1.2 Batterie e Fusibile ................................................................................ 19

A.1.3 Varie ............................................................................................ 20

A.1.4 Supporto Offerto .................................................................................. 20

ENGLISH

Manual .............................................................................................................. 25

1.1 Important Safety Instructions ................................................................... 25

1.2 Inspection .......................................................................................... 25

1.3 Package Contents ................................................................................... 25

1.4 Placement .......................................................................................... 25

1.5 Connect the loads ................................................................................... 27

1.6 Operation Test ........................................................................................ 28

1.7 Front Panel Explanations .......................................................................... 29

1.8 Rear Panel Explanations........................................................................... 31

1.9 Replacing the Battery .............................................................................. 32

APPENDIX A: TROUBLE SHOOTING & SUPPORT ................................................... 33

A.1.1 UPS ............................................................................................ 33

A.1.2 Battery and Fuse .................................................................................. 34

A.1.3 Support ............................................................................................ 35

FRANCAIS

Manuel Utilisateur .............................................................................................. 40

1.1 Introduction ........................................................................................... 40

1.2 Vérification ............................................................................................ 40

1.3 Dans la boîte .......................................................................................... 40

1.4 Mise en place.......................................................................................... 41

1.5 Reliez les charges.................................................................................... 42

1.6 Opérations de Test .................................................................................. 43

1.7 Facade .......................................................................................... 43

1.8 Face arrière ............................................................................................ 45

1.9 Changement de Batterie .......................................................................... 46

APPENDICE A: Problèmes ................................................................................... 47

A.1.1 Problèmes ........................................................................................... 47

A.1.2 Batterie et Fusible ................................................................................ 48

A.1.3 Support .......................................................................................... 48

APPENDIX

Technical Features ............................................................................................. 49

Backup TIME & Battery ....................................................................................... 51

AVR .................................................................................................................. 51

A03-P701(841)_MX01 (v2.0 Dec 2012)

AVVERTENZE

Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle presenti in questo manuale, nel software e nell'hardware fossero presenti degli errori. Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni. Infine, non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del manuale, software e/o hardware. Il contenuto di questo manuale è fornito esclusivamente per uso informale, è soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il sito www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non deve essere interpretato come un impegno da parte di Atlantis che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa in altra forma o con qualsiasi mezzo, elettronicamente o meccanicamente, comprese fotocopie, riproduzioni, o registrazioni in un sistema di salvataggio, oppure tradotti in altra lingua e in altra forma senza un espresso permesso scritto da parte di Atlantis. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro rispettivi proprietari.

CE Mark Warning

In un ambiente domestico il dispositivo può causare interferenze radio, in questo caso è opportuno prendere le adeguate contromisure.

ATTENZIONE!

Questo apparato può essere installato da chiunque, previa un’attenta lettura di

questo manuale. La garanzia decade se non vengono rispettate tutte le norme e le prescrizioni indicate nel presente manuale operativo. L’UPS può essere riparato solo da personale qualificato.

La garanzia della batteria è di 1 anno a partire dalla data di acquisto.

Qualora venga sostituita la batteria seguire le seguenti precauzioni:

• non indossare orologi, anelli o oggetti di metallo;

• impugnare attrezzi con materiale isolante;

• indossare guanti di gomma e stivali;

• non appoggiare attrezzi o parti di metallo sopra la batteria;

• non tentare di aprire le batterie: sono prive di manutenzione (il liquido elettrolita

contenuto è estremamente pericoloso per la pelle e per gli occhi, e può risultare tossico)

• non gettare le batterie sul fuoco; All’uscita dell’UPS può esserci una tensione di 220V anche quando il gruppo è

scollegato dalla rete. Non aprire mai il coperchio.

Le batterie sostituite vanno considerate come un RIFIUTO TOSSICO e trattate di conseguenza. Non introdurre mai liquidi di nessun genere all’interno della macchina.

Attenzione: per garantire l’integrità ed il corretto funzionamento del gruppo di continuità, non collegare mai all’uscita dell’UPS fotocopiatrici, stampanti laser,

utensili elettrici o qualsiasi altro tipo di carico induttivo.Tale prodotto è stato progettato per essere collegato esclusivamente a personal computer. Il

non rispetto di queste indicazioni porterà all’immediato decadimento della garanzia.

Attenzione: La presa di rete cui l’UPS è collegato deve essere dotata di connessione di terra. Attenzione: Al fine di evitare rischi di incendi o shock elettrici, disporre l’apparato in ambiente indoor con temperatura ed umidità controllate e privo di agenti conduttori di ogni genere. Attenzione: La principale precauzione da osservare è quella di spegnere il gruppo se, per pause lavorative o festive, viene disinserita la rete di alimentazione principale, per evitare la scarica totale delle batterie (situazione di black-out prolungato). Lasciare caricare l’UPS per almeno 8 ore, ogni 3 mesi, in caso sia scollegato dalla rete elettrica (condizioni ambientali non standard possono accelerale lo scarico delle batterie). Attenzione: Non rimuovere i pannelli esterni al fine di evitare il rischio di shock elettrico. Per ogni dubbio o perplessità rivolgersi a personale qualificato.

Attenzione: Nell’UPS è installata una batteria di accumulatori che è fonte di energia, per cui all’interno del gruppo vi sono delle tensioni pericolose presenti

anche a gruppo spento e/o scollegato dalle rete elettrica.

Attenzione: Non collegara all’UPS un carico il cui assorbimento in Watt sia maggiore dell’85% del massimo valore supportato.

Attenzione: Il gruppo contiene batterie e pertanto all’uscita dell’UPS può esserci una tensione di 220V anche quando il gruppo è scollegato dalla rete e/o questa è assente. Tutte le riparazioni dovranno essere effettuate esclusivamente da personale autorizzato. Attenzione: L’UPS genera una corrente di dispersione. E’ opportuno verificare che la somma della corrente di dispersione verso terra dell’UPS e del carico connesso sia inferiore a 300mA. Se così non fosse è opportuno cambiare il differenziale. Attenzione: Atlantis non è responsabile di danni causati a prodotti terzi imputabili all’utilizzo, all’installazione in ambienti non ignifughi o non idonei, alla rottura o al malfunzionamento di prodotti Atlantis.

Questo apparato potrebbe non essere adatto ad apparati con PFC attivo (correzione del fattore di potenza attivo). Verificare preventivamente la tipologia di alimentatore montata dal PC/Server.

Tutte le condizioni di utilizzo e clausole contenute in questo manuale e nella garanzia si intendono note ed accettate. Si prega di restituire immediatamente (entro 7 giorni

dall’acquisto) il prodotto qualora queste non siano

accettate.

Per usufruire delle condizioni di garanzia migliorative associate al prodotto (Fast Swap, On Site e On Center) è opportuno provvedere alla registrazione dello stesso sul sito www.atlantisland.com entro e non oltre 15 giorni dalla data di acquisto. La mancata registrazione entro il termine di sopra farà si che il prodotto sia coperto esclusivamente dalla condizioni standard di garanzia.

Restrizioni di responsabilità

Il software di controllo, ove presente, è dato in licenza. Atlantis non offrirà supporto sull’utilizzo né potrà essere ritenuta responsabile per malfunzionamenti e/o perdita di dati da questo generati. Il software è stato testato solo in ambiente Windows (alcun supporto per Linux verrà fornito).

riciclaggio/smaltimento di questa apparecchiatura

Importanti informazioni per il corretto

Il simbolo qui sotto indicato, riportato sull'apparecchiatura elettronica da Lei acquistata e/o sulla sua confezione, indica che questa apparecchiatura elettronica non potrà essere smaltita come un rifiuto qualunque ma dovrà essere oggetto di raccolta separata. Infatti i rifiuti di apparecchiatura elettroniche ed elettroniche devono essere sottoposti ad uno specifico trattamento, indispensabile per evitare la dispersione degli inquinanti contenuti all''interno delle apparecchiature stesse, a tutela dell'ambiente e della salute umana. Inoltre sarà possibile riutilizzare/riciclare parte dei materiali di cui i rifiuti di apparecchiature elettriche ed elettroniche sono composti, riducendo così l'utilizzo di risorse naturali nonché la quantità di rifiuti da smaltire. Atlantis, in qualità di produttore di questa apparecchiatura, è impegnato nel finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute umana. E' Sua responsabilità, come utilizzatore di questa apparecchiatura elettronica, provvedere al conferimento della stessa al centro di raccolta di rifiuti di apparecchiature elettriche ed elettroniche predisposto dal Suo Comune. Per maggiori informazioni sul centro di raccolta a Lei più vicino, La invitiamo a contattare i competenti uffici del Suo Comune. Qualora invece avesse deciso di acquistare una nuova apparecchiata elettronica di tipo equivalente e destinata a svolgere le stesse funzioni di quella da smaltire, potrà portare la vecchia apparecchiatura al distributore presso cui acquista la nuova. Il distributore sarà tenuto ritirare gratuitamente la vecchia apparecchiatura1. Si tenga presente che l'abbandono ed il deposito incontrollato di rifiuti sono puniti

con sanzione amministrativa pecuniaria da € 103 a € 619, salvo che il fatto

costituisca più grave reato. Se l'abbandono riguarda rifiuti non pericolosi od ingombranti si applica la sanzione amministrativa pecuniaria da € 25 a € 154.

Il suo contributo nella raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche è essenziale per il raggiungimento di tutela della salute umana connessi al corretto smaltimento e recupero delle apparecchiature stesse.

Il distributore non sarà tenuto a ritirare l'apparecchiatura elettronica qualora vi sia un rischio di contaminazione del personale incaricati o qualora risulti evidente che l'apparecchiatura in questione non contiene i suoi componenti essenziali o contiene rifiuti diver si da apparecchiature elettriche e/o elettroniche.

NB: le informazioni sopra riportate sono redatte in conformità alla Direttiva 2002/96/CE ed al D.

nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com

Dichiarazione di Conformità sintetica ( )

Con la presente Atlantis dichiara che questo apparato è conforme ai requisiti

essenziali ed alle altre disposizioni pertinenti stabilite dalla 2011/65/CE (RoHS),

2006/95/EC (direttiva a basso voltaggio), 204/108/EC (EMC) e seguenti:

Low Voltage Directives:

 IEC 60950-1:2006+A11:2009+A1:2010  EN 62040-1-1:2008

EMC Directives:

 EN 62040-2:2006  EN 61000-4-2:2009  EN 61000-4-3:2006+A1:2008+A2:2010  EN 61000-4-4:2004+A1:2010  EN 61000-4-5:2006  EN 61000-4-6:2009  EN 61000-4-8:2010  EN 61000-4-11:2004  EN 61000-2-2:2002

La dichiarazione completa può essere reperita sul sito www.atlantis-land.com alla pagine di prodotto.

Manuale d’Uso

La ringraziamo per aver scelto un apparato Atlantis. Si consiglia la lettura di questo documento al fine di un corretto utilizzo del prodotto.

1.1 Introduzione al prodotto

Seguire attentamente tutte le istruzioni durante l’installazione. Leggere attentamente l’intero manuale prima di iniziare l’installazione del dispositivo.

1.2 Verifica Iniziale

Controllare immediatamente il dispositivo. Rivolgersi al rivenditore qualora il dispositivo fosse danneggiato. La confezione in cartone è in materiale riciclabile e andrebbe conservata e utilizzata per proteggere il prodotto durante eventuali spedizioni. Nel caso in cui il prodotto venga riconsegnato in un imballo non originale o palesemente non adatto e/o integro il materiale viaggia a rischio e pericolo del Consumatore. Eventuali danni dovuti alla spedizione saranno interamente a carico del Consumatore.

1.3 Contenuto della confezione

Una volta aperta la confezione in cartone dovrebbero essere presenti i seguenti componenti:

 OnePower UPS  1 cavo IEC  Fusibile (nel socket)  Manuale di installazione multilingua [Italiano, Inglese e Francese]  Tagliando di Garanzia

Qualora mancasse uno qualsiasi di questi componenti rivolgersi immediatamente al rivenditore.

Dopo l’avviamento iniziale, tenere alimentato il gruppo per almeno 6 ore (collegato alla sola rete elettrica), affinché le

batterie possano caricarsi completamente. L’UPS carica le

batterie quando è collegato alla rete elettrica.

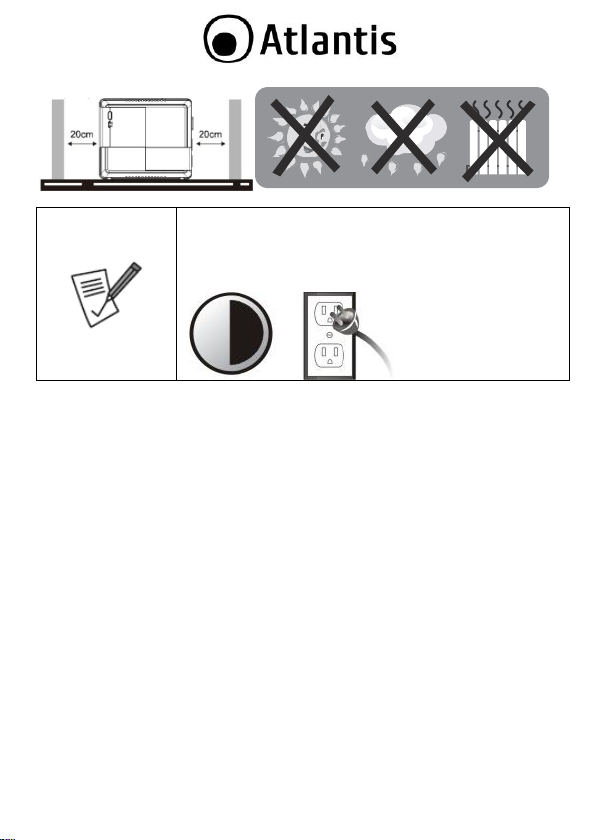

1.4 Collocazione

Al fine di evitare rischi di incendi o shock elettrici, disporre l’apparato in ambiente

indoor con temperatura ed umidità controllate e privo di agenti conduttori di ogni genere. Si ricorda inoltre che:

 L’UPS è da usarsi esclusivamente in ambienti chiusi (indoor)  Deve essere collocato lontano da qualsiasi fonte di calore  Non deve essere esposto direttamente ai raggi solari  Deve essere collocato in ambienti con umidità controllata  E’ opportuno lasciare almeno 20 cm dalle feritoie al fine di consentire

un’opportuna areazione

 Non va collocato in ambienti infiammabili (va messo lontano da legno, parquet e

superfici simili)

 Assicurarsi che il cavo di alimentazione non sia schiacciato dall’UPS o da altri

oggetti pesanti

 Il cavo che connette i carichi all’UPS non deve superare i 10 metri di lunghezza

Per garantire l’integrità ed il corretto funzionamento del gruppo di continuità, non collegare mai all’uscita dell’UPS

fotocopiatrici, scanner, stampanti laser, utensili elettrici o qualsiasi altro tipo di carico induttivo.

1.5 Connessione al Carico

Anzitutto collegare il cavo di alimentazione alla presa di ingresso rete posta sul

retro dell’UPS ed inserire la spina nella rete. Successivamente collegare il carico alle uscite poste nel retro dell’UPS. Sono disponibili 4 prese IEC in modalità Backup

(in caso di black-out sono alimentate). La protezione PSTN va utilizzata per proteggere i dispositivi a valle (collegati alla porta OUT) dai problemi elettrici. Collegare una singola linea telefonica. Collegare infine, tramite il cavo USB fornito, il dispositivo al PC. Il Sistema Operativo rileverà un nuovo componente e provvederà automaticamente

all’installazione dei driver. Installare a questo punto il software di controllo (va

scaricato alla pagina di prodotto sul sito www.atlantis-land.com). Accendere l’UPS dopo che tutti i carichi sono stati già accesi. E’ possibile vedere in

figura un esempio di cablaggio completo.

Si consiglia di collegare all’apparatro un carico non superiore all’80-85% del massimo valore permesso (in

Watt).

Per spegnere l’UPS è sufficiente tenere premuto il pulsante di accensione ed attendere che il LED Line sia spento.

Dopo l’avviamento iniziale, tenere alimentato il gruppo per almeno 6 ore (collegato alla sola rete elettrica), affinché le

batterie possano caricarsi completamente. L’UPS carica le

batterie quando è collegato alla rete elettrica.

1.6 Test di Funzionamento

 Collegare l’UPS alla rete elettrica.  Tenere premuto pulsante di accensione, dopo qualche secondo il LED verde si

accenderà.

 Una volta collegato il carico all’UPS è possibile effettuare un test di corretto

funzionamento. A tal fine rimuovere il cavo che collega l’UPS alla rete elettrica. Il

Led Line inizierà a lampeggiare (ogni 10 secondi) e simultaneamente partirà un beep acustico (ogni 10 secondi).

 L’intervento dell’UPS permette al PC di continuare ad avere la continuità elettrica.

A questo punto riconnettere l’UPS alla linea elettrica.

LED/Bottone

Informazione

Main Switch

Per accendere/spegnere l’UPS quando la rete elettrica

è presente. Accensione: Tenere premuto pulsante di accensione, dopo qualche secondo il LED Power si accenderà in verde. Rilasciare a questo punto il tasto. DC Start: Per accendere l’UPS in caso manchi la rete elettrica ed alimentare direttamente il carico. Questa

funzionalità “DC-Start” richiede che il carico collegato sia inferiore all’80% del carico massimo (è importante accendere prima tutte le periferiche e per ultimo l’UPS.

Il carico infatti deve restare costante).

LED Line (Verde)

Rete: Acceso verde fisso quando il dispositivo è

acceso e l’alimentazione di rete è presente.

Batteria: Lampeggiante (ogni 10 secondi) quando

l’alimentazione di rete è assente.

Contemporaneamente il dispositivo emette un beep sonoro intermittente (sempre ogni 10 secondi). Batteria prossima all’esaurimento: Lampeggiante (1 volte al secondo) quando il livello della batteria è critico. Contemporaneamente il dispositivo emette un beep sonoro intermittente (sempre 1 volte al secondo).

1.7 Pannello frontale

Sul pannello frontale dell’apparato è presente un Led che indica lo stato di funzionamento ed il bottone di accensione/spegnimento.

Condizione

Allarme Visivo

Allarme acustico

AC Mode (tensione di rete presente)

Led Verde acceso fisso

DC Mode (modalità batteria)

Led Verde lampeggiante ogni

10 secondi

Beep ogni 10 secondi

DC Mode (modalità batteria con batteria quasi scarica)

Led Verde lampeggiante ogni

secondo

Beep ogni secondo

Errore Beep continuo

Overload

2 Beep ogni secondo

Identificativo

Utilizzo

Connettore di ingresso per la rete elettrica.

Fusibile di protezione (250V@5A)

4 Prese IEC di back-up. Collegare a queste prese gli apparati che devono essere alimentati dalla batteria in caso di black-out o altre anomalie sulla rete elettrica.

Presa USB per la connessione al PC (cavo non incluso).

Presa RJ11 per la protezione della linea telefonica.

1.8 Le porte posteriori

1.9 Sostituzione Batterie

La batteria dell’UPS ha 1 anno di garanzia.

Qualora venga sostituita la batteria seguire le seguenti precauzioni:

Le batterie sostituite vanno considerate come un RIFIUTO TOSSICO e trattate di conseguenza.

Non mettere le batterie nel Fuoco, possono esplodere. Non aprire per nessuna ragione le batterie, queste potrebbero rilasciare elettroliti estremamente pericolosi se a contatto con la pelle o gli occhi. Durante un lungo periodo di non utilizzo del gruppo si raccomanda di spegner eil gruppo e scollegare la presa Schuko di alimentazione dalla rete elettrica.

 non indossare orologi, anelli o oggetti di metallo  impugnare attrezzi con materiale isolante  indossare guanti di gomma e stivali  non appoggiare attrezzi o parti di metallo sopra la batteria

All’uscita dell’UPS può esserci una tensione di 220V anche quando il gruppo è

scollegato dalla rete.

Prima di iniziare la sostituzione della batteria è opportuno spegnere l’UPS

e staccarlo dalla rete elettrica.

 Utilizzare un cacciavite a stella per rimuovere le rimuovere le 4 viti poste sulla

basa del dispositivo. Alzare delicatamente il pannello superiore avendo cura di rimuovere il frontalino.

 Sfilare delicatamente la batteria.  Staccare il filo di colore nero (negativo) e poi quello di colore rosso (positivo).  Connettere i cavi alle nuove batterie (è normale osservare delle scintille presso i

connettori della batteria).

 Spingere delicatamente la batteria nell’UPS.  Riposizionare il pannello superior e poi quello frontale facendo attenzione a non

schiacciare i fili. Avvitare le 4 viti nel pannello inferiore.

 Riporre le batterie sostituite in un luogo appropriato.

Situazione

Controllo

Soluzione

L’Alimentazione

elettrica è presente ma non si accende nessun LED (pur premendo il bottone di accensione).

1. Accertarsi che l’UPS sia

acceso (premere il bottone di Main Switch).

2. Controllare il cavo di

alimentazione.

3. Controllare il fusibile

4. Batteria Scariche.

5. Batteria Guaste.

1. Accendere l’UPS

premendo il bottone di Main Switch.

2. Cambiare il cavo di

alimentazione o controllare che sia propriamente collegato.

3. Cambiare il fusibile.

4. Lasciare caricare

l’UPS per almeno 8

ore.

5. Cambiare Batteria.

Allarme acustico intermittente (2 volte al second0) in presenza di una corretta alimentazione da rete.

1. Controllare il carico

verificando di non essere in condizioni di overload.

1. Sconnettere parte

del carico.

2. Togliere parte del

carico. Spegnere e

riaccendere l’UPS

(condizione di sovraccarico).

Allarme acustico persistente in presenza di una corretta alimentazione da rete.

1. L’UPS è guasto.

1. Chiamare

l’assistenza tecnica

di Atlantis.

La durata delle batterie non è soddisfacente.

1. Le batterie non sono

completamente cariche.

2. Le batterie sono vicine al

termine del loro ciclo di vita.

1. Ricaricare l’UPS per 10

ore.

2. Rimpiazzare le batterie

(come da punto 1.9).

APPENDICE A: Risoluzione dei problemi e Supporto

Questo capitolo illustra come identificare e risolvere eventuali problemi riscontrati con l’utilizzo del dispositivo.

A.1.1 Problematiche dell’UPS

I LEDs ed i segnali acustici sono un utile strumento per individuare eventuali problemi, osservandone lo stato e/o ascoltandone il tipo di beep è possibile individuare velocemente un eventuale malfunzionamento.

Quando la rete è assente o fuori finestra di funzionamento tollerata il carico si spegne.

1. Controllare che il carico non

abbia un PFC attivo.

1. Tale tipologia di UPS

non è adatto a questo carico (verificare che

l’UPS funzioni facendo

il test con il solo LCD), si consiglia di cambiare UPS con uno a tipologia sinusoidale.

Quando la rete è assente o fuori finestra di funzionamento tollerata il carico e l’UPS si spengono.

1. Controllare che il carico non

abbia un PFC attivo.

1. L’UPS va in protezione

per evitare di guastarsi a causa della tipologia di carico collegato (PFC Attivo). Potrebbe essere necessario un UPS di maggiore potenza e/o di tipologia differente (Sinusoidale).

Domanda

Risposta

Cos’è il Backup

time?

E’ la durata cui l’UPS può mantenere attivo il carico ad esso

collegato prima che le batterie siano completamente scariche. Tale durata, ovviamente, dipende dal tipo di carico. Controllare nella sezione alle fine del manuale.

Che tipo di batterie sono incluse nell’UPS?

La batteria utilizzata è da 12VDC- 7A/h nell’A03-P701. La batteria utilizzata è da 12VDC- 9A/h nell’A03-P841.

Ogni quanto vanno cambiate?

Dipende dal tipo di utilizzo. E’ buona norma testare periodicamente l’UPS per controllare lo stato di deterioramento

delle batterie. Si raccomanda di sostituire le batterie una volta all’anno.

Dove posso trovare le batterie per la sostituzione?

1. In un qualunque negozio specializzato.

2. Chiederle direttamente all’assistenza tecnica di Atlantis:

 indicare 1 batteria da 12V/7Ah nell’A03-P701).  indicare 1 batteria da 12V/9Ah nell’A03-P841).

A.1.2 Batterie e Fusibile

Come verifico lo stato del fusibile?

Staccare innanzitutto il prodotto dalla rete elettrica e sfilare delicatamente l’alloggio portafusibile (identificativo N° 1, paragrafo 1.8). Rimuovere il fusibile e controllare l’integrità del filamento interno. Laddove questo fosse rotto, sostituirlo col fusibile di scorta.

Le Batterie consentono una durata non in linea con quanto riportato nella tabella (Backup Time).

1. Le condizioni ambientali possono alterare sensibilmente

tali valori.

2. Andrebbero effettuati almeno 5 cicli di carica/scarica

prima di arrivare ad un uso ottimale.

3. L’UPS integra un circuito di controllo che evita di

scaricare completamente la batteria.

4. Dopo un anno prendere in considerazione l’idea di

sostituire la batterie prossime all’esaurimento.

Domanda

Risposta

L’UPS supporta l’AutoRestart?

Si. Questa tipologia di UPS, nel caso di assenza prolungata di rete elettrica, una volta quasi completamente scaricate le batterie, provvede ad andare in modalità Auto-restart. Al ritorno della rete elettrica (entro qualche ora) l'UPS riparte e provvede al caricamento delle batterie. Maggiore controllo su tale modalità si ha con gli UPS della gamma OnLine (A03-OP1000-RC e A03-OP3000-RC).

Il Voltaggio

misurato all’uscita dell’UPS (in

modalità Inverter) è errato.

Cambiare il multimetro con cui si effettua la rilevazione con un multimetro adeguato (True RMS). Solo questi ultimi possono leggere in maniera corretta un’uscita stepwave.

A.1.3 Varie

A.1.4 Supporto Offerto

Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l’apertura di un ticket on-

line sul portale http://www.atlantis-land.com/ita/supporto.php.

Nel caso non fosse possibile l’accesso al portale di supporto, è altresì possibile

richiedere assistenza telefonica al numero 02/ 78.62.64.37 (consultare il sito per verificare gli orari in cui il servizio viene erogato).

Per esporre eventuali richieste di supporto prevendita o richieste di contatto , si invita ad utilizzare gli indirizzi mail info@atlantis-land.com oppure

prevendite@atlantis-land.com.

Atlantis Via S. Antonio, 8/10 20020 Lainate (MI)

Fax: +39.02.78.62.64.39 Website: http://www.atlantis-land.com

Email: info@atlantis-land.com

The Atlantis logo is a registered trademark of Atlantis. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice. No liability for technical errors and/or omissions.

CE Mark Warning

In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures.

IMPORTANT SAFETY INSTRUCTIONS

This manual contains important safety instructions. Please follow all instructions carefully during installation. Read this manual thoroughly before attempting to unpack, install or operate. Caution: Any changes or modifications to the equipment not expressly approved

by the party responsible for compliance could void the user’s authority to operate

the equipment. Shielded interface cables and AC power cords, if any, must be used in order to comply with the emission limits. Caution: To prevent the risk of fire or electric shock, install in a temperature and humidity controlled indoor area, free of conductive contaminants. Caution: Risk of electric shock, do not remove the cover. No user serviceable parts. Refer servicing to qualified service personnel. Caution: Risk of electric shock, hazardous live parts inside this UPS can be energized from the battery supply even when the input AC power is disconnected. Caution: Risk of electric shock, Battery Circuit is not isolated from AC input, hazardous voltage may exist between battery terminals and ground. Test before touching. Caution: The UPS is designed to be for use with computer loads only. Do not connect a laser printer to the outlets. Caution: Do not try to repair the unit yourself, contact your local supplier or your warranty will be void.

procedures of this equipment

The crossed-out wheeled bin symbol printed on the unit label or unit packaging indicates that this equipment must not be disposed of as unsorted municipal waste but it should be collected separately. The waste of electric and electronic equipment must be treated separately, in order to ensure that hazardous materials contained inside the equipment are not buried thereby providing potential future problems for the environment and human health. Moreover, it will be possible to reuse and recycle some parts of the waste of electric and electronic equipment, contributing to reduce the quantities of waste to be disposed of and the depletion of natural resources. As user of this equipment, you are responsible to return this waste of electronic equipment to an authorised collection facility set up by your Municipality. More detailed information on your nearest collection centre can be obtained from your Municipality or from other competent local entities. If you are replacing the old equipment with a new equivalent product, the distributor must take-back the old equipment free of charge on a one-to one basis as long as the equipment is of equivalent type and fulfilled the same functions as the supplied equipment. Your rôle in participating to the separate collection of waste of electric and electronic equipment is essential to ensure that environmental protection and human health objectives connected to a responsible treatment and recycling activities are achieved.

PS.: The above mentioned information are reported herewith in compliance with Directive 2002/96/CE, which requires a separate collection system and specific treatment and disposal procedures for the waste of electric and electronic equipments (WEEE). For further and more detailed information, we invite you to visit our website at www.atlantis-land.com

Important information for the correct recycle/treatment

Declaration of Conformity ( )

Hereby, Atlantis, declares that this device is in compliance with the essential requirements and other relevant provisions of Directive 2011/65/CE (RoHS), 2006/95/EC (LV), 204/108/EC (EMC) and:

Low Voltage Directives:

 IEC 60950-1:2006+A11:2009+A1:2010  EN 62040-1-1:2008

EMC Directives:

Manual

Congratulations on your purchase of Atlantis Line-Interactive SineWave UPS. This manual discusses how to install and use this UPS.

1.1 Important Safety Instructions

This manual contains important safety instructions. Please follow all instructions carefully during installation. Read this manual thoroughly before attempting to unpack, install or operate.

1.2 Inspection

Inspect the UPS upon receipt. Notify the carrier and dealer if there is damage. The package is recyclable; save it for reuse or dispose of it properly.

1.3 Package Contents

Make sure that you have the following items :

 OnePower UPS  1 IEC cable  Fuse (into IEC Socket)  Manual [English, French, Italian]  WEEE Instructions and Warranty

If any of the above items are missing, please contact your reseller.

1.4 Placement

To prevent the risk of fire or electric shock, install in a temperature and humidity controlled indoor area, free of conductive contaminants.

 This UPS system is designed for indoor use only.  Do not install the UPS under direct sunlight. Your warranty will be void if the

batteries fail due to overheating.

 Install in a temperature and humidity controlled indoor area  To eliminate any overheating of the UPS, keep all ventilation openings free from

obstruction and do not place any foreign objects on top of the UPS. Keep the UPS 20 cm away from the wall.

Connect to Utility and Charging

Plug in the AC input cord to the wall outlet. For the best results, suggest to charge the battery at least 6 hours before initial use. The unit charges its battery while connecting to the utility.

NEVER connect a laser printer or scanner to the UPS unit. This may cause the damage of the unit. These UPS outlets provide battery power and surge protection to the equipment when utility voltage is outside acceptable limits.

1.5 Connect the loads

First, connect the UPS with the AC Mains, then plug the loads into the output connectors on the rear of the UPS (there are 4 IEC). To use the UPS as a master “On/Off” switch, make sure that all of the loads are switch “On”. Connect a single line telephone into the RJ-11 telephone surge protection “IN” jack on the back of the UPS. Connect from the “OUT” jack with telephone cable to a fax modem. Connect the supplied interface cable to the USB computer interface port on the back of the UPS. Connect to the computer. Download and install software from

www.atlantis-land.com. See software document for installation instruction.

Plug the UPS into the wall outlet to charge the UPS for over 6 hours before using the UPS.

1.6 Operation Test

 Connect the UPS to the wall receptacle.  Push on the Main Switch till the Green LED are lit and release the Main Switch,

then the UPS self-test is being performed. The UPS is in normal status, and the Green LED is ON.

 Connect your computer equipment with sockets of the UPS and pull off the input

power cable of the UPS from the wall receptacle to check if the Green Line LED is flashing every 10 seconds. Meanwhile, please check if alarm buzzer is beeping (very 10 seconds).

 Try the field working condition by running some application programs on your

computer and repeating step.

 Check if the UPS is initiated properly to support continuous operation. Re-connect

the input power cable to the wall receptacle; the UPS will return to normal status in a few seconds.

LED/Switch

Information

Main Switch

To Control on/off the UPS when Utility is normal. Push the "Main Switch", then release it. To enable “DC-Start” Function when Utility fails. (To enable DC Start properly, you are recommended to connect <80% output load with the UPS only). P.S. Make sure the computer connected to the UPS is switched on before enable the "DC-Start" function. You are not recommended to add some other computer or peripherals after DC-Start function is activated.

LED Line

AC Mode: Green LED remains standstill when Utility is

normal. Battery Mode: Green LED flashes every 10 seconds and simultaneously buzzer alarms (beep once every 10 seconds) continuously when Utility failure. Low battery at battery mode: Green LED flashes once every 1 seconds and simultaneously buzzer alarms (beep once every 1 seconds) continuously when utility failure and battery is Low. Green OFF: to avoid UPS from over-discharge, the UPS shuts itself down when the battery voltage is too low, then Plug the UPS into the wall outlet to charge the UPS for over 8 hours before using the UPS.

1.7 Front Panel Explanations

On the front panel You can found 1LED for an easy diagnostic.

Conditions

Visual

Alarm

AC Mode

Green LED lighting

Off

Battery Mode

Green LED flashing every 10

seconds

Sounding every 10

seconds

Low battery at battery mode

Green LED flashing every

second

Sounding every second

Fault Continuously sounding

Overload

Sounding every 1/2

second

Number

Explanations

AC Inlet and AC Fuse Holder.

AC Fuse Holder (250V@5A).

Backup Outlets: 4 pcs IEC320

Computer Interface: USB Type

RJ11 Jacks: MODEM Protection

1.8 Rear Panel Explanations

Once the battery is disconnected, the loads are not protected from power outages. Dispose of the old battery properly at an appropriate recycling facility.

1.9 Replacing the Battery

The Following Precautions Should be Observed When Working on Batteries:

 Remove watches, rings, or other metal objects.  Use tools with insulated handles.  Wear rubber gloves and boots.  Do not lay tools or metal parts on top of batteries.  Disconnect charging source prior to connecting or disconnecting battery

terminals. Before beginning the replacing of the battery You have to switch-off all the device and detach AC cable from the wall receptacle.

 Use a cross-type screwdriver to remove screws and slide back the cover.  Gently Pull the battery out of the UPS.  Loosen the black wire from the negative (-, STEP4) terminal and red wire from

the positive (+) terminal.  Connect the battery leads to the new battery (small sparks at the battery

connectors are normal during connection).

 Slide the battery into the UPS.  Close the rear cover and fasten the screws.  Dispose of the old battery properly at an appropriate recycling facility

Situation

Check Items

Solution

No LED display on the front panel.

1. Low battery.

2. Battery fault.

3. The UPS is not turned on.

1. Charge the UPS at

least 8 hours.

2. Replace the battery

with the same type of battery.

3. Press the power switch

again to turn on the UPS.

Alarm continuously sounds (every 1/2 seconds) when the mains is normal.

1. The UPS is overload.

2. UPS is fault

1. Remove some

uncritical load.

2. Remove some

uncritical load and reswitch on the UPS.

3. Contact Atlantis.

Alarm sounds continuously when the mains is normal.

1. Battery defect.

2. Charging board is

damaged

1. Replace the battery

with the same type of battery.

2. Contact Atlantis.

When power fails, backup time is shorten.

1. The UPS is close to

overload.

2. Battery voltage is too low.

3. Battery defect. It might be

due to high temperature

1. Remove some critical

load.

2. Charge the UPS at

least 8 hours.

3. Replace the battery

APPENDIX A: TROUBLE SHOOTING & SUPPORT

If the UPS is not functioning properly, you can refer first to this chapter for simple troubleshooting before contacting your reseller. This could save you time and effort but if the problem persist, then consult your service provider.

A.1.1 UPS

The LED and the acoustic signals are a profit tool to individualize immediately possible problems

operation environment, or improper operation to battery.

with the same type of battery.

The mains is normal but LED is flashing.

1. Power cord is loose.

1. Reconnect the power

cord properly.

UPS does not provide expected backup time.

1. The UPS’s battery is weak

due to recent outage.

2. The UPS’s battery is near

the end of its service life.

1. Charge the battery.

2. If the battery is near

the end of its service life, you have to replace the battery.

Situation

Solution

Backup time

The battery backup time (sometime called battery reserve time or battery autonomy) is the length of time the battery will supply power to the load during a power failure. You can check on the Appendix Backup Time.

Wich type of battery does UPS use?

1 x [12VDC- 7A/h] (A03-P701) 1 x [12VDC- 9A/h] (A03-P841)

How often do I have to change battery?

Atlantis recommends to replace the batteries once a year.

Where can I find batteries?

1. please contact Your reseller.

2. please contact directly Atlantis.

How can I check the Fuse?

Check the fuse to be sure it is not blown or damaged. Also, make sure the fuse makes good contact and is not loose in the fuse holder. Ensure that you are using the correct size fuse. If you replace the fuse and the UPS again blows the fuse, please contact Atlantis.

A.1.2 Battery and Fuse

A.1.3 Support

For technical questions and support, please contact our help-desk by ticket on

http://www.atlantis-land.com/ita/supporto.php.

For generic informations, please send an e-mail to info@atlantis-land.com.

For presales informations, please send an e-mail to prevendite@atlantis-land.com.

Atlantis Via S. Antonio, 8/10 20020 Lainate (MI)

Fax: +39.02.78.62.64.39 Website: http://www.atlantis-land.com Email: info@atlantis-land.com

Copyright. 2002 est la propriété de cette société. Tout droits réservés. Sont interdites, la reproduction, la transmission, la transcription, la mémorisation dans un système de sauvegarde où la traduction dans une autre langue ou en langage informatique quels qu’ils soient, de la présente publication, sous quelque forme que ce soit ou quelque en soit le moyen, électronique, mécanique, magnétique, optique, chimique, manuel ou de tout autre genre, sans avoir obtenu préalablement l’autorisation de notre entreprise.

Non-responsabilité

La présente entreprise n’admet pas de requêtes ni de garantie, explicites ou

implicites, au sujet du contenu et de manière spécifique exclue la possibilité de garantie, communicabilité ou adaptabilité pour des finalités particulières. Le logiciel

décrit dans le présent manuel est vendu ou concédé en licence “tel quel”. Si les programmes devaient présenter des problèmes après l’achat, l’acquéreur (et non

pas la présente entreprise, son distributeur ou concessionnaire) est tenu d e prendre en charge tous les coûts de manutention ainsi que les coûts dus à des

dommages accidentels ou des conséquences dérivants d’un défaut du logiciel. La

présente entreprise se réserve en outre le droit de revoir le contenu de cette

publication et d’y apporter des modifications de temps en temps, sans obligation d’informer les utilisateurs de ces changements. Nous avons fait tout notre possible afin d’éviter la présence d’erreurs dans le texte, les images, les tableaux présents

dans ce manuel et dans le Cd-Rom. Cependant, nous ne pouvons pas garantir

l’absence totale d’erreurs et/ou d’omissions, nous vous remercions donc de nous les

signaler et vous prions de nous en excuser. Enfin, nous ne pouvons être tenus pour responsables dans quelque perte que ce soit, dommage ou incompréhension à la suite directe ou indirecte de l’utilisation de notre manuel, le logiciel Cd -Rom et/ou disque dur. Toutes les marques ou noms de produits mentionnés dans le présent manuel sont des marques commerciales et/ou brevetées par leurs propriétaires respectifs.

Marquage CE

Cet appareil peut causer des interférences radio, dans ce cas nous vous invitons à prendre les contre-mesures appropriées.

ATTENTION

Ce manuel contient des informations importantes à propos de la sécurité. Suivez

attentivement les instructions pendant l’installation. Lisez les instructions avant de

déballer, installer et mettre en fonction cet appareil. Pour prévenir les risques de feu ou de choc électrique, installez dans une pièce dont la température et l’humidité sont contrôlées. Risque de choc électrique: N'enlevez pas le capot. Ne toucher pas le produit

lorsqu’il est sous tension. Ne soumettez l'entretien qu’à du personnel qualifié. Les

parties actives à l'intérieur de cet UPS peuvent être à de fortes tensions même

lorsque l’alimentation secteur est déconnectée. Le Circuit de la Batterie n'est pas isolé de l’entrée secteur, une tension dangereuse peut être présente entre les

bornes de la batterie et la terre. Testez avant de toucher.

Attention : Pour garantir l’intégrité et le fonctionnement correct du produit, ne jamais brancher sur la sortie de l’ UPS des photocopieuses, imprimantes laser, outils électriques ou une quelconque charge inductive. L'UPS n’est conçu que pour

fonctionner avec un ordinateur.

Attention: Dans l’ UPS est installé une batterie d’accumulateurs qui est une source d’énergie (à l’intérieur de l’UPS il y a des tensions dangereuses qui sont présentes

même éteint).

Attention: N’ouvrez jamais l’UPS pour le réparer, en agissant de cette façon vous risquez une décharge électrique et vous n’aurez plus droit à la garantie. L’UPS peut

être réparé uniquement par du personnel qualifié. Attention: La principale précaution à observer est d’éteindre l’UPS s’il n’est pas alimenté par le secteur, pour éviter le déchargement total des batteries (situations de black-out prolongées).

La garantie de la batterie est d’un (1) an à partir de la date d’achat.

En cas de remplacement de la batterie, il faut suivre ces précautions:

• ne porter ni montre, ni bague ou n’importe quel objet métallique;

• tenir les outils avec du matériel isolant;

• porter gants en gomme et bottes;

• ne pas toucher la batterie avec un objet en métal; A la sortie de l’UPS il peut y avoir une tension de 220V même lorsqu’il n’est pas

connecté au réseau électrique. Ne jamais ouvrir le couvercle. Ne jamais introduire de liquide à l’intérieur de la machine.

équipement Le symbole représentant une poubelle sur roues barrée d'une croix, qui est imprimé sur l'étiquette ou l'emballage du produit, indique que cet équipement ne doit pas être éliminé avec les déchets municipaux non triés mais doit faire l'objet d'une collecte sélective. Les déchets d'équipements électriques et électroniques doivent être traités séparément afin d'éviter que les matières dangereuses contenues dans ces équipements ne soient enterrées, ce qui pourrait occasionner des risques futurs pour l'environnement et la santé humaine. De plus, certains éléments des déchets d'équipements électriques et électroniques pourront être réutilisés et recyclés, ce qui contribuera à réduire les quantités de déchets à éliminer et à limiter l'épuisement des ressources naturelles. En tant qu'utilisateur de cet équipement, vous êtes chargé de rapporter ce déchet d'équipement électronique à un centre de collecte autorisé par votre commune. Vous pouvez obtenir, auprès de votre commune ou du groupement auquel elle appartient, de plus amples informations sur votre centre de collecte le plus proche. Si vous achetez un équipement électrique ou électronique, le distributeur reprendra gratuitement l'équipement usagé que vous lui cèderez, dans la limite de la quantité et du type d'équipement vendu. Votre participation à la collecte sélective des déchets d'équipements électriques et électroniques est essentielle pour garantir que les objectifs de protection de l'environnement et de la santé humaine seront atteints.

PS: Les informations susmentionnées sont fournies ici en conformité avec la Directive 2002/96/CE et le Décret n° 2005-829 du 20 juillet 2005 relatif à la composition des équipements électriques et électroniques et à l'élimination des déchets issus de ces équipements qui prévoient des procédures de collecte sélective et de traitement et d'élimination spécifiques aux déchets d'équipements électriques et électroniques. Pour de plus amples informations, nous vous invitonsà

consulter notre site Internet à l'adresse suivante www.atlantis-land.com.

Information importante sur le recyclage et le traitement de cet

Déclaration de Conformité ( )

Cet appareil a été testé et est conforme à la Directive 2011/65/CE (RoHS , 2006/95/EC (LV), 204/108/EC (EMC) du Parlement européen. Après évaluation du matériel, celui-ci est conforme aux normes suivantes :

Low Voltage Directives:

 IEC 60950-1:2006+A11:2009+A1:2010  EN 62040-1-1:2008

EMC Directives:

Manuel Utilisateur

Ce manuel a été rédigé pour une utilisation avancée du Line-Interactive UPS pour cette raison y sont abordés des sujets qui peuvent rebuter certains utilisateurs.

1.1 Introduction

Ce manuel contient d’importantes informations de sécurité. Suivez attentivement les instructions pendant l’installation. Nous vous prions de lire attentivement ce manuel avant l’installation et la mise en service de votre onduleur Atlantis, en vous

rappelant que la garantie n’est plus valable si toutes les normes et les prescriptions indiquées dans ce manuel ne sont pas respectées.

1.2 Vérification

Vérifiez l’UPS dès sa livraison. Prévenez le transporteur ou le vendeur en cas de dommages. L’emballage est recyclable.

1.3 Dans la boîte

Une fois ouverte, vous devriez trouver les éléments suivants:

 OnePower UPS  1 Câble IEC  Fusible de rechange (dans la price IEC)  Manuel [Francais, Anglais et Italien]  Coupon de Garantie

Si vous constatez qu’un de ces composants manque, merci de vous adressez à votre revendeur.

Avant tout usage, il faut charger l’UPS pendant au moins 6 heures.

1.4 Mise en place

Pour prévenir les risques de feu ou de choc électrique, installez dans une pièce dont la température et l’humidité sont contrôlées.

 Cet UPS ne doit être utilisé qu’à l’intérieur.  Ne pas l’installer à un endroit directement exposé au soleil, la garantie serait

annulée en cas de surchauffe de la batterie.

 Afin d’éliminer les surchauffes, n’obstruez aucune ouie de ventilation, ne posez

aucun objet sur l’UPS et laissez une quinzaine de cms de distance avec le mur.

Attention, Vous ne pouvez pas mettre d'onduleur pour protéger une imprimante laser.

Pour garantir l’intégrité et le fonctionnement correct, ne jamais brancher à la sortie de l’UPS des photocopieuses,

imprimantes laser, Scanner, outils électriques ou une

quelconque charge inductive. L'UPS n’est conçu que pour

fonctionner avec un ordinateur.

1.5 Reliez les charges

Connectez en premier l’UPS au secteur, puis branchez les appareils à l’UPS. Pour utiliser l’UPS comme interrupteur “On/Off”, veillez à mettre sur “On” tous les appareils. Connectez le câble téléphonique dans la prise RJ-11 “IN” de protection à l’arrière de l’ UPS puis à la prise “OUT” le câble vers le Téléphone/Fax/Routeur. Connectez le câble USB entre un port USB du PC et l’UPS (il faut telecharger le

logiciel sur le web www.atlantis-land.com). Suivez les instructions du manuel du logiciel pour l’installation.

Avant tout usage, il faut charger l’UPS pendant au moins 6 heures.

LED/Bouton

Signification

Bouton M/A (1)

Fonction Marche/arrêt lorsque l’UPS est en mode normal. Appuyez sur le bouton M/A. A ce stade l’UPS

est bien initialisé (verifier que la LED Ligne est allumée). Pour démarrer le mode Secours (DC-Start). (Attention, il est recommandé de ne pas dépassé une charge

d’environ 80%) P.S. Il faut s’assurer que le Pc est en fonction avant de

mettre le mode secours (DC-Start), de plus une fois le

1.6 Opérations de Test

 Connectez l’UPS au secteur.  Appuyez sur le bouton M/A. A ce stade l’UPS est bien initialisé (verifier que la

LED Ligne est allumée).

 Connectez votre équipement informatique et débranchez l’UPS du secteur afin de

contrôler que la LED Ligne clignote toutes les 10 secondes et que l’alarme émet

un signal sonore toutes les 10 secondes.

 Vérifiez le bon fonctionnement en utilisant normalement votre ordinateur.  Vérifiez que votre UPS est bien initialisé pour supporter un fonctionnement

continu.

1.7 Facade

Sur la facade du produit il y a 1 Led pour verifier l'état de fonctionnement.

mode Secours activé, il ne faut pas brancher de nouveau périphérique.

LED Ligne

Secteur : Eclairage continu en fonctionnement. Batterie : Clignote avec alarme sonore toutes les 10

secondes en mode secours (batterie) avec alarme sonore toutes les 10 secondes. Batterie déchargée : Clignote avec alarme sonore 1 fois par secondes lorsque la batterie est presque déchargée avec alarme sonore 1 fois par secondes. La LED est éteinte pour prévenir la complète décharge de la batterie.

LED Fault (2)

Batterie presque déchargée : Eclairage continu (Le

led Ligne clignote avec alarme sonore 1 fois par secondes avec alarme sonore 1 fois par secondes). Dispositif en panne : Eclairage continu avec alarme sonore continue Température elevée : Clignote avec alarme sonore 2 fois par secondes

Condition

Alarme visuelle

Alarme acoustique

Secteur

Eclairage continu (LED) en

fonctionnement

Non

Mode secours

(Led) Clignote toutes les 10

secondes

Alarme sonore toutes les

10 secondes

Mode secours avec la batterie presque déchargée

(Led) Clignote 1 fois par

secondes

Alarme sonore 1 fois par

secondes

Dispositif en panne

Alarme sonore continue

OverLoad (trop de charge)

Alarme sonore 2 fois par

secondes

Numéro

Utilisation

Alimentation secteur.

Fusible (250V@5A)

Prise sortie Secours:4 x IEC320

Interface USB.

Prise RJ11: Protection Téléphone/Fax.

1.8 Face arrière

Une fois la batterie déconnectée, la charge n’est plus protégée en cas de coupure de l’alimentation électrique.

Jetez la vieille batterie dans un endroit approprié (pollution).

1.9 Changement de Batterie

En cas de remplacement de la batterie, il faut suivre ces précautions:

 ne porter ni montre, ni bague ou n’importe quel objet métallique;  tenir les outils avec du matériel isolant;  porter gants en gomme et bottes;  ne pas toucher la batterie avec un objet en métal;

A la sortie de l’UPS il peut y avoir une tension de 220V même lorsqu’il n’est pas

connecté au réseau électrique.  Debranchez tous les cables reliés à l’UPS. Avec un tournevis cruciforme retirez les

vis du dessus glisser le capot.

 Tirez doucement les batteries vers l’extérieur.  Déconnectez le câble noir (-) puis le câble rouge (+) des bornes.  Connectez les cables à la nouvelle batterie (de petites étincelles peuvent se

produire aux bornes de la batterie).

 Glissez la batterie dans l’UPS  Repositionnez les panneaux puis les vis.  Jetez la vieille batterie dans un endroit approprié (pollution).

Situation

Verification

Solution

Secteur normal mais la Ligne LED est éteinte.

1. Bouton M/A sur Marche?

2. Controlez le fusible!

3. Câble secteur déconnecté?

1. Pressez le bouton

M/A.

2. Changez le fusible

par un modèle identique.

3. Reconnectez le

câble.

Alarme sonore continue (2 fois par secondes) en utilisation normale.

1. Trop de charge!

1. Retirez des charges

peu importantes.

2. Retirez des charges

peu importantes et redémarrez l’UPS.

Alarme sonore continue en utilisation normale.

1. Produit en panne.

1. Consultez la Hot-Line

Alarme sonore 2 fois par secondes.

1. Batterie en panne

2. L’UPS n’arrive plus à

recharger la batterie

1. Il faut remplacer la

batterie.

2. Consultez la Hot-Line

Aucune LED allumée en face avant.

1. Rechargez l’UPS

pendant 24 heures.

2. Consultez la Hot-

Line

L’UPS n’assure plus un

temps de sauvegarde normal.

1. La batterie vient d’être

déchargée.

2. La batterie est en fin de vie.

1. Chargez la batterie.

2. Remplacez la

batterie.

APPENDICE A: Problèmes

Lorsque l’onduleur ne fonctionne pas correctement, avant de vous adressez au service après vente, consultez ce chapitre.

A.1.1 Problèmes

Le LCD Display et les signaux sonores sont des indicateurs utiles pour déterminer d’éventuels problèmes, en observant l'état et/ou en écoutant les beep il est possible de déterminer rapidement un éventuel mauvais fonctionnement.

Question

Solution

Durée du secours (backup time)

Durée pendant laquelle l'UPS peut maintenir le bon focntionnement de la charge avant le déchargement complet de la batterie. Cette durée dépend évidemment du type de charge. Voir la section à la fin du manuel pour de plus amples détails.

Type de batterie utilisée dans l'UPS

1*12VDC- 7A/h sur le A03-P701 1*12VDC- 9A/h sur le A03-P841

Durée de vie de la batterie

Dépendante de l’utilisation, une bonne règle consiste à tester

périodiquement l'état de détérioration de la batterie. Il est recommandé de la remplacer une fois par an.

Où trouver la batterie?

1. n'importe quel magasin spécialisé.

2. vous pouvez aussi contacter votre distributeur.

Comment vérifier le fusible?

Enlever le fusible et contrôler visuellement le filament intérieur (mieux encore, utiliser un contrôleur de continuité). Si le fusible est défectueux le remplacer.

A.1.2 Batterie et Fusible

A.1.3 Support

Pour tous problèmes ou renseignements vous pouvez contacter le service d’assistence web d’Atlantis http://www.atlantis-land.com/ita/supporto.php.

Pour avoir des info vous pouvez contacter info@atlantis-land.com ou

prevendite@atlantis-land.com.

Atlantis Via S. Antonio, 8/10 20020 Lainate (MI)

Fax: +39.02.78.62.64.39 Website: http://www.atlantis-land.com Email: info@atlantis-land.com

Model

A03-P701(V2.0)

A03-P841(V2.0)

Power Rating(VA)

800

1100

Power Rating(W)

400

550

INPUT Voltage:

162-268V

Frequency:

50Hz±5%

OUTPUT

Voltage :

220V(±10%) [AC] / 220V(±10%) [INV]

Frequency:

50Hz (±1%)

Waveform

Simulated SineWave

TRANSFER Line/Battery

Less than 2-6 ms (typical)

EFFICIENCY

Total Efficiency Over 80%

BATTERY

Voltage

12VDC

Capacity

12V/7.2Ah

12V/9.0Ah

Quantity

Recharge Time

4 hours to (90%)

Type

Sealed Maintenance Free Lead Acid VRLA Type

INDICATORS(LED Display)

AC Mode (Green lighting)

Battery mode (Green flashing every 10

seconds)

Low Battery (Green flashing every seconds

and)

PROTECTION

Overload AC Buzzer sound every 0.5 seconds

then UPS shuts down after 10 seconds

(>110%)

Overload Inverter UPS shuts down after 10

seconds (>110%)

Short Circuit INV Input Fuse & Electric Circuit

Short Circuit AC Electric Circuit

Battery Over-drain Two stages: Controlled

Battery Low Warning & Cut Off

Spike Suppression Meets EN61000-4-5

Noise Suppression Meets EN50991-1

Modem RJ11

ALARM

Battery Mode (sound every 10 seconds)

Technical Features

Low Battery (sound every seconds)

OverLoad (sound every 0.5 seconds)

Fault (continuously sounding)

CONNECTIONS

Output 4 xIEC (Battery Power Supplied)

Computer (USB) [USB Cable insn't included]

Backup Time

10 to 30 mins for typical PC Load

MECHANICAL

Dimensions (WxHxD):

101 x 142 x 280 mm

Net Weight(with Battery):

4,4 Kg

5 Kg

ENVIRONMENTS

Temperature 0°-40° C

Humidity 0-95% (non-condensing)

Package Contents

 OnePower UPS  1 x IEC cables  Fuse (into socket)  Manual (Italian, English and French)  Warranty and WEEE Instructions

CERTIFICATION

 Supports Windows® 2000/2003/2008,

XP/Vista and Windows® 7/8

 Support Mac OS 10.5/10.6/10.7  Linux: Redhat 8,9, Fedora 5, RedHat

Enterprise AS3, AS5, AS6 (32bit), SUSE 10 (32bit), Ubuntu 8.X, 9.X, 10.X(32bit), OpenSUSE 11.2 (32bit), Debian 5.x, 6x (32bit)

 Linux: RedHat Enterprise AS6 (64bit), SUSE

10 (64bit), Ubuntu 10.X(64bit), OpenSUSE

11.2 (64bit), Debian 6x (64bit)

Backup Time

A03-P841

23'

14'

2':30"

1':30"

Power Rating(W)

115

170

240

300

360

480

Power Rating(VA)

230

340

480

600

720

960

Backup Time

A03-P701

19'

11'

Power Rating(W)

115

170

230

285

320

360

Power Rating(VA)

230

340

460

570

640

720

A03- P701/841

Battery Low

11.0V ± 0.5VDC

Battery CutOFF

10.0V ± 0.5VDC

Battery Charging Voltage

13.8V ± 0.4VDC

Vin(V)

AVR

Vout(V)

Note

Vin≦ 162V

N/A

Inv (220± 10%)

the UPS returns to AC

output mode when AC

input increase to 168V

162V≦Vin≦200V

YES

Boost

201V≦Vin≦239V

N/A

Vin

240V≦Vin≦268V

YES

Buck

Vin ≧ 268V

N/A Inv (220± 10%)

The UPS returns to AC

output mode when AC

input drops to 262V

Backup TIME & Battery

AVR

Via S. Antonio, 8/10

20020 Lainate (MI)

info@atlantis-land.com

Atlantis

Atlantis OnePower 701+, OnePower 800X, OnePower 1100X Manual Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Manuale d’Uso

1.1 Introduzione al prodotto

1.2 Verifica Iniziale

1.3 Contenuto della confezione

1.4 Collocazione

1.5 Connessione al Carico

1.6 Test di Funzionamento

1.7 Pannello frontale

1.8 Le porte posteriori

1.9 Sostituzione Batterie

APPENDICE A: Risoluzione dei problemi e Supporto

A.1.1 Problematiche dell’UPS

A.1.2 Batterie e Fusibile

A.1.3 Varie

A.1.4 Supporto Offerto

Manual

1.1 Important Safety Instructions

1.2 Inspection

1.3 Package Contents

1.4 Placement

1.5 Connect the loads

1.6 Operation Test

1.7 Front Panel Explanations

1.8 Rear Panel Explanations

1.9 Replacing the Battery

APPENDIX A: TROUBLE SHOOTING & SUPPORT

A.1.1 UPS

A.1.2 Battery and Fuse

A.1.3 Support

Manuel Utilisateur

1.1 Introduction

1.2 Vérification

1.3 Dans la boîte

1.4 Mise en place

1.5 Reliez les charges

1.6 Opérations de Test

1.7 Facade

1.8 Face arrière

1.9 Changement de Batterie

APPENDICE A: Problèmes

A.1.1 Problèmes

A.1.2 Batterie et Fusible

A.1.3 Support

Technical Features

Backup TIME & Battery
