Notice
d’installation
et
d’utilisation
- Garantie -
Instrucciones
de instalación
y utilización
- Garantía -
Avant propos
Fonction
Afin de vous “garantir une parfaite
installation” dans les règles de l’art, et
d’optimiser ainsi les performances de
votre appareil, nous vous invitons à
lire attentivement les instructions portées sur cette notice que vous devez
conserver au même titre que le bon
de garantie.
Les chauffe-eau électriques à accumulation sont destinés à alimenter un ou
plusieurs points de puisage.
Ils sont conçus pour fonctionner avec
tous les types de tarification,
heures pleines ou heures creuses.
A chaque soutirage, l’eau chaude est
remplacée par la même quantité
d’eau froide ; le chauffe-eau reste toujours plein d’eau.
Après avoir soutiré une quantité
d’eau importante, il est normal que la
température de l’eau diminue.
Les appareils ATLANTIC sont depuis de
longues années renommés pour leur
qualité et leur fiabilité.
Aujour
d’hui, vous venez d’acquérir un
chauffe-eau ATLANTIC et vous avez fait
un bon choix.
Funcionamiento
Para «garantizar una perfecta instalación» con todas las de la ley y mejorar
así las prestaciones de su aparato, le
rogamos que lea con mucho cuidado
las instrucciones de este folleto explicativo. Tendrá que guardar este folleto así como el certificado de garantía.
El objetivo de los calentadores de
agua por acumulación es la alimentación de uno o varios grifos.
Están concebidos para funcionar con
todos los tipos de tarifa reducida de
un mínimo de 8:00h.
Cada vez que se extrae agua caliente,
la misma cantidad de agua fría la
reemplaza ; así el calentador queda
siempre lleno de agua.
Después de extraer una cantidad
importante de agua, la temperatura
del agua disminuye : es normal.
Los aparatos ATLANTIC son famosos
desde hace muchos años gracias a su
calidad y fiabilidad.
Acaba de adquirir un calentador de
agua ATLANTIC y ha escogido bien
.
Handleiding
voor installatie
en gebruik
- Garantie -
Installation
and user’s
instructions
- Guarantee -
Prólogo
Functie
Ten einde «u een perfekte installatie te
verzekeren» volgens de regels der
kunst en een optimale werking van
uw apparaat, raden wij u aan de
instructies in deze gebruiksaanwijzing
nauwkeurig te lezen en samen met
het garantiebewijs zorgvuldig te
bewaren.
Elektrische boilers zijn bestemd voor
toevoer van warm water aan éen of
meerdere waterpunten.
Ze zijn zo ontworpen dat ze functioneren bij alle stroomtarieftypes.
Elke keer na het aftappen van heet
water, wordt het hete water vervangen door dezelfde hoeveelheid koud
water ; de boiler blijft steeds vol met
water. Na gebruik van een grote hoeveelheid heet water is het normaal
dat de temperatuur van het water
lager wordt.
De ATLANTIC apparaten zijn al jaren
lang overbekend wegens hun kwaliteit en betrouwbaarheid.
Vandaag heeft u een ATLANTIC boiler
gekocht en daarmee heeft u de
goede keus
gedaan.
Voorwoord
Function
Please read and carefully follow the
instructions in this manual, so that
you will have a properly installed
according to standard practice and
optimize the performances of your
heater. Keep this manual with the
guarantee certificate.
Electric storage water heaters are designed to supply one or several taps.
They are designed to operate under all
price rates, except the ACI (Anti
Corrosion Instrument) system which
requires either continuous use or an 8
hour off-peak tariff within a 24 hour
period.
Whenever water is drawn off, the hot
water is replaced by the same quantity
of cold water ; the water heater is
always full of water.
It is normal that the water temperature
should drop after you have drawn off a
large quantity of water.
ATLANTIC heaters have been well
known for their quality and reliability
for many years.
You have just purchased an ATLANTIC
water heater ; we congratulate and
thank you for your good choice
.
Foreword
Important
Les normes ou habitudes d’installation nationales ne peuvent en aucun
cas prévaloir sur les règles élémentaires de sécurité repérées dans les paragraphes “ IMPORTANT ” de cette notice.
Las normas ó costumbres de instalación nacionales no pueden en ningú
caso prevalecer sobre las reglas básicas de seguridad señaladas con la
reseña IMPORTANTE de éste manual
de instrucciones.
Importante
De nationale normen en installatie ui
tvœringen mogen in geen geval
overhand hebben op de elementaire
veiligheideregels vervat in de BELANGRIJK notities hierbij geleverd.
Belangrijk
National standards and installation practices should never take precedence over
elementary safety rules identified in sections of this manual as being “ IMPORTANT ”.
Important
SPF
NL
GB
Verticaux muraux - Verticales murales - Verticale wandboilers - Vertical wall mounted heaters
Verticaux sur socle - Verticales en Zócalo - Verticale Standboilers - Vertical, floor-standing water heaters
Horizontaux muraux - Horizontales murales - Horizontale wandboilers - Horizontal wall-mounted heaters
■
■
■
■
■
■
■
■
■
■
(2) Protection assurée par une anode de magnésium.
(1) Appareils livrés cablés en triphasé 230 / 400 V commutables en monophasé 230 V.
■
Ne possède que la console d’accrochage supérieure.
** Consommation d’entretien en KWh par 24 h pour de l’eau à 65° C (ambiance 20°C).
ø RACCORDEMENT HYDRAULIQUE G 3/4 (20/27) : 150 à 300 l. G 1“ (26/34) : 500 l.
*Temps de chauffe réel pour réchauffage de 15 à 65°C. Temps de chauffe réel pour une utilisation courante (température d’entrée d’eau 15°C - température de sortie d’eau 65°C.
Appareils conformes à la directive électromagnétique 89/336/CEE modifiée par la directive 93/68/CEE et à la directive basse tension 73/23/CEE modifiée par la directive 93/68/CEE.
Eau chaude
Agua caliente
Warm water
Hot water
Eau chaude
Agua caliente
Warm water
Hot water
Eau chaude
Agua caliente
Warm water
Warm water
Eau froide - Agua fría
Koud water - Cold water
Eau froide - Agua fría - Koud water - Cold water
boîtier électronique de
l’anode à courant imposé
(en stéatite ACI uniquement)
boîtier électronique de
l’anode à courant imposé
(en stéatite ACI
uniquement)
boîtier électronique de
l’anode à courant imposé
(en stéatite ACI uniquement)
Eau froide
Agua fría
Koud water
Cold water
Fixation au mur
Fixation au sol
VUE DE DESSUS
Page 3
Descriptif de l’appareil
● La cuve en tôle d’acier est conçue pour résister
à une pression de 12 bar (environ deux fois la
pression de service).
Sa protection contre la corrosion est assurée par
une couche d’émail vitrifié et une anode en
magnésium ou une anode à courant imposé.
● L’élément chauffant est constitué par une résis-
tance blindée ou stéatite qui réchauffe le volume
d’eau.
- La résistance blindée appelée thermoplongeur est immergée dans l’eau. Son remplacement nécessite la vidange du chauffe-eau.
- La résistance stéatite est protégée par un
fourreau émaillé, ce qui rend la vidange de l’appareil inutile lors de son remplacement.
● Le thermostat assure le maintien de la
température de l’eau.
Il est préréglé en usine à 65° C
+
5 environ.
-
● Un coupe-circuit thermique assure la sécurité
en cas d’élévation anormale de la température
d’eau.
Ce coupe-circuit est réarmable manuellement.
● Pour les modèles équipés d’une “anode à cou-
rant imposé”, la cuve est protégée contre la corrosion par un courant électrique imposé, de très
faible intensité.
- La platine électronique assure en permanence le courant nécessaire à cette protection que se
soit en heures pleines ou en heures creuses.
Mise en place de l’appareil
IMPORTANT
● Placer le chauffe-eau à l’abri du gel
● Le positionner le plus près possible des points
d’utilisation importants.
● S’il est placé en dehors du volume habitable
(cellier, garage), calorifuger les tuyauteries. La
mise en place d’une housse n’est pas nécessaire,
du fait de la bonne isolation des chauffe-eau.
● Pour les modèles à “anode à courant imposé”,
la température ambiante autour du chauffe-eau
ne doit pas excéder 40°C en continu.
● S’assurer que l’élément support est suffisant
pour recevoir le poids du chauffe-eau plein
d’eau.
● Prévoir en face de chaque équipement élec-
trique un espace suffisant de 500 mm pour l’entretien périodique de l’élément chauffant et de
l’anode.
● Installer un bac de rétention sous le chauffe-eau
lorsque celui-ci est positionné dans un faux-plafond, combles, ou au-dessus de locaux habités.
Une évacuation raccordée à l’égout est nécessaire.
Chauffe-eau vertical sur socle équipé d’un élément stéatite avec “anode à courant imposé”.
Chauffe-eau vertical mural équipé d’un élément blindé avec anode de magnésium.
Installation d’un chauffe-eau vertical-mural (VM)
Des poignées de préhension, intégrées dans les fonds d’extrémité, facilitent la manutention
Plusieurs fixations sont possibles suivant la nature de la paroi :
Installation d’un chauffe-eau vertical sur socle (VS)
Pour ces deux types de parois, utiliser le gabarit de fixation imprimé sur le carton d’emballage.
NOTA
●
Les chauffe-eau verticaux muraux de 50 à 200
litres peuvent être posés sur un trépied adapté, matériel préconisé par le constructeur.
(h : 450 ou 570 mm accessoire en option)
lorsque la cloison ne peut supporter le poids
de l’appareil. Une fixation par l’étrier
supérieur est obligatoire.
● Ils peuvent être également accrochés au
plafond grâce à un kit spécial (accessoire en
option).
Se reporter à la notice spécifique livrée avec
celui-ci.
●
L’appareil est posé au sol. Des patins sont
fixés sous l’embase de celui-ci. Aucune fixation murale n’est nécessaire.
● Il peut recevoir une réhausse (h : 220 mm
- Accessoire en option).
A) Murs de faible épaisseur (cloison placoplâtre)
Tiges filetées ø 10 mm traversant le mur
reliées par des profilés ou contre-plaques.
B) Murs épais en dur (béton, pierre,
brique)
Procéder au scellement de boulons ø 10
mm, ou au percement pour recevoir des
chevilles de type MOLY ø 10 mm.
Protection intérieure
revêtement émail.
Sortie eau chaude.
Poignées de préhension
(haut et bas)
Protection
intérieure par
émaillage
Anode
Magnésium
Canne de prise
d’eau chaude
Doigt de gant
du thermostat
Isolation
thermique
Résistance blindée,
élément chauffant
en contact direct
avec l’eau sanitaire
Capot de
protection
Brise jet :
arrivée d’eau
froide
Arrivée d’eau froide
Isolation thermique
(mousse de polyuréthane
injectée).
Boîtier électronique
générateur de C.C
(Redresseur).
Voyant de contrôle
(Clignotant)
Doigt de gant
du thermostat.
Anode en Titane.
Résistance Stéatite,
fourreau et doigt
de gant émaillé.
F
Exemples
Page 4
Raccordement hydraulique
■ TUBULURES SUR L’APPAREIL
Le chauffe-eau devra être raccordé hydrauliquement conformément aux normes et à
la réglementation en vigueur dans le pays
où il sera installé (pour la France, D.T.U.
60.1).
●
Chaque tubulure est en acier avec l’extrémité filetée au pas du gaz ø 20/27 (du 50 L
au 300 L), ø 26/34 (500 L).
● L’entrée d’eau froide est repérée par une
collerette bleue, la sortie d’eau chaude par
une collerette rouge.
● A l’intérieur des tubulures sont insérés des
embouts rouge et bleu, lesquels sont à
conserver impérativement
lors du raccorde-
ment aux tuyauteries.
■ RACCORDEMENTS AUX TUBULURES
●
La nature des tuyauteries peut être rigide,
généralement en cuivre (l’acier noir est interdit), ou souple, (tresse inox flexible).
● Dans le cas de canalisations en cuivre, le
raccordement sur la sortie eau chaude devra
impérativement être réalisé à l’aide d’un
manchon fonte, acier, ou raccord isolant,
afin d’éviter la corrosion de la tubulure
(contact direct fer-cuivre). Les raccor
ds laiton
sont interdits à ce niveau. (NFC 15-100).
● Un groupe de sécurité (non fourni avec le
chauffe-eau) conforme à la norme NF EN
1487 sera obligatoirement vissé sur l’entrée
d’eau froide du chauffe-eau.
● Sur une installation, si les canalisations
eau chaude sont en matériaux de synthèse,
il est recommandé d'utiliser un mitigeur
en sortie eau chaude du chauffe-eau
pour obtenir une eau à 60°C maximum.
IMPORTANT
La pression du réseau d’eau froide est généralement inférieure à 5 bar.
Si tel n’est pas le cas, prévoir un
réducteur de pression, lequel sera
positionné sur l’arrivée d’eau après le compteur.
NOT
A
Lorsque l’on ne peut évacuer par gravité l’excédent d’eau dû à la dilatation, en plus du
groupe de sécurité, il est possible d’installer
un vase d’expansion. Si votre installation comporte des petits diamètres ou des robinetteries
à fermeture rapide, il est conseillé d’installer
un clapet anti-bélier.
SCHEMA DE RACCORDEMENT D’UN VERTICAL MURAL
Ce groupe de sécurité
comprend :
1robinet d’arrêt
1robinet de vidange
manuel
1 clapet anti-retour (afin
d’éviter que l’eau contenue
dans le chauffe-eau chemine
vers le réseau d’eau froide)
1 soupape de sécurité tarée
à 7 bar
1 bouchon d’inspection
du clapet anti-retour
Sortie
eau chaude
Arrivée
eau froide
Siphon avec entonnoir
et garde d’air
Evacuation
vers l’égout
Réducteur de
pression si P 5 bar
Robinet d’arrêt
Groupe de sécurité
à manœuvrer 2 fois/mois
Manchon Fonte ou Acier
ou raccord isolant
Installation d’un chauffe-eau horizontal-mural (HM)
Installation spécifique en salle de bains
●
Suivre les mêmes préconisations que celles du
chauffe-eau vertical-mural. Des poignées de manutention existent également.
● Pour une fixation au sol, déplacer les deux
étriers et les revisser afin que les raccor
dements
hydrauliques soient perpendiculaires au sol.
Prévoir un calage de 300 mm minimum, pour
permettre un bon positionnement du groupe de
sécurité et de sa vidange.
● Pour une fixation au plafond, utiliser obligatoire-
ment le kit de cerclage prévu à cet effet
(accessoire en option), et se reporter à sa notice
spécifique.
● Pour les modèles HM blindés, prévoir un espace
minimum de 300 mm pour le démontage de l'anode magnésium se trouvant sur la porte du
fond.
Quatre volumes sont définis pour l’implantation de matériels électriques suivant leurs
caractéristiques.
Pour les chauffe-eau ATLANTIC, l’implantation est admise dans tous les volumes en
respectant les consignes d’installation de la
norme NF C 15-100, à l’exception bien évidemment du volume 0.
F
Page 5
Mise en service
■ REMPLIR LE CHAUFFE-EAU
■ VÉRIFICATION DU BON FONCTIONNEMENT
●
Ouvrir le ou les robinets d’eau chaude
● Ouvrir le robinet d’eau froide situé sur le
groupe de sécurité (s’assurer que le clapet
de vidange du groupe est en position fermée).
● Après écoulement aux robinets d’eau
chaude, fermer ceux-ci, votre chauffe-eau
est plein d’eau.
● Vérifier l’étanchéité du raccordement aux
tubulures ainsi que celle du joint de porte
situé sous le capot électrique, le resserrer si
nécessaire.
● Vérifier le bon fonctionnement des orga-
nes hydrauliques en plaçant le groupe de
sécurité de la position vidange à la position
arrêt et réciproquement, afin d’éliminer tous
déchets éventuels.
● Mettre l’appareil sous tension.
●
Basculer l’interrupteur du tableau électrique
sur la position marche forcée. Après 15 à 30
minutes, l’eau doit s’écouler goutte à goutte
par l’orifice de vidange du groupe de sécurité (cet orifice doit être raccordé à une évacuation d’eaux usées).
Ce phénomène est tout à fait normal ; il s’agit de la dilatation de l’eau due à la chauffe.
Par conséquent, la soupape de sécurité laissera échapper une certaine quantité d’eau
afin que la pression interne dans la cuve ne
dépasse pas 7 bar. Cet écoulement peut
représenter 2 à 3% de la capacité du ballon
pendant la chauffe complète.
Vérifier à nouveau l’étanchéité des raccordements ainsi que celle du joint de porte.
F
Raccordement électrique
■ PROCEDURE DE RACCORDEMENT
Nos appareils sont conformes aux normes
en vigueur et disposent par conséquent de
toutes les conditions de sécurité. Le raccordement électrique devra être conforme aux
normes d’installation NF C 15-100 ainsi
qu’aux préconisations en vigueur dans le
pays où le chauffe-eau sera installé (préconisations de PROMOTELEC pour l’obtention
d’un Label pour la France).
L
’installation comprendra :
●
Un disjoncteur omnipolaire avec ouverture
des contacts d’au moins 3 mm.
● Une liaison en câbles rigides de section
mini 3
✕ 2,5 mm
2
en monophasé (phase,
neutre, terre) ou 4
✕ 2,5 mm
2
en triphasé (3
phases + terre).
● Le conducteur de terre sera repéré
vert/jaune.
●
Oter le capot de protection à l’intérieur
duquel figure le schéma de raccordement
électrique.
● Dans le cas de chauffe-eau “ Tous courants
”, le branchement d’origine est prévu pour
recevoir 380/400 Volts.
Pour un branchement différent, modifier le
câblage en conséquence suivant le schéma
électrique collé à l’intérieur du capot.
● Raccorder les extrémités du câble sur le
thermostat, aux bornes à vis prévues à cet
effet (le démontage du thermostat n’est pas
nécessaire). En version à “anode à courant
imposé”. Le câble d’alimentation doit être
raccordé au bornier d’entrée.
● Raccorder le fil de terre vert/jaune sur la
borne repérée .
● Remonter le capot après avoir vérifié le ser-
rage correct des bornes de connexion.
■ RECOMMANDATIONS
● Prévoir suffisamment de longueur de
câble afin d’éviter le contact avec les élé
-
ments chauffants.
● Dans le cas où les canalisations sont en
matériau isolant, les circuits électriques
seront protégés par un disjoncteur différentiel 30 mA adapté aux normes en vigueur.
● L’appareil n’étant pas équipé d’un serre-
câble, le raccordement direct sur une prise
de courant est interdit.
● Le raccordement à la terre est impératif
pour des raisons de sécurité.
●
Avant de raccorder définitivement l’appareil, vérifier qu’il est plein d’eau. Si ce n’est
pas le cas, assurez-vous que l’alimentation
électrique du chauffe-eau ne peut pas s’effectuer (ôter les fusibles).
IMPORTANT
Un raccordement en direct sur
les résistances (sans passer par
le thermostat) est formellement
interdit car il est dangereux,
la température de l’eau n’étant plus
limitée.

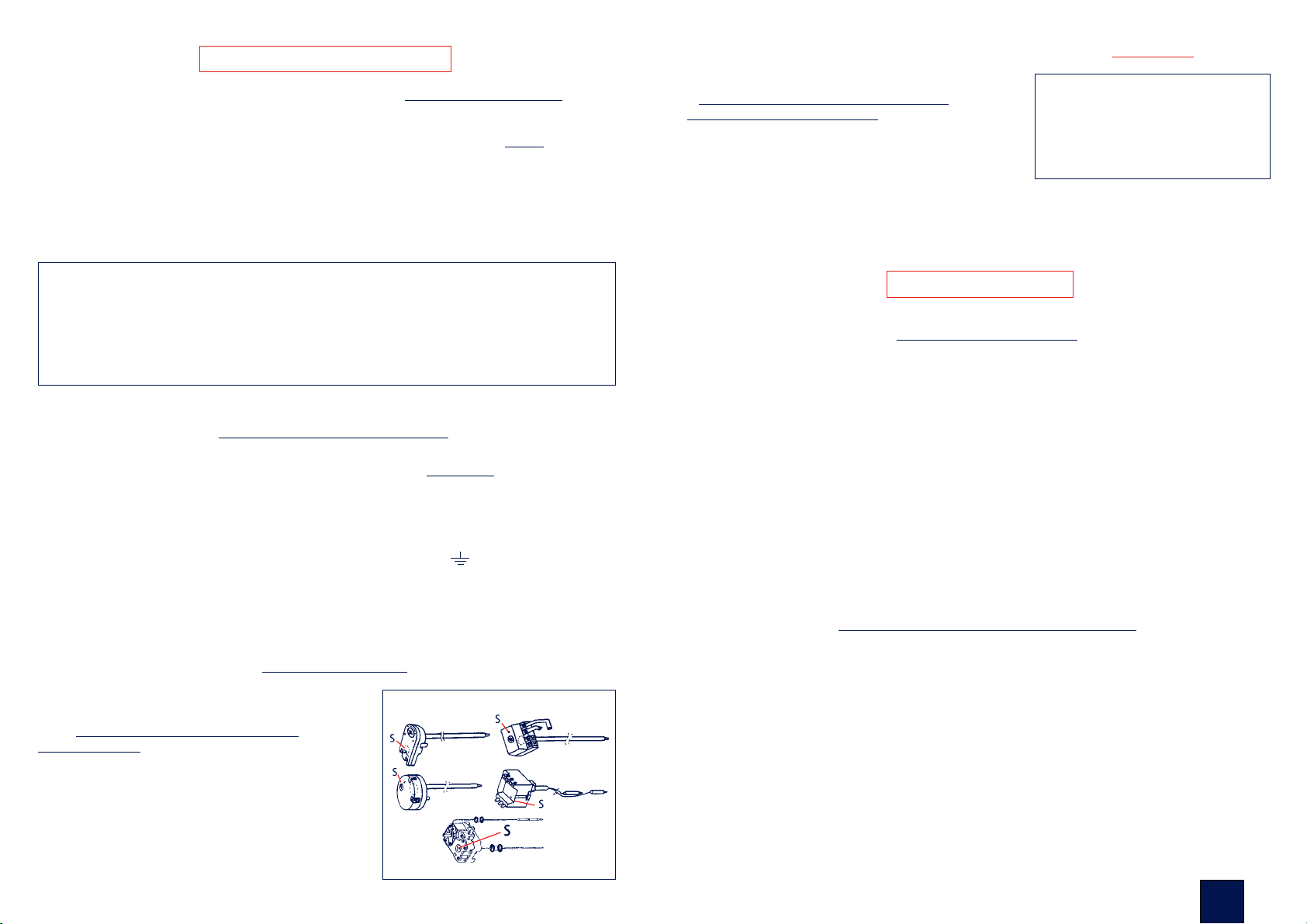

Exemple de thermostats
S = Sécurité à réarmement manuel
Le générateur électronique des chauffe-eau à “anode à courant imposé”
a été conçu pour une alimentation ;
(permanente ou de type heures creuses 8 h. ou 6 h. + 2 h.).
S’assurer que l’installation respecte l’une de ces deux possibilités d’alimentation,
dans le cas, d’une durée inférieure les conditions de garantie
ne s’appliqueraient pas.
Page 6
Pour les modèles à “anode à courant imposé”, 15mim environ après la mise sous tension du
chauffe-eau, contrôler le voyant vert situé sur le capot électronique.
- en régime établi, le voyant de contrôle doit clignoter en permanence
(24 h./24).
NOT
A
Pendant la chauffe et suivant la qualité de l’eau, le chauffe-eau équipé d’une résistance blindée
peut émettre un léger bruit analogue à celui d’une bouilloire. Ce bruit est normal et ne traduit
aucun défaut de l’appareil.
La vérification étant concluante, si votre
tableau électrique est équipé d’un relais d’asservissement en heures creuses (tarif réduit la
nuit), basculer l’interrupteur sur la position
“automatique”.
3 positions sont affectées à cet
interrupteur :
- Position arrêt ou “ 0 ”
- Position automatique ou “ AUTO ”
- Position marche forcée ou “ 1 ”.
Entretien domestique
Conseils à l’usager
Un chauffe-eau nécessite peu d’entretien
domestique pour l’utilisateur : manœuvrer
le groupe de sécurité une ou deux fois par
mois.
Pour les chauffe-eau à anode à courant imposé (ACI VISIO), vérifier périodiquement le clignotement du voyant. En cas d’arrêt, contacter votre installateur conseil.
●
Couper l’alimentation électrique de l’appareil (fusibles) et déconnecter les fils aux bornes
du thermostat.
● Vidanger la cuve et démonter l’ensemble
chauffant.
● Enlever le tartre déposé sous forme de
boue ou de lamelles dans le fond de la cuve
et nettoyer avec soin les gaines des éléments
chauffants et du thermostat. Ne pas gratter
ou frapper le tartre adhérant aux parois, au
risque d’altérer le revêtement.
● Vérifier l’état de l’anode de magnésium et
remplacer celle-ci si son diamètre est inférieur à 10 mm.
Sur les chauffe-eau HM blindés
, l'anode
se trouve sur la porte du fond.
● Pour les modèles stéatites, nettoyer le
fourreau, car possibilité de calamine.
● Pour les chauffe-eau à “anode à courant
imposé”, l’anode est en titane et ne nécessite aucune inspection ni remplacement dans
la mesure où le voyant clignote.
● Remonter l’ensemble chauffant en utilisant
un joint neuf et en serrant raisonnablement et
progressivement les écrous (serrage croisé).
● Remplir le chauffe-eau en laissant ouvert
un robinet d’eau chaude, l’arrivée d’eau
indique que le chauffe-eau est plein.
● Vérifier son étanchéité au niveau du joint
et seulement ensuite, reconnecter l’alimentation électrique.
● Contrôler à nouveau le lendemain la
bonne étanchéité au niveau du joint, et au
besoin, resserrer légèrement les écrous.
● Vérifier la connectique électrique.
●
Pour les régions où l’eau est très calcaire
Th
>20°F, l’utilisation d’un adoucisseur n’entraine pas de dérogation à notre garantie,
sous réserve que celui-ci soit réglé conformément aux règles de l’Art, vérifié et entretenu
régulièrement.
- Décret N° 89-3 du 3.1.1989 Th 15°F mini.
- Conformité au DTU 60.1.
●
Dans ces conditions particulières, le contrôle
de l’anode sera à éffectuer tous les ans.
● Dans les cas suivant une vidange du chauf-
fe-eau est nécessaire :
- appareil restant sans fonctionner dans
un local soumis au gel
- appareil dont l’alimentation électrique
est coupée pendant plus de 2 mois.
Procéder de la façon suivante :
a) couper l’alimentation électrique
b) fermer l’arrivée d’eau froide
c) ouvrir un robinet d’eau chaude
d) ouvrir le robinet de vidange du groupe de
sécurité
● En cas d’anomalie, absence de chauffe ou
dégagement de vapeur au soutirage, couper l’alimentation électrique et prévenir votre
installateur.
Il faut noter qu’autrefois, la température de
stockage de l’eau était de 80°C.
Actuellement, pour des raisons de sécurité,
celle-ci est ramenée à 65°C +5 dans la cuve
(Normes N.F.). En conséquence, avec un
appareil de capacité égale, la quantité d’eau
chaude disponible est moins importante.
Aux points de puisage, la réglementation impose de ne pas dépasser 60°C. Si
tel est le cas, prévoir un moyen de
réglage (mélangeur, mitigeur...) consulter votre installateur.
Service après-vente
Les pièces du chauffe-eau qui peuvent être remplacées sont les suivantes :
● le joint de porte
● le thermostat
● les éléments chauffants
● l’anode magnésium
● générateur électronique avec sa filerie, pour les modèles
à “anode à courant imposé”
● fourreau pour résistance stéatite.
Pour les pièces spéciales, nous consulter.
Utiliser uniquement des pièces détachées référencées par ATLANTIC.
Pour toute commande, préciser le type exact du chauffe-eau, sa capacité, le type
d’équipement TC ou mono, blindée ou stéatite, et sa date de fabrication.
Toutes ces indications figurent sur la plaque signalétique de l’appareil
collée à proximité de l’appareillage électrique.
Toute intervention sur les parties électriques doit être confiée à un spécialiste.
F
Entretien par un professionnel
Pour conserver les performances de votre appareil pendant de longues années,
il est nécessaire de faire procéder à un contrôle des équipements par un professionnel
tous les deux ans, suivant la procédure ci-dessous :
Page 7
■
Absence totale d’eau chaude,
vérifier :
a) les fusibles
b) la présence de courant aux bornes
entrées du thermostat (contacteur E.D.F.)
c) la sécurité thermique du thermostat
d) l’élément chauffant.
■
L’eau est bouillante (>70°C)
(vapeur aux robinets)
a) couper l’alimentation électrique de
l’appareil
b) vérifier le thermostat
c) éventuellement, procéder à une opération de détartrage au niveau de l’élément
chauffant.
Vérifier la pression du réseau.
Si celle-ci est supérieure à 5 bar, poser un
réducteur de pression sur l’alimentation
générale.
Si la pression est bonne (inférieure à 5 bar),
nettoyer la soupape du groupe de sécurité.
● Le voyant ne clignote pas dès la mise en route, après un arrêt
prolongé (cas d’une résidence secondaire, par exemple). Ceci
est normal, quelques minutes sont nécessaires après la mise
sous tension pour que le voyant se remette à clignoter.
● Le voyant ne clignote plus. La cuve n’est plus protégée
24 h/24.
Pour diagnostiquer la panne procéder suivant les étapes ci-dessous ;
● Couper l’alimentation électrique du chauffe-eau
● Ouvrir le capot
● Déconnecter la liaison
● Remonter le capot
● Alimenter électriquement le chauffe-eau.
Si la led se remet à fonctionner au bout de 10 secondes maxi
le circuit électronique n’est pas en cause, et l’isolation de
l’anode s’est dégradée dans le doigt de gant .
Contacter le S.A.T.C. ATLANTIC.
Si la led ne fonctionne toujours pas, vérifier le branchement au
bornier.
Si celui-ci est correct et pour retrouver une protection permanente, remplacer le boitier électronique selon le mode opératoire ci-dessous.
● Couper l’alimentation électrique du chauffe-eau.
● Déposer le capot , déconnecter les fils d’alimentation +
terre .
● Dévisser la vis de fixation du bornier .
● Déconnecter les fils aux bornes d’entrée du thermostat.
● Dévisser la vis .
● Déconnecter la liaison vers l’anode.
● Déposer le capot contenant le circuit électronique.
Nb : Le circuit électronique déposé contient
un accumulateur recyclable qui ne doit pas être jeté.
- Pour le montage de l’ensemble neuf, procéder en sens inverse.
Exemple de branchement d’un vertical sur
socle avec “ anode à courant imposé ”
monophasé 230 V.
Sont exclues de cette garantie les défaillances
dues à :
Des conditions d’environnement anormales :
● Dégâts divers provoqués par des chocs ou des
chutes au cours des manipulations après départ
usine.
● Positionnement de l’appareil dans un endroit
soumis au gel ou aux intempéries (ambiances
humides, agressives ou mal ventilées).
● Utilisation d’une eau présentant des critères d’a-
gressivité tels que ceux définis par le DTU
Plomberie 60-1 additif 4 eau chaude
(taux de chlorures, sulfates, calcium, résistivité et
TAC).
● Pression d’eau supérieure à 5 bar.
● Alimentation électrique présentant des surten-
sions importantes (réseau, foudre...).
● Dégâts résultant de problèmes non décelables
en raison du choix de l’emplacement (endroit difficilement accessibles) et qui auraient pu être évités par une réparation immédiate de l’appareil.
Une installation non conforme à la réglementation, aux normes et aux règles de l’art, notamment :
● Absence ou montage incorrect d’un groupe de
sécurité neuf et conforme à la norme NF-D 36401, modification de son tarage...
● Absence de manchons (fonte, acier ou isolant)
sur les tuyaux de raccordement eau chaude pouvant entraîner sa corrosion.
● Raccordement électrique défectueux : non-
conforme à la norme C 15100, mise à la terre
incorrecte, section de câble insuffisante, raccordement en câbles souples, non respect des schémas de raccordements prescrits par le
Constructeur.
● Mise sous tension de l’appareil sans remplissage
préalable (chauffe à sec).
● Positionnement de l’appareil non conforme aux
consignes de la notice.
Un entretien défectueux :
● Entartrage anormal des éléments chauffants ou
des organes de sécurité.
● Non entretien du groupe de sécurité se tradui-
sant par des surpressions.
● Modification des équipements d’origine, sans
avis du constructeur ou emploi de pièces détachées non référencées par celui-ci.
● Non remplacement de l’anode magnésium
dans la période recommandée.
■
Ecoulement continu d’eau par le groupe de sécurité
■
Modèle à anode à courant imposé (ACI VISIO)
Diagnostic de panne à l’usage du professionnel Champ d’application de la garantie
Le chauffe-eau doit être installé par un professionnel qualifié conformément aux règles
de l’art, aux normes en vigueur et aux prescriptions de nos notices techniques.
Il sera utilisé normalement et régulièrement
entretenu par un spécialiste.
Dans ces conditions, notre garantie s’exerce
par échange ou fourniture gratuite à notre
Distributeur des pièces reconnues défectueuses d’origine par nos services, ou le cas
échéant de l’appareil, à l’exclusion des frais
de main-d’oeuvre et de transport ainsi que
de toutes indemnités et prolongation de
garantie.
Notre garantie prend effet à compter de la
date de pose (facture d’installation faisant
foi), en l’absence de justificatif la date de
prise en compte sera celle de fabrication
indiquée sur la plaque signalétique du
chauffe-eau, majorée de six mois.
Un appareil présumé à l’origine d’un sinistre
doit rester sur place à la disposition des
experts, le sinistré doit en informer son assureur.
Les dispositions des présentes conditions de
garantie ne sont pas exclusives du bénéfice
au profit de l’acheteur, de la garantie légale
pour défauts et vices cachés qui s’appliquent
en tout état de cause dans les conditions
des articles 1641 et suivants du code civil.
La défaillance d’un composant ne justifie
en aucun cas le remplacement de l’appareil. ATLANTIC tient à votre disposition
l’ensemble des pièces détachées.
Conditions de garantie
2
1
1
1
3
4
5
6
6
8
8
7
F
Page 8
Heater description
● The steel plate tank is designed to resist a pres-
sure of 12 bars (about twice the working pressure).
Its corrosion protection is provided by a layer of
vitrified enamel and a magnesium anode or an
impressed current anode.
● The heating element consists of an immersion
or ceramic element that heats the water tank.
- The immersion element immersed in the
water. The water heater has to be emptied in
order to replace it.
- The ceramic element protected by an enamel
coated sheath, which makes it unnecessary to
empty the heater when replacing the element.
● The thermostat controls the water temperature.
It is preset in the factory to about 65°C
+
5.
-
● A temperature circuit breaker is provided for
safety if the water temperature should rise abnormally.
This circuit breaker can be reset manually.
● For models equipped with an “impressed cur-
rent anode”, the tank is protected against corrosion by an very low voltage electrical current.
- The electronic panel provides the necessary
permanent current for this protection, both in
peak hours and in off-peak hours.
Installation of the heater
IMPORTANT
● Put the water heater where it is protected from
frost.
● Position it as close as possible to the most fre-
quently used taps.
● There is no need to lag it if it is installed in an
uninhabited room (cellar, garage) because water
heaters are well insulated, however the pipes
should be insulated.
● For models with an “impressed current anode”,
the continuous ambient temperature around the
water heater must not exceed 40°C.
● Make sure that the wall-bracket is strong
enough to carry the weight of the water heater
when full of water.
● Allow 500 mm of space in front of the access
door, for periodic maintenance of the heating
element and the anode.
● Install a retention tank under the water heater if
it is placed in a false ceiling, in the attic, or above
inhabited rooms. An outlet connected to a drain
pipe is necessary.
Examples
Vertical, floor-standing water heater equipped
with a ceramic element with an “impressed
current anode”.
Vertical wall mounted water heater equipped
with an immersion element and magnesium
anode.
Installing a vertical wall-mounted water heater (VM)
Handles are built into both ends to facilitate handling.
Several attachment types are possible depending on the nature of the wall :
Installing a vertical water heater on a pedestal (VS)
Use the attachment template printed on the packaging box for both types of walls.
NOTE
●
50 to 200 liter vertical wall-mounted water
heaters can be placed on a suitable tripod,
manufacturer-recommended equipment.
(h = 450 or 570 mm optional accessories)
when the partition cannot support the
weight of the heater. An additional upper stirrup attachment is compulsory.
● They may also be attached to the ceiling
using a special kit (optional accessories).
Refer to the special manual delivered with
the kit.
●
The heater is placed on the ground.
Vertical, floor-standing water heater. No wall
attachment is necessary.
A) Thin walls (plasterboard partition)
ø 10 mm threaded rods passing through the
wall connected by sections or plywood panels.
B) Thick hard walls (concrete, stone,
brick)
ø 10 mm anchor bolts, or drill holes to fit ø
10 mm MOLY type inserts.
Internal enamel
coated protection
Hot water outlet
handles
(top and bottom)
Internal protection
by enamel coating
Magnesium
anode
Hot water
outlet
Thermostat
housing
Thermal
insulation
Immersion element,
heating element in
direct contact with
domestic hot water
Protection
cover
Diffuser :
cold water inlet
Cold water inlet
Thermal insulation
(injected polyurethane
foam)
Electronic D.C.
generator box
(Rectifier).
ACI pilot light
(flashing)
Thermostat
housing
Titanium anode
Ceramic element,
sheath and enamel
plated housing.
GB
Page 9
Water connections
■ TUBING ON THE HEATER
Water connections must be made to the
water heater in accordance with standards
and regulations in force in the country in
which it will be installed (for France, use
D.T.U. 60.1).
●
Each tubing is a ø 20/27 (50 L to 300 L) or
ø 26/34 (500 L) steel pipe with gas pitch
threaded end.
● The cold water inlet is marked by a blue
collar, and the hot water outlet is marked by
a red collar.
● Red and blue end pieces are inserted in
the tubings, and must
be kept when
connecting to the pipes.
■ CONNECTIONS TO TUBING
●
The nature of the tubing may be rigid (usually copper - black steel is prohibited) or flexible
(flexible stainless steel braid).
● If copper pipes are used, the connection to
the hot water outlet must be made using a
cast iron or steel coupling, or an insulating
connector in order to prevent corrosion of
the tubing (direct steel-copper contact).
Brass fittings shall not be used
in this loca-
tion (NFC 15-100).
● A safety unit (not supplied with the water
heater) in conformity with existing standards
shall be screwed onto the water heater cold
water inlet.
● If the hot water pipes on an installation are
made of a synthetic material, it is recommended to use a mixing valve at the heater
hot water outlet to obtain a maximum water
temperature of 60°C.
IMPORTANT
The pressure in the cold water network is
usually less than 5 bars.
If it is not, provide a pressure reducer that will
be located on the water inlet after the meter.
NOTE
An expansion vessel may be installed in addition to the safety unit if it is impossible to drain
excess water due to expansion by gravity. It is
recommended to install a water hammer protective valve if your installation includes small
diameters or fast closing valves.
CONNECTION DIAGRAM FOR A VERTICAL WALL-MOUNTED WATER HEATER
This safety unit comprises :
1 stop valve
1manual drain valve
1non-return valve (to prevent
water in the water heater
from flowing back into the
cold water network)
1 safety valve set to 7 bars
1non-return valve inspection
plug
Hot water
outlet
Cold water
inlet
Siphon with funnel
end and air trap
Drain pipe
Pressure reducer if
P 5 bars
Stop valve
Safety unit to be operated
twice/month
Cast iron or steel coupling
or insulating fitting
Installing a horizontal wall-mounted water heater (HM)
Specific installation for a bathroom
●
Follow the same recommendations as for
the vertical wall-mounted water heater.
Handles are also built-in.
●
For a floor attachment, move the two stir-
rups and scr
ew them together so that the
hydraulic connections are perpendicular to
the floor. Provide a minimum packing of 300
mm so that the safety unit and drain pipe
can be correctly positioned.
●
For a ceiling attachment, you must use the
strap kit provided for this prupose (optional
accessory), and refer to the specific instructions.
●
With shielded horizontal wall-mounted
models, leave a minimum space of 300 mm
for the removal of the magnesium anode on
the base door.
Four volumes are defined for the installation of electrical equipment, depending on
their characteristics.
The ATLANTIC water heater may be placed
in any of them, except for volume 0 of
course, provided that installation instructions in standard NF C 15-100 are respected.
HM on
the floor
HM on
a wall
GB
Page 10
Startup
■ FILL THE WATER HEATER
■ CHECKING CORRECT OPERATION
●
Open the hot water valve(s).
● Open the cold water valve on the safety
unit (make sure that the heater drain valve
is in the closed position).
● After water starts to flow through the hot
water taps, close them and you water heater is full of water.
● Check that tubing connections are not lea-
king, and check the door seal on the electrical cover.
Retighten it if necessary.
● Check that water control devices are wor-
king correctly by turning the safety valve
from the drain position to the off position
and vice versa, in order to eliminate any
waste.
● Switch the heater On.
●
Put the switch on the electrical panel into
the forced operation position. After 15 to 30
minutes, water should start dripping through
the safety unit drain outlet (which must be
connected ta o waste water drain pipe).
This phenomenon is quitte normal ; it is due
to expansion of water due to heating.
Consequently, the safety valve will allow a
certain amount of water to escape so that
internal pressure in the tank does not exceed
7 bars. This flow may be about 2 to 3 % of
the capacity of the tank when it warms up
from cold.
Check the tightness of the connections and
the door seal once again.
ELECTRICAL CONNECTION
■ CONNECTION PROCEDURE
Our heaters are in conformity with standards in force and consequently have all
necessary safety features. The electrical
connection shall comply with installation
standard NF C 15-100 and recommendations in force in the country in which the
water heater will be installed (PROMOTELEC recommendations to obtain a label in
France).
The installation shall include :
●
An omnipole circuit breaker with contacts
openings at least 3 mm.
● A power cable with rigid conductors with
a minimum cross-section of 3 x 2.5 mm2 in
single phase (phase, neutral, earth) or 4 x
2.5 mm2 in three-phase (3 phases + earth).
● The color of the earthing conductor shall
be green/yellow.
●
Remove the protective cover that contains
the electrical connection diagram.
● The original connection for an “ TC ” water
heater is configured for 380/400 volts. If
you want to make a different connection,
modify the wiring accordingly as shown on
the electrical diagram glued on the inside of
the cover.
● Connect the ends of the thermostat cables
to the screw terminals
provided for this pur-
pose (there is no need to disassemble the
thermostat). In the “ impressed current
anode ” version, the power supply cable
must be connected to the input terminal.
● Connect the yellow/green earthing wire
into the terminal marked .
● Put the cover back after checking that the
connection terminals are correctly tightened.
■ RECOMMENDATIONS
● Provide a sufficiently long cable to avoid
contact with heating elements.
● If the pipes are made of an insulating
material, the electrical circuits will be protected by a 30 mA differential circuit breaker
adapted to standards in force.
● A direct connection onto a power outlet is
prohibited, since the water heater is not
equipped with a cable clamp.
● An earthing connection is compulsory for
safety reasons.
●
Before making the final connection for the
heater, make sure that it is full of water. If not,
make sure that it is impossible to supply electrical power to the water heater (take out the
fuses).
IMPORTANT
A direct connection to the elements
(without passing through the
thermostat) is prohibited in all
circumstances because it is
dangerous, since there is no control
over the water temperature anymore.
Examples of thermostats
S = Safety with manual reset
The electronic generator for water heaters with “ impressed current anode ”
has been designed for the following type of power supply :
(permanent or 8 h, or 6 h + 2 h, off-peak operation).
Make sure that the installation respects one of these two power supply options,
the guarantee conditions will not be applicable for shorter off-peak times.
GB
Page 11
For models with “ impressed current anode ”, check the green light located on the electronic
cover about 15 minutes after powering up the water heater.
- Under steady state conditions, the ACI pilot light must flash continuously
(24 h./24).
NOTE
The water heater equipped with an immersion element can make a slight noise like a boiler while
heating, depending on the water quality. This noise is normal and does not mean that anything
is wrong with your heater.
When you have finished the check, and if
your electrical panel is equipped with an Offpeak hours (low night rate) servocontrol
relay, put the switch to the “ automatic ” position.
You will see 3 positions in this switch :
- Off or “ 0 ” position.
- Automatic or “ AUTO ” position.
- Forced operation or “ 1 ” position.
Domestic maintenance
User recommendations
The user needs to perform very little maintenance on a water heater in the home : simply operating the safety valve once or twice
every month.
On water heaters with impressed current
anode (ACI VISIO) periodically check that the
light is flashing.
Call your advisor-installer if it stops flashing.
●
Switch Off the electricity power supply to
the heater (fuses) and disconnect the wires to
the thermostat terminals.
● Drain the tank and disassemble the hea-
ting assembly.
● Remove any deposits in the form of sludge
or scale in the bottom of the tank and clean
the ducts of the heating elements and the
thermostat. Do not scrape or tap scale stuck
to the walls, since this could damage the
coating.
● Check the condition of the magnesium
anode and replace it if its diameter is less
than 10 mm.
On shielded horizontal wall-mounted water
heaters, the anode is located on the base
door.
● Clean the sheath on models with a ceramic
element as scale may have formed.
● For water heaters with an “ impressed cur-
rent anode ”, the anode is made of titanium
and no inspection or replacement is necessary provided that the light continues flashing.
● Reassemble the heating assembly using a
new seal, and tighten the nuts moderately
and gradually (crosswise).
● Fill the water heater leaving a hot water
tap open ; the water inlet indicates that the
water heater is full.
● Check that it is tight at the seal and then
and only reconnect the electricity power
supply.
● Check again the next day to make sure that
the seal is not leaking, and retighten the
nuts again slightly if necessary.
● Check the electrical connections.
●
In regions in which the water is very hard
(Th
>20°F), the use of a softener does not
make our guarantee null and void provided
that it is adjusted in accordance with standard practice, and that it is regularly checked and maintained.
- Decree No. 89-3, 3/1/1989 Th 15°F min.
- Conformity with national plumbing regulation
● Under these special conditions, the anode
should be inspected every year.
● You should drain your water heater in the
following cases :
- if the heater is to be left switched
off in a room subject to frost
- if the water heater electrical
power supply is switched off for
more than two months.
● Proceed as follows :
a) switch the electricity power supply off
b) close the cold water inlet tap
c) open a hot water tap
d) open the safety valve drain tap.
● Switch the electricity power supply off and
inform your installer if there is a problem (no
heating or steam escapes when the valve is
open).
Note that the water storage temperature
used to be 80°C.
It is now only 65°C +5 in the tank
(European standards), for safety reasons.
Consequently, the amount of hot water
available with the same capacity heater is
smaller.
If regulations impose a maximum temperature of 60°C at taps, you should
provide a means of adjustment (mixer,
tap mixer, etc.). Call your installer.
After sales service
The following water heater parts can be replaced :
● the door seal
● the thermostat
● heating elements
● the magnesium anode
● the electronic generator with its wiring,
for “ impressed current anode ” models
● sleeve for ceramic resistance
Please call us for special parts.
Only use spare parts referenced by ATLANTIC.
Whenever you order parts, specify the exact type of the water heater, its capacity,
the equipment type (TC or single phase, immersion or ceramic), and the date of manufacture.
All this information is printed on the heater rating plate glued close to the electrical switch.
Any work on electrical parts must be done by a specialist.
Maintenance by a professional
It is recommended that you should have your equipment checked by
a professional every two years using to the following procedure.
Your water heater will then maintnain its performance for many years.
GB
Page 12
■
No hot water at all, check :
a) fuses
b) that power is present at the thermostat
input terminals.
c) the thermostat safety switch
d) the heating element.
■
Water is boiling (>70°C)
(Steam at taps)
a) switch the heater electricity power supply
off
b) check the thermostat
c) descale your heater at the heating element if necessary.
Check the network pressure.
If it is greater than 5 bars, have a pressure
reducer must be installed on the main sup-
ply line.
If the pressure is good (less than 5 bars),
clean the safety pressure relief valve).
● The light does not flash as soon as the heater is switched on
being off for a long period (for example in a secondary residence). This is normal, a few minutes are necessary for the
light to start to flash after switching on.
● The light no longer flashes. The tank is no longer pro-
tected 24 h/24.
Proceed according to the following steps to determine the problem :
● Switch the water heater electricity power supply off
● Open the cover
● Disconnect the connection
● Put the cover back in place
● Apply electrical power to the water heater.
If the LED comes on after not more than 10 seconds
there is no problem with the electronic circuit, and the anode
insulation must have been damaged in its housing .
Call the ATLANTIC Service Department.
If the LED still doesn’t work, check the connection to the terminal block.
If it is correct, replace the electronic box using the procedure
described below to obtain permanent protection.
● Switch the electricity power supply to the water heater off.
● Remove the cover , disconnect the power supply + ear-
thing wires .
● Unscrew the attachment screw on the terminal block .
● Disconnect the wire on the thermostat input terminals.
● Unscrew screw .
● Disconnect the link to the anode.
● Remove the cover containing the electronic circuit.
Note : The removed electronic circuit contains a
recyclable battery that should not be thrown away.
- Proceed in the reverse direction to install the new assembly.
Sample connection for a vertical
floor standing water heater with a singles
phased 230 V “ impressed current anode ”.
This guarantee excludes failures due to :
Abnormal environmental conditions :
● Various damage caused by shocks or dropping
during handling after departure from the factory.
● Positioning the heater in a location subjected to
frost or the wind (humid, aggressive or badly
ventilated environments).
● Use of water with aggressiveness criteria such
as those defined by the CE Directive for hot water
(content of chlorides, sulfates, calcium, resistivity
and TAC).
● Water pressure greater than 5 bars.
● Electricity power supply with high overvoltages.
(network, lightning, etc.)
● Damage resulting from undetectable problems
due to the choice of the location (difficult access)
and which would have been avoided if the heater was immediately repaired.
An installation not in conformity with the regulations, standards and standard practice, and particularly :
● New safety valve missing or not installed accor-
ding to standard NF-D 36-401, or modification to
the setting.
● No couplings (cast iron, steel or insulating) on
the hot water connection pipes that could cause
corrosion.
● Defective electrical connection : not in confor-
mity with standard C 15100, incorrect earthing,
cable cross-section too small, connection with
flexible cables, failure to respect connection diagrams specified by the manufacturer.
● The heater was switched on without filling first
(dry heating).
● The heater is put in a position that is not in
conformity with the instructions.
Defective maintenance :
● Abnormal scaling of heating elements or safety
devices.
● Failure to properly maintain the safety device
resulting in overpressure.
● Modification to original equipment, without the
manufacturer’s opinion, or use of spare parts not
referenced by the manufacturer.
● Failure to replace the magnesium anode within
the recommended period.
■
Water doesn’t stop flowing through the safety valve
■
Impressed current anode models (ACI VISIO)
Failure diagnostic for use by professionals Extent of guarantee
The water heater must be installed by a qualified professionnal in accordance with standard practice, standards in force and the
instructions in our technical manuals.
It must be used normally, and be regularly
serviced by a specialist.
Under these conditions, our guarantee
includes the replacement or supply of parts
recognized as being originally defective by
our services, or possibly of the entire heater,
free of charge to our distributor, excluding
labor and transport costs and all indemnities
and extension to the guarantee.
Our guarantee comes into force starting
from the installation date (as marked on the
installation invoice). If there is no justification, the date assumed will be the date of
manufacture marked on the name plate of
the water heater, plus six months.
A heater that is presumed to have caused
damage must be left in place for inspection
by experts, and the injured party must
inform his insurance company.
The provisions in these guarantee conditions
do not prevent the buyer from benefiting
from the legal guarantee about hidden
defects and vices and which are applicable
in all cases under the conditions defined in
article 1641 and subsequent articles in the
civil code.
Failure of a component will never be a reason for replacing the water heater. ATLANTIC
has a complete stock of spare parts for your
use.
Guarantee conditions
2
1
1
1
3
4
5
6
6
8
8
7
FLASHING LIGHT
GB
Loading...
