Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

Chaudière gaz, de cheminée type B

Sunavia 5020 I code 021765 Sunavia 5032 I code 021766

Sunavia 5040 code 021767 Sunavia 5056 code 021768

11BS

Edition Sunavia 5000 - 0912-02

Document n° 1557-4 22/10/2012

DE : Die deutschsprachige

Bedienungsanleitung ist auf Anfrage

zu erhalten bei atlantic,

Avenue Château Jaco 1 - 1410 Waterloo

Tél : 02/357.28.20 - Fax : 02/353.21.82

FR : Catégorie II

( modèle 5020 I / 5032 I)

2E+3+

(gaz naturels et propane) Catégorie I

( modèle 5040 / 5056)

2E+

(gaz naturels) BE : Catégorie I

(gaz naturels)

2E+

LU : Catégorie I 2E (gaz naturels)

Notice de référence

destinée au professionnel

et à l'utilisateur

à conserver par l'utilisateur

pour consultation ultérieure

www.atlantic.fr

1 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

SOMMAIRE

Nous vous félicitons de votre choix.

Certifiée ISO 9001, la Société Industrielle de Chauffage

garantit la qualité de ses appareils et s’engage à satisfaire les besoins de ses clients.

Fort de son savoir-faire et de son expérience, la Société Industrielle de Chauffage

utilise les technologies les plus avancées dans la conception

et la fabrication de l’ensemble de sa gamme d’appareils de chauffage.

Ce document vous aidera à installer et utiliser votre appareil,

au mieux de ses performances, pour votre confort et votre sécurité.

Présentation du matériel ................................................................................................. p. 3

Certificat de conformité ............................p. 3 Caractéristiques générales p. 4

Colisage ...................................................p. 3 Principe de fonctionnement ................... p. 6

Matériel en option ....................................p. 3 Fonctions de protection .........................p. 6

Instructions pour l’installateur ........................................................................................p. 9

Conditions réglementaires d’installation et Raccordement de l’alimentation gaz.......p. 1

d’entretien ...................................................p.9 Raccordements électriques ..................p. 12

Local d’implantation .................................p. 9 Changement de gaz (pour la France) ... p. 17

Conduit d’évacuation .............................p. 10 Vérifications et mise en service ……..... p. 17

Conduit de raccordement........................p. 10 Causes de mauvais fonctionnement .....p. 20

Raccordements hydrauliques ................p. 10 Entretien de l’installation .......................p. 21

Instructions pour l’utilisateur ....................................................................................... p. 22

Remarques importantes .........................p. 22 Arrêt de la chaudière et du brûleur ...... p. 2

Certificat de conformité...........................p. 22 Vidange de la chaudière ...................... p. 24

Première mise en service .......................p. 22 Dispositif de sécurité ........................... p. 24

Conduite de l’installation ........................p. 24 Entretien .............................................. p. 25

Pièces détachées ........................................................................................................... p. 26

Ce t appareil est conforme :

- aux directives gaz 2009/142/CE et rendement 92/42/CEE selon la norme EN 297,

- à la directive basse tension 73/23/CEE

- à la directive com patibilité électromagnétique 89/336/CEE.

- aux exigences définies dans l’arrêté royal du 08/01/2004 (Belgique)

2 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

1. Présentation du matériel

1.1. Colisage

• 1 colis Chaudière habillée

1.2. Matériel en option

Certificat de conformité

L’installation d’une chaudière gaz doit obligatoirement faire l’objet d’un Certificat de Conformité visé par Qualigaz ou tout autre organisme agréé par le Ministère de l’Industrie (arrêté du 2 août 1977 modifié)

- Modèle 2 pour une installation neuve complétée ou modifiée

- Modèle 4 pour le remplacement d’une chaudière.

• Thermostat d’ambiance

• Régulation par thermostat d’ambiance à action sur vanne mélangeuse.

• Système de régulation (1 ou 2 circuits)

• Set de conversion propane (pour la France)

• Transformateur d’isolement (pour la Belgique)

• Coffret régulation ECS

3 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

1.3. Caractéristiques générales

Modèle SUNAVIA 5020 I 5032 I 5040 5056

Référence 021 765 021 766 021 767 021 768 Classe NOx 4 4 5 3 Catégorie pour la France II2E+3+ II2E+3+ I2E+ I2E+ Catégorie pour la Belgique I2E+ I2E+ I2E+ I2E+ Catégorie pour le Luxembourg I2E I2E I2E I2E

Performances

Classe:

- selon la directive rendement 92/42/CEE ** ** ** **

- selon RT 2000 (France)

Basse température

oui oui oui oui

Débit calorifique nominal kW 21,7 35,4 44,7 62,0 Puissance utile nominale kW 20 32,0 40 56

Corps de chauffe

Contenance en eau litre 7,9 12,1 23,2 30,4 Pression maximum d'utilisation bar 4 4 4 4 Température d'eau max. départ chauffage °C 95 95 95 95 Nombre d'éléments dans l'échangeur 4 6 6 8

Chambre de combustion

Température des fumées °C 110 126 130 132 Débit massique des fumées g/s 22 29 33 43

Divers

Tension d'alimentation V - (Hz) 230 (50) 230 (50) 230 (50) 230 (50) Poids brut d'expédition kg 120 165 205 270

Brûleur

Nombre d'injecteurs 3 3 5 7 Débit de gaz en fonctionnement continu (15°C - 1013 mbar) Gaz naturel G20 m³/h 2,3 3,8 4,7 6,6 Gaz naturel G25 m³/h 2,7 4,4 5,2 7,6 Propane G31 (pour la France) kg/h 1,7 2,8 - -

Pression gaz réseau Gaz naturel G20 mbar 20 20 20 20 Gaz naturel G25 mbar 25 25 25 25 Propane G31 (pour la France) mbar 37 37 - -

Pression gaz au brûleur Gaz naturel G20 mbar 14,3 15,2 12,8 12,4 Gaz naturel G25 mbar 18,5 19,4 16,2 15,6 Propane G31 (pour la France) mbar 35 35 - -

Diamètre d'injecteur Gaz naturel G20-G25 mm 2,2 2,75 2,45 2,45 Propane G31 (pour la France) mm 1,40 1,80 - -

4 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

SUNAVIA 5020 I 5032 I

A mm 753 905

B mm 539 677

Ø D mm 125 139

539

739

127

604

817

1 Retour circuit chauffage

1" M

2 Départ circuit chauffage

1" M

3 Gaz

1/2" M

4 Retour circuit ECS

3/4" M

1 Retour circuit chauffage

1" M

2 Départ circuit chauffage

1" M

3 Gaz

1/2" M

600

845 + (0 à 15)

+ (0 à 15)

457

+ (0 à 15)

564

+ (0 à 15)

(

)

119

210

202

Retour ballon Terugvoer boiler Water tank return Wasserspeicher

Rücklauf

Gaz Gas Gasanschluß

Départ Vertrek Flow Vorlauf

Retour Terugvoer Return Rücklauf

288

+ (0 à 15)

484

+ (0 à 15)

(

)

600

(

)

288

+ (0 à 15)

(

)

820

498

+ (0 à 15)

(

)

55 49

SUNAVIA 5020 I / 5032 I

Vue de faceVue de côtéVue arrière

SUNAVIA 5040 / 5056

Vue arrière

Figure 1 - Dimensions en mm (Sunavia 5020 I et 5032 I)

Vue de côté

Figure 2 - Dimensions en mm (Sunavia 5040 et 5056)

Vue de face

5 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

1.4. Principe de fonctionnement

Lors d’une demande de chaleur (chauffage ou sanitaire) l’électrode d’allumage démarre le brûleur. L’électrode

d’ionisation contrôle le bon fonctionnement de l’ensemble.

En position “flocon” (en hiver).

Le brûleur fonctionne en tout ou rien sur demande de la sonde chaudière (40-90 °C) ou de la sonde sanitaire qui est prioritaire (si l’installation est équipée d’un ballon sanitaire). Lorsque la chaudière fonctionne sur demande de la sonde sanitaire, la fonction chauffage est

mise hors

service. Le thermostat d’ambiance éventuel agit sur le brûleur et sur le circulateur chauffage du circuit correspondant.

En position “soleil” (en été).

Le brûleur ne fonctionne que sur demande de la sonde sanitaire (si l’installation est équipé

e d’un ballon

sanitaire).

1.5. Fonctions de protection

Sécurité chaudière

Le thermostat de sécurité calibré à 110 °C limite la température du circuit primaire.

Sécurité contre le débordement des produits de combustion

En cas de mauvaise évacuation des

produits de combustion, le thermostat de fumées coupera le brûleur et

l’alimentation gaz. En aucun cas, le dispositif de sécurité de débordement

des produits de combustion ne doit être mis hors

service. Dans le cas d’une défaillance de ce thermostat de sé

curité, il ne peut être remplacé que par une pièce

d’origine. La sonde (ou bulbe suivant modèle) peut être dégagée du coupe-

tirage après dépose de la vis du support. Lors

de sa remise en place, s’assurer qu’elle est bien maintenue en position dans son support.

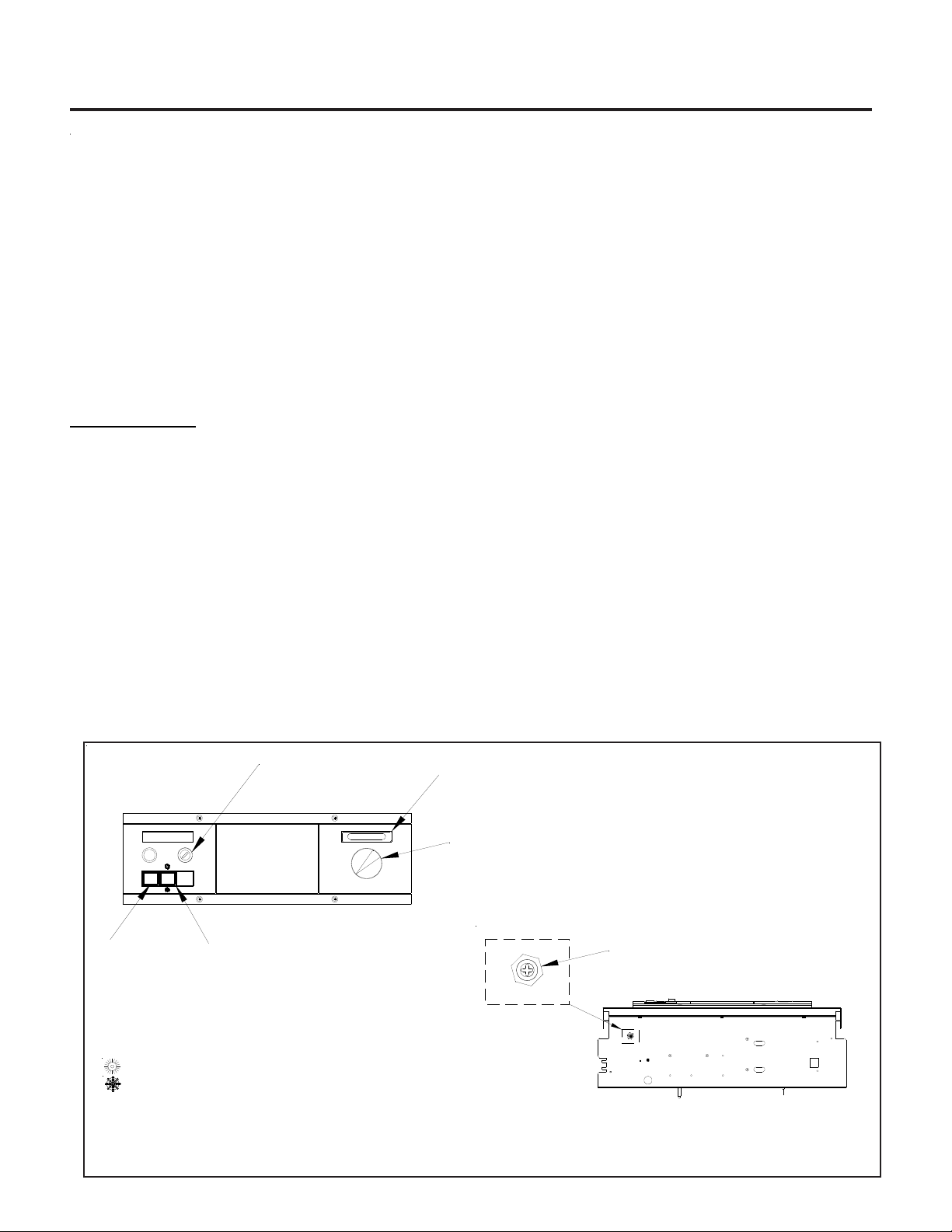

1. Thermomètre chaudière

2. Interrupteur Marche / Arrêt

3. Sélecteur de fonction pour eau chaude sanitaire seule (*) pour chauffage et eau chaude sanitaire (*)

4. Réglage de la consigne de température chaudière (40 - 90°C)

5. Aquastat de sécurité surchauffe.

6. Réarmement thermostat fumée (*) si l'installation est équipée d'un ballon sanitaire et d'un coffret régulation ECS.

Figure 3 - Tableau de contrôle

6 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

SUNAVIA 5020 I / 5032 I

1. Evacuation des fumées

2. Corps de chauffe

3. Brûleur

Figure 4 - Coupe schématique de l'échangeur (Sunavia 5020 I et 5032 I)

SUNAVIA 5040 / 5056

1. Evacuation des fumées

Figure 5 - Coupe schématique de l'échangeur (Sunavia 5040 et 5056)

2. Corps de chauffe

3. Brûleur

7 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

SUNAVIA 5020 I / 5032 I

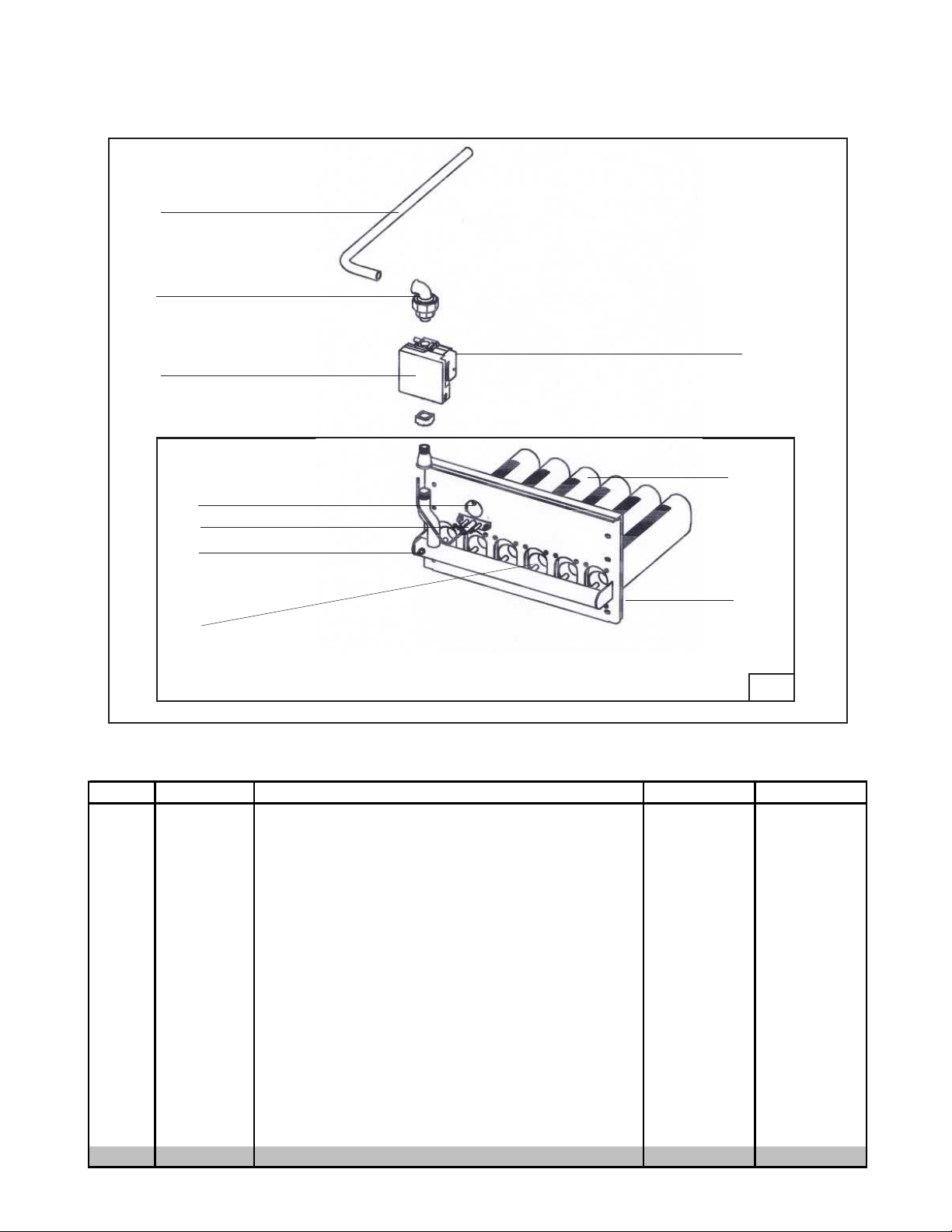

1. Vanne gaz et boîtier d'allumage

2. Regard de flamme

3. Electrode d'ionisation et d'allumage

4. Robinet de vidange

5. Logement des sondes

6. Coupe-tirage anti-refouleur

Figure 6 - Organes de l'appareil Sunavia 5020 I et 5032 I

SUNAVIA 5040 / 5056

1. Vanne gaz et boîtier d'allumage

2. Regard de flamme

3. Electrode d'ionisation et d'allumage

4. Robinet de vidange

5. Logement des sondes

6. Coupe-tirage anti-refouleur

Figure 7 - Organes de l'appareil Sunavia 5040 / 5056

8 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

2. Instructions pour l’installateur

2.1.1. Pour la France

BÂTIMENTS D’HABITATION

L’installation et l’entretien de l’appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l’art en vigueur.

Arrêté du 2 août 1977 et ses modificatifs : Règles Techniques et de Sécurité applicables aux installations de gaz combustible et d’hydrocarbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leurs dépendances.

NF DTU 61-1 et ses modificatifs : Installations de gaz dans les locaux d’habitation. Règlement Sanitaire Départemental Type (RSD)

Norme NF C 15-100 et ses modificatifs : Installations électriques à basse tension - Règles.

ÉTABLISSEMENTS RECEVANT DU PUBLIC

L’installation et l’entretien doivent être effectués conformément aux textes réglementaires et règles de l’art en vigueur, notamment :

Règlement de sécurité contre l’incendie et la panique dans les établissements recevant du public :

a) Prescriptions générales Pour tous les appareils

- Articles GZ : Installations aux gaz combustibles et hydrocarbures liquéfiés

- Articles CH : Chauffage, ventilation, réfrigération, conditionnement d’air et de production de vapeur et d’eau chaude sanitaire

b) Prescriptions particulières à chaque type d’établissements recevant du public (hôpitaux, magasins, etc....)

AUTRES TEXTES RÉGLEMENTAIRES

NF EN 13384-1 et ses modificatifs : Conduits de fumée. Méthodes de calcul thermo-aéraulique Arrêté du 22 octobre 1969 : Conduit de fumée desservant les logements. Arrêté du 24 mars 1982 et ses modificatifs : Aération des logements.

Arrêté du 15/09/2009 relatif à l’entretien annuel des chaudières dont la puissance nominale est comprise entre 4 et 400 kilowatts (J.O. 31/10/2009).

2.1.2. Pour la Belgique

L’installation et l’entretien de l’appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l’art en vigueur notamment : les normes NBN D 51.003, NBN B 61.002, NBN D 30.003 et le Règlement Général pour les installations Électriques (R.G.I.E).

2.2. Local d’implantation

Le local d’implantation doit être conforme à la réglementation en vigueur. La chaudière doit être installée dans un local approprié et bien ventilé.

Laisser un espace minimum de 10 cm de chaque côté de l’appareil. Le volume de renouvellement d’air doit être d’au moins (P(kW) x 2) m3/h.

L’installation de ce matériel est interdite dans une salle de bain ou salle d’eau. L’ambiance du local ne doit pas être humide ; l’humidité étant préjudiciable aux appareillages électriques. Si le sol est humide ou meuble, prévoir un socle de hauteur suffisante. La garantie du corps de chauffe serait exclue en cas d’implantation de l’appareil en ambiance chlorée (salon de coiffure, laverie, etc.) ou tout autre vapeur corrosive.

Pour faciliter les opérations d’entretien et permettre un accès facile aux différents organes, il est conseillé de prévoir un espace suffisant tout autour de la chaudière.

Éventuellement, installer la chaudière sur des plots antivibratiles ou tout autre matériau résilient afin de limiter le niveau sonore dû aux propagations vibratoires.

9 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

2.5.1. Sunavia 5040, 5056

~ Raccordement de la chaudière au circuit de chauffage (fig 8a)

• Placer le circulateur chauffage sur le départ ou le retour de la chaudière.

Pour un fonctionnement correct et afin de limiter le niveau sonore, le circulateur doit être adapté à l’installation. Éventuellement, isoler le circulateur du circuit hydraulique à l’aide de flexibles afin de limiter le niveau sonore dû aux

propagations vibratoires.

• Installer un vase d’expansion fermé.

Le vase d’expansion doit être adapté à l’installation. Installer une soupape de sûreté tarée à 3 bar. Raccorder l’évacuation de la soupape de sûreté à l’égout.

Le vase d’expansion, ses accessoires et le tube d’expansion doivent être protégés contre le gel.

• Installer une sécurité contre le manque d’eau lorsque la chaudière est installée au point haut de l’installation (par exemple au grenier).

2.3. Conduit d’évacuation

Le conduit d’évacuation doit être conforme à la réglementation en vigueur. Le conduit d’évacuation doit être bien dimensionné. Le conduit ne doit être raccordé qu’à un seul appareil. Le conduit doit être étanche à l’eau. Le conduit doit avoir une bonne isolation thermique.

2.4. Conduit de raccordement

Le conduit de raccordement doit être réalisé conformément à la réglementation en vigueur. La section du conduit de raccordement ne doit pas être inférieure à celle de la buse de so

rtie de l’appareil. Le

conduit de raccordement doit être démontable. La buse d’évacuation sera raccordée au conduit de manière

étanche.

2.5. Raccordements hydrauliques

L’appareil devra être relié à l’installation à l’aide de raccords union et de vannes d’isoleme

nt pour faciliter son

démontage et le remplacement éventuel du vase d'expansion (Sunavia I).

Éventuellement, isoler la chaudière du circuit hydraulique à l’aide de flexibles de 0,5 m afin de limiter

le niveau

sonore dû aux propagations vibratoires.

Pour la Fr ance :

La présence sur l’installation, d’une fonction de disconnexion de type CB, destinée à éviter

les retours d’eau de chauffage vers le réseau d’eau potable, est requise par les articles 16.7 et 16.8 du

Règlement Sanitaire Départemental Type.

Figure 8a - Schéma hydraulique de principe

10 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

Raccordement d’un ballon sanitaire (fig. 8c)

Raccorder le retour ballon sur le raccord retour circuit ECS (voir fig. 1). L’implantation du circulateur chauffage sur le retour ne permet pas le raccordement d’un ballon

sanitaire et d’un circuit chauffage avec vanne mélangeuse.

2.5.2. Sunavia 5020 I, 5032 I

~ Raccordement de la chaudière au circuit de chauffage (fig. 8b) Dans le cas d’installation d’une vanne mélangeuse sur le circuit chauffage, utiliser le retour circuit

chauffage et le retour circuit ECS (voir fig. 1).

Retour ECS 3/4" M

Figure 8a - Schéma hydraulique de principe

Figure 8b - Schéma hydraulique de principe

Figure 8c - Schéma hydraulique de principe

11 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

2.6. Raccordement de l’alimentation gaz

Le raccordement de l’appareil sur le réseau de distribution gaz doit être réalisé conformément à la réglementation en vigueur. Le diamètre de la tuyauterie sera calculé en fonction des débits et de la pression du réseau. Placer un robinet d’arrêt gaz près de l’appareil. Robinet agréé ARGB pour la Belgique.

2.7. Raccordements électriques

L’installation électrique doit être réalisée conformément à la réglementation en vigueur. Les raccordements électriques ne seront effectués que lorsque toutes les autres opérations de montage (fixation, assemblage, etc.) auront été réalisées. Utiliser le serre-câble afin d’éviter tout débranchement accidentel des fils conducteurs. L’équipement électrique

de la chaudière doit être raccordé à une prise de terre.

Pour accéder aux bornes de raccordement :

- Oter les vis situées à l’arrière du couvercle afin d’enlever ce dernier.

- Effectuer les raccordements suivant le schéma fig. 9.

• Circulateur chauffage Bornes 8 et 9 sur connecteur 12 pôles, Terre sur connecteur 12 pôles bornes 10.

• Circulateur ECS Bornes 11 et 12 sur connecteur 12 pôles, Terre sur connecteur 12 pôles borne 10.

- Utiliser un câble souple de 3 x 0,75 mm2 minimum de type H05VV-F.

• Alimentation électrique

Il est impératif de respecter la polarité phase-neutre lors du branchement électrique. Se raccorder sur le connecteur 12 pôles bornes 1, 2, 3. Terre (vert/jaune), neutre (bleu) et phase(marron).

- Utiliser un câble souple de 3 x 0,75 mm2 minimum de type H05VV-F.

Dimensions de l’alimentation électrique

Tension 230V ~ 50 HZ Terre < 30 Ohms Phase à protéger par un fusible

• Thermostat d’ambiance Bornes 6 et 7 sur connecteur 12 pôles, -enlever préalablement le shunt 6-

9 11

N NL L N

230 V - 50 Hz

C °

Figure 9 - Bornes de raccordement

12 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

234 5 6 78910 11

N NL L N

230 V - 50 Hz

C °

Connecteur molex 12 pôles

12 11109 8

654 3 2 1

Relais S4565 BF 1179

2122

Aquastat de

réglage

NT-174 HE/2

21P

Aquastat de

surchauffe

SP-051 HE

TTB Ranco LM 7 P5100-000

1 2

1 4

1 3

1 2

1 4

1 3

21P

234 56 7

910 11

N NL L N

230 V - 50 Hz

C °

Connecteur molex 12 pôles

12 11109 8

654 3 2 1

Relais S4565 BF 1179

2122

Aquastat de

réglage

NT-174 HE/2

21P

Aquastat de

surchauffe

SP-051 HE

TTB

Ranco LM 7

P5100-000

L N

Fusible

Transfo

EREA

18A

Raccordement transfo A = Raccordement primaire B = Raccordement secondaire

Kit option transfo Belgique Code: 00074719

Câble d'origine fourni avec la chaudière

4 5

L N

Fusible

Transfo

EREA

18A

L N

Raccordement transfo A = Raccordement primaire B = Raccordement secondaire

Kit option transfo Belgique Code: 00074719

Câble d'origine fourni avec la chaudière

4 5

1 = Fil de la borne 12 du relais vers borne N du transfo EREA. 2 = Fil de la borne 11 du relais vers borne N du transfo EREA. 3 = Fil de la borne 10 du relais vers borne L du transfo EREA. 4 = Vers borne 4 du tableau de bord de la chaudière. 5 = Vers borne 5 du tableau de bord de la chaudière.

été

hiver

Interdiction de

bypasser le TTB

Figure 10 - Câblage électrique sans coffret régulation ECS

Lors de la connexion du module ECS sur la chaudière, veuillez insérer les cosses femelles sur l'inter-

rupteur été / hiver (borne 2A et 2: polarité aléatoire) se trouvant sur le tableau de commande.

Figure 11 - Câblage électrique avec coffret régulation ECS

Interdiction de

bypasser le TTB

Prendre garde de ne pas mettre le capillaire du thermostat chaudière circuit ECS en contact avec des bornes de raccordements électriques lorsque vous placez le bulbe dans le doigt de gant de la chaudière.

4 ponts à enlever avant de pouvoir brancher

le coffret régulation ECS

Aquastat limiteur E.C.S. (réglé d'usine à 85°C). Incorporé au Ventec. La plonge est à placer dans le doigt de gant de la chaudière

Interrupteur

été/hiver

Coffret régulation

ECS

Aquastat ballon

E.C.S

A placer dans le

doigt de gant ballon

13 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

L N

Fusible

Transfo

EREA

18A

L N

Raccordement transfo A = Raccordement primaire B = Raccordement secondaire

Kit option transfo Belgique Code: 00074719

Câble d'origine fourni avec la chaudière

4 5

CC1 L N

234 5 6 78910 11

N NL L N

230 V - 50 Hz

C °

Connecteur molex 12 pôles

12 11109 8

654 3 2 1

Relais S4565 BF 1179

Aquastat de

réglage

NT-174 HE/2

21P

Aquastat de

surchauffe

SP-051 HE

TTB Ranco LM 7 P5100-000

Schéma de principe chaudière et ballon de production d'eau chaude

Phase

Interrup-

teur

général

Thermostat

ballon

(55°-60°C)

Thermostat d'ambiance

Principe:

Voyant de mise sous

tension

Neutre

Aquastat

limiteur

E.C.S.

(85°C)

Aquastat de

Commande

du relais

D.R.F.

surchauffe

(110°C)

Electrovanne

dière (30°C-90°C)

gaz

Aquastat de

réglage chau-

P 1

Commande

du relais

Interrupteur

été / hiver

Circulateur

chauffage

Circulateur

ballon

Le brûleur est commandé par le thermostat ballon ou le circuit chauffage (thermostat d'ambiance si installé). Si la demande provient du ballon, la chaudière va être mise à 85°C (=consigne de l'aquastat limiteur E.C.S. situé dans le coffret). Si la demande provient du circuit chauffage, la température de l'eau au départ de la chaudière dépendra du réglage de l'aquastat chaudière en façade de chaudière. La récupération d'énergie accumulée par la fonte après une demande de chauffage, se fait:

- après une demande du circuit chauffage, via le postfonctionnement du circulateur du circuit chauffage si la température de la chaudière est supérieure à la consigne du thermostat chaudière circuit chauffage

- après une demande du circuit ECS, via le postfonctionnement du circulateur ballon si la température de la chaudière est supérieure à la consigne du thermostat chaudière circuit ECS.

La demande de réchauffage du ballon est prioritaire sur la demande du circuit chauffage.

Figure 12 - Schéma électrique de principe avec coffret régulation ECS

Interdiction de

bypasser le TTB

4 ponts à enlever avant de pouvoir brancher

la connectique Sunavia

Figure 13 - Connectique Sunavia

14 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

234 56 7

910 11

N NL L N

230 V - 50 Hz

C °

Connecteur molex 12 pôles

12 11109 8

654 3 2 1

Relais S4565 BF 1179

2122

Aquastat de

réglage

NT-174 HE/2

21P

Aquastat de

surchauffe

SP-051 HE

TTB

Ranco LM 7

P5100-000

L N

Fusible

Transfo

EREA

18A

L N

Raccordement transfo A = Raccordement primaire B = Raccordement secondaire

Kit option transfo Belgique Code: 00074719

Câble d'origine fourni avec la chaudière

4 5

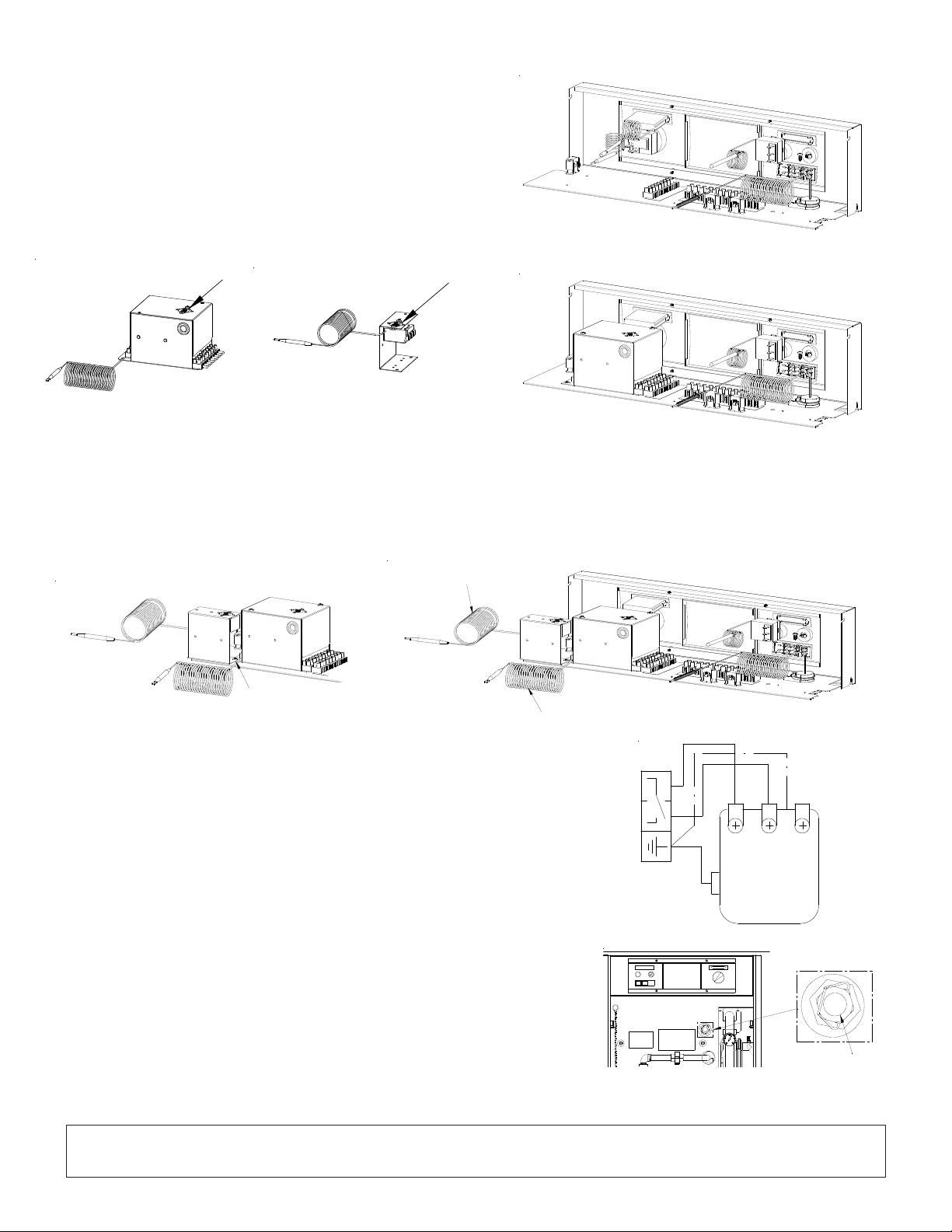

2.7.1 Placement du transformateur EREA pour la Belgique.

D’origine la chaudière est livrée sans le transformateur (fig 1).

2.7.1.1 SUNAVIA 5020 I / 5032 I

Pour le placement du transformateur, fixer celui-ci à l’aide de 2 vis parker (A) sur la partie supérieure de la tôle intermédiaire de la chaudière (fig 2).

fig 1

2.7.1.2 SUNAVIA 5040 / 5056

Pour le placement du transformateur, fixer celui-ci à l’aide de 2 vis parker (A) sur le support bornier du tableau de commande .

version sans coffret régulation ECS (fig 3). Version avec coffret régulation ECS (fig 4).

Pour toutes les versions, raccorder le transformateur suivant le schéma électrique Ci-dessous.

fig 2

fig 3

fig 4

15 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

21P

2.8. Placement du coffret régulation ECS

D’origine la chaudière est livrée sans le module ECS et sans l’ensemble de réglage ECS (fig 5).

Pour le placement du module ECS (fig 6), embrocher celui-ci dans la réglette 9 pôles qui se trouve sur le support bornier et visser les vis de la réglette 9 pôles (fig 8).

fig 5

fig 6

fig 7

2.9. Placement de l’ensemble de réglage ECS

Pour le placement de l’ensemble ECS (fig 7), placer celui-ci en dessous de la tôle inférieure du coffret régulation ECS et fixer l’ensemble ECS et le coffret régulation ECS sur le support bornier à l’aide d' une vis parker (fig 9 et 10).

fig 9

2.9.1 Raccordement de l’aquastat de réglage ECS.

Raccorder les deux fils de l’aquastat de réglage ECS sur la réglette 3 pôles (E) du coffret régulation ECS suivant le schéma (fig 1 1).

fig 8

fig 10

fig 1 1

2.10. Placement des sondes ECS

La sonde (C fig 10) de l’aquastat (F fig 6) du coffret régulation ECS pour le réglage de la température de l'eau de la chaudière en mode ECS se placera dans le doigt de gant (D fig 12) de la chaudière.

La sonde (B fig 10) de l’aquastat (G fig 7) de l’ensemble de réglage ECS pour le réglage de la température de l'eau du ballon ECS se placera dans le doigt de gant ballon.

NB: Les schémas ci-dessus sont tirés du tableau des chaudières Sunavia 5020 I

et 5032 I, toutefois pour les chaudières 5040 et 5056 le principe est identique.

fig 12

16 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

2.11. Changement de gaz (pour la France)

L’appareil est préréglé en usine aux gaz naturels (G20 et G25). L’adaptation des chaudières pour le passage de gaz naturels (G20 et G25) au propane (G31) s’effectue par changement des injecteurs de brûleur (option kit propane).

~ Cette opération doit être effectuée par u n

professionn el qu alifié.

- S’assurer que le robinet d’arrêt gaz est fermé et que

l’appareil n’est pas branché électriquement.

- Déposer l’ensemble brûleur / vanne gaz.

- Dévisser les injecteurs (1) (clé de 13) et les remplacer par ceux correspondant au gaz utilisé (voir tableau caractéristiques p.4).

~ Ne pas oublier de replacer les joints.

- Remettre le tout en place et vérifier l’étanchéité de la ligne gaz.

- Coller sur le brûleur l’étiquette spécifiant que

l’appareil est réglé au propane.

2.12. Vérifications et mise en service

Vérifier que l’appareil est bien réglé pour le type de gaz distribué sinon se reporter au § Changement de gaz.

2.12 .1 . Contrôle s pré alable s

Circuit gaz

- Vérifier que les raccords sont bien serrés.

-Ouvrir la vanne gaz, purger les canalisations et

vérifier l’étanchéité en amont du bloc gaz.

- Vérifier la pression gaz du réseau.

- Vérifier la pression gaz au brûleur selon le gaz utilisé

avec les valeurs page 4.

Circuit hydrauliqu e

- Effectuer le rinçage et le contrôle d’étanchéité de

l’ensem ble de l’installation.

- Procéder au remplissage de l’installation.

Pendant le rempliss age, ne pas faire fonctionner le circulateur, ouvrir tous les purgeurs de l’installation pour évacuer l’air contenu dans les canalisations.

- Fermer les purgeurs et ajouter de l’eau jusqu’à ce que

la pression du circuit hydraulique atteigne 1,5 à 2 bar.

- Pour les chaudières intégrées adapter la vitesse du

circulateur en fonction des paramètre de l'installation. Remarque: montage d'usine = vitesse circulateur 3

Type de gaz Pression d'alimentation

G 20 (type de gaz de Lacq) 20 mbar G 25 (type gaz Groningue) 25 mbar G 31 (gaz Propane) 37 mbar

RS 25 / 5.3 RS 25 / 5.3 RS 25 / 5.3

V 1 V 2 V 3

Q H Q H Q H

0.5 2.25 0.5 3.8 0.5 4.9

1 1.3 1 3.1 1 4.35

1.5 0.7 1.5 2.2 1.5 3.7

2 0.15 2 1.35 2 3

2.5 2.5 0.65 2.5 2.25

3 3 0.25 3 1.5

3.5 3.5 3.5 0.75

4 4 4

(1)

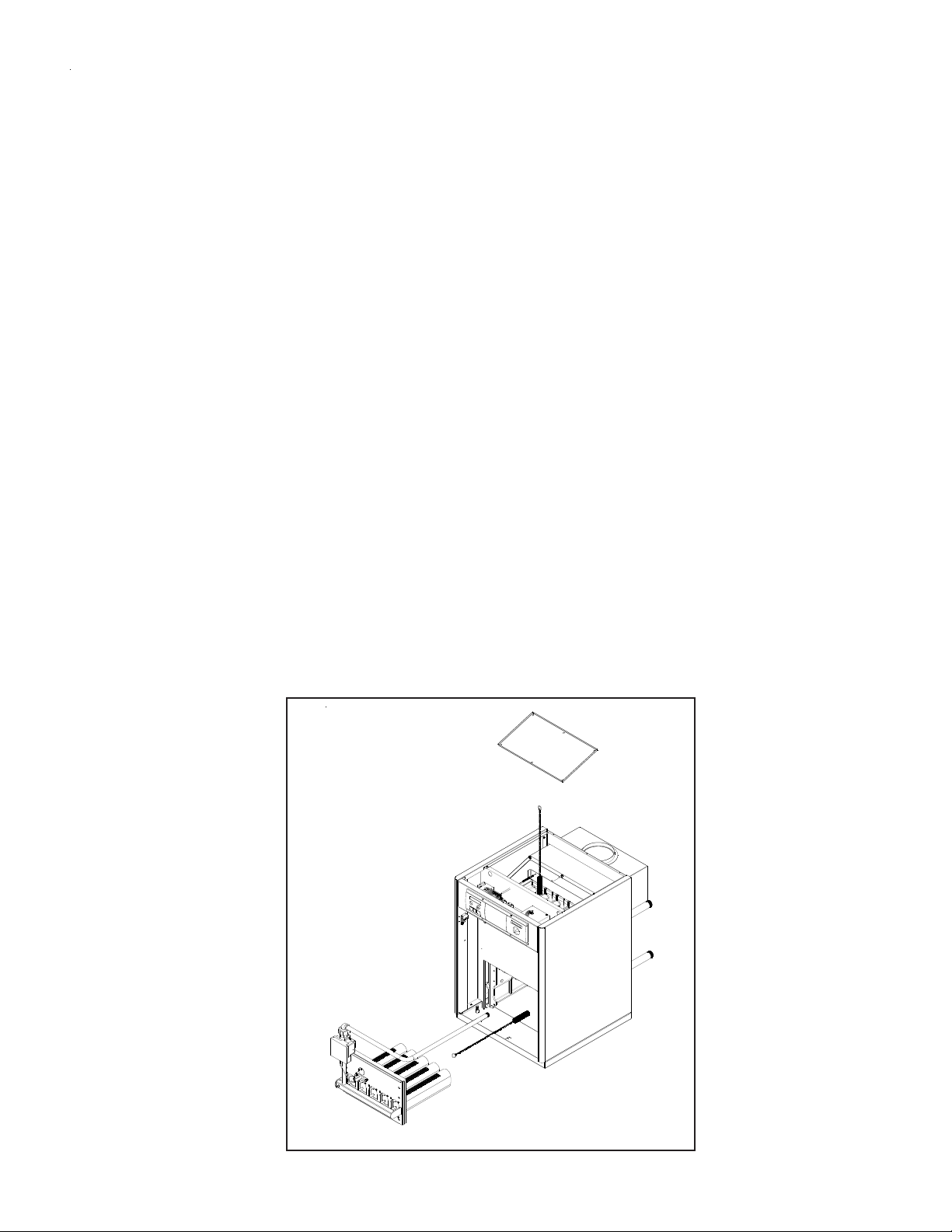

Figure 14 - Changement de gaz

Prise de pression à l'entrée de la vanne

Prise de pression à la sortie de la vanne

Step d'allumage

Figure 15 - Vanne gaz

G 31 : uniquement sur modèle 5020 I et 5032 I.

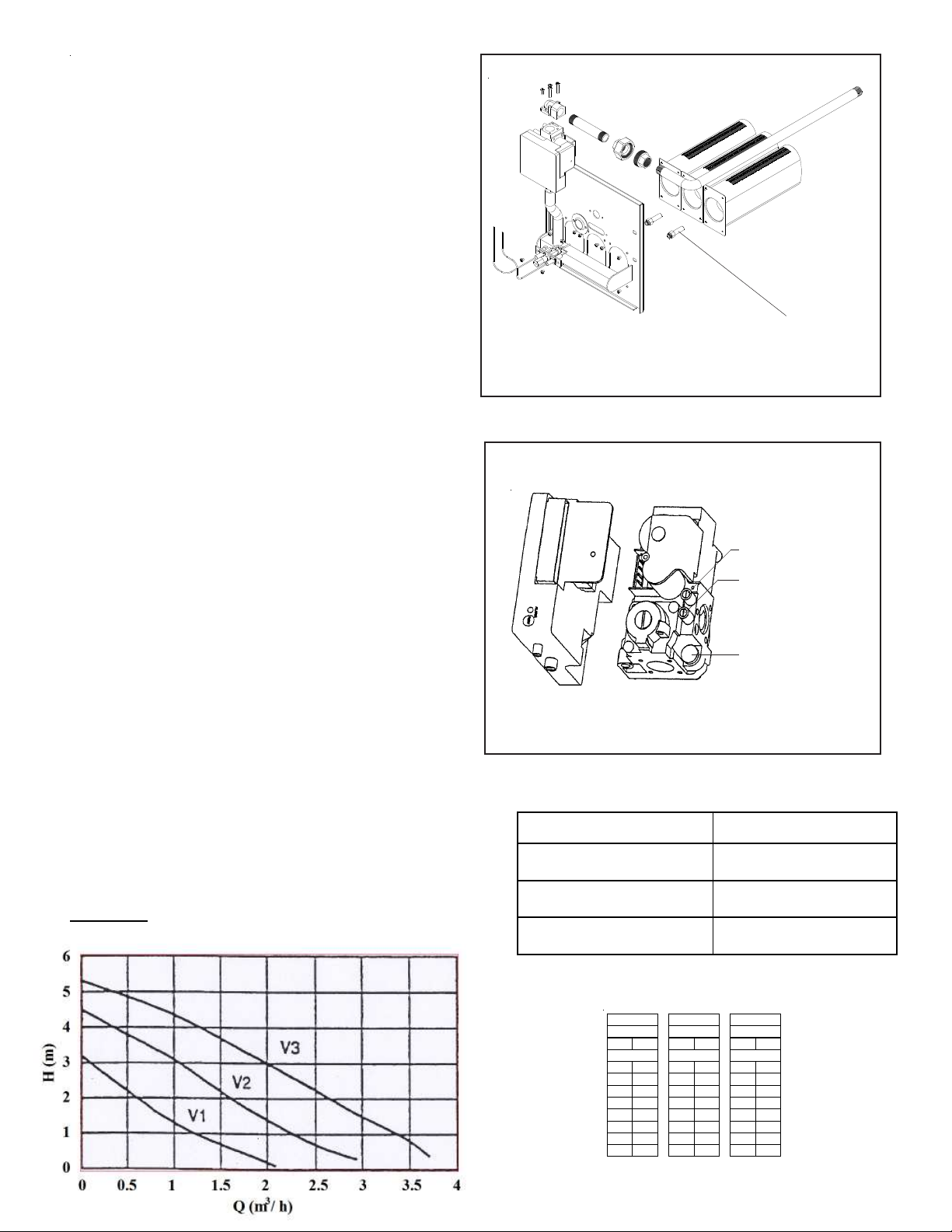

Courbes circulateur Sunavia 5020 I et 5032 I

17 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

2.12.2. Mise en route de la chaudière

Se référer aux instructions pour l’utilisateur page 22.

2.12.3. Logique d’allumage

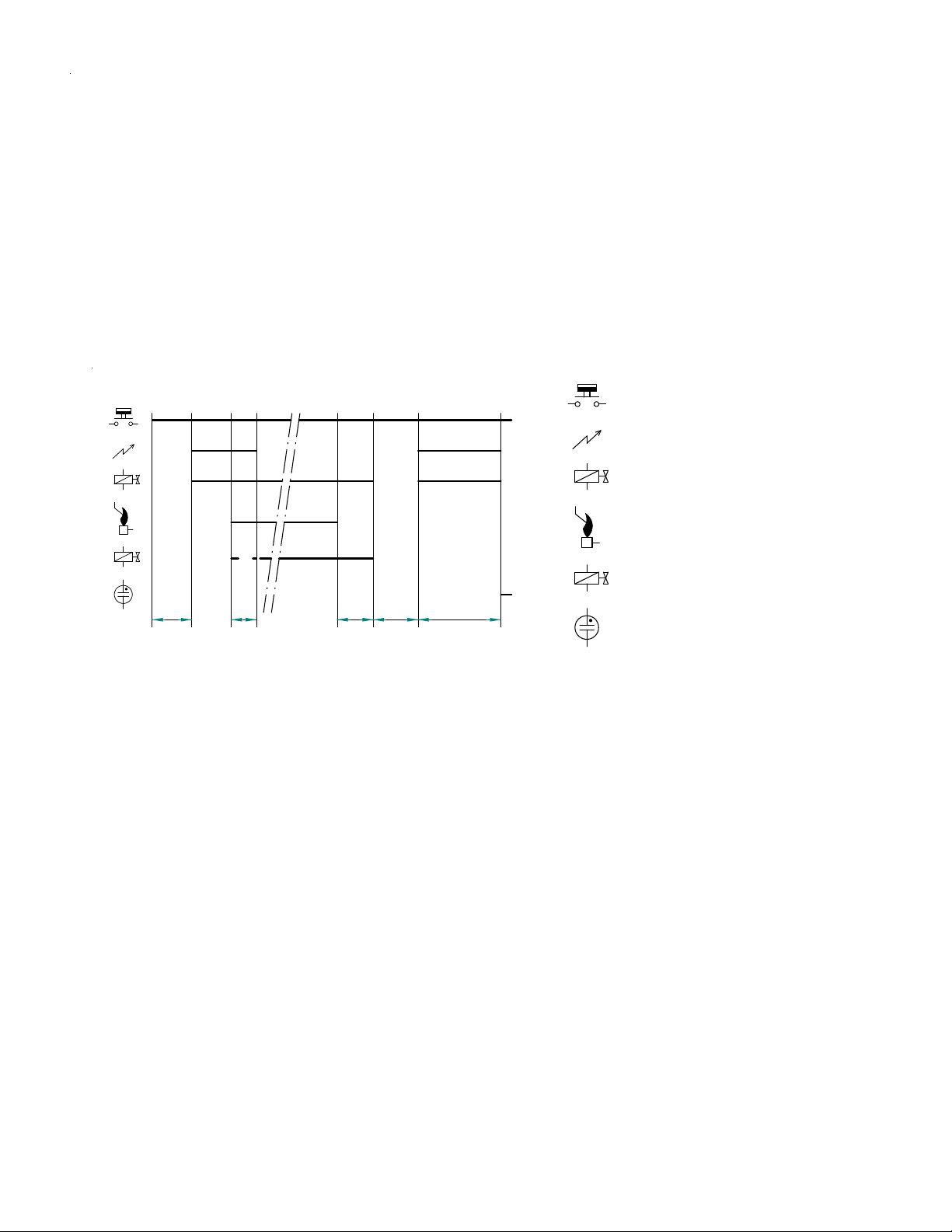

Tc+ Tw Tstab TFR Tc+ Tw Ts

Chaîne thermostatique

Etincelle d'allumage

Electrovanne veilleuse

Surveillance de flamme

Electrovanne principale

Voyant de mise en sécurité du coffret de commande

En cas de demande de chaleur, la chaîne thermostatique ( aquastats de réglage, de sécurité, thermostat d’ambiance, contact de régulation …) se ferme, le coffret de commande démarre une phase d’auto-vérification Tc d’une durée d’environ 2 secondes, ainsi qu’un temps d’attente Tw variable entre 0 et 30 secondes en tout.

A l’issue de Tc + Tw, le transformateur d’allumage intégré au coffret délivre 12 kV à l’électrode d’allumage, l'électrovanne du brûleur d'allumage est mise sous tension, autorisant l'alimentation en gaz de celle-ci. Le train d’étincelles associé au mélange air-gaz permet l’établissement de la flamme brûleur d'allumage. Cette dernière une fois établie est surveillée par la sonde d’ionisation, après le temps de stabilisation l'électrovanne principale est mise sous tension, autorisant l'alimentation en gaz des rampes.

En cas de perte de flamme pendant le fonctionnement normal de la chaudière, le coffret commande une tentative de démarrage avec un cycle complet. Si cette tentative réussie, le brûleur continue à fonctionner normalement. Dans le cas contraire, il est mis en sécurité.

Mise en sécurité du coffret de commande

Dans le cas ou la flamme n’aurait pu être établie pendant le temps de sécurité Ts, ou elle aurait été perdue en fonctionnement nominal, le coffret de commande est mis en sécurité et le voyant rouge s’allume. Ce coffret peut être réarmé, en appuyant sur le bouton rouge de réarmement placé en partie supérieure.

18 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

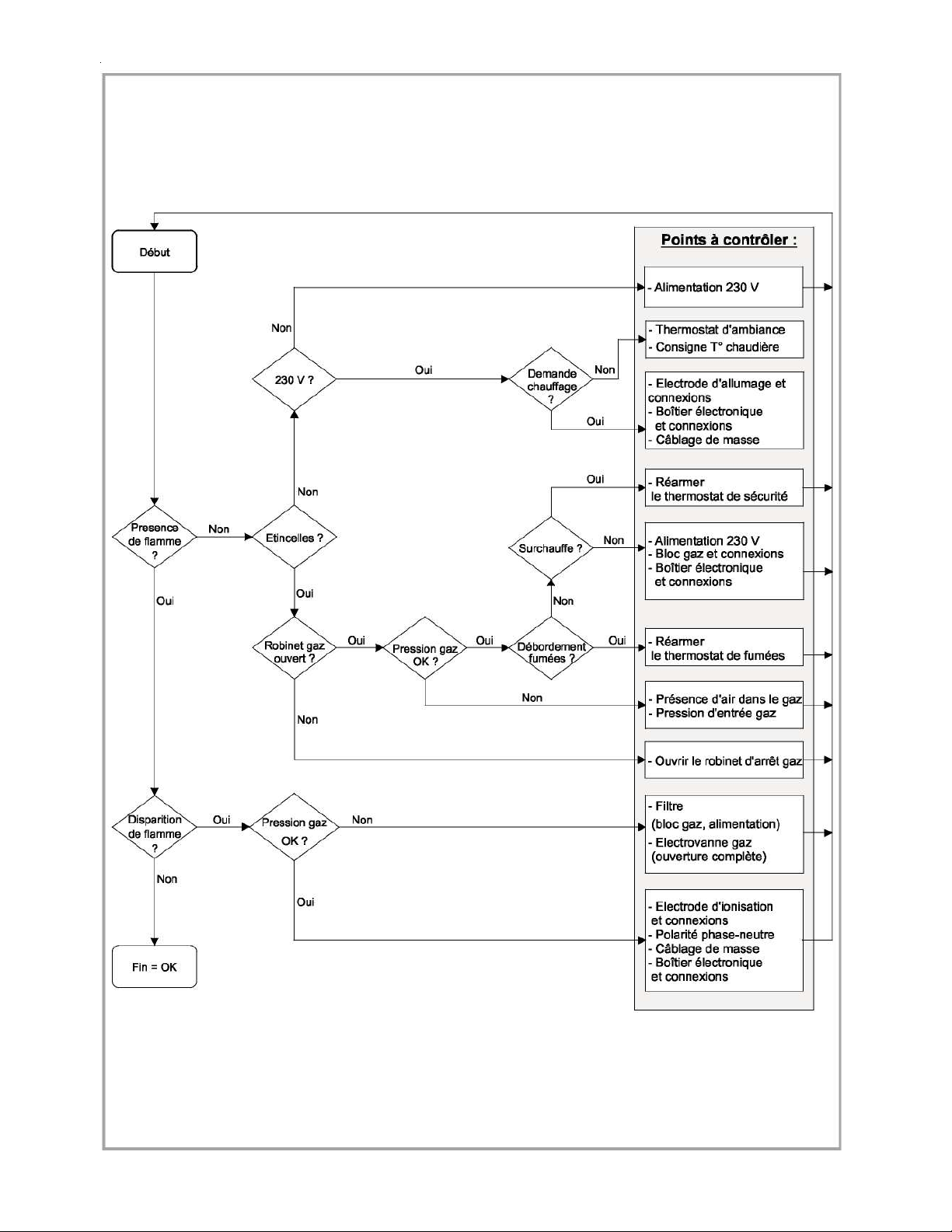

Figure 16 - Analyse de défauts d'allumage ou de combustion

19 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

Situation

Causes probables - Action La chaudière n’est pas sous

tension.

- Vérifier la ligne 230 V.

Il n’y a pas de demande de chauffage.

- Régler la consigne de température de chaudière et

éventuellement le thermostat d’ambiance pour créer une demande de chauffage.

L ’électrode d’allumage ne donne pas d ’étincelles.

Anomalie dans le circuit d’allumage.

- Vérifier l’électrode d’allumage et son raccordement.

- Vérifier le boîtier électronique.

La vanne d’alimentation gaz est fermée.

- Ouvrir la vanne.

La pression gaz réseau est trop faible.

- Vérifier la pression d’entrée gaz, purger.

Les électrovannes du bloc gaz ne s’ouvrent pas.

- Vérifier le bloc gaz et son raccordement électrique.

- Vérifier le boîtier électronique.

La chaudière est en sécurité débordement fumées.

- Vérifier tout le système d’évacuation (conduit de

raccordement et cheminée) et réarmer le thermostat de fumées.

L’électrode donne des étincelles mais le brûleur ne s’allume pas.

La chaudière est en sécurité surchauffe.

- En éliminer la cause et réarmer le thermostat de

surchauffe.

Le brûleur s ’allume mais passe en sécurité.

Il n’y a pas détection de flamme. - Vérifier l’état de l’électrode d’ionisation et son

raccordement.

La chaudière est trop froide La consigne de température de - Augmenter la consigne de température de chaudière. chaudière est trop basse.

par rapport à la demande de

la régulation.

La chaudière est trop chaude

Il n’y a pas de débit dans

- Vérifier l’alimentation électrique du circulateur.

par rapport à la demande de la

l’installation hydraulique. - Vérifier la vitesse du circulateur

régulation. - Vérifier les vanes thermostatiques de l’installation.

2.13. Causes de mauvais fonctionnement

- Vérifier le câblage de masse. -

Vérifier le boîtier électronique.

La pression gaz réseau est trop - Vérifier le filtre (entrée bloc gaz ou alimentation gaz) et faible. le nettoyer si nécessaire.

- Vérifier le bon fonctionnement des électrovannes gaz (ouverture complète).

La chaudière est bruyante. Anomalie sur le circuit - Vérifier que le circuit hydraulique est purgé

hydraulique. correctement.

- Vérifier la pression hydraulique (1,5 à 2 bar).

20 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

2.14. Entretien de l’installation

Avant toute intervention, s’assurer que l’alimentation électrique générale et la vanne d’alimentation en

combustible sont coupées. L’entretien de la chaudière doit être effectué au moins une fois par an afin de maintenir son rendement élevé.

2.14.1. Entretien de l’échangeur thermique

Vo ir fig ur e 17

- Enlever la façade et déposer le couvercle de la chaudière.

- Déposer l’ensemble brûleur / vanne gaz.

- Enlever le tampon de nettoyage du coupe-tirage antirefouleur.

- Manoeuvrer l’écouvillon entre les éléments.

- Nettoyer la chambre de combustion.

2.14.2. Entretien du brûleur

- Nettoyer les rampes du brûleur.

- Nettoyer les électrodes.

Après avoir remonté tous les éléments, vérifier l’étanchéité en amont du bloc gaz, changer

éventuellement le

joint.

2.14.3. Entretien des appareils de sécurité

- Chaque année, vérifier le bon fonctionnement du système d’expansion. Contrôler la pression du vase et

le tarage

de la soupape de sûreté.

2.14.4. Entretien de la cheminée

La cheminée doit être vérifiée et nettoyée par un spécialiste au moins une fois par an.

Figure 17 - Accès aux carneaux de l'échangeur

21 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

Instructions pour l’utilisateur

3.1. Re m arqu es im portan te s

o L’appa re il a été réglé par v otre ins ta lla teu r p our fo n c tionn er av ec le type de ga z dis tribué. o D a ns le c as d ’un c hang em e nt d e d is t ributio n de ga z, il est nécess aire de m odifier les rég lages et

c ertain s org an es de vo tre app areil.

o C e s m o d ific a tion s ne peuven t ê tre ef fe c tué e s qu e pa r un ins t allate u r qualifié . o To ute in terven tio n s ur des o rgane s sce llés est inte rdit e. o V otre loc a l répon dant à des n o rm es de sé c urité, ne pa s y app o rter d e modifications (ve ntilation,

c onduit

de fum ée s , ouve rt u re, e tc.) sa n s l’av is de votre in s ta llateu r cha u f fagiste .

E n cas d ’odeur de g az : N e p a s f u m er ! É vite r toute fla m m e n ue ou f o rm a tion d ’étince lle s, ouv rir

po rte s e t fen êtres , fe rm e r le ro bin et d’alime n t at ion gaz, et p ré venir v o tre ins tallateu r c h a uffa gis te .

•

É v iter de provoqu er un e p ous siè re ex c es sive da n s le lo ca l lorsque l’app areil est en

fonc tio n nem e nt.

•

P rière de respec ter le s instruc tio n s d e c et te notic e et d ’être v igilant a fin d’év it e r t o ut e f au ss e

m anoe u v re.

P o u r la Belg iq u e

• La c haud ière a é t é ré g

lée e t s cellé e e n u sine conform ém ent à la cat é gorie I 2 E + (ga z n at u re ls ), elle

ne néces sit e a uc un ré g la ge .

3.2 C e rtificat de conform ité

L’installa tion d ’un e ch aud ière g az doit o bligatoirem ent fa ire l’o bjet d’u n C ertific at de Con formité, vi s é pa r u n orga n isme agré é par le Min istè re d e l’Ind ustrie (arrêté du 2 août 19 7 7 m o di fié). L’entre prise qui é tabli le certificat de con formité est une e ntre pr ise :

- In scrite dans u ne dé m a rch e de qualité p ou r le s trava ux s ur le s installa tions de gaz ;

- Soum ise à de s c ontrô les rég uli ers de la p art d ’un orga nisme d e contrôle in dépen dant tel q ue Q ualigaz, à

l’o cca sion de squels l’e ntrep rise pe ut éc hang er sur les asp e cts tec hniq ues et réglem e nta ires

3.3. P re m ière m ise en se rvice

L’installa tion e t la p re mière m ise e n

service d e l’ap pareil doive nt être faites par un in stal lateur chauffagis te qu i vo us

donnera to utes les in stru ctions po ur la m ise e n route et la conduite d e l’ap pa re il. L’équipe ment électriqu e d e la cha udiè re doit être raccor dé à un e p rise de terre.

1. Thermomètre chaudière

2. Interrupteur Marche / Arrêt

3. Sélecteur de fonction pour eau chaude sanitaire seule (*) pour chauffage et eau chaude sanitaire (*)

4. Réglage de la consigne de température chaudière (40 - 90°C)

5. Aquastat de sécurité surchauffe.

6. Réarmement thermostat fumée (*) si l'installation est équipée d'un ballon sanitaire et d'un coffret régulation ECS.

Figure 18 - Tableau de commande et de contrôle

22 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

Mise en route de la chaudière

• S’assurer que l’installation est bien remplie d’eau et correctement purgée et que la pression au manomètre est suffisante, entre 1,5 et 2 bar.

• Brancher électriquement.

• Ouvrir la vanne d’alimentation gaz de l’installation.

• Mettre la chaudière sous tension. Le voyant du bouton s’allume.

• Positionner le sélecteur (rep. 3, fig. 18) sur la fonction désirée :

- Chauffage et eau chaude sanitaire. (figure. 1)

- Eau chaude sanitaire seule. (*) (figure. 2)

• Régler la consigne de température de chaudière

- pour obtenir la température désirée de la chaudière, temps doux : 50 à 60 °C, temps froid : 60 à 70 °C, temps très froid : 70 à 85 °C.

• Régler la consigne de température ECS (*)

- pour obtenir la température désirée de la l'eau chaude sanitaire. Pour ce faire, enlever le couvercle de la chaudière afin d’accéder au coffret de réglage ECS.

(*) Si l'installation est équipée d'un ballon sanitaire

Figure 1 Figure 2

23 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

Si l’installation est équipée d’un thermostat d’ambiance, se référer au mode d’emploi de ce thermostat.

Si la ch audière ne déma rre pa s

- S’assurer que la chaudière est sous tension.

- S’assurer que le thermostat d’ambiance, quand il existe, est bien en demande.

- S’assurer que la consigne de température de chaudière est suffisante.

- S’assurer que la sécurité de surchauffe n’est pas déclenchée (voir ci-

après § Sécurité chaudière). S’assurer que

le brûleur n’est pas en sécurité (voir ci-après § Sécurité brûleur).

- S’assurer que la sécurité manque d’eau, quand elle existe, est bien satisfaite.

3.4. Conduite de l’installation

Se référer aux instructions de votre installateur chauffagiste. Vérifier régulièrement la pression de l’eau dans le circuit chauffage (entre 1,5 et 2 bar).

Fonctionnement hiver (chauffage + sanitaire) Positionner le sélecteur sur “flocon”.

Régler la consigne de

température de chaudière pour obtenir la température désirée de la chaudière.

Régler le thermostat d’ambiance éventuel sur la température ambiante souhaitée.

Fonctionnement été (sanitaire seul)*

Positionner le sélecteur sur ‘’soleil”.

(*) si l’installation est équipée d’un ballon sanitaire,

3.5. Arrêt de la chaudière et du brûleur

- En cas d’arrêt de courte durée, mettre l’interrupteur de fonction en position “O”.

En cas d’arrêt prolongé, déclencher l’interrupteur général de la chaufferie et couper l’alimentation en

combustible.

- Lorsqu’il y a risque de gel, vidanger la chaudière et l’installation.

3.6. Vidange de la chaudière

Pour vidanger complètement la chaudière et l’installation hydraulique :

- Ouvrir les purgeurs placés au point le plus haut de l’installation.

- Ouvrir le robinet de vidange de la chaudière.

- Remettre le tout en place.

3.7. Dispositif de sécurité

3.7.1. Sécurité chaudière

Lorsque la température dans le corps de chauffe dépasse 110 °C, la chaudière est stoppée par son dispositif de

sécurité de surchauffe.

- Dévisser le bouton (rep. 5, fig. 18) et réarmer lorsque la température de l’eau sera redevenue normale. Si

l’incident devait se reproduire, prévenir le technicien

chauffagiste.

24 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

ALARM

RESET

ALARM

3.7.2. Sécurité brûleur

En cas d’anomalie dans l’alimentation gaz ou en cas de défaut d’allumage, l’électrovanne du bloc gaz est fermée automatiquement.

Le voyant “sécurité brûleur” sur le relais d’allumage est allumé. Le brûleur reste bloqué par son dispositif de sécurité.

- Appuyer sur le poussoir pour réarmer le brûleur.

- Si le voyant ne s’éteint pas, attendre 15 à 30 s.

- Réarmer de nouveau. Si l’incident se reproduit :

- vérifier que la vanne d’alimentation gaz est ouverte

- vérifier la bonne alimentation en gaz de l’installation. Si le brûleur ne se met toujours pas en route après réarmement, prévenir le technicien chauffagiste.

3.7.3. Sécurité contre le débordement des produits de combustion

En cas de mauvaise évacuation de

s produits de combustion, le thermostat de fumées coupera le brûleur et

l’alimentation gaz. Pour le réarmement du thermostat de fumée, appuyer sur le bouton (rep. 6, fig.

18) qui se trouve en dessous du

tableau de commande.

En cas de mise à l’arrêt répété

e du brûleur par ce dispositif, il est nécessaire de faire vérifier tout le système

d’évacuation (conduit de raccordement, conduit d’évacuation et entrée d’air).

~ App e ler votre instal lateur.

En aucun cas, le dispositif de sécurité de débordement des produits de combustion ne doit être mis hors service. Dans le cas d’une défaillance de ce thermostat de sécurité, il ne peut être remplacé que par une pièce d’origine. La sonde (ou bulbe suivant modèle) peut être dégagée du coupe-tirage après dépose de la vis du support.

Lors de

sa remise en place, s’assurer qu’elle est bien maintenue en position dans son support.

3.8. Entretien

Les opérations d’entretien doivent être effectuées régulièrement afin d’assurer le fonctionnement en toute

sécurité

de l’appareil. La chaudière et le brûleur doivent être nettoyés et contrôlés 1 ou 2 fois par an selon les conditions d’utilisation.

Ces opérations doivent être effectuées par un spécialiste qui contrôlera aussi les dispositifs de sécurité de la

chaudière et de l’installation. Toutes les parties de l’habillage peuvent être nettoyées avec un chiffon doux sec ou légèrement humide.

Ne pas

utiliser de nettoyants abrasifs.

25 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

Pièces détachées

Type Nb Sunavia 5020 I 1 Sunavia 5032 I 3

N° Code Désignation Qte : 5020 I Qte : 5032 I

15 a 111058 Corps de chauffe complet Sunavia 5020 I * * 15 b 111059 Corps de chauffe complet Sunavia 5032 I * *

1 166710 Robinet de vidange 1 1 2 164614 Réduction 1 1 3 140618 Isolation brûleur 1 1 4 119621 Doigt de gant 1 1 5 123005 Elément avant 1 1 6 164615 Réduction 1 1 7 123006 Elément intermédiaire 2 4 8 153013 Nipple 3 5

9 109881 Chicane inox 1 3 10 164616 Réduction 1 1 11 123007 Elément arrière 1 1 12 140619 Isolation arrière 1 1 13 157470 Plaque arrière 1 1

La plaque signalétique de l’appareil se trouve sur la tôle, au-dessus du brûleur. Pour toute commande de pièces détachées, indiquer : la designation et le numéro de fabrication de l’appareil, la désignation et le code de la pièce.

Bloc fonte Sunavia 5020 I / 5032 I

26 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

28.1

28.2

Type Nb Sunavia 5040 0 Sunavia 5056 7

N° Code Désignation Qte : 5040 Qte : 5056

29 a 111060 Corps de chauffe complet Sunavia 5040 * * 29 b 111062 Corps de chauffe complet Sunavia 5056 * *

20 104832 Bouchon 2 2 21 123008 Elément gauche 1 1 22 123009 Elément intermédiaire 4 6 23 119621 Doigt de gant 1 1 24 123010 Elément droit 1 1 25 166710 Robinet de vidange 1 1 26 153013 Nipple 5 7

27 a 140620 Isolation arrière Sunavia 5040 1 * 27 b 140622 Isolation arrière Sunavia 5056 * 1

28.1 a - Tôle arrière bloc Sunavia 5040 1 *

28.1 b - Tôle arrière bloc Sunavia 5056 * 1

28.2 - Chicane inox 0 7

Bloc fonte Sunavia 5040 / 5056

27 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

N° Code Désignation Qte : 5020 I Qte : 5032 I

30 - Supplément façade Sunavia I 1 1 31 a 112550 Côté gauche Sunavia 5020 I 1 * 31 b 112551 Côté gauche Sunavia 5032 I * 1 32 a 112552 Côté droit Sunavia 5020 I 1 * 32 b 112553 Côté droit Sunavia 5032 I * 1 33 a 111515 Couvercle Sunavia 5020 I 1 * 33 b 111516 Couvercle Sunavia 5032 I * 1 34 a 132585 Façade Sunavia I 1 1

35 - Habillage arrière Sunavia I 1 1 36 a - Socle Sunavia 5020 I 1 *

36 b - Socle Sunavia 5032 I * 1

37 - Chicane Sunavia I 1 1

38 177176 Tableau de bord nu Sunavia I 1 1

39 - Support bornier Sunavia I 1 1

Habillage chaudière Sunavia 5020 I / 5032 I.

28 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

N° Code Désignation Qte : 5040 Qte : 5056

40 112554 Côté gauche Sunavia 5040 - 5056 1 1

41 112555 Côté droit Sunavia 5040 - 5056 1 1 42 a - Habillage arrière Sunavia 5040 1 * 42 b - Habillage arrière Sunavia 5056 * 1

43 177176 Tableau de bord nu Sunavia 5040 1 *

43 177178 Tableau de bord nu Sunavia 5056 * 1 44 a 111517 Couvercle Sunavia 5040 1 * 44 b 111518 Couvercle Sunavia 5056 * 1 45 a - Supplément façade Sunavia 5040 1 * 45 b - Supplément façade Sunavia 5056 * 1 46 a 132585 Façade Sunavia 5040 1 * 46 b 132587 Façade Sunavia 5056 * 1

47 - Fixation supplément façade Sunavia 2 2 48 a - Support bornier Sunavia 5040 1 * 48 b - Support bornier Sunavia 5056

1 49 a - Socle Sunavia 5040 1 * 49 b - Socle Sunavia 5056 * 1

Habillage chaudière Sunavia 5040 / 5056

29 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

N° Code Désignation Qte : 5020 I - 5032 I - 5040 Qte : 5056

50 177174 Tableau de bord complet Sunavia 5020 I - 5032 I - 5040 * * 50 177175 Tableau de bord complet Sunavia 5056 * * 51 178629 Thermomètre 1 1

52 139260 Interrupteur Marche / Arrêt 1 1 53 139261 Interrupteur Eté / Hiver 1 1 54 178989 Thermostat chaudière 1 1 55 178990 Thermostat de sécurité 1 1 56 178991 Thermostat fumées 1 1

57 181007 Transformateur EREA (option) 1 1

Tableau de commande Sunavia 5020 I / 5032 I / 5040 / 5056

30 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

N° Code Désignation Qte : 5020 I Qte : 5032 I

60 a 105947 Brûleur complet gaz naturel Sunavia 5020 I * * 60 b 105948 Brûleur complet gaz naturel Sunavia 5032 I * *

61 100227 Allumeur complet + électrode + sonde 1 1 62 105182 Bride droite 1 1

63 165653 Relais S4565 BF 1179B 1 1 64 122919 Electrovanne gaz VK 4100 1 1 65 105183 Bride coudée 1 1 66 184050 Tuyauterie gaz Sunavia 5020 I 1 *

66 184051 Tuyauterie gaz Sunavia 5032 I * 1 67 167657 Rampe brûleur Sunavia 5020 I 3 * 67 167658 Rampe brûleur Sunavia 5032 I * 3 68 139674 Injecteur brûleur Sunavia 5020 I (gaz naturel) 2.20 3 * 68 139675 Injecteur brûleur Sunavia 5032 I (gaz naturel) 2.75 * 3

68 139676 Injecteur brûleur Sunavia 5020 I (gaz liquide) 1.40 3 * 68 139677 Injecteur brûleur Sunavia 5032 I (gaz liquide) 1.80 * 3 69 159807 Prise de pression gaz 1 1 70 164810 Regard de flamme 1 1 71 140618 Isolation thermique brûleur 1 1

72 153500 Nourrice brûleur 1 1

Brûleur gaz bas NOx Sunavia 5020 I / 5032 I

31 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

N° Code Désignation Qte : 5040 Qte : 5056

70 a 105949 Brûleur complet gaz naturel Sunavia 5040 * * 70 b 105951 Brûleur complet gaz naturel Sunavia 5056 * *

71 100228 Allumeur complet + électrode + sonde 1 *

72 139678 Injecteurs (gaz naturel) 2.45 5 7 73 a 140623 Isolation brûleur Sunavia 5040 1 * 73 b 140625 Isolation brûleur Sunavia 5056 * 1

74 159808 Prise de pression aval 1/8" 1 1

75 184052 Tuyauterie gaz Sunavia 5040 1 *

75 184053 Tuyauterie gaz Sunavia 5056 * 1

76 111171 Coude union 1 1

77 165653 Relais S4565 BF 1179B 1 1

78 122919 Electrovanne gaz VK4100 1 1

79 167659 Rampe brûleur 5 7

80 164811 Regard de flamme Sunavia 5040 1 *

80 164810 Regard de flamme Sunavia 5056 * 1

Brûleur gaz Sunavia 5040 / 5056

80 71

32 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

N° Code Désignation

81 102044 Boîte à fum ées complète Sunavia 5020 I 81 102047 Boîte à fum ées complète Sunavia 5032 I

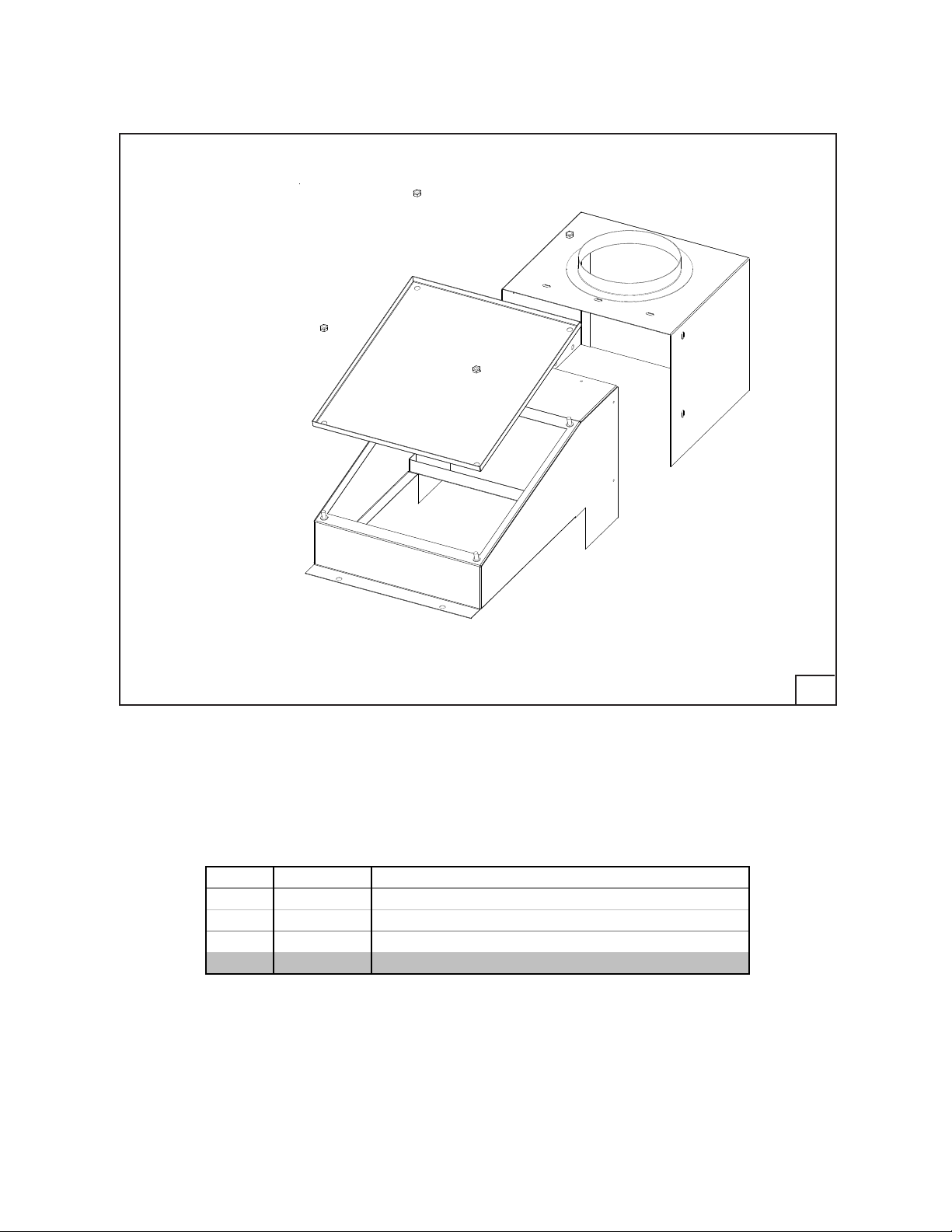

Boîte à fumées Sunavia 5020 I / 5032 I

33 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

N° Code Désignation

90 102045 Boîte à fumées complète Sunavia 5040 90 102049 Boîte à fumées complète Sunavia 5056

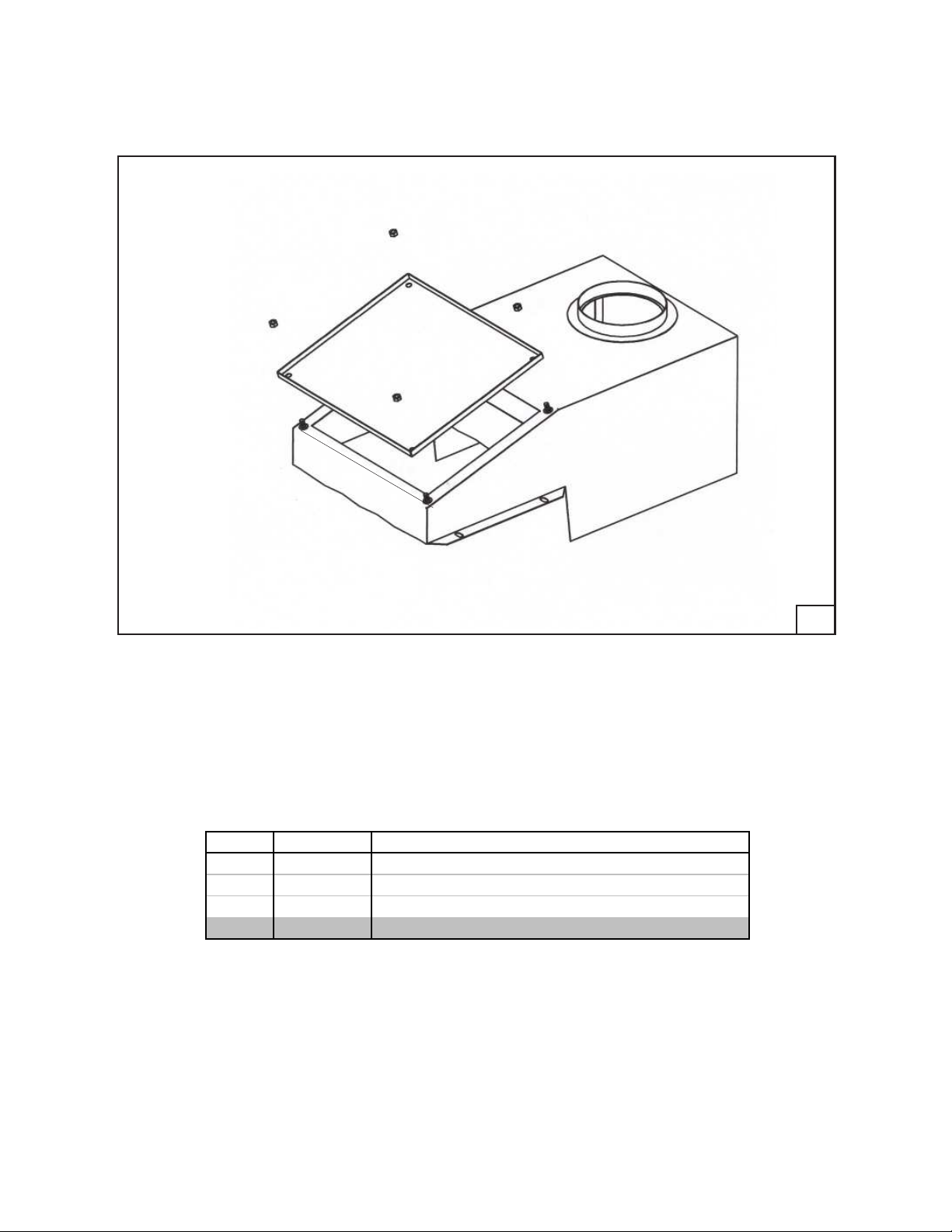

Boîte à fumées Sunavia 5040 / 5056

34 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

105

106

103

113

104

112

114

110

118111

101

102

119

120

122121

115

109

117

108

116

107

N° Code Désignation Qte : 5020 I Qte : 5032 I

101 164616 Réduction 2 2 102 - Coude 1 1 103 - Raccord union 2 2 104 109965 Circulateur WILO RS 25-5.3/180 1 1 105 183357 Tuyauterie retour 1 1 106 149996 Manomètre 1 1 107 188257 Vase expansion 18l 1 1 108 - Raccord union 1 1

109 174428 Soupape de sureté 1 1 110a - Tube fileté 1'' * 340 Sunavia 5020 I 1 * 110b - Tube fileté 1'' * 480 Sunavia 5032 I * 1

111 - Tube fileté 1'' * 350 1 1

112 - Tube fileté 1'' * 80 1 1

113 142698 Joint circulateur 2 2

114 - Coude union 1 1

115 183358 Tuyauterie départ 1 1

116 110118 Clapet anti-retour 1 1

117 159436 Purgeur automatique 1 1

118 - Té égal 1 1

119 - Réduction 1 1

120 - Mamelon 3/4" 1 1

121 104861 Bouchon 3/4" laiton 1 1

122 142442 Joint 3/4" 1 1

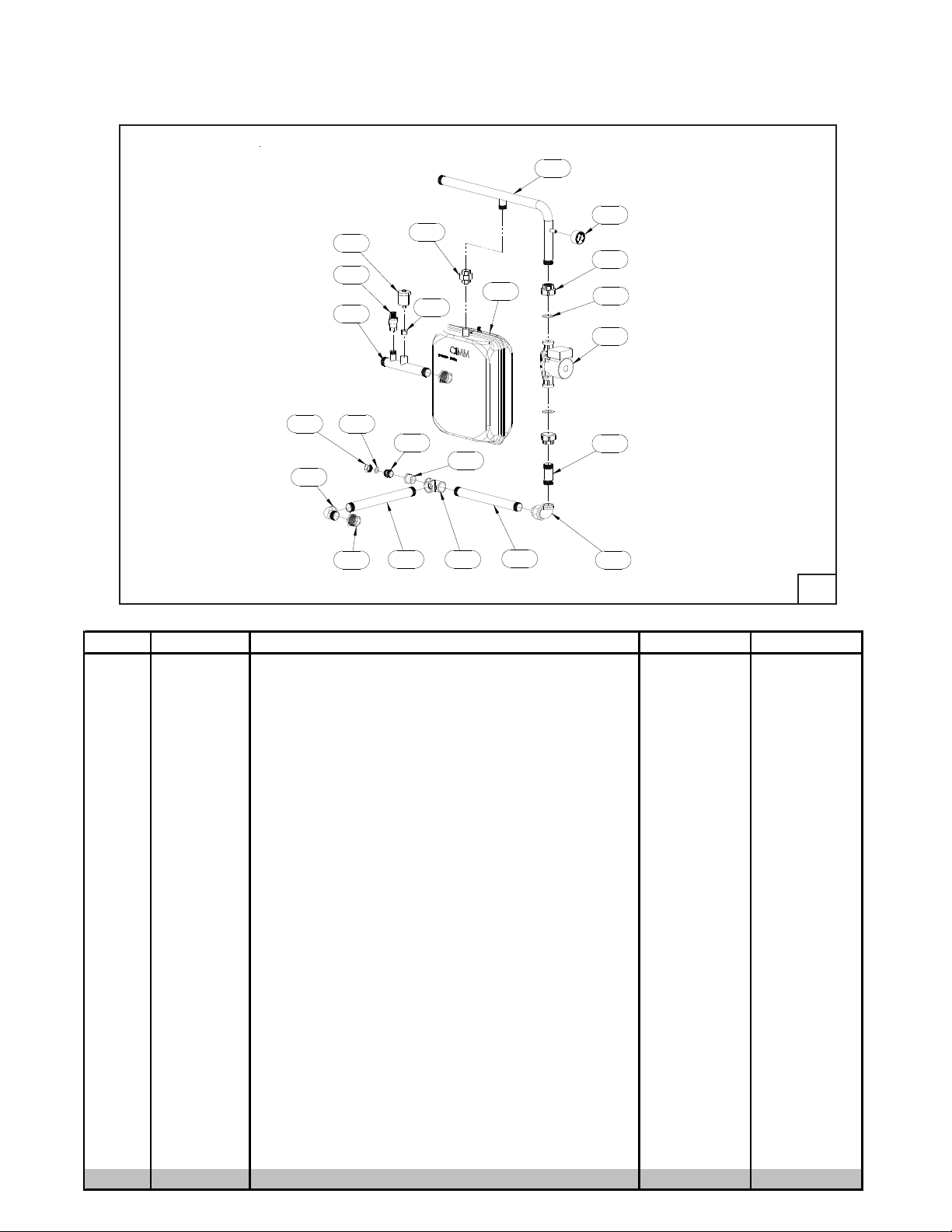

Kit hydraulique Sunavia 5020 I / 5032 I

100

35 / 36

Sunavia 5000 - Réf. 021 765 - 021 766 - 021 767 - 021 768

Certificat de Garantie

Garantie Contractuelle

Les dispositions du présent certificat ne sont pas

exclusives du bénéfice, au profit de l’acheteur du

matériel, des conditions de la garantie légale qui s

’applique dans le pays où a été acheté le matériel. Nos appareils sont garantis 2 ans contre tout défaut ou

vice de matière et de fabrication. Cette garantie porte sur

le remplacement, des pièces reconnues défectueuses

d’origine par notre service « Contrôle-

Garantie », port et

main d’oeuvre à la charge de l’utilisateur. Certaines pièces ou composants d’appareils bénéficient d’une garantie de durée supérieure :

− ballons “inox” démontables ou indépendants : 5 ans

− ballons émaillés indépendants : 3 ans

− corps de chauffe en fonte ou en acier des chaudières :

3 ans

Validité de la garantie

La validité de la garantie est conditionnée, à l’installation

et à la mise au point de l’appareil par un instalateur

professionnel, et à l’utilisation et l’entretien réa

lisés

conformément aux instructions précisées dans nos

Exclusion de la Garantie

Ne sont pas couverts par la garantie :

−

les voyants lumineux, les fusibles, les pièces en

fonte en contact direct avec les braises des appareils à

combustible solide, les briques réfractaires, les verres.

−

les détériorations de pièces provenant d’éléments

extérieurs à l’appareil (refoulement de cheminée,

humidité, dépression non conforme, chocs thermiques, effet d’orage, etc.).

− les dégradations des compos

ants électriques résultant

de branchement sur secteur dont la tension mesurée à l’entrée de l’appareil serait inférieure ou supérieure de 10% de la tension nominale de 230V.

La garantie de l’appareil serait exclue en cas d’utilisation de l’appareil avec un combustible non recommandé.

La garantie du corps de chauffe (acier ou fonte) de la

chaudière serait exclue en cas d’implantation de

l’appareil en ambiance chlorée (salon de coiffure, laverie, etc.).

Aucune indemnité ne peut nous être demandée à titre de dommages et intérêts pour quelque cause que ce soit. Dans un souci constant d’amélioration de nos matériels,

toute modification jugée utile par nos services

techniques et commerciaux, peut intervenirsans préavis. Les spécifications, dimensions et renseignements portés

sur nos documents, ne sont qu’indicatifs et n’engagent

nullement notre Société.

Matériel sujet à modifications sans préavis. Document non contractuel.

Nom et adresse de l'installateur :

Date de la mise en service :

Cet appareil est identifié par ce symbole. Il signifie que tous les produits électriques et électroniques doivent être impérativement séparés des déchets ménagers. Un circuit spécifique de récupération pour ce type de produits est mis en place dans les pays de l’Union Européenne (*), en Norvège, Islande et au Liechtenstein. N’essayez pas de démonter ce produit vous-même. Cela peut avoir des effets nocifs sur votre santé et sur l’environnement. Le retraitement du liquide réfrigérant, de l’huile et des autres pièces doit être réalisé par un installateur qualifié conformément aux législations locales et nationales en vigueur. Pour son recyclage, cet appareil doit être pris en charge par un service spécialisé et ne doit être en aucun cas jeté avec les ordures ménagères, avec les encombrants ou dans une décharge. Veuillez contacter votre installateur ou le représentant local pour plus d’informations. * En fonction des règlements nationaux de chaque état membre.

www.atlantic.fr

Société Industrielle de Chauffage

SATC - BP 64 - 59660 MERVILLE - FRANCE

36 / 36

ATLANTIC SUNAVIA 5000 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
