Panneaux rayonnants TATOU / SOLIUS

55

Panneau rayonnant

SOLIUS

Schéma d’installation

Dimensions et cotes d'installation

Puissance Largeur x Hauteur Épaisseur Cote A Cote B Poids nu Code

(watts) (mm) (mm) (mm) (mm) (kg) Blanc

750 520 x 450 269 256 5,3 510307
1000 595 x 450 343 256 6 510310
1250 740 x 450 98 491 256 7,4 510312
1500 815 x 450 565 256 8,1 510315
2000 1035 x 450 787 256 10,2 510320

1000 450 x 740 269 532 8 510410
1500 450 x 960 98 269 754 10,2 510415
2000 450 x 1180 269 976 11,6 510420

Horizontal

Vertical

Les +produits

• Rayonnement
homogène

• Anti-Salissures
Process

• Thermostat
numérique

• Vertical ou
horizontal

• Bon rapport
qualité-prix

Caractéristiques

• Corps de chauffe en aluminium extrudé,
avec diffuseur à grande surface
d’émission.

• Thermostat numérique multitarif.

• Fil Pilote 6 ordres : Confort, Confort

-1 °C, Confort -2 °C, Eco, Hors-Gel, Arrêt.

• Dispositif de blocage des commandes.

• Commutateur de mode 5 fonctions :
Confort, Eco, Hors-Gel, Arrêt,
programme.

• Témoin lumineux de chauffe.

• Coloris : blanc (RAL 9016)
ou sable (RAL 9002).

• Garantie 2 ans.

Nota : les appareils de la gamme verticale ne
doivent pas être installés à des altitudes
supérieures à 1 000 m, car en altitude le
fonctionnement de cet appareil peut être
aléatoire, nous consulter.

Curseur
de choix
des modes

Molette de
réglage de la
température

Déflecteur

thermique

Limiteur

Grille

à trous

Sonde

Corps de

chauffe en

aluminium

extrudé

Horizontal

Vertical

Les modèles

Horizontal

Vertical

Notice d’installation

et d’utilisation

Guide à conserver par l’utilisateur

Solius

Panneau rayonnant

Versions horizontales et verticales

Nous vous remercions de votre choix et de votre confiance. Le panneau rayonnant que vous venez d’ac­quérir a été soumis à de nombreux tests et contrôles afin d’en assurer la qualité et ainsi vous appor­ter une entière satisfaction.

Les références de votre panneau rayonnant

Elles sont situées sur le côté droit de l’appareil.
Le Code commercial et le Numéro de série identifient auprès du constructeur le panneau rayonnant
que vous venez d’acquérir.

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais
doivent être collectés séparément et recyclés.
La collecte et le recyclage des produits en fin de vie doivent être effectués selon les disposi­tions et les décrets locaux.

Conservez la notice, même après l’installation du panneau rayonnant.

Normes, labels de qualité

A

Nom commercial

B

Code commercial

C

Référence de fabrication

D

N° de série

E

N° de constructeur

F

Mise en garde

- Les enfants ne doivent pas s’appuyer sur le panneau rayonnant.

- Veillez à ce que les enfants ne s'appuient pas sur le panneau rayonnant et ne jouent pas à proximité
quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer des brûlures
sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que
ceux d’un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant le panneau
rayonnant.

- Ce panneau rayonnant n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont
les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérien­ce ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable
de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation du panneau
rayonnant.

- Toutes interventions sur les parties électriques doivent être effectuées par un professionnel qualifié.

- Veillez à ne pas introduire d’objets ou de papier dans le panneau rayonnant.

- A la première mise en chauffe, une légère odeur peut apparaître correspondant à l’évacuation des
éventuelles traces liées à la fabrication du panneau rayonnant.

- Pour éviter une surchauffe, ne couvrez pas le panneau rayonnant.

1

Installation

Volume

3

Volume
2

60 cm

60 cm

60 cm

3 m

2,25 m

Volume
1

Il est fortement déconseillé de monter les appareils verticaux au-dessus d'une altitude
de 1000 m (risque de mauvais fonctionnement).
L'installation d'un appareil en altitude provoque une élévation de la température de

sortie d'air (de l'ordre de 10°C par 1000 m de dénivelé).

Il est interdit de monter un appareil vertical horizontalement et vice-versa.
Il est interdit d'utiliser l'appareil en configuration mobile, sur pied ou roulettes.

1/Préparer l’installation du panneau rayonnant

Règles d’installation

- Ce panneau rayonnant a été conçu pour être installé dans un local résidentiel. Dans tout autre
cas,veuillez consulter votre distributeur.

- L’installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le
pays d’installation (NFC 15100 pour la France).

- Le panneau rayonnant doit être alimenté en 230 V Mono 50Hz.

-

Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de rac­cordement au moins à 25 cm du sol.

Tenir le panneau rayonnant éloigné d’un courant d’air susceptible de perturbe r son fonc ­tionn ement (e x : s ous une Ventil ati on Mécanique Centralisée,etc ...).

Ne pas l’installer sous une prise de courant fixe.

Volume 1

Volume 2

Pas d’appareil électrique

Appareil électrique à condition que
l’interrupteur et autres dispositifs de
commandes ne soient pas accessibles
depuis la douche ou la baignoire
(Norme EN 60 335-2-30).
Appareil électrique Classe II

Volume 3

Appareil électrique Classe II

Respectez les distances minimales avec le mobilier
pour l’emplacement de l’appareil.

2

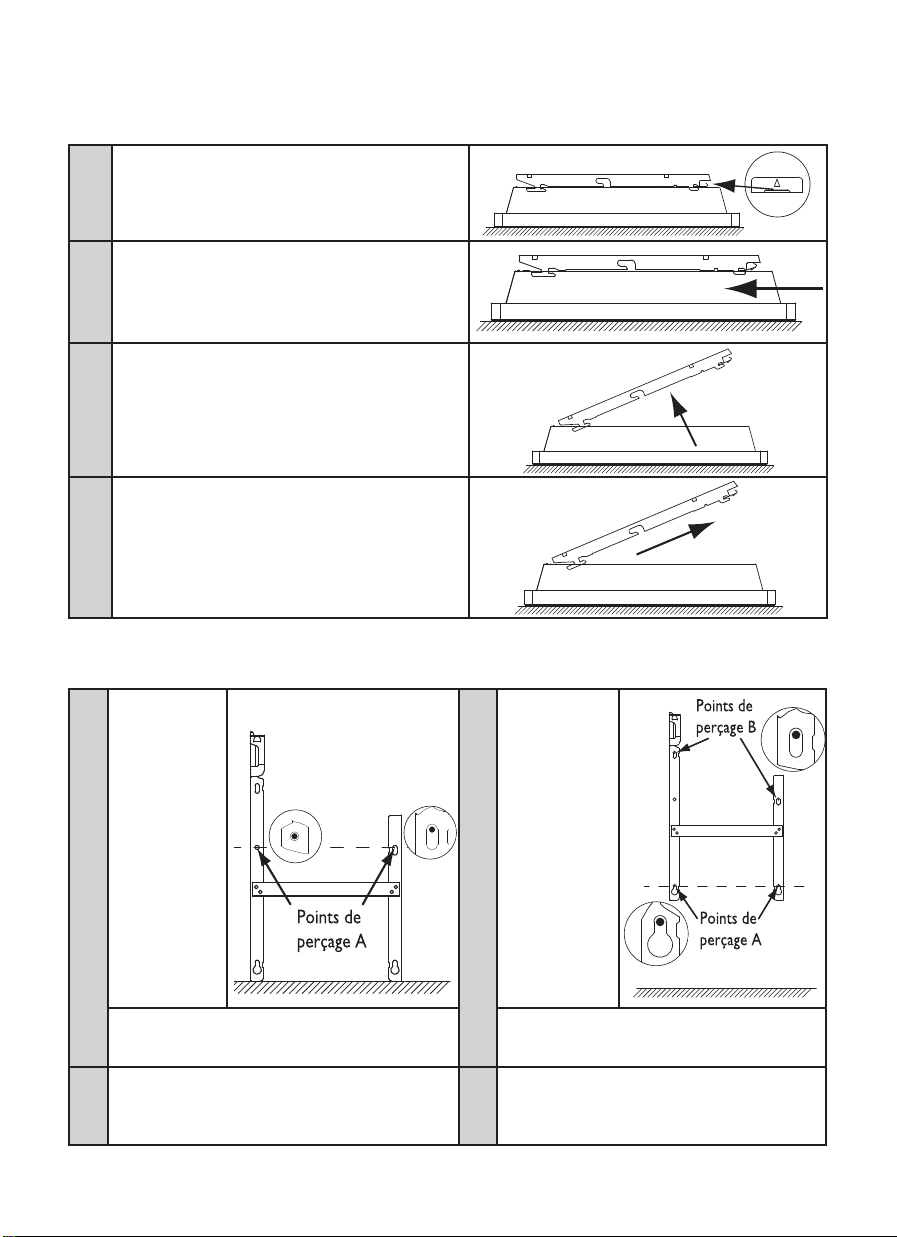

2/ Déverrouiller la patte d’accrochage du panneau rayonnant

Nous vous conseillons de poser le panneau rayonnant à plat face vers le sol.

Munissez-vous d’un tournevis plat et soulevez

1

la languette en veillant à ne pas la déformer.

Tout en maintenant la languette soulevée,

2

poussez la patte d’accrochage vers le bas du
panneau rayonnant pour dégager les crochets
supérieurs.

Faîtes pivoter la patte d’accrochage autour

3

des crochets inférieurs.

Retirez la patte d’accrochage.

4

3/ Fixer la patte d’accrochage

Posez la patte

1

d’accrochage
au sol et
contre le
mur.
Repérez les
points de
perçage A.

Les points de perçage A donnent la position des
fixations inférieures.

Percez les 4 trous et mettez des chevilles.

3

En cas de support particulier, utilisez des che­villes adaptées (ex : plaque de plâtre).

Remontez la

2

patte
d’accrochage
en l’alignant
avec les
points de per­çage A pour
repérer les
points de per­çage B (vous

pouvez éven­tuellement utili­ser un niveau).

Les points de perçage B donnent la position
des fixations supérieures.

Positionnez et vissez la patte d’accrochage.

4

3

5'

3''

5'

7''

4/ Raccorder le panneau rayonnant

Règles de raccordement

- Le panneau rayonnant doit être alimenté en 230 V Mono 50Hz.

- L’alimentation du panneau rayonnant doit être directement raccordée au réseau après le disjoncteur et
sans interrupteur intermédiaire.

- Le raccordement au secteur se fera à l’aide du câble du panneau rayonnant par l’intermédiaire d’un boî­tier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut instal­ler le boîtier de raccordement au moins à 25 cm du sol.

- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.

- L’installation doit être équipée d’un dispositif de coupure omnipolaire ayant une distance d’ouverture de
contact d’au moins 3 mm.

- Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente
ou une personne de qualification similaire afin d’éviter un danger.

- Si vous utilisez le fil pilote et s’il est protégé par un différentiel 30mA (ex : salle de bains), il est néces­saire de protéger l’alimentation du fil pilote sur ce différentiel.

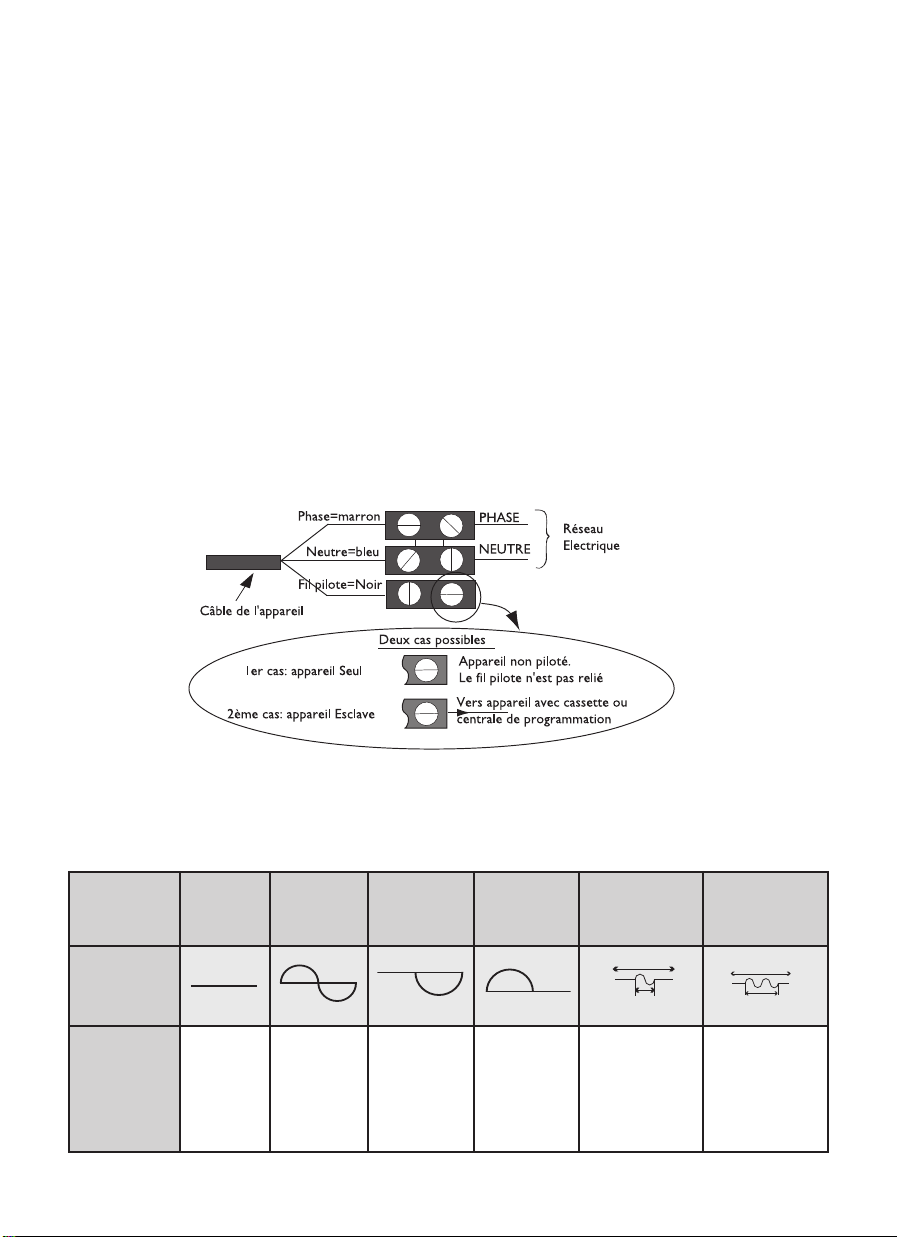

Schéma de raccordement du panneau rayonnant

- Coupez le courant et branchez les fils d’après le schéma suivant :

- Vous pouvez raccorder le fil pilote si votre maison est équipée d’une centrale de programmation, d’un pro­grammateur ou d’un gestionnaire.
Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux véri­fications suivantes en fonction des modes choisis (Confort, Eco, ...) :

CONFORT ECO HORS GEL

ARRET DU

CHAUFFAGE

DELESTAGE

CONFORT

-1°C

SIGNAL A
TRANS­METTRE

MESURE
ENTRE LE
FIL PILOTE
ET LE

0 Volt 230 Volt

-115 Volts
négative

+115 Volts

positive

230 Volts

pendant 3 s

NEUTRE

4

CONFORT

-2°C

230 volts

pendant 7 s

5/ Verrouiller le panneau rayonnant sur la patte d’accrochage

S1

S2

CLIC

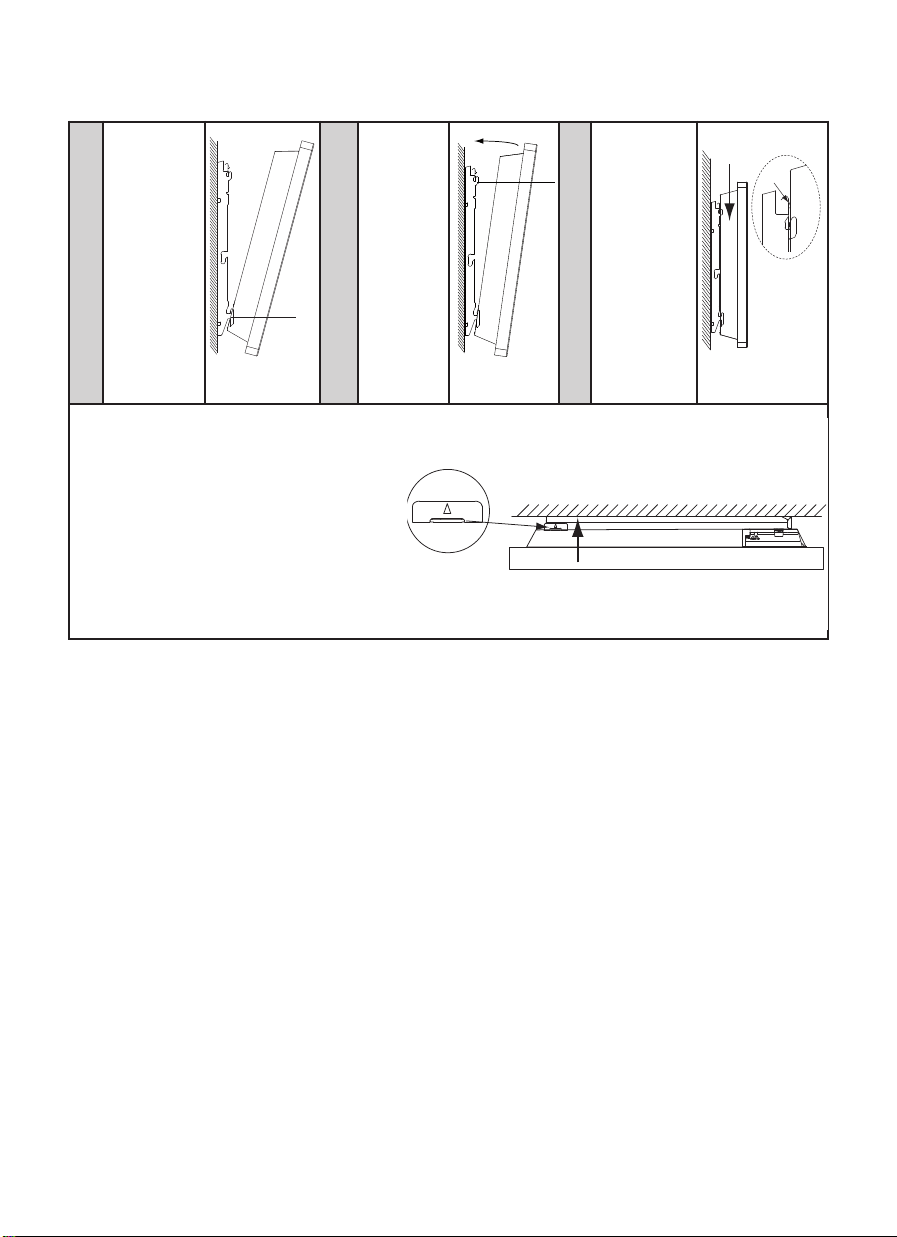

Posez

1

le panneau
rayonnant
incliné
sur les
supports

S1.

Pour déverrouiller le panneau rayonnant de
la patte d’accrochage, munissez-vous d’un
tournevis plat et poussez la languette

(située en haut à gauche de la patte d’accro­chage derrière l’appareil) vers le mur.

Soulevez le panneau rayonnant tout
en maintenant la languette avec le
tournevis. Basculez-le en avant puis reti-
rez-le des supports S1.

2

Faîtes
pivoter le
panneau
rayonnant
en le
soulevant
pour le
poser
sur les
supports
S2.

Abaissez le

3

panneau
rayonnant
sur la patte
d’accrocha­ge. Un clic
vous
indique que
le panneau
rayonnant
est fixé et
verrouillé.

5

Fonctionnement

Vous pouvez faire fonctionner votre panneau rayonnant dans plusieurs modes, quelque soit le type de
commande que vous aurez choisi :

• Le mode Confort qui vous permet d’obtenir la bonne température ambiante.

• Le mode Eco qui vous permet d’abaisser la température de votre pièce lors d’une absence prolongée de
la maison.

• Le mode Programmation qui vous permet de programmer les modes Confort et Eco en fonction
des périodes d’occupation de la pièce

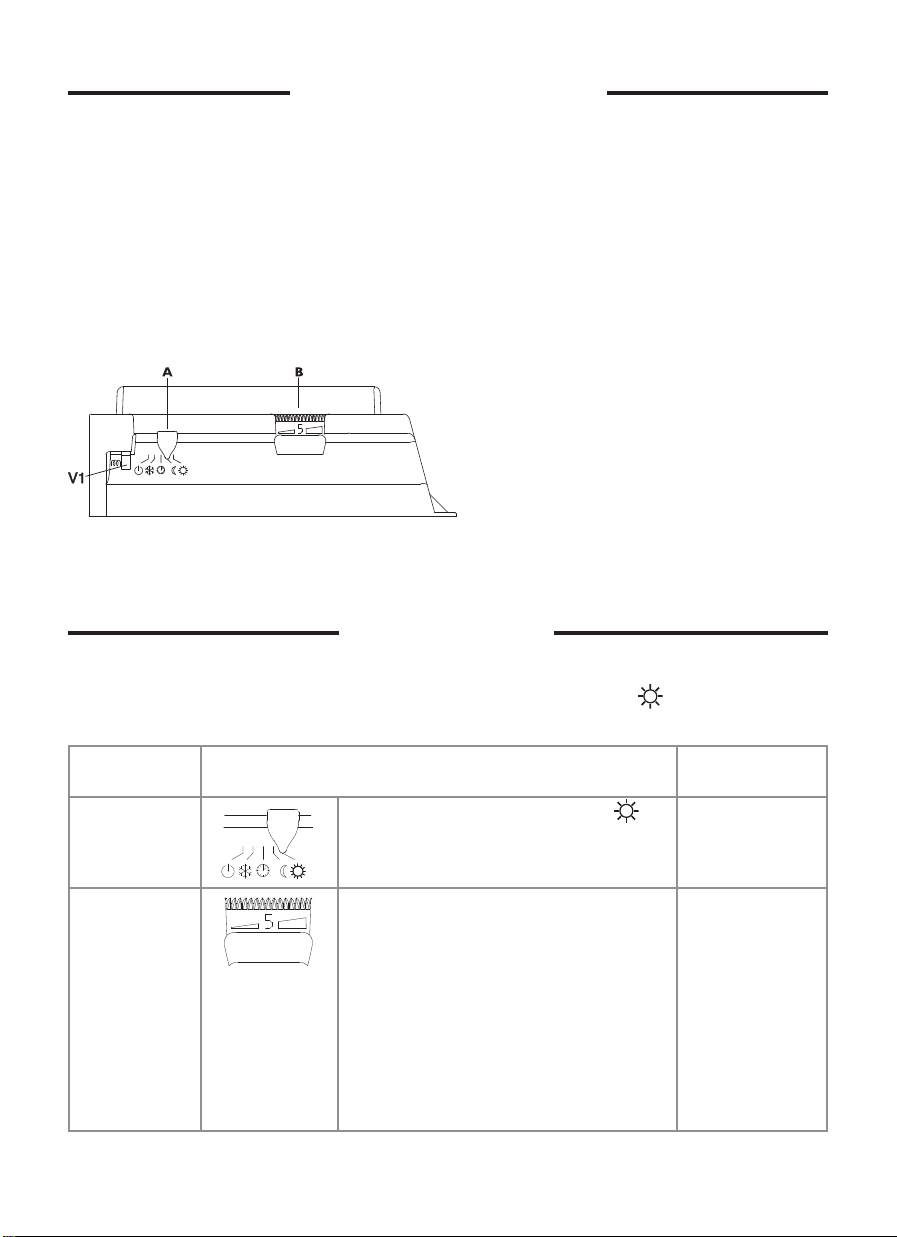

Le boîtier de commande

Voyant de chauffe

V1

A

Curseur de choix du mode

B

Molette de réglage de la température

Utilisation

Chauffer votre pièce : utilisation du mode Confort

Ce mode vous permet d’avoir une bonne température ambiante dans la pièce.

CE QUE VOUS

VOULEZ FAIRE

Mettre en
marche le

chauffage.

Trouver

la bonne
température.

CE QUE VOUS DEVEZ FAIRE POUR L’OBTENIR

Je mets le curseur A sur la position . Le voyant de

Je règle la molette de température B sur 5.
Le voyant de chauffe V1 s’allume si la tem­pérature ambiante est inférieure à celle
désirée. J’attends quelques heures pour que
celle-ci se stabilise.
Si la température de la pièce me convient, le
réglage est terminé.
Si la température ne me convient pas, j’ajus­te la molette en procédant progressivement
en m’aidant des crans (un cran à la fois).

6

CE QUI VA

SE PASSER

chauffe V1
s’allume.

Le voyant de
chauffe V1
s’allume.

J’ai trouvé la tem­pérature qui me
procure une sen­sation de bien­être.

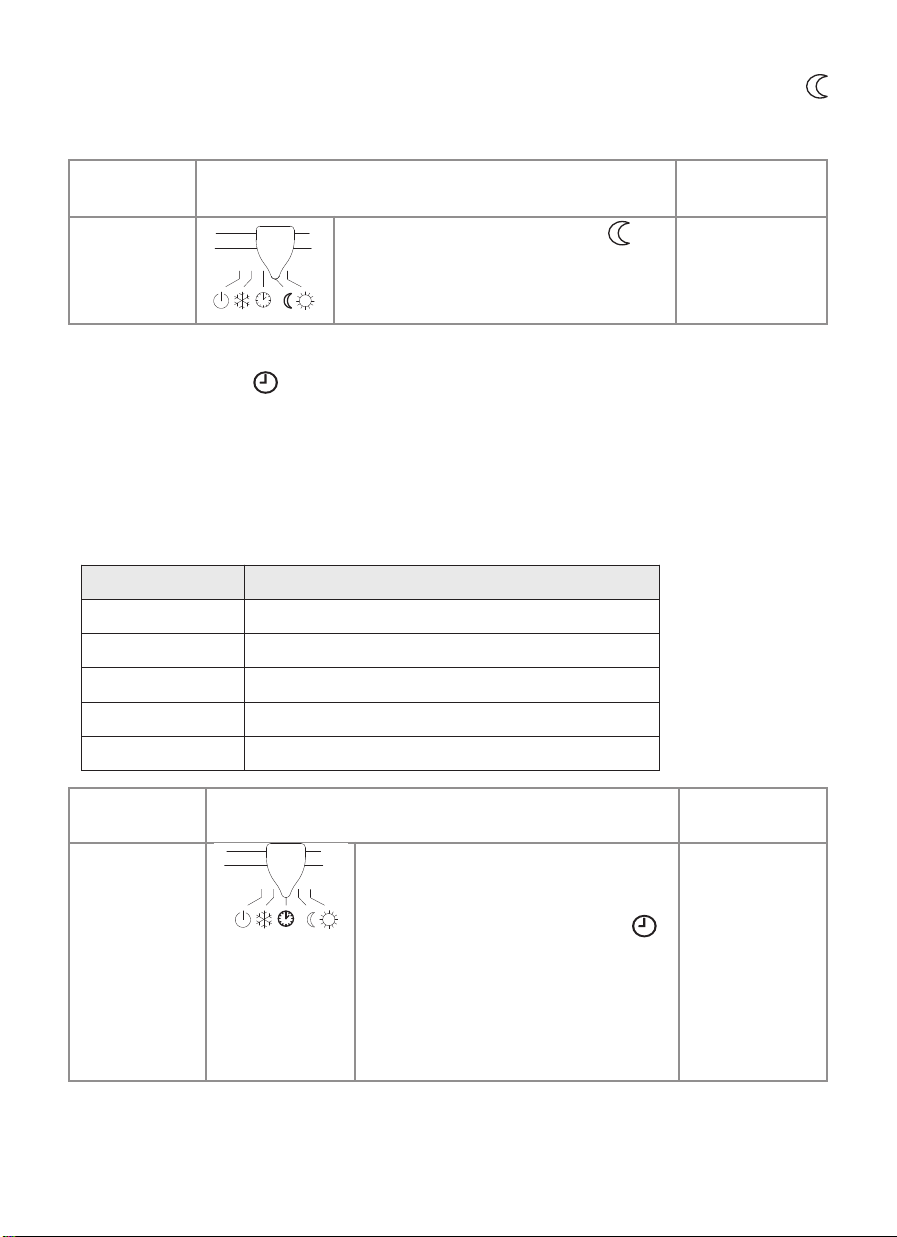

Abaisser la température de votre pièce : utilisation du mode Eco

Il s’agit d’un abaissement en degrés par rapport à la température Confort. Il est conseillé d’utiliser ce
mode pour des périodes d’absence supérieures à 2 heures.

CE QUE VOUS

VOULEZ FAIRE

Mettre le
chauffage en

mode Eco

CE QUE VOUS DEVEZ FAIRE POUR L’OBTENIR

Je mets le curseur A sur la position . La température

CE QUI VA

SE PASSER

Confort sera
abaissée d’environ
3°C à 4°C.

Programmer votre période de chauffe : utilisation du mode
Programmation

En connectant le fil pilote sur un programmateur, vous pouvez programmer vos périodes de tempéra­ture Confort et Eco (reportez-vous à la notice jointe à votre programmateur).
Il est possible de brancher sur un programmateur plusieurs appareils et de réaliser ainsi des économies
d’énergie.

La température réglée par la molette B est la température de base qui va servir de référence à la tem­pérature souhaitée en fonction de la programmation.

Ordre Abaissement

CONFORT -1°C -1°C

CONFORT -2°C -2°C

ECO -3,5°C

HORS GEL température ambiante maintenue à environ 7° C.

ARRET arrêt immédiat du chauffage (utilisé pour le délestage).

CE QUE VOUS

VOULEZ FAIRE

Mettre le
panneau
rayonnant en
mode
Programmation

NB: En cas d’absence d’ordre sur le fil pilote, l’appareil chauffe en mode Confort. Les ordres HG et délestage sont
prioritaires par rapport aux modes Eco et Confort. Lors d’un passage du mode Confort vers le mode Eco, le temps
de basculement est de l’ordre de 12 secondes.

CE QUE VOUS DEVEZ FAIRE POUR L’OBTENIR

Je détermine la température Confort qui
me servira de base pour programmer mes
abaissements.
Je mets le curseur A sur la position .

Si la température est inférieure à celle
désirée dans le mode choisi (température

de Confort dans le mode Confort et tempéra­ture abaissée dans le mode Eco), le voyant

de chauffe V1 s’allume.

7

CE QUI VA

SE PASSER

Le voyant de
chauffe V1
s’allume.

Conseils

PP

MM

A

1/Conseils d’utilisation

Il est inutile de mettre le panneau rayonnant au maximum, la température de la pièce ne montera pas
plus vite.

CE QUE VOUS

VOULEZ FAIRE

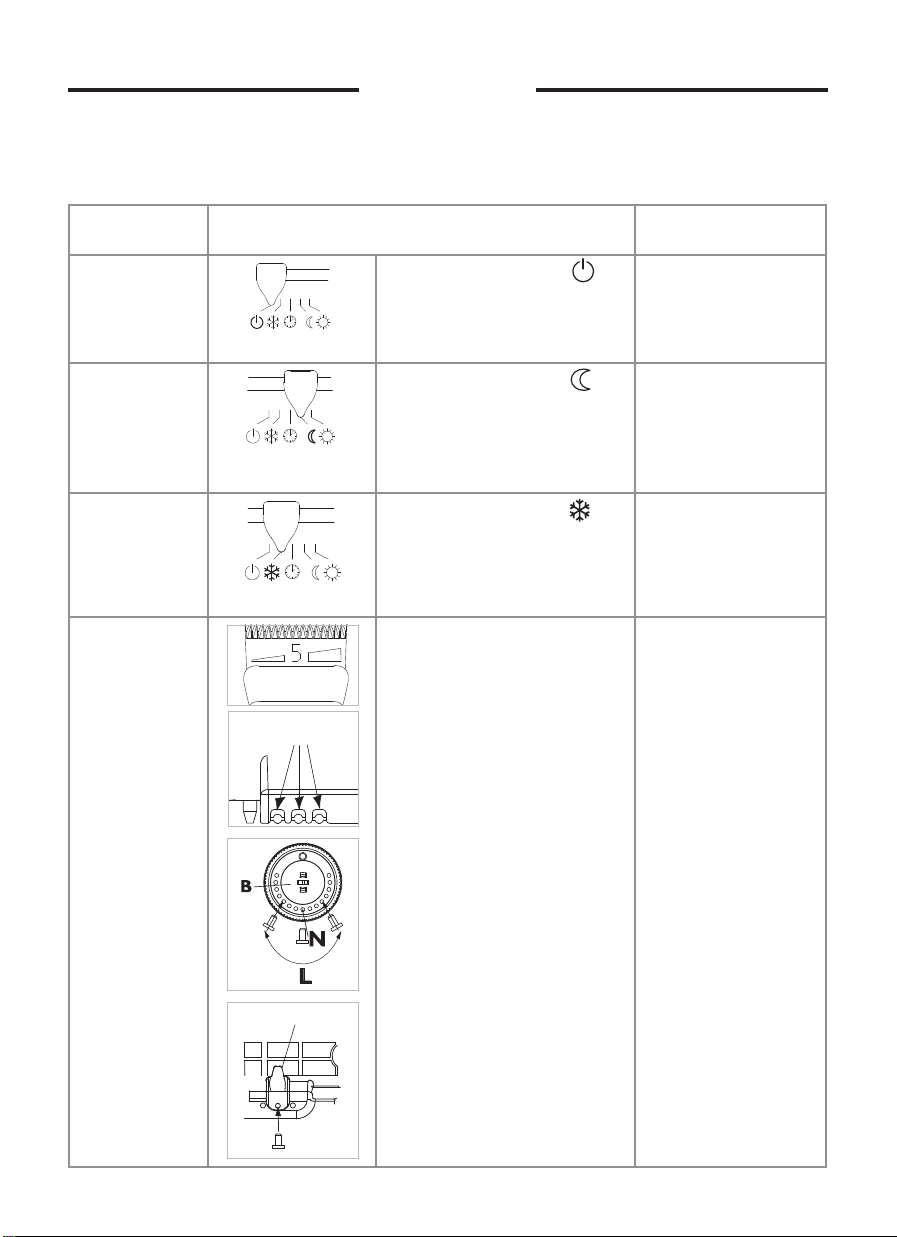

Aérer la pièce Je mets le curseur A sur . Le panneau rayonnant

CE QUE VOUS DEVEZ FAIRE CE QUI VA SE PASSER

ne chauffe plus. Le
voyant de chauffe V1
s’éteint.

M’absenter

pendant une
durée comprise
entre 2 et 24
heures.

Partir plus de
24 heures ou
durant l’été ou
l’hiver.

Verrouiller les
réglages du
panneau
rayonnant

Je mets le curseur A sur . Mon panneau rayonnant

maintiendra une tempé­rature de -3,5°C par
rapport à la températu­re Confort.

Je mets le curseur A sur . Mon panneau rayonnant

maintiendra une tempé­rature de 7°C ±3 cor­respondant à une tem­pérature Hors Gel.

Je mets la molette B sur la posi­tion souhaitée.
Je déverrouille le panneau rayon­nant de sa patte d’accrochage.

Sur le dos du boîtier de comman­de, je détache les pions P de leurs
supports.

Je choisis la position N pour blo­quer la molette ou la position L
pour limiter la plage d’utilisation
de la molette.

Les commandes ne sont
plus accessibles.
Le réglage est ver­rouillé.

Je choisis une des positions M
pour bloquer le curseur dans le
mode désiré.

8

2/Entretien

Pour conserver les performances du panneau rayonnant, il est nécessaire, environ deux fois par an,
d’effectuer son dépoussiérage. Ne jamais utiliser de produits abrasifs et de solvants.

3/En cas de problème

PROBLÈME RENCONTRÉ VÉRIFICATION À FAIRE

Le panneau
rayonnant ne chauffe
pas.

Le panneau
rayonnant chauffe
tout le temps.

Le panneau
rayonnant est très
chaud en surface

Le panneau
rayonnant ne suit pas
la programmation.

- Vérifiez que le curseur est sur la position .

- Si vous êtes en programmation, vérifiez que le programmateur est en mode
CONFORT.

-

Assurez-vous que les disjoncteurs de l’installation sont enclenchés, ou bien que le
délesteur (si vous en avez un) n’a pas coupé l’alimentation du panneau rayonnant.

- Vérifiez la température de l’air de la pièce : si elle est trop élevée, le voyant de
chauffe V1 ne s’allume pas: le panneau rayonnant ne chauffe pas.

- Vérifiez que le panneau rayonnant n’est pas situé dans un courant d’air ou que
le réglage de température n’a pas été modifié.

- Il peut y avoir un aléa dans le réseau électrique. En cas de problème (thermo-
stat bloqué...), coupez l’alimentation du panneau rayonnant (fusible, disjoncteur)
pendant environ 10 minutes, puis rallumez-le.

- Si le phénomène se reproduit fréquemment, faîtes contrôler l’alimentation par
votre distributeur d’énergie.

Il est normal que le panneau rayonnant soit chaud lorsqu'il fonctionne, la tem­pérature maximale de surface étant limitée conformément à la norme NF
Electricité Performance. Si toutefois vous jugez que votre panneau rayonnant
est toujours trop chaud, vérifiez que la puissance est adaptée à la surface de
votre pièce (nous vous préconisons 100W / m

2

) et que le panneau rayonnant n'est

pas placé dans un courant d'air qui perturberait sa régulation.
Assurez-vous de la bonne utilisation de la centrale de programmation (voir la

notice d’utilisation) ou du gestionnaire d’énergie.

Le voyant de chauffe
V1 clignote.

La sonde de mesure est détériorée.
Consultez le service après-vente du fabricant.

Si vous n’avez pas réussi à résoudre votre problème, contactez le service après-vente du
fabricant en vous munissant préalablement des références de votre panneau rayonnant, de
la température

de la pièce et de votre système de programmation éventuel.

9

RSGH/VEP10 FEV 10 12-80-0042-G

GARANTIE

Document à conserver par l’utilisateur,

à présenter uniquement en cas de réclamation

●

La durée de garantie est de 2 ans à compter de la date d’installation ou d’achat et ne saurait

excéder 30 mois à partir de la date de fabrication en l’absence de justificatif.

● La garantie s’applique en France uniquement.

● Atlantic assure l’échange ou la fourniture des pièces reconnues défectueuses à l’exclusion de tous

dommages et intérêts.

● Les frais de main d’œuvre, de déplacement et de transport sont à la charge de l’usager.

● Les détériorations provenant d’une installation non conforme, d’un réseau d’alimentation ne respec-

tant pas la norme NF EN 50160, d’un usage anormal ou du non respect des prescriptions de ladite
notice ne sont pas couvertes par la garantie.

● Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice, au profit

de l’acheteur, de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause
dans les conditions des articles 1641 et suivants du code civil.

● Présenter le présent certificat uniquement en cas de réclamation auprès du distributeur ou de votre

installateur, en y joignant votre facture d’achat.

CODE COMMERCIAL : ..............................................................

N° DE SERIE : .................................................................................

*

*

NOM ET ADRESSE DU CLIENT : ..........................................

.................................................................................................................

.................................................................................................................

*

Ces renseignements se trouvent sur le côté droit de l’appareil.

Cachet de l’installateur

SATC :

Rue Monge - ZI Nord - BP 65

85002 La Roche-Sur-Yon Cedex

www.atlantic.fr

Tous les litiges relèvent de la compétence exclusive
des tribunaux de la Roche-sur-Yon.

Ce document provient du site Loisir-jardin.fr spécialiste du jardin, de la maison, de la
piscine, du chauffage et des meubles de jardin sur un produit de la catégorie

ATLANTIC - SOLIUS. Parmi les produits :

-Panneau Rayonnant SOLIUS Electrique , Puissance E 750W

-Panneau Rayonnant SOLIUS Electrique , Puissance E 1000W

-Panneau Rayonnant SOLIUS Electrique , Puissance E 1250W

-Panneau Rayonnant SOLIUS Electrique , Puissance E 1500W

-Panneau Rayonnant SOLIUS Electrique , Puissance E 2000W

-Panneau Rayonnant SOLIUS Electrique , Puissance E 1000W

SARL BALAFON , Administration et Gestion des Commandes , Le Kaon, Impasse du 92 Boulevard GUES, 83100 Toulon

l'Adresse ci-dessus est la seule valable pour toute Correspondance ou Courrier | Tel: 0.892.432.202 (0.34€/min)

Siège Social situé Le Kaon, Impasse du 92 Boulevard GUES, 83100 Toulon, RCS TOULON: 489804906, TVA: FR45489804906
