IDRA MICRO 5000

Document 1374-3 - Edition 12/12/2011

Notice d’utilisation

destinée au professionnel

et à l’utilisateur

à conserver par l'utilisateur
pour consultation ultérieure

www.atlantic.fr

Cher Client,
Ce document vous aidera à vous familiariser et utiliser votre appareil, au mieux
de ses performances, pour votre confort et votre sécurité. Il fait partie intégrante
de la chaudière et doit donc être conservé avec soin et être toujours disponible à
portée de l’appareil, même en cas de cession à un autre propriétaire ou utilisateur.

L’installation d’une chaudière gaz doit obligatoirement faire l’objet d’un Certificat
de Conformité, visé par un organisme agréé par le Ministère de l’Industrie

(arrêté du 2 août 1977 modifié).
L’entreprise qui établit le certificat de conformité est une entreprise:

- inscrite dans une démarche de qualité pour les travaux sur les installations
de gaz;

- soumise à des contrôles réguliers de la part d’un organisme de contrôle
indépendant tel que Qualigaz, à l’occasion desquels l’entreprise peut
échanger sur les aspects techniques et réglementaires.

SOMMAIRE

1 Recommandations page 3

2 Tableau de commande page 4

3 Mise en route de la chaudière page 5

4

Arrêt de la chaudière

5 Vidange et remplissage de la chaudière page 10

6 Anomalies de fonctionnement page 11

7 Entretien page 12

8 Conditions de garantie page 13

page 9

Cet appareil est conforme:

- aux directives gaz 90/396/CEE et rendement 92/42/CEE selon les normes EN 625,

EN 297 (version cheminée), EN 483 (version ventouse)

- à la directive basse tension 2006/95/CEE selon la norme EN 60335-1

- à la directive compatibilité Electromagnétique 89/336/CEE

0694

0694BT1921

Dans certaines parties de cette notice les symboles suivants sont utilisés:

ATTENTION = indique les actions demandant une attention particulière et une préparation
adéquate

INTERDIT = indique les actions qui NE DOIVENT ABSOLUMENT PAS être exécutées

2

1 RECOMMANDATIONS

L’installation de la chaudière, ainsi
que toute autre intervention
d’assistance et d’entretien, doivent
être exécutées par un professionnel
qualifié.

La chaudière a été réglée pour
fonctionner avec le type de gaz
distribué. Dans le cas d’un changement
de distribution de gaz, il est nécessaire
de modifier les réglages et certains
organes de l’appareil. Ces
modifications ne peuvent être
effectuées que par un professionnel
qualifié.

La chaudière doit être destinée à
l’usage pour lequel elle a été conçue.
Le constructeur exclut toute
responsabilité contractuelle et extra
contractuelle pour dommages causés
à des personnes, animaux ou choses,
dues à des erreurs d’installations, de
réglage ou d’entretien causées par
un usage impropre.

L’utilisation de la chaudière est inter­dite aux enfants et aux personnes
inaptes non autorisées.

Les dispositifs de sécurité ou de
réglage automatique des appareils
ne doivent pas, pendant toute la durée
de vie de la chaudière, être modifiés
sauf par le constructeur.

Cet appareil sert à produire de l’eau
chaude, il doit donc être branché à
une installation de chauffage et/ou à
un réseau de distribution d’eau chaude
sanitaire, selon ses performances et
sa puissance.

En cas de fuite d’eau, il faut fermer
l’alimentation hydraulique et avertir
le professionnel assurant le suivi de
l’installation.

En cas de panne et/ou de mauvais
fonctionnement de l’appareil, le
désactiver en s’abstenant de toute
tentative de réparation ou
d’intervention directe.

En ce qui concerne la sécurité, il est
important de:

Ne pas utiliser l’appareil à des buts
différents de ceux auxquels il est
destiné.

Ne pas toucher la chaudière pieds nus
ou avec des parties du corps mouillées
ou humides.

Ne pas boucher, à l’aide de torchons,
papier ou autre, les grilles d’aspiration
ou d’évacuation de la chaudière, ni
réduire les dimensions des ouvertures
d’aération de la pièce dans laquelle
l’appareil est installé.

Ne pas débrancher ou manipuler le
système de contrôle des fumées, au
risque de l’intégrité physique des
personnes occupant les locaux ou
l’appartement où la chaudière est
installée.

Il est interdit de modifier les dispositifs
de sécuritéou de réglage

Ne pas fumer en cas d’odeur de gaz.
Eviter toute flamme nue ou formation
d’étincelles (interrupteurs
électriques…). Aérer la pièce en
ouvrant portes et fenêtres et fermer
le robinet d’alimentation gaz.

Ne pas placer sur la chaudière d’objet
qui pourrait devenir dangereux.

Ne jamais effectuer le nettoyage de
l’appareil avant de l’avoir débranché
électriquement.

Ne jamais laisser des récipients et des
substances inflammables dans la pièce
où l’appareil est installé.

Ne pas essayer de réparer l’appareil
en cas de panne et/ou de mauvais
fonctionnement.

Ne pas intervenir sur des organes
scellés.

Ne pas tirer ou tordre les câbles sortant
de la chaudière même si elle est
débranchée du réseau d’alimentation
électrique.

3

L’installation d’une sonde extérieure et/ou
d’un thermostat d’ambiance permettra une
régulation optimale de la chaudière ainsi
que des économies d’énergie.

Dès la mise en route de la chaudière, il est
vivement conseillé de souscrire un contrat
d’entretien avec un professionnel qualifié
assurant le suivi de la chaudière et de son
bon fonctionnement

2 TABLEAU DE COMMANDE

fig. 2.1

1 2 3

4

5

Afficheur digital (5)

65

1 Indicateurs lumineux signalant l’état de fonctionnement la chaudière
2 Sélecteur de fonction: Arrêt-réarmement,

Eté,

Hiver/Réglage température eau de chauffage

3 Sélecteur sanitaire Réglage de la température de l’eau sanitaire

Fonction micro accumulation (eau chaude plus rapidement) *

4 Manomètre

5 Afficheur digital signalant la température de fonctionnement et les codes d’anomalie

* l’utilisation de cette fonction nécessite une eau sanitaire non calcaire (dureté

Description des icônes

Manque d’eau dans l’installation, cette icône s’affiche avec le code anomalie A 04
Sonde extérieure connectée
Absence de flamme, cette icône s’affiche avec le code anomalie A 01
Anomalie de fonctionnement, cette icône s’affiche avec un code anomalie
Fonctionnement en chauffage
Fonctionnement en sanitaire
Fonction antigel active
Fonction micro accumulation active
Température de chauffage/sanitaire ou anomalie de fonctionnement

5

4

inférieure à 20°F

)

3 MISE EN ROUTE DE LA CHAUDIERE

Le premier allumage de la chaudière doit être effectué avec le professionnel qualifié
qui fournira toutes les informations nécessaires au bon fonctionnement de l’appareil.
Par la suite, au cas où il serait nécessaire de remettre l’appareil en service, suivre
attentivement les opérations décrites ci-après.

S’assurer que l’installation est bien remplie
d’eau et correctement purgée et que la
pression hydraulique est suffisante (entre
1 et 1,5 bar).
Mettre la chaudière sous tension. Dès que
la chaudière est alimentée, elle effectue
automatiquement une série de vérifications
et les indicateurs lumineux de couleur
différente s’allument en séquence.
Ouvrir le robinet gaz en tournant dans le
sens inverse des aiguilles d’une montre la
manette placée sous la chaudière (fig. 3.1).
Placer le sélecteur de fonction en hiver
ou été selon la nécessité.

3.1 Modes de fonctionnement

Fonction hiver

Si le sélecteur de fonction est placé à
l’intérieur de la zone divisée en segments
(fig. 3.2) la chaudière fonctionnera pour
la production du chauffage et de l’eau
chaude sanitaire. Régler le thermostat
d’ambiance (si installé) à la température
désirée.
Dès demande de chaleur, la chaudière
s’allume et l’indicateur lumineux s’éclaire
fixement en vert
L’afficheur digital indique soit la température
départ chauffage (fig.3.3),soit la
température de l’eau chaude sanitaire
(fig.3.4) suivant la demande en cours.

d’ouverture

fig. 3.1

position

65

fig. 3.2

45

Fonction été

Si le sélecteur de fonction est placé sur le
symbole été “ “ (fig. 3.5) - la chaudière
ne produira que de l’eau chaude sanitaire.
Dès demande d’eau chaude, la chaudière
s’allume et l’indicateur lumineux s’éclaire
fixement en vert.
L’afficheur digital indique alors la
température de l’eau chaude sanitaire
(fig.3.4).

5

fig. 3.3

fig. 3.4

min

max

fig. 3.5

Réglage de la température de l’eau de
chauffage (sans régulation par sonde
extérieure)

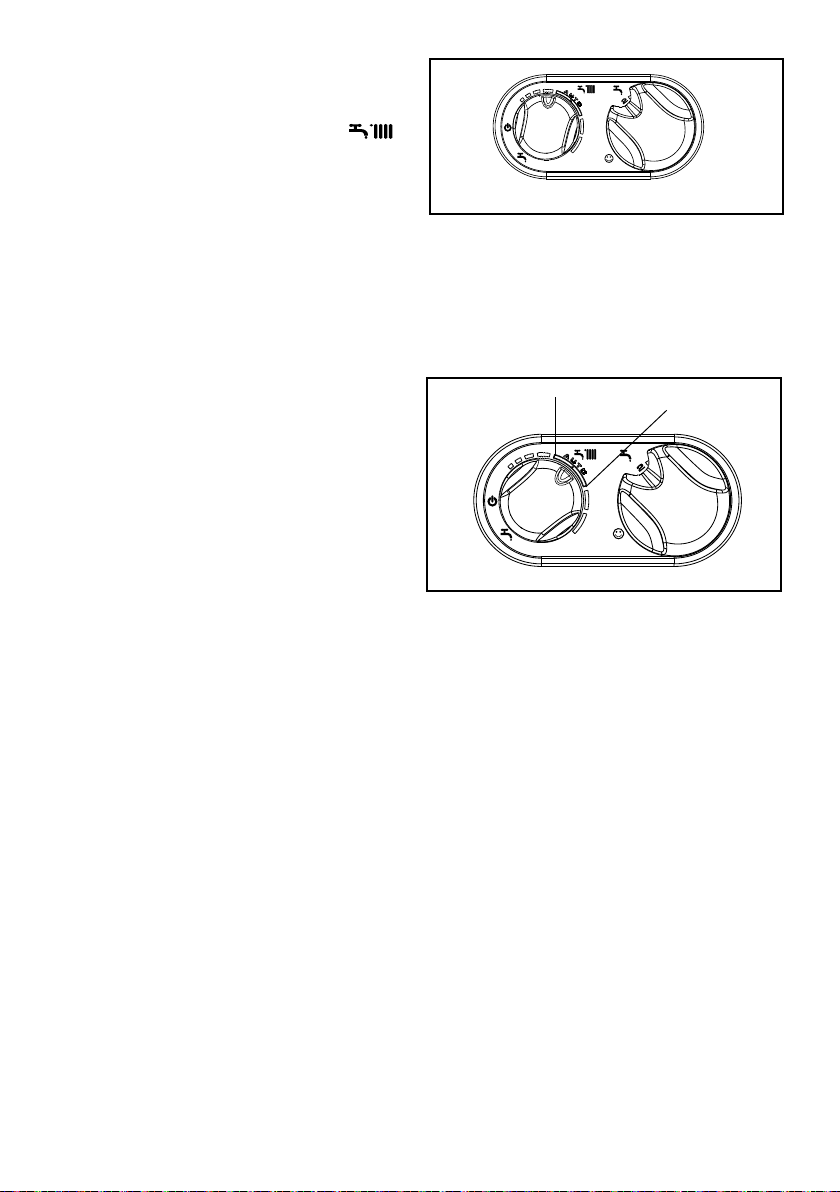

Tourner le sélecteur de fonction “

”
(fig. 3.6) à l’intérieur de la zone divisée en
segments, en sens horaire pour augmenter
la température de l’eau de chauffage et en
sens anti horaire pour la diminuer.
Plages de réglage:

- les 4 premiers segments représentent une
température allant de 40 à 55°C

- le segment central AUTO de 55 à 65°C

- les 2 derniers segments de 65 à 80°C

Ajustement automatique de la
température d’eau de chauffage

Lorsque le sélecteur de fonction est placé
sur la zone AUTO (fig. 3.7), l’indicateur
lumineux vert se met à clignoter.
La fonction automatique de réglage
d’ambiance est alors activée: sur demande
de chaleur continue du thermostat
d’ambiance, la température de l’eau de
chauffage augmentera progressivement
pour satisfaire plus rapidement la demande
de chaleur.
Si aucun thermostat d’ambiance n’est
installé, il faut éviter cette plage de réglage.

fig. 3.6

Fonction

AUTO

fig. 3.7

Réglage de la température de l’eau de
chauffage (avec régulation par sonde
extérieure)

Lorsque la sonde extérieure est installée,
la régulation calcule automatiquement la
valeur de la température de l’eau de
chauffage et adapte la température ambiante
en fonction des variations de la température
extérieure et de la demande du thermostat
d’ambiance.

6

Réglage de la température de l’eau
sanitaire

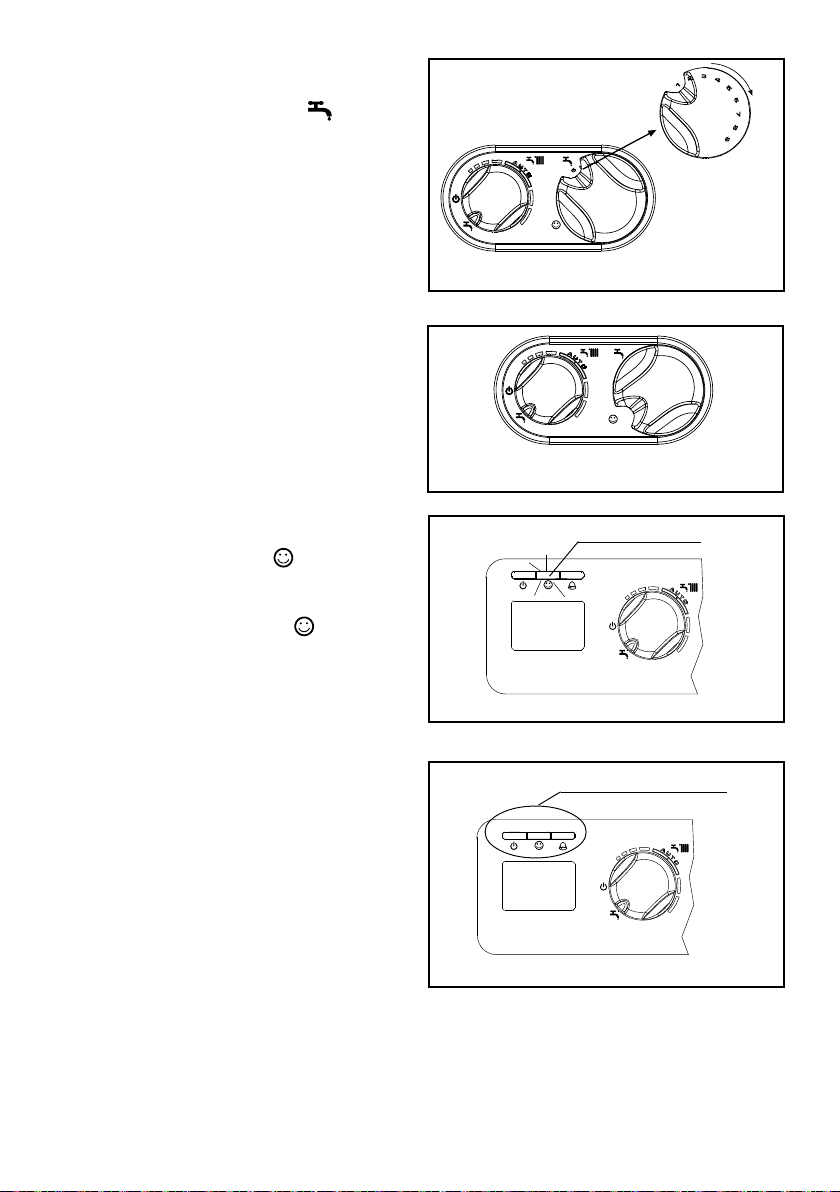

Tourner le sélecteur sanitaire ‘’ ‘’ (fig. 3.8)
en sens horaire pour augmenter la
température de l’eau sanitaire (bains,
douche, cuisine, etc..) et en sens anti horaire
pour la diminuer.
La plage de réglage est de 1 (37°C) à 9
(60°C).

Fonction micro accumulation

Cette fonction permet de maintenir en
température le préparateur sanitaire afin
de disposer d’eau chaude sanitaire plus
rapidement.
L’utilisation de cette fonction nécessite une
eau sanitaire non calcaire (dureté inférieure
à 20°F).
Pour activer ou désactiver cette fonction,
tourner le sélecteur sanitaire en sens
horaire jusqu’au symbole “ ” (fig. 3.9) puis
le replacer à la température de consigne
sanitaire souhaitée entre 1 et 9.
L’indicateur lumineux jaune “

” est allumé
quand la fonction est active (fig. 3.10) et
éteint lorsqu’elle est inactive.

min

max

fig. 3.8

fig. 3.9

indicateur jaune

3.2 Signalisations lumineuses

Les indicateurs lumineux (fig.3.11) indiquent
l’état de fonctionnement de la chaudière.

Vert fixe= présence de flamme. La
chaudière fonctionne normalement en
mode chauffage ou sanitaire.

Vert clignotant lent= chaudière prête à
l’utilisation. Pas de demande de chaleur
en cours.

Vert clignotant flash= phase transitoire,
chaudière en cours de vérification avant
allumage. Si une anomalie est détectée, la
chaudière ne démarrera pas et l’indicateur
rouge s’allumera.

Vert clignotant rapide= signale l’entrée

fig. 3.10

indicateurs lumineux

fig. 3.11

7

dans la zone “AUTO” du sélecteur de
fonction.

Jaune fixe= fonction micro accumulation
active.
Rouge fixe= anomalie de fonctionnement,
chaudière à l’arrêt et affichage d’un code
anomalie (fig.3.12).
Se reporter au § 3.3 “Fonction réarmement”.

Rouge clignotant= intervention du
thermostat limite, chaudière à l’arrêt. Se
reporter au § 6 “Anomalies de
fonctionnement”.

Vert et rouge clignotants= anomalie de la
sonde sanitaire.
Se reporter au 6 “Anomalies de
fonctionnement”. Cette signalisation
n’apparaît que lorsque la chaudière est en
attente.

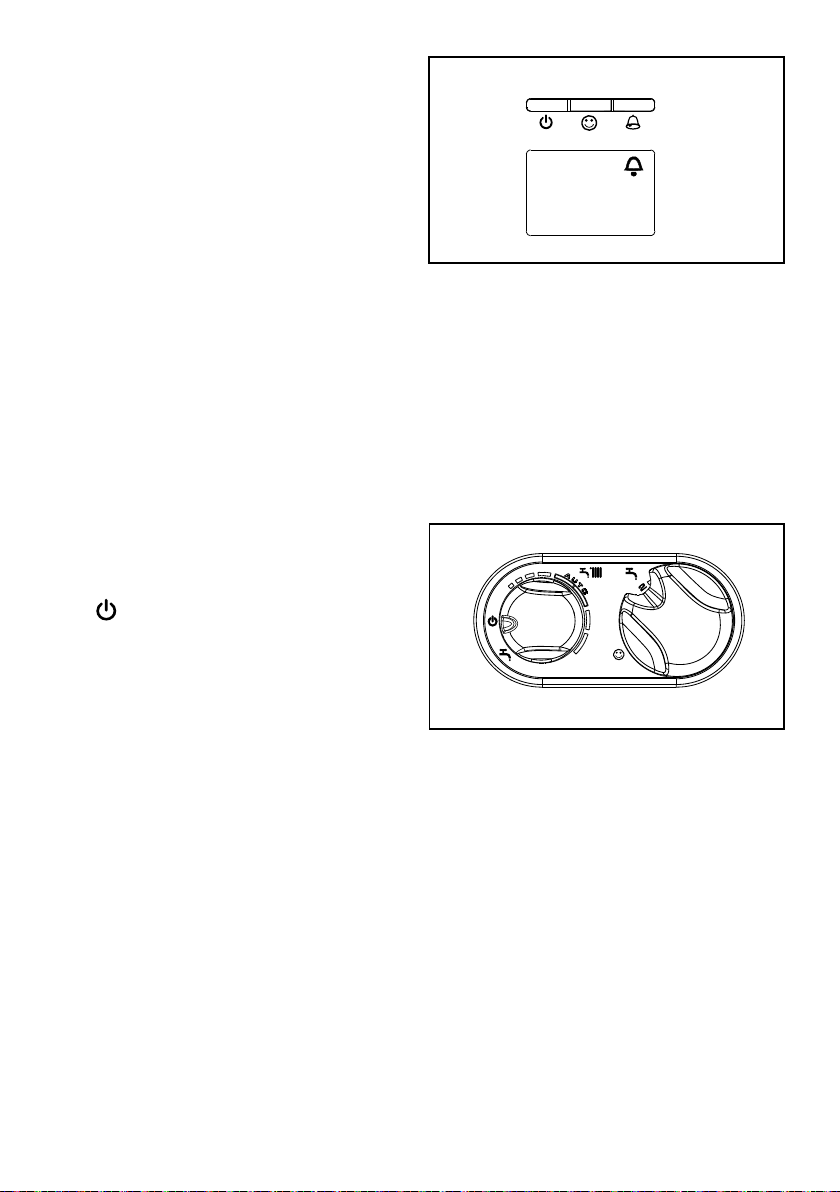

3.3 Fonction réarmement

Pour rétablir le fonctionnement de la
chaudière, placer le sélecteur de fonction

sur ” ” (fig. 3.13), attendre 5 à 6 secondes
puis le ramener sur sa position initiale.

L’indicateur lumineux rouge doit alors
s’éteindre.
Si la chaudière reprend son cycle de
fonctionnement normal, l’anomalie est due
à une situation fortuite.
Si les tentatives de réarmement restent
vaines, il est nécessaire de faire appel au
professionnel assurant le suivi de la
chaudière et de l’installation. S’abstenir de
toute intervention.

A 01

fig. 3.12

fig. 3.13

8

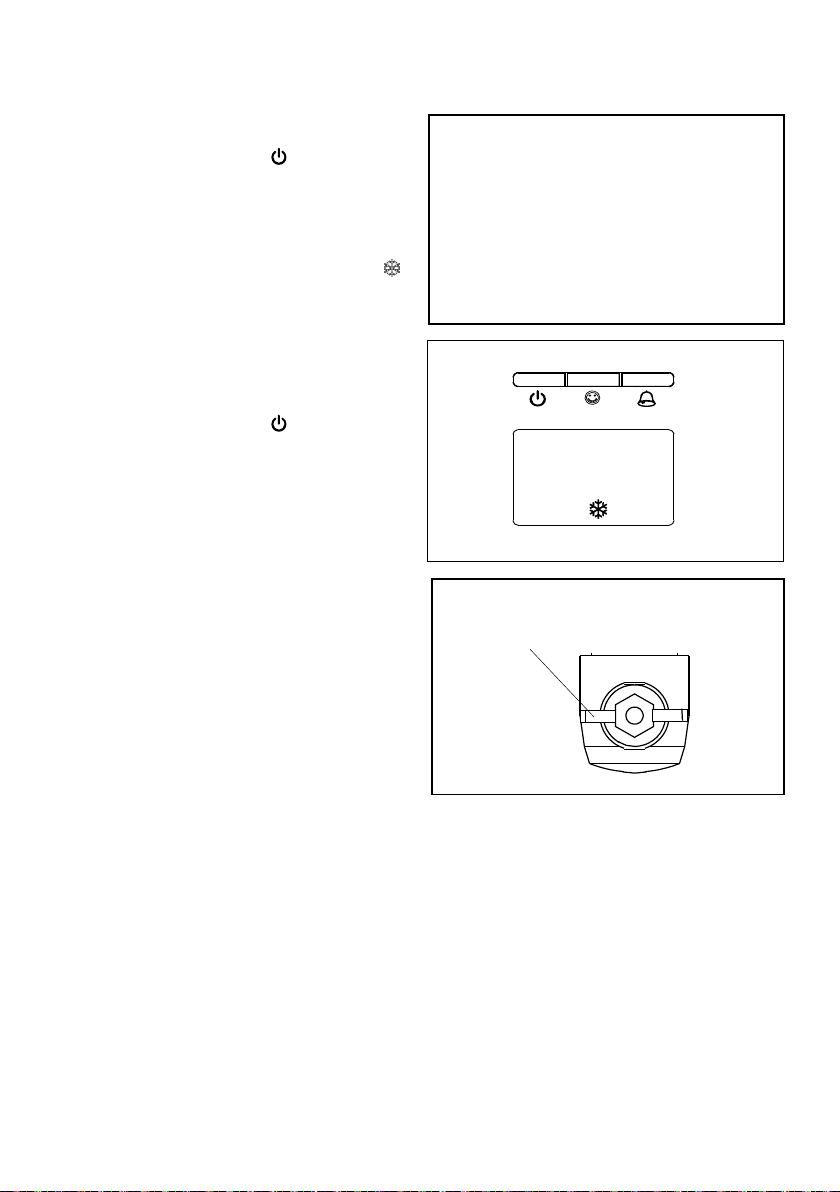

4 ARRET DE LA CHAUDIERE

Arrêt momentané

En cas de courtes absences, placer le

sélecteur de fonction sur “ ” pour éteindre
la chaudière (fig. 4.1).
La fonction hors gel chaudière reste active
sous réserve que l’alimentation électrique
soit présente.

Lors de ce cycle, l’afficheur indique “ ”
(fig. 4.2).
Un cycle de dégrippage du circulateur
s’effectue également toutes les 24 heures.

Arrêt prolongé

En cas d’absence prolongée, placer le

sélecteur de fonction sur “ ” pour éteindre
la chaudière (fig. 4.1).
Fermer l’interrupteur général de
l’installation.
Fermer le robinet gaz placé sous la
chaudière, en tournant la manette jaune
dans le sens horaire (fig. 4.3).
Dans ce cas les fonctions hors gel et
dégrippage sont désactivées.
S’il y a risque de gel, vidanger la chaudière
et l’installation ou consulter le professionnel
assurant le suivi de la chaudière et de
l’installation pour l’insertion d’un produit
antigel adapté.

Position de

fermeture

fig. 4.1

fig. 4.2

fig. 4.3

9

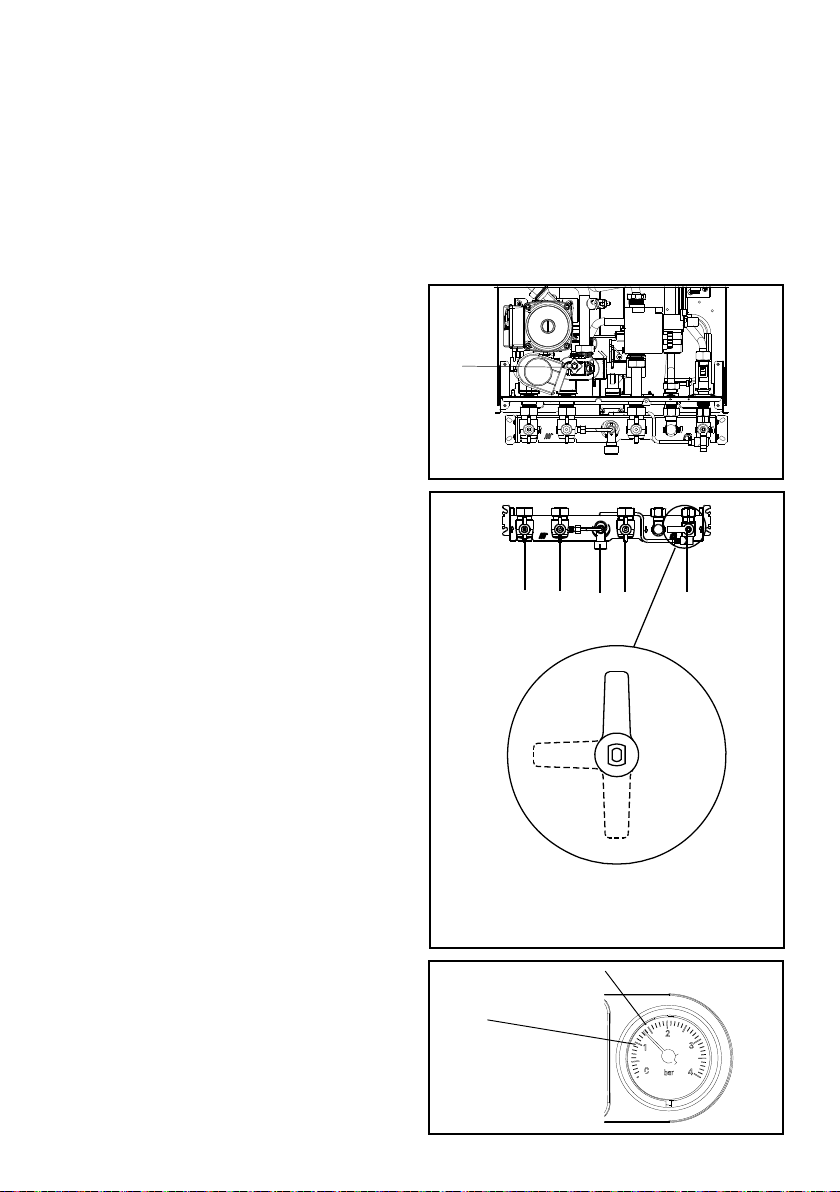

5 VIDANGE ET REMPLISSAGE DE LA CHAUDIERE

Pour accéder à la vidange chaudière, il est
nécessaire de retirer l’habillage de la
chaudière (2 vis dessous).

Vidange du circuit chauffage

- éteindre la chaudière

- ouvrir les purgeurs placés aux points les
plus hauts de l’installation

- dévisser le robinet de vidange de la
chaudière C (fig. 5.1)

pour évacuer l’eau

à l’extérieur de la chaudière.

Le modèle IDRA MICRO 5024 V ne
comporte pas de collecteur, il est
nécessaire de connecter le petit tube en
plastique (fourni dans l’enveloppe de
documentation de la chaudière) sur le
robinet pour évacuer l’eau à l’extérieur
de la chaudière.

- vidanger les points les plus bas de
l’installation.

Vidange du circuit sanitaire

Chaque fois qu’il y a risque de gel le circuit
sanitaire doit être vidangé en procédant
de la façon suivante:

- éteindre la chaudière

- fermer le robinet d’alimentation général
de l’eau

- laisser le robinet d’entrée d’eau froide
de la chaudière L (fig.5.2) en position
“ouvert” (manette vers le haut)

- ouvrir tous les robinets d’eau chaude et
froide

- vidanger aux points les plus bas de
l’installation sanitaire.

Remplissage de la chaudière

Cette opération doit être exécutée lorsque

l’appareil est froid et à l’arrêt.

- placer le robinet d’arrivée d’eau froide
(L) sur la position “remplissage” (fig. 5.2)

- fermer la vanne d’arrêt départ (N) (ma­nette à l’horizontale) et laisser la vanne
d’arrêt retour (M) ouverte (manette à la
verticale)

- ouvrir le robinet du disconnecteur (P) en
le tournant en sens inverse des aiguilles
d’une montre jusqu’à ce que la pression
indiquée par le manomètre atteigne 1 à
1,5 bar (fig.5.3)

- fermer le robinet du disconnecteur et
replacer la vanne d’arrêt départ et le

robinet d’arrivée d’eau froide en position
“ouvert”.
Dans le cas d’un remplissage chaudière
et installation complètement vides, il y
a lieu d’ouvrir au préalable un purgeur
en point haut de l’installation.

C

N

M

fermé

K Robinet gaz
L Robinet arrivée eau froide
M Vanne d’arrêt retour installation
N Vanne d’arrêt départ installation
P Robinet disconnecteur

Valeur de la pression
correcte

10

P

K

ouvert

remplissage

L

fig. 5.1

fig. 5.2

fig. 5.3

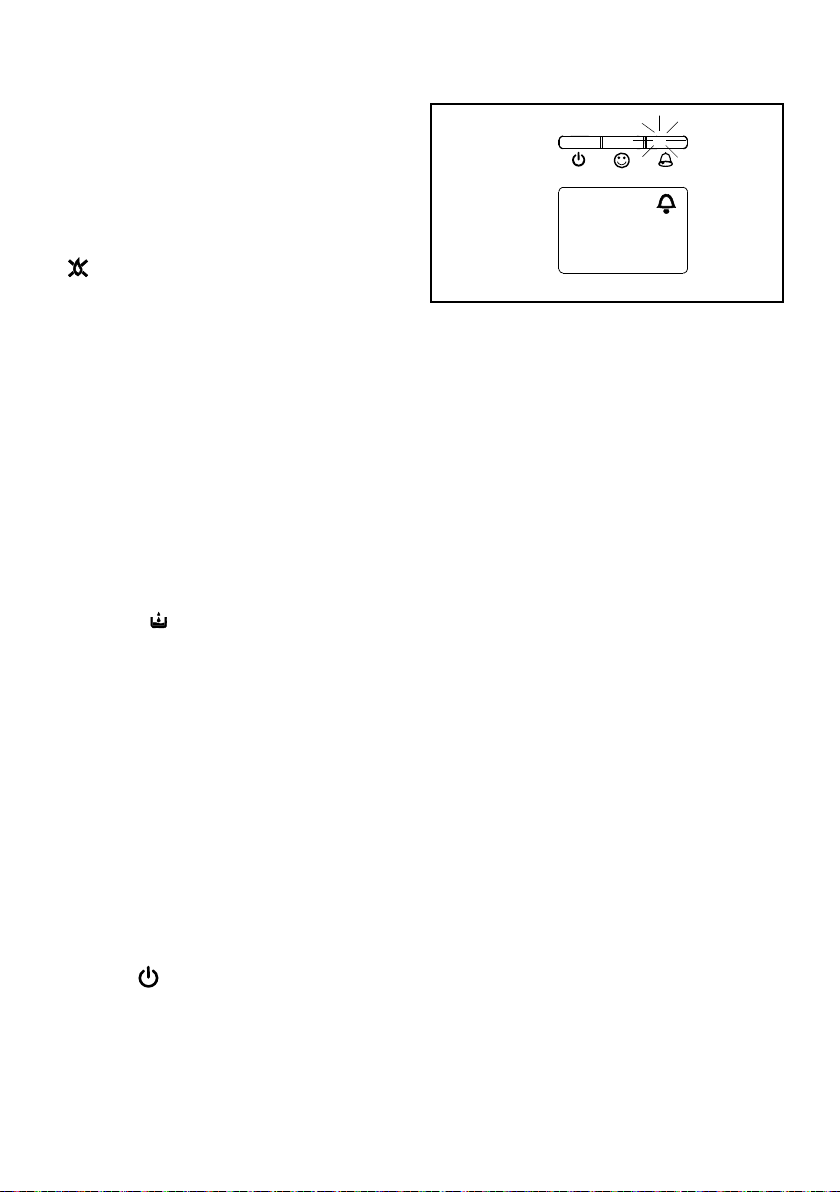

6 ANOMALIES DE FONCTIONNEMENT

Lors d’une anomalie de fonctionnement,
l’indicateur lumineux rouge est allumé et
un code anomalie apparaît sur l’afficheur
(fig.6.1).

Liste des anomalies
A 01 = absence de flamme. Le symbole

“ “ est affiché.
Apparaît lors d’un fonctionnement
incorrect pendant la phase d’allumage ou
de fonctionnement du brûleur.

A 02 = intervention du thermostat limite.
L’indicateur rouge clignote.
Apparaît lorsque la température de l’eau
de chauffage dépasse 90°C.

A 03 = intervention du pressostat fumées
(sur les modèles ventouse) ou intervention
du thermostat fumées ou VMC (modèles
cheminée et VMC).
Apparaît en cas d’anomalie dans
l’évacuation des produits de combustion.

A 04 = intervention du pressostat eau. Le
symbole “
Apparaît en cas de pression d’eau
insuffisante dans la chaudière.

A 06 = sonde sanitaire interrompue ou en
court circuit. Les indicateurs vert et rouge
clignotent.

A 07 = sonde chauffage interrompue ou en
court circuit.

Remise en fonctionnement après une
anomalie

Dès apparition d’une anomalie, attendre
au moins 10 secondes avant de réarmer
l’appareil.
Placer le sélecteur de fonction sur la

position “
le ramener à sa position initiale

Si les tentatives de réarmement restent
vaines, il est nécessaire de faire appel au
professionnel assurant le suivi de la
chaudière et de l’installation.
S’abstenir de toute intervention.

“.est affiché.

”, attendre 5 à 6 secondes puis

Anomalie A 04:

Ajouter de l’eau dans l’installation de
chauffage jusqu’à ce que la pression atteigne
1 à 1,5 bars (voir § 5 Remplissage de la
chaudière)
Si cette opération se répète, il est
nécessaire de faire appel au professionnel
assurant le suivi de la chaudière et de
l’installation pour vérifier l’étanchéité glo­bale.
Un appoint d’eau fréquent (2 à 3 fois par
mois) est préjudiciable au bon
fonctionnement de l’appareil.

Anomalie A 06:

Cette déficience ne met pas la chaudière
en sécurité. Elle poursuivra son cycle de
fonctionnement normal en mode chauffage,
par contre la stabilité de la température de
l’eau sanitaire ne sera pas garantie. Réarmer
la chaudière. Si l’anomalie se répète de
nouveau, il est nécessaire de faire appel au
professionnel assurant le suivi de la
chaudière et de l’installation.

IDRA MICRO 5024 VMC

Dans le cas d’une installation sur VMC, la
mise en arrêt de l’appareil peut être
provoquée par le dispositif de sécurité
collective si existant. Demander
l’intervention du professionnel assurant le
suivi de la chaudière et de l’installation.

A 01

fig. 6.1

11

7 ENTRETIEN

Pour que la chaudière garde son bon
rendement, il faut la nettoyer et contrôler
1 à 2 fois par an selon les conditions
d’utilisation.
Le conduit ventouse (ou la cheminée) doit
être vérifié et nettoyé régulièrement par
un spécialiste (1 fois par an).
Il est également nécessaire de faire
procéder à l’entretien et vérification de la
bouche d’extraction dans le cas de la
chaudière IDRA MICRO 5024 VMC.
Ces opérations doivent être effectuées par
un professionnel qualifié qui contrôlera
aussi les dispositifs de sécurité de la
chaudière et de l’installation.
Nous rappelons qu’il est vivement conseillé
de souscrire un contrat d’entretien dés la
mise en route de l’appareil.
Toutes les parties de l’habillage peuvent
être nettoyées avec un chiffon doux sec
ou légèrement humide.
Ne pas utiliser de nettoyants abrasifs.

12

8 CONDITIONS DE GARANTIE

Garantie Contractuelle

Les dispositions du présent certificat de
garantie ne sont pas exclusives du bénéfice
au profit de l’acheteur du matériel,
concernant la garantie légale ayant trait à
des défauts ou vices cachés, qui
s’appliquent, en tout état de cause, dans
les conditions des articles 1641 et suivant
du code civil.
Nos appareils sont garantis deux ans contre
tout défaut ou vice de matière et de
fabrication. Cette garantie porte sur le
remplacement, des pièces reconnues
défectueuses d’origine par notre service
“Contrôle-Garantie”, les port et main
d’oeuvre n’étant pas à notre charge.

Validité de la garantie

La validité de la garantie est conditionnée:

- à l’installation et à la mise au point de
l’appareil par un installateur professionnel

- à l’utilisation et l’entretien réalisés
conformément aux instructions précisées
dans nos notices

- à la maintenance de l’appareil par un
professionnel agréé dès la première
année d’utilisation suivant son installation.

La garantie de l’appareil serait exclue en
cas d’utilisation de l’appareil avec un
combustible non recommandé et dont
l’alimentation ne serait pas conforme aux
prescriptions techniques (pression trop
élevée, etc...).
La garantie de la chaudière serait exclue
en cas d’implantation de l’appareil en
ambiance chlorée (salon de coiffure,
laverie, etc...).
La garantie du préparateur sanitaire serait
exclue en cas d’utilisation avec une eau à
forte teneur en calcaire (dureté supérieure
à 20°F) ou acide (PH inférieur à 7).
Aucune indemnité ne peut nous être
demandée à titre de dommages et intérêts
pour quelque cause que ce soit.

Dans un souci constant d’amélioration de
nos matériels, toute modification jugée utile
par nos services techniques et
commerciaux, peut intervenir sans aucun
préavis.
Les spécifications, dimensions et
renseignements portés sur nos documents,
ne sont qu’indicatifs et n’engagent
nullement notre Société.

Exclusion de la Garantie

Ne sont pas couverts par la garantie:

- les indicateurs lumineux, les fusibles

- les détériorations de pièces provenant
d’éléments extérieurs à l’appareil
(refoulement de cheminée ou de
ventouse, humidité, dépression non con­forme, court circuit électrique, chocs
thermiques, effet d’orage, etc...)

- les dégradations des composants
électriques résultant de branchement sur
secteur dont la tension mesurée à
l’entrée de l’appareil serait inférieure ou
supérieure de 10% de la tension nomi­nale de 230V

- tous les composants hydrauliques
détériorés par des appoints d’eau du
circuit de chauffe abusifs (ex: 2 à 3 fois
par mois).

13

✍✍

✍

✍✍

14

15

Cachet du professionnel:

Date de la mise en service:

Cod. 20016022 - 12/11 - Ed. 3

Cet appareil est identifié par ce symbole. Il signifie que tous les produits
électriques et électroniques doivent être impérativement séparés des
déchets ménagers.

Un circuit spécifique de récupération pour ce type de produits est mis en
place dans les pays de l’Union Européenne (en fonction des règlements
nationaux de chaque état membre).

N’essayez pas de démonter ce produit vous-même. Cela peut avoir des
effets nocifs sur votre santé et sur l’environnement.

Pour son recyclage, cet appareil doit être pris en charge par un service
spécialisé et ne doit être en aucun cas jeté avec les ordures ménagères,
avec les encombrants ou dans une décharge.

Veuillez contacter votre installateur ou le représentant local pour plus
d’informations.

RC Dunkerque - Siren 440 555 886

Matèriel sujet à modifications sans préavis - Document non contractuel
