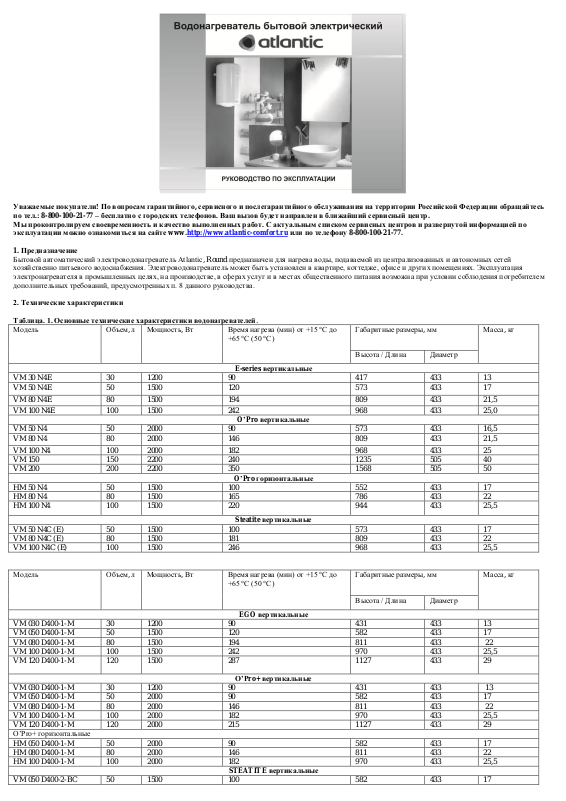

Модель

Объем, л

Мощность, Вт

Время нагрева (мин) от +15 °С до
+65 °С (50 °С)

Габаритные размеры, мм

Масса, кг

Высота / Длина

Диаметр

E-series вертикальные

VM 30 N4E

30

1200

90

417

433

13

VM 50 N4E

50

1500

120

573

433

17

VM 80 N4E

80

1500

194

809

433

21,5

VM 100 N4E

100

1500

242

968

433

25,0

O’Pro вертикальные

VM 50 N4

50

2000

90

573

433

16,5

VM 80 N4

80

2000

146

809

433

21,5

VM 100 N4

100

2000

182

968

433

25

VM 150

150

2200

240

1235

505

40

VM 200

200

2200

350

1568

505

50

O’Pro горизонтальные

HM 50 N4

50

1500

100

552

433

17

HM 80 N4

80

1500

165

786

433

22

HM 100 N4

100

1500

220

944

433

25,5

Steatite вертикальные

VM 50 N4C (E)

50

1500

100

573

433

17

VM 80 N4C (E)

80

1500

181

809

433

22

VM 100 N4C (E)

100

1500

246

968

433

25,5

Модель

Объем, л

Мощность, Вт

Время нагрева (мин) от +15 °С до
+65 °С (50 °С)

Габаритные размеры, мм

Масса, кг

Высота / Длина

Диаметр

EGO вертикальные

VM 030 D400-1-M

30

1200

90

431

433

13

VM 050 D400-1-M

50

1500

120

582

433

17

VM 080 D400-1-M

80

1500

194

811

433

22

VM 100 D400-1-M

100

1500

242

970

433

25,5

VM 120 D400-1-M

120 1500

287

1127

433

29

O’Pro+ вертикальные

VM 030 D400-1-M

30

1200

90

431

433

13

VM 050 D400-1-M

50

2000

90

582

433

17

VM 080 D400-1-M

80

2000

146

811

433

22

VM 100 D400-1-M

100

2000

182

970

433

25,5

VM 120 D400-1-M

120

2000

215

1127

433

29

O’Pro+ горизонтальные

HM 050 D400-1-M

50

2000

90

582

433

17

HM 080 D400-1-M

80

2000

146

811

433

22

HM 100 D400-1-M

100

2000

182

970

433

25,5

STEATITE вертикальные

VM 050 D400-2-BC

50

1500

100

582

433

17

Уважаемые покупатели! По вопросам гарантийного, сервисного и послегарантийного обслуживания на территории Российской Федерации обращайтесь
по тел.: [phone] – бесплатно с городских телефонов. Ваш вызов будет направлен в ближайший сервисный центр.
Мы проконтролируем своевременность и качество выполненных работ. С актуальным списком сервисных центров и развернутой информацией по
эксплуатации можно ознакомиться на сайте www.http://www.atlantic-comfort.ru или по телефону 8-800-100-21-77.

1. Предназначение

Бытовой автоматический электроводонагреватель Atlantic, Round предназначен для нагрева воды, подаваемой из централизованных и автономных сетей
хозяйственно питьевого водоснабжения. Электроводонагреватель может быть установлен в квартире, коттедже, офисе и других помещениях. Эксплуатация
электронагревателя в промышленных целях, на производстве, в сферах услуг и в местах общественного питания возможна при условии соблюдения потребителем
дополнительных требований, предусмотренных п. 8 данного руководства.

2. Технические характеристики

Таблица. 1. Основные технические характеристики водонагревателей.

VM 080 D400-2-ВС

80

1500

165

811

433

22

VM 100 D400-2-ВС

100

1500

220

970

433

25,5

Steatite универсальные (вертикальные / горизонтальные)

VM 30 N3 CM(E)

30

1500

вертикальные: 75; горизонтальные:

55

579

380

14,5

VM 50 N3 CM(E)

50

2100

вертикальные: 82; горизонтальные:

65

792

380

18,5

VM 80 N3 CM(E)

80

2100

вертикальные: 132;
горизонтальные: 106

1142

380

24,5

O’Pro Slim вертикальные

PC 10 RB

10

1600

24

456

255

7,5

PC 10 SB

10

2000

19

456

255

7,5

PC 15 R

15

2000

26

496

287

9,5

PC 15 S

15

2000

26

496

287

9,5

PC 30

30

2000

57

623

338

12

PC 50

50

2000

96

918

338

17

PC 75

75

2000

127

1190

338

22,5

O’Pro square

VM 15 S3S*

15

2000

24

403

342

9

Модель

Объем, л

Мощность, Вт

Время нагрева (мин) от +15 °С до
+65 °С (50 °С)
Габаритные размеры, мм

Масса, кг

Высота / Длина

Диаметр

Steatite square вертикальные

VM 30 S3C

30

1500

68

624

342

13

VM 50 S3C

50

2100

92

950

342

18

Steatite square универсальные (вертикальные / горизонтальные)

VM 75 S4CM

75

2400/1200

вертикальные: 104/207

706

490

27

VM 100 S4CM

100

2400/1200

вертикальные: 154/306

875

490

30

VM 150 S4CM

150

2400/1200

вертикальные: 224/470

1198

490

40

Модель

Объем, л

Масса, кг

Диаметр

Высота

Мощность

Время нагрева (мин) от +15 °С до +65 °С (50 °С)

VMR 50

50

15,5

433

583

1500

104

VMR 80

80

18

433

821

1500

179

VMR 100

100

21,5

433

981

1500

232

* Водонагреватель с медным ТЭНом Модели O'Pro 10SB, 15S предназначены для установки под мойкой или раковиной патрубками вверх. Модели N3 CME и S4CM

устанавливают в вертикальном и горизонтальном положении.

Round

При температуре воды в водопроводе ниже +15 °С время нагрева до заданной температуры увеличивается.
Максимальная температура нагрева воды +65 °С (± 5 °С).

3. Условия эксплуатации

1. На входе ЭВН давление холодной воды должно быть 1-6 бар (при давлении более 4 бар необходимо установить редуктор давления!).

2. Напряжение электропитания – 230 В ± 10%.

3. Вода, которая подается в ЭВН, не должна иметь механических примесей и взвесей, так как это приводит к выходу из строя предохранительного клапана.

4. ЭВН рассчитан на эксплуатацию в помещениях с такими климатическими условиями:

– температура окружающей среды +10 °С – +40 °С;
– относительная влажность не более 80%.

Рис.1. ЭВН Atlantic в разрезе и его составные части

1. Внутренний бак с эмалевым покрытием 2. Трубка ТЭНа / фланца для датчика температуры 3. Магниевый анод 4. Нагревательный элемент

5. Шар пенополиуретана

– атмосферное давление от 78 до 106 кПа.

5. Наличие магниевого анода внутри рабочего бака ЭВН, установленного в предусмотренном производителем месте.

4. Комплектация поставки:

– ЭВН – 1 шт.; – предохранительный клапан – 1 шт.; – диэлектрическая муфта – 1 шт. (кроме моделей Е-series, EGO); – руководство по эксплуатации – 1 шт.;
– упаковка – 1 шт.

5. Строение и принцип действия

ЭВН состоит из двух стальных баков (рис. 1): внутреннего (рабочего) и внешнего. Между ними находится теплоизоляционный слой из пенополиуретана, который
придает ЭВН свойства термоса. Для защиты от коррозии внутренняя поверхность рабочего бака покрыта стекло-эмалью. Электрический блок моделей состоит из
ТЭНа (медного трубчатого нагревательного элемента в моделях E-series, O'Pro, EGO и O'Pro + или керамического – модель Steatite), терморегулятора (штыревого
типа в моделях E-series, O'Pro, EGO и O'Pro + или капиллярного – модель Steatite и O'Pro Square), переключатель мощности (полная мощность – кнопку нажать,
половина – кнопку отжать), на моделях Steatite square универсальный и магниевый анод.
Терморегулятор задает температуру нагрева воды, автоматически включая и выключая ТЭН. Терморегулятор состоит из чувствительного элемента и блока
автоматики, который регулирует температуру нагрева воды, автоматически поддерживает заданную температуру и защищает от закипания.
Температура нагрева воды задается вручную поворотом регулятора. Увеличение температуры нагрева – поворотом регулятора против часовой стрелки, уменьшение

температуры – по часовой стрелке (на моделях Steatite – наоборот).
Индикатор нагрева показывает условный уровень температуры воды в середине рабочего бака (кроме модели Slim). Градуировка индикатора для условного и
точного измерения температуры воды в баке не предназначена.
Магниевый анод (рис.1) обеспечивает дополнительную защиту внутреннего бака от коррозии, а также в значительной степени предотвращает возникновение
накипи на ТЭНе. Взаимодействие катионов магния с солями, растворенные в воде, приводит к образованию рыхлой накипи, которая оседает на дно и легко
устраняется при чистке бака.
Предохранительный клапан (рис. 2) конструктивно объединяет в себе обратный и стравливающий клапан. Обратный клапан исключает вытекания воды из бака в
стояк при отсутствии холодной воды в водопроводе. При нагревании происходит расширение воды, что приводит к увеличению давления в баке. При превышении
давления воды в рабочем баке более 8 бар, возможен, или сброс небольшого количества воды, через сливное отверстие стравливающего клапана, или стравливания
избыточного давления через обратный клапан в стояк холодного водоснабжения. Это является нормальным режимом работы предохранительного клапана. В
процессе эксплуатации ЭВН возможно срабатывание тепловой защиты регулятора, которая срабатывает в результате перепадов напряжения в электросети или
перегрева ТЭНа, вызванного значительным образованием накипи на нем. Срабатывание тепловой защиты не считается неисправностью и не подлежит устранению
по гарантии.
Возобновление работы ЭВН осуществляется потребителем самостоятельно, для чего необходимо:
– отключить ЭВН от электросети;
– выкрутить крепежный шуруп защитной крышки;
– снять защитную крышку;
– нажать на кнопку тепловой защиты, которая расположена в корпусе терморегулятора (рис. 3, поз.2)
После возобновления работы терморегулятора установите на место защитную крышку и включите ЭВН.
Постоянное включение кнопки тепловой защиты может привести к выходу из строя терморегулятора.

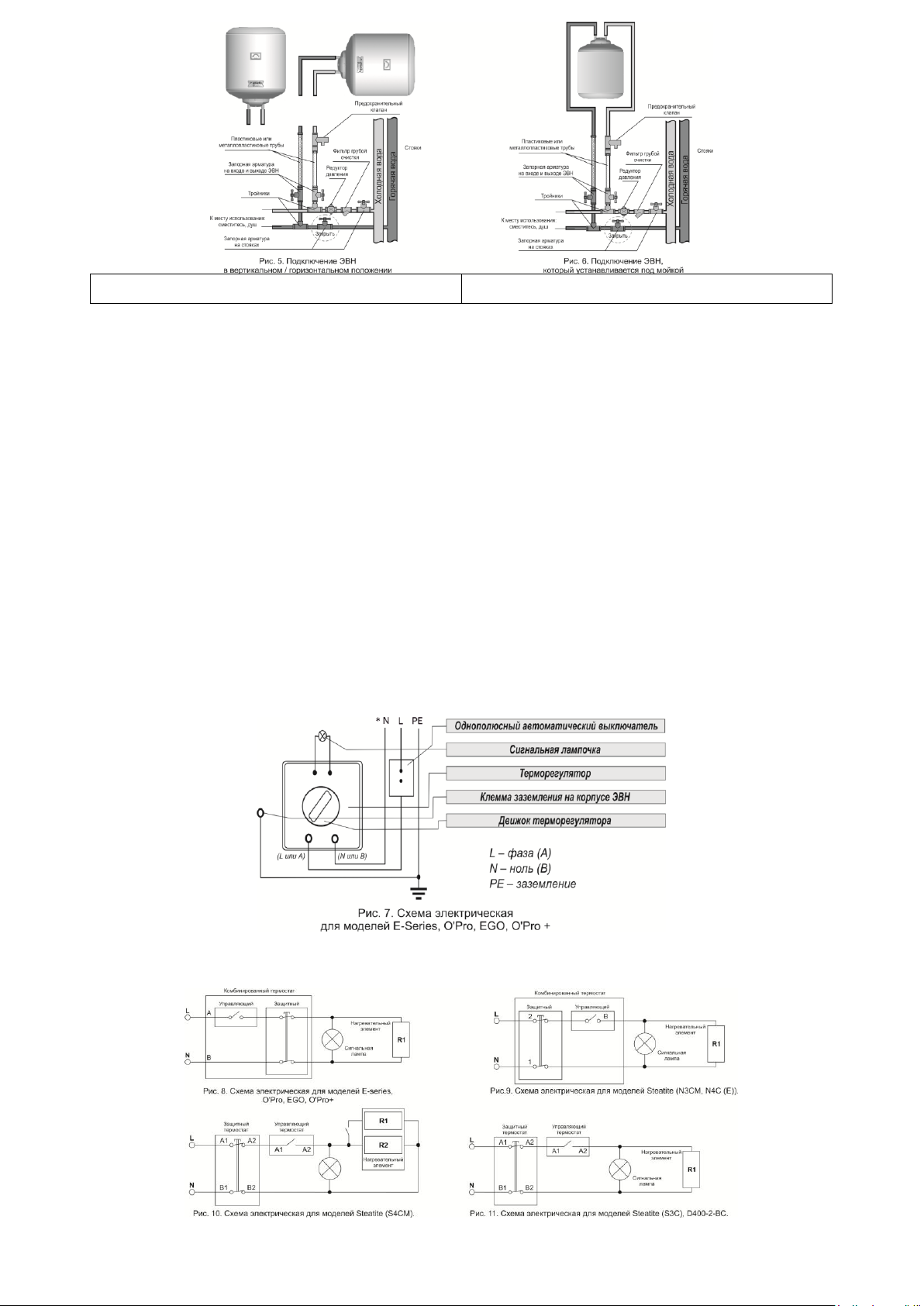

Рис.2 Внешний вид предохранительного клапана

6. Крепление, подключение, запуск

Внимание! Для предотвращения несчастных случаев все работы по установке, подключению, ремонту и обслуживанию ЭВН должны выполнять только
квалифицированные специалисты.

Рис. 3. Внешний вид терморегулятора
а) Модель O'Pro (N4, D 400-1-M, HM, PC) б) Модель E-series (N4E), EGO (D400-1-M), Round в) Модель Steatite (N3 CME, N4C (E))
г) Модель O'Pro (S3S), Steatite (S3C, S4CM, D400-2-BC) д) Модель O'Pro (S3S), Steatite (S3C, S4CM, D400-2-BC)

1– регулятор температуры, 2 – кнопка тепловой защиты, 3 – гнезда подключения сигнальной лампы, 4 – клеммы подключения к электроэнергии

6.1. Крепление к стене

ЭВН крепится на капитальную стену или другую конструкцию, которая способна выдержать вес ЭВН с водой. Для крепления необходимо использовать шурупы с
костылеподобной головкой. Крепежные шурупы должны обеспечить надежное крепление ЭВН к стене таким образом, чтобы крепежный кронштейн ЭВН плотно
прилегал к вертикальной поверхности. Размеры шурупов: диаметр 8-10 мм, длина 80-100 мм. Для моделей O'Pro (PC, S3S) используйте шурупы диаметром 6 мм,
длиной 60-80 мм.

Рис. 4. Крепление ЭВН к стене

Расстояние от крышки блока автоматики до пола или другой горизонтальной поверхности (при горизонтальном монтаже – к вертикальной поверхности)
должно быть не менее 450 мм и не выше 2,0 м, чтобы обеспечить доступ к блоку автоматики ЭВН. Это необходимое условие бесплатного гарантийного
обслуживания ЭВН. Работы по демонтажу и монтажу ТЭНа и терморегулятора в случае уменьшения или увеличения указанных размеров оплачиваются
отдельно.

6.2. Подключение к системе водоснабжения:

Подключение ЭВН к трубопроводам холодного и горячего водоснабжения необходимо выполнять пластиковыми или металлопластиковыми трубами.
Запрещено подключать ЭВН на гибкие шланги в связи с тем, что они разрушаются от перепадов температуры, недолговечны и могут выйти из строя (начать течь,
лопнуть). Присоединяемые к ЭВН трубы и соединения должны выдерживать давление не менее 8 бар и температуру не ниже 100 °С.
Соединение с патрубками должно быть герметичным. Для герметизации используйте лен, паклю или ленту ФУМ. Подключение (рис. 5, 6):
– установите запорную арматуру на входе и выходе ЭВН;
