Приложение

ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ

ХМ-5008-ХХХ ХМ-5009-ХХХ ХМ-5010-ХХХ ХМ-5011-ХХХ

ХМ-5012-ХХХ ХМ-5013-ХХХ ХМ-5014-ХХХ ХМ-5015-ХХХ

Рисунок 1 — Холодильник и комплектующие изделия

ерш

лопатка

форма для льдаупор задний

ограничитель (большой)

корзина (нижняя)

корзина

сосуд (для овощей или фруктов)

полка-стекло (нижняя)

полка-стекло

полка (для бутылок)*

емкость с крышкой

ограничитель (малый)

вкладыш для яиц

барьер-полка

барьер

«а»

«б»

I — морозильная камера (МК): «а» — зона замораживания и хранения; «б» — зона хранения; II — камера для хранения свежих продуктов (ХК)

*Входит в комплект поставки некоторых моделей холодильников.

1 О ПИ СА Н ИЕ ХО Л ОД ИЛ ЬН ИК А

1.1 Холодильник в соответствии с рисунком 1 предназначен

для замораживания и длительного хранения замороженных продуктов, приготовления пищевого льда в МК; для охлаждения и кратковременного хранения пищевых продуктов, напитков, овощей и фруктов в ХК.

1.2 Холодильник с одним компрессором имеет клапан в холо-

дильном агрегате, что позволяет отключать ХК при работе МК.

1.3 В холодильнике предусмотрен режим “Замораживание”

в МК и звуковая сигнализация (при открытой более 60 секунд двери ХК).

1.4 Эксплуатировать холодильник необходимо при темпе-

ратуре окружающей среды от плюс 10 0С до плюс 38 0С.

1.5 Общее пространство, необходимое для эксплуатации

холодильника, определяется габаритными размерами, указанными на рисунке 2 в миллиметрах. Для беспрепятственного извлечения комплектующих из холодильника необходимо открывать двери камер на угол не менее 90

2 У ПРА ВЛ ЕН ИЕ РА БОТ ОЙ ХО Л ОД ИЛ ЬН ИК А

2.1 ОРГАНЫ УПРАВЛЕНИЯ

2.1.1 Органы управления, представленные на рисунках 3, 4,

расположены над ХК.

дверь МК

1195

Рисунок 2 — Холодильник (вид сверху)

корзина

упор задний

615

Органами управления являются:

— ролики регулировки температуры в ХК и в МК

(далее

— ролик). Ролики в соответствии с рисунками 3, 4 поворачива-

ются по часовой стрелке и против нее и имеют цифровые деления. Деление “1” соответствует наиболее высокой температуре (наименьшее охлаждение) в камере, деление “7” — наиболее низкой (наибольшее охлаждение). Деление ролика следует установить под указателем при регулировке температуры.

— выключатель предназначен для включения/выключения

режима “Замораживание” в МК. Выключатель имеет две метки: “I”— включение, “0”— выключение.

2.1.2 Холодильник имеет световые индикаторы в соот-

ветствии с рисунком 3:

— включения ХК и МК (зеленого цвета). Горят постоянно,

когда включены камеры. Гаснут при выключении камер, а также при перерывах в подаче электрической энергии.

— режима “Замораживание” (желтого цвета). Горит при

включении режима “Замораживание”. Гаснет при выключении режима, а также при выключении холодильника;

— повышенной температуры в МК (красного цвета). Го-

рит, если температура в МК повысилась (например, при первом включении или включении после уборки, при загрузке большого количества свежих продуктов). Кратковременное включение индикатора (например, при длительном открытии двери МК) не является признаком неисправности холодильника: при пони-

РБ01

020 003

1003

003

Сертификаты соответствия изделий выданы БЕЛЛИС (ул. Красная, 7, 220029, г. Минск):

№ ТС BY/112 03.03. 020 00052, срок действия с 20.05.2011 г. по 19.05.2016 г.

RUS

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не являетсяИнформация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

жении температуры в МК индикатор автоматически гаснет. При длительном включении индикатора следует проверить качество хранящихся продуктов и вызвать механика сервисной службы.

3 Э КС ПЛ УАТА ЦИ Я ХОЛ ОД ИЛ ЬН ИК А

3.1 ПЕРВОЕ ВКЛЮЧЕНИЕ

3.1.1 Подключить холодильник к электрической сети: вставить

вилку шнура питания в розетку.

Открыть дверь ХК и установить ролики на деление “2“, выключатель — на метку “0”. Закрыть дверь ХК. В дальнейшем для выбора оптимальной для хранения продуктов температуры в камере необходимо произвести регулировку температуры в соответствии с 3.2.

После включения на маске холодильника загораются световые индикаторы включения камер и индикатор повышенной температуры в МК в соответствии с рисунком 3. При понижении температуры в МК индикатор повышенной температуры гаснет автоматически.

3.2 РЕГУЛИРОВКА ТЕМПЕРАТУРЫ

3.2.1 Регулировка температуры производится с помощью

роликов в соответствии с рисунком 4. После регулировки температура в холодильнике поддерживается автоматически.

3.3 ВКЛЮЧЕНИЕ РЕЖИМА “ЗАМОРАЖИВАНИЕ“

3.3.1Включение режима “Замораживание” в МК произво-

дится при нажатии выключателя на метку “I” — загорается индикатор режима, при нажатии на метку “0” режим выключается и индикатор гаснет.

Перед включением режима “Замораживание” ролик регулировки температуры в ХК следует установить на деление “2” или “3” под указателем в соответствии с рисунком 4 (для предупреждения возможного понижения температуры в камере ниже 0

С). Через 24 часа после загрузки продуктов выключить режим “Замораживание”, а ролик регулировки температуры в ХК установить на деление, выбранное до включения режима.

3.4 ЗВУКОВАЯ СИГНАЛИЗАЦИЯ

3.4.1 В холодильнике включается звуковой сигнал при от-

крытой более 60 секунд двери ХК. После закрывания двери сигнал отключается.

ВНИМАНИЕ! Звуковой сигнал не включается при от-

крытой двери ХК, если камера выключена.

Дополнительный кратковременный звуковой сигнал будет слышен каждый раз в момент открывания двери ХК при работе МК в режиме “Замораживание”.

3.5 СИСТЕМА АВТОМАТИЧЕСКОГО ОТТАИВАНИЯ ХК

3.5.1 В ХК используется автоматическая система оттаивания.

Иней, появляющийся на задней стенке ХК, тает в цикле оттаивания при отключении компрессора и превращается в капли воды. Капли талой воды стекают в лоток, через отверстие в нем по трубке попадают в сосуд на компрессоре в соответствии с рисунком 5 и испаряются. В отверстие лотка установлен ерш для предотвращения засорения системы слива.

В некоторых случаях иней может остаться на задней стенке ХК после включения компрессора, что не является неисправностью. Иней растает в последующих циклах оттаивания, предусмотренных в работе холодильника.

3.5.2 Необходимо регулярно (не реже 1 раза в 3 месяца)

следить за чистотой лотка и проверять отсутствие воды в лотке.

Наличие воды в лотке указывает на засорение системы слива. Для устранения засорения следует прочистить ершом отверстие в лотке, чтобы вода без препятствий стекала в сосуд, вымыть ерш и установить в соответствии с рисунком 5.

ЗАПРЕЩАЕТСЯ эксплуатировать холодильник с засоренной системой слива. Вода, появившаяся на дне ХК или попавшая в место прилегания поперечины к шкафу внутреннему ХК в соответствии с рисунком 5, может вызвать коррозию наружного шкафа холодильника и элементов холодильного агрегата, нарушить теплоизоляцию, привести к образованию трещин шкафа внутреннего и выходу из строя шкафа холодильника.

3.6 РАЗМОРАЖИВАНИЕ И УБОРКА МК

3.6.1 При размораживании МК следует:

— удалять талую воду, установив в соответствии с рисунком 6 лопатку и любую емкость объемом не менее 2 л;

— собирать талую воду, если она вытекает из камеры вне лопатки, легковпитывающим влагу материалом;

— вымыть камеру и вытереть насухо.

ЗАПРЕЩАЕТСЯ размораживать МК без использования лопатки. Талая вода, вытекающая из МК вне лопатки, попадая в место прилегания планки передней к шкафу внутреннему МК в соответствии с рисунком 5, может вызвать коррозию наружного шкафа холодильника и элементов холодильного агрегата, нарушить теплоизоляцию, привести к образованию трещин шкафа внутреннего и выходу из строя шкафа холодильника.

3.7 ВЫКЛЮЧЕНИЕ ХК

3.7.1 Выключение ХК производится поворотом ролика ре-

гулировки температуры в ХК против часовой стрелки до щелчка (под указателем должна быть отметка “•” ролика) — индикатор

включения камеры гаснет.

3.8 ОТКЛЮЧЕНИЕ ХОЛОДИЛЬНИКА

3.8.1 Для отключения холодильника

следует вынуть вилку шнура питания из розетки.

Рисунок 5 — Схема слива талой воды из ХК

маска

щиток декоративный

ерш

лоток

трубка

сосуд

конденсатор

компрессор

опора

шкаф внутренний ХК

поперечина

шкаф внутренний МК

планка передняя

Рисунок 6 — Сбор талой воды из МК

емкость

лопатка

ролик регулировки температуры в МК

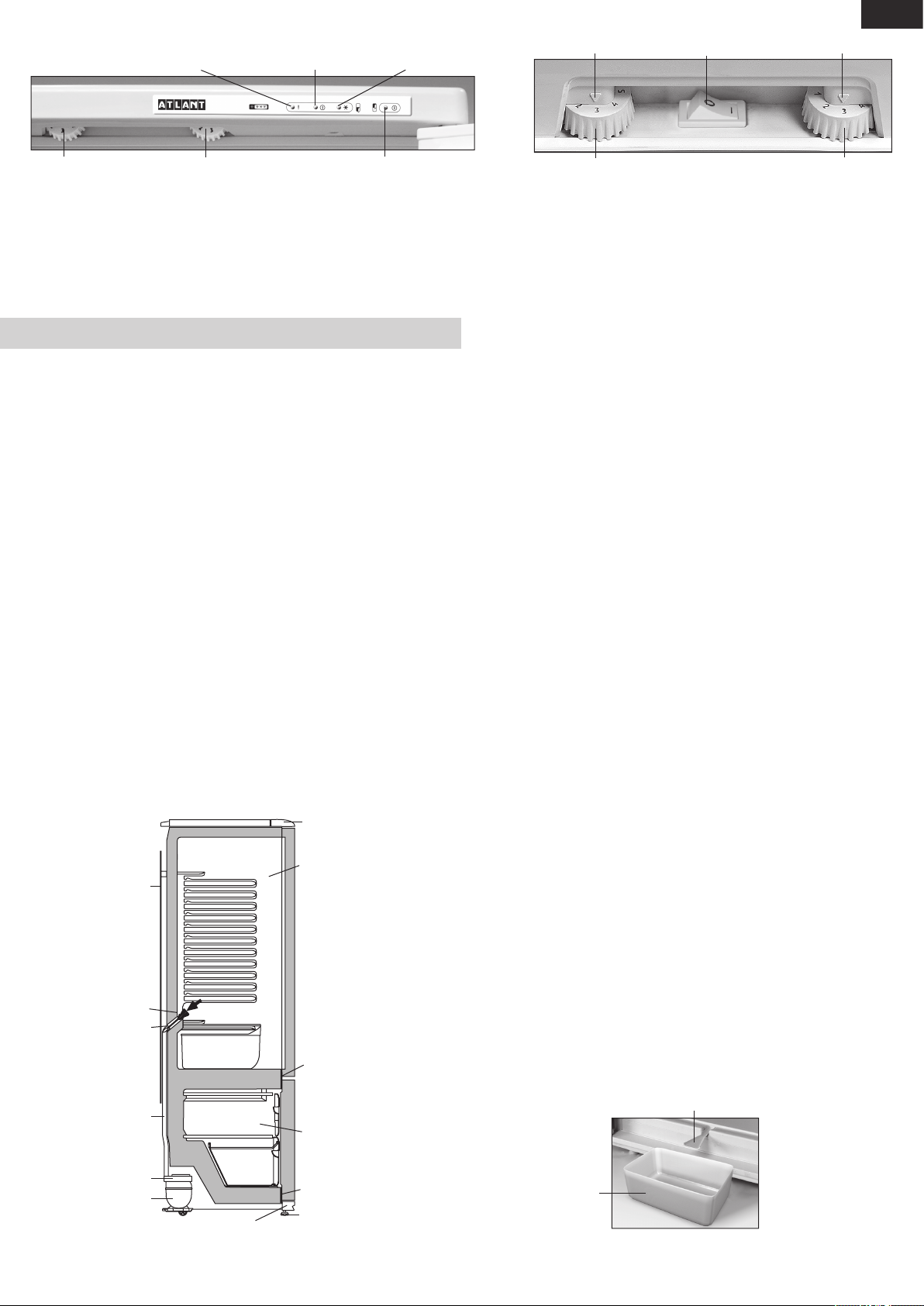

Рисунок 3 — Вид маски холодильника

индикатор “Замораживание”

индикатор повышенной температуры в МК

ролик регулировки температуры в ХК

индикатор включения МК

индикатор включения ХК

указательвыключатель

Рисунок 4 — Регулировка температуры

указатель

ролик регулировки температуры в МК

ролик регулировки температуры в ХК

UKR

Додаток

ХОЛОДИЛЬНИК-МОРОЗИЛЬНИКИ

ХМ-5008-ХХХ ХМ-5009-ХХХ ХМ-5010-ХХХ ХМ-5011-ХХХ

ХМ-5012-ХХХ ХМ-5013-ХХХ ХМ-5014-ХХХ ХМ-5015-ХХХ

1 О ПИ С ХОЛ ОД ИЛ ЬН ИК А

1.1 Холодильник призначений для заморожування і трива-

лого зберігання заморожених продуктів, приготування харчового льоду в МК; для охолодження і короткочасного зберігання харчових продуктів, напоїв, овочів і фруктів в ХК відповідно з рисунком 1

1.2 Холодильник однокомпресорний має клапан в холодиль-

ному агрегаті, що дає змогу відключати ХК під час роботи МК.

1.3 В холодильнику передбачений режим “Заморожування”

в МК і звукова сигналізація (при відкритих більше 60 секунд дверях ХК).

1.4 Експлуатувати холодильник необхідно при температурі

навколишнього середовища від плюс 10

С до плюс 38 0С.

1.5 Загальний простір, необхідний для експлуатації холо-

дильника, визначається габаритними розмірами, які вказані на рисунком 2 в міліметрах. Для безперешкодного виймання комплектуючих з морозильника необхідно відкривати двері камер на кут не менше 90

2 К ЕРУ ВА НН Я РО БО Т ОЮ ХО ЛО Д И ЛЬ НИ КА

2.1 ОРГАНИ КЕРУВАННЯ

Органи керування, що представлені на рисунках 3, 4, роз-

міщені над ХК.

Рисунок 1 – Холодильник і комплектуючі изделия

йорж

лопатка

форма для льоду упор задній

обмежувач (великий)

корзина (нижня)

корзина

посудина (для овочів або фруктів)

полиця-скло (нижня)

полиця-скло

полиця (для пляшок)*

вмістище з кришкою

обмежувач (малий)

вкладиш для яєць

бар’єр-полиця

бар’єр

«а»

«б»

I — морозильна камера (МК): «а» — зона заморожування та зберігання; «б» — зона зберігання; II — камера для зберігання свіжих продуктів (ХК)

*Входить в комплект поставки деяких моделей холодильників.

двері МК

1195

Рисунок 2 — Холодильник (вигляд зверху)

корзина

упор задній

615

2.1.1 Органами керування є:

— ролики регулювання температури в ХК і в МК (далі – ролик). Ролики відповідно з рисунками 3, 4 повертаються за годинниковою стрілкою і проти неї і мають цифрові поділки. Поділка “1” відповідає найбільш високій температурі (найменше охолодження) в камері, поділка “7” — найбільш низькій (найбільше охолодження).Поділку ролика слід встановити під покажчиком при регулюванні температури;

— вимикач призначений для вмикання/вимикання режиму “Заморожування” в МК. Вимикач має дві позначки: “I”- вмикання, “0”- вимикання.

2.1.2 Холодильник має світлові індикатори у відповідності

з рисунком 3:

— вмикання ХК і МК (зеленого кольору). Світяться постійно, коли увімкнуті камери. Гаснуть при вимиканні камер, а також під час перерви в подачі електричної енергії;

— режиму “Заморожування” (жовтого кольору). Світиться при вмиканні режиму “Заморожування”. Гасне при вимиканні режиму, а також при вимиканні холодильника;

— підвищеної температури в МК(червоного кольору). Горить, якщо температура в МК підвищилась (наприклад, при першому вмиканні або вмиканні після прибирання, при завантаженні великої кількості свіжих продуктів). Короткочасне вмикання індикатора (наприклад, при тривалому відкритті дверей МК) не є прикметою несправності холодильника: при

РБ01020 003 1003003

Сертифікат відповідності виробів виданий БЕЛЛИС (вул. Червона, 7, 220029, м. Мінськ):

№ ТС BY/112 03.03. 020 00052, термін дії з 20.05.2011 р. по 19.05.2016 р.

UKR

зниженні температури в МК індикатор автоматично згасає. При тривалому вмиканні індикатора слід перевірити якість продуктів, що зберігаються і викликати механіка сервісної служби.

3 Е КС ПЛ УА ТА ЦІ Я Х ОЛ ОД ИЛ ЬН ИК А

3.1 ПЕРШЕ ВМИКАННЯ

Підключити холодильник до електричної мережі: вставити

вилку шнура живлення в розетку.

Відкрити двері ХК і встановити ролики на поділку “2“, вимикач – на мітку “0”. Закрити двері ХК. В подальшому для вибору оптимальної для зберігання продуктів температури в камері необхідно провести регулювання температури відповідно з 3.2.

Після вмикання на масці холодильника засвічуються світлові індикатори вмикання камер і індикатор підвищеної температури в МК відповідно з рисунком 3. При зниженні температури в МК індикатор підвищеної температури гасне автоматично.

3.2 РЕГУЛЮВАННЯ ТЕМПЕРАТУРИ

Регулювання температури робиться за допомогою роликів відповідно з рисунком 4. Після регулювання температура в холодильнику підтримується автоматично.

3.3 ВМИКАННЯ РЕЖИМУ «ЗАМОРОЖУВАННЯ»

Вимикання режиму «Заморожування» проводиться при натисканні вимикача на мітку “I” — засвічується індикатор режиму, при натисканні на мітку “0” режим вимикається і індикатор гасне.

Перед вмиканням режиму «Заморожування» ролик регулювання температури в ХК слід встановити на поділку “2” або “3” під покажчиком відповідно з рисунком 4 (для запобігання

можливого зниження температури в камері нижче 0

С). Через 24 години після завантаження продуктів вимкнути режим «Заморожування», а ролик регулювання температури в ХК слід встановити на поділку, вибрану до вмикання режиму.

3.4 ЗВУКОВА СИГНАЛІЗАЦІЯ

В холодильнику вмикається звуковий сигнал при відкритих більше 60 секунд дверей ХК. Після закриття дверей сигнал вимикається.

УВАГА! Звуковий сигнал не вмикається, при відкритих дверях ХК, якщо камера вимкнута.

Додатковий короткочасний звуковий сигнал буде чути кожен раз в момент відкривання дверей ХК при роботі МК в режимі «Заморожування».

3.5 СИСТЕМА АВТОМАТИЧНОГО РОЗМОРОЖУВАН-

НЯ ХК

3.5.1 В ХК використовується автоматична система розмо-

рожування. Іній, що з’являється на задній стінці ХК, тане в циклі розморожування при вимкненні компресора і перетворюється в краплини води. Краплини талої води стікають в лоток, через отвір в ньому по трубці попадають в посудину на компресорі відповідно з рисунком 5 і випаровуються. В отвір лотка встановлений йорж для запобігання забиття системи зливу.

В деяких випадках іній може залишитися на задній стінці ХК після вмикання компресора, що не є несправністю. Іній розтане в наступних циклах розморожування, передбачених в роботі холодильника.

3.5.2 Необхідно регулярно (не менше 1 разу в 3 місяці) сте-

жити за чистотою лотка і перевіряти відсутність води в лотку.

Наявність води в лотку вказує на забиття системи зливу. Для усунення забиття слід прочистити йоржиком отвір в лотку, щоб вода без перешкод стікала в посудину, вимити йорж і встановити відповідно з рисунком 5.

ЗАБОРОНЯЄТЬСЯ експлуатувати холодильник із забитою системою зливу. Вода, що з’явилася на дні ХК або попала в місце прилягання поперечини до шафи внутрішньої ХК відповідно з рисунком 5, може викликати корозію зовнішньої шафи холодильника та елементів холодильного агрегату, пошкодити теплоізоляцію, привести до утворення тріщин шафи внутрішньої та псування шафи холодильника.

3.6 РОЗМОРОЖУВАННЯ І ПРИБИРАННЯ МК

При розморожуванні МК необхідно:

— видаляти талу воду, установивши відповідно з рисунком 6 лопатку та будь-яку посудину об’ємом не менше 2 л;

— збирати талу воду, якщо вона витікає із камери поза лопаткою, легковбираючим вологу матеріалом;

— вимити камеру та витерти насухо.

Рисунок 5 — Схема зливу талої води із ХК

маска

щиток декоративний

йорж

лоток

трубка

посудина

конденсатор

компресор

опора

шафа внутрішня ХК

поперечина

шафа внутрішня МК

планка передня

Рисунок 6 – Збір талої води із МК

посудина

лопатка

ролик регулювання температури в МК

Рисунок 3 — Вид маски холодильника

індикатор “Заморожування”

індикатор підвищеної температури в МК

ролик регулювання температури в ХК

індикатор вмикання МК

індикатор вмикання ХК

покажчиквимикач

Рисунок 4 – Регулювання температури

покажчик

ролик регулювання температури в МК

ролик регулювання температури в ХК

UKR

ЗАБОРОНЯЄТЬСЯ розморожувати МК без використання

лопатки. Тала вода, що витікає з МК поза лопаткою, потрапляючи в місце прилягання планки передньої до шафи внутрішньої МК відповідно з рисунком 5, може викликати корозію зовнішньої шафи холодильника та елементів холодильного агрегату, пошкодити теплоізоляцію, привести до утворення тріщин шафи внутрішньої та псування шафи холодильника.

3.7 ВИМИКАННЯ ХК

Вимикання ХК робиться поворотом ролика регулювання температури в ХК проти годинникової стрілки до клацання (під покажчиком повинна бути відмітка “•” ролика) -- індикатор вмикання камери гасне.

3.8 ВІДЛЮЧЕННЯ ХОЛОДИЛЬНИКА

Для відключення холодильника слід вийняти вилку шнура

живлення із розетки.

4 ТЕХ НІЧ Н І ХА РАКТ ЕРИ СТИКИ І КОМ П ЛЕКТА Ц ІЯ

4.1 Найменування технічних характеристик і комплектуючих

виробу указані в таблицях 1 і 2 відповідно.

4.2 В табличці виробу указані технічні характеристики ро-

сійською мовою. Найменування характеристик, що указані на рисунку 7, необхідно зіставити із значеннями характеристик на табличці виробу.

Рисунок 7 – Табличка

Таблиця 1 - Технічні характеристики

Таблиця 2 – Комплектуючі

№ НАЙМЕНУВАННЯ Модель

1.1

Номінальний загальний об’єм брутто, дм

Параметри, що відповідають

найменуванням, вказані в гарантійній карті.

1.2

Номінальний загальний об’єм брутто МК, дм

1.3

Номінальна площа полиць для зберігання продуктів, м

1.4

Габаритні розміри, мм

висота ширина глибина

1.5

Маса нетто, кг, не більше

1.6

Температура зберігання заморожених продуктів в МК, °C, не більше

1.7

Температура зберігання свіжих продуктів, °C

1.8

Середня температура зберігання свіжих продуктів, °C, не більше

1.9

Номінальний час підвищення температури в морозильнику від мінус 18 до мінус 9 °C (при температурі навколишнього середовища плюс 25 °C) при відключені електроенергії, годин

1.10

Номінальна потужність заморожування при температурі навколишнього середовища плюс 25 °C, кг/доба

1.11

Номінальна добова продуктивність отримання льоду, кг

1.12

Вміст срібла, г

Примітка - Визначення технічних характеристик проводиться в спеціально обладнаних лабораторіях за визначеними методиками.

№ НАЙМЕНУВАННЯ Кількість, шт.

2.1

Корзина (нижня)

Параметри, що

відповідають

найменуванням,

вказані в гарантійній

карті.

2.2

Корзина

2.3

Посудина для овочів або фруктів

2.4

Полиця-скло (нижня)

2.5

Полиця-скло

2.6

Упор задній

2.7

Посудина з кришкою

2.8

Обмежувач (малий)

2.9

Вкладиш для яєць

2.10

Бар’єр-полиця

2.11

Обмежувач (великий)

2.12

Бар’єр

2.13

Форма для льоду

2.14

Лопатка

2.15

Йорж

Не розраховані для зберігання масел та продуктів, які пройшли

теплову обробку

Максимальне навантаження при рівномірному розподілі 20 кг.

Максимальне навантаження при рівномірному розподілі 2 кг.

Максимальне навантаження при рівномірному розподілі 5 кг.

Позначення моделі виробу

Зроблено в Республіці Білорусія

Номінальний об’єм для зберігання, дм

- камери для зберiгання свiжих продуктiв:

- морозильної камери: Потужність заморожування:

Номінальна напруга: Номінальний ток:

Номінальна спожита потужність:

Холодоагент: R600a/Спінювач: C-Pentane Масса хладагента:

KAZ

Қосымша

ТОҢАЗЫТҚЫШ-МҰЗДАТҚЫШ

ХМ-5008-ХХХ ХМ-5009-ХХХ ХМ-5010-ХХХ ХМ-5011-ХХХ

ХМ-5012-ХХХ ХМ-5013-ХХХ ХМ-5014-ХХХ ХМ-5015-ХХХ

1 Т ОН А З Ы Т Қ Ы Ш Т Ы Ң С ИП АТ ТА М А С Ы

1.1 Тоңазытқыш тағамдарды мұздатуға, мұздатылған

тағамдарды ұзақ уақыт сақтауға; 1 суретіне сəйкес, мұздатқыш камерасында (бұдан əрі — МК) тағамдық мұзды дайындауға, тағамдарды салқындатуға, қысқа уақыт сақтауға, тағамдар сақтайтын тоңазытқыш камерасында (бұдан əрі — ТК) тағамдарды, көкөніс, жеміс, сусындарды сақтауға арналған.

1.2 Тоңазытқыш біркомпрессиондық тоңазытқыш агрегатында клапаны бар. Ол МК жасап тұрғанда ТК сөндіруге мүмкіндік береді.

1.3 Тоңазытқышта МК “Мұздату” режимі жəне даустық дабыл қаралған (егер ТК есігі 60 секундтан аса ашық қалса).

1.4 Тоңазытқышты пайдаланатын қоршаған ортаның температурасы плюс 10 плюс 38

С дейін болуға тиіс.

1.5 Тоңазытқышты пайдалануға керекті жалпы кеңістік, 2 суретінде көрсетілгендей, миллиметрде, габариттық мөлшерде анықталады. Тоңазытқыштың ішіндегі жинақтарды кедергісіз суырып алу үшін камералардың есіктерін 90

кемдер

емес бұрышқа ашу керек.

1 сурет – Тоңазытқыш жəне жинақтау бұйымдар

ерш

күрекше

мұз үшiн қалыпартқы тіреу

шектегіш (үлкен)

себет (төменгі)

себет

сауыт (көкөнiс, жемiстер үшiн)

əйнек-сөре (төменгі)

əйнек-сөре

сөре (бөтелкелерге)*

сыйымды қақпағымен

шектегіш (кіші)

жұмыртқа салғыш

тосқауыл-сөре

тосқауыл

«а»

«б»

I — мұздатқыш камерасы (МК): «а» — мұздату жəне сақтау зонасы; «б» — сақтау зонасы; II — жас тағамдар сақтайтын камера (ТК)

*Кейбір тоңазытқыш модельдерінің сиымдыларына кіреді.

МК есігі

1195

2 сурет — Тоңазытқыш (үстінен қарағанда)

себет

артқы тіреу

615

2 Т ОҢ А З Ы Т Қ Ы Ш Ж ҰМ Ы С Ы Н Б А С Қ А Р У

2.1 БАСҚАРУ ОРГАНДАРЫ

3, 4 суреттерінде көрсетілген, басқару органдары ТК

үстінде орналасқан.

2.1.1 Басқару органдары:

— ТК жəне МК температурасын реттейтін түймеше (бұдан əрі — түймеше). 3, 4 суреттерінде көрсетілгендей, сағат тiлi бойынша жəне оған қарсы бұралады, жəне сандық болімдері бар. «1» болім камерадағы ең жоғарғы температураға сəйкес келеді (ең кiшi суу), «7» бөлім — ең төменгіге (ең жоғарғы суу). Температураны реттеу үшін түймештің бөлімін сілтегіштің тұсұна қою керек.

— қосқыш МК «Мұздату» режимін қосу/сөндіруге арналған. Қосқыштың екі таңбасы бар: “I”- қосу, “0”- сөндіру.

2.1.2 Тоңазытқышта жарықтық индикаторлар бар, 3 суре-

тінде көрсетілгендей:

— ТК жəне МК қосу (жасыл түс). Камералар қосылып тұрғанда əрдəйім жанып тұрады. Камералар сөнгенде жəне электр қуаты берілуінің үзілісінде сөнеді.

— “Мұздату” режимі (сары түс). «Мұздату» режимінде əрдайым жанып тұрады. Режимді сөндіргенде жəне тоңазытқышты сөндіргенде сөнеді;

РБ01020 003

1003

003

Бұйымдардың сəйкестік сертификаты берілген БелЛИС (Красная көш., 7, 220029, Минск қ.):

№ ТС BY/112 03.03. 020 00052,

əрекет мезгілі 20.05.2011 ж. - 19.05.2016 ж.

KAZ

— МК жоғарғы температура болғанда жанады (қызыл түс). МК температура жоғарланғанда жанады (мысалы, бірінші қосқанда немесе ішін жинап қайта қосқаннан кейін, ішіне жаңадан көп жас тағамдар салғанда). Индикатордын қысқаша уақыт жануы (мысалы, МК есігін ұзақ уақыт ашып тұрғанда) тоңазытқыштың бұзылғаны деп санауға болмайды: МК температура түскенде индикатор автоматикалық түрде өзі сөнеді. Егер индикатор ұзақ уақыт жанып тұрса ішінде сақталып тұрған тағамдардың сапасын тексеріңіз жəне сервис қызметінен механикті шақыртыңыз.

3 Т ОҢ А З Ы Т Қ Ы Ш Т Ы І СК Е П А Й Д А ЛА Н У

3.1 БІРІНШІ ҚОСУ

Тоназытқышты электр желiсіне қосу: желілік сымның ашасын розеткаға салыңыз.

Тоңазытқыштың есігін ашыныз температура реттегіш түймешті «2», сөндіргішті «0» таңбасына қойыңыз. Алдағы уақытта тағамдарды сақтауға қолайлы температураны таңдау үшін 3.2 сəйкес температураны реттеу керек.

Тоңазытқашты қосқаннан кейін маскада камералардың қосылуы жəне МК жоғарғы температура деген жарықтық индикаторлар жанады, 3 суретінде көрсетілгендей. МК температурасы түскенде жоғарға температура индикаторы автоматикалық түрде сөнеді.

3.2 ТЕМПЕРАТУРАНЫ РЕТТЕУ

Температураны реттеу, 4 суретінде көрсетілгендей, түймештер арқылы жасалды. Реттегеннен кейін тоңазытқыштағы температура автоматикалық түрде ұстанылады.

3.3 “МҰЗДАТУ“ РЕЖИМІН ҚОСУ

МК “Мұздату” режимін қосу үшін қосқышты “I” таңбасына басу керек — режим индикаторы жанады, “0” таңбасына

басқанда режим ажыратылады жəне индикатор сөнеді.

“Мұздату” режимін қосар алдында ТК температурасын реттейтін түймешін сілтегішке “2” немесе “3” бөліміне қойыңыз, 4 суретінде көрсетілгендей, (камерадағы температураның 0

С төмен түсуінің алдын алу үшін). Тағамдарды салғанға 24 сағат болғаннан кейін «Мұздату» режимін өшіріңіз, ал ТК температурасын реттейтін түймешті режимді қосқанға дейін тұрған бөліміне қойыңыз.

3.4 ДАУСТЫҚ ДАБЫЛ

ТК 60 секундтан аса камера есігі ашық тұрған кезде дауыс

дабылы қосылады. Есікті жапқан кезде дабыл тоқтайды.

БАЙҚАҢЫЗ! Егер камера ажыратылып тұрса, ТК есігі

ашылып тұрса дауыс дабылы қосылмайды.

ТК есігін ашқан сайын МК «Мұздату» режимінде жасап тұрған кезде қосымша кысқа уақыттық даус дабылы естілетін болады.

3.5 ТК АВТОМАТИКАЛЫҚ ЕРУ ЖҮЕСІ

3.5.1 ТК автоматикалык еру жүйесі пайдалынады. ТК

артқы қабырғасында пайда болатын қырау, циклдi жұмыс iстейтiн компрессордың ажыратуынан кейiн ерiп су тамшысына айналады. Еріген судың тамшылары, 5 суретінде көрсетілгендей, тартпаның саңылауы арқылы түтікпен ағып компрессордың үстіндегі ыдысқа жиналадыда буланады. Тартпаның саңылауына, агызу жүйесі бітеліп қалмасы үшін, ерш қондырылады.

Кей кезде компрессор қосылғанда ТК артқы жарында қырау қалуы мүмкін, бірақ ол ТК бұзылғандығын көрсетпейді. Ол қырау алдағы уақыттағы еру циклдерінің бірінде ериді.

3.5.2 Тартпаның тазалығын жəне онда судын бар жоғын

үнемi қарап тұру керек (кемінде 3 айда 1 рет).

Тартпада судын бар болғаны ағызу жүйесінің бітеліп қалғанын көрсетеді. Оны қалпына келтіру үшін тартпадағы бітелген саңылауды ершпен тазалау керек. Еріген су кедергісіз ыдысқа ағу керек. Болғасын ершты жуып, 5 суретінде көрсетілгендей, орнына қайта салып қойу керек.

Еріген су ағызу жүйесі бітеліп қалған тоңазытқышты пайдалануға ТЫЙЫМ САЛЫНАДЫ.

ТК түбінде немесе ішкі шкафпен белдікше қосылған жеріне жиналған су, 5 суретінде көрсетілгендей, тоңазытқыштың сыртқы шкафының коррозиясына, жылу сақтау жүйесінің бұзылуына, ішкі шкафта сызат пайда болуына жəне тоңазытқыштың шкафы істен шығуына əкеліп соқтырады.

3.6 МҰЗДАТҚЫШ КАМЕРАСЫН МҰЗДАН ЕРІТІП АЛУ

ЖƏНЕ ТАЗАЛАУ

МК еріткен кезде:

— 6 суретінде көрсетілгендей, күрекшемен жəне 2 л кем емес сыйымдыны пайдаланып еріген суды жою керек;

— егер еріген су күрекшеден тыс ағып жатырса, оны суды жақсы сіңіретін материалмен жинап алу керек;

— камераны жуып, кепкенше сүрту керек.

МК күрекшесіз ерітуге ТЫЙЫМ САЛЫНАДЫ. МК еріт-

5 сурет — ТК еріген суды ағызу схемасы

маска

сəндік қалқанша

ерш

науа

келтеқұбыр

сауыт

конденсатор

компрессор

тірек

ТК ішкі шкафы

белдікше

МК ішкі шкафы

алдынғы планка

МК температурасын реттейтін түймеше

3 сурет — Тоңазытқыш маскасының көрінісі

“Мұздату” индикаторы

МК жоғарғы температурасы индикаторы

ТК температурасын реттейтін түймеше

МК қосу индикаторы

ТК қосу индикаторы

сілтегішсөндіргіш

4 сурет – Температураны реттеу

сілтегіш

МК температурасын реттейтін түймеше

ТК температурасын реттейтін түймеше

6 сурет – МК еріген су жинау

сыйымды

күрекше

KAZ

кен жəне жинаған кезде еріген су күрекшеден тыс ағып МК алдынғы планкасымен ішкі шкафтың қосылған жеріне тисе, 5 суретінде көрсетілгендей, тоңазытқыштың сыртқы шкафының жəне тоңазытқыш агрегатының коррозиясына, жылу сақтау жүйесінің бұзылуына, ішкі шкафта сызат пайда болуына жəне тоңазытқыштың шкафы істен шығуына əкеліп соқтырады.

3.7 КАМЕРАНЫ СӨНДІРУ

ТК немесе МК сөндіру үшін роликті сағат тілінің бұралуына қарсы «тық» деген дауыс шыққанша бұрайсыз (сілтегіштің астында мынандай “•” түймештің белгісі болуға тиіс) — камера қосылу индикаторы сөнеді.

3.8 ТОҢАЗЫТҚЫШТЫ СӨНДІРУ

Тоназытқышты электр желiсінен айыру үшін желілік сымның

ашасын розеткадан суыру керек.

4 Т Е Х Н И К А Л Ы Қ С И П АТ ТА М А С Ы

Ж ƏН Е Қ Ұ РА МД АУ

4.1 Техник а л ы қ мінезд е мелердің атаулары жəне

жинақтайтын бұйымдары 1 жəне 2 суреттерінде көрсетілген.

4.2 Бұйым кестесі орыс тіліндегі техникалық мінездемесінде көрсетілген. Бұйым табличкасын мінездемелердің мағыналармен салыстыру қажет (сурет 7).

Кесте 1 – Техникалық сиппатама

Кесте 2 – Жинақтайтындар

7 сурет – Кесте

№ АТАУЫ Модель

1.1

Жалпы брутто кесімді көлемі, дм

Параметрлер, кепілдемелік карта-да көрсетілген атыларға

лайықтылар

1.2

МК жалпы брутто кесімді көлемі, дм

1.3

Тағам сақтайтын сөрелердің кесімді көлемі, м

1.4

Габариттық мөлшері, мм

биіктігі ені тереңдігі

1.5

Нетто массасы, кг, көп емес

1.6

МК мұздатылған тағамдарды сақтайтын температура, °C, жоғары емес

1.7

Жас тағамдар сақтайтын температура, °C

1.8

Жас тағамдар сақтайтын орташа температура, °C, жоғары емес

1.9

МК температурасы жоғарлайтын кесімді уақыт минус 18 - минус 9 °C (қоршаған ортаның температурасы плюс 25 °C) электр қуатын ажыратқан кезде, с

1.10

Қоршаған ортаны температурасы плюс 25 °C кездегі мұздату кесімді қуаты, кг/тəулік

1.11

Тəуліктік мұз жасау кесімді өнімділік, кг

1.12

Күміс мөлшері, г

Ескерту - Техникалық мінездемесін анықтау арнайы жабдықталған зертханада белгілі əдістермен өткізіледі.

№ АТАУЫ Саны, дана.

2.1

Себет (төменгі)

Параметрлер, кепілдемелік карта-да көрсетілген атыларға лайықтылар

2.2

Себет

2.3

Көкөніс немесе жемістерге арналған ыдыс

2.4

Əйнек-сөре (төменгі)

2.5

Əйнек-сөре

2.6

Артқы тіреу

2.7

Сыиымды қақпағымен

2.8

Шектегіш (кіші)

2.9

Жұмыртқа салғыш

2.10

Тосқауыл-сөре

2.11

Шектегіш (үлкен)

2.12

Тосқауыл

2.13

Мұз үшін қалып

2.14

Күрекше

2.15

Ерш

Жылулық өңдеуден өткен майлармен тағамдарды сақтауға

арналмаған.

Тегістеп салғандағы барынша көтеретін салмағы 20 кг.

Тегістеп салғандағы барынша көтеретін салмағы 2 кг.

Тегістеп салғандағы барынша көтеретін салмағы 5 кг.

Белгілеу бұйым үлгілері

Өндіруші: Беларусь Республикасы

Жалпы көлемі, дм

- жас тағамдар сақтайтын камера:

- мұздатқыш камерасының: Мұздату кесімді Жалпы ток:

Жалпы кернеу: Номинал

тұтынылушы қуаттылық: Хладагент: R600a/көбіктендіргіш: C-Pentane

Хладагент массасы:

+ 16 hidden pages
