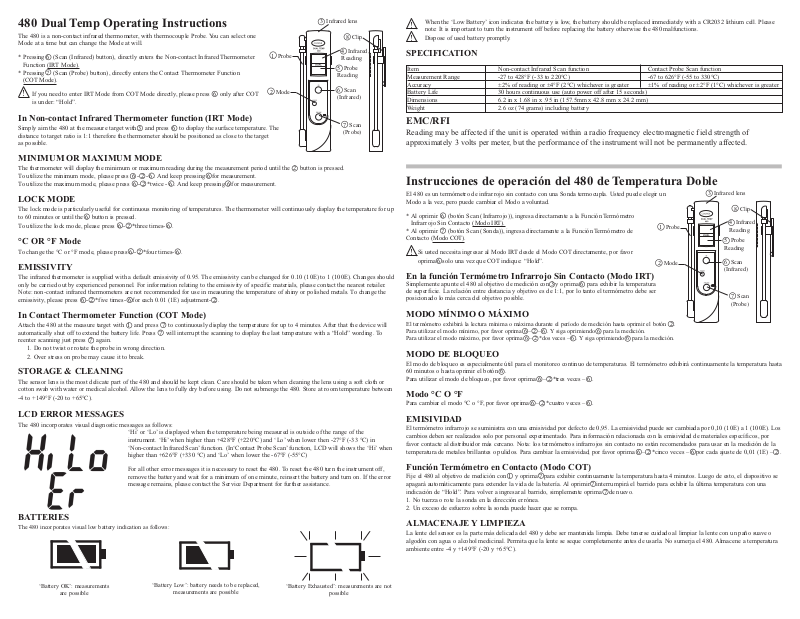

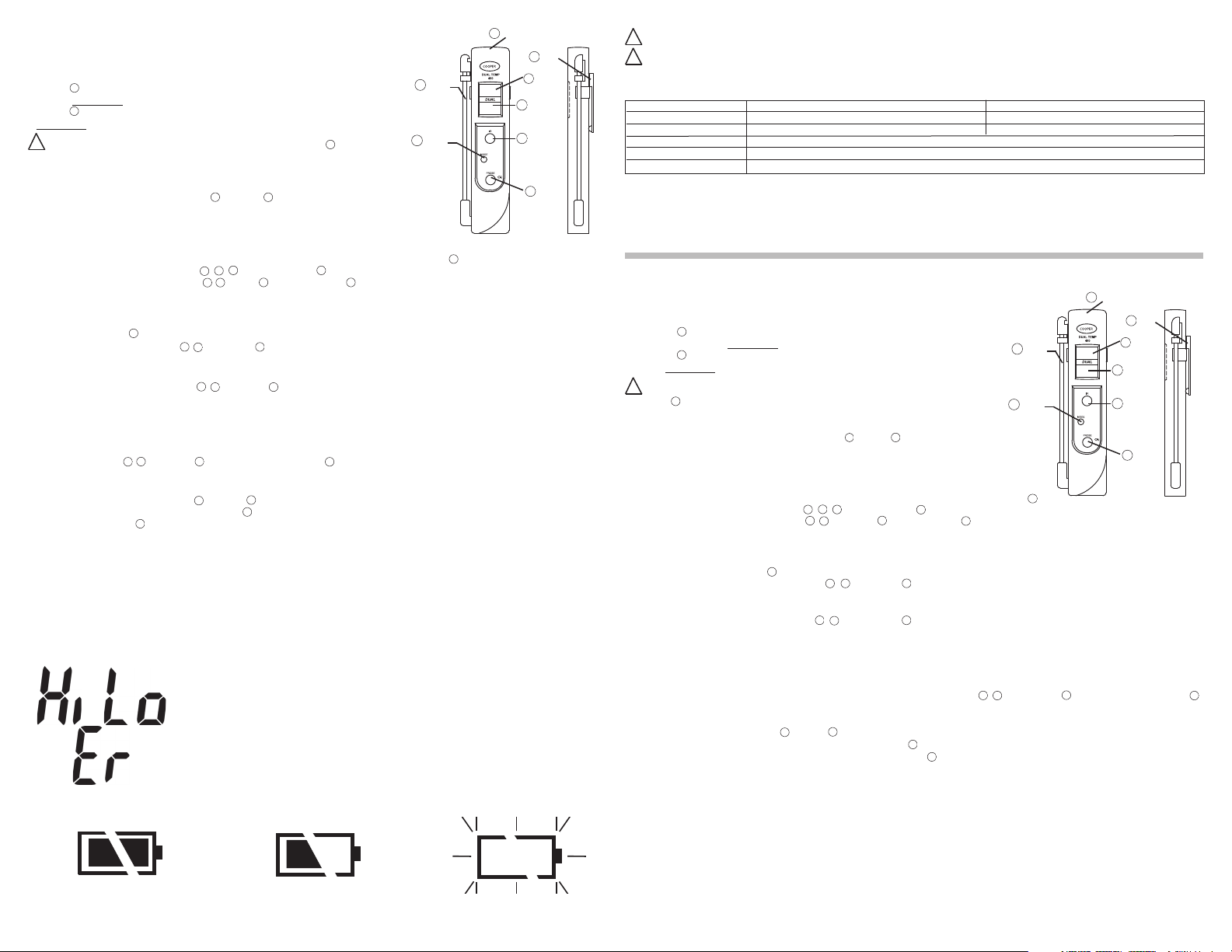

480 Dual Temp Operating Instructions
The 480 is a non-contact infrared thermometer, with thermocouple Probe. You can select one
Mode at a time but can change the Mode at will.
* Pressing 6 (Scan (Infrared) button), directly enters the Non-contact Infrared Thermometer
Function (IRT Mode).
* Pressing 7 (Scan (Probe) button), directly enters the Contact Thermometer Function
(COT Mode).
If you need to enter IRT Mode from COT Mode directly, please press 6 only after COT
is under: “Hold”.
In Non-contact Infrared Thermometer function (IRT Mode)
Simply aim the 480 at the measure target with 3 and press 6 to display the surface temperature. The
distance to target ratio is 1:1 therefore the thermometer should be positioned as close to the target
as possible.
MINIMUM OR MAXIMUM MODE
The thermometer will display the minimum or maximum reading during the measurement period until the 2 button is pressed.
To utilize the minimum mode, please press 6 - 2 - 6 . And keep pressing 6 for measurement.
To utilize the maximum mode, please press 6 - 2 *twice - 6 . And keep pressing 6 for measurement.
LOCK MODE
The lock mode is particularly useful for continuous monitoring of temperatures. The thermometer will continuously display the temperature for up
to 60 minutes or until the 6 button is pressed.
To utilize the lock mode, please press 6 - 2 *three times- 6 .
°C OR °F Mode
To change the °C or °F mode, please press 6 - 2 *four times- 6 .
EMISSIVITY
The infrared thermometer is supplied with a default emissivity of 0.95. The emissivity can be changed for 0.10 (10E) to 1 (100E). Changes should
only be carried out by experienced personnel. For information relating to the emissivity of specific materials, please contact the nearest retailer.
Note: non-contact infrared thermometers are not recommended for use in measuring the temperature of shiny or polished metals. To change the
emissivity, please press 6 - 2 *five times- 6 for each 0.01 (1E) adjustment- 2 .
In Contact Thermometer Function (COT Mode)
Attach the 480 at the measure target with 1 and press 7 to continuously display the temperature for up to 4 minutes. After that the device will
automatically shut off to extend the battery life. Press 7 will interrupt the scanning to display the last temperature with a “Hold” wording. To
reenter scanning just press 7 again.
1. Do not twist or rotate the probe in wrong direction.
2. Over stress on probe may cause it to break.
STORAGE & CLEANING
The sensor lens is the most delicate part of the 480 and should be kept clean. Care should be taken when cleaning the lens using a soft cloth or
cotton swab with water or medical alcohol. Allow the lens to fully dry before using. Do not submerge the 480. Store at room temperature between
-4 to +149°F (-20 to +65°C).
LCD ERROR MESSAGES
The 480 incorporates visual diagnostic messages as follows:
‘Hi’ or ‘Lo’is displayed when the temperature being measured is outside of the range of the
instrument. ‘Hi’ when higher than +428°F (+220°C) and ‘Lo’when lower then -27°F (-33 °C) in
‘Non-contact Infrared Scan’ function. (In‘Contact Probe Scan’function, LCD will shows the ‘Hi’ when
higher than +626°F (+330 °C) and ‘Lo’ when lower the -67°F (-55°C)
For all other error messages it is necessary to reset the 480. To reset the 480 turn the instrument off,
remove the battery and wait for a minimum of one minute, reinsert the battery and turn on. If the error
message remains, please contact the Service Department for further assistance.
‘Battery OK’: measurements
are possible
‘Battery Low’: battery needs to be replaced,
measurements are possible
‘Battery Exhausted’: measurements are not
possible
When the ‘Low Battery’ icon indicates the battery is low, the battery should be replaced immediately with a CR2032 lithium cell. Please
note: It is important to turn the instrument off before replacing the battery otherwise the 480 malfunctions.
Dispose of used battery promptly.
SPECIFICATION
EMC/RFI
Reading may be affected if the unit is operated within a radio frequency electromagnetic field strength of
approximately 3 volts per meter, but the performance of the instrument will not be permanently affected.
1 Probe
2 Mode
3 Infrared lens
7 Scan
(Probe)
6 Scan
(Infrared)
4 Infrared
Reading
8 Clip
Instrucciones de operación del 480 de Temperatura Doble
El 480 es un termómetro de infrarrojo sin contacto con una Sonda termocupla. Usted puede elegir un
Modo a la vez, pero puede cambiar el Modo a voluntad.
* Al oprimir 6 (botón Scan (Infrarrojo)), ingresa directamente a la Función Termómetro
Infrarrojo Sin Contacto (Modo IRT).
* Al oprimir 7 (botón Scan (Sonda)), ingresa directamente a la Función Termómetro de
Contacto (Modo COT).
Si usted necesita ingresar al Modo IRT desde el Modo COT directamente, por favor
oprima 6 solo una vez que COT indique: “Hold”.
En la función Termómetro Infrarrojo Sin Contacto (Modo IRT)
Simplemente apunte el 480 al objetivo de medición con 3 y oprima 6 para exhibir la temperatura
de superficie. La relación entre distancia y objetivo es de 1:1, por lo tanto el termómetro debe ser
posicionado lo más cerca del objetivo posible.
MODO MÍNIMO O MÁXIMO
El termómetro exhibirá la lectura mínima o máxima durante el período de medición hasta oprimir el botón 2 .
Para utilizar el modo mínimo, por favor oprima 6 – 2 – 6 . Y siga oprimiendo 6 para la medición.
Para utilizar el modo máximo, por favor oprima 6 – 2 *dos veces – 6 . Y siga oprimiendo 6 para la medición.
MODO DE BLOQUEO
El modo de bloqueo es especialmente útil para el monitoreo continuo de temperaturas. El termómetro exhibirá continuamente la temperatura hasta
60 minutos o hasta oprimir el botón 6 .
Para utilizar el modo de bloqueo, por favor oprima 6 – 2 *tres veces – 6 .
Modo °C O °F
Para cambiar el modo °C o °F, por favor oprima 6 – 2 *cuatro veces – 6 .
EMISIVIDAD
El termómetro infrarrojo se suministra con una emisividad por defecto de 0,95. La emisividad puede ser cambiada por 0,10 (10E) a 1 (100E). Los
cambios deben ser realizados solo por personal experimentado. Para información relacionada con la emisividad de materiales específicos, por
favor contacte al distribuidor más cercano. Nota: los termómetros infrarrojos sin contacto no están recomendados para usar en la medición de la
temperatura de metales brillantes o pulidos. Para cambiar la emisividad, por favor oprima 6 – 2 *cinco veces – 6 por cada ajuste de 0,01 (1E) – 2 .
Función Termómetro en Contacto (Modo COT)
Fije el 480 al objetivo de medición con 1 y oprima 7 para exhibir continuamente la temperatura hasta 4 minutos. Luego de esto, el dispositivo se
apagará automáticamente para extender la vida de la batería. Al oprimir 7 interrumpirá el barrido para exhibir la última temperatura con una
indicación de “Hold”. Para volver a ingresar al barrido, simplemente oprima 7 de nuevo.
1. No tuerza o rote la sonda en la dirección errónea.
2. Un exceso de esfuerzo sobre la sonda puede hacer que se rompa.
ALMACENAJE Y LIMPIEZA
La lente del sensor es la parte más delicada del 480 y debe ser mantenida limpia. Debe tenerse cuidado al limpiar la lente con un paño suave o
algodón con agua o alcohol medicinal. Permita que la lente se seque completamente antes de usarla. No sumerja el 480. Almacene a temperatura
ambiente entre -4 y +149°F (-20 y +65°C).
1 Probe
2 Mode
3 Infrared lens
7 Scan
(Probe)
4 Infrared
Reading
8 Clip
BATTERIES
The 480 incorporates visual low battery indication as follows:
!
!
!
!
5 Probe
Reading
6 Scan
(Infrared)
5 Probe
Reading
Item Non-contact Infrared Scan function Contact Probe Scan function
Measurement Range -27 to 428°F (-33 to 220°C) -67 to 626°F (-55 to 330°C)
Accuracy ±2% of reading or ±4°F (2°C) whichever is greater ±1% of reading or ±2°F (1°C) whichever is greater
Battery Life 30 hours continuous use (auto power off after 15 seconds)
Dimensions 6.2 in x 1.68 in x .95 in (157.5mm x 42.8 mm x 24.2 mm)
Weight 2.6 oz (74 grams) including battery
Page 2

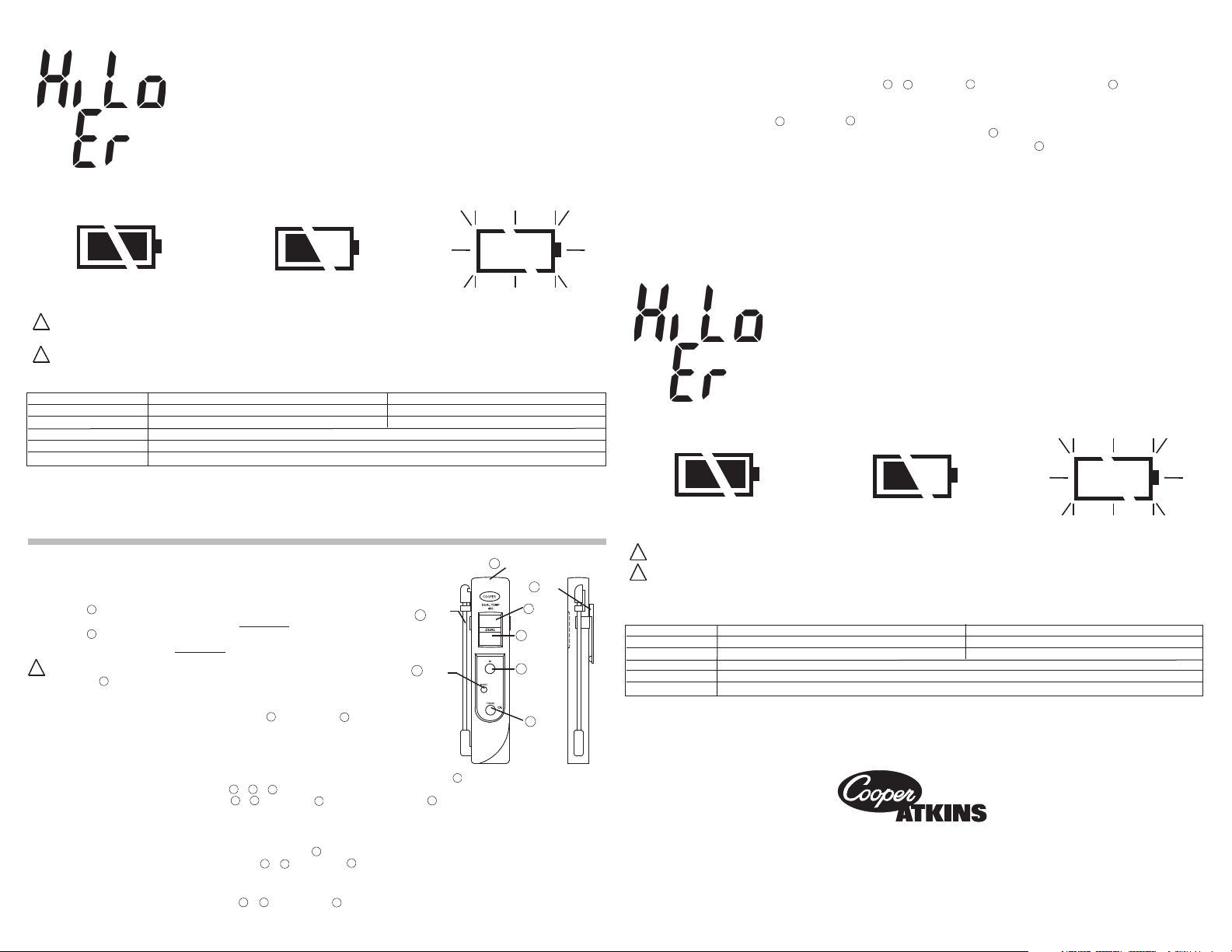

MENSAJES DE ERROR DEL LCD
El 480 incorporó los siguientes mensajes de diagnóstico visual:
Exhibe ‘Hi’ o ‘Lo’al medir una temperatura fuera del rango del instrumento. ‘Hi’ cuando es mayor que
+428°F (+220°C) y ‘Lo’ cuando es menor que -27°F (-33 °C) en la función “Barrido Infrarrojo Sin
Contacto”. (En la función “Barrido de la Sonda de Contacto”, el LCD indicará ‘Hi’ cuando es mayor que
+626°F (+330 °C) y ‘Lo’ cuando es menor que -67°F (-55°C).
Para todos los demás mensajes, es necesario poner a cero el 480. Para poner a cero el 480, apague el
instrumento, quite la batería y espere como mínimo un minuto, reinserte la batería y enciéndalo. Si
permanece el mensaje de error, por favor contacte al Departamento de Servicio para mayor asistencia.
‘Battery OK’: las mediciones son posibles
‘Battery Low’: la batería necesita ser reemplazada,
las mediciones son posibles
‘Battery Exhausted’: las mediciones no son
posibles
BATERÍAS
El 480 incorpora la siguiente indicación visual de batería baja:
Cuando el ícono de ‘Low Battery’ indica que la batería está baja, deberá reemplazarse la batería inmediatamente por una pila de
litio CR2032. Por favor tome nota: Es importante apagar el instrumento antes de reemplazar la batería; en caso contrario, el
480 funcionará mal.
Deshágase de la batería usada rápidamente.
ESPECIFICACIÓN
EMC/RFI
La lectura puede verse afectada si la unidad es operada dentro de un campo electromagnético de radiofrecuencia
de aproximadamente 3 voltios por metro, pero el desempeño del instrumento no se verá afectado
permanentemente.
Mode d'emploi du modèle 480 à double température
Le thermomètre 480 est un modèle infrarouge sans contact avec sonde à thermocouple. Vous pouvez
choisir un seul mode à la fois ou changer le mode à volonté.
* Appuyer sur 6 (bouton de balayage (infrarouge) ‘Scan (Infrared)’), entre directement sous
la fonction du thermomètre infrarouge sans contact (mode IRT).
* Appuyer sur 7 (bouton de balayage (sonde) ‘Scan (probe)’), entre directement sous la
fonction du thermomètre à contact (mode COT).
Si vous avez besoin d'entrer directement sous le mode IRT du mode COT, veuillez
appuyer sur 6 seulement lorsque COT est sous : “Hold”.
Sous la fonction de thermomètre infrarouge sans contact (Mode IRT)
Pointez tout simplement le 480 vers la cible de mesure avec 3 et appuyez sur 6 pour afficher la
température en surface. Le ratio de distance à la cible est de 1:1 donc le thermomètre devrait toujours
être positionné aussi près que possible de la cible.
MODE MINIMUM OU MAXIMUM
Le thermomètre affichera le relevé minimum ou maximum durant la période de mesure jusqu'à ce que le bouton 2 soit enfoncé.
Pour utiliser le mode minimum, veuillez appuyer sur 6 – 2 – 6 et continuez à appuyer sur 6 pour mesurer.
Pour utiliser le mode maximum, veuillez appuyer sur 6 – 2 * deux fois – 6 et continuez à appuyer sur 6 pour mesurer.
MODE DE VERROUILLAGE
Le mode de verrouillage est particulièrement utile pour le suivi continu des températures. Le thermomètre affichera continuellement la température jusqu'à 60 minutes ou jusqu'à ce que vous enfonciez le bouton 6 .
Pour utiliser le mode de verrouillage, veuillez appuyer sur 6 – 2 * trois fois – 6 .
Mode °C ou°F
Pour changer le mode °C ou °F, veuillez appuyer sur 6 – 2 *quatre fois – 6 .
1 Probe
2 Mode
3 Infrared lens
7 Scan
(Probe)
4 Infrared
Reading
8 Clip
ÉMISSIVITÉ
Le thermomètre infrarouge est fourni avec une émissivité par défaut de 0,95. Vous pouvez changer l'émissivité pour 0,10 (10E) à 1 (100E). Seul
un personnel expérimenté devrait effectuer les changements. Pour de l'information portant sur l'émissivité de matériaux précis, veuillez contacter
le détaillant le plus près. Remarque : les thermomètres infrarouges sans contact ne sont pas recommandés pour mesurer la température de métaux
brillants ou polis. Pour changer l'émissivité, veuillez appuyer sur 6 – 2 *cinq fois – 6 pour chaque réglage 0,01 (1E) – 2 .
En fonction de thermomètre à contact (mode COT)
Fixez le 480 à la cible de mesure avec 1 et appuyez sur 7 pour afficher continuellement la température jusqu'à 4 minutes. Après cela, le
dispositif s'arrêtera automatiquement pour prolonger la durée de vie de la pile. Appuyer sur 7 arrêtera le balayage pour afficher la dernière
température avec la mention “Hold”. Pour revenir au balayage, appuyez tout simplement à nouveau sur 7 .
1. Ne tordez et ne tournez pas la sonde dans la mauvaise direction.
2. Trop stresser la sonde peut la casser.
RANGEMENT ET NETTOYAGE
La lentille du capteur est la pièce la plus délicate du 480 et doit rester propre. Attention en nettoyant la lentille avec un chiffon doux ou un
coton-tige avec de l'eau ou de l'alcool médical. Laissez sécher la lentille avant de l'utiliser. Ne submergez pas le 480. Rangez à température
ambiante entre -4 et +149 °F (-20 et +65 °C).
MESSAGES D'ERREUR À ACL
Le 480 incorpore des messages visuels diagnostiques comme suit :
‘Hi’ ou ‘Lo’s'affiche lorsque la température mesurée est à l'extérieur de la plage de l'instrument. ‘Hi’
lorsque la température dépasse +428 °F (+220 °C) et ‘Lo’ lorsqu'elle est plus basse que -27 °F (-33 °C)
sous la fonction ‘Non-contact Infrared Scan’ (balayage infrarouge sans contact). (Sous la
fonction‘Contact Probe Scan’ (balayage de sonde contact), l'ACL indique ‘Hi’ lorsque la température
dépasse +626 °F (+330 °C) et ‘Lo’ lorsqu'elle est plus basse que -67 °F (-55 °C).
higher than +626°F (+330 °C) and ‘Lo’ when lower the -67°F (-55°C)
Pour tous les autres messages d'erreur, il faut réinitialiser le 480. Pour ce faire, éteignez l'appareil, retirez
la pile et attendez au moins une minute, réinsérez la pile et remettez l'appareil en marche. Si le message
d'erreur ne disparaît pas, contactez le service à la clientèle pour obtenir de l'aide.
‘Battery OK’ : il est possible de mesurer.
‘Battery Low’ : la pile doit être remplacée, les
mesures sont possibles.
‘Battery Exhausted’ : les mesures ne sont pas
possibles.
PILES
Le modèle 480 comprend un indicateur de pile faible comme ceci :
Lorsque l'icône ‘Low Battery’ indique que la pile est faible, il faut la remplacer immédiatement avec une pile au lithium CR2032. Veuillez
noter : Il est important d'éteindre l'appareil avant de remplacer la pile sinon le modèle 480 connaîtra des défaillances.
Jetez rapidement la pile usée.
SPÉCIFICATION
EMC/RFI
Le relevé pourrait être affecté si l'appareil est utilisé dans un champ électromagnétique de radio fréquence d'une
force d'environ 3 volts par mètre, mais le rendement de l'instrument ne sera pas affecté de manière permanente.
Cooper-Atkins Corporation
33 Reeds Gap Road
Middlefield, CT 06455
www.cooper-atkins.com
Made in China • Fabricado en China • Fabriqué en Chine
!
!
!
6 Scan
(Infrared)
5 Probe
Reading
!
!
Ítem Función de Barrido Infrarrojo Sin Contacto Función de Barrido con Sonda de Contacto
Rango de medición -27 to 428°F (-33 to 220°C) -67 to 626°F (-55 to 330°C)
Precisión La mayor entre ±2% de la lectura ó ±4°F (2°C) La mayor entre ±1% de la lectura ó ±2°F (1°C)
Duración de la batería 30 horas de uso continuo (apagado automático luego de 15 segundos)
Dimensiones 6.2 in x 1.68 in x .95 in (157,5 mm x 42,8 mm x 24,2 mm)
Peso 2.6 oz (74 gramos) incluyendo batería
Article Fonction de balayage infrarouge sans contact Fonction de balayage à sonde de contact
Plage de mesures -27 to 428°F (-33 to 220°C) -67 to 626°F (-55 to 330°C)
Précision ±2 % du relevé ou ±4°F (2°C) selon ce qui est le plus grand ±1 % du relevé ou ±2F (1°C) selon ce qui est le plus grand
Durée de vie de la pile 30 heures d'utilisation continue (arrêt automatiquement après 15 secondes)
Dimensions 6,2 po x 1,68 po x 0,95 po (157,5 mm x 42,8 mm x 24,2 mm)
Poids 2,6 oz (74 grammes) y compris la pile
Loading...
